NÁVOD NA OBSLUHU WM14N294CH SIEMENS

1.1 Dôležité informácie 369

1.1.1 Účel 369

1.2 Vysvetlenie symbolov 369

1.2.1 Úrovne nebezpečenstva.... 369

1.2.2 Symboly označujúce riziká 369

1.2.3 Štruktúra varovaní 370

Nástroje a pomôcky 372

Oprava.... 373

4.1 Výmena pracovnej plochy 373

4.1.1 Odobratie pracovnej plochy 373

4.1.2 Montáž pracovnej plochy.... 373

4.2.1 Odstránenie zásuvky na prací prostriedok 374

4.4.1 Odstránenie panelu obloženia.... 376

4.4.2 Montáž panelu obloženia.... 377

4.5 Výmena dverí.... 378

4.5.1 Odoberanie dverí 378

4.5.2 Montáz dverí.... 378

4.6 Výmena komponentov dverí 379

4.6.1 Odoberanie komponentov dverí 379

4.6.2 Montáž komponentov dverí 379

4.8 Výmena tesnenia dverí.... 381

4.8.1 Odoberanie tesnenia dverí 381

4.8.2 Montáz tesnenia dverí 381

4.11.1 Odstránenie čelného panela.... 385

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovani

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Riziko poranenia na ostrých hranách!

■ Noste ochranné rukavice.

Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch

■ Noste ochrannú obuv.
■ Zaistite t'ažké komponenty proti pádu.
■ Nesiahajte končatinami do pohybujúcich sa komponentov.

Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!

■ Používajte len originálne náhradné diely.
Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Pomocný nástroj [15000155]	Nástroj na uvoľnenie plastových častí
Skrutkovač Torx T20 s otvorom [00340764]	100 mm, pre skrutky s bezpečnostným čapom
Momentový klůč [15000441]	Momentový klůč 20 – 100 Nm
Plochý skrutkovač [00340854]	Čepel' 3,5 mm x 0,6 mm x 100 mm, ochranná izolácia 1000 V AC
Plochý skrutkovač [00340855]	Čepel' 5,5 mm x 1,0 mm x 125 mm, ochranná izolácia 1 000 V AC
Kliešte zahnuté, špicaté [00341269]	Dĺžka 200 mm
Bočné štípacie kliešte [00342182]	Dĺžka: 200 mm

Označenie Detaily Snímky
Kombinovaný klůč[00340811]	Veľkost' klůča 10°mm, M6
Combination wrench[00340814]	Veľkost' klůča 13°mm, M8
Kombinovaný klůč[00340817]	Veľkost' klůča 17 mm, M10
Kombinovaný klůč[15000459]	Veľkost' klůča 16°mm, M10

Oprava

4.1 Výmena pracovnej plochy

Špeciálne nástroje:

Bit Torx TX20 s otvorom Dĺžka152 mm, užitočná dĺžka [00341272] 124 mm, 1/4" šest'hranný skrutkovač (6,35 mm), pre skrutky s bezpečnost-ným čapom

Požiadavka:

▶ 1. Odstráňte skrutky (1).
2. Zatlačte pracovnú plochu do zadnej časti spotrebiča (2).
3. Odstráňte pracovnú plochu posunutím nahor (3).

4.1.2 Montáž pracovnej plochy

Dbajte na montáž kábla. Kábel môže byt' zaseknutý.

4.2.1 Odstránenie zásuvky na prací prostriedok

1. Uvoľnite zachytávacie prvky.

4.4 Výmena panelu obloženia

Ako výrobca sme povinní poskytnúť zákazníkom náhradný diel – panel obloženia – vrátane pokynov k oprave v súlade s nariadením (EÚ) 2019/2023. Chceli by sme však podotknúť, že po výmene panelu obloženia sa pred uvedením spotrebiča do prevádzky vyžaduje test elektrotechnickej bezpečnosti, ktorý vykoná kvalifikovaný elektrikár. Kvalifikáciu tejto osoby musí byť možné overit podľa miestnych zákonom, regulácií a nariadení.

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovat kvalifikovný elektrikár.
Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Zlomeniny/pomliażdenia

- Zaistite spotrebiče proti zošmyknutiu.

Zranenie padajúcimi dielmi.

- Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

- Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Pracovná plocha bola odobratá.→373
Zásuvka na prací prostriedok bola odobratá.→374

4.4.1 Odstránenie panelu obloženia

1. 1. Odstráňte skrutky (1).

2. Uvol'nite zachytávacie prvky (2, 3).

1. Uvoľnite kontakt zástrčky riadiacej jednotky.
2. Odoberte panel obloženia.

4.4.2 Montáž panelu obloženia

Dbajte na montáž kábla. Kábel môže byt' zaseknutý.

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr.

podlahy.

- Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Dvere sú otvorené.

4.5.1 Odoberanie dverí

1. Odstráňte skrutky (1).

4.6 Výmena komponentov dverí

Požiadavka:

4.8 Výmena tesnenia dverí

UPOZORNENIE

Zranenie padajúcimi dielmi.

- Zaistite komponent proti pádu.

POZOR!

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

- Zaistite komponent proti pádu.

Požiadavka:

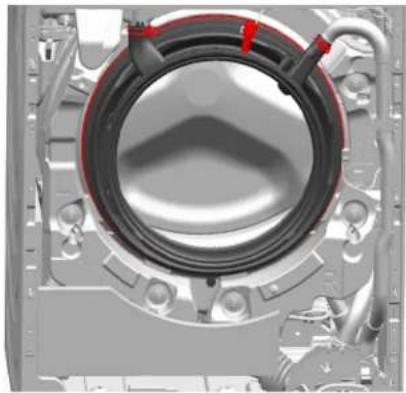

1. Uvoľnite všetky hadicové prípojky.

4.8.2 Montáž tesnenia dverí

VAROVANIE

Riziko pádu dielov po nesprávnej inštalácii!

Zranenie alebo poškodenie spotrebiča

Ako výrobca sme povinní poskytnút zákazníkom náhradný diel – poistka dvierok - vrátane pokynov k oprave v súlade s nariadením (EU) 2019/2023. Chceli by sme však podotknút, že po výmene poistky dvierok sa pred uvedením spotrebiča do prevádzky vyžaduje test elektrotechnickej bezpečnosti, ktorý vykoná kvalifikovaný elektrikár. Kvalifikáciu tejto osoby musí byť možné overit podľa miestnych zákonom, regulácií a nariadení.

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Elektrické diely má opravovat kvalifikovný elektrikár.
Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliażdenia

- Zaistite spotrebiče proti zošmyknutiu.

Zranenie padajúcimi dielmi.

- Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

- Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Spotrebič je vol'ne dostupný.
√ Pracovná plocha bola odobratá.→373
Zásuvka na prací prostriedok bola odobratá.→374
√ Panel obloženia bol odobratý.→376
Dvere boli odobraté.→378
√ Napínací krúžok bol odobratý.
√ Tesnenie dverl boli odobraté.→381
Kryt čerpadla bol odobratý.→380
Čelný panel bol odobratý.→385

4.9.1 Odoberanie poistky dvierok

1. Odpojte zástrčku poistky dvierok.
2. Uvoľnite poistku dvierok.

Poistka dvierok musí byť v správnej polohe, aby bola zabezpečená funkcia núdzového otvárania dvierok spotrebiča.

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliaždenia

- Zaistite spotrebiče proti zošmyknutiu.

Zranenie padajúcimi dielmi.

- Zaistite komponent proti pádu.

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

- Zaistite komponent proti pádu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Spotrebič je voľne dostupný.
√ Pracovná plocha bola odobratá.→373
Zásuvka na prací prostriedok bola odobratá.→374
Panel obłożenia bol odobratý.→376

4.10.1 Odoberanie osvetlenia bubna

Dbajte na montáž kábla. Kábel môže byt zaseknutý.

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Spotrebič je vol'ne dostupný.
√ Pracovná plocha bola odobratá.→373
Zásuvka na prací prostriedok bola odobratá.→374
√ Panel obłożenia bol odobratý.→376
Dvere boli odobraté.→378
Kryt čerpadla bol odobratý.→380
√ Napínací krúžok bol odobratý.
√ Tesnenie dverí vpredu boli uvol'nené.
Osvetlenie bubna (volitel'né) je odobraté. →384

4.11.1 Odstránenie čelného panela

1. Nadvihnite spotrebič v prednej časti.
2. Odstráňte skrutky v spodnej časti (1).

1. Odstráňte skrutky v prednej časti zospodu nahor (2, 3).
