MANUAL DE UTILIZADOR WM14N294CH SIEMENS

Dicas de resolução - Máquina de lavar roupa

i Sobre este documento.... 330

1.1 Informação importante 330

1.1.1 Finalidade 330

1.2 Explicação dos símbolos.... 330

1.2.1 Níveis de perigo.... 330

1.2.2 Símbolos de perigo 330

1.2.3 Estrutura dos avisos.... 331

1.2.4 Símbolos gerais 331

Segurança.... 332

2.1 Instruções gerais de segurança.... 332

2.1.1 Todos os eletrodomésticos 332

Ferramentas e auxiliares.... 333

Reparação.... 334

4.1 Substituir o tampo.... 334

4.1.1 Remover o tampo 334

4.1.2 Instalar o tampo 334

4.2 Substituir a gaveta para detergente 335

4.2.1 Remover a gaveta para detergente 335

4.2.2 Instalar a gaveta para detergente.... 335

4.3 Substituir a pega da gaveta para detergente 336

4.3.1 Remover a pega da gaveta para detergente 336

4.3.2 Instalar a pega da gaveta para detergente.... 336

4.4 Substituir o painel dos comandos 337

4.4.1 Remover o painel dos comandos 337

4.4.2 Instalar o painel dos comandos.... 338

4.5 Substituir a porta 339

4.5.1 Remover a porta 339

4.5.2 Instalar a porta.... 339

4.6 Substituir os componentes da porta.... 340

4.6.1 Remover os componentes da porta.... 340

4.6.2 Instalar os componentes da porta 340

4.7 Substituir a tampa da bomba.... 341

4.7.1 Remover a tampa da bomba.... 341

4.7.2 Instalar a tampa da bomba 341

4.8 Substituir a vedação da porta 342

4.8.1 Remover a vedação da porta 342

4.8.2 Instalar a vedação da porta 342

4.9 Substituir o dispositivo de bloqueio da porta 343

4.9.1 Remover o dispositivo de bloqueio da porta 343

4.9.2 Instalar o dispositivo de bloqueio da porta.... 344

4.10 Substituir a luz do tambor 345

4.10.1 Remover a luz do tambor 345

4.10.2 Instalar a luz do tambor.... 345

4.11 Substituir o painel frontal 346

4.11.1 Remover o painel frontal 346

4.11.2 Instalar o painel frontal.... 347

i Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de aviso Significado
[0x70] PERIGO	A não observância da mensagem de aviso resulta em morte ou ferimentos graves.
[2846] AVISO	A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves.
[1970] CUIDADO	A não observância da mensagem de aviso pode resultar em ferimentos ligeiros.
[7x34]	A não observância da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Símbolo de perigo Significado
		Mensagem geral de aviso
		Perigo de tensão elétrica
		Risco de explosão
		Perigo de cortes

i Sobre este documento

Símbolo de perigo Significado
		Perigo de esmagamento
		Perigo de superfícies quentes
		Perigo de campo eletromagnético intenso
		Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Símbolo ger. Significado
		Identificação de uma dica especial (texto e/ou ilustração)
[74X6]		Identificação de uma dica simples (apenas texto)
[214A]		Identificação de uma ligação para um tutorial em vídeo
		Identificação das ferramentas necessárias
[B48S]		Identificação das condições prévias necessárias
[039C]		Identificação de uma condição (se ..., então ...)
[040D]		Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de material
Estado Identificação de um texto exibido / panela(no visor do aparelho)

Tabela 3: Símbolos gerais

Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos!
• Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de ferimentos causados por arestas vivas!

■ Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis

■ Use calçado de proteção.
■ Proteja os componentes pesados contra quedas.
- Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

■ Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensíveis (ESDs)!

- Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Ferramenta auxiliar [15000155]	Ferramenta para soltar as partes em plástico
Chave parafusos Torx T20 com orifício [00340764]	100 mm, para parafusos com pino de segurança
Chave dinamométrica [15000441]	Chave dinamométrica 20 - 100 Nm
Chave de fenda [00340854]	Lâmina 3,5 mm x 0,6 mm x 100 mm, isolamento protetor 1000 V AC
Chave de fenda [00340855]	Lâmina 5,5 mm x 1,0 mm x 125 mm, isolamento protetor 1000 V AC
Alicate de pontas, padrão angular [00341269]	Comprimento 200 mm
Alicate de corte [00342182]	Comprimento: 200 mm

Designação Detalhes Imagens
Chave combinada[00340811]	Tamanho da chave 10°mm, M6
Combination wren-ch[00340814]	Tamanho da chave 13°mm, M8
Chave combinada[00340817]	Tamanho da chave 17 mm,M10
Chave combinada[15000459]	Tamanho da chave 16°mm,M10

Reparação

4.1 Substituir o tampo

Ferramentas necessárias:

Ponta Torx TX20 com orifício Comprimento 152 mm, comprimento útil 124 mm, chave sextavada de 1/4" (6,35 mm), para parafusos com pino de segurança [00341272]

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.

4.1.1 Remover o tampo

▶ 1. Remova os parafusos (1).
2. Empurre o tampo para a parte de trás do aparelho (2).
3. Mova o tampo para cima (3) para removê-lo.

4.1.2 Instalar o tampo

Observar a instalação do cabo. O cabo pode estar preso.

Instale pela ordem inversa.

Reparação

4.2 Substituir a gaveta para detergente

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.

4.2.1 Remover a gaveta para detergente

1. Puxe a gaveta para detergente para fora.
2. 1. Pressione para baixo ao inserir (1).

3. Remova a gaveta para detergente (2).

Instale pela ordem inversa.

Reparação

4.3 Substituir a pega da gaveta para detergente

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A qaveta para detergente foi removida.→335

4.3.1 Remover a pega da gaveta para detergente

1. Solte os elementos de encaixe.

1. Remova a pega da gaveta para detergente.

4.3.2 Instalar a pega da gaveta para detergente

Instale pela ordem inversa.

Reparação

4.4 Substituir o painel dos comandos

Na qualidade de fabricante, somos obrigados a fornecer aos consumidores um painel da fachada sobressalente incluindo as instruções de reparação de acordo com o Regulamento (UE) 2019/2023. Contudo, gostaríamos de salientar que após a substituição de um painel da fachada, é necessário um teste de segurança eletrotécnica realizado por um profissional qualificado antes de colocar o dispositivo em funcionamento. Tem de ser possível verificar a qualificação da pessoa em questão de acordo com as leis, regulamentos e normas específicas do país.

PERIGO Risco de choque elétrico devida Risco de vida devido a choque eletrada As partes elétricas devem s cado. Após a reparação, solicite a de acordo com VDE 0701 e país.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
O tampo foi removido.→334
A gaveta para detergente foi removida.→335

4.4.1 Remover o painel dos comandos

1. 1. Remova os parafusos (1).
2. Solte os elementos de encaixe (2, 3).

1. Solte o contacto de ligação da unidade de controlo.
2. Remova o painel dos comandos.

4.4.2 Instalar o painel dos comandos

Observar a instalação do cabo. O cabo pode estar preso.

Instale pela ordem inversa.

Reparação

4.5 Substituir a porta

Pré-requisito:

O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A porta está aberta.

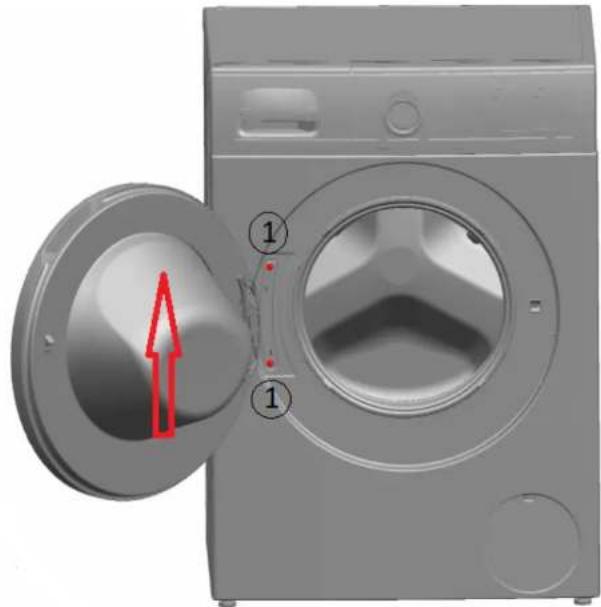

4.5.1 Remover a porta

1. Remova os parafusos (1).

1. Remova a porta para cima.

4.5.2 Instalar a porta

Instale pela ordem inversa.

Reparação

4.6 Substituir os componentes da porta

AVISO Componentes pesados e móveis Risco de esmagamento durante tre resolução de problemas e serviço • Use calçado de proteção. • Proteja os componentes pe • Não introduza partes do co

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A porta foi removida.→339

4.6.1 Remover os componentes da porta

▶ Desmonte a porta do exterior para o interior.

4.6.2 Instalar os componentes da porta

▶ Instale pela ordem inversa.

Reparação

4.7 Substituir a tampa da bomba

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.

4.7.1 Remover a tampa da bomba

1. Abra a tampa da bomba.

Instale pela ordem inversa.

Reparação

4.8 Substituir a vedação da porta

Arestas vivas no alojamento!

Lesões por corte

▶ Use luvas de proteção.

Risco de queda de peças devido a parafusos desapertados!

Lesões devido à queda de peças.

- Proteja o componente contra as quedas.

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

- Proteja o componente contra as quedas.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
√ O aparelho está livremente acessível.
O tampo foi removido.→334
A gaveta para detergente foi removida.→335
O painel da fachada foi removido.→337
A porta foi removida.→339
A tampa da bomba foi removida.→341
O painel frontal foi removido.→346
A Drum Light foi removida (opcional).→345

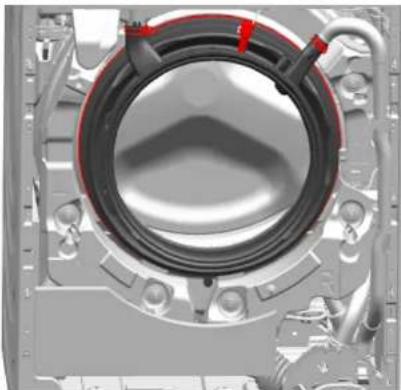

4.8.1 Remover a vedação da porta

1. Solte todas as ligações de mangueiras.

1. Remova a vedação da porta.

4.8.2 Instalar a vedação da porta

Instale pela ordem inversa.

Reparação

4.9 Substituir o dispositivo de bloqueio da porta

Na qualidade de fabricante, somos obrigados a fornecer aos consumidores um dispositivo de bloqueio da porta sobressalente incluindo as instruções de reparação de acordo com o Regulamento (UE) 2019/2023. Contudo, gostariamos de salientar que após a substituição de um dispositivo de bloqueio da porta, é necessário um teste de segurança eletrotécnica realizado por um profissional qualificado antes de colocar o dispositivo em funcionamento. Tem de ser possível verificar a qualificação da pessoa em questão de acordo com as leis, regulamentos e normas específicas do país.

PERIGO Risco de choque elétrico devida Risco de vida devido a choque eletrada As partes elétricas devem s cado. Após a reparação, solicite a de acordo com VDE 0701 e país.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
√ O aparelho está livremente acessível.
O tampo foi removido.→334
A gaveta para detergente foi removida.→335
O painel da fachada foi removido.→337
A porta foi removida.→339
O anel de tensão foi removido.
A vedação da porta foi removida.→342
A tampa da bomba foi removida.→341
√ O painel frontal foi removido.→346

4.9.1 Remover o dispositivo de bloqueio da porta

1. Desligue a ficha do dispositivo de bloqueio da porta.
2. Solte o dispositivo de bloqueio da porta.

1. Remova o dispositivo de bloqueio da porta.

Reparação

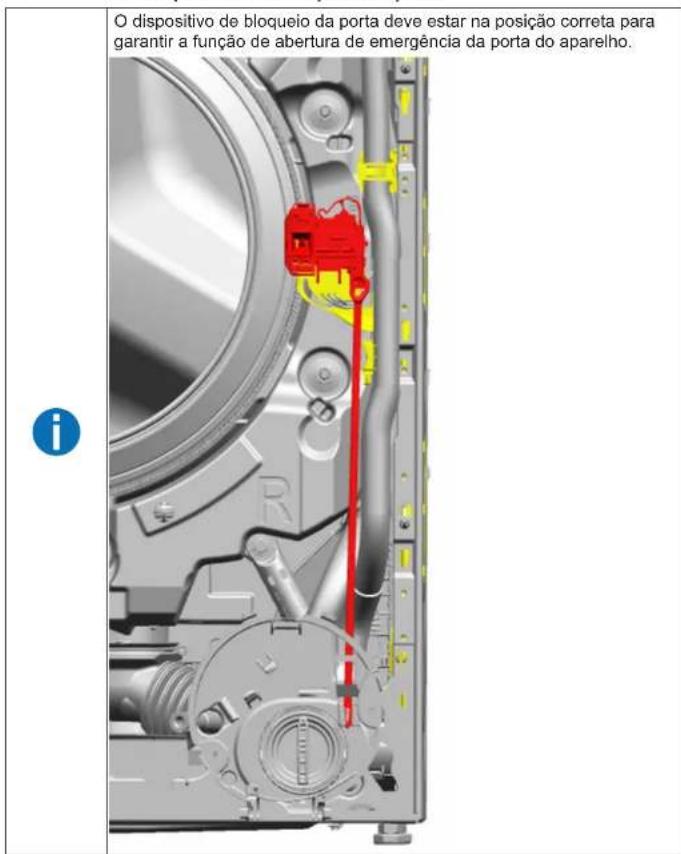

4.9.2 Instalar o dispositivo de bloqueio da porta

O dispositivo de bloqueio da porta deve estar na posição correta para garantir a função de abertura de emergência da porta do aparelho.

Instale pela ordem inversa.

4.10 Substituir a luz do tambor

Deslizamento de aparelhos inclinados!

Fraturas ósseas / ferimentos de esmagamento

- Proteja os aparelhos contra o deslizamento.

Arestas vivas no alojamento!

Lesões por corte

▶ Use luvas de proteção.

Risco de queda de peças devido a parafusos desapertados!

Lesões devido à queda de peças.

- Proteja o componente contra as quedas.

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

▶ Proteja o componente contra as quedas.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
√ O aparelho está livremente acessível.
O tampo foi removido.→334
A gaveta para detergente foi removida.→335
O painel da fachada foi removido.→337

4.10.1 Remover a luz do tambor

1. Puxe o suporte da luz do tambor para fora do aparelho.
2. Desligue as ligações elétricas.
3. Remova a luz do tambor do suporte da luz do tambor.

4.10.2 Instalar a luz do tambor

Observar a instalação do cabo. O cabo pode estar preso.

Instale pela ordem inversa.

Reparação

4.11 Substituir o painel frontal

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
√ O aparelho está livremente acessível.
O tampo foi removido.→334
A gaveta para detergente foi removida.→335
O painel da fachada foi removido.→337
A porta foi removida.→339
A tampa da bomba foi removida.→341
O anel de tensão foi removido.
A vedação da porta foi libertada na parte da frente.
A Drum Light foi removida (opcional). →345

4.11.1 Remover o painel frontal

1. Levante o aparelho na parte da frente.
2. Remova os parafusos na parte inferior (1).

1. Remova os parafusos na parte da frente começando de baixo para cima (2, 3).

Instale pela ordem inversa.
