NAUDOJIMO INSTRUKCIJA WM14N294CH SIEMENS

Informacija apie remontą - Skalbyklė

i Dél šio dokumento.... 272

1.1 Svarbi informacija....272
1.1.1 Paskirtis 272

1.2 Simbolių paaiškinimas 272

1.2.1 Pavojaus lygiai.... 272

1.2.2 Pavojaus simboliai 272

1.2.3 Jspėjimų struktūra.... 273

1.2.4 Bendrieji simboliai 273

Sauga....274

2.1 Bendrosios saugos instrukcijos.... 274

2.1.1 Visi buitiniai prietaisai 274

Irankiai ir pagalbinės priemonės.... 275

Remontas.... 276

4.1 Stalviršio keitimas....276

4.1.1 Stalviršio nuémimas 276

4.1.2 Stalviršio uždėjimas 276

4.2 Skalbiklio stalčiaus keitimas 277

4.2.1 Skalbiklio stalčiaus išėmimas.... 277

4.2.2 Skalbiklio stalčiaus jdėjimas 277

4.3 Skalbiklio stalčiaus dangtelio keitimas.... 278

4.3.1 Skalbiklio stalčiaus dangtelio nuémimas 278

4.3.2 Skalbiklio stalčiaus dangtelio uždėjimas 278

4.4 Antjuostės keitimas.... 279

4.4.1 Antjuostės nuėmimas 279

4.4.2 Antjuostės uždėjimas 280

4.5 Durelių keitimas....281

4.5.1 Durelių nuėmimas 281

4.5.2 Durelių uždéjimas 281

4.6 Durelių konstrukcinių dalių keitimas 282

4.6.1 Durelių konstrukcinių dalių nuėmimas.... 282

4.6.2 Durelių konstrukcinių dalių uždėjimas.... 282

4.7 Siurblio dangtelio keitimas.... 283

4.7.1 Siurblio dangtelio nuémimas.... 283

4.7.2 Siurblio dangtelio uždėjimas 283

4.8 Durelių sandariklio keitimas 284

4.8.1 Durelių sandariklio nuėmimas.... 284

4.8.2 Durelių sandariklio uždėjimas.... 284

4.9 Durelių užrakto keitimas 285

4.9.1 Durelių užrakto nuėmimas.... 285

4.9.2 Durelių užrakto sumontavimas 286

4.10 Būgno apšvietimo keitimas 287

4.10.1 Būgno apšvietimo nuėmimas.... 287

4.10.2 Būgno apšvietimo sumontavimas 287

4.11 Priekinio skydo keitimas 288

4.11.1 Priekinio skydo nuémimas.... 288

4.11.2 Priekinio skydo uždėjimas.... 289

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo-jaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali iš-tikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūšj.

Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dél šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 |spėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

- Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)so ek-rane)

Lentelè 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
■ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas lšsami informacija Vaizdai
Pagalbinis jrankis [15000155]	Jrankis plastikinėms dalims at-palaiduoti
„Torx T20“ atsuktu-vas su kiauryme [00340764]	100 mm, varžtams su saugos kaiščiu
Dinamometrinis veržliaraktis [15000441]	Dinamometrinis veržliaraktis 20–100 Nm
Atsuktuvas su jpjo-va [00340854]	Mentė 3,5 mm x 0,6 mm x 100 mm, apsauginė izoliacija 1000 V AC
Atsuktuvas su jpjo-va [00340855]	Mentė 5,5 mm x 1,0 mm x 125 mm, apsauginė izoliacija 1000 V AC
Adatinės replės, kampinės [00341269]	Ilgis 200 mm
Šonu pjaunančios replės [00342182]	Ilgis: 200 mm

Paskyrimas Išsami informacija Vaizdai
Kombinuotas verzliaraktis[00340811]	Rakto plotis 10°mm, M6
Combination wrench[00340814]	Rakto plotis 13°mm, M8
Kombinuotas verzliaraktis[00340817]	Rakto plotis 17 mm, M10
Kombinuotas verzliaraktis[15000459]	Rakto plotis 16°mm, M10

Remontas

4.1 Stalviršio keitimas

Specialüs įrankiai.

Tuščiaviduris TORX antgalis TX20

Ilgis 152 mm, naudojamasis ilgis [00341272] 124 mm, 1/4" šešiabriaunis galas (6,35 mm), varžtams su saugos kaiš- čiu

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

4.1.1 Stalviršio nuėmimas

1. Išsukite varžtus (1).
2. Nustumkite stalviršj prietaiso galo link (2).
3. Nuimkite stalvirši, keldami ji aukstyn (3).

4.1.2 Stalviršio uždéjimas

Atkreipkite dėmesį j kabelio įmontavimą. Gabelis gali prisispausti.

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.2 Skalbiklio stalčiaus keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

4.2.1 Skalbiklio stalčiaus išėmimas

1. Ištraukite skalbiklio stalčių.
2. 1. Paspauskite jdėklą (1) žemyn.

3. Išimkite skalbiklio stalčių (2).


4.2.2 Skalbiklio stalčiaus jdėjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.3 Skalbiklio stalčiaus dangtelio keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išimtas skalbiklio stalčius.→277

4.3.1 Skalbiklio stalčiaus dangtelio nuėmimas

1. Atpalaiduokite spraudes.

1. Nuimkite skalbiklio stalčiaus dangtelj.

4.3.2 Skalbiklio stalčiaus dangtelio uždėjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.4 Antjuostès keitimas

Kaip gamintojas pagal Reglamentą (ES) 2019/2023 esame jsipareigoję klientams pateikti atsarginę antjuostę, jskaitant remonto instrukcijas. Tačiau norime atkreipi dėmesį, kad pakeitus antjuostę, prieš pradedant naudoti prietaisą, kvalifikuotas elektrikas privalo atlikti elektrotechninės saugos bandymą. Šis asmuo turi būti kvalifikuotas pagal šalyje galiojančius įstatymus, reglamentus ir standartus.

PAVOJUS Elektros smügio pavojus dėl da Pavojus gyvybei dėl elektros smügios ► Elektrines dalis remontuoti i ► Po remonto pasirūpinkite, k gal VDE 0701 arba šalyje g

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

Stalviršis nuimtas.→276

Išimtas skalbiklio stalčius.→277

4.4.1 Antjuostès nuémimas

1. 1. Išsukite varžtus (1).
2. Atpalaiduokite spraudes (2, 3).

1. Atjunkite valdymo bloko kištukinį kontaktą.
2. Nuimkite antjuostę.

Remontas

4.4.2 Antjuostės uždėjimas

Atkreipkite dėmesį j kabelio įmontavimą. Gabelis gali prisispausti.

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.5 Durelių keitimas

PERSPÉJIMAS

Atvira vyrių sritis!

Galima prisispausti / prisiverti pirštus

▶ Nekiškite rankų i vyrių sritį.

▶ Mūvėkite apsaugines pirštines.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalvs gali sužeisti.

- Apsaugokite konstrukcine dalj, kad ji nenukristu.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin-

dvs.

Apsaugokite konstrukcinę dalj, kad ji nenukristy.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Durelès atidarytos.

4.5.1 Durelių nuėmimas

1. Išsukite varžtus (1).

1. Nuimkite dureles, keldami aukštyn.

4.5.2 Durelių uždėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.6 Durelių konstrukcinių dalių keitimas

ISPÉJIMAS Sunkios ir judžios konstrukcinė Prispaudimo rizika remonto, einan šalinimo ir techninės priežiūros mė • Avėkite apsauginius batus. • Apsaugokite sunkias konstr • Nekiškite kūno dalių i judžia

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Durelès nuimtos.→281

4.6.1 Durelių konstrukcinių dalių nuėmimas

Išardykite dureles nuo išorės vidaus link.

4.6.2 Durelių konstrukcinių dalių uždėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.7 Siurblio dangtelio keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

4.7.1 Siurblio dangtelio nuémimas

1. Atidarykite siurblio dangtelj.

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.8 Durelių sandariklio keitimas

PERSPÉJIMAS

Aštrios korpuso briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

- Apsaugokite konstrukcine dali, kad ji nenukristu.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin-dys.

- Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
√ Prietaisai yra laisvai prieinami.
Stalviršis nuimtas.→276
Išimtas skalbiklio stalčius.→277
Antjuosté nuimta.→279
Durelès nuimtos.→281
√ Siurblio dangtelis nuimtas.→283
√ Priekinis skydas nuimtas.→288
Būgno apšvietimas nuimtas (pasirinktis).→287

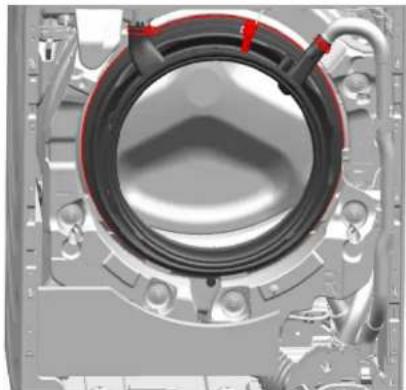

4.8.1 Durelių sandariklio nuėmimas

1. Atjunkite visas žarnų jungtis.

1. Nuimkite durelių sandariklj.

4.8.2 Durelių sandariklio uždėjimas

ISPÉJIMAS

Pavojus, kad netinkamai jrengus nukris dalys!

Susižalojimas arba prietaiso sugadinimas.

- Priveržkite durų tarpinės įtempimo žiedą taikydami 3,4 Nm jėgą.

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.9 Durelių užrakto keitimas

Kaip gamintojas pagal Reglamentą (ES) 2019/2023 esame jsipareigoję klientams pateikti atsarginį durų užraktą, iskaitant remonto instrukcijas. Tačiau norime atkreipti dėmesį, kad pakeitus durų užraktą, prieš pradedant naudoti prietaisą, kvalifikuotas elektrikas privalo atlikti elektrotechninės saugos bandymą. Šis asmuo turi būti kvalifikuotas pagal šalyje galiojančius įstatymus, reglamentus ir standartus.

⚠️ PAVOJUS Elektros smūgio pavojus dėl da Pavojus gyvybei dėl elektros smūg ► Elektrines dalis remontuoti ► Po remonto pasirūpinkite, k gal VDE 0701 arba šalyje g

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

√ Prietaisai yra laisvai prieinami.
Stalviršis nuimtas.→276
Išimtas skalbiklio stalčius.→277
Antjuostė nuimta.→279
Durelès nuimtos.→281
Veržiamasis žiedas nuimtas.
Durelių sandariklis nuimtas.→284
√ Siurblio dangtelis nuimtas.→283
√ Priekinis skydas nuimtas.→288

4.9.1 Durelių užrakto nuėmimas

1. Atjunkite durelių užrakto kištuką.
2. Atpalaiduokite durelių užraktą.

1. Nuimkite durelių užraktą.

Remontas

4.9.2 Durelių užrakto sumontavimas

Kad būtų užtikrinta prietaiso avarinio durelių atidarymo funkcija, durelių užraktas turi būti teisingoje padėtyje.

▶ Uždėkite atvirkščia eilės tvarka.

2023-09-05_8001214495 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 286 iš 462

Remontas

4.10 Bügno apšvietimo keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
√ Prietaisai yra laisvai prieinami.
Stalviršis nuimtas.→276
Išimtas skalbiklio stalčius.→277
Antjuostė nuimta.→279

4.10.1 Bügno apšvietimo nuėmimas

1. Ištraukite būgno apšvietimo laikiklj iš prietaiso.
2. Atjunkite elektros jungtis.
3. Nuimkite būgno apšvietimą nuo apšvietimo laikiklio.

4.10.2 Bügno apšvietimo sumontavimas

Atkreipkite dėmesį j kabelio įmontavimą. Gabelis gali prisispausti.

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.11 Priekinio skydo keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
√ Prietaisai yra laisvai prieinami.
Stalviršis nuimtas.→276
Išimtas skalbiklio stalčius.→277
Antjuostė nuimta.→279
Durelès nuimtos.→281
Siurblio dangtelis nuimtas.→283
Veržiamasis žiedas nuimtas.
√ Durelių sandariklis priekyje atpalaiduotas.
Būgno apšvietimas nuimtas (pasirinktis). →287

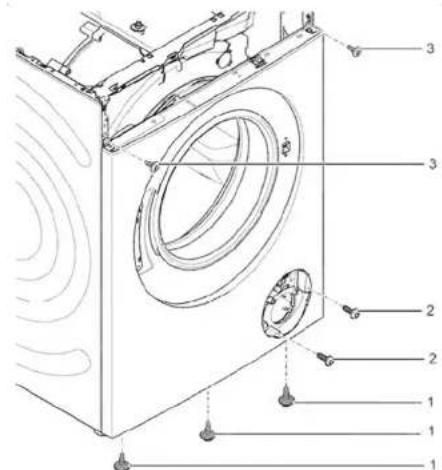

4.11.1 Priekinio skydo nuëmimas

1. Pakelkite prietaiso priekj.
2. Išsukite apačioje esančius varžtus (1).

1. Nuleiskite prietaisą.

Remontas

1. Išsukite priekyje esančius varžtus, pradėdami nuo varžtu apačioje, o tada – viršuje (2, 3).

1. Nuimkite priekinį skydą.

4.11.2 Priekinio skydo uždéjimas

▶ Uždékite atvirkščia eilés tvarka.
