РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ WM14N294CH SIEMENS

Съвети за ремонт - Перална машина

i Относно този документ.... 3

1.1 Важна информация.... 3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията.... 4

1.2.4 Общи символи 4

Безопасност...... 5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди.... 5

Инструменти и помощни средства.... 6

Ремонт....7

4.1 Смяна на горния работен плот 7

4.1.1 Сваляне на горния работен плот.... 7

4.1.2 Монтиране на горния работен плот.... 7

4.2 Смяна на чекмеджето за перилен препарат 8

4.2.1 Сваляне на чекмеджето за перилен препарат 8

4.2.2 Монтиране на чекмеджето за перилен препарат..... 8

4.3 Смяна на дръжката на чекмеджето за перилен препарат.... 9

4.3.1 Сваляне на дръжката на чекмеджето за перилен препарат...... 9

4.3.2 Монтиране на дръжката на чекмеджето за перилен препарат ..... 9

4.4 Смяна на фасадния панел.... 10

4.4.1 Сваляне на фасадния панел.... 10

4.4.2 Монтиране на фасадния панел 11

4.5 Смяна на вратата 12

4.5.1 Изваждане на вратата.... 12

4.5.2 Монтиране на вратата.... 12

4.6 Смяна на компонентите на вратата 13

4.6.1 Сваляне на компонентите на вратата 13

4.6.2 Монтиране на компонентите на вратата.... 13

4.7 Смяна на капака на помпата.... 14

4.7.1 Сваляне на капака на помпата.... 14

4.7.2 Монтиране на капака на помпата 14

4.8 Смяна на уплътнението на вратата.... 15

4.8.1 Сваляне на уплътнението на вратата.... 15

4.8.2 Монтиране на уплътнението на вратата.... 15

4.9 Смяна на ключа на вратата.... 16

4.9.1 Сваляне на ключалката на вратата 16

4.9.2 Монтиране на ключалката на вратата 17

4.10 Смяна на осветлението на барабана 18

4.10.1 Сваляне на осветлението на барабана 18

4.10.2 Монтиране на осветлението на барабана 18

4.11 Смяна на предния панел.... 19

4.11.1 Сваляне на предния панел 19

4.11.2 Монтиране на предния панел 20

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
[УСВК]		Идентифициране на специален съвет (текст и/или графика)
[1761]		Идентифициране на прост съвет (само текст)
[1774W]		Идентифициране на връзка към видео урок
[8475]		Идентифициране на необходимите ин-струменти
[10265]		Идентифициране на необходимите предварителни условия
[1577K]		Идентифициране на условие (ако ..., тогава ...)
[16422]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Помощен инструмент[15000155]	Инструмент за разхлабване на пластмасови части
Отвертка Тогх Т20 с отвор[00340764]	100 мм, за винтове с предпазен щифт
Динамометричен ключ[15000441]	Динамометричен ключ 20 - 100 Nm
Плоска отвертка[00340854]	Връх 3,5 mm x 0,6 mm x 100 mm, Защитна изолация 1000 V AC
Плоска отвертка[00340855]	Връх 5,5 mm x 1,0 mm x 125 mm, Защитна изолация 1000 V AC
Клещи с игловидни челюсти, подъгъл[00341269]	Дължина 200 мм
Клещи резачки[00342182]	Дължина: 200 мм

посочване Подробности Изображения
Комбиниран ключ[00340811]	гаечния ключ 10 ^ mm, M6
Combinationwrench[00340814]	гаечния ключ 13 ^ mm, M8
Комбиниран ключ[00340817]	гаечния ключ 17 mm, M10
Комбиниран ключ[15000459]	гаечния ключ 16 ^ mm, M10

Ремонт

4.1 Смяна на горния работен плот

Специални инструменти:

Накрайник Torx TX20 с отвор Дължина 152 mm, използваема [00341272] дължина 124 mm, 1/4" шестостенна отвертка (6,35 mm), за винтове с предпазен щифт

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.

4.1.1 Сваляне на горния работен плот

1. Свалете винтовете (1).
2. Избутайте горния работен плот към задния край на уреда (2).
3. Преместете горния работен плот нагоре (3), за да го свалите.

4.1.2 Монтиране на горния работен плот

Следете изолацията на кабела. Кабельт може да е захванат.

▶ Монтирайте в обратен ред.

Ремонт

4.2 Смяна на чекмеджето за перилен препарат

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.

4.2.1 Сваляне на чекмеджето за перилен препарат

1. Изтеглете чекмеджето за перилен препарат.
2. 1. Натиснете надолу върху подложката (1).

3. Свалете чекмеджето за перилен препарат (2).

4.2.2 Монтиране на чекмеджето за перилен препарат

▶ Монтирайте в обратен ред.

Ремонт

4.3 Смяна на дръжката на чекмеджето за перилен препарат

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Чекмеджето за перилния препарат е свалено.→8

4.3.1 Сваляне на дръжката на чекмеджето за перилен препарат

1. Освободете крепежните елементи.

1. Свалете дръжката на чекмеджето за перилен препарат.

4.3.2 Монтиране на дръжката на чекмеджето за перилен препарат

4.4 Смяна на фасадния панел

Като производител сме задължени да предоставим на потребителите като резервна част лицевия панел, включително инструкция за ремонт в съответствие с Регламента (ЕС) 2019/2023. Бихме искали да отбележим обаче, че след смяната на лицевия панел е необходимо да се извърши електротехническа проверка за безопасност от квалифициран електротехник, преди уредът да бъде пуснат в експлоатация. Това лице трябва да бъде с потвърдена квалификация съгласно специфичните за страната закони, разпоредби и стандарти.

ОПАСНОСТ Риск от токов удар поради ча- Опасност за живота от токов уд- ► Електрическите части тря- рани електротехници. ► След ремонта трябва да с съгласно VDE 0701 или в страната разпоредби.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Горният работен плот е отстранен.→7
Чекмеджето за перилния препарат е свалено.→8

4.4.1 Сваляне на фасадния панел

1. 1. Свалете винтовете (1).
2. Освободете крепежните елементи (2, 3).

1. Освободете щепселното съединение на контролния блок.
2. Свалете фасадния панел.

4.4.2 Монтиране на фасадния панел

Следете изолацията на кабела. Кабельт може да е захванат.

▶ Монтирайте в обратен ред.

Ремонт

4.5 Смяна на вратата

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Вратата е отворена.

4.5.1 Изваждане на вратата

1. Свалете винтовете (1).

1. Извадете вратата нагоре.

4.5.2 Монтиране на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.6 Смяна на компонентите на вратата

ПРЕДУПРЕЖДЕНИЕ

Тежки и подвижни компоненти!

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и техническо обслужване

• Носете защитни обувки.
  Закрепете тежките компоненти, така че да не паднат.
• Не позволявайте контакт на части от тялото с движещи се компоненти.

ВНИМАТЕЛНО

Отворете областта на пантите!

Премазване/захващане на пръстите

• Не посягайте към областта на пантите.
  ▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Вратата е свалена.→12

4.6.1 Сваляне на компонентите на вратата

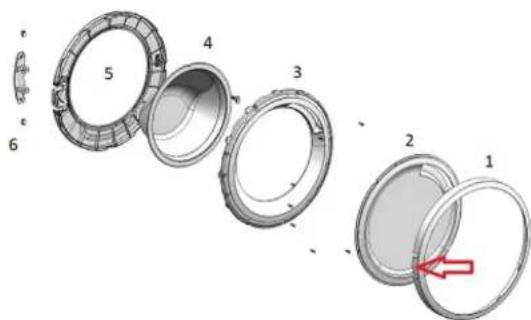

- Разглобете вратата отвън навътре.

4.6.2 Монтиране на компонентите на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.7 Смяна на капака на помпата

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.

4.7.1 Сваляне на капака на помпата

1. Отворете капака на помпата.

1. Свалете капака на помпата.

4.7.2 Монтиране на капака на помпата

4.8 Смяна на уплътнението на вратата

Остри ръбове на корпуса!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно- то.

Закрепете компонента, така че да не падне.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.
√ Горният работен плот е отстранен.→7
Чекмеджето за перилния препарат е свалено.→8
Лицевият панел е свален. → 10
Вратата е свалена.→12
√ Капакът на помпата е свален.→14
Предният панел е свален.→19
Осветлението на барабана е отстранено (опция).→18

4.8.1 Сваляне на уплътнението на вратата

1. Освободете всички съединителни елементи за маркучи.

1. Извадете уплътнението на вратата.

4.8.2 Монтиране на уплътнението на вратата

ПРЕДУПРЕЖДЕНИЕ

Риск от падащи части поради неправилен монтаж!

Нараняване или повреждане на уреда.

- Натегнете притискация пръстен на уплътнението на вратата с 3,4 Nm.

▶ Монтирайте в обратен ред.

Ремонт

4.9 Смяна на ключа на вратата

Като производител сме задължени да предоставим на потребителите като резервна част ключалка на вратата, включително инструкция за ремонт в съответствие с Регламента (ЕС) 2019/2023. Бихме искали да отбележим обаче, че след смяната на ключалката на вратата е необходимо да се извърши електротехническа проверка за безопасност от квалифициран електротехник, преди уредът да бъде пуснат в експлоатация. Това лице трябва да бъде с потвърдена квалификация съгласно специфичните за страната закони, разпоредби и стандарти.

ОПАСНОСТ Риск от токов удар поради ча- Опасност за живота от токов уд- ► Електрическите части тря- рани електротехници. ► След ремонта трябва да с съгласно VDE 0701 или в страната разпоредби.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.
Горният работен плот е отстранен.→7
Чекмеджето за перилния препарат е свалено.→8
√ Лицевият панел е свален.→10
Вратата е свапена.→12
Обтягацият пръстен е свален.
Уплътнението на вратата е свалено.→15
√ Капакът на помпата е свален.→14
Предният панел е свален.→19

4.9.1 Сваляне на ключалката на вратата

1. Изключете щепсела на ключалката на вратата.
2. Освободете ключалката на вратата.

1. Свалете ключалката на вратата.

Ремонт

4.9.2 Монтиране на ключалката на вратата

Ключалката на вратата трябва да е в правилното положение, за да осигури функцията за аварийно отваряне на вратата на уреда.

▶ Монтирайте в обратен ред.

2023-09-05_8001214495 Copyright by BSH Hausgeräte GmbH Страница 17 от 462

Ремонт

4.10 Смяна на осветлението на барабана

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

▶ Укрепете уредите срещу приплъзване.

Остри ръбове на корпуса!

Наранявания от порязване

- Носете предпазни ръкавици.

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

- Закрепете компонента, така че да не падне.

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно-

TO.

Закрепете компонента, така че да не падне.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.
Горният работен плот е отстранен.→7
Чекмеджето за перилния препарат е свалено.→8
Лицевият панел е свален.→10

4.10.1 Сваляне на осветлението на барабана

1. Издърпайте държача на осветлението на барабана от уреда.
2. Изключете електрическите връзки.
3. Свалете осветлението на барабана от държача.

4.10.2 Монтиране на осветлението на барабана

Следете изолацията на кабела. Кабельт може да е захванат.

▶ Монтирайте в обратен ред.

Ремонт

4.11 Смяна на предния панел

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

▶ Укрепете уредите срещу приплъзване.

Остри ръбове на корпуса!

Наранявания от порязване

- Носете предпазни ръкавици.

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

- Закрепете компонента, така че да не падне.

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно-

TO.

Закрепете компонента, така че да не падне.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.
√ Горният работен плот е отстранен.→7
Чекмеджето за перилния препарат е свалено.→8
Лицевият панел е свален.→10
Вратата е свалена.→12
Капакът на помпата е свален.→14
Обтягацият пръстен е свален.
Уплътнението на вратата е освободено от предната страна.
Осветлението на барабана е отстранено (опция). →18

4.11.1 Сваляне на предния панел

1. Повдигнете уреда отпред.
2. Свалете винтовете отдолу (1).

1. Спуснете уреда надолу.

Ремонт

1. Свалете винтовете отпред, като започнете отдолу нагоре (2, 3).

1. Свалете предния панел.

4.11.2 Монтиране на предния панел
