Popis výrobku a výkonu

Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia pre elektrické náradie

VÝSTRAHA

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie

a špecifikácie dodané s týmto elektrickým náradím.

Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.

Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

122 | Slovenčina

▶ Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary.
Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.

Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Nevystavujte elektrické náradie dažd'u ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Udržiavajte sietovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým prúdom.
Ak sa nedá vyhnút použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.

Bezpečnost'osôb

▶ Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
▶ Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráni-

če sluchu, podl'a druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.

Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osób.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste vol'né odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Vol'ný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viest' v okamihu k tažkému zraneniu.
Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce.
S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
▶ Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo vypnút, je nebezpečné a treba ho zverit do opravy odborníkovi.
Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fun-

gujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negativne ovplyvnit' správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.

▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnost’, ktorú budete vykonávat’. Používanie elektrického náradia na iný než predpokladaný účel môže viest’k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmykl'avé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

Servis

Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.

Bezpečnostné upozornenia pre používanie okružných píl

Postup pri rezani

▶ NEBEZPEČENSTVO: Ruky majte v bezpečnej vzdialenosti od miesta pilenia a pilového kotúča. Druhú ruku majte položenú na prídavnej rukováti alebo kryte motora. Ak oboma rukami držíte pílu, nemôžete sa pilovým kotúčom porezať.
▶ Nesiahajte do priestoru pod obrobkom. Ochranný kryt vás pod obrobkom pred pílovým kotúčom nemôže ochránit.
Nastavte híbku rezu podľa hrúbky obrobku. Z pilového kotúča by mal pod obrobkom pri pílení vyčnievať len jeden celý zub.
Obrobok nikdy nedržte ani v ruke, ani položený na kolene. Obrobok zaistite na stabilnej ploche. Je dôležité vhodne uchytiť obrobok tak, aby sa minimalizovalo riziko kontaktu s telom, zablokovania kotúča alebo riziko straty kontroly nad náradím.
Ak vykonávate operáciu, kde sa môže píliace náradie dostať do kontaktu so skrytou elektroinštaláciou alebo vlastným napájacím káblom, držte elektrické náradie za izolované uchopovacie plochy. Pri kontakte s vedením pod napátím sa odhalené kovové časti náradia dostanú pod napätie a používatel’ môže byť zasiahnutý elektrickým prúdom.
▶ Pri rozrezávaní vždy používajte doraz alebo rovnú vodiacu lištu. Zlepšuje to presnosť rezu a znižuje možnosť zaseknutia kotúča.

Vždy používajte pílové kotúče správnej veľkosti a tvaru (diamantového alebo oblého tvaru) upínacieho otvoru. Pílové kotúče, ktoré nezodpovedajú upínaciemu systému píly, sa môžu dostať mimo osi, čo spôsobuje stratu kontroly nad náradím.
Nikdy nepoužívajte poškodené alebo nesprávne matice alebo skrutky. Matice a skrutky na kotúč boli navrhnuté špeciálne pre príslušnú pílu na optimálny výkon a bezpečnosť prevádzky.

Príčiny spätného rázu a súvisiace výstrahy

– spätný ráz je náhla reakcia zovretého, zaseknutého alebo vyoseného pílového kotúča, ktorá spôsobuje nekontrolované zdvihnutie píly nahor a mimo obrobku smerom k obsluhe;
– ked'dôjde k pevnému zovretiu alebo zaseknutiu pilového kotúča uzavretím reznej škáry počas pílenia, kotúč sa zastaví a motor poháňajúci pílu generuje rýchly spätný pohyb smerom k obsluhe;
- v prípade, že sa kotúč skrúti alebo sa dostane mimo osi rezu, môžu sa zuby na zadnej hrane kotúča zanorit do horného povrchu dreva, čo spôsobí, že kotúč vyskočí von z reznej škáry a posunie sa spät smerom k obsluhe.

Spätný ráz je výsledkom nesprávneho používania píly a/ alebo nesprávneho pracovného postupu alebo podmienok, ktorým sa možno vyhnúť pri uplatnení nasledujúcich vhodných preventívnych opatrení.

Pevne uchopte pílu oboma rukami a ramená majte v takej polohe, aby dokázali kompenzovať sily spätného rázu. Telo majte v takej polohe, aby bolo na jednej alebo druhej strane kotúča a nenachádzalo sa presne v reznej línii kotúča. Spätný ráz môže spôsobit’ to, že píla skočí naspät, ale sily spätného rázu môžu byť ovládané operátorom, ak dodržiava príslušné bezpečnostné opatrenia.
▶ Pri zaseknutí kotúča alebo pri prerušení rezu z akéhokol'vek dôvodu uvoľnite spúšťacie tlačidlo a podržte pílu bez pohybu v materiáli dovtedy, kým sa kotúč úplne nezastaví. Nikdy sa nepokúšajte vyťahovať pílu z obrobku alebo ťahat’ pílu smerom dozadu, pokým je kotúč v pohybe, pretože môže dôjst’ k spätnému rázu. Zistite príčiny zaseknutia kotúča a prijmite vhodné nápravné opatrenia, aby k nemu nedochádzalo.
▶ Pri pokračovaní pílenia v obrobku vycentrujte pílový kotúč v reznej škáre tak, aby zuby pílového kotúča neboli v kontakte s materiálom. Ak sa pílový kotúč zasekne, môže vyskočit nahor alebo pri pokračovaní pílenia môže dôjst spätnému rázu v obrobku.
Aby sa minimalizovalo riziko zovretia a spätného rázu, veľké dosky podoprite. Veľké panely majú tendenciu prehýbať sa v dôsledku vlastnej hmotnosti. Podpery musia byť umiestnené pod doskou na oboch stranách v blízkosti línie rezu a v blízkosti okraja dosky.
Nepoužívajte tupé alebo poškodené kotúče. Neostré alebo nesprávne nastavené kotúče spôsobujú úzky výkyv, čo vedie k nadmernému treniu, zaseknutiu kotúča a spät-nému rázu.

124 | Slovenčina

Híbka rezu a zaistovacie páky na skosené rezy musia byt pred pílením riadne pritiahnuté a zaistené. Ak sa nastavenie kotúča počas pílenia posunie, môže dôjsť k zaseknutiu a spätnému rázu.
▶ Pri pílení do murovaných stien alebo do iných oblastí, kde môže dôjsť k zaseknutiu, postupujte mimoriadne opatrne. Vyčnievajúci kotúč sa môže zarezať do predmetov, ktoré môžu spôsobit spätný ráz.

Funkcia spodného ochranného krytu

Pred každým použitím skontrolujte, či sa spodný ochranný kryt zatvára správne. Nepoužívajte pílu, ak sa spodný ochranný kryt nepohybuje vol'ne a nezatvára sa okamžite. Nikdy nezaistujte ani neuvázujte spodný ochranný kryt v otvorenej polohe. Ak vám píla náhodne spadne, môže sa spodný ochranný kryt ohnút. Spodný ochranný kryt zdvihnite pomocou odťahovacej rukoväte a uistite sa, že sa vol'ne pohybuje. Nedotýkajte sa kotúča ani žiadnej inej časti vo všetkých uhloch a híbkach rezu.

▶ Skontrolujte funkčnosť spodnej ochrannej pružiny. V prípade, že kryt a pružina nepracujú správne, je nutné ich pred použitím opravít. Spodný kryt môže pracovať pomaly v dôsledku poškodených častí, usadenín alebo nahromadených nečistót.

▶ Spodný ochranný kryt môže byť manuálne odtiahnutý iba pri špeciálnych rezoch, ako sú vnorené pílenie a zložené pílenie. Zdvihnite spodný ochranný kryt pomocou odťahovacej rukoväti a hned’ ako pílový kotúč vnikne do materiálu, musíte spodný ochranný kryt uvoľnit’. Pri všetkých ostatných rezoch by mal spodný ochranný kryt fungovať automaticky.

Pred položením píly na pracovný stôl alebo na podlahu vždy skontrolujte, či spodný ochranný kryt zakrýva pílový kotúč. Nechránený, dobiehajúci kotúč spôsobí, že píla sa posunie dozadu a môže popíliť objekty, s ktorými príde do kontaktu. Po uvol'není spúšťacieho tlačidla počkajte potrebný čas, aby sa kotúč úplne zastavil.

Dodatočné bezpečnostné pokyny

▶ Nesiahajte rukami do oblasti vyhadzovania pilín. Môžete sa poranit o rotujúce časti.

▶ Nepracujte s pílou nad hlavou. Nebudete tak mat' nad elektrickým náradím dostatočnú kontrolu.

Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobít požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom.

Elektrické náradie držte pri práci pevne oboma rukami a zaujmite stabilný postoj. Elektrické náradie je bezpečnejšie viest dvomi rukami.

▶ Nepoužívajte elektrické náradie ako stacionárne náradie. Nie je dimenzované na prevádzku s pracovným stolom.

▶ Pri „reze so zanorením“, ktorý sa nevyhotoví v pravom uhle, zaistite vodiacu dosku píly proti posunutiu nabok. Posunutie nabok môže viest k zaseknutiu pilového listu a tým k spätnému rázu.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť a môže zapríčiniť stratu kontroly nad ručným elektrickým náradím.
▶ Nepoužívajte pílové listy z vysokolegovanej rýchloreznej ocele (HSS). Takéto pílové listy sa môžu l'ahko zlomiť.
▶ Nerežte železné kovy. Žeravé piliny môžu zapáliť odsávanie prachu.
▶ Používajte masku na ochranu proti prachu.

Opis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčinitů úraz elektrickým prúdom, požiar a/alebo tažké poranenia.

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Toto elektrické náradie je určené na vykonávanie pozdlžnych a priečnych rezov na pevnom podklade do dreva s rovným priebehom rezu aj so šikmým rezom. So zodpovedajúcimi pílovými kotúčmi je možné rezať aj tenkostenné neželezné kovy, ako sú napríklad profily.

Opracovávanie železných kovov nie je prípustné.

Vyobrazené komponenty

Číslovanie zobrazených komponentov sa vzťahuje na znázornenie elektrického náradia na grafickej strane.

(1) Nastavovacie koliesko predvol'by otáčok (GKS 55+ GCE)

(2) Vypínač

(3) Blokovanie zapínania pre vypínač

(4) Inbusový klúč

(5) Aretačné tlačidlo vretena

(6) Stupnica uhla zošikmenia

(7) Krídlová skrutka pre paralelný doraz

(8) Krídlová skrutka pre predvol'bu uhla zošikmenia

(9) Označenie rezu 45°

(10) Označenie rezu 0°

(11) Paralelný doraz a)

(12) Výkyvný ochranný kryt

(13) Páčka na nastavenie výkyvného ochranného krytu

(14) Základná doska

(15) Krídlová skrutka pre predvolbu uhla zošikmenia (GKS 55+ G/GKS 55+ GCE)
(16) Otvor na vyhadzovanie triesok
(17) Ochranný kryt
(18) Rukovät (izolovaná úchopová plocha)
(19) Prídavná rukovát (izolovaná úchopová plocha)
(20) Upínacia skrutka s podložkou
(21) Upínacia príruba
(22) Pílový kotúč ^a)
(23) Unášacia príruba
(24) Vreteno píly

(25) Upevňovacia skrutka pre odsávací adaptér ^a)
(26) Odsávací adaptér ^a)
(27) Upínacia páčka na nastavenie híbky rezu
(28) Stupnica híbky rezu
(29) Pár skrutkových zvierok ^b)
(30) Vodiaca lišta ^a)
(31) Odsávacia hadica ^a)
(32) Spájací prvok ^a)

a) Toto príslušenstvo nepatrí do štandardného rozsahu dodávky.

b) Bežne dostupný (nie je súčasťou rozsahu dodávky)

Technické údaje

Ručná kotůčová píla GKS 165 GKS 55+ G GKS 55+ GCE
Vecné číslo		3 601 F76 1..	3 601 F82 0..	3 601 F82 1..
Menovitý príkon W 1 100 1 200 1 350
Vol'nobežné otáčky ot/min 4 900 4 900 2 100–4 700
Max. híbka rezu
- pri uhle zošikmenia 0° mm 66 63 63
- pri uhle zošikmenia 45° mm 47 47,5 47,5
Aretácia vretena ● ● ●
Predvol'ba otáčok –	- ●
Konštantná elektronika		-	- ●
Obmedzenie rozbehového prúdu		-	- ●
Dobehová brzda		- ● ●
Rozmery základnej dosky	mm	235 × 138 × 8	252 × 194 × 8,5	252 × 194 × 8,5
Priemer pílového kotúča	mm	165	165	165
Upínací otvor	mm 20 20 20
Hmotnost ^a)	kg	3,6	3,8	3,8
Trieda ochrany		☐/II	☐/II	☐/II

A) Hmotnost bez sietového pripojovacieho kábla a bez sietovej zástrčky
Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje lišit.
Hodnoty sa môžu lišit podľa výrobku a závisia od podmienok použitia a prostredia. Ďalšie informácie na adrese www.bosch-professional.com/wac.

Informácia o hlučnosti/vibráciách

		GKS 165 GKS 55+ G	GKS 55+ GCE
		3 601 F76 1..	3 601 F82 0..	3 601 F82 1..
Hodnoty emisií hluku zistené podľa EN 62841-2-5.
Hladina akustického tlaku elektrického náradia pri použití váhového filtra A je typicky:
Hladina akustického tlaku	dB(A)	94	94	94
Hladina akustického výkonu	dB(A)	102	102	102
Neistota K	dB	3	3	3
Noste prostriedky na ochranu sluchu!
Celkové hodnoty vibrácií a_h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 62841-2-5:
Rezanie dreva:

126 | Slovenčina

		GKS 165 GKS 55+ G GKS 55+ GCE
a_h	m/s^2	4,0 4,0 < 2,5
K m/s	^2	1,5 1,5 1,5
Rezanie kovu:
a_h	m/s^2	< 2,5 < 2,5 < 2,5
K m/s	^2	1,5 1,5 1,5

Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.

Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšiť.

Na presný odhad emisií vibrácií a hluku by sa mal zohľadniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížit.

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Montáž

Používajte len také pilové listy, ktorých maximálna do- volená rýchlosť je vyššia ako počet vol'nobežných ob- rátok vášho elektrického náradia.

Montáž/výmena pílového kotúča

Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku zo zásuvky.
▶ Pri montáži pilového listu používajte ochranné pracovné rukavice. Pri kontakte s pilovým kotúčom hrozí nebezpečenstvo poranenia.
▶ V žiadnom prípade nepoužívajte ako pracovný nástroj brúsne kotúče.
Používajte len také pilové kotúče, ktorých charakteristika zodpovedá údajom uvedeným v tomto návode na používanie a na elektrickom náradí a ktoré sú testované podľa normy EN 847-1 a primerane označené.

Prehl'ad odporúčaných pilových listov nájdete na konci tohto Návodu na používanie.

Demontáž pílového kotúča (pozri obrázok A)

Pri výmene pracovného nástroja položte najlepšie ručné elektrické náradie na čelnú stranu telesa motora.

• Stlačte aretačné tlačidlo vretena (5) a podržte ho stlačené.
  ▶ Aretačné tlačidlo vretena (5) aktivujte len pri zastavenom vretene píly. Inak sa môže elektrické náradie poškodit.
  – Inbusovým klúčom (4) vyskrutkujte upínaciu skrutku (20) v smere otáčania ①.
• Otočte výkyvný ochranný kryt (12) naspát a podržte ho.
  – Odoberte upínaciu prírubu (21) a pílový kotúč (22) z vretena píly (24).

Montáž pilového kotúča (pozri obrázok A)

Pri výmene pracovného nástroja položte najlepšie ručné elektrické náradie na čelnú stranu telesa motora.

– Vyčistite pílový kotúč (22) a všetky upevňovacie časti, ktoré treba namontovať.
– Otočte výkyvný ochranný kryt (12) naspát a podržte ho.
– Nasad'te pílový kotúč (22) na upínaciu prírubu (23). Smer rezania zubov (smer šípky na pílovom kotúči) a šípka pre smer otáčania na ochrannom kryte (12) sa musia zhodovať.
– Nasad'te upínaciu prírubu (21) a zaskrutkujte upínaciu skrutku (20) v smere otáčania ②. Dbajte ma správnu montážnu polohu unášacej príruby (23) a upínacej príruby (21).
- Stlačte aretačné tlačidlo vretena (5) a podržte ho stlačené.
- Inbusovým klůčom (4) utiahnite upínaciu skrutku (20) v smere otáčania ②. Uťahovací moment má byť 6–9 Nm, čo zodpovedá dotiahnutiu rukou plus ¼ otáčky.

Odsávanie prachu a triesok

Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byt zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochore-nia dýchacích ciest používateľa alebo osób, ktoré sa nachá-dzajú v blízkosti.

Určité druhy prachu, ako napríklad prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, predovšetkým v spojení s prídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróman, prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len odborníci.

• Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné.
• Postarajte sa o dobré vetranie svojho pracoviska.

- Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.

Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.

Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapáliť.

Montáž odsávacieho adaptéra (pozri obrázok B)

Na odsávací adaptér (26) sa môže pripojit sacia hadica s priemerom 35 mm.

▶ Odsávací adaptér nesmie byť namontovaný bez pripojeného externého odsávania. Inak by sa mohol odsávací kanál upchat.
▶ Na odsávací adaptér sa nesmie pripojit' vrecko na prach. Odsávací systém by sa mohol upchat.

Na zabezpečenie optimálneho odsávania treba odsávací adaptér (26) pravidelne čistit.

Externé odsávanie

Spojte odsávaciu hadicu s vysávačom (príslušenstvo). Prehlad vzťahujúci sa na pripojenie na rôzne vysávače nájdete na konci tohto návodu.

Elektrické náradie sa môže pripojiť priamo do zásuvky vysávača Bosch so zariadením na dialkové spustenie. Pri spustení ručného elektrického náradia sa vysávač automaticky zapne.

Vysávač musí byť vhodný pre daný druh opracovávaného materiálu.

Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, rakovinotvorných alebo suchých prachov používajte špeciálny vysávač.

Prevádzka

Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku zo zásuvky.

Druhy prevádzky

Nastavenie híbky rezu (pozri obrázok C)

Prispôsobte híbku rezu hrúbke obrobku. Pod obrobkom by malo byť vidieť menej pílového listu ako plnú výšku zuba píly.

Povoľte upínaciu páčku (27). Ked' chcete nastaviť menšiu híbku rezu, odtiahnite pílu zo základnej dosky (14), ked' chcete nastaviť väčšiu híbku rezu, pritlačte pílu k základnej doske (14). Nastavte požadovanú hodnotu na stupnici híbky rezu. Opat' dotiahnite upínaciu páčku (27).

Ak by ste po uvoľnení upínacej páčky (27) nemohli úplne nastaviť hílbku rezu, vytiahnite upínaciu páčku (27) von z píly a otočte ju nadol. Upínaciu páčku (27) znova uvoľnite. Tento úkon opakujte dovtedy, kým sa bude dať nastaviť požadovaná hílbka rezu.

Prítlačná sila upínacej páčky (27) sa dá nastavovať. Odskrutkujte upínaciu páčku (27) a znova ju priskrutkujte s posunutím minimálne o 30° v smere proti pohybu hodinových ručičiek.

Ak by ste po uvoľnení upínacej páčky (27) nemohli dostatočne zafixovať hĺbku rezu, vytiahnite upínaciu páčku (27) von z píly a otočte ju nahor. Upínaciu páčku (27) znova uvoľnite. Tento úkon opakujte dovtedy, kým hĺbka rezu nebude zafixovaná.

Nastavenie uhla zošikmenia (GKS 55+ G/GKS 55+ GCE)

Elektrické náradie položte na čelnú stranu ochranného krytu (17).

Povol'te krídlové skrutky (15) a (8). Vyklopte pílu do strany. Nastavte požadovanú hodnotu na stupnici híbky rezu (6). Krídlové skrutky (15) a (8) znova utiahnite.

Upozornenie: Pri šikmých rezoch je híbka rezu menšia ako zobrazená hodnota na stupnici híbky rezu (28).

Nastavenie uhla zošikmenia (GKS 165)

Elektrické náradie položte na čelnú stranu ochranného krytu (17).

Povol'te krídlovú skrutku (8). Vyklopte pílu nabok. Nastavte požadovanú hodnotu na stupnici (6). Krídlovú skrutku (8) opät utiahnite.

Upozornenie: Pri šikmých rezoch je híbka rezu menšia ako zobrazená hodnota na stupnici híbky rezu (28).

Značky rezu

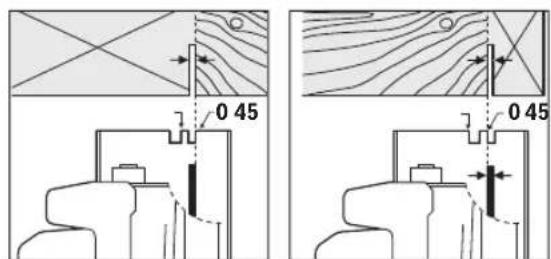

Ak chcete rezať presný rozmer, prikladajte kotúčovú pílu k obrobku podľa obrázku. Odporúčame Vám vykonať skúšobný rez.

Uvedenie do prevádzky

▶ Venujte pozornosť napätiu elektrickej siete! Napätie zdroja elektrického prúdu sa musí zhodovať s údajmi na typovom štítku elektrického náradia.

Zapínanie/vypínanie

Aby ste elektrické náradie uviedli do prevádzky, aktivujte najprv blokovanie zapínania (3) a potom stlačte vypínač (2) a podržte ho stlačený.

Na vypnutie elektrického náradia uvoľnite vypínač (2).

Upozornenie: Z bezpečnostných dôvodov sa vypínač (2) nedá zaaretovať, ale musí zostat počas prevádzky stále stlačený.

128 | Slovenčina

Predvol'ba otáčok (GKS 55+ GCE)

Nastavovacím kolieskom predvol'by počtu obrátok (1) môžete predvolit potrebné otáčky aj počas prevádzky.

Potrebný počet obrátok závisí od použitého pilového listu a od obrábaného materiálu (pozri Prehl'ad pilových listov na konci tohto Návodu na používanie). Zabráni sa tým prehriatiu zubov pri rezaní.

Dobehová brzda (GKS 55+ G/GKS 55+ GCE)

Obmedzenie rozbehového prúdu (GKS 55+ GCE)

Elektronické obmedzenie rozbehového prúdu obmedzuje výkon pri zapnutí elektrického náradia a umožnuje jeho prevádzku pri istení s hodnotou 16 A.

Konštantná elektronika (GKS 55+ GCE)

Konštantná elektronika udržiava počet obrátok pri vol'nobehu a pri zaťažení na približne rovnakej úrovni, a tým zabezpečuje rovnomerný pracovný výkon náradia.

Upozornenia týkajúce sa prác

Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.

Elektrické náradie ved'te rovnomerne a s miernym posunom v smere rezania, aby ste dosiahli dobrú kvalitu rezu. Príliš veľký posun výrazne skracuje životnosť pracovných nástrojov a môže poškodiť elektrické náradie.

Vždy pracujte s rovnomernou rýchlosťou posuvu a dbajte na to, aby otáčky pílového kotúča zostali konštantné. Vyhnite sa zvyšovaniu rýchlosti posuvu (napr. pri spracovaní vlhkého dreva, tlakovo ošetreného dreva alebo hrčovitého dreva) a s tým súvisiacemu znižovaniu otáčok, aby sa zabránilo prehriatiu zubov pílového kotúča.

Rezací výkon a kvalita rezu závisia predovšetkým od stavu pílového listu a tvaru jeho zubov. Používajte preto len ostré pílové listy, ktoré sú vhodné pre konkrétny obrábaný materiál.

Rezanie dreva

Správna vol'ba pilového listu sa riadi druhom dreva, kvalitou dreva a tým, či sa požadujú so zretel'om na smer vlákna po-zdlžne alebo priečne rezy.

Pri pozdlžnych rezoch do smrekového dreva vznikajú dlhé, špirálovité triesky.

Bukový a dubový prach je mimoriadne zdravie ohrozujúci, preto pracujte len s odsávaním prachu.

Rezanie neželezných kovov

Upozornenie: Používajte len ostrý pílový kotúč vhodný pre neželezné kovy. To Vám zaručí vytvorenie čistého rezu a zabráni zablokovaniu pílového listu.

Ručné elektrické náradie prisúvajte k obrobku v zapnutom stave a narezávajte ho opatrne. Potom pracujte d'alej s malým posuvom a bez prerušovania.

Pri rezaní profilov začínajte rezať vždy na úzkej strane, pri U-profiloch nikdy nezačínajte rezať na otvorenej strane. Ak sú profily dlhé, podložte ich, aby ste zabránili zablokovaniu pílového listu a vyhli sa spätnému rázu ručného elektrického náradia.

Rezanie s paralelným dorazom (pozri obrázok D)

Paralelný doraz (11) umožňuje presné rezy pozdlíž hrany obrobku, prípadne rezanie pásov rovnakých rozmerov.

Povoľte krídlovú skrutku (7) a posuňte stupnicu paralelného dorazu (11) cez vedenie v základnej doske (14). Nastavte požadovanú šírku rezu ako hodnotu na stupnici na príslušnom označení rezu (10), príp. (9), pozri odsek „Značky rezu“. Krídlovú skrutku (7) opäť utiahnite.

Rezanie s pomocným dorazom (pozri obrázok E)

Pri obrábaní väčších obrobkov resp. pri rezaní rovných hrán môžete ako pomocný doraz upevnit na obrobok nejakú dosku alebo lištu a potom viest kotúčovú pílu základnou doskou pozdlž tohto pomocného dorazu.

Rezanie s vodiacou lištou (GKS 55+ G/GKS 55+ GCE) (pozri obrázok F)

Pomocou vodiacej lišty (30) môžete vykonať priamočiare rezy.

Gumené tesnenie na vodiacej lište slúži ako ochrana proti vytrhávaniu materiálu, ktorá pri drevených obrobkoch zabraňuje vytrhávaniu povrchovej plochy materiálu. Pílový kotúč musí zubami priamo priliehať na gumené tesnenie.

Gumené tesnenie sa musí pred prvým rezom s vodiacou liš-tou (30) prispôsobit použitej kotúčovej píle. Položte vodiacu lištu (30) po celej dlžke na obrobok. Nastavte híbku rezu v hodnote cca 9 mm a pravouhlý uhol zošikmenia. Zapnite kotúčovú pílu a veďte ju rovnomerným pohybom a miernym posuvom v smere rezu.

Spojovacím prvkom (32) môžete spojit vodiace lišty. Upevnenie sa uskutoční pomocou štyroch skrutiek, ktoré sa nachádzajú v spojovacom prvku.

Údržba a servis

Údržba a čistenie

Pred všetkými prácami na elektrickom náradí vytiah-nite sieťovú zástrčku zo zásuvky.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.

Ak je potrebná výmena pripájacieho vedenia, musí ju vykonat Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti.

Výkyvný ochranný kryt sa musí dať vždy volne pohybovať a musí sa samočinne uzavierať. Okolie výkyvného ochranného krytu preto udržiavajte vždy v čistote. Odstráňte prach a triesky pomocou štetca.

Pílové kotúče bez povrchovej vrstvy je možné chránit pred nástupom korózie tenkou vrstvou oleja neobsahujúceho kyseliny. Pred pílením olej opat odstráňte, inak by sa drevo zaflákovalo.

Zvyšky živice alebo gleja na pílovom liste negatívne ovplyvňujú kvalitu rezu. Po použití preto pílové listy hned vyčistite.

Zákaznícka služba a poradenstvo ohľadom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Đalšie adresy servisov nájdete na:

Elektrické náradie, príslušenstvo a obaly treba odovzdat na ekologickú recykláciu.

Elektrické náradie, ktoré už nie je vhodné na používanie, sa musí likvidovať oddelene. Využívajte na to určené zberné systémy.

Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.

Magyar
