NAUDOJIMO INSTRUKCIJA GKS 55+ GCE Professional BOSCH

Lietuvių k. ......Puslapis 226

한국어 ...... 페이지 234

عربية 242

۲۴۹ فارسی کفحه 249

CE/UKCA

l/i

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ISPÈJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su

maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujuų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su jžemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugikli. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dèmesi i tai, ką darote, ir dirbdami su elektriniu jrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavarge arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dévėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai

pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali jvykti nelaimingas atsitikimas.
Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyra. Tvirtai stovėdami ir gerai išlaikydami pusiausvyra galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
Prieš reguliuodami elektrini įrankį, keisdami darbo įrankius ar prieš valydami elektrini įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.

228 | Lietuvių k.

Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Techniné priežiūra

Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su diskiniais pjūklais

Pjovimo operacijos

▶ BAVOJUS: nekiškite rankų i pjovimo zoną ir prie pjūklo disko. Antraja ranka laikykite papildomą rankeną arba variklio korpusą. Jei pjūklas laikomas abiem ra- nkomis, tai pjūklo diskas jų nesužalos.
▶ Nelieskite apdirbamojo ruošinio iš apačios. Apsauginis gaubtas neapsaugos jūsų nuo ruošinio apačioje išlindusio pjūklo disko.
Nustatykite pjovimo gyli pagal ruošinio storj. Diskas ruošinio apačioje turi išljisti šiek tiek mažiau nei per vieną disko dainties aukštj.
Pjaunamojo ruošinio niekada nelaikykite rankose ir neparemkite jo savo koja. Patikimai jį įtvirtinkite stabiliame įtvare. Labai svarbu tinkamai pasiruošti darbui, kad sumažintumėte kūno sužalojimų pavojų, išvengtumėte pjūklo strigimo arba neprarastumėte įrankio kontrolės.
▶ Jei atliekate darbus, kurių metu pjovimo įrankis gali kliudyti paslėptus elektros laidus arba paties elektrinio įrankio maitinimo laidą, elektrinį įrankį laikykite už izoliuotų rankenu. Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso dalyse gali atsirasti jtampa ir trenkti elektros smūgis.
▶ Atlikdami išilginį pjūvį visada naudokite lygiagrečiają atramą ar kreipiamają liniuotę. Tada pjausite tiksliau ir sumažinsite pjūklo strigimo tikimybę.
Naudokite tik tinkamo dydžio pjūklo diskus ir su tinkama tvirtinimo kiauryme (pvz., rombo formos arba apvalia). Pjūklo diskai, kurie neatitinka pjūklo tvirtinamuju dalių formos, sukasi ekscentriškai, todėl iškyla pavojus nesuvaldyti jrankio.
▶ Niekada nenaudokite pažeistų ar netinkamų pjūklo disko tarpinių poveržlių ir varžtu. Pjūklo disko tarpinės poveržlės ir varžtai buvo sukonstruoti specialiai jūsų pjūk-

lui, kad būtų užtikrintas optimalus rezultatas ir saugus darbas.

Atatranka – priežastys ir atitinkamos saugos nuorodos

- atatranka yra staigi reakcija dėl įsprausto, užsikirtusio ar netinkamai nukreipto pjūklo disko, kai pjūklas nekontroliuo-jamai iššoka iš ruošinio ir ima judėti link dirbančiojo;

• jei pjūklo diskas per stipriai prispaudžiamas arba užspaudžiamas j apačią siaurėjančiame pjūvio plyšyje, jis sustoja, o veikiantis variklis staiga meta prietaisą atgal link dirbančiojo;
• jei pjaunant pjūklo diskas yra pasukamas ar netinkamai nukreipiamas, pjūklo disko užpakalinės briaunos dantys gali jsi-kabinti į medžio paviršių ir tada, pjūklo diskui išsilaisvinus iš plyšio, pjūklas atšoka link dirbančiojo.

Atatranka yra įrankio netinkamo naudojimo ar valdymo rezultatas; jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų saugos priemonių.

Pjūkla visada tvirtai laikykite abiem rankom, o rankas laikykite tokioje padėtyje, kad galėtumėte įveikti ata-trankos jėgas. Jūsų kūnas turėtų būti iš šono prie pjūklo disko, bet jokiu būdu ne vienoje linijoje su pjūklo disku. Dėl atatrankos pjūklas gali atšokti atgal, bet dir-bantysis, jei imasi atitinkamų priemonių, atatrankos jėgas gali kontroliuoti.
▶ Jei pjūklo diskas užstringa arba norite nutraukti darba, išjunkite pjūkla ir ramiai laikykite ji ruošinyje, kol pjūklo diskas visiškai sustos. Niekada nebandykite ištraukti pjūklo iš ruošinio ar traukti pjūklo atgal, kol ašmenys dar juda, nes tai gali sukelti atatranką. Nustatykite ir pašalinkite pjūklo disko strigimo priežastj.
▶ Jei vėl norite ijungti ruošinyje paliktą pjūklą, centruokite pjūklo diską pjūvio plyšyje ir patikrinkite, ar pjūklo dantys nėra įsikabinę į ruošinį. Jei pjūklo diskas įstrigęs, vėl ijungus pjūklą, jis gali iškilti į viršų arba sukelti ata-tranką.
Dideles plokštes paremkite, kad sumažintumėte ata-trankos riziką dėl stringančio pjūklo disko. Didelės plokštės dėl savo svorio išlinksta. Plokštes reikia atremti abejose pusėse, t.y. šalia pjovimo linijos ir šalia plokštės krašto.
▶ Nenaudokite neaštrių ar pažeistų pjūklo diskų. Neaštrūs ar netinkamai praskėsti pjūklo dantys palieka siauresnį pjovimo taką, todėl atsiranda per didelė trintis, stringa pjūklo diskas ir sukeliama atatranka.
Prieš pradėdami pjauti tvirtai užveržkite įveržimo svirteles, kuriomis reguliuojamas pjovimo gylis ir pjūklo disko posvyrio kampas. Jei pjaunant keičiasi pjūklo disko padėtis, diskas gali jstrigti ir sukelti atatranką.
Būkite ypač atsargūs pjaudami sienose ar kituose ne-permatomuose paviršiuose. Panyrantis i ruošinj pjūklo diskas pjaudamas paslėptus objektus gali įstrigti ir sukelti atatranką.

Apatinio apsauginio gaubto funkcija

Prieš kiekvieną naudojimą patikrinkite, ar apatinis apsauginis gaubtas tinkamai użsidaro. Nenaudokite pjūklo, jei apatinis apsauginis gaubtas negali laisvai

judėti ir tuojau neužsidaro. Niekada neužfiksuokite ir nepririškite gaubto, nes tuomet pjūklo diskas bus neapsaugotas. Pjūklui netyčia nukritus, gali jlinkti apsauginis gaubtas. Naudodamiesi pakėlimo rankenėle, apsauginį gaubtą atidarykite ir jsitikinkite, kad jis juda laisvai ir neliečia nei pjūklo disko, nei jokios kitos dalies, nustačius bet kokį pjūklo disko posvyrio kampą ir bet kokį pjovimo gylj.

▶ Patikrinkite, kaip veikia apatinio apsauginio gaubto spyruoklès. Jei apsauginis gaubtas ir spyruoklé veikia netinkamai, prieš naudojant reikia atlikti techninę priežiūrą. Dėl pažeistų dalių, lipnių nuosėdų ar susikaupusių nešvarumų apatinis apsauginis gaubtas gali lėčiau judėti.
Apatinį apsauginį gaubtą rankiniu būdu atidaryti leidžiama tik atliekant specialius pjūvius, pvz., darant įpjovas ir pjaunant kampu. Atidarykite apatinį apsauginį gaubtą pakėlimo rankenėle ir, kai tik pjūklo diskas sulįs į ruošinį, ją atleiskite. Atliekant visus kitus pjovimo darbus apatinis apsauginis gaubtas turi atsidaryti ir užsidaryti savaime.
▶ Jei apatinis apsauginis gaubtas neapgaubė pjūklo disko, pjūklo ant pjovimo stalo ar ant grindų nedėkite. Jei apsauginis gaubtas neuždarytas, iš inercijos besisukančio disko varomas pjūklas juda pjovimo krypčiai priešinga kryptimi ir pjauna viską, kas pasitaiko kelyje. Turėkite omenyje, kad atleidus jungiklj, pjūklo diskas dar kurį laiką sukasi iš inercijos.

Papildomos saugos nuorodos

▶ Nekiškite rankų i drožlių išmetimo angą. Besisukančios dalys gali sužaloti.
▶ Su pjūklu neatlikite darbų virš galvos. Taip dirbdami, negalėsite patikimai kontroliuoti elektrinį įrankį.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali jvykti sprogimas. Pažeidus vandentiekio vamzdį, galima padaryti daug materialinės žalos arba gali trenkti elektros smūgis.
Darbo metu elektrini įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti. Abiem rankomis laikomas elektrinis įrankis yra saugiau valdomas.
▶ Nenaudokite elektrinio įrankio stacionariai. Jis nėra skirtas darbui su pjovimo stalu.
Darydami įpjovas, kurias pjaunate ne stačiu kampu, įtvirtinkite kreipiamają plokšte, kad ji nenuslystų i šoną. Plokštei nuslydus i šoną, pjūklo diskas gali užstrigti ir sukelti atatranką.
▶ İtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka.
▶ Prieš padėdami elektrini įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali

jstrigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektrinio jrankio.

▶ Nenaudokite pjovimo diskų, pagamintų iš HSS plieno. Tokie diskai gali greitai sulūžti.
▶ Nepjaukite nespalvotuju metalu. Jkaitusios drožlės gali uždegti dulkių nusiurbimo įrangos dalis.
Dirbkite su apsaugine kauke.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorody ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį j paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Elektrinis jrankis yra skirtas išilginiams ir skersiniams pjūviams medienoje atlikti, tiesia linija ir kampu, padėjus ruošinį ant tvirto pagrindo. Su atitinkamais pjūklo diskais taip pat galima pjauti plonasienius spalvotuosius metalus, pvz., profiliuočius.

Juoduosius metalus apdoroti draudžiama.

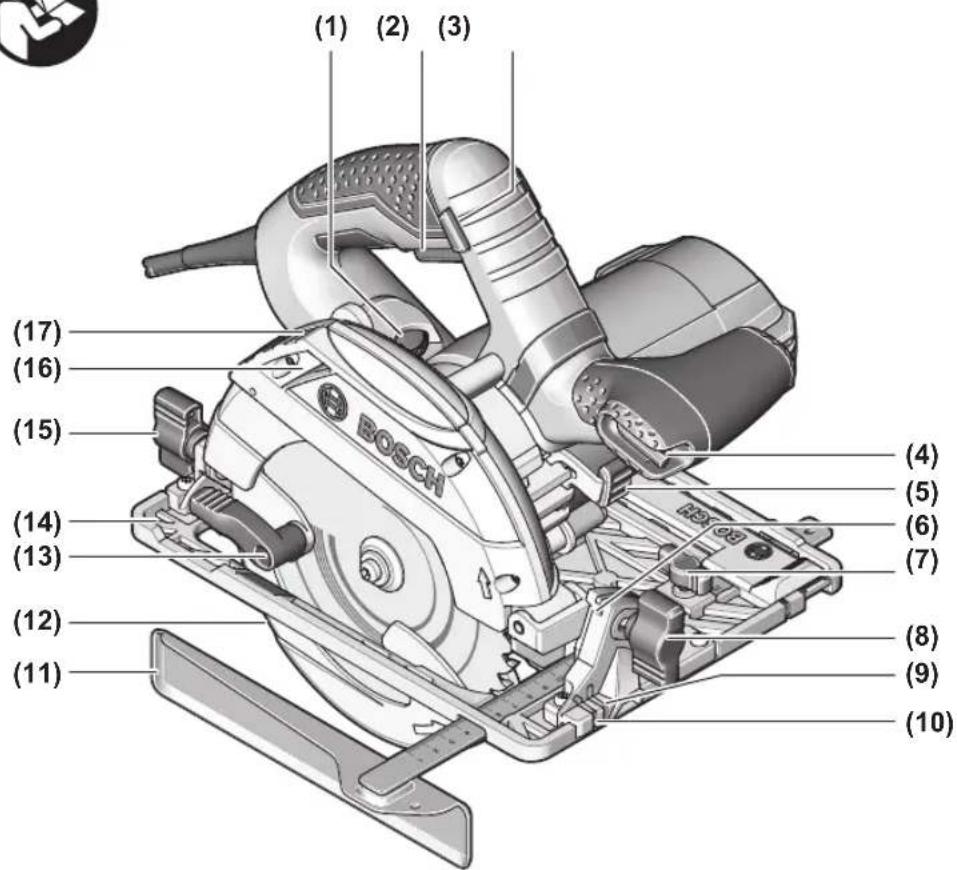

Pavaizduoti įrankio elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius.

(1) Išankstinio sūkių nustatymo reguliatoriaus ratukas (GKS 55+ GCE)
(2) Ijungimo-išjungimo jungiklis
(3) Jjungimo-išjungimo jungiklio jjungimo blokatorius
(4) Šešiabriaunis raktas
(5) Suklio fiksuojamasis klavišas
(6) Pjovimo kampo nustatymo skalė
(7) Sparnuotasis varžtas lygiagrečiajai atramai fiksuoti
(8) Sparnuotasis varžtas pjūvio kampui reguliuoti
(9) Pjūvio žymė 45°

(10) Pjūvio žymė 0°

(11) Lygiagrečioji atrama ^a)

(12) Slankusis apsauginis gaubtas

(13) Slankiojo apsauginio gaubto reguliavimo svirtelė

(14) Pagrindo atraminé plokště

(15) Sparnuotasis varžtas pjūvio kampui reguliuoti (GKS 55+ G/GKS 55+ GCE)

(16) Pjuvenų išmetimo anga

(17) Apsauginis gaubtas

(18) Rankena (izoliuotas rankenos paviršius)

(19) Papildoma rankena (izoliuotas rankenos paviršius)

(20) Tvirtinamasis varžtas su poveržle

(21) Prispaudžiamoji jungè

230 | Lietuvių k.

(22) Pjūklo diskas a)
(23) Tvirtinamoji junge
(24) Pjūklo suklys
(25) Nusiurbimo adapterio tvirtinamasis varžtas ^a)
(26) Nusiurbimo adapteris a)
(27) Jveržimo svirtelė pjovimo gyliui nustatyti
(28) Pjūvio gylio skalė

(29) Veržtuvų pora b)
(30) Lygiagrečioji atrama ^a)
(31) Nusiurbimo žarna ^a)
(32) Jungiamasis elementas ^a)
a) Ši papildoma įranga i standartinį tiekiamą komplektą nejeina.
b) standartinis (nejeina i standartinj tiekiamą komplektą)

Techniniai duomenys

Diskinis pjūklas GKS 165 GKS 55+ G GKS 55+ GCE
Gaminio numeris		3 601 F76 1.. 3 601 F82 0.. 3 601 F82 1..
Nominali naudojamoji galia W 1100 1200 1350
Tuščiosios eigos sūkių skaičius min	-1	4900 4900 2100–4700
Maks. pjovimo gylis
- kai įstrižo pjūvio kampas 0° mm 66 63 63
- kai įstrižo pjūvio kampas 45° mm 47 47,5 47,5
Suklio fiksatorius ● ● ●
Sūkių skaičiaus išankstinis nustatymas		-- ●
Elektroninis sūkių stabilizatorius -- ●
Paleidimo srovės ribotuvas		-- ●
Inercinis stabdys		- ● ●
Pagrindo plokštės matmenys	mm	235×138×8	252×194×8,5	252×194×8,5
Pjūklo disko skersmuo	mm	165	165	165
Pjūklo disko kiaurymė	mm 20 20 20
Svoris ^A)	kg	3,6	3,8	3,8
Apsaugos klasė		☐/II	☐/II	☐/II

A) Svoris be maitinimo laido ir be kištuko
Duomenys galioja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.
Vertës gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygu. Daugiau informacijos rasite www.bosch-professional.com/wac.

Informacija apie triukšma ir vibracija

		GKS 165 GKS 55+ G	GKS 55+ GCE
		3 601 F76 1..	3 601 F82 0..	3 601 F82 1..
Triukšmo emisijos vertės nustatytos pagal EN 62841-2-5.
Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia:
Garso slėgio lygis	dB(A)	94	94	94
Garso galios lygis	dB(A)	102	102	102
Paklaida K	dB	3	3	3
Dirbkite su klausos apsaugos priemonėmis!
Vibracijos bendroji vertė ah(trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-5:
Medienos pjovimas:
ah	m/s2	4,0	4,0	< 2,5
K	m/s2	1,5	1,5	1,5
Metalo pjovimas:

		GKS 165 GKS 55+ G GKS 55+ GCE
a_h	m/s^2	< 2,5 < 2,5 < 2,5
K m/s	^2	1,5 1,5 1,5

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisija buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.

Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir i laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

▶ Naudokite tik tokius diskus, kurių maksimalus leistinas greitis yra didesnis už elektrinio prietaiso tuščiosios eigos sūkių skaičių.

Pjūklo disko įdėjimas ir keitimas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.
Montuodami pjūklo diską mūvėkite apsaugines pirštines. Prisilietus prie pjūklo disko iškyla susižalojimo pavojus.
Su šiuo prietaisu kaip darbo įrankių jokiu būdu nenau-dokite šlifavimo diskų.
Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudojimo instrukcijoje ir ant elektrinio įrankio pateiktus duomenis ir yra patikrinti pagal EN 847-1 bei atitinkamai paženklinti.

Pjūklo disko pasirinkimas

Rekomenduojamų pjūklo diskų apžvalgą rasite šios instrukcijos gale.

Pjūklo disko išmontavimas (žr. A pav.)

Pjovimo jrankj patogiausia pakeisti paguldžius elektrini jrankj ant priekinės variklio korpuso pusės.

• Paspauskite suklio fiksuojamajj klavišą (5) ir laikykite jj paspaustą.
  Suklio fiksuojamaji klaviša (5) spauskite tik tada, kai šlifavimo suklys visiškai sustojęs. Priešingu atveju gali- te pažeisti elektrinj jrankj.

• Šešiabriauniu raktu (4) išsukite tvirtinamajj varžtą (20), sukdami jj kryptimi ①.

• Slankuji apsauginj gaubtą (12) atgal ir laikykite ji tokioje padétyje.
  – Nuo šlifavimo suklio (24) nuimkite prispaudžiamają junge (21) ir pjūklo diską (22).

Pjūklo disko sumontavimas (žr. A pav.)

Pjovimo jrankj patogiausia pakeisti paguldžius elektrinj jrankj ant priekinės variklio korpuso pusės.

• Nuvalykite pjūklo diską (22) ir visas tvirtinamąsias dalis, kurias ruošiatės montuoti.
• Slankuji apsauginj gaubtą (12) atgal ir laikykite ji tokioje padętyje.
  – Uždékite pjūklo diską (22) ant tvirtinamosios jungės (23). Pjūklo dantų pjovimo kryptis (rodyklė ant pjūklo disko) ir sukimosi krypties rodyklė ant apsauginio gaubto (12) turi sutapti.
  – Uždėkite tvirtinamają jungę (21) ir užveržkite tvirtinamajj varžtą (20), sukdami jį kryptimi ②. Atkreipkite dėmesį j tinkamą tvirtinamosios jungės (23) ir prispaudžiamosios jungės (21) montavimo padėtį.
• Paspauskite suklio fiksuojamajj klavišą (5) ir laikykite jj paspaustą.
• Šešiabriauniu raktu (4) užveržkite tvirtinamaji varžtą (20), sukdami ② kryptimi. Užveržimo momentas turi būti lygus 6–9 Nm, tai atitinka užveržimą ranka plius ¼ sūkio.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vežį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo įrangą.
• Pasirūpinkite geru darbo vietos vėdinimu.
• Rekomenduojama dévěti kvépavimo taků apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

232 | Lietuvių k.

Nusiurbimo adapterio montavimas (žr. B pav.)

Nusiurbimo adapterj (26) stumkite ant drožlių išmetimo angos (16), kol užsifiksuos. Nusiurbimo adapterj (26) papildomai užfiksuokite varžtu (25).

Prie nusiurbimo adapterio (26) galima prijungti 35 mm skersmens nusiurbimo žarna.

▶ Neprijungus išorinės dulkių nusiurbimo įrangos, nusiurbimo adapterį naudoti draudžiama. Priešingu atveju gali užsikimšti nusiurbimo kanalas.
Prie nusiurbimo adapterio dulkių surinkimo maišelį prijungti draudžiama. Priešingu atveju gali užsikimšti nusiurbimo sistema.

Siekiant užtikrinti optimalų nusiurbimą, reikia reguliariai išvalyti nusiurbimo adapterį (26).

Išorinis dulkių nusiurbimas

Nusiurbimo žarną sujunkite su dulkių siurbliu (papildoma įranga). Apžvalgą, kaip prijungti prie įvairių dulkių siurblių, rasite šios instrukcijos gale.

Elektrinj jrankj galima prijungti tiesiai prie Bosch universalaus siurblio su nuotolinio jjungimo jrenginiu kištukinio lizdo. Jjungus elektrinj jrankj, siurblys jsijungs automatiškai. Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlems ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, věžj sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.

Naudojimas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Veikimo režimai

Pjovimo gylio nustatymas (žr. C pav.)

Pjovimo gylį nustatykite pagal ruošinio storį. Pjūklas ruošinio apačioje turi išljsti šiek tiek mažiau nei per vieną pjūklo dainties aukštį.

Atleiskite jveržimo svirtelę (27). Jeigu norite nustatyti mažesnj pjovimo gylj, atitraukite pjūklą nuo pagrindo plokštės (14); jeigu norite nustatyti didesnj pjovimo gylj, paspauskite pjūklą link pagrindo plokštės (14). Nustatykite pageidauja-mą pjovimo gylj pagal pjovimo gylio skalę. Vėl užveržkite jveržimo svirtelę (27).

Jei atlaisvinus užveržiamają svirtelę (27) reikiamo pjovimo gylio nustatyti negalima, patraukite užveržiamają svirtelę (27) nuo pjūklo ir pasukite ją žemyn. Užveržiamają svirtelę (27) atleiskite. Kartokite šią operaciją, kol galėsite nustatyti norimą pjovimo gylj.

Jveržimo svirtelės (27) užveržimo jėgą galima papildomai su-reguliuoti. Tuo tikslu jveržimo svirtelę (27) nusukite, per-statykite ją ne mažiau kaip 30° laipsnių prieš laikrodžio rodyklę pasuktoje padėtyje ir vėl priveržkite.

Jei užveržus užveržiamają svirtelę (27) reikiamo pjovimo gylio negalima pakankamai užfiksuoti, patraukite užveržiamają svirtelę (27) nuo pjūklo ir pasukite ją aukštyn. Užveržiamają svirtelę (27) atleiskite. Kartokite šią operaciją, kol užfik-suosite pjovimo gylj.

Istrižo pjūvio kampo nustatymas (GKS 55+ G/GKS 55+ GCE)

Patogiausia dirbti paguldžius elektrinį įrankį ant priekinės apsauginio gaubto pusės (17).

Atlaisvinkite sparnuotuosius varžtus (15) ir (8). Paverskite pjūklą i šoną. Skalėje (6) nustatykite pageidaujamą pjovimo kampą. Vėl užveržkite sparnuotuosius varžtus (15) ir (8).

Nuoroda: Pjaunant kampu, pjūvio gylis yra mažesnis nei nustatytas pjūvio gylio skalėje (28).

Istrižo pjūvio kampo nustatymas (GKS 165)

Patogiausia dirbti paguldžius elektrinį įrankį ant priekinės apsauginio gaubto pusės (17).

Atlaisvinkite sparnuotaji varžta (8). Paverskite pjūklą j šoną. Skalėje (6) nustatykite pageidaujamą pjovimo kampa. Tvirtai užveržkite sparnuotaji varžta (8).

Nuoroda: Pjaunant kampu, pjūvio gylis yra mažesnis nei nustatytas pjūvio gylio skalėje (28).

Pjūvio linijos žymės

0 45

0 45

Pjūvio žymė 0° (10) rodo pjūklo disko padėtį atliekant pjūvj stačiu kampu. Pjūvio žymė 45° (9) rodo pjūklo disko padėtį atliekant pjūvj 45° kampu.

Kad pjūvis būtų tikslus, diskinį pjūklą pridėkite prie ruošinio, kaip pavaizduota paveikslėlyje. Prieš pradedant pjauti, geriausia atlikti bandomajį pjūvj.

Paruošimas naudoti

- Atkreipkite dėmesį i tinklo įtampa! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje lentelėje nurodytais duomenimis.

ljungimas ir išjungimas

▶ Isitikinkite, kad galite paspausti ijungimo-išjungimo jungikli nepaleisdami rankenos.

Norėdami elektrinį elektrinį įrankį jjungti, pirmiausia paspauskite jjungimo blokatorių (3), o po to paspauskite jjungimo-išjungimo jungiklj (2) ir laikykite jį paspaustą.

Norėdami elektrinį įrankį išjungti, atleiskite jjungimo-išjungimo jungiklj (2).

Nuoroda: Dél saugumo jjungimo-išjungimo jungiklio (2) už-fiksuoti negalima, dirbant su įrankiu jis visada turi būti laikomas nuspaustas.

Sūkių skaičiaus išankstinis nustatymas (GKS 55+ GCE)

Su sūkių skaičiaus nustatymo reguliatoriaus ratuku (1) reikiamą sūkių skaičių galite nustatyti net ir prietaisui veikiant.

Sūkių skaičius priklauso nuo naudojamo pjūklo disko ir apdirbamos medžiagos (žr. pjūklo diskų apžvalgą šios naudojimo instrukcijos gale). Taip apsaugosite pjūklo dantis nuo perkaitimo pjaunant.

Inercinis stabdys (GKS 55+ G/GKS 55+ GCE)

Integruotas inercinis stabdys sutrumpina pjūklo disko sukimąsi iš inercijos išjungus elektrinį įrankį.

Paleidimo srovės ribotuvas (GKS 55+ GCE)

Elektroninis paleidimo srovės ribotuvas riboja galią elektrinio įrankio jjungimo metu, todėl elektrinį įrankį galima naudoti su 16 A saugikliu.

Elektroninis sūkių skaičiaus stabilizatorius (GKS 55+ GCE)

Elektroninis sūkių skaičiaus stabilizatorius palaiko beveik pastovų nustatytą sūkių skaičių tiek veikiant prietaisui tuščiaja eiga, tiek su apkrova, ir užtikrina tolygų darbo našumą.

Darbo patarimai

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Pjūvio plotis priklauso nuo naudojamo pjūklo disko.

Saugokite pjūklo diskus nuo smūgių ir sutrenkimų.

Kad užtikrintumėte gerą pjūvio kokybę, elektrinį jrankį tolygia ir nedidele pastūma stumkite pjovimo kryptimi. Per didelė pastūma labai sutrumpina darbo įrankių naudojimo laiką, taip pat gali būti pakenkta elektriniam įrankiui.

Visada dirbkite tolygia pastūma ir stebėkite, kad pjūklo disko sūkių skaičius liktų pastovus. Stenkitės nedidinti pastūmos (pvz., apdirbdami drėgną medieną, slėginiu būdu apdorotą medieną arba šakotą medieną) ir su tuo susijusio greičio mažinimo, kad neperkaistų pjūklo dantys.

Pjovimo našumas ir kokybė labai priklauso nuo pjūklo disko būklės ir jo dantų formos. Todėl naudokite tik aštrius ir tik apdirbamam ruošiniui pritaikytus pjūklus.

Medienos pjovimas

Tinkamą pjūklo diską reikia pasirinkti pagal medžio rūšj, kokybę ir pagal tai, ar bus pjaunama išilgine ar skersine kryptimi.

Atliekant išilginius pjūvius eglès medienoje susidaro ilgos, spiralés formos drožlès.

Buko ir ažuolo dulkės labai kenkia sveikatai, todėl šiuos ruošinius pjaukite tik su dulkių nusiurbimo įranga.

Spalvotuju metalu pjovimas

Nuoroda: naudokite tik spalvotiesiems metalams skirtą aštrų pjūklo diską. Tai užtikrins švarų pjūvj ir apsaugos pjūklo diską nuo užstrigimo.

Jungtą prietaisą veskite link ruošinio ir atsargiai įpjaukite. Po to maža pastūma ir be pertrūkių pjaukite toliau.

Norėdami pjauti profilius, pradėkite pjauti siaurąją pusę, o U formos profilių niekada nepradėkite pjauti atviroje pusėje. Kad išvengtumėte pjūklo disko užstrigimo ir prietaiso atatrankos, ilgus profilius atitinkamai atremkite.

Pjovimas su lygiagrečiaja atrama (žr. D pav.)

Su lygiagrečiają atrama (11) galima tiksliai pjauti išilgai ruošinio krašto arba išpjauti vienodo pločio juostas.

Atlaisvinkite sparnuotajj varžtą (7) ir stumkite lygiag-rečiosios atramos (11) skalę per kreipiamąsias, esančias pagrindo plokštėje (14). Prie atitinkamos pjūvio linijos žymės (10) ar (9) skalę nustatykite norimą pjūvio plotį, žr. skyrių „Pjūvio linijos žymės“. Tvirtai užveržkite sparnuotajj varžtą (7).

Pjovimas su pagalbine kreipiamaja (žr. E pav.)

Norėdami apdirbti didelį ruošinį ar pjauti tiesiai, prie ruošinio kaip pagalbinę kreipiamają galite pritvirtinti lentą ar juostą ir stumti diskinį pjūkla su pagrindo plokšte palei pagalbinę kreipiamają.

Pjovimas su kreipiamaja juosta (GKS 55+ G/GKS 55+ GCE) (žr. F pav.)

Naudojant kreipiamają juostą (30), galima frezuoti tiesias linijas.

Ant kreipiamosios juostos esantis guminis liežuvėlis apsaugo nuo paviršiaus išdraskymo, todėl pjaunant medienos ruošinius paviršius neišdraskomas. Norint tai užtikrinti, pjūklo diskas dantimis turi priglusti prie guminio liežuvėlio.

Prieš pirmą kartą pjaunant su kreipiamaja juosta (30), gu-minį liežuvėlj reikia priderinti prie naudojamo diskinio pjūklo. Kreipiamają juosta (30) visu ilgiu uždėkite ant ruošinio.

Nustatykite apytikriai 9 mm pjovimo gylj ir statų pjūvio kampa. Diskinį pjūkla jjunkite ir tolygia nedidele pastūma stumkite pjovimo kryptimi.

Jungiamuoju elementu (32) galite sujungti dvi kreipiamąsias juostas. Jos suveržiamos keturiais jungiamajame elemente esančiais varžtais.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius elektrinio įrankio reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Slankusis apsauginis gaubtas turi laisvai judėti ir savaime užsidaryti. Todėl slankujj apsauginį gaubtą ir aplink jį esančias dalis reguliariai valykite. Teptuku pašalinkite dulkes ir drožles.

Specialiu sluoksniu nepadengtus pjūklus galima apsaugoti nuo korozijos užtepus ploną sluoksnį alyvos, kurios sudėtyje nėra rūgščių. Prieš naudodami pjūklą alyvą nuvalykite, priešingu atveju ant medienos atsiras dėmių.

Sakų ir klijų liekanos ant pjūklo disko kenkia pjūvio kokybei. Todėl iškart po naudojimo pjūklo diską nuvalykite.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Nemeskite elektrinių įrankių į buitinių atlieku konteinerius!

Tik ES šalims:

Nebetinkami naudoti elektriniai jrankiai turi būti šalinami atskirai. Naudokitės numatytomis surinkimo sistemomis.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

한국어

안전 수칙

전동공구 일반 안전 수칙

경고
