NÁVOD NA OBSLUHU LD 15-10 125 Flex

Vylúčenie zodpovednosti ..... 186

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE

Označuje aplikačné tipy a dôležité informácie.

Symboly na náradí

Pokyn pre likvidáciu použitého spotrebiča (pozri strana 185)!

• predložený návod na obsluhu,
• „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),
• pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podla nich.

Toto elektrické náradie je konštruované podľa súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel.

Pri používaní môže napriek tomu dôjst' k ohrozeniu života používateľa alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt.

Používajte elektrické náradie len

• pre stanovené použitie,
• v bezchybnom bezpečnostne-technickom stave.

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Stanovené použitie

Sanačná brúska LD 15-10 125 R /

LD 15-10 125 / LDE 15-10 125 R je určená

– na živnostenské nasadenie v priemysle a remeslníctve,
– na brúšenie za sucha a hladenie betónu, omietky, poteru, pieskovca, šamotu a asfaltu,
– na odbrusovanie náterov a zvyškov lepidla na betóne alebo poteru,
– na prácu s diamantovými nástrojmi, ktoré sú pre toto náradie ponúkané firmou FLEX a sú schválené pre otáčky minimálne 10 000 ot./min.

Použitie rozbrusovacích kotúčov, hrubovacích brúsnych kotúčov alebo drôtených kief nie je prípustné.

Pri použití sanačnej brúsky LD 15-10 125 R /

LD 15-10 125 / LDE 15-10 125 R je

potrebné pripojit' vysávač triedy M.

Bezpečnostné upozornenia

VAROVANIE!

Prečítajte si všetky bezpečnostné pokyny a upozornenia v tomto návode a dodržiavajte ich. Chyby pri dodržiavaní výstražných upozornení a pokynov môžu spôsobit' úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Tento návod si dobre uschovajte pre neskoršie použitie.

■ Používajte toto elektrické náradie ako brúsku. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím.
Nedodržanie nasledujúcich pokynov môže viest' k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.
■ Toto elektrické náradie nie je vhodné na brúsenie s brúsnym papierom, pre prácu s drôtenými kefami, leštenie a rozbrusovanie.
Použitia, pre ktoré nie je elektrické náradí predpokladané, môžu spôsobit'ohrozenia a poranenia.
■ Nepoužívajte žiadne príslušenstvo, ktoré nebolo výrobcom predpokladané a odporúčané špeciálne pre toto elektrické náradie.
Len to, že príslušenstvo môžete na Vašom elektrickom náradí upevnit', nie je zárukou žiadneho bezpečného použitia.
- Prípustné otáčky vloženého nástroja musia byť najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradí.
Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomit' a lietat'.
■ Vonkajší priemer a hrúbka vloženého nástroja musia zodpovedat' rozmerovým údajom elektrického náradia.
Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryt' alebo kontrolovat'.
■ Brúsne kotúče, brúsne taniere alebo iné príslušenstvo sa musia presne hodit' na brúsne vreteno Vášho elektrického náradia.

Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viest' k strate kontroly.

Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím skontrolujte pracovné nástroje z hľadiska odlupovania a trhlín, brúsne taniere z hľadiska trhlín, obrúsenia a silného opotrebenia. Ked' elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hľadiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežat’ s najvyššími otáčkami.
Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.

■ Noste osobné ochranné pomôcky. Používajte podľa spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu.

Oči sa majú chránit' pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách. Protiprachová maska alebo ochranná dýchacia maska musia filtrovat' prach vznikajúci pri použití. Ked' ste dlhšiu dobu vystavení hlasitému hluku, môžete utripiet' stratu sluchu.

■ Dbajte u ostatných osôb na bezpečnú vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky.

Úlomky obrobku alebo zlomené pracovné nástroje môžu odletiet' a spôsobit' poranenie aj mimo priamu pracovnú oblast'.

• Držte náradie len za izolované plochy rukoväti, ak budete vykonávat' práce, pri ktorých môže pracovný nástroj zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel.
  Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

■ Ved'te siet'ový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov.

Ak stratíte kontrolu nad náradím, môže dojst' k pret'atiu alebo zachyteniu siet'ového kábla a Vaša ruka alebo paža sa môžu dostat' do otáčajúceho sa pracovného nástroja.

■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví.

Rotujúci pracovný nástroj sa môže dostat' do kontaktu s odkládacou plochou, čím môžete stratit' kontrolu nad elektrickým náradím.

■ Nenechajte nikdy elektrické náradie bežat' pri jeho nosení.

Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit' Váš odev a pracovný nástroj sa môže zavàtat' do Vášho tela.

Ventilátor motora vt'ahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.

Tieto materiály môžu iskry zapálit'.

Zvláštne bezpečnostné upozornenia pre brúsenie

■ Brúsne nástroje sa smú používat' len pre odporúčané možnosti použitia.

Napríklad: Nikdy nebrúste s bočnou plochou diamantového brúsneho taniera. Diamantové brúsne taniere sú určené na úber materiálu spodnou stranou brúsneho taniera. Bočné pôsobenie sily na tieto brúsne nástroje ich môže rozlomit'.

■ Používajte vždy nepoškodené upínacie príruby správnej velkosti a tvaru pre Vámi zvolený pracovný nástroj.

Vhodné príruby podopierajú pracovné nástroje a znižujú tým nebezpečenstvo zlomenia.

■ Nepoužívajte žiadne opotrebené pracovné nástroje od väčších elektrických náradí.

Pracovné nástroje pre väčšie elektrické náradia nie sú dimenzované pre vyššie otáčky menších elektrických náradí a môžu puknút'.

Spätný ráz a príslušné bezpečnostné pokyny

Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd'. Zaseknutie alebo blokovanie vedie k náhlemu zastaveniu rotujúceho pracovného nástroja. Tým sa nekontrolovateľné elektrické náradie urýchli v mieste zablokovania proti smeru otáčania vloženého nástroja.

Ked' sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytit' a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz. Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, podľa smeru otáčania kotúča v mieste zablokovania.

Pri tom môžu brúsne kotúče tiež puknút'.

Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabránit' vhodnými preventivnymi opatreniami, ako je nasledovne popísané.

- Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytit'. Používajte vždy prídavnú rukovát', ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu.

Obsluhujúca osoba môže vhodnými preventivnymi opatreniami ovládat' sily spätného rázu a reakčné sily.

Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov. Pri spätnom ráze sa pracovný nástroj môže pohybovat' nad Vašu ruku.

■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovat'. Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča v mieste zablokovania.
■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atď. Zabráňte tomu, aby sa vložené nástroje od obrobku odrazili a zasekli.

Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo ked' odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.

■ Nepoužívajte žiadne ret'azové alebo ozubené pílové kotúče. Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.

Ďalšie bezpečnostné pokyny

■ Používajte len predlžovacie káble schválené pre venkovné oblasti.
■ Neodporúča sa obrusovanie olovnatých farieb. Odstránenie olovených farieb by mal vykonávat' len odborník.
■ Neopracovávajte žiadne materiály, z których sa uvolňujú látky škodlivé zdraviu (napr. azbest). Urobte ochranné opatrenia, keď môže vznikat’ zdraviu škodlivý, horľavý alebo výbušný prach. Noste ochrannú masku proti prachu. Používajte odsávacie zariadenie.

VECNÉ ŠKODY!

■ Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné.

Hlučnost' a vibrácia

Hodnoty hluku a vibrácií boli zistené podľa EN 60745.

– Hladina akustického tlaku: 87,3 dB(A);
– Hladina akustického výkonu: 98,3 dB(A);
- Neistota: K = 3 dB.

Celková hodnota vibrácií (pri brúsení betónových plôch):

• Hodnota emisií: a
• Neistota: K = 1,5 m/s

$$ _ {h} = 6, 4 \mathrm{m} _ {2} ^ {2} \mathrm{s} $$

VAROVANIE!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.

UPOZORNENIE

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia.

Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'. Pre presný odhad kmitavého namáhania by sa mali tiež zohľadnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva.

Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zreteľne redukovat'. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

Technické údaje

		LD 15-10 125 R L	LD 15-10 125 LDE	E 15-10 125 R
Typ náradia Sanačná brúska
Siet'ové napätie V/Hz 230/50
Trieda ochrany		II / ☐
Príkon W 1.450
Otáčky ot./min 10.000 4.000	-10.000
Menovitý počet obrátok ot./min 11.700
Upnutie nástroja M14
max. priemer kotúča mm		125
Hmotnost' (bez pripojovacieho kábla)	kg	2,9	3,2	2,9

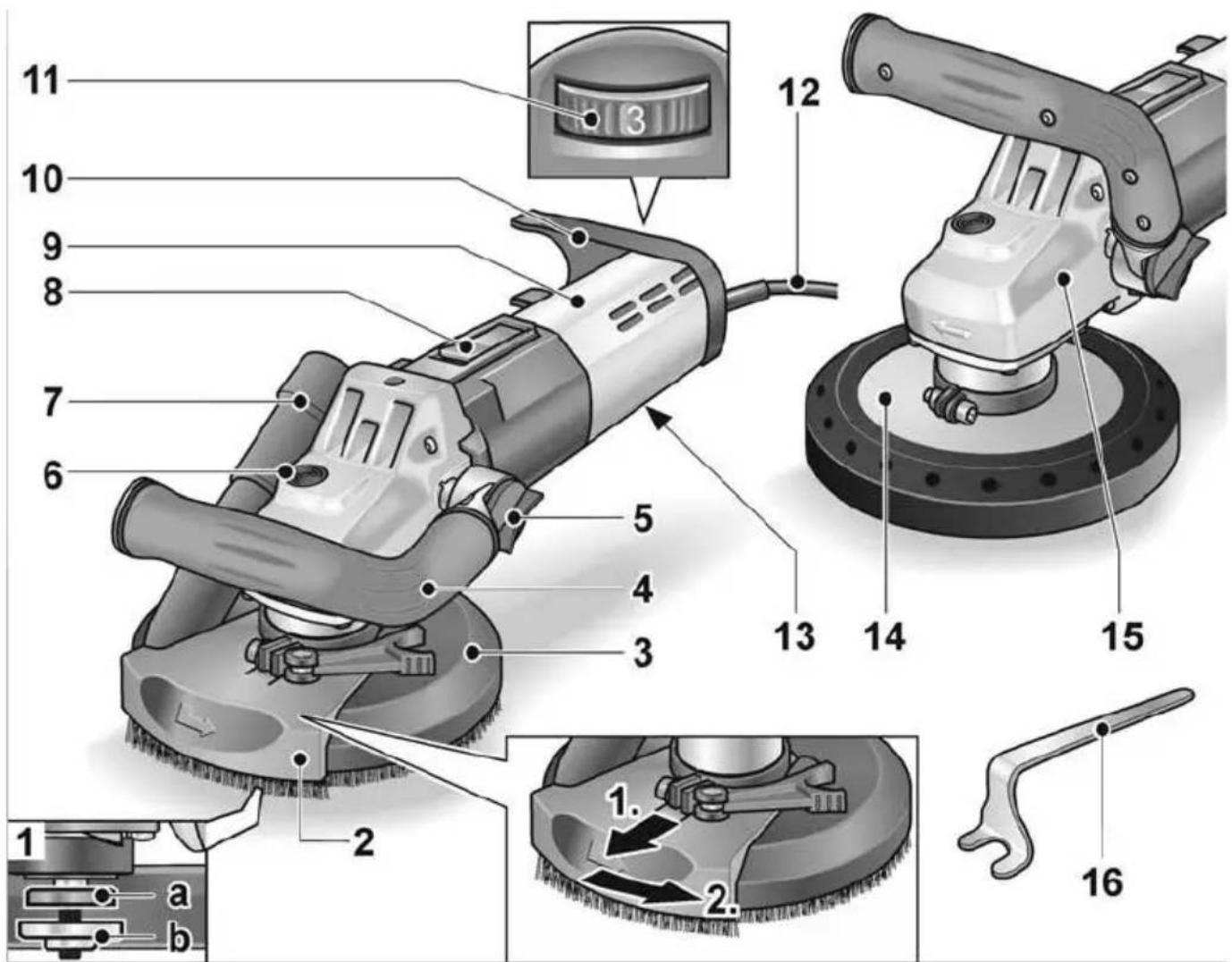

Na prvý pohlad

1 Vreteno so závitovou prírubou a Upínacia príruba b Upínacia matica
2 Otočný okrajový segment
3 Ochranný kryt s kefovým vencom (LD 15-10 125 R / LDE 15-10 125 R)
4 Rukovät', nastavitelná
5 Otočný gombík pre nastavenie rukoväte
6 Aretácia vretena Na znehybnenie vretena pri výmene nástroja.
7 Pripojovacie hrdlo na odsávanie
8 Kolieskový vypínač Na zapnutie a vypnutie. So zaskakovacou polohou pre trvalú prevádzku.

10 Držiak hadice
11 Nastavovacie koliesko na predvol'bu otáčok (LDE 15-10 125 R)
12 Pripojovací kábel 4,0 m so siet'ovou zástrčkou
13 Typový štítok
14 Ochranný kryt s gumovým odsávacím krúžkom (LD 15-10 125)
15 Hnacia hlava S výstupom vzduchu a šípkou smeru otáčania.
16 Integrovaný klúč

Návod na použitie

Pred uvedením do prevádzky

Vybalte elektrické náradie a príslušenstvo a skontrolujte kompletnost' dodávky a eventuálne prepravné poškodenia.

Nasadenie a výmena brúsnych prostriedkov

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

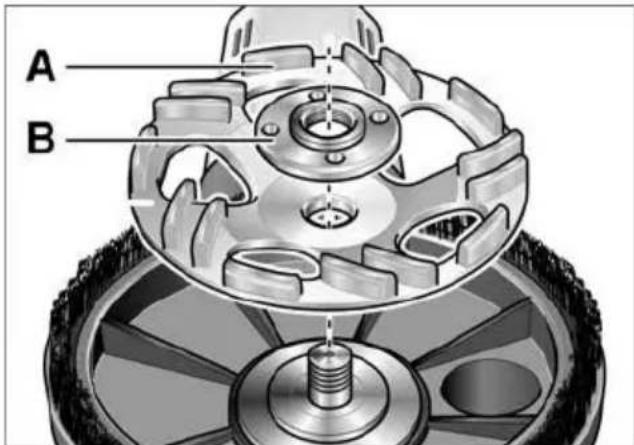

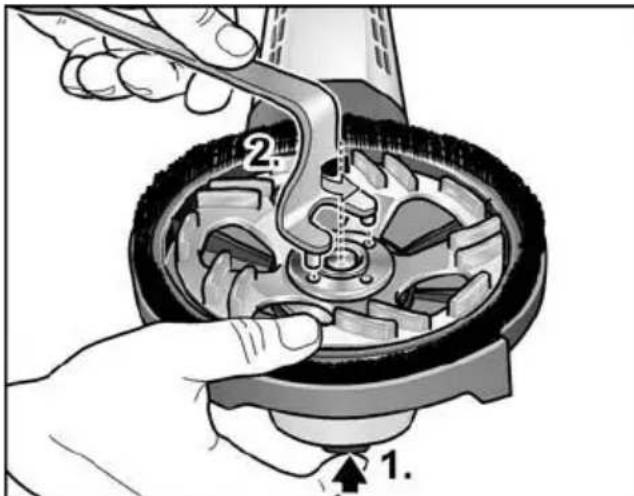

■ Stlačte aretáciu vretena a držte ju stlačenú (1.).
■ Pomocou integrovaného klúča odskrutkujte proti smeru otáčania hodinových ručičiek upínaciu maticu z vretena a vyberte ju (2.).
■ Vložte diamantový brúsny tanier (A) v správnej polohe.

A B

■ Naskrutkujte upínaciu maticiu (B) nákružkom smerom nahor na vreteno.

■ Stlačte aretáciu vretena a držte ju stlačenú.
■ Pomocou integrovaného klúča pevne utiahnite upínaciu maticu.
■ LD 15-10 125 R / LDE 15-10 125 R: Skontrolujte polohu ochranného krytu.

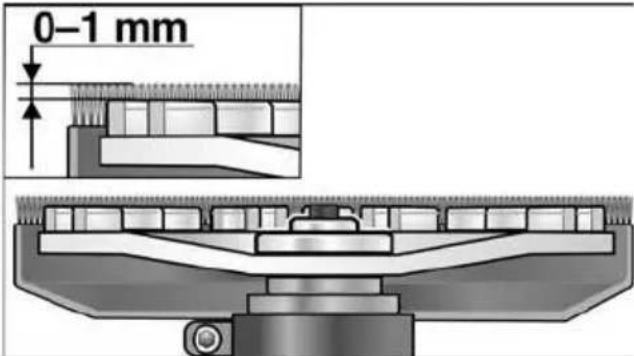

0-1 mm

Kefový veniec by mal prečnievať cca 0–1 mm cez brúsny tanier. V prípade potreby skorigujte (pozri „Prestavte ochranný kryt (LD 15-10 125 R / LDE 15-10 125 R)“).

■ Zastrčte siet'ovú zástrčku do zásuvky.
■ Zapnite elektrické náradie (bez zaskočenia) a nechajte ho cca 30 sekúnd v chode. Skontrolujte nevyváženost' a vibrácie.
■ Vypnite elektrické náradie.

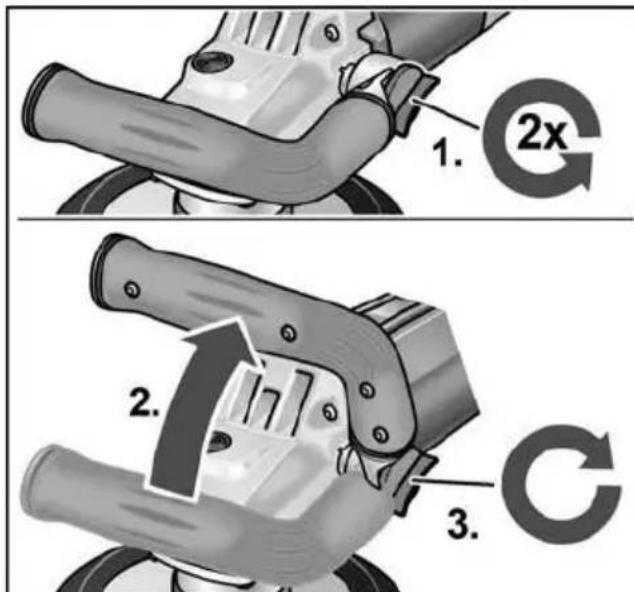

Nastavenie rukoväte

1. 2x 2. 3.

■ Povoľte otočný gombík pre nastavenie rukoväte o cca 2 otáčky proti smeru pohybu hodinových ručičiek.

■ Nastavte rukovät' do požadovanej polohy (blokovanie po 15°). Dbajte na správne zaskočenie!
■ Utiahnite pevne otočný gombík pre nastavenie rukoväte v smere pohybu hodinových ručičiek.

i UPOZORNENIE

V prípade potreby možno rukovät' premiestnit' na druhú stranu elektrického náradia.

Prestavte ochranný kryt (LD 15-10 125 R / LDE 15-10 125 R)

i UPOZORNENIE

Kefový veniec by mal prečnievat' cca 0–1 mm cez brúsny tanier. Na kompenzáciu opotrebenia diamantového brúsneho taniera je možné ochranný kryt výškovo prestavit'.

Zapnutie a vypnutie elektrického náradia

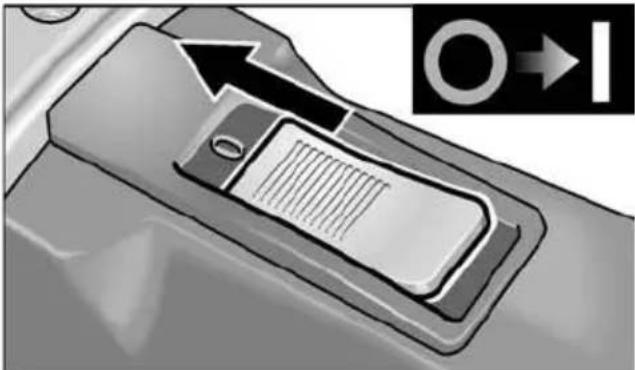

Krátkodobá prevádzka bez zaskočenia

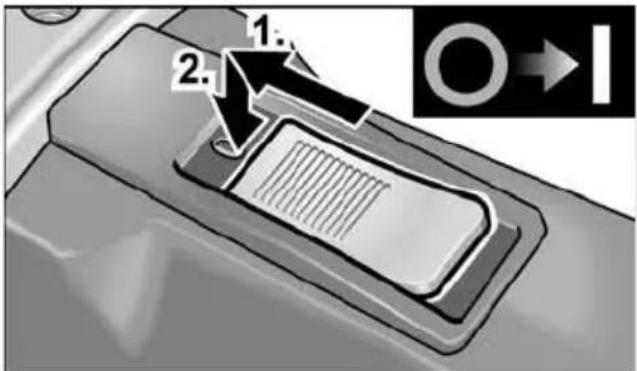

Trvalá prevádzka so zaskočením

1. 2.

■ Na nastavenie pracovných otáčok nastavte nastavovacie koliesko na požadovanú hodnotu.

POZOR!

Nebezpečenstvo poranenia vplyvom zničenia nástroja. Použite nástroj zodpovedajúci pracovnej úlohe.

UPOZORNENIE

Pri brúsení s nízkymi otáčkami (1 – 3) sa vyhnite nadmernému tlaku na náradie, pretože hrozí jeho rýchle prehriatie.

Použitie odsávacieho zariadenia

UPOZORNENIE

Odporúča sa použitie vysávača triedy M firmy FLEX.

■ Pripojte odsávaciu hadicu na odsávacie zariadenie. Dodržiavajte návod na obsluhu odsávacieho zariadenia! Skontrolujte upevnenie! V prípade potreby použite vhodný adaptér.

UPOZORNENIE

Ak by Váš vysávač potreboval špeciálne pripojovacie hrdlo (tzn. iné pripojovacie hrdlo ako je štandardné pripojovacie hrdlo 32 mm/36 mm, ktoré je v rozsahu dodávky elektrického náradia), spojte sa s Vaším dodávatelom vysávača, aby obstaral vhodný adaptér.

Práca s elektrickým náradím

VAROVANIE!

Rotujúci brúsny tanier sa nesmie dostat' do kontaktu s ostrými vyčnievajúcimi predmetmi. Nebezpečenstvo spätného rázu! Poškodenia brúsneho taniera. Pri poškodení alebo silnom opotrebení brúsneho taniera tento tanier bezpodmienečne vymeňte.

POZOR!

1. Upevnite brúsny prostriedok.
2. Pripojte odsávacie zariadenie.
3. Zastrčte siet'ovú zástrčku.
4. Zapnite odsávacie zariadenie.
5. Zapnite náradie.

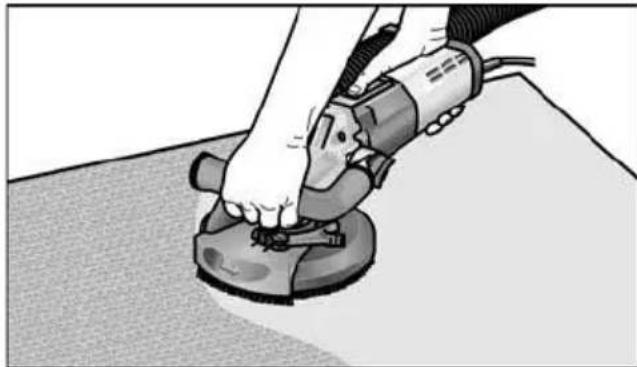

6. Nasad'te sanačnú brúsku na pracovní plochu. Kefový veniec musí byt' v jednej rovine s pracovnou plochou. Kefový veniec (LD 15-10 125 R / LDE 15-10 125 R), prípadne gumový odsávací krúžok (LD 15-10 125) musia byt' v jednej rovine s pracovnou plochou

1. Zvýšte prítlak, aby sa brúsny tanier dostal do kontaktu s pracovnou plochou. Sanačnou brúskou pri tom pohybujte prekrývajúcimi sa, kývavými pohybmi.

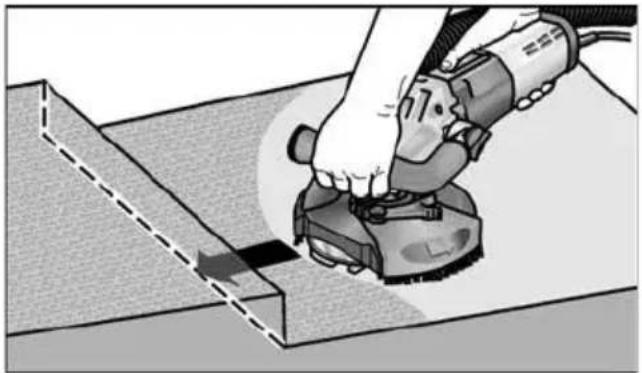

2. Na brúšenie v rohoch (LD 15-10 125 R / LDE 15-10 125 R):

– Vypnite náradie a počkajte, kým sa brúsny nástroj nezastaví.

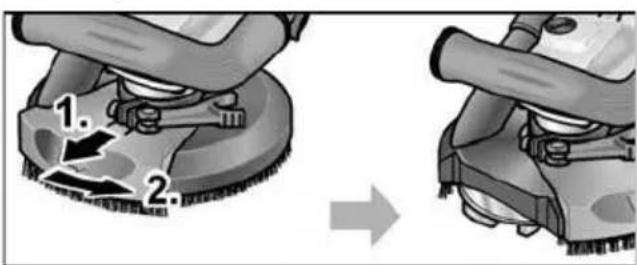

– Vytiahnite otočný okrajový segment a pootočte ho dolava.

1. 2.

– Zapnite znova náradie.

Ochranný kryt je vybavený kefovým vencom. Tento veniec plní dve funkcie:

– Pretože kefový veniec prečnieva cez povrch brúsneho taniera, dostane sa do kontaktu s pracovnou plochou najskôr. Tým sa brúsny tanier nastaví rovnobežne s pracovnou plochou, skôr ako sa s ňou dostane do kontaktu brúsny prostriedok. Tým sa zabráni kosákovitému prehåbeniu okrajom brúsneho taniera.

– Veniec zadržiava prach, kým sa neodsaje vysávačom.

Ak je gumový odsávací krúžok poškodený alebo nadmerne opotrebovaný, mal by sa vymenit'.

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

Čistenie

VAROVANIE!

Nepoužívajte vodu alebo tekuté čistiace prostriedky.

■ Vnútorný priestor telesa brúsky s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.

■ Vyčistite ochranný kryt a otočný okrajový segment suchým stlačeným vzduchom.

Opravy

Opravy nechajte vykonávat' výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.

UPOZORNENIE

Počas záručnej doby nepovoľujte skrutky na telese motora. Pri nedodržaní zaniknú záručné záväzky výrobcu.

Náhradné diely a príslušenstvo

Đalšie príslušenstvo, najmä vložené nástroje, si preberte z katalógov výrobcu.

Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke:

www.flex-tools.com

Odstránením siet'ového kábla urobte doslúžené náradie nepoužiteľným.

Len pre krajiny EÚ

Nevyhadzujte elektrické náradie do domového odpadu! Podla evropskej smernice 2012/19/EÚ o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierat' oddelene a dodávat' do ekologickej recyklácie.

UPOZORNENIE

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

Prehlásenie o zhode C€

Prehlasujeme na svoju výlučnú zodpovednost', že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.

Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov.
