KASUTUSJUHEND LD 15-10 125 Flex

Kasutatud sümbolid ..... 242

Sümbolid seadmel 242

Teie ohutuse heaks 242

Müra- ja vibratsioon ..... 245

Tehnilised andmed 246

Ülevaade 247

Kasutusjuhend 248

Hooldus ja korrashoid ..... 251

Jäätmekäitlus 251

C€-Vastavus 252

Vastutuse välistamine 252

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu.

Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda.

Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Kanda silmakaitset!

Vana seadme jäätmekäitlus (vaata lehekülge 251)!

Teie ohutuse heaks

HOIATUS!

Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:

• käesolev kasutusjuhend,
• „Üldised ohutusnõuanded” elektritööriistade käsitsemiseks kaasasolevas broðüüris (tekstide nr: 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi.

Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutada elektritööriista ainult

– selleks ette nähtud otstarbel,
– tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Lihvija LD 15-10 125 R / LD 15-10 125 /

LDE 15-10 125 R saneerimistöödeks on ette nähtud

• kutsealaseks kasutamiseks tööstuses ja käsitöönduses,
  – betooni, krohvi, põrandabetooni, liivakivi, õamoti ja asfaldi kuivalt lihvimiseks ning tasandamiseks,
  – betoonilt ja betoonpõrandalt värvi ning liimijälgede mahalihvimiseks,
• kasutamiseks firma FLEX poolt sellele seadmele pakutavate teemanttarvikutega, kusjuures minimaalne pöörete arv peab olema vähemalt 10.000 p/min.

Lõike-, abrasiiv-, lamellketaste ja harjastega ketasharjade kasutamine ei ole lubatud.

Saneerimistöödeks ette nähtud lihvijaga LD 15-10 125 R / LD 15-10 125 /

LDE 15-10 125 R töötamisel kasutada M klassi tolmuimejat.

Ohutusjuhised

HOIATUS!

Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäit-mise tagajärjel võib tekkida elektrilöök, puh-keda tulekahju ja/või tekkida rasked keha-vigastused. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda.

■ Kõnesolevat elektritööriista kasutada lihvimismasinana. Pidage kinni kõiki-dest seadmega kaasa antud ohutus-nõuetest, juhistest, kirjeldustest ja andmetest.
Kui te ei järgi nimetatud öpetusi, vöib selle tagajärjel tekkida elektrilöök, puhkeda tulekahju ja/vöi tekkida tösised vigastused.
Käesolev elektritööriist ei sobi liivapa- beriga lihvimiseks, traatharjaga tööt- lemiseks, poleerimis- ja lõiketöödeks. Kui elektriseadmega tehakse töid, mille jaoks see ei ole ette nähtud, võivad tekkida ohtlikud olukorrad või vigastused.
- Ärge kasutage tarvikuid, mida tootja ei ole spetsiaalselt selle elektri-tööriistaga töötamiseks ette näinud või soovitanud.
Ainuüksi see, kui te saate tarviku elektri-tööriista külge kinnitada, ei tähenda veel, et sellega saab ka ohutult töötada.
Tarviku lubatud pöörded peavad olema vähemalt nii suured, kui on elektritööriista maksimaalsed pöörded.
Tarvik, mis pöörleb lubatust kiiremini, vöib puruneda ning ei püsi korralikult paigal.
Tarviku välisläbimõõt ja paksus peavad vastama elektritööriista mõõtudele. Valede mõõtmetega tarvikud ei ole piisavalt kaitstud ning neid ei ole võimalik piisavalt kontrollida.
■ Lihvkettad, lihvtallad või muud tarvikud peavad teie elektritööriista lihvispindliga täpselt sobima.
Tarvikud, mis ei sobi täpselt teie elektri- tööriista lihvispindliga, ei pöörle ühtlaselt, vibreerivad väga tugevalt ja vöivad pöhjustada seadme üle kontrolli kaotamise.

• Ärge kasutage kahjustunud tarvikuid. Enne kasutamist kontrollige alati, kas tarvikul ei ole katkisi kohti ja pragusid, ning kas lihvtallal ei ole pragusid või kulumisjälgi. Kui elektritööriist või tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, või võtke kasutusele uus tarvik. Pärast tarviku ülekontrollimist ja paigaldamist astuge ise, ja astugu ka kõik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale ning laske seadmel maksimaalsete pööretega töötada minut aega.
  Kahjustunud tarvikud purunevad tavaliselt selle katseaja jooksul.

■ Kandke isikukaitsevahendeid. Sõltuvalt töö iseloomust kandke kogu nägu katvat näomaski, silmakaitset või kaitseprille.
Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põlle, mis kaitseb teid väikeste lihvimis- ja materjaliosakeste eest.
Silmi tuleks erinevate tööde puhul kaitsta öhku paiskuvate osakeste eest.
Tolmu- ja hingamismask peavad kaitsema töötamisel tekkiva tolmu eest. Pikemat aega müra käes töötamise tagajärjel võib tekkida kuulmiskadu.

■ Hoolitsege selle eest, et teised inimesed jääksid teie tööpiirkonnast ohutusse kaugusesse. Igaüks, kes siseneb tööpiirkonda, peab kandma isikukaitsevahendeid.

Töödeldava materjali või purunenud tarviku küljest võib üles lennata tükikesi, mis võivad põhjustada vigastusi ka otsesest tööpiirkonnast kaugemal.

- Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi.

■ Hoidke vörgukaabel pöörlevatest tarvikutest eemal. Seadme üle kontrolli kaotamisel vöib seade vörgukaabli läbi lõigata vöi minna vastu vörgukaablit ning tõmmata teie käe vöi käsivarre vastu pöörlevat tarvikut.

- Ärge pange elektritööriista kunagi enne käest ära, kui tarvik on täielikult seisma jäänud.

Pöörlev tarvik võib minna vastu pinda, millele te soovite seda asetada, ning te võite kaotada kontrolli elektritööriista üle.

- Ärge jätke elektritööriista ühest kohast teise viimise ajaks käima.

Teie rõivad võivad kogemata puutuda vastu pöörlevat tarvikut ning tarvik võib teid vigastada.

■ Puhastage regulaarselt oma elektritööriista ventilatsiooniavasid.

Mootori jahutusventilaator tömbab korpusesse tolmu ning suur kogus metallitolmu võib põhjustada elektrilisi ohtusid.

- Ärge kasutage elektritööriista süttivate materjalide lähedal.

Sädemed võivad need materjalid põlema süüdata.

- Ärge kasutage tarvikuid, mille jaoks on vaja jahutusvedelikku.

Vee või muu jahutusvedeliku kasutamine võib põhjustada elektrilöögi.

Konkreetsed ohutusabinõud lihvimisel

■ Lihvimisvahendeid tohib kasutada ainult sel otstarbel, milleks need on ette nähtud.

Näiteks: ärge kunagi lihvige teemantlihvtalla servaga.

Teemantlihvtaldade puhul kasutatakse materjali eemaldamiseks lihvtalla alumist poolt. Surve avaldamine küljele võib lihvimisvahendi ära lõhkuda.

■ Kasutage teie poolt valitud tarviku jaoks alati õige suuruse ja kujuga tervet kinnitusäärikut.

Sobivad äärikud toestavad tarvikuid ja vähendavad nende purunemise ohtu.

- Ärge kasutage suuremate elektri-tööriistade ärakulunud tarvikuid.

Suuremate elektritööriistade tarvikud ei ole ette nähtud väiksemate elektritööriistadega suurematel pääretel töötamiseks ja võivad puruneda.

Tagasilöök ja vastavad ohutusjuhised

Pöörleva tarviku (lihvketta, lihvtalla, traatharja vms) kinnijäämise või kiilumise tagajärjel tekib äkilise reaktsioonina tagasilöök. Blokeerumisel seiskub pöörlev tarvik järsult. Kontrollimatult töötava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastupidises suunas. Kui näiteks lihvketas haakub või blokeerub töödeldavas materjalis, võib lihvketta serv, mis tungib töödeldavasse materjali, kinni jääda ning murduda või tekitada tagasilöögi. Niisugusel juhul liigub lihvketas kas seadme kasutaja poole või temast eemale, sõltuvalt sellest, kummale poole ketas kinni jäänud kohas pöörles. Niisuguses olukorras võivad lihvkettad ka puruneda.

Tagasilöök tekib elektritööriista vale või puuduliku kasutamise tagajärjel. Seda saab vältida sobivate, järgnevalt kirjeldatud ettevaatusabinõude rakendamisega.

■ Hoidke elektritööriistast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida.

Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsiooni-momentide üle võimalikult suur.

Sobivate ettevaatusabinõude rakendamisega saavad seadme kasutajad hoida tagasilöögijõudusid ja reaktsioonimomente kontrolli all.

- Ärge kunagi pange kätt pöörleva tarviku lähedale.

Tagasilöögi tekkimisel vöib tarvik joosta üle teie käe.

■ Vältige oma kehaga seda piirkonda, kuhu elektritööriist tagasilöögi tekkimisel liigub.

Tagasilöögijõu mõjul hakkab elektritööriist blokeerunud kohas liikuma lihvketta pöörlemisele vastupidises suunas.

■ Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas. Vältige tarvikute töödeldavalt detaililt eemalehüppamist ja kinnikiilumist.

Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni.

Tagajärjeks on kontrolli kaotamine või tagasilöögi teke.

• Ärge kasutage ketiga või hammastega saelehte.
  Nende tarvikute kasutamisel tekib sagedamini tagasilöök või kontrolli kaotamine seadme üle.

Ohutusalane lisateave

■ Kasutada ainult välitingimuste jaoks ettenähtud pikendusjuhet.
■ Ei soovitata kasutada pliivärvide lihvimiseks. Seda peaks tegema ainult vastav spetsialist.
■ Mitte töödelda materjali, mis eraldab tervistkahjustavaid aineid (nt asbesti). Tervist kahjustavate, süttivate või plahvatusohtlike tolmude käes töötamisel tuleb rakendada kaitseabinõusid. Kanda tolmumaski. Kasutada imemisseadet.

MATERIAALNE KAHJU!

■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.

Müra- ja vibratsioon

Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt.

Seadme tüüpiline A-väärtuse müratase:

– helivõimsuse tase: 98,3 dB(A);

- määramatus: K = 3 dB.

Vibratsiooni koguväärtus (betoonpindade lihvimisel):

• emissiooni väärtus: a _h = 6,4 m²/s
• määramatus: K = 1,5 m/s

HOIATUS!

Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

MÄRKUS

Käesolevas öpetuses antud vibratsiooni tase on mõõdetud juhendi EN 60745 standarditud mõõtmismeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks värdlemiseks.

Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta.

Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tasemest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada.

Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni möju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

Tehnilised andmed

		LD 15-10 125 R L	LD 15-10 125 LDE	15-10 125 R
Seadmetüüp Hiomakone saneerimistööde
Võrgupinge V/Hz 230/50
Kaitseklass		II / ☐
Võimsustarve W 1.450
Pöörded p/min 10.000 4.000	-10.000
Nimipöörded p/min 11.700
Tööriista kinnitus M14
Ketta max läbimõõt mm 125
Kaal (ilma ühenduskaablita)	kg	2,9	3,2	2,9

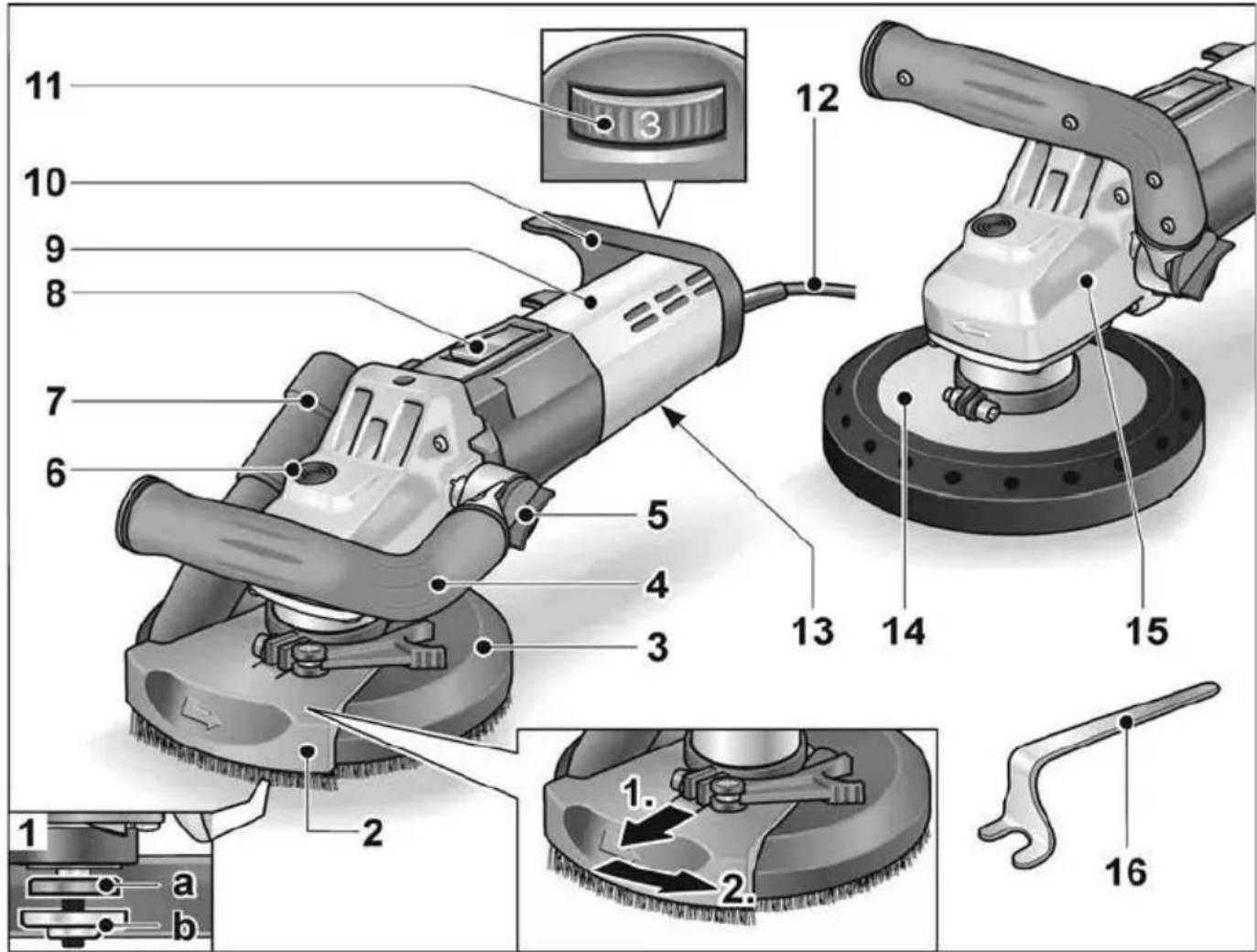

Ülevaade

1 Keermestatud äärikuga spindel

a kinnitusäärik

b kinnitusmutter

5 Käepideme reguleerimisnupp

6 Spindli lukustus

Spindli lukustamiseks tööriista vahetamisel.

7 Tolmuimemise ühendusava

8 L ü l i t i

Sisse- ja väljalülitamiseks.

Pideva töörežiimi positsiooniga.

9 Tagumine käepide/korpus

10 Vooliku hoidja

11 Pöörete reguleerimisratas (LDE 15-10 125 R)

12 Võrgupistikuga 4,0 m ühenduskaabel

13 Andmesilt

14 Kaitsekate kummist äratömbe röngaga (LD 15-10 125)

15 Ajamimehhanismi pea Õhuavaga ja pöörlemissuuna noolega.

16 Peatusvõti

Kasutusjuhend

Enne kasutuselevõttu

Võtta elektritööriist ja tarvikud pakendist välja ja kontrollida üle, kas kõik osad on olemas ning kas need ei ole saanud transpordi käigus kahjustada.

Lihvimistarvikute paigaldamine ja vahetamine

HOIATUS!

Enne igasuguste tööde alustamist elektritö- öriista juures tömmata pistik pistikupesast välja.

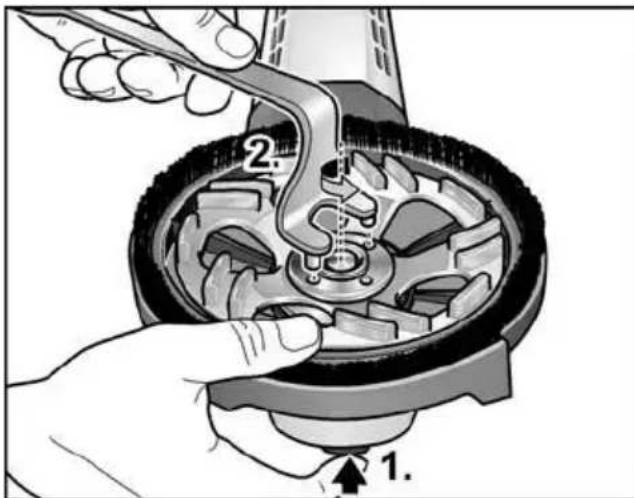

■ Vajutada spindli lukustusele ja hoida seda allavajutatud asendis (1.).
■ Keerata kinnitusmutter peatusvõtmega spindli küljest laht ja võtta maha (2.).

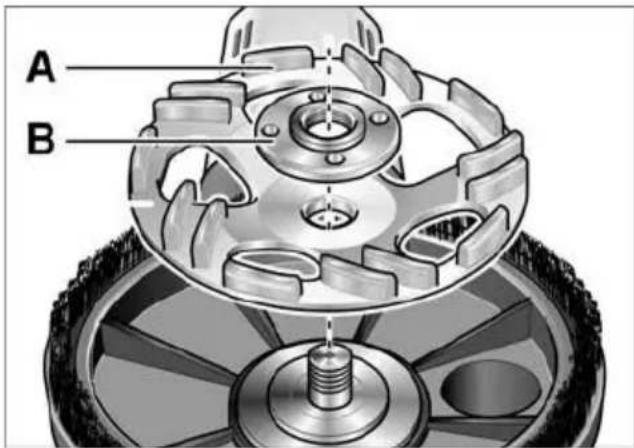

■ Asetada teemantlihvtald (A) õigesti sisse.

A B

■ Keerata kinnitusmutter (B), tugiääris ülevalpool, spindlile.

■ Vajutada spindli lukustusele ja hoida seda allavajutatud asendis.
■ Keerata kinnitusmutter peatusvõtmega kinni.

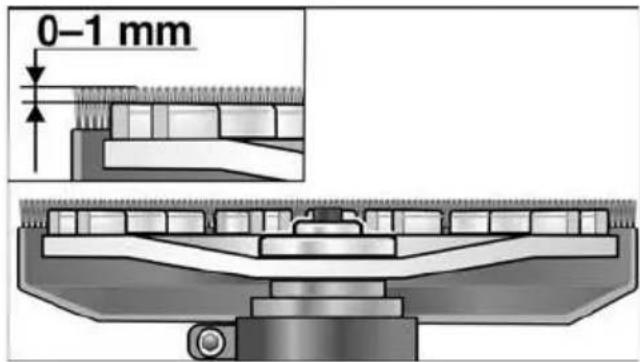

■ LD 15-10 125 R / LDE 15-10 125 R: Kontrollida kaitsekatte asendit.

0-1 mm

Harjaga võru peab ulatuma ca 0–1 mm lihvtallast ettepoole. Vajaduse korral korrigeerida (vt „Reguleerida kaitsekatet (LD 15-10 125 R / LDE 15-10 125 R)”).

■ Panna pistik pistikupessa.
■ Lülitada elektritööriist sisse (mitte fikseerida) ja lasta ca 30 sekundit käia. Kontrollida disbalansi ja vibratsioonide suhtes.
■ Lülitada elektritööriist välja.

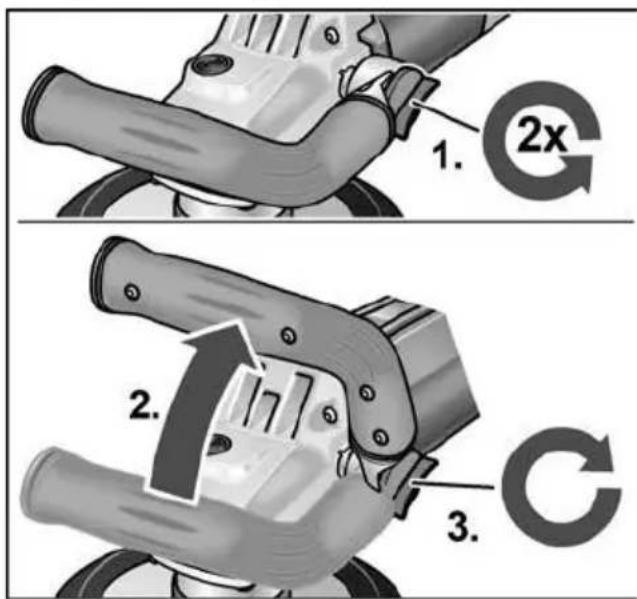

Käepideme reguleerimine

1. 2x 2. 3.

■ Keerata käepideme reguleerimisnuppu ca 2 pööret vastupäeva lahti.

■ Seada käepide soovitud asendisse (15° lukustusasend). Kontrollida lukustust!
■ Keerata käepideme reguleerimisnupp päripäeva kinni.

i MÄRKUS

Vajaduse korral võib käepideme paigaldada elektritööriistal teisele poole.

Reguleerida kaitsekatet (LD 15-10 125 R / LDE 15-10 125 R)

i MÄRKUS

Harjadega võru peab ulatuma ca 0–1 mm lihvtallast ettepoole.

Teemantlihvtalla kulumist saab korrigeerida kaitsekatte kõrguse reguleerimisega.

■ Vabastada kinnitushoob kaitsekattel.
■ Seadistada kaitsekate soovitud körgusele.

Elektritööriista sisse- ja väljalülitamine

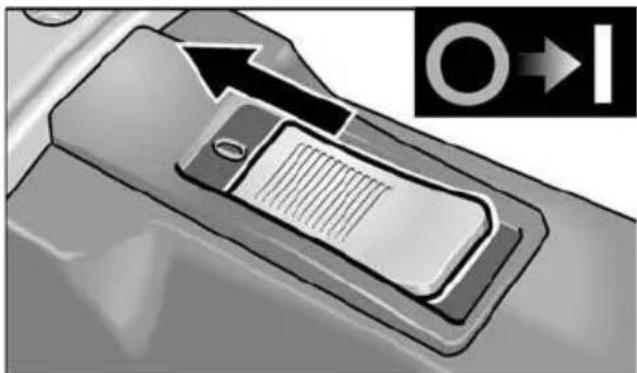

Lukustuseta lühirežiim

■ Lükata lüliti ette ja hoida kinni, ■ Väljalülitamiseks lasta lüliti lahti.

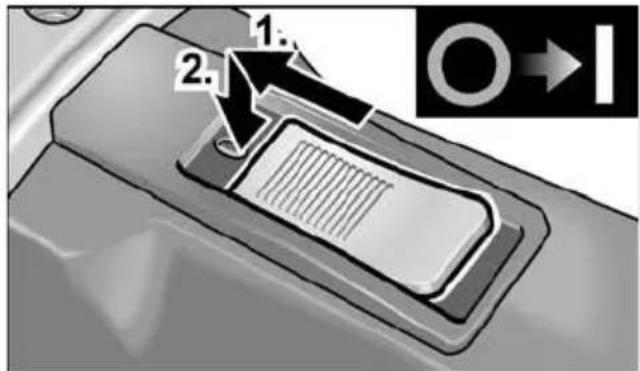

Lukustusega püsirežiim

1. 2.

■ Lükata lüliti ette ning lukustada vajutusega esiotsale.

i MÄRKUS

Pärast voolukatkestust ei käivitu sisselülitatud seade uuesti.

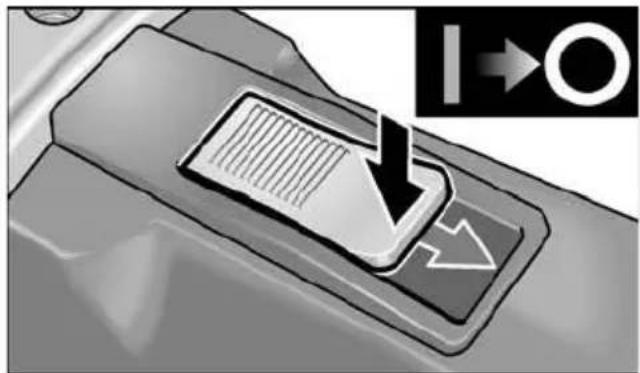

Lülitada seade välja:

■ Väljalülitamiseks vajutada lüliti tagaotsale.

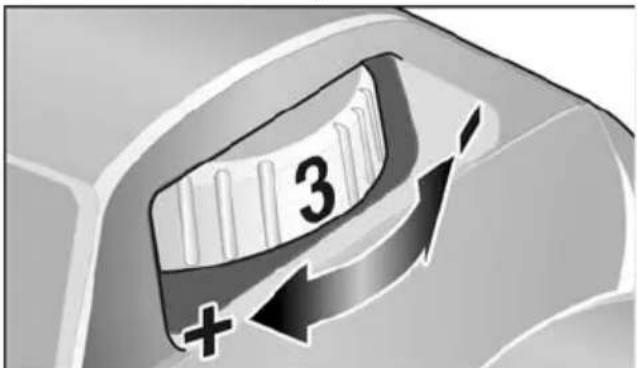

Pöörete eelvalik (LDE 15-10 125 R)

3 +

■ Pöörete seadmiseks valida reguleerimisrattaga soovitud arvväärtus.

ETTEVAATUST!

Tööriista purunemisel tekib vigastusoht. Kasutada töö iseloomule sobivat tööriista.

i MÄRKUS

Väikese pöörlemiskiirusega (1-3) lihvides ärge suruge masinale liiga tugevalt, kuna vastasel juhul kuumeneb masin kiiresti üle.

Imemisseadme kasutamine

i MÄRKUS

Soovitame kasutada FLEX M-klassi tolmuimejat.

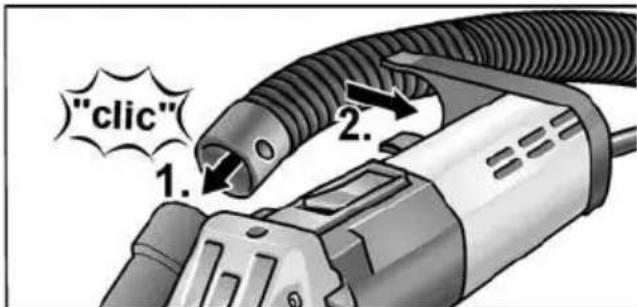

■ Ühendada imemisvoolik ühendusava (32 mm) külge.
■ Imivoolik fikseerida voolikuhoidjas.

- Ühendada imemisvoolik imemisseadme külge. Pidage kinni imemisseadme kasutusjuhendist! Kontrollida kinnitust! Vajaduse korral kasutada sobivat adapterit.

i MÄRKUS

Kui teie tolmuimeja jaoks peaks olema vaja spetsiaalset ühendustoru (s.t mingit muud kui 32 mm/36 mm standard-ühendustoru, mis kuulub elektritööriista tarnekomplekti), võtke vajaliku adapteri muretsemiseks ühendust oma tolmuimeja tarnijaga.

Elektritööriistaga töötamine

HOIATUS!

Pöörlev lihvtald ei tohi puutuda vastu teravaid esileulatuvaid esemeid. Tagasilöögi tekkimise oht! Lihvtald võib kahjustuda. Kahjustunud või tugevalt kulunud lihvtald tuleb tingimata uue vastu välja vahetada.

ETTEVAATUST!

Elektritööriistast hoida alati kinni kahe käega!

1. Kinnitada lihvimistarvik.
2. Ühendada imemisseade.
3. Ühendada vörgupistik pistikupessa.
4. Lülitada imemisseade sisse.

5. Lülitada seade sisse.

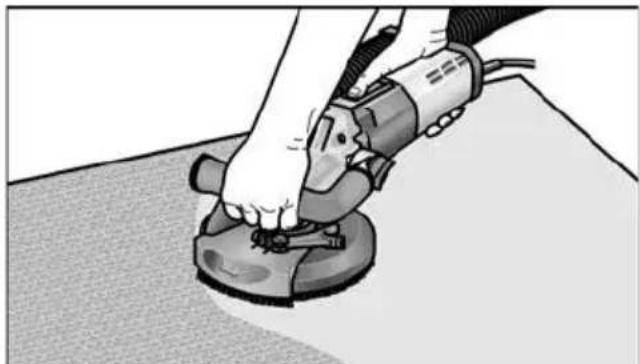

6. Asetada saneerimistöödeks ette nähtud lihvija töödeldavale pinnale. Harjadega võru peab olema ühtlaselt vastu töödeldavat pinda. Rõngashari (LD 15-10 125 R / LDE 15-10 125 R) või kummist äratõmbe rõngas (LD 15-10 125) peab olema tööpinnaga tasa.

1. Et lihvtalla ja töödeldava pinna vahel tekiks kontakt, tuleb suurendada survet. Selleks liigutada lihvijat kattuvate liigutustega.

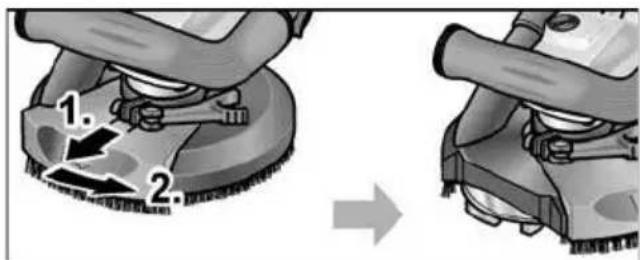

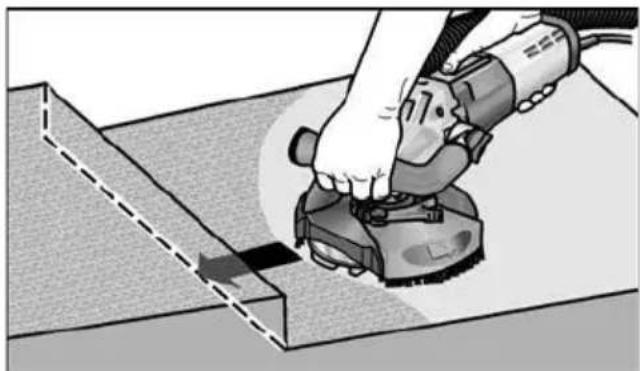

2. Nurkade lihvimine (LD 15-10 125 R / LDE 15-10 125 R):

– Lülitada seade välja ja oodata, kuni lihvija jääb seisma.
– Tõmmata liikuv serva detail välja ja lükata vasakule.

1. 2.

– Lülitada seade uuesti sisse.

1. Kui töö on lõpetatud, lülitada elektritööriist välja ja tömmata pistik pistikupe-sast välja.

Rõngashari (LD 15-10 125 R / LDE 15-10 125 R)

Kaitsekattel on harjadega võru. Sellel võrul on kaks funktsiooni:

– Kuna harjadega võru ulatub lihvtalla pinnast ettepoole, siis puutub see töödeldava pinnaga kokku esimesena. Nii seadub lihvtald töödeldava pinnaga paralleelselt enne, kui lihvimisvahend puutub vastu töödeldavat pinda. Nii ei jäta lihvtalla serv töödeldavale pinnale sirbikujulisi kriimustusi.

– Võru hoiab tolmu kinni, kuni see imetakse tolmuimejasse.

Kui harjadega võru saab kahjustada või see on liiga tugevalt kulunud, tuleks see asendada uuega. Uut harjakomplekti saab osta igast firma FLEX klienditeenindusest.

Kummist äratömbe röngas (LD 15-10 125)

Vahetada kummist äratõmberõngas välja, kui see on kahjustunud või liigselt kulunud. Varuimemisrõngast pakuvad kõik FLEX klienditeeninduskeskused.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist elektritö- öriista juures tömmata pistik pistikupesast välja.

Puhastamine

HOIATUS!

Mitte kasutada vett ja vedelaid pesuvahendeid.

■ Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga.
■ Kaitsekatet ja liikuvat serva detaili puhastada kuiva suruõhuga.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

MÄRKUS

Garantii ajal ei tohi neid kruvisid mootori korpusel lahti keerata. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

Varuosad ja tarvikud

Lisatarvikute ja varuosade kohta vt tootja katalooge.

Joonised ja varuosade nimekirjad leiate meie kodulehelt:

www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Ainult EL riikidele

Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EL elektrija elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

CE-Vastavus

Kinnitame ainuvastutajana, et "Tehnilised andmed" all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega:

EN 60745 kooskõlas direktiivide

2014/30/EL, 2006/42/EÜ, 2011/65/EL

nõuetega.

Tehnilise dokumentatsiooni eest vastutav isik:

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mille põhjustab toote asjakohatu kasutamine või toote kasutamine koos teiste tootjate toodetega.

Turinys
