| Typ produktu | Bezdrôtová uhlová brúska |
| Značka | PowerPlus |
| Model | POWXB20050 |
| Rýchlosť otáčania | 10 000 min⁻¹ |
| Priemer kotúča | 125 mm |
| Upínací otvor kotúča | 22 mm |
| Menovité napätie | 20 V |
| Kapacita batérie | 4 000 mAh (Li-ion) |
| Výkon nabíjačky | 20 V – 2 A |
| Hmotnosť (s batériou) | Približne 2,0 kg |
| Hladina akustického tlaku | 89 dB(A) |
| Hladina akustického výkonu | 100 dB(A) |
| Vibrácie (priemerná hodnota) | 1,8 m/s² |
| Blokovanie vretena | Áno |
| Prídavná rukoväť | Áno, montáž vľavo alebo vpravo |
| Ochranný kryt | Áno, otočný |
| Hlavné funkcie | Brúsenie, rezanie, brúsenie, leštenie (s príslušenstvom) |
| Určené použitie | Práca na kovoch a kameni (neprofesionálne použitie) |
| Záruka | 36 mesiacov (okrem batérie, nabíjačky a bežného opotrebenia) |
| Údržba a čistenie | Čistite vetracie otvory mäkkou handričkou a mydlovou vodou. Nepoužívajte rozpúšťadlá. |
Často kladené otázky - POWXB20050 PowerPlus
Otázky používateľov k POWXB20050 PowerPlus
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Elektrická uhlová brúska vo formáte PDF zadarmo! Nájdite svoj návod POWXB20050 - PowerPlus a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. POWXB20050 značky PowerPlus.
NÁVOD NA OBSLUHU POWXB20050 PowerPlus
10.2 Montáž ochranného krytu 9
10.2 Montáž ochranného krytu
9.1 Indikácie nabíjania (obr. 1)....8
9.2 Vyberanie/vkladanie akumulátora (obr. 2)....8
9.3 Indikátor nabitia akumulátora (obr. 3)....8
10 MONTÁŽ......8
10.1 Inštalácia pomocnej rukoväte (obr. 4) 8
10.2 Montáž ochranného krytu....9
10.3 Výmena brúsneho kotúča (obr. 7-8)....9
11 PREVÁDZKA 9
11.1 Zapnutie / vypnutie (obr. 9) 9
11.1.1 Zapnutie 9
11.1.2 Vypnutie 9
12 REŽIMY PREVÁDZKY....10 12.1 Brúsenie 10 13 ČISTENIE A ÚDRŽBA ....10 13.1 Čistenie.... 10 14 TECHNICKÉ ÚDAJE....10 15 HLUK....10 16 ZÁRUKA....11 17 ŽIVOTNÉ PROSTREDIE....11 18 VYHLÁSENIE O ZHODE 12

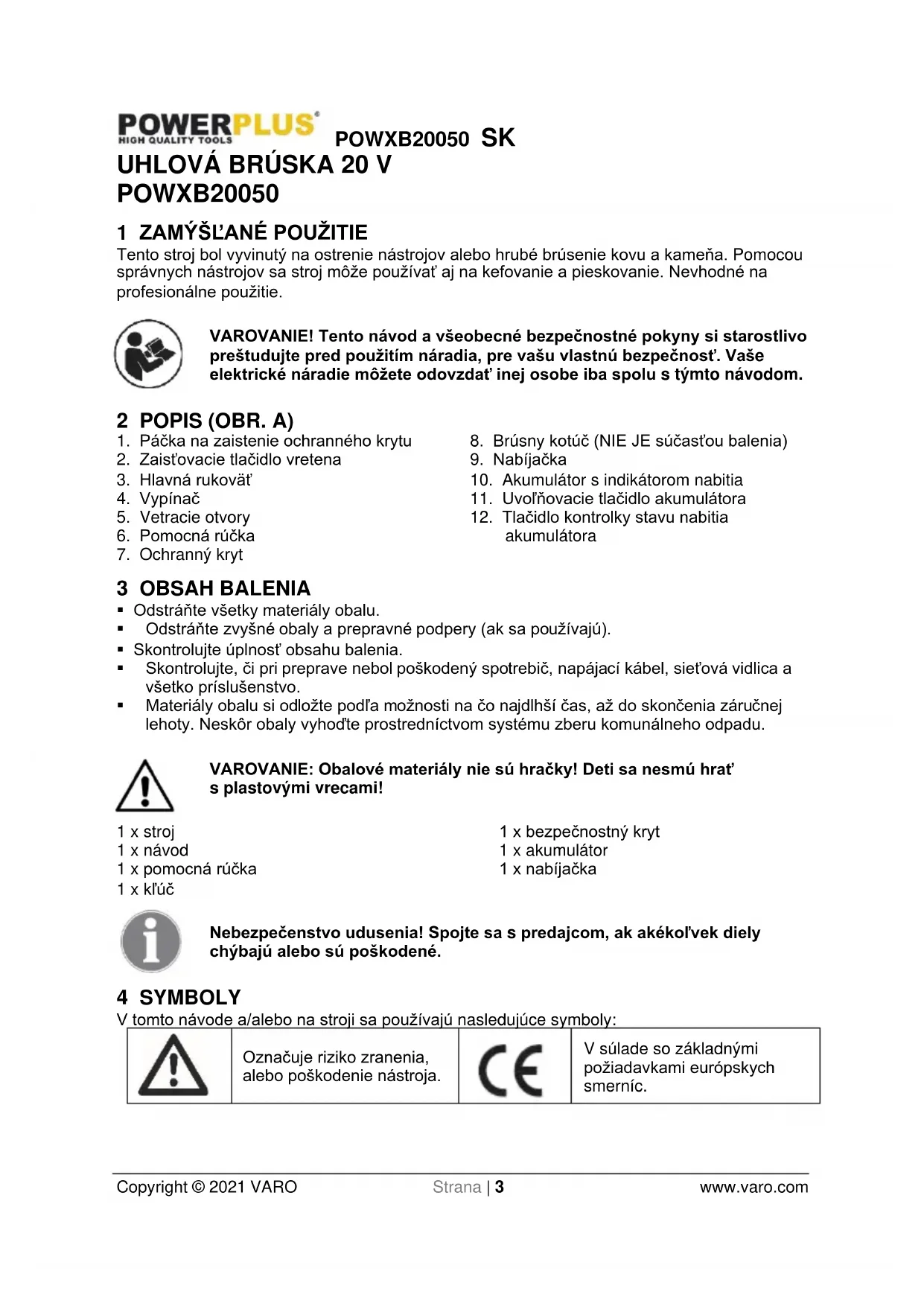

UHLOVÁ BRÚSKA 20 V POWXB20050
1 ZAMÝŠĽANÉ POUŽITIE
Tento stroj bol vyvinutý na ostrenie nástrojov alebo hrubé brúsenie kovu a kameňa. Pomocou správnych nástrojov sa stroj môže používať aj na kefovanie a pieskovanie. Nevhodné na profesionálne použitie.
VAROVANIE! Tento návod a všeobecné bezpečnostné pokyny si starostlivo preštudujte pred použitím náradia, pre vašu vlastnú bezpečnosť. Vaše elektrické náradie môžete odovzdať inej osobe iba spolu s týmto návodom.
2 POPIS (OBR. A)
- Páčka na zaistenie ochranného krytu
- Zaist'ovacie tlačidlo vretena
- Hlavná rukoväť
- Vypínač
- Vetracie otvory
- Pomocná rúčka
- Ochranný kryt
- Brúsny kotúč (NIE JE súčasťou balenia)
- Nabíjačka
- Akumulátor s indikátorom nabitia
- Uvoľňovacie tlačidlo akumulátora
- Tlačidlo kontrolky stavu nabitia akumulátora
3 OBSAH BALENIA
- Odstráňte všetky materiály obalu.
- Odstráňte zvyšné obaly a prepravné podpery (ak sa používajú).
- Skontrolujte úplnosť obsahu balenia.
- Skontrolujte, či pri preprave nebol poškodený spotrebič, napájací kábel, sieťová vidlica a všetko príslušenstvo.
- Materiály obalu si odložte podľa možnosti na čo najdlhší čas, až do skončenia záručnej lehoty. Neskôr obaly vyhoďte prostredníctvom systému zberu komunálneho odpadu.
VAROVANIE: Obalové materiály nie sú hračky! Deti sa nesmú hrať s plastovými vrecami!
1 x stroj 1 x návod 1 x pomocná rúčka 1 x kľúč
Nebezpečenstvo udusenia! Spojte sa s predajcom, ak akékoľvek diely chýbajú alebo sú poškodené.
4 SYMBOLY
V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:
 | Označuje riziko zranenia, alebo poškodenie nástroja. | V súlade so základnými požiadavkami európskych smerníc. | |
 | Pozorne si prečítajte pokyny. |  | Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku (iba pre nabíjačku). |
 | Noste chrániče sluchu. |  | Okolitá teplota max. 40 °C (iba pre batériu). |
 | Noste ochranné okuliare. |  | Batériu a nabíjačku používajte iba zatvorených miestnostiach. |
 | V prašných podmienkach noste ochrannú masku. |  | Nabíjačku ani akumulátorovú batériu nevystavujte vode. |
 | Noste ochranné rukavice. |  | Akumulátorovú batériu ani nabíjačku nespal'ujte. |
5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE
Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobiť úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín „elektrické náradie“ v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).
5.1 Pracovná plocha
- Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
- Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapáliť prach alebo výpary.
- Pri používaní elektrického náradia sa nesmú v blízkosti nachádzať deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.
- Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.
- Vidlice elektrického náradia musia zodpovedať sieťovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adaptéry vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich sieťovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
- Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
- Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, ťahanie alebo vyt'ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.
Pri používaní elektrického náradia buďte vždy ostražitý, sledujte čo robíte a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobiť závažný osobný úraz.
- Pred zapnutím elektrického náradia odstráňte akékoľvek nastavovacie kľúče a iné nástroje. Kľúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia, môžu spôsobiť úraz.
- Nenakláňajte sa príliš. Vždy musíte mať spoľahlivú oporu a rovnováhu. Zlepšuje sa tým ovládateľnosť elektrického náradia v neočakávaných situáciách.
- Buďte vhodne oblečení. Nenoste voľné odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Voľné odevy, šperky alebo dlhé vlasy môžu zachytiť pohyblivé diely.
- Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížiť nebezpečenstvo spôsobované prachom.
- Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlosťou, na ktorú bolo navrhnuté.
- Nepoužívajte elektrické náradie, ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.
- Pred akýmkoľvek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
- Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvniť funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
- Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.
- Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zreteľ
pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobiť nebezpečnú situáciu.
5.5 Servis
- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.
6 ŠPECIFICKÉ BEZPEČNOSTNÉ POKYNY PRE UHLOVÉ BRÚSKY
- Skontrolujte, či maximálna rýchlosť uvedená na brúsnom kotúči súhlasí s maximálnou rýchlosťou stroja. Rýchlosť stroja nesmie prekročiť hodnotu na brúsnom kotúči.
■ Skontrolujte, či rozmery brúsneho disku súhlasia so špecifikáciami stroja.
- Skontrolujte, či bol brúsny kotúč správne namontovaný a upevnený. Na správne upevnenie brúsneho kotúča nepoužívajte redukčné krúžky, ani adaptéry.
■ S brúsnymi kotúčmi narábajte a skladujte ich v súlade s pokynmi dodávateľa.
- Stroj nepoužívajte na brúsenie obrobkov s maximálnou hrúbkou, ktorá prekračuje maximálnu hĺbku brúsenia brúsneho kotúča.
- Brúsne kotúče nepoužívajte na odstraňovanie hrotov.
- Keď musia byť brúsne kotúče namontované na závit vretena, overte si, či má vreteno dostatočný závit. Skontrolujte, či je vreteno dostatočne chránené a nedotýka sa brúsneho povrchu.
- Pred použitím preverte, či nie je brúsny kotúč poškodený. Brúsne kotúče, ktoré sú popraskané, roztrhané alebo inak poškodené, nepoužívajte.
■ Brúsku nechajte pred použitím asi 30 sekúnd spustenú bez zaťaženia.
- V prípade, že spozorujete nezvyčajné vibrácie či iné poruchy, okamžite stroj vypnite. Pred opätovným zapnutím stroja stroj a brúsny kotúč dôkladne skontrolujte.
- Zabezpečte dostatočnú oporu a upnutie obrobku. Ruky majte preč od povrchu, ktorý sa bude obrábať.
- Noste vždy ochranné okuliare a chrániče sluchu. V prípade potreby použite tiež iný druh ochrany, napr. zásteru alebo helmu.
■ Zabezpečte, aby boli kolesá a predmety namontované v súlade s pokynmi výrobcu.
- Zabezpečte, aby sa používali tlmiace kotúče, keď sa dodávajú so spájaným abrazívnym produktom a keď sa vyžadujú.
- Ak sa nástroj dodáva s chráničom, nikdy ho nepoužívajte bez chrániča.
■ Pre nástroje, ktoré sa majú inštalovať s kotúčom so závitovým otvorom, zabezpečte, aby bol závit v kotúči dostatočne dlhý na prijatie dĺžky vretena.
- Ak pracujete v prašnom prostredí, zabezpečte, aby boli ventilačné otvory čisté.
7 ĎALŠIE BEZPEČNOSTNÉ UPOZORNENIA TÝKAJÚCE SA SPÄTNÉHO RÁZU
Ak dôjde k zachyteniu alebo uviaznutiu brúsneho kotúča v obrobku, môže hrana kotúča vnikajúca do bodu zachytenia vniknúť do povrchu materiálu, čo môže spôsobiť pohyb kotúča nahor alebo prudký spätný ráz. Kotúč môže poskočiť smerom k obsluhe alebo od nej podľa smeru pohybu kotúča v bode zachytenia. Tiež môže v tejto situácii dôjsť k zlomeniu brúsneho kotúča. Spätný ráz je následkom nesprávneho používania nástroja alebo nesprávnych okolností alebo postupov pri používaní a môžete mu predísť použitím vhodných opatrení opísaných nižšie.
- Nástroj pevne držte a postavte sa tak, aby vám postoj a poloha ruky umožňovali odolávať sile prípadného spätného rázu. Ak je k dispozícii pomocná rukoväť, vždy ju používajte – pomocná rukoväť vám umožňuje zachovať maximálnu kontrolu nad spätným rázom alebo reakciou krútiaceho momentu pri spustení nástroja. Správne opatrenia umožnia obsluhe zvládať reakcie točivého momentu a spätný ráz.
- Nikdy neumiestňujte ruku do blízkosti rotujúceho príslušenstva. Príslušenstvo môže byť pri spätnom ráze odhodené na vašu ruku.
- Nestavajte sa na miesto, na ktoré bude nástroj odhodený prípadným spätným rázom. Spätný ráz odhodí nástroj opačným smerom, než je pohyb kotúča v bode zachytenia.
- Zachovajte zvláštnu opatrnosť pri práci na rohoch, ostrých hranách atď. Vyhnite sa ťahaniu alebo skokom príslušenstva. Rohy, ostré hrany alebo skoky príslušenstva môžu viesť k zachyteniu rotujúceho príslušenstva, čo môže viesť k strate kontroly nad nástrojom alebo spätnému rázu.
- Nepripájajte reťazový kotúč na vyrezávanie dreva ani zubaté pílové kotúče. Takéto kotúče vedú k častému spätnému rázu a strate kontroly.
8 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY
8.1 Batérie
- Nikdy neotvárajte zo žiadneho dôvodu.
- Neskladujte na miestach, kde môže teplota prekročiť 40 °C.
- Nabíjajte len pri okolitej teplote v rozsahu od 4 do 40 °C.
- Batérie skladujte na chladnom a suchom mieste (5 – 20 °C). Batérie nikdy neskladujte vo vybitom stave.
- Pre lítium-iónové batérie je lepšie pravidelne ich vybiť a nabiť (aspoň 4-krát ročne). Ideálne nabitie pre dlhodobé skladovanie vašej lítium-iónovej batérie je 40 % kapacity.
- Pri likvidácii batérií sa riadte pokynmi uvedenými v časti „Ochrana životného prostredia“.
- Neskratujte. Ak sa prostredníctvom náhodného kontaktu s kovovým predmetom vytvorí spojenie medzi kladným (+) a záporným (-) pólom, batéria sa zoskratuje a pretekajúci intenzívny prúd spôsobí vytvorenie tepla, čo môže spôsobiť prasknutie alebo požiar.
- Nezohrievajte. Ak batériu zahrejete na teplotu vyššiu ako 100 °C, môžu sa poškodiť tesnenia, izolácia a iné polymérové komponenty, čo spôsobí únik elektrolytickej kvapaliny alebo vnútorný skrat, s následným vysokým zahriatím vedúcim k prasknutiu alebo vznieteniu batérie. Batérie okrem toho nezahadzujte do ohňa. Mohlo by to spôsobiť výbuch alebo intenzívne horenie.
- V extrémnych podmienkach môže dôjsť k úniku kvapaliny z batérie. Ak si na batérii všimnete uniknutú kvapalinu, postupujte nasledovne:
– Kvapalinu opatrne poutierajte handričkou.
– V prípade kontaktu s kožou alebo očami sa riadte týmito pokynmi:
√ Okamžite opláchnite vodou. Zneutralizujte slabou kyselinou, napr. šťavou z citrána alebo octom. √ V prípade kontaktu s očami, vyplachujte veľkým množstvom čistej vody minimálne 10 minút. Obrátte sa na lekára.
Nebezpečenstvo požiaru! Kontakty odpojenej batérie neskratujte. Batériu nespalujte.
8.2 Nabíjačky
- Nikdy nenabíjajte nedobíjateľné batérie.
- Poškodené káble okamžite vymeňte. ■ Nevystavujte vode. ■ Nabíjačku neotvárajte. ■ Do nabíjačky nepichajte. ■ Nabíjačka je určená len na použitie vo vnútri.
9 NABÍJANIE, VKLADANIE A VYBERANIE AKUMULÁTORA
9.1 Indikácie nabíjania (obr. 1)
Nabíjačku pripojte k elektrickej zásuvke:
Poznámka: Ak akumulátor správne nepasuje, odpojte ho a uistite sa, že pre túto nabíjačku je to správny model, ako je uvedené v tabuľke s technickými parametrami. Nenabíjajte žiadny iný akumulátor alebo ten, ktorý sa nedá bezpečne vložiť do nabíjačky.
- Nabíjačku a akumulátor počas pripojenia často sledujte.
- Nabíjačku po skončení nabíjania odpojte a vyberte z nej akumulátor.
- Pred použitím nechajte akumulátor úplne vychladnúť.
- Nabíjačku aj akumulátor uložte vnútri a mimo dosahu detí.
POZNÁMKA: Ak sa akumulátor pri nepretržitom používaní v nástroji zohrieva, pred nabíjaním ho nechajte vychladnúť na izbovú teplotu. Týmto sa predĺži životnosť akumulátorov.
9.2 Vyberanie/vkladanie akumulátora (obr. 2)
VÝSTRAHA: Pred vykonávaním akýchkoľvek nastavovaní sa uistite, že je nástroj vypnutý alebo je z neho vybratý akumulátor.
Nástroj držte v jednej ruke a druhou rukou držte akumulátor (10). Vkladanie: Akumulátor zatlačte a zasuňte do portu na akumulátor a pred začatím prevádzky skontrolujte, či uvoľňovacia západka na zadnej strane akumulátora zapadla na svoje miesto a či je akumulátor zaistený. - Vyberanie: Zatlačte na uvoľňovaciu západku na akumulátore a súčasne ho vytiahnite von.
9.3 Indikátor nabitia akumulátora (obr. 3)
Na akumulátore sú indikátory jeho nabitia. Stav nabitia akumulátora môžete skontrolovať stlačením tlačidla (12). Pred použitím zariadenia stlačte spúšť vypínača a skontrolujte, či je akumulátor úplne nabitý, aby zariadenie mohlo správne fungovať.
Tieto 3 kontrolky LED ukazujú stav nabitia akumulátora:
svietia 3 kontrolky LED: akumulátor je plne nabitý.
svietia 2 kontrolky LED: akumulátor je nabitý na 60 %.
svieti 1 kontrolka LED: akumulátor je takmer vybitý.
10 MONTÁŽ
10.1 Inštalácia pomocnej rukoväte (obr. 4)
Výstraha: Pred montážou a nastavovaním brúsku vždy vypnite a vyberte akumulátor z telesa uhlovej brúsky.
Pomocnú rukoväť (6) môžete pripojiť k uhlovej brúske v dvoch (2) rôznych polohách: vľavo a vpravo.
POWXB20050 SK
10.2 Montáž ochranného krytu
- Umiestnite ochranný kryt (7) na kryt predného prevodu.
- Upravte polohu ochranného krytu podľa požiadaviek konkrétneho použitia.
- Uzamknite ochranný kryt dotiahnutím uzamykacej skrutky pomocou šesťhranného kľúča alebo skrutkovača.
- Skontrolujte, či bol ochranný kryt pevne a správne namontovaný.
Poznámka: Ochranný kryt musí byť založený, aby bol operátor chránený v prípade, že počas prevádzky dôjde k rozlomeniu brúsneho kotúča.
10.3 Výmena brúsneho kotúča (obr. 7-8)
Pozor - kotúč, ktorý sa práve používal, môže byť veľmi horúci!
Výstraha: Pred montážou a nastavovaním vždy vyberte akumulátor z telesa brúsky.
- Stlačte a podržte zaist'ovacie tlačidlo vretena (2) a zaistite vreteno.
- Výstupným vretenom otáčajte, až kým sa nezaistí v mieste.
- Odstráňte vonkajšiu prírubu a opornú prírubu pomocou dodaného kľúča s dvomi otvormi.
- Želaný kotúč (8) nainštalujte na vreteno a vonkajšiu prírubu a opornú prírubu založte späť. Uvoľnite zámok vretena.
Dôležité upozornenie! Poistku vretena stlačte iba ak je motor a brúsne vreteno v pokoji!
Brúsku zapnite vypínačom (4) a nechajte ju v chode po dobu 30 sekúnd, aby ste skontrolovali, či správne funguje a či nedochádza k nadmerným vibráciám. Pri silných vibráciách brúsku okamžite zastavte a zistite príčinu.
V prípade brúsneho a rezného kotúča s hrúbkou približne 3 mm priskrutkujte vonkajšiu prírubu plochou stranou smerom k brúsnemu alebo reznému kotúču.
11 PREVÁDZKA
11.1 Zapnutie / vypnutie (obr. 9)
Pred stlačením hlavného vypínača skontrolujte, či je brúsny kotúč správne nainštalovaný a hladko beží a či je vonkajšia príruba dobre utiahnutá.
- Akumulátorovú batériu pripojte k telu uhlovej brúsky.
11.1.1 Zapnutie
Uhlovú brúsku zapnite prepnutím zadnej polohy vypínača (4) do polohy v smere šípky 1, ako je to znázornené na obrázku č. 9, zatlačte ho dopredu v smere šípky 2, ako je to znázornené na obrázku 9 a zaistite v polohe „ZAP“.
11.1.2 Vypnutie
Zatlačením na zadnú polohu sa vypínač (4) automaticky vráti do polohy „VYP.“ a brúska sa vypne. Brúsku nenechávajte bez dozoru, kým sa nezastaví.
Po vypnutí nástroja sa bude kotúč ďalej zotrvačne otáčať.
Poznámka: Vypínač na tejto brúske má funkciu ochrany proti vypnutiu, ktorá zabraňuje zraneniu a poškodeniu zariadenia pri poruche napájania a následného náhleho spustenia pri opätovnom zapnutí napájania.
12 REŽIMY PREVÁDZKY
12.1 Brúsenie
Rukoväť (3) a pomocnú rukoväť (6) držte pevne a zapnite stroj. Ventilačné otvory neblokujte rukou, pretože sa brúska môže prehriať. Počkajte, kým kotúč nedosiahne plnú rýchlosť. Brúsku priložte k položke. Maximálny efekt dosiahnete, keď budete brúsku držať pod uhlom 15–30° vzhľadom k predmetu. Brúsku veďte jemne pozdĺž predmetu. Brúske nechajte čas vykonať svoju prácu. Len zriedka treba pritlačiť kotúč silno o
povrch, aby bol obrobený. Počas používania sa v oblasti motora môže vyskytnúť iskrenie. Je to normálny stav a neznamená to, že je brúska chybná. Po použití brúsku vypnite.
13 ČISTENIE A ÚDRŽBA
13.1 Čistenie
- Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora.
- Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.
- Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.
- Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.
Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atď. Tieto rozpúšťadlá môžu poškodiť plastové diely.
14 TECHNICKÉ ÚDAJE
| Č. modelu | POWXB20050 |
| Počet otáčok | 10 000 min -1 |
| Priemer kotúča | 125 mm |
| Menovité napätie | 20 V |
| Zaist'ovacie tlačidlo vretena | Áno |
| Pripojenie akumulátora | Zasunutie |
| Otvor kotúča | 22 mm |
| Mäkká rukovät' | Áno |
| Bezpečnostný kryt | Áno |
| Kapacita akumulátora | 20 V – 4000 mAh |
| Menovité výstupné napätie a prúd nabíjačky | 20 V – 2 A |
15 HLUK
Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)
- Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynúť dňom zakúpenia prvým používateľom.
- Táto záruka zahŕňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahŕňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
- Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.
- Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
- Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus. ■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
- Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
- Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.
- Prijatie reklamácie v rámci záruky nemá vplyv na predĺženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia. Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
- Vyhradzujeme si právo zamietnuť akúkoľvek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...).
- Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.
- Náradie musíte vrátiť v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.
- Váš nástroj musíte nabíjať minimálne 1x mesačne, aby nástroj optimálne fungoval.
17 ŽIVOTNÉ PROSTREDIE
Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom.
Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.
18 VYHLÁSENIE O ZHODE
VARO
VARO-Vic.Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – BELGICKO vyhlasuje, že
obchodná známka: POWERplus
model: POWXB20050
je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. v prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.
Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):
2011/65/EU
2006/42/EC
2014/30/EU
Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):
EN60745-1 : 2009
EN60745-2-3 : 2011
EN55014-1:2017
EN55014-2:2015
Uchovávateľ technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Nižšie podpísaný koná v mene výkonného riaditeľa spoločnosti,
Regulačné záležitosti – vedúci pre súlad
- MONTÁŽ OCHRANNÉHO KRYTU
- UHLOVÁ BRÚSKA 20 V POWXB
- ZAMÝŠĽANÉ POUŽITIE
- POPIS (OBR. A)
- OBSAH BALENIA
- SYMBOLY
- VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE
- PRACOVNÁ PLOCHA
- SERVIS
- ŠPECIFICKÉ BEZPEČNOSTNÉ POKYNY PRE UHLOVÉ BRÚSKY
- ĎALŠIE BEZPEČNOSTNÉ UPOZORNENIA TÝKAJÚCE SA SPÄTNÉHO RÁZU
- DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY
- BATÉRIE
- NABÍJAČKY
- NABÍJANIE, VKLADANIE A VYBERANIE AKUMULÁTORA
- INDIKÁCIE NABÍJANIA (OBR. 1)
- VYBERANIE/VKLADANIE AKUMULÁTORA (OBR. 2)
- INDIKÁTOR NABITIA AKUMULÁTORA (OBR. 3)
- MONTÁŽ
- INŠTALÁCIA POMOCNEJ RUKOVÄTE (OBR. 4)
- POWXB20050 SK
- VÝMENA BRÚSNEHO KOTÚČA (OBR. 7-8)
- PREVÁDZKA
- ZAPNUTIE / VYPNUTIE (OBR. 9)
- ZAPNUTIE
- VYPNUTIE
- REŽIMY PREVÁDZKY
- ČISTENIE A ÚDRŽBA
- ČISTENIE
- HLUK
- ŽIVOTNÉ PROSTREDIE
- VYHLÁSENIE O ZHODE
Značka : PowerPlus
Model : POWXB20050
Kategória : Elektrická uhlová brúska
