BRUKSANVISNING POWXB20050 PowerPlus

Copyright © 2021 VARO S i d e | 3 www.varo.com VINKELSLIPER 20 V POWXB20050 1 TILTENKT BRUK Denne maskinen er beregnet for kutting og grovsliping av metall og stein. Med riktig tilbehør kan maskinen også brukes til sliping og polering.. Egner seg ikke til profesjonelt bruk. ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med. 2 BESKRIVELSE (FIG. A)

• Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

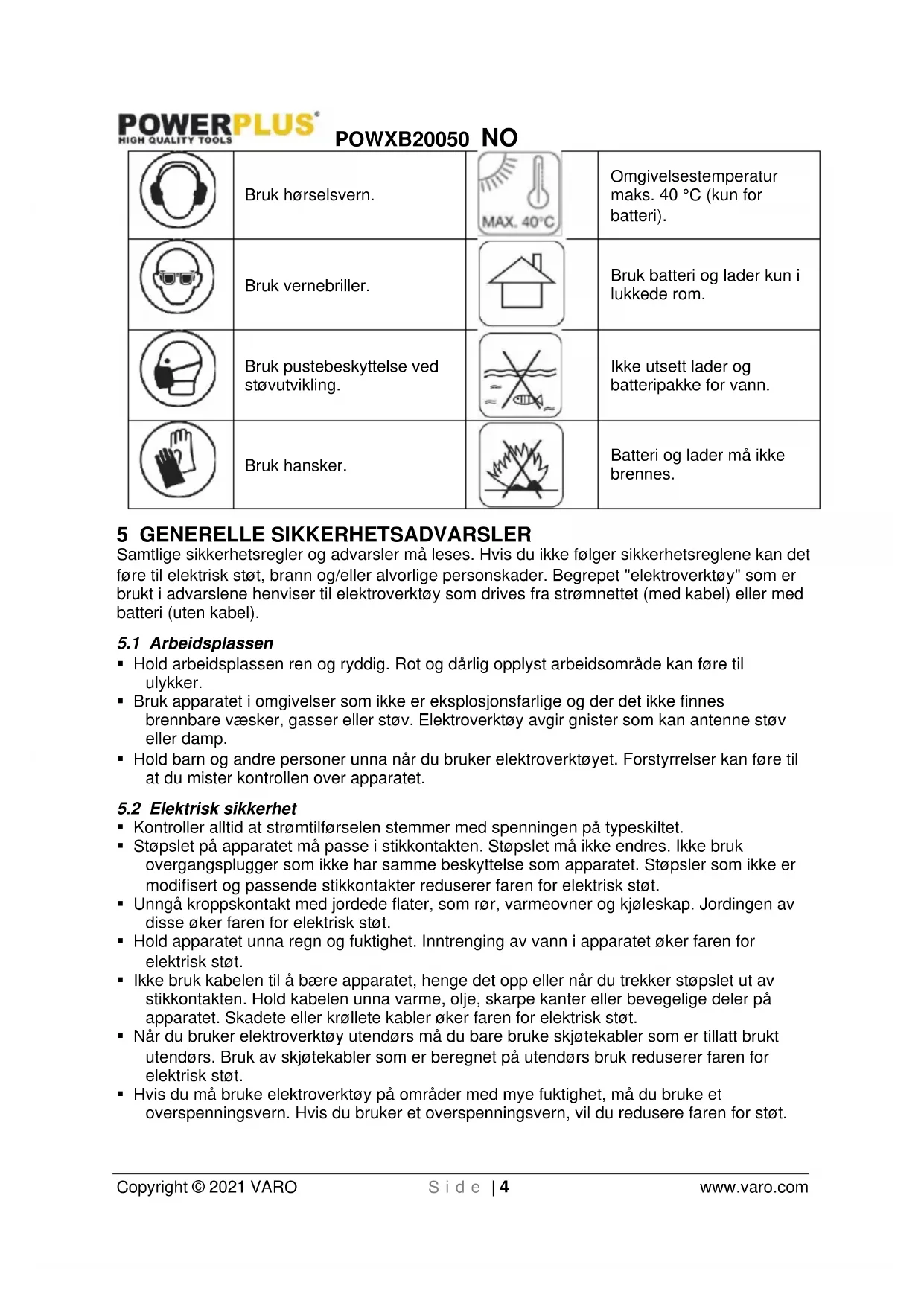

Bruk pustebeskyttelse ved støvutvikling.

Ikke utsett lader og batteripakke for vann.

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

• Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.POWXB20050 NO Copyright © 2021 VARO S i d e | 5 www.varo.com

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

• Pass på at kappskivens dimensjoner stemmer overens med maskinens spesifikasjoner.

• Pass på at kappskiven er montert korrekt og at den er festet skikkelig. Bruk aldri noen form for foringer eller adaptere for å få en kappskive til å passe.POWXB20050 NO Copyright © 2021 VARO S i d e | 6 www.varo.com

• Kappskivene må behandles og oppbevares ifølge leverandørens egne forskrifter.

• Ikke bruk maskinen til å kappe arbeidsstykker som er tykkere enn kappeskivens maksimale slipedybde.

• Ikke bruk kappskiver til vanlige slipeoppgaver.

• Se til at det er tilstrekkelig med gjenger på spindelen når du bruker kappskiver som festes ved å skrus inn på spindelgjengene. Pass på at spindelen er tilstrekkelig beskyttet og ikke kan komme i kontakt med slipeflaten.

• Kontroller kappskivene for eventuelle skader før bruk. Ikke bruk kappskiver som er sprukket, opprevet eller skadet på annen måte.

• La maskinen gå i 30 sekunder uten belastning før den tas i bruk. Slå av maskinen øyeblikkelig hvis den begynner å vibrere unaturlig mye eller hvis det viser seg at den er defekt på en annen måte. Kontroller maskinen og kappskiven grundig før du starter maskinen på nytt.

• Pass på at det eventuelle gnistregnet ikke kan være til fare for mennesker i nærheten og at gnistregnet ikke spruter i retning av lett antennelige stoffer.

• Pass på at arbeidsstykket er tilstrekkelig godt støttet opp eller klemt fast. Hold hendene borte fra den flaten som skal slipes.

• Bruk alltid vernebriller og hørselsvern. Bruk gjerne annet verneutstyr også, som for eksempel verneforkle eller hjelm, og alltid når det er et krav.

• Pass på at monterte kappskiver og hoder er festet i samsvar med produsentens instruksjoner.

• Pass på at festeskiver brukes når slike festeskiver følger med slipeproduktene og når det ellers kreves.

• Hvis verktøyet leveres med vernehette, må verktøyet aldri brukes uten denne vernehetten.

• For verktøy som bruker kappskiver som festes med gjenger, må du passe på at gjengene i skiven er så lange at hele spindelen skrus inn.

• Pass på at ventilasjonsåpningene ikke blokkeres når verktøyet brukes på steder med mye støv.

7 EKSTRA SIKKERHETSINSTRUKSJONER FOR Å UNNGÅ REKYL

Hvis en slipeskive blir hengende fast eller fastklemt av arbeidsstykket, vil kanten på den delen av skiven som treffer punktet der den setter seg fast, grave seg inn i materialet slik at skiven klatrer ut eller slås tilbake. Skiven kan bykse mot eller fra operatøren, avhengig av rotasjonsretningen til skiven når rekylen inntreffer. Slipeskiver kan også brekke under slike omstendigheter. Rekyl er et resultat av feil bruk av verktøyet og/eller feil arbeidsprosedyrer eller arbeidsforhold, og kan unngås hvis du følger disse instruksjonene:

• Alltid ha et fast grep på elektroverktøyet og påse at du posisjonerer deg på en slik måte at kroppen og armen din har nok kraft eller motstand til å stå imot rekylen. Bruk alltid støttehåndtaket, hvis dette er montert, slik at du er sikret maksimal kontroll på rekylen og effekten av dreiemomentet ved oppstart. Operatøren kan kontrollere dreiemomentet hvis sikkerhetsinstruksjonene blir fulgt.

• Aldri plassere hånden i nærheten av roterende tilbehør. Rekylen fra tilbehøret kan føre til at det treffer hånden din.

• Ikke posisjonere kroppen i det området en eventuell rekyl vil inntreffe. Rekylen vil føre til at verktøyet beveger seg i motsatt retning av skivens rotasjonsretning når den setter seg fast.

• Vær spesielt oppmerksom på dette når du arbeider med hjørner, skarpe kanter osv. Unngå at tilbehøret bykser eller setter seg fast. Hjørner, skarpe kanter eller byks gjør at det roterende tilbehøret lettere kan sette seg fast, og at du kan miste kontrollen over verktøyet slik at du heller ikke klarer å motkjempe eller kontrollere rekylen.

• Forsøk aldri å åpne dem, uansett grunn.

• Oppbevar batteriene dine på et kjølig, tørt sted (5 °C - 20 °C). Ikke lagre batterier i utladet tilstand.

• Li-ion batterier bør utlades og lades jevnlig (minst 4 ganger pr. år). Ved lagring over lang tid bør litium-ionbatteriet være ladet til 40 % av kapasiteten.

• Lad batterier kun med laderen som følger med verktøyet.

• Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.

• Må ikke opphetes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier på ikke kastes i ild, da dette kan føre til eksplosjon og/eller intens ildutvikling.

• Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger: − Tørk forsiktig av væsken med en klut. Unngå hudkontakt. − Ved hud- eller øyekontakt må du følge instruksjonene nedenfor: ✓ Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik. ✓ Hvis du får batterisyre i øynene, må øynene skylles i minst 10 minutter med rent vann. Oppsøk lege. Brannfare! Unngå å kortslutte polene på en løst batteri. Batterier må ikke brennes.

• Forsøk aldri å lade opp vanlige engangsbatterier.

• Laderen må ikke åpnes.

• Ikke stikk objekter i laderen.

• Laderen er kun beregnet på innendørs bruk. 9 LADING OG INNSETTING ELLER FJERNING AV BATTERIET

9.1 Laderindikasjoner (Fig. 1)

3. La batteripakken kjøle seg helt ned før du bruker den.

4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter kontinuerlig bruk i verktøyet, må du la det kjøle seg ned til romtemperatur før lading. Dette vil forlenge batterienes levetid.

9.2 Fjerning/innsetting av batteri (Fig. 2)

• Installere: trykk og skyv batteripakken inn i batteriporten. Sørg for at utløseren på baksiden av batteriet klikker på plass og batteriet er festet før du begynner å bruke det.

10.1 Feste hjelpehåndtaket (Fig. 4)

Advarsel: Før montering og justering må du alltid slå av slipemaskinen og trekke ut batteripakken fra vinkelsliperhuset. Hjelpehåndtaket (6) kan festes på maskinen i to forskjellige posisjoner: venstre og høyre.

• Juster plasseringen til vernet ut fra arbeidet du skal utføre.

• Lås beskyttelsesvernet på plass ved å stramme til låseskruene med en sekskantnøkkel eller skrutrekker.

• Kontroller at vernet er godt festet og plassert riktig. Merk: beskyttelsesvernet må være plassert slik at det beskytter brukeren hvis skiven sprekker under bruk.

10.3 Skifte slipeskiven (Fig. 7-8)

Forsiktig - en slipeskive som har vært i bruk kan være svært varm!POWXB20050 NO Copyright © 2021 VARO S i d e | 9 www.varo.com Advarsel: før montering og justering må du alltid trekke ut batteripakken fra sliperhuset.

• Trykk og hold spindellåsen (2) for å holde spindelen.

• Drei utløpsspindelen til den låses.

• Sett ønsket slipeskive (8) på spindelen og sett på plass ytre og indre flenser. Slipp spindellåsen. OBS: Spindellåsen må kun trykkes når motoren og spindelen står stille! Spindellåsen må holdes inne mens skive skiftes! Slå på sliperen med bruk av PÅ/AV-bryteren (4), og la den gå i 30 sekunder for å kontrollere at den fungerer ordentlig og at det ikke er noen unormale vibrasjoner. Stopp sliperen straks hvis det oppstår tung vibrasjon, og undersøk årsaken. For slipeskiver og kuttehjul med en tykkelse på opptil ca. 3 mm skrur du på den ytre flensen med den flate siden vendt mot slipeskiven eller kuttehjulet. 11 BRUK

Slå på vinkelsliperen ved å trykke ned den bakre posisjonen på PÅ/AV-bryteren (4) som pil 1 viser på Fig. 9 og å skyve bryteren forover som pil 2 viser på Fig. 9 og låse den i "ON"- posisjon (PÅ).

Trykk ned den bakre posisjonen på PÅ/AV-bryteren (4). Den returnerer automatisk til "OFF"- posisjonen (AV) og verktøyet slår seg av. Slipp ikke sliperen før den har stoppet. Slipeskiven fortsetter å rotere en stund etter at maskinen er slått av. Merk: bryteren på denne vinkelsliperen har en beskyttelsesfunksjoner som slår av sliperen og unngår personskader og skader på eiendom på grunn av at den plutselig startes opp igjen etter at du har slått den av.POWXB20050 NO Copyright © 2021 VARO S i d e | 10 www.varo.com 12 ARBEID

Hold godt fast i håndtaket (3) og hjelpehåndtaket (6) og slå maskinen på. Unngå å blokkere ventilasjonsåpningene med hånden, da dette kan føre til at motoren overopphetes. La slipeskiven nå full hastighet. Legg slipeskiven an mot arbeidsstykket. Du oppnår maksimal effekt ved å holde slipeskiven i 15-30 grader i forhold til arbeidsstykket. Beveg vinkelsliperen rolig over arbeidsstykket. La slipeskiven få tid til å arbeide. Det er sjelden nødvendig å trykke slipeskiven hardt mot flaten du sliper. Det kan komme gnister fra motoren under bruken. Dette er normalt og betyr ikke at det er en defekt på vinkelsliperen. Slå av vinkelsliperen etter bruk.

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.

• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.

• Sørg for at ventilasjonssporene er frie for støv og skitt.

Batterikapasitet 20 V – 4000 mAh Lader nominell ytelse 20 V-2 A 15 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydtrykknivå LpA 89 dB(A) Lydeffektnivå LwA 100 dB(A) VIKTIG! Bruk hørselsvern når lydtrykket er over 85 dB(A). aw (Vibrasjon) Maks. 1,8 m/s² K = 1,5 m/s²POWXB20050 NO Copyright © 2021 VARO S i d e | 11 www.varo.com 16 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (brukt til et formål produktet ikke er egnet for), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

9.2 Borttagning/montering av batteri (Fig. 2)
