| Produkttyp | Akku-Winkelschleifer |
| Marke | PowerPlus |
| Modell | POWXB20050 |
| Drehzahl | 10 000 min⁻¹ |
| Scheibendurchmesser | 125 mm |
| Bohrung | 22 mm |
| Nennspannung | 20 V |
| Akkukapazität | 4 000 mAh (Li-ion) |
| Ladegerätleistung | 20 V – 2 A |
| Gewicht (mit Akku) | Etwa 2,0 kg |
| Schalldruckpegel | 89 dB(A) |
| Schallleistungspegel | 100 dB(A) |
| Vibrationen (Mittelwert) | 1,8 m/s² |
| Spindelarretierung | Ja |
| Zusatzhandgriff | Ja, links oder rechts montierbar |
| Schutzhaube | Ja, verstellbar |
| Hauptfunktionen | Schleifen, Trennen, Schleifen, Polieren (mit Zubehör) |
| Verwendungszweck | Arbeiten an Metall und Stein (nicht professionelle Nutzung) |
| Garantie | 36 Monate (ohne Akku, Ladegerät und normale Abnutzung) |
| Wartung und Reinigung | Lüftungsschlitze mit einem weichen Tuch und Seifenwasser reinigen. Keine Lösungsmittel verwenden. |
Häufig gestellte Fragen - POWXB20050 PowerPlus
Benutzerfragen zu POWXB20050 PowerPlus
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Elektrowinkelschleifer kostenlos im PDF-Format! Finden Sie Ihr Handbuch POWXB20050 - PowerPlus und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. POWXB20050 von der Marke PowerPlus.
BEDIENUNGSANLEITUNG POWXB20050 PowerPlus
DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG
14 TECHNISCHE GEGEVENS
1 BESTIMMUNGSGEMÄße VERWENDUNG....3
2 BESCHREIBUNG DER TEILE (ABB. A)....3
3 VERZEICHNIS DES VERPACKUNGSINHALTS .... 3
4 ERKLÄRUNG DER SYMBOLE 3
5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE .... 4
1.1 Arbeitsplatz....4
1.2 Elektrische Sicherheit ....4
1.3 Sicherheit von Personen....5
1.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten 5
1.5 Wartung....6
6 SPEZIELLE SICHERHEITSHINWEISE FÜR WINKELSCHLEIFER 6
7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR RÜCKSCHLAG . 7
8 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE 7
1.6 Akkus....7
1.7 Ladegeräte 8
9 DEN AKKU LADEN UND EINSETZEN ODER HERAUSNEHMEN 8
1.8 Anzeigen am Ladegerät (Abb. 1)......8
1.9 Akku herausnehmen / einsetzen (Abb. 2)......8
1.10 Akku-Ladezustandsanzeige (Abb. 3)....9
10 MONTAGE....9
1.11 Zusatzgriff anbringen (Fig. 4)....9
1.12 Blattschutz anbringen....9
1.13 Schleif- und Trennscheiben auswechseln (Fig. 7-8)....9
11 BETRIEB 10
1.14 Einschalten / Ausschalten (Fig. 9)....10
1.14.1 Einschalten....10
1.14.2 Ausschalten....10
POWERPLUS® HIGH QUALITY TOOLS
POWXB20050 DE
12 ARBEITSHINWEISE 10
1.15 Mit der Schleifscheibe arbeiten 10
13 REINIGUNG UND WARTUNG....11
1.16 Reinigung....11
14 TECHNISCHE DATEN....11
15 GERÄUSCHEMISSION....11
16 GARANTIE 12
17 UMWELT 12
18 KONFORMITÄTSERKLÄRUNG....13
WINKELSCHLEIFER 20 V POWXB20050
1 BESTIMMUNGSGEMÄße VERWENDUNG
Der Winkelschleifer ist zum Trennen und Schleifen bestimmt. Bei Verwendung des passenden Zubehörs kann mit dem Gerät auch gebürstet oder geschliffen werden. Nicht für den professionellen Einsatz geeignet.
WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.
2 BESCHREIBUNG DER TEILE (ABB. A)
-
Sicherungshebel für den Blattschutz
-
Sicherung der Wellenarretierung
-
Hauptgriff
-
Ein-/Aus-Schalter
-
Entlüftung
-
Zusatzgriff
-
Schutzvorrichtung
-
Schleifscheibe (NICHT eingeschlossen)
-
Ladegerät
-
Akkupack mit Ladezustandsanzeige
-
Akkupack-Entriegelung
-
Knopf für Akku-Ladezustandsanzeige
3 VERZEICHNIS DES VERPACKUNGSINHALTS
- Entfernen Sie das Verpackungsmaterial.
- Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).
- Überprüfen Sie, ob der Lieferumfang vollständig ist.
- Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
- Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht.
WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr!
1 x Gerät
1 x Bedienungsanleitung
1 x Zusatzgriff
1 x Schraubenschlüssel
1 x Schutzvorrichtung
1 x Akku
1 x Ladegerät
Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.
4 ERKLÄRUNG DER SYMBOLE
In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:
 | Warnhinweis:Verletzungsgefahr undGefahr der Beschädigungdes Geräts. |  | Übereinstimmung mit den jeweils maßgeblichenAnforderungen der EU-Richtlinie(n). |
 | Anweisungen vor dem Gebrauch des Geräts genau durchlesen. |  | Klasse II - Doppelisolierung -Es wird kein geerdeterStecker benötigt. (Gilt nur fürLadegerät) |
 | Ohrenschutz tragen. |  | Umgebungstemperatur max. 40 °C. (Gilt nur für Akku) |
 | Schutzbrille tragen. |  | Akku und Ladegerät nur in geschlossenen Räumen benutzen. |
 | Bei Staubentwicklung: Atemschutzmaske tragen. |  | Ladegerät und Akku dürfen nicht mit Wasser in Kontakt kommen. |
 | Schutzhandschuhe tragen. |  | Akkupack oder Ladegerät nicht ins Feuer werfen. |
5 ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE
Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff „Gerät“ werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).
1.1 Arbeitsplatz
- Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.
- Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.
- Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.
1.2 Elektrische Sicherheit
- Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.
- Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.
- Vermeiden Sie jeden Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
- Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.
- Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.
POWXB20050 DE
- Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.
- Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.
1.3 Sicherheit von Personen
- Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.
- Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.
- Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.
- Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.
- Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.
- Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.
1.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten
- Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit nur dafür geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
- Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
- Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.
- Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
- Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
POWXB20050 DE
- Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
- Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
1.5 Wartung
- Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.
6 SPEZIELLE SICHERHEITSHINWEISE FÜR WINKELSCHLEIFER
- Überprüfen Sie, dass die auf der Schleifscheibe angegebene Höchstdrehzahl mit der Höchstdrehzahl der Maschine übereinstimmt. Die Drehzahl der Maschine darf nicht höher sein als der Wert auf der Schleifscheibe.
- Achten Sie darauf, dass die Abmessungen der Schleifscheibe mit den Angaben der Maschine übereinstimmen.
- Achten Sie darauf, dass die Schleifscheibe richtig montiert und ordnungsgemäß befestigt wurde. Verwenden Sie keine Reduzierringe oder Adapter, um die Schleifscheibe passend zu machen.
- Behandeln und lagern Sie die Schleifscheiben gemäß den Vorschriften des Lieferanten.
- Verwenden Sie die Maschine nicht, um Werkstücke zu durchtrennen, die dicker sind als die maximale Arbeitstiefe der Trennscheibe.
■ Verwenden Sie keine Trennscheiben zum Entgraten.
- Sorgen Sie dafür, dass wenn Schleifscheiben auf dem Gewinde der Spindel befestigt werden, die Spindel ein ausreichend langes Gewinde hat. Sorgen Sie dafür, dass die Spindel ausreichend geschützt ist und die Schleiffläche nicht berührt.
- Überprüfen Sie die Schleifscheibe vor dem Einsatz auf eventuelle Beschädigungen. Verwenden Sie keine Schleifscheiben, die gebrochen, gerissen oder anderweitig beschädigt sind.
- Lassen Sie die Maschine vor der Inbetriebnahme 30 Sekunden lang ohne Last laufen.
- Schalten Sie die Maschine sofort aus, wenn diese deutlich zu vibrieren beginnt oder wenn ein anderer Defekt auftritt. Überprüfen Sie die Maschine und die Schleifscheibe gründlich, bevor Sie die Maschine erneut einschalten.
- Sorgen Sie dafür, dass ein eventueller Funkenregen keine Gefahr für Personen darstellt oder in Richtung von leicht entflammbaren Substanzen spritzt.
- Sorgen Sie dafür, dass das Werkstück ausreichend abgestützt oder eingeklemmt wird. Bleiben Sie mit den Händen von der Schleiffläche fern.
- Tragen Sie immer eine Schutzbrille und einen Ohrenschutz. Benutzen Sie, falls erforderlich oder gewünscht, auch andere Schutzkleidung, wie z.B. eine Schürze oder einen Helm.
- Befestigen Sie die Wechselscheiben und -spitzen (z.B. Kegel) gemäß den Vorschriften des Herstellers.
- Verwenden Sie gegebenenfalls Vliespapier, wenn dieses mit den Schleifmitteln mitgeliefert wird.
- Verwenden Sie immer eine Sicherheitsvorrichtung, wenn diese mit dem Gerät mitgeliefert worden ist.
- Bei der Verwendung von Scheiben, die mit einem Gewinde ausgestattet sind, muss dieses Gewinde lang genug ausgelegt sein, um die Spindel voll aufzunehmen.
- Achten Sie darauf, dass die Lüftungsöffnungen bei der Arbeit in staubiger Umgebung nicht verschmutzt sind.
7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR RÜCKSCHLAG
Wenn eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.
- Halten Sie das Elektrowerkzeug gut fest, und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
- Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.
- Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
- Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen, was zu Kontrollverlust oder Rückschlag führen kann.
- Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Sägeblätter verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.
8 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE
1.6 Akkus
- Nie versuchen, den Akku zu öffnen.
- Nicht in Bereichen lagern, wo die Temperatur über 40 °C steigen kann.
- Nur bei einer Umgebungstemperatur von 4-40 °C aufladen.
- Bewahren Sie die Akkus an einem trockenen und kühlen Platz (5-20 °C) auf. Akkus nie entladen lagern.
- Bei Li-Ion-Akkus ist es besser, sie regelmäßig zu entladen und aufzuladen (mindestens 4x pro Jahr). Die ideale Ladekapazität beim langfristigen Einlagern von Li-Ion-Akkus beträgt 40%.
■ Beim Entsorgen von Akkus die Hinweise im Abschnitt "Umwelt" beachten.
- Kurzschluss vermeiden. Wenn durch ein metallenes Objekt der Pluspol (+) und der Minuspol (-) des Akkus direkt oder zufällig miteinander verbunden werden, wird der Akku kurzgeschlossen. Die durch diesen starken Kurzschlussstrom entstehende Hitze kann zu einem Zerbrechen der Ummantelung oder zu einem Brand führen.
- Akkus nie erhitzen. Wenn ein Akku über 100 °C erhitzt wird, können die Ummantelung, die Isolierung und andere Kunststoffkomponenten beschädigt werden. Dies kann zum Austreten von Batterieflüssigkeit und/oder zu einem internen Kurschluss führen, was ein Zerbrechen der Ummantelung oder einen Brand bewirken kann. Akkus dürfen auf keinen Fall durch Feuer entsorgt werden, weil dies zu einer Explosion und/oder schweren Verbrennungen führen kann.
- Unter extremen Bedingungen kann ein Austreten von Batterieflüssigkeit erfolgen. Wenn Flüssigkeit am Akku festgestellt wird, machen Sie bitte Folgendes:
– Die Flüssigkeit sorgfältig mit einem Tuch abwischen. Jeden Kontakt mit der Haut vermeiden.
POWXB20050 DE
- Wenn es doch zu einem Kontakt mit der Haut oder mit den Augen gekommen ist, machen Sie bitte Folgendes:
√ Die betroffene Stelle sofort mit Wasser abspülen. Den Bereich anschließend mit einer milden Säure wie Zitronensaft oder Essig neutralisieren.
√ Bei einem Kontakt mit den Augen das Auge mindestens 10 Minuten lang mit reichlich klarem Wasser spülen. Anschließend einen Arzt aufsuchen.
Brandgefahr! Vermeiden Sie einen Kurzschluss des herausgenommenen Akkus. Akkus nie durch Feuer entsorgen.
1.7 Ladegeräte
- Nie versuchen, nicht aufladbare Batterien aufzuladen.
- Schadhafte Kabel sofort ersetzen.
- Das Ladegerät darf nicht mit Wasser in Kontakt kommen.
- Das Ladegerät nicht öffnen.
- Das Ladegerät nicht untersuchen.
- Das Ladegerät ist nur für die Verwendung in geschlossenen Räumen bestimmt.
9 DEN AKKU LADEN UND EINSETZEN ODER HERAUSNEHMEN
1.8 Anzeigen am Ladegerät (Abb. 1)
Das Ladegerät an die Steckdose anschließen:
- Grün anhaltend: Ladebereit.
- Rot anhaltend: Laden.
- Grün anhaltend: Geladen.
Hinweis: Wenn der Akku nicht richtig passt, ihn bitte ausschalten und sicherstellen, dass der Akkupack das richtige Modell für dieses Ladegerät ist, so wie auf dem Spezifikationsblatt dargestellt. Keinen anderen Akkupack oder irgendeinen Akkupack laden, der nicht sicher ins Ladegerät passt.
- Das Ladegerät und den zu ladenden Akkupack häufig kontrollieren.
- Am Ende des Ladevorgangs das Ladegerät vom Stromnetz trennen und den Akkupack herausnehmen.
- Den Akkupack vor dem Einsatz völlig abkühlen lassen.
- Das Ladegerät und den Akkupack innen außerhalb der Reichweite von Kindern aufbewahren.
HINWEIS: Falls der Akku nach dem Dauerbetrieb im Werkzeug heiß wird, lassen Sie ihn vor dem Laden auf Raumtemperatur abkühlen. Dadurch wird die Lebensdauer Ihrer Akkus verlängert.
1.9 Akku herausnehmen / einsetzen (Abb. 2)
WARNHINWEIS: Bevor irgendwelche Einstellungen vorgenommen werden, sicherstellen, dass die Maschine ausgeschaltet ist oder der Akkupack entnommen wurde.
POWXB20050 DE
- Das Werkzeug in einer und den Akkupack (10) in der anderen Hand halten.
- Zum Einbauen: Den Akkupack in die Akkuhalterung drücken und hineinschieben. Dabei sicherstellen, dass die Ent-/Verriegelung an der Akkurückseite einrastet und der Akku gesichert ist, bevor das Gerät in Betrieb genommen wird.
- Zum Herausnehmen: Auf die Ent-/Verriegelung des Akkus drücken und gleichzeitig den Akkupack herausnehmen.
1.10 Akku-Ladezustandsanzeige (Abb. 3)
Am Akkupack befinden sich Akku-Ladezustandsanzeigen, mit denen der Ladezustand des Akkus überprüft werden kann, wenn auf den Knopf (12) gedrückt wird. Bevor das Gerät benutzt wird, bitte auf den Ein-/Aus-Schalter drücken, um zu prüfen, ob der Akku für den ordnungsgemäßen Betrieb ausreichend geladen ist.
Diese 3 LED können den Ladezustand des Akkus anzeigen:
3 LED leuchten auf: Akku ist aufgeladen.
2 LED leuchten auf: Akku ist zu 60% geladen.
1 LED leuchtet auf: Akku ist fast entladen.
10 MONTAGE
1.11 Zusatzgriff anbringen (Fig. 4)
Warnhinweis: Schalten Sie den Winkelschleifer vor der Montage und vor Anpassungen immer aus und nehmen Sie das Akkupack aus dem Gerät.
Der Zusatzgriff (6) kann in zwei verschiedenen Positionen am Gerät angebracht werden: links und rechts.
1.12 Blattschutz anbringen
- Setzen Sie die Schutzhabe (7) auf den Spindelhals.
■ Passen Sie die Position der Schutzhaube den Erfordernissen des Arbeitsgangs an. - Arretieren Sie die Schutzhaube durch Festziehen der Feststellschraube mit einem Sechskantschlüssel oder Schraubendreher.
- Überprüfen Sie, dass die Schutzhaube fest und richtig sitzt.
Hinweis: Die Schutzvorrichtung muss so positioniert sein, dass sie den Bediener während der Verwendung vor Scheibensplittern schützt.
1.13 Schleif- und Trennscheiben auswechseln (Fig. 7-8)
WARNHINWEIS: Nach der Benutzung des Geräts kann die Scheibe (noch) sehr heiß sein!
Warnhinweis: Nehmen Sie vor der Montage und vor Anpassungen immer den Akkupack aus dem Gerät.
■ Die Spindelarretierung (2) betätigen und gedrückt halten, um die Spindel zu sichern.
■ Drehen Sie die Spindel heraus bis sie einrastet.
- Den äußeren Flansch und den inneren Flansch mit dem mitgelieferten Doppelzapfenschlüssel entfernen.
- Die gewünschte Scheibe auf die Spindel setzen, und den äußeren und den inneren Flansch wieder anbringen. Dann die Spindelarretierung loslassen.
WARNHINWEIS! Die Spindelarretierung nur bei stillstehendem Motor und nicht mehr drehender Spindel drücken!
Beim Scheibenwechsel muss die Spindelarretierung gedrückt gehalten werden!
Schalten Sie den Winkelschleifer mithilfe des Ein-Aus-Schalters (4) ein und lassen Sie ihn 30 Sekunden lang laufen, um sicherzustellen, dass er ordnungsgemäß funktioniert und dass keine abnormalen Vibrationen auftreten. Wenn schwere Vibrationen auftreten, schalten Sie den Winkelschleifer sofort aus und suchen Sie nach der Ursache.
Schrauben Sie bei Schleifscheiben und Trennscheiben mit einer Stärke bis etwa 3 mm den äußeren Flansch mit der flachen Seite auf die Schleifscheibe oder Trennscheibe.
11 BETRIEB
1.14 Einschalten / Ausschalten (Fig. 9)
Vor dem Einschalten des Geräts unbedingt prüfen, dass die Schleif- bzw. Trennscheibe ordnungsgemäß befestigt ist und gleichmäßig rund läuft, und dass der äußere Flansch sicher befestigt ist.
■ Den Akkupack am Gerät anbringen.
1.14.1 Einschalten
Schalten Sie den Winkelschleifer ein, indem Sie den hinteren Teil des Ein-/Aus-Schalters (4) wie in Fig. 9 durch den Pfeil 1 gekennzeichnet herunterdrücken und den Schalter wie in Fig. 9 durch den Pfeil 2 gezeigt nach vor bewegen und in der „EIN“-Position einrasten lassen.
1.14.2 Ausschalten
Drücken Sie den hinteren Teil des EIN-/AUS-Schalters (4) herunter; er kehrt automatisch in die „AUS“-Position zurück und das Gerät wird abgeschaltet. Halten Sie den Winkelschleifer solange fest, bis sich die Scheibe nicht mehr dreht.
Die Scheibe dreht noch einige Zeit nach dem Ausstellen des Geräts nach.
Hinweis: Der Schalter dieses Winkelschleifers verfügt über eine Schutzfunktion bei Stromausfall, die bei einem Stromausfall Verletzungen und Beschädigungen durch ein plötzliches Starten des Geräts nach der Wiederherstellung der Stromversorgung verhindert.
12 ARBEITSHINWEISE
1.15 Mit der Schleifscheibe arbeiten

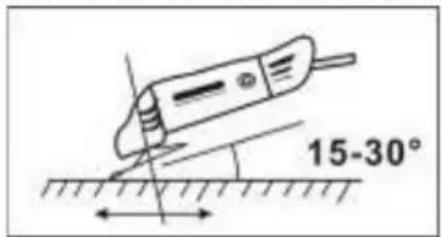

Das Gerät sicher und fest am Führgriff (3) und am Zusatzgriff (6) halten und einschalten. Die Lüftungsschlitze dürfen nicht durch die Hand abgedeckt werden, weil das Gerät dann überhitzen kann. Warten Sie ab, bis die Scheibe mit voller Drehzahl läuft, und führen Sie dann das Gerät an das Werkstück. Die optimale Schleifwirkung stellt sich ein, wenn das Gerät in einem Winkel von 15-30° zum Werkstück (der zu
bearbeitenden Fläche) gehalten wird. Das Gerät mit sanftem Druck an der Fläche entlang führen. Geben Sie dabei dem Gerät Zeit zum Schleifen. In der Regel ist es nicht notwendig,
POWXB20050 DE
die Scheibe hart an die zu schleifende Fläche anzudrücken. – Beim Schleifvorgang können im Motor Funken auftreten. Diese (mäßige) Funkenbildung ist normal, sie bedeutet keineswegs, dass das Gerät defekt ist. Schalten Sie das Gerät nach beendeter Arbeit immer aus.
13 REINIGUNG UND WARTUNG
1.16 Reinigung
- Halten Sie die Lüftungsschlitze des Geräts sauber, um eine Überhitzung des Motors zu vermeiden.
- Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jedem Einsatz.
- Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.
- Wenn der Schmutz nicht abgeht, verwenden Sie bitte ein mit Seifenwasser befeuchtetes weiches Tuch.
ACHTUNG! Lösemittel wie z.B. Benzin, Alkohol, Ammoniakwasser usw. nie benutzen! Diese Lösemittel können die Kunststoffteile beschädigen.
14 TECHNISCHE DATEN
| Modell-No | POWXB20050 |
| Drehzahl | 10000 min-1 |
| Scheibendurchmesser | 125 mm |
| Nennspannung | 20 V |
| Wellenarretierung | Ja |
| Akkuanschluss | Einschub |
| Scheibenbohrung | 22 mm |
| Softgrip | Ja |
| Schutzvorrichtung | Ja |
| Akkukapazität | 20 V - 4000 mAh |
| Ladegerät Ausgangsleistung | 20 V - 2 A |
15 GERÄUSCHEMISSION
Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3)
| Schalldruckpegel LpA | 89 dB(A) |
| Schallleistungspegel LwA | 100 dB(A) |
WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden!
aw (Vibration)
Max. 1,8 m/s²
K = 1,5 ~m / s^2
16 GARANTIE
- Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.
- Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.
- Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.
- Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.
- Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.
■ Weitere Informationen erhalten Sie unter der Tel.-№: 00 32 3 292 92 90
- Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.
- Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.
- Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.
- Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.
- Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.
- Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).
- Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.
- Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.
- Um die optimale Leistung dieses Geräts zu gewährleisten, muss es mindestens 1x pro Monat aufgeladen werden.
17 UMWELT
Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.
Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.
Hiermit erklären wir, VARO-Vic. Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät
Bezeichnung des Geräts: Winkelschleifer
Marke: POWERplus
Modell-No: POWXB20050
den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.
EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):
2011/65/EU
2006/42/EC
2014/30/EU
Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):
EN60745-1 : 2009
EN60745-2-3:2011
EN55014-1 : 2017
EN55014-2:2015
Halter der Technischen Dokumentation: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Der Unterzeichner handelt im Namen der Geschäftsführung des Unternehmens,
Zulassungsabteilung – Compliance Manager
8 LISÄTURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN 7
8.1 Akut 7
8.2 Laturi 7
9 LATAUS JA ASETUS TAI AKUN POISTO 7
