| Tipo di prodotto | Smerigliatrice angolare senza fili |
| Marca | PowerPlus |
| Modello | POWXB20050 |
| Velocità di rotazione | 10 000 min⁻¹ |
| Diametro del disco | 125 mm |
| Foro del disco | 22 mm |
| Tensione nominale | 20 V |
| Capacità della batteria | 4 000 mAh (Li-ion) |
| Potenza del caricabatterie | 20 V – 2 A |
| Peso (con batteria) | Circa 2,0 kg |
| Livello di pressione acustica | 89 dB(A) |
| Livello di potenza acustica | 100 dB(A) |
| Vibrazioni (valore medio) | 1,8 m/s² |
| Blocco mandrino | Sì |
| Impugnatura supplementare | Sì, montaggio a sinistra o a destra |
| Cappuccio di protezione | Sì, orientabile |
| Funzioni principali | Molatura, taglio, levigatura, lucidatura (con accessori) |
| Utilizzo previsto | Lavori su metalli e pietre (uso non professionale) |
| Garanzia | 36 mesi (esclusi batteria, caricabatterie e usura normale) |
| Manutenzione e pulizia | Pulire le fessure di ventilazione con un panno morbido e acqua saponata. Non utilizzare solventi. |
Domande frequenti - POWXB20050 PowerPlus
Domande degli utenti su POWXB20050 PowerPlus
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Smerigliatrice elettrica in formato PDF gratuitamente! Trova il tuo manuale POWXB20050 - PowerPlus e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. POWXB20050 del marchio PowerPlus.
MANUALE UTENTE POWXB20050 PowerPlus
IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE
PT PORTUGUÊS TRADUÇÃO DO MANUAL DE INSTRUÇÕES ORIGINAL
NO NORSK OVERSETTELSE AV ORIGINAL BRUKERVEILEDNING
DA DANSK OVERSÄTTELSE AF DEN ORIGINALE BRUGSVEJLEDNING
SV SVENSKA ÖVERSÄTTNING AV DEN URSPRUNGLIGA BRUKSANVISNINGEN
FI SUOMI ALKUPERÄISEN OHJEKIRJAN KÄÄNNÖS
2 DESCRIZIONE (FIG. A) 3
3 DISTINTA DEI COMPONENTI....3
4 SIMBOLI....3
5 NORME GENERALI DI SICUREZZA ....4
5.1 Luogo di lavoro....4
5.2 Sicurezza elettrica 4
5.3 Sicurezza delle persone 5
5.4 Uso attento e scrupoloso degli elettroutensili....5
5.5 Manutenzione....6
6 NORME DI SICUREZZA PER LA SMERIGLIATRICE ANGOLARE 6
7 ISTRUZIONI DI SICUREZZA SUPPLEMENTARI PER IL CONTRACCOLPO....7
8 ULTERIORI ISTRUZIONI DI SICUREZZA PER BATTERIE E CARICABATTERIE....7
8.1 Batterie....7
8.2 Caricabatterie....8
9.1 Indicazioni del caricatore (Fig. 1)....8
9.2 Rimozione/innerimento della batteria (Fig. 2)....8
9.3 Indicatore capacità della batteria (Fig. 3)....9
10 MONTAGGIO 9
10.1 Installazione dell'impugnatura ausiliaria (Fig. 4)....9
10.2 Montaggio della protezione....9
10.3 Sostituzione della mola (Figg. 7-8)....9

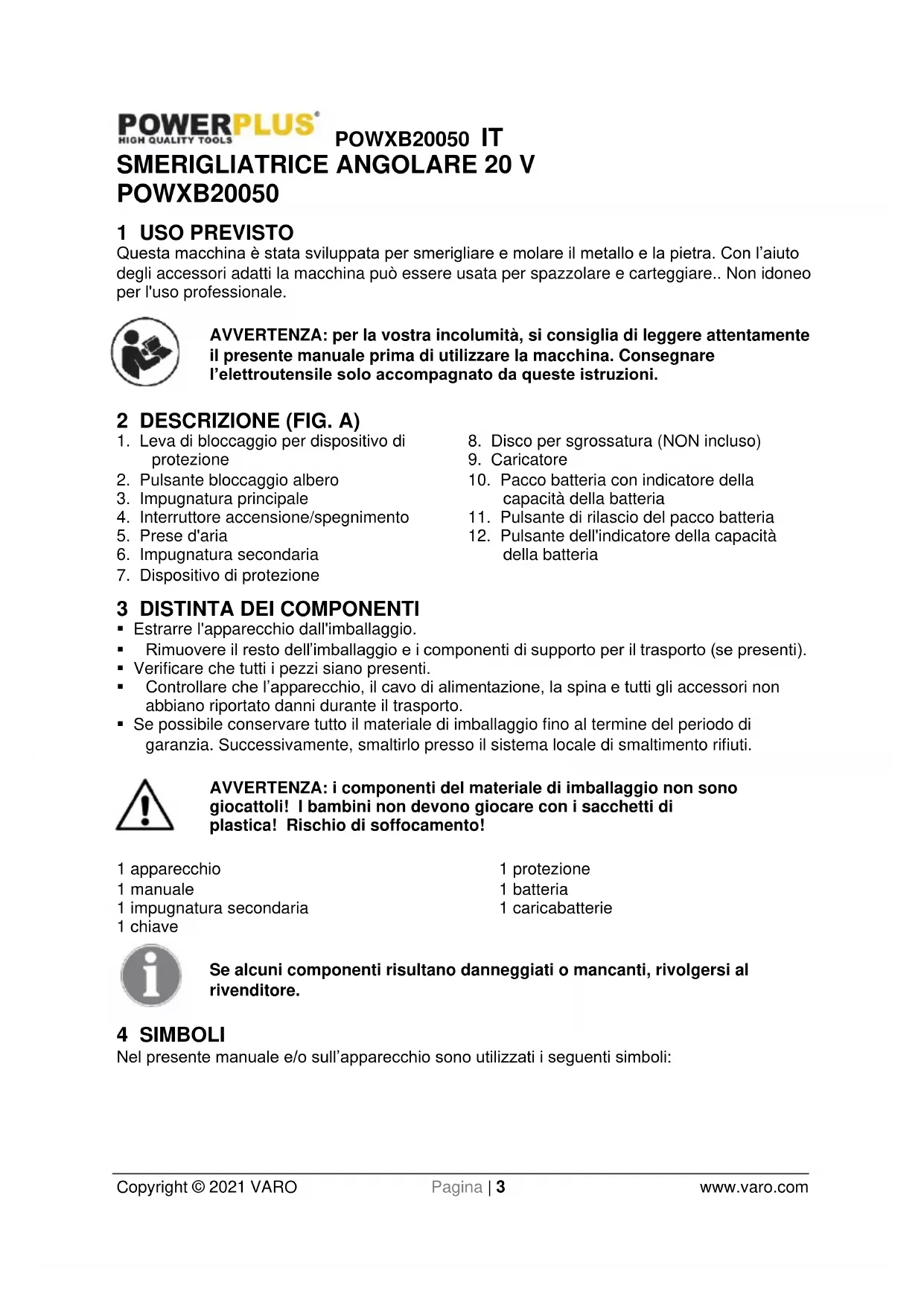

Questa macchina è stata sviluppata per smerigliare e molare il metallo e la pietra. Con l'aiuto degli accessori adatti la macchina può essere usata per spazzolare e carteggiare.. Non idoneo per l'uso professionale.
AVVERTENZA: per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l'elettroutensile solo accompagnato da queste istruzioni.
2 DESCRIZIONE (FIG. A)
- Leva di bloccaggio per dispositivo di protezione
- Pulsante bloccaggio albero
- Impugnatura principale
- Interruttore accensione/spegnimento
- Prese d'aria
- Impugnatura secondaria
-
Dispositivo di protezione
-
Disco per sgrossatura (NON incluso)
- Caricatore
- Pacco batteria con indicatore della capacità della batteria
- Pulsante di rilascio del pacco batteria
- Pulsante dell'indicatore della capacità della batteria
3 DISTINTA DEI COMPONENTI
- Estrarre l'apparecchio dall'imballaggio.
- Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti).
- Verificare che tutti i pezzi siano presenti.
- Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.
- Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti.
AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!
1 apparecchio
1 manuale
1 impugnatura secondaria
1 chiave
1 protezione
1 batteria
1 caricabatterie
Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.
4 SIMBOLI
Nel presente manuale e/o sull'apparecchio sono utilizzati i seguenti simboli:
 | Indica il rischio di lesioni personali o danni all'utensile. |  | Conforme ai requisiti essenziali delle Direttive Europee. |
 | Leggere attentamente il manuale prima dell'uso. |  | Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra (solo per il caricabatteria). |
 | Indossare protezioni auricolari. |  | Temperatura ambiente 40 °C max. (solo per la batteria). |
 | Indossare protezioni oculari. |  | Usare la batteria e il caricabatteria solo in ambienti chiusi. |
 | Indossare una maschera in ambienti polverosi. |  | Non esporre il caricabatteria e il pacco batteria all'acqua. |
 | Indossare guanti protettivi. |  | Non incendiare il pacco batteria o il caricabatteria. |
5 NORME GENERALI DI SICUREZZA
Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).
5.1 Luogo di lavoro
- Mantenere l'area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.
Non utilizzare l'apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori. - Durante l'impiego dell'elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell'apparecchio.
5.2 Sicurezza elettrica
- Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica.
- La spina dell'apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.
- Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C'è un alto rischio di prendere la scossa se il corpo è collegato a terra.
POWXB20050 IT
■ Proteggere l'apparecchio da pioggia e umidità. L'infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali.
Non danneggiare il cavo. Non utilizzare il cavo per trascinare l'apparecchio, per tirarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell'apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali.
Se l'elettroutensile viene impiegato all'aperto, utilizzare solo prolunghe adatte a questo scopo. L'impiego di una prolunga adatta per l'uso all'aperto diminuisce il rischio di scosse elettriche letali.
Se non si può evitare di azionare l'elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.
5.3 Sicurezza delle persone
- Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l'apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l'uso dell'apparecchio può causare gravi lesioni.
- Portare sempre un paio di occhiali protettivi ed indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchie, a seconda del tipo di impiego dell'elettroutensile, fa diminuire il rischio di lesioni.
- Evitare la messa in funzione accidentale. Accertarsi che l'interruttore si trovi sulla posizione "off" prima di inserire la spina nella presa. Se durante il trasporto dell'apparecchio il dito poggia sull'interruttore, oppure se l'apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti.
- Prima di avviare l'apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni
- Non sporgersi troppo quando si lavora con l'apparecchio. Trovare una posizione sicura e mantenere sempre l'equilibrio. In questo modo si può controllare l'apparecchio anche in situazioni impreviste.
- Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.
- Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L'impiego di questi sistemi diminuisce i rischi causati dalla polvere.
5.4 Uso attento e scrupoloso degli elettroutensili
Non sovraccaricare l'apparecchio. Utilizzare l'elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.
Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.
- Estrarre la spina dalla presa prima di effettuare regolazioni sull'apparecchio, sostituire accessori o prima di riporre l'elettroutensile. Queste precauzioni servono a prevenire l'avvio involontario dell'apparecchio.
- Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l'apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.
- Avere cura dell'apparecchio. Controllare che le parti mobili dell'apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell'impiego
POWXB20050 IT
dell'apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.
- Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.
- Utilizzare l'elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L'impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.
5.5 Manutenzione
- Far riparare l'apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell'apparecchio.
6 NORME DI SICUREZZA PER LA SMERIGLIATRICE ANGOLARE
- Controllare che il numero massimo di giri menzionato sul disco abrasivo corrisponda a quello massimo della macchina. Il numero di giri della macchina non può superare il valore menzionato sul disco abrasivo.
- Controllare che le dimensioni del disco abrasive corrispondano alle caratteristiche della macchina.
- Controllare che il disco abrasivo sia montato in modo corretto e che sia fissato a sufficienza. Non utilizzare anelli di adattamento o altri dispositivi di adattamento per correggere le dimensioni del disco abrasivo.
- Trattare e conservare i dischi abrasivi secondo le istruzione del fornitore.
- Non utilizzare la macchina per tagliare pezzi con uno spessore maggiore della massima profondità di molatura del disco abrasivo.
- Non utilizzare dischi abrasivi destinati a troncare per operazioni di rifilatura.
- Quando si utilizzano dischi abrasivi che vanno fissati sulla filettatura del mandrino, occorre controllare che la filettatura di tale mandrino sia sufficientemente lunga. Inoltre il mandrino deve essere protetto in modo adeguato e non deve essere a contatto con la superficie di molatura.
- Verificare che il disco abrasivo non sia danneggiato prima di utilizzarlo. Non utilizzare mai dischi che presentino crepe, fessure o qualsiasi altro tipo di danno.
- Prima di utilizzare la macchina bisogna farla girare a vuoto per 30 secondi. Spegnerla immediatamente in caso cominciasse a vibrare notevolmente o in caso presentasse dei difetti. Controllare accuratamente la macchina e il disco abrasivo prima di accenderla di nuovo.
- Un'eventuale pioggia di scintille non deve mettere in pericolo le persone circostanti o non deve progredire nella direzione di fonti infiammabili.
- Il pezzo di lavoro deve essere fissato o bloccato adeguatamente. Non mettere le mani nelle vicinanze della superficie da molare.
- Portare sempre degli occhiali di sicurezza e cuffie di protezione.
- Assicurarsi che le ruote montate e le punte siano correttamente alloggiate nelle loro sedi secondo le istruzioni del fabbricante.
- Assicurarsi che vengano utilizzati i fogli catramati con il prodotto abrasivo incollato, quando necessario.
- Se insieme allo strumento viene fornita una protezione di sicurezza, non utilizzare mai lo strumento senza la protezione.
- Per gli strumenti progettati per l'alloggiamento di ruote con fori filettati, assicurarsi che il filo della ruota sia abbastanza lungo da ospitare la lunghezza del mandrino.
- Assicurarsi che le aperture per la ventilazione siano libere quando si lavora in condizioni molto polverose.
7 ISTRUZIONI DI SICUREZZA SUPPLEMENTARI PER IL CONTRACCOLPO
Se un disco abrasivo resta incastrato o schiacciato nel pezzo da lavorare, il bordo del disco abrasivo che si inserisce nel punto di schiacciamento può conficcarsi nella superficie del materiale provocando la fuoriuscita o l'espulsione del disco. Il disco può schizzare verso l'operatore o nella direzione opposta, a seconda della direzione del movimento del disco stesso al punto di schiacciamento. In tali circostanze i dischi abrasivi possono anche rompersi. Il contraccolpo è il risultato di un uso improprio dell'apparecchio e/o di procedure o condizioni operative non corrette e può essere evitato adottando le precauzioni indicate di seguito.
- Afferrare saldamente l'apparecchio e assumere con il corpo e le braccia una posizione tale che permetta di opporre resistenza alle forze di contraccolpo. Utilizzare sempre l'impugnatura ausiliaria, se presente, per mantenere un controllo ottimale in caso di contraccolpo o di forze di reazione all'avvio. Con le dovute precauzioni, l'operatore sarà
- Non avvicinare mai le mani all'accessorio in rotazione. Un eventuale contraccolpo può provocare il contatto accidentale tra l'accessorio e la mano.
- Non posizionarsi nell'area di reazione dell'apparecchio in caso di contraccolpo. Il contraccolpo proietta l'apparecchio nella direzione opposta al senso di rotazione del disco abrasivo al punto del blocco.
- Agire con particolare cautela in presenza di spigoli, bordi taglienti, ecc. Evitare di strattonare o di far sobbalzare l'accessorio. Spigoli, bordi taglienti e sbalzi tendono a provocare il blocco dell'accessorio in rotazione con conseguente perdita di controllo o contraccolpo.
Non collegare a lame da legno per seghe a catena o a lame dentellate. Tali tipi di lama provocano frequenti contraccolpi e perdita di controllo.
8 ULTERIORI ISTRUZIONI DI SICUREZZA PER BATTERIE E CARICABATTERIE
8.1 Batterie
- Non tentare mai di aprire per nessuna ragione.
- Non conservare in luoghi in cui la temperatura possa superare 40 °C.
- Caricare solo a temperatura ambiente compresa tra 4 °C e 40 °C.
- Conservare le batterie in un luogo fresco e asciutto (5-20 °C). Non riporre mai le batterie scariche.
- Per una conservazione ottimale delle batterie agli ioni di litio, si consiglia di lasciarle scaricare e ricaricarle regolarmente (almeno 4 volte l'anno). Il livello di carica ideale della batteria agli ioni di litio in vista di un inutilizzo prolungato è del 40% della capacità.
- Per lo smaltimento delle batterie, seguire le istruzioni fornite nella sezione "Tutela dell'ambiente".
- Non cortocircuitare. Il contatto tra il polo positivo (+) e il polo negativo (-), diretto o attraverso il contatto accidentale con oggetti metallici, provoca il cortocircuito della batteria; il flusso di corrente intensa che ne deriva produce un aumento della temperatura che può provocare rotture o incendio.
Non scaldare. Se le batterie vengono scaldate oltre 100 °C, i separatori ermetici e isolanti e altri componenti polimerici possono subire danni con conseguente fuoriuscita dell'elettrolito e/o cortocircuito interno che provoca un aumento di temperatura dannoso per la batteria. Non gettare le batterie nel fuoco per evitare il rischio di incendio, esplosione e/o intensa combustione.
- In condizioni estreme possono verificarsi fuoriuscite di elettrolito. In presenza di liquido sulla batteria, procedere come segue:
- Tamponare con cura il liquido con un panno. Evitare il contatto con la cute.
- In caso di contatto cutaneo o oculare, seguire le istruzioni riportate di seguito:
POWXB20050 IT
√ Sciacquare immediatamente con acqua. Neutralizzare con un acido leggero, per esempio succo di limone o aceto.
√ In caso di contatto con gli occhi, sciacquare abbondantemente con acqua pulita per almeno 10 minuti. Rivolgersi a un medico.
Pericolo di incendio! Evitare di cortocircuitare i contatti di una batteria scollegata. Non incendiare la batteria.
8.2 Caricabatterie
- Non tentare mai di caricare batterie non ricaricabili.
- Sostituire immediatamente eventuali cavi difettosi.
■ Non esporre all'acqua. - Non aprire il caricabatteria.
- Non introdurre oggetti nel caricabatteria.
Il caricabatteria è previsto esclusivamente per l'uso al chiuso.
9.1 Indicazioni del caricatore (Fig. 1)
Collegare il caricatore alla presa elettrica:
- Verde continuo: pronta per la carica.
■ Rosso continuo: in carica.
■ Verde continuo: carico.
Nota: se la batteria non si inserisce correttamente, scollegarla e verificare che il pacco batteria sia il modello giusto per questo caricatore, così come indicato nelle caratteristiche tecniche. Non caricare nessun altro pacco batteria o un pacco batteria che non entra correttamente nel caricatore.
- Controllare frequentemente il caricatore e il pacco batteria mentre sono collegati.
- Scollegare il caricatore dall'alimentazione e scollegare il pacco batteria al termine delle operazioni.
- Lasciar raffreddare completamente la batteria prima di utilizzarla.
- Conservare il pacco batteria e il caricabatteria in ambienti chiusi, fuori dalla portata dei bambini.
NOTA: se dopo aver usato in modo costante l'utensile si appura che la batteria è calda, lasciare che si raffreddi e raggiunga la temperatura ambiente prima di caricarla. Questa operazione può allungare la durata delle batterie.
9.2 Rimozione/innerimento della batteria (Fig. 2)
AVVERTENZA: prima di effettuare qualsiasi regolazione, accertarsi che la macchina sia spenta o rimuovere il pacco batteria.
- Tenere l'utensile con una mano e il pacco batteria (10) con l'altra.
- Per eseguire l'installazione: spingere e far scorrere il pacco batteria nel vano della batteria, assicurarsi che la leva di rilascio sul lato posteriore della batteria scatti in posizione e che la batteria sia fissata saldamente prima di iniziare l'operazione.
POWXB20050 IT
- Per eseguire la rimozione: Premere la leva di rilascio della batteria e contemporaneamente estrarre il pacco batteria.
9.3 Indicatore capacità della batteria (Fig. 3)
Sul pacco batteria ci sono indicatori della capacità della batteria. È possibile controllare la capacità della batteria se si schiaccia il pulsante (12). Prima di usare la macchina, premere la leva con interruttore per accertarsi che la batteria sia abbastanza carica per funzionare correttamente.
I 3 LED mostrano il livello della capacità della batteria:
3 LED: Batteria completamente carica.
2 LED: Batteria carica al 60%.
1 LED: Batteria da ricaricare.
10 MONTAGGIO
10.1 Installazione dell'impugnatura ausiliaria (Fig. 4)
Avvertenza: prima di assemblare e regolare la smerigliatrice, spegnerla e rimuovere il pacco batteria dal corpo della smerigliatrice angolare.
L'impugnatura ausiliaria (6) può essere collegata alla smerigliatrice angolare in due diverse posizioni: a sinistra e a destra.
10.2 Montaggio della protezione
- Applicare la protezione (7) sull'alloggiamento dell'ingranaggio anteriore.
- Regolare la posizione della protezione secondo i requisiti dell'operazione.
- Bloccare la protezione serrando la vite di bloccaggio per mezzo di una chiave esagonale o di un cacciavite.
■ Verificare che la protezione sia stata fissata saldamente e correttamente.
Nota: il dispositivo di protezione deve essere utilizzato per proteggere l'operatore nel caso in cui il disco si rompa durante l'utilizzo.
10.3 Sostituzione della mola (Figg. 7-8)
Attenzione – dopo l'uso, la mola può essere molto calda!
Avvertenza: prima di assemblare e regolare la smerigliatrice, rimuovere il pacco batteria dal corpo della smerigliatrice
- Tenere premuto il fermo (2) per bloccare il mandrino.
- Ruotare il mandrino di uscita fino a bloccarlo.
- Rimuovere la flangia esterna e quella di supporto servendosi della chiave a due fori in dotazione.
- Applicare la mola desiderata (8) sul mandrino e riporre la flangia esterna e quella di supporto. Rilasciare il fermo del mandrino.
Attenzione: premere il fermo del mandrino solo se il motore ed Il mandrino di smerigliatura sono termi!
Durante la sostituzione della mola il fermo del mandrino deve rimanere premuto!
POWXB20050 IT
Accendere la smerigliatrice utilizzando l'interruttore di accensione/spegnimento (ON/OFF) (4) e lasciarla in funzione per 30 secondi per verificarne il corretto funzionamento e l'assenza di vibrazioni anomale. In caso di forti vibrazioni, arrestare immediatamente la smerigliatrice e determinarne la causa.
Per il disco per sgrossatura e quello per taglio con uno spessore massimo di circa 3 mm, avvitare la flangia esterna con il lato piatto rivolto verso il disco.
11 FUNZIONAMENTO
11.1 Accensione/spegnimento (Fig. 9)
Prima di premere l'interruttore ON/OFF, verificare che la mola di smerigliatura sia correttamente applicata e possa muoversi liberamente, e che la flangia esterna sia serrata a fondo.
- Collegare il pacco batteria al corpo della smerigliatrice angolare.
11.1.1 Accensione
Accendere la smerigliatrice angolare premendo l'interruttore ON/OFF (4) come mostrato dalla freccia 1 nella Fig. 9 e portandolo in avanti come mostrato dalla freccia 2 nella Fig. 9, quindi bloccarlo in posizione "ON".
11.1.2 Spegnimento
Premere l'interruttore ON/OFF (4) che automaticamente ritornerà in posizione "OFF" e la smerigliatrice si spegnerà. Attendere che la smerigliatrice abbia smesso di funzionare prima di metterla via.
La mola continua a ruotare per qualche istante anche dopo che l'apparecchio è stato spento.
Nota: l'interruttore di questa smerigliatrice angolare presenta una funzione protettiva di spegnimento che evita il verificarsi di danni e lesioni personali nel caso in cui la smerigliatrice venga attivata nuovamente e all'improvviso.
12 MODALITÀ OPERATIVE
12.1 Smerigliatura
Trattenere saldamente l'impugnatura principale (3) e quella ausiliaria (6) e accendere l'apparecchio. Evitare di ostruire con la mano le aperture di aerazione per non surriscaldare la smerigliatrice. Attendere che la mola abbia raggiunto la massima velocità. Accostare l'apparecchio al pezzo da lavorare. Per ottenere il massimo dell'effetto, inclinare l'apparecchio di 15-30° rispetto alla superficie da lavorare. Far scorrere
delicatamente l'apparecchio lungo la superficie. Utilizzare l'apparecchio senza fretta. Raramente è necessario premere energicamente la mola contro la superficie da lavorare. Durante l'uso possono prodursi delle scintille nel vano motore. Questo fenomeno è normale e non è indice di anomalie dell'apparecchio. Spegnere l'apparecchio dopo l'uso.
13 PULIZIA E MANUTENZIONE
13.1 Pulizia
- Mantenere pulite le aperture di ventilazione della macchina per evitare il surriscaldamento del motore.
- Pulire regolarmente l'alloggiamento della macchina con un panno morbido, di preferenza dopo ogni uso.
- Mantenere le aperture di ventilazione libere da polvere e sporcizia.
- Se la sporcizia non viene via usare un panno morbido inumidito con acqua saponata.
Non usare mai solventi come petrolio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica.
14 DATI TECNICI
| N. modello | POWXB20050 |
| Velocità di rotazione | 10000 min-1 |
| Diametro del disco | 125 mm |
| Tensione nominale | 20 V |
| Bloccaggio albero | Sì |
| Collegamento della batteria | Scorrimento |
| Foro del disco | 22 mm |
| Impugnatura morbida | Sì |
| Dispositivo di sicurezza | Sì |
| Capacità della batteria | 20 V-4000 mAh |
| Uscita nominale del caricabatterie | 20 V-2 A |
15 RUMORE
Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3)
| Livello di pressione acustica LpA | 89 dB(A) |
| Livello di potenza acustica LwA | 100 dB(A) |
ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A).
aw (Livello di vibrazione)
max. 1,8 m/s²
K = 1,5 ~m / s^2
16 GARANZIA
- Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell'acquisto da parte del primo utilizzatore.
- La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.
- Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all'uso non conforme.
- Si declina ogni responsabilità per eventuali lesioni provocate dall'uso non conforme dell'apparecchio.
- Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.
■ Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.
- Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.
- Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadequata o di un sovraccarico.
- Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.
- L'accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l'inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.
- I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.
- Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l'acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).
■ Conservare lo scontrino come prova della data d'acquisto.
- L'apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d'acquisto.
- A garanzia di un funzionamento ottimale, l'apparecchio deve essere caricato almeno una volta al mese.
17 AMBIENTE
Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l'ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.
Con la presente, VARO-Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che
Descrizione dell'apparecchio: Smerigliatrice angolare 20 V
Marchio: POWERplus
Numero articolo: POWXB20050
è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all'applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione.
Direttive europee (inclusi eventuali emendamenti fino alla data della firma):
2011/65/EU
2006/42/EC
2014/30/EU
Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma):
EN60745-1 : 2009
EN60745-2-3 : 2011
EN55014-1:2017
EN55014-2:2015
Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Il sottoscritto agisce in nome e per conto del CEO della società,
