POWXB20050 - Elektrisk vinkelsliber PowerPlus - Gratis brugsanvisning og manual
Find enhedens vejledning gratis POWXB20050 PowerPlus i PDF-format.
| Produkttype | Batteridrevet vinkelsliber |
| Mærke | PowerPlus |
| Model | POWXB20050 |
| Rotationshastighed | 10 000 min⁻¹ |
| Skivediameter | 125 mm |
| Skiveboring | 22 mm |
| Nominel spænding | 20 V |
| Batterikapacitet | 4 000 mAh (Li-ion) |
| Laderens effekt | 20 V - 2 A |
| Vægt (med batteri) | Ca. 2,0 kg |
| Lydtryksniveau | 89 dB(A) |
| Lydeffektniveau | 100 dB(A) |
| Vibrationer (gennemsnitsværdi) | 1,8 m/s² |
| Spindellås | Ja |
| Ekstra håndtag | Ja, kan monteres til venstre eller højre |
| Beskyttelsesafskærmning | Ja, justerbar |
| Primære funktioner | Slibning, afskæring, pudsning, polering (med tilbehør) |
| Tilsigtet anvendelse | Arbejde på metal og sten (ikke professionel brug) |
| Garanti | 36 måneder (undtagen batteri, lader og normalt slid) |
| Vedligeholdelse og rengøring | Rengør ventilationsåbningerne med en blød klud og sæbevand. Brug ikke opløsningsmidler. |
Ofte stillede spørgsmål - POWXB20050 PowerPlus
Brugerspørgsmål om POWXB20050 PowerPlus
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Elektrisk vinkelsliber i PDF-format gratis! Find din vejledning POWXB20050 - PowerPlus og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. POWXB20050 af mærket PowerPlus.
BRUGSANVISNING POWXB20050 PowerPlus
1 x beskyttelsesvern
1 x batteri
1 x lader
Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.
4 SYMBOLFORKLARING
■ Lyser grønt: klar til lading.
- Lyser rødt: lading.
- Lyser grønt: ladet.
Merk: hvis batteriet ikke passer ordentlig, kobler du det fra og bekrefter at batteripakken er korrekt modell for denne laderen, som vist på spesifikasjonsoversikten. Lad ikke andre batteripakker eller en batteripakke som ikke passer ordentlig i laderen.
POWXB20050 NO
Disse 3 LED-lysene viser status på batteriets kapasitet:
3 LED-lamper lyser: Batteriet er fulladet.
2 LED-lamper lyser: Batteriet er ladet 60 %.
1 LED-lampe lyser: Batteriet er nesten utladet.
10 MONTERING
Før du trykker på PÅ/AV-bryteren, må du kontrollere at slipeskiven er korrekt montert og går jevnt, samt at den ytre flensen sitter godt fast.
- Fest batteripakken på vinkelsliperen.
11.1.1 Slå på
Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.
14 TEKNISKE DATA
| Modellnr. | POWXB20050 |
| Rotasjonshastighet | 10000 min-1 |
| Skivediameter | 125 mm |
| Nominell spenning | 20 V |
| Spindellås | Ja |
| Batteritilkobling | Innskyving |
| Skiveboring | 22 mm |
| Mykt grep | Ja |
| Sikkerhetsvern | Ja |
| Batterikapasitet | 20 V – 4000 mAh |
| Lader nominell ytelse | 20 V-2 A |
15 ST∅Y
- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.
5.4 Omhyggelig håndtering og anvendelse af el-værktøjer 5
5.5 Service....5
6 SIKKERHEDSFORSKRIFTER FOR VINKELSLIBER ....6
7 YDERLIGERE SIKKERHEDSINSTRUKTIONER MOD TILBAGESLAG (REKYLEFFEKT) 6
8 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE 7
8.1 Batterier....7
8.2 Opladere....7
9 OPLADNING OG ISÄETNING ELLER FJERNELSE AF BATTERI 8
9.1 Visninger på laderen (Fig. 1)....8
9.2 Fjernelse/isættelse af batteri (Fig. 2)....8
9.3 Batterikapacitetsindikator (Fig. 3) 8
10 MONTERING....8
10.1 Påsætning af hjælpehåndtaget (Fig. 4)....8
10.2 Montering af sikkerhedsskærm 9
10.3 Udskiftning af slibeskiven (Fig. 7-8)....9
11 DRIFT 9
11.1 Tænding / slukning (Fig. 9)....9
11.1.1 Tænd....9
11.1.2 Sluk....9
12 ARBEJDSANVISNINGER....10
12.1 Slibning....10
POWERPLUS® HIGH QUALITY TOOLS
POWXB20050 DA
13 RENG∅RING OG VEDLIGEHOLDELSE 10
13.1 Rengøring....10
14 TEKNISKE DATA....10
15 ST∅J....11
16 GARANTI....11
17 MILJ∅....11
18 KONFORMITETSERKLÆRING....12

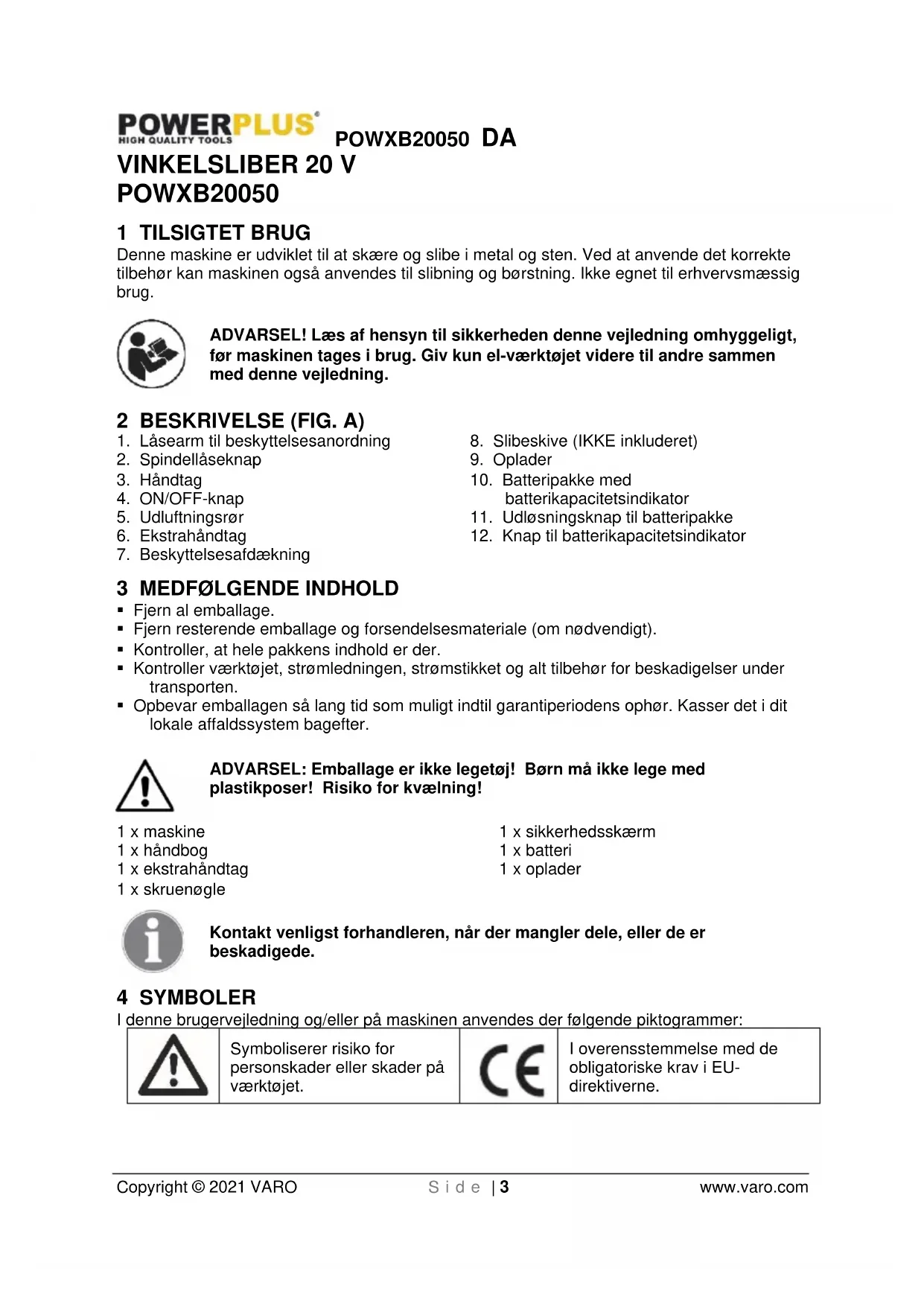

VINKELSLIBER 20 V POWXB20050
1 TILSIGTET BRUG
Denne maskine er udviklet til at skære og slibe i metal og sten. Ved at anvende det korrekte tilbehør kan maskinen også anvendes til slibning og børstning. Ikke egnet til erhvervsmæssig brug.
ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.
2 BESKRIVELSE (FIG. A)
- Låsearm til beskyttelsesanordning
- Spindellåseknap
- Håndtag
- ON/OFF-knap
- Udluftningsrør
- Ekstrahåndtag
-
Beskyttelsesafdækning
-
Slibeskive (IKKE inkluderet)
- Oplader
- Batteripakke med batterikapacitetsindikator
- Udløsningsknap til batteripakke
- Knap til batterikapacitetsindikator
3 MEDF∅LGENDE INDHOLD
■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.
ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!
1 x maskine
1 x håndbog
1 x ekstrahåndtag
1 x skruenøgle
1 x sikkerhedsskærm
1 x batteri
1 x oplader
Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.
4 SYMBOLER
I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:
Symboliserer risiko for personskader eller skader på værktøjet.
I overensstemmelse med de obligatoriske krav i EU-direktiverne.
 | Læs vejledningen før brug. |  | Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsesstik (kun for oplader). |
 | Brug høreværn. |  | Omgivelsestemperatur 40 °C maks. (kun for batteri). |
 | Brug øjenbeskyttelse. |  | Brug kun batteriet og opladeren i lukkede rum. |
 | Bar åndedrætsværn ved støvdannelse. |  | - Batteripakken må ikke udsættes for vand. |
 | Brug handsker. |  | Brænd ikke batteripakken eller opladeren. |
5 GENERELLE SIKKERHEDSFORSKRIFTER
OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.
5.1 Arbejdsområde
- Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
- Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
- Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.
5.2 Elektrisk sikkerhed
- Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.
- Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
- Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.
- Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
- Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
- Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
POWXB20050 DA
- Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.
5.3 Personlig sikkerhed
- Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
- Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.
- Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.
- Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.
- Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
- Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
- Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.
5.4 Omhyggelig håndtering og anvendelse af el-værktøjer
- Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.
- Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
- Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.
- El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.
- Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.
- Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
- Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.
5.5 Service
- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.
6 SIKKERHEDSFORSKRIFTER FOR VINKELSLIBER
- Kontrollér, at det maksimale omdrejningstal, der er angivet på slibeskiven, stemmer overens med maskinens maksimale omdrejningstal. Maskinens omdrejningstal må ikke være højere end den på slibeskiven angivne værdi.
- Vær opmærksom på, at slibeskivens mål stemmer overens med maskinens specifikationer.
- Vær opmærksom på, at slibeskiven er monteret rigtigt og ordentligt spændt fast. Brug ikke reduktionsringe eller adaptere for at få en slibeskive til at passe.
- Brug og opbevar slibeskiver i henhold til leverandørens anvisninger.
- Brug ikke maskinen til gennemslibning af arbejdsemner med en tykkelse, der er større end skæreskivens maksimale slibedybde.
- Brug ikke skæreskiver til afgratning.
- Ved anvendelse af slibeskiver, der fastspændes på spindlens gevind, skal der sørges for at spindlen har et tilstrækkeligt stort gevind. Forvis dig om, at spindlen er godt afskærmet og ikke kan komme I kontakt med slibeoverfladen.
- Inden anvendelse skal slibeskiven kontrolleres for eventuelle skader. Brug ikke revne eller brudte slibeskiver eller sådanne skiver, der på anden made er beskadiget.
- Lad maskinen køre ubelastet i 30 sekunder inden brug. Sluk øjeblikkeligt for maskinen, når den begynder at vibrere for meget eller når der opstår en anden defekt. Kontrollér maskinen og slibeskiven omhyggeligt, før du igen tænder for maskinen.
- Sørg for, at den eventuelle gnistregn fra slibeskiven ikke er til fare for mennesker og at den ikke kommer I kontakt med letantændelige stoffer.
- Sørg for, at arbejdsemnet understøttes tilstrækkeligt eller at det klemmes ind. Hold hænderne væk fra slibeoverfladen.
- Bær altid sikkerhedsbriller og høreværn. Brug om ønsket eller om nødvendigt andre beskyttelsesmidler såsom et forklæde eller en hjelm.
- Kontrollér, at hjul og punkter er monteret I overensstemmelse med producentens anvisninger.
- Kontrollér, at der bruges filtre, når de leveres med den bundne slibeskive, og når det er påkrævet.
- Hvis værktøjet leveres med afskærmning, må det ikke benyttes uden brug af denne afskærmning.
- Ved anvendelse af værktøjer, der skal påmonteres gevindskårne skive, skal det kontrolleres, at gevindet i skiven er langt nok til spindlen.
- Kontrollér, at ventilationsåbningerne holdes fri ved arbejde under støvede forhold.
7 YDERLIGERE SIKKERHEDSINSTRUKTIONER MOD TILBAGESLAG (REKYLEFFEKT)
Hvis et slibehjul sidder fast eller klemmes af arbejdsemnet, kan kanten af hjulet, der kommer ind i klempunktet, grave sig ind i materialets overflade, hvilket får hjulet til at bevæge sig ud langsomt eller hurtigt. Hjulet kan enten hoppe mod eller væk fra operatøren, afhængigt af retningen på hjulets bevægelse på det tidspunkt, hvor det kommer i klemme. Slibehjul kan også gå i stykker under disse forhold. Tilbageslaget er et resultat af forkert brug af elværktøjet og/eller forkerte driftsprocedurer eller -betingelser og kan undgås ved at træffe passende forholdsregler som angivet nedenfor.
- Hold et fast greb på værktøjet og placer din krop og arm, så du kan modstå rekylkræfterne. Brug altid sidehåndtaget, hvis det medfølger, for at opnå maksimal kontrol over tilbageslag eller drejningsmomentreaktion under opstart. Operatøren kan styre drejningsmomentreaktioner eller tilbageslagskræfter, hvis der træffes passende forholdsregler.
- Hold aldrig din hånd i nærheden af det roterende tilbehør. Tilbehøret kan slå tilbage over din hånd.
POWXB20050 DA
- Anbring ikke kroppen i det område, hvor elværktøjet vil bevæge sig, hvis tilbageslag finder sted. Tilbageslag vil slynge værktøjet i retning modsat hjulenes bevægelse ved fastklemning.
- Vær særlig forsigtig, ved bearbejdning af hjørner, skarpe kanter osv. Undgå at tilbehøret til at hoppe eller hænge i. Hjørner, skarpe kanter eller hop har en tendens til at fastklemme roterende tilbehør og forårsage tab af kontrol eller tilbageslag.
- Fastgør ikke et savkædeblad eller en fortandet savblad. Sådanne blade forårsager hyppige tilbageslag og kontroltab.
8 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE
8.1 Batterier
- Må aldrig åbnes – uanset grund.
- Må ikke opbevares på steder, hvor temperaturen kan overstige 40 °C.
- Må kun oplades ved omgivende temperaturer mellem 4 °C og 40 °C.
- Opbevar batterierne på et køligt, tørt sted (5 °C - 20 °C). Opbevar aldrig batterierne i afladet tilstand.
- Det er bedre for Li-ion-batterier at aflade og genoplade dem regelmæssigt (mindst 4 gange om året). Den ideelle opladning ved langtidsopbevaring af dit Li-ion batteri er 40 % af kapaciteten.
- Ved bortskaffelse af batterier, skal du følge instruktionerne i afsnittet "Beskyttelse af miljøet".
- Der må ikke forårsages kortslutninger. Hvis der oprettes forbindelse mellem den positive (+) og negative (-) terminal direkte eller via utilsigtet kontakt med metalgenstande, kortsluttes batteriet, og en intens strøm vil forårsage varmeudvikling, der kan føre til beskadigelse af batterihylsteret eller brand.
- Må ikke opvarmes. Hvis batterier opvarmes til over 100 °C, kan forseglende og isolerende separatorer og andre polymer-komponenter blive beskadiget og resultere i lækage og /eller intern kortslutning vil føre til varmegenerering , der forårsager brud eller brand. Desuden må batterierne ikke bortskaffes i ild, da dette kan medføre eksplosion og / eller intens brænd.
- Under ekstreme forhold kan der forekomme batterilækage. Hvis du bemærker væske på batteriet, skal du gøre følgende:
- Tør forsigtigt væsken af med en klud. Undgå hudkontakt.
– I tilfælde af kontakt med hud eller øine skal du følge instruktionerne nedenfor.
√ Skyl straks med rent vand. Neutraliser med en mild syre såsom citronsaft eller eddike.
√ I tilfælde af øjenkontakt skal der skylles rigeligt med rent vand i mindst 10 minutter. Søg læge.
Brandfare! Undgå at kortslutte kontakterne i et frakoblet batteri. Batteriet må ikke brændes.
8.2 Opladere
- Oplad aldrig ikke-genopladelige batterier.
- Defekte ledninger skal udskiftes øjeblikkeligt.
- Må ikke udsættes for vand.
- Opladeren må ikke åbnes.
- Der må ikke eksperimenteres med opladeren.
- Opladeren er kun beregnet til indendørs brug.
9 OPLADNING OG ISÆTNING ELLER FJERNELSE AF BATTERI
9.1 Visninger på laderen (Fig. 1)
Slut opladeren til stikkontakten:
- Lyser grønt: klar til opladning.
- Lyser rødt: oplader.
- Lyser grønt: opladet.
Bemærk: Hvis batteriet ikke passer ordentligt, skal du frakoble det og verificere, at batteripakken er den korrekte model til denne oplader som vist på specifikationen. Oplad ikke andre batteripakker eller en batteripakke, der ikke passer ordentligt i opladeren.
- Overvåg oplader og batteripakke regelmæssigt, mens de er tilkoblet.
- Træk opladerens stik ud, og frakobl opladeren fra batteripakken, når opladningen er afsluttet.
- Lad batteripakken køle helt af, inden den bruges.
- Opbevar opladeren og batteripakken indendørs og utilgængeligt for børn.
BEMÆRK: Hvis batteriet er varmt efter konstant brug i værktøjet, skal det køle af til rumtemperatur inden opladning. Dette forlænger dine batteriers holdbarhed.
9.2 Fjernelse/isættelse af batteri (Fig. 2)
ADVARSEL! Inden du foretager justeringer, skal du kontrollere, at maskinen er slukket, eller fjerne batteripakken.
- Hold værktøjet med den ene hånd og batteripakken (10) med den anden.
- For at installere: Skyd batteripakken ind i batteriporten, og kontrollér, at frigørelsesriglen bag på batteriet går i hak, og at batteriet sidder ordentligt, inden du begynder at bruge det.
- For at fjerne: Tryk på batteriets frigørelsesrigel, og træk batteripakken ud samtidigt.
9.3 Batterikapacitetsindikator (Fig. 3)
Ved hjælp af batterikapacitetsindikatorerne på batteripakken kan du kontrollere status for batteriets kapacitet ved at trykke på knappen (12). Inden du bruger maskinen, skal du trykke på afbryderen for at kontrollere, om batteriet har tilstrækkelig kapacitet til at fungere ordentligt.
Disse 3 LED'er viser status for batteriets kapacitet:
3 LED'er er tændte: Batteri fuldt opladet.
2 LED'er er tændte: Batteri 60 % opladet.
1 LED er tændt: Batteri næsten afladet.
10 MONTERING
10.1 Påsætning af hjælpehåndtaget (Fig. 4)
Advarsel: Forud for montering og justering skal slibemaskinen altid slukkes og batteripakken tages ud af vinkelsliberen.
Hjælpehåndtaget (6) kan monteres på vinkelsliberen i 2 forskellige positioner: til venstre og til højre.
POWXB20050 DA
10.2 Montering af sikkerhedsskærm
- Sæt beskyttelsesafdækningen (7) på det forreste gearhus.
- Juster beskyttelsesafdækningens position til arbejdets krav.
- Lås beskyttelsesafdækningen ved at spænde låseskruen med en unbrakonøgle eller skruetrækker.
- Kontroller, om beskyttelsesafdækningen er fastgjort korrekt.
Bemærk: Beskyttelsesanordningen skal placeres, så den beskytter brugeren, hvis skiven ryster under brug.
10.3 Udskiftning af slibeskiven (Fig. 7-8)
Advarsel – en skive som har været i brug kan være meget varm!
Advarsel: Forud for montering og justering skal du altid tage batteripakken ud af vinkelsliberen.
- Tryk spindellåsknappen (2) ind og holde den inde for at fastgøre spindlen.
- Drej udgangsspindlen, indtil den låser.
- Afmonter yderflangen og bagflangen ved hjælp af den medfølgende tapnøgle.
- Sæt den ønskede skive (8) på spindlen og udskift yderflangen og bagflangen. Slip spindellåsen.
Tænd slibemaskinen på ON/OFF-knappen (4), og lad den køre i 30 sekunder for at tjekke, om den virker korrekt, og at der ikke er nogen unormale vibrationer. Stop straks slibemaskinen ved kraftig vibration, og undersøg årsagen.
Til slibeskive og skærehjul med en tykkelse på ca. 3 mm skal du skrue den udvendige flange på med den flade side ind mod slibeskiven og skærehjulet.
11 DRIFT
11.1 Tænding / slukning (Fig. 9)
Før d tænder på ON/OFF-knappen skal du kontrollere, at slibeskiven er monteret korrekt og kører problemfrit samt at yderflangen er spændt ordentligt.
- Tilslut batteriet til vinkelsliberens kabinet.
11.1.1 Tænd
Tænd vinkelsliberen ved at presse ON/OFF-kontakten (4) som vist med pil 1 på fig. 9 og skubbe kontakten frem som vist med pil 2 på fig. 9 og lås den i "ON"-position.
11.1.2 Sluk
Tryk den bagerste position på ON/OFF-kontakten (4), den vender automatisk tilbage til "OFF"-position, og værktøjet slukker. Lad være med at give slip på sliberen, før den er standset.
Skiven fortsætter med at rotere, efter værktøjet er slukket.
Bemærk: Kontakten på denne vinkelsliber har en stopbeskyttelse for at undgå skader på personer og genstande pga. utilsigtet start.
12 ARBEJDSANVISNINGER
12.1 Slibning
Hold fast i håndtaget (3) og hovedhåndtaget (6) og tænd for sliberen. Undlad at blokere ventilationsåbningerne med din hånd, da dette kan få sliberen til at overophede. Lad skiven nå den fulde hastighed. Sæt slibere på arbejdsemnet. Den maksimale effekt opnås, när sliberen holdes i en vinkel på 15-30° i forhold til emnet. Flyt forsigtigt sliberen langs emnet. Giv sliberen tid til at arbejde. Det er sjældent nødvendigt at trykke skiven hårdt ned mod arbejdsfladen. Der kan opstå gnister i motorhuset under brug. Dette er normalt, og betyder ikke at sliberen er defekt. Sluk sliberen efter brug.
13 RENG∅RING OG VEDLIGEHOLDELSE
13.1 Rengøring
- Hold ventilationshullerne i maskinen rene for at forhindre overophedning af motoren.
Gør regelmæssigt maskinhuset rent med en blød klud, helst efter hver brug. - Hold ventilationshullerne fri for støv og smuds.
- Hvis smudset ikke vil gå af, så brug en blød klud fugtet med sæbevand.
Brug aldrig opløsningsmidler som benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plasticdelene.
14 TEKNISKE DATA
| Modelnummer | POWXB20050 |
| Rotationshastighed | 10000 min ^-1 |
| Skivediameter | 125 mm |
| Nominel spænding | 20 V |
| Spindellås | Ja |
| Batteritislutning | Glidekontakt |
| Skivediameter | 22 mm |
| Soft-greb | Ja |
| Sikkerhedsanordning | Ja |
| Batterikapacitet | 20 V-4000 mAh |
| Opladereffekt | 20 V-2 A |
15 ST∅J
Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)
Lydtryksniveau LpA
89 dB(A)
Lydeffektniveau LwA
100 dB(A)
BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).
aw (Vibrationsniveau)
Maks. 1,8 m/s²
K = 1,5 ~m / s^2
16 GARANTI
- Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.
- Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.
- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.
- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøjer.
- Du kan altid få mere information på tlf. 00 32 3 292 92 90.
- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.
- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
- Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.
- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)
- Købskvitteringen skal opbevares som bevis på købsdatoen.
- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.
- Værktøjet skal oplades mindst en gang om måneden for at sikre, at det fungerer optimalt.
17 MILJ∅
Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.
18 KONFORMITETSERKLÆRING
varo
VARO-Vic. Van Rompuy N.V – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at
Varemærke: POWERplus
Varenummer: POWXB20050
er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.
EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):
2011/65/EU
2006/42/EC
2014/30/EU
Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):
EN60745-1:2009
EN60745-2-3:2011
EN55014-1:2017
EN55014-2:2015
Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Undertegnede handler på vegne af selskabets administrerende direktør,
