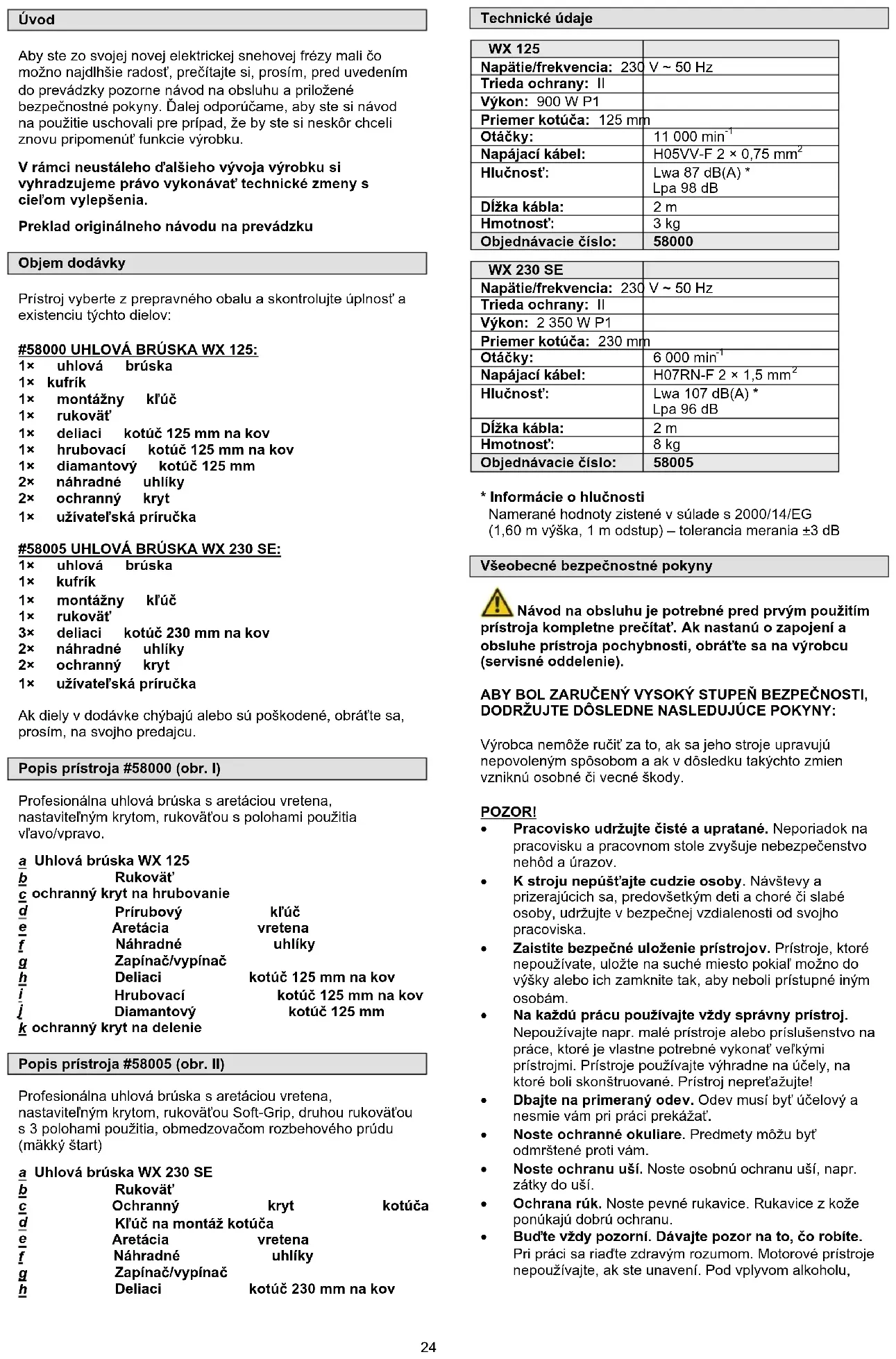

23Úvod Aby ste zo svojej novej elektrickej snehovej frézy mali čo možno najdlhšie radosť, prečítajte si, prosím, pred uvedením do prevádzky pozorne návod na obsluhu a priložené bezpečnostné pokyny. Ďalej odporúčame, aby ste si návod na použitie uschovali pre prípad, že by ste si neskôr chceli znovu pripomenúť funkcie výrobku. V rámci neustáleho ďalšieho vývoja výrobku si vyhradzujeme právo vykonávať technické zmeny s cieľom vylepšenia. Preklad originálneho návodu na prevádzku Objem dodávky Prístroj vyberte z prepravného obalu a skontrolujte úplnosť a existenciu týchto dielov: #58000 UHLOVÁ BRÚSKA WX 125: 1× uhlová brúska 1× kufrík 1× montážny kľúč 1× rukoväť 1× deliaci kotúč 125 mm na kov 1× hrubovací kotúč 125 mm na kov 1× diamantový kotúč 125 mm 2× náhradné uhlíky 2× ochranný kryt 1× užívateľská príručka #58005 UHLOVÁ BRÚSKA WX 230 SE: 1× uhlová brúska 1× kufrík 1× montážny kľúč 1× rukoväť 3× deliaci kotúč 230 mm na kov 2× náhradné uhlíky 2× ochranný kryt 1× užívateľská príručka Ak diely v dodávke chýbajú alebo sú poškodené, obráťte sa, prosím, na svojho predajcu. Popis prístroja #58000 (obr. I) Profesionálna uhlová brúska s aretáciou vretena, nastaviteľným krytom, rukoväťou s polohami použitia vľavo/vpravo. a Uhlová brúska WX 125

Diamantový kotúč 125 mm

ochranný kryt na delenie Popis prístroja #58005 (obr. II) Profesionálna uhlová brúska s aretáciou vretena, nastaviteľným krytom, rukoväťou Soft-Grip, druhou rukoväťou s 3 polohami použitia, obmedzovačom rozbehového prúdu (mäkký štart) a Uhlová brúska WX 230 SE

Ochranný kryt kotúča

Kľúč na montáž kotúča

Hlučnosť: Lwa 87 dB(A) * Lpa 98 dB Dĺžka kábla: 2 m Hmotnosť: 3 kg Objednávacie číslo: 58000 WX 230 SE Napätie/frekvencia: 230 V ~ 50 Hz Trieda ochrany: II Výkon: 2 350 W P1 Priemer kotúča: 230 mm Otáčky: 6 000 min

Hlučnosť: Lwa 107 dB(A) * Lpa 96 dB Dĺžka kábla: 2 m Hmotnosť: 8 kg Objednávacie číslo: 58005

• Informácie o hlučnosti Namerané hodnoty zistené v súlade s 2000/14/EG (1,60 m výška, 1 m odstup) – tolerancia merania ±3 dB Všeobecné bezpečnostné pokyny Návod na obsluhu je potrebné pred prvým použitím prístroja kompletne prečítať. Ak nastanú o zapojení a obsluhe prístroja pochybnosti, obráťte sa na výrobcu (servisné oddelenie). ABY BOL ZARUČENÝ VYSOKÝ STUPEŇ BEZPEČNOSTI, DODRŽUJTE DÔSLEDNE NASLEDUJÚCE POKYNY: Výrobca nemôže ručiť za to, ak sa jeho stroje upravujú nepovoleným spôsobom a ak v dôsledku takýchto zmien vzniknú osobné či vecné škody. POZOR!

• Pracovisko udržujte čisté a upratané. Neporiadok na pracovisku a pracovnom stole zvyšuje nebezpečenstvo nehôd a úrazov.

• K stroju nepúšťajte cudzie osoby. Návštevy a prizerajúcich sa, predovšetkým deti a choré či slabé osoby, udržujte v bezpečnej vzdialenosti od svojho pracoviska.

• Zaistite bezpečné uloženie prístrojov. Prístroje, ktoré nepoužívate, uložte na suché miesto pokiaľ možno do výšky alebo ich zamknite tak, aby neboli prístupné iným osobám.

• Na každú prácu používajte vždy správny prístroj. Nepoužívajte napr. malé prístroje alebo príslušenstvo na práce, ktoré je vlastne potrebné vykonať veľkými prístrojmi. Prístroje používajte výhradne na účely, na ktoré boli skonštruované. Prístroj nepreťažujte!

• Dbajte na primeraný odev. Odev musí byť účelový a nesmie vám pri práci prekážať.

• Noste ochranné okuliare. Predmety môžu byť odmrštené proti vám.

• Buďte vždy pozorní. Dávajte pozor na to, čo robíte. Pri práci sa riaďte zdravým rozumom. Motorové prístroje nepoužívajte, ak ste unavení. Pod vplyvom alkoholu, 24drog či liekov, ktoré negatívne ovplyvňujú schopnosť reakcie, sa nesmie s prístrojom pracovať.

• Dávajte pozor na poškodené súčasti. Prístroj pred použitím prezrite. Sú niektoré súčasti poškodené? V prípade ľahkého poškodenia sa vážne zamyslite nad tým, či prístroj napriek tomu bude fungovať bezchybne a bezpečne.

• Používajte iba schválené súčasti. Pri údržbe a opravách používajte iba zhodné náhradné diely. Pre tento účel sa obráťte na autorizované servisné stredisko. Dávajte pozor na správne vyrovnanie a nastavenie pohyblivých dielov. Zapadajú diely správne do seba? Sú diely poškodené? Je všetko správne nainštalované? Súhlasia všetky ostatné predpoklady pre bezchybnú funkciu? Poškodené ochranné zariadenia atď. musia byť riadne opravené či vymenené autorizovanými osobami, ak nie je v návode na obsluhu vysvetlené výslovne inak. Chybné spínače musí vymeniť autorizovaný servis. Pri plánovaných opravách sa, prosím, obráťte na vaše miestne servisné stredisko.

• Výstraha! Používanie príslušenstva a násadcov, ktoré nie sú výslovne odporúčané v tomto návode na obsluhu, môže viesť k ohrozeniu osôb a objektov.

• Nenakláňajte sa zo svojho stanovišťa Vyhnite sa abnormálnemu držaniu tela. Zaistite si bezpečný postoj a udržujte neustále rovnováhu.

• Váš prístroj chráňte pred vlhkosťou a dažďom. Prístroj nepoužívajte nikdy za dažďa alebo vo vlhkom, mokrom prostredí.

• Prístroj nezapínajte, ak je pretočený, resp. nie je v pracovnej polohe.

• Sieťové napätie musí zodpovedať napätiu uvedenému na typovom štítku.

• Elektrický kábel musí byť pravidelne kontrolovaný z hľadiska známok poškodenia či starnutia. Prístroj sa nesmie používať, ak stav elektrického kábla nie je bezchybný.

• Zástrčku vytiahnite zo zásuvky pred kontrolami, čistením a prácou na stroji a ak sa stroj nepoužíva.

• Údaj o napätí na typovom štítku porovnajte s existujúcim napájaním.

• Dbajte na to, aby iné predmety nespôsobili skrat na kontaktoch prístroja.

• Zástrčku nevyťahujte nikdy zo zásuvky za elektrický kábel.

• Osoby, ktoré na základe svojich fyzických, zmyslových alebo duševných schopností alebo svojej neskúsenosti alebo neznalosti nie sú schopné prístroj obsluhovať, nesmú prístroj používať.

• Ak prístroj alebo elektrický kábel vykazuje viditeľné poškodenie, prístroj sa nesmie uviesť do prevádzky.

• Ak je poškodený elektrický kábel tohto prístroja, musí ho vymeniť výrobca alebo elektrikár.

• Opravy na tomto prístroji smie vykonávať iba elektrikár. V dôsledku neodborných opráv môžu vzniknúť značné riziká.

• Pre príslušenstvo platia tie isté predpisy. Güde GmbH & Co. KG neručí za nižšie uvedené škody:

• poškodenie na prístroji v dôsledku mechanických vplyvov a preťaženia;

• použitie na iné účely, než aké sú opísané v návode;

• Dodržujte bezpodmienečne všetky bezpečnostné pokyny, aby ste zabránili úrazom a škodám. Bezpečnostné pokyny špecifické pre prístroj Dávajte pozor na to, čo robíte. K práci pristupujte rozumne. Stroj používajte len vo vhodnom prostredí a nevystavujte ho mokru ani vlhkosti. Pri práci zaistite vždy dobré osvetlenie. Pri nebezpečných situáciách alebo technických poruchách stroj ihneď vypnite. Používať sa smú len výrobcom schválené vložené nástroje a príslušenstvá. Použitie neschválených dielov skrýva značné riziko úrazu. Deti musia byť pod dohľadom, aby sa s prístrojom nehrali. Nikdy sa ho nedotýkajte vlhkými rukami Svoj prístroj nepreťažujte. Pracujte vždy v uvedenom rozsahu výkonu. Aby ste zabránili úrazom, musí byť obrobok zaistený (napr. upnutím vo zveráku)! Nenoste široký odev ani šperky, mohli by byť zachytené pohyblivými časťami prístroja a spôsobiť vážne úrazy! Ak máte dlhé vlasy, noste bezpodmienečne sieťku na vlasy! Pri prašných prácach noste dýchaciu masku! Nikdy nenechávajte v prístroji zastrčený montážny kľúč! Použitie v súlade s určením Prístroj je určený na delenie, brúsenie či leštenie kovov, kameňov a keramiky. Akékoľvek iné použitie je zásadne vylúčené! Každé iné použitie je považované za použitie v rozpore s určením. Za následné škody a úrazy výrobca neručí. Dbajte, prosím, na to, že naše prístroje nie sú v súlade s určením konštruované na priemyselné použitie. Bezpečnostné pokyny na prevádzku

• Prístroj používajte len s RCD!

• Prístroj postavte na suchom mieste chránenom pred striekajúcou vodou.

• Prístroj chráňte pred agresívnymi parami a slaným alebo vlhkým vzduchom.

• Prístroj a káble chráňte pred dažďom a vlhkosťou.

• Káble neklaďte cez predmety s ostrými hranami.

• Počas prevádzky držte mimo dosahu prístroja všetky predmety, ktoré by sa mohli poškodiť v dôsledku vysokých teplôt.

• Prístroj nepoužívajte v prostredí s horľavými plynmi, napr. v zberných priestoroch lodí poháňaných gazolínom alebo v blízkosti nádrží s propánom.

• Prístroj po prevádzke vždy vypnite.

• Motor musí byť pri práci dobre chladený, preto musia byť vetracie otvory udržiavané vždy v čistote.

• (len uhlové brúsky WX 125 #58000). Pri delení musí byť namontovaný uzatvorený ochranný kryt. Pri hrubovaní je možné používať otvorený kryt. Montáž (obr. III) 1 Ochranný kryt (len uhlové brúsky WX 125 #58000). Pri delení musí byť namontovaný uzatvorený ochranný kryt. Pri hrubovaní je možné používať otvorený kryt. 2 Upínacia príruba 3 Brúsny kotúč 4 Prírubová matica Po montáži je prístroj prevádzkyschopný. Elektrická prípojka Uhlová brúska je dimenzovaná na striedavý prúd 230 V ~50 Hz. Zapájajte len na zásuvkách s uzemnením! Prevádzkové napätie: Uistite sa, či prevádzkové napätie uvedené na typovom štítku zodpovedá prevádzkovému napätiu vášho zdroja prúdu. Brúsne kotúče Nikdy nepoužívajte kotúč, ktorý je väčší než prípustný priemer kotúča. Pred montážou a použitím je potrebné vždy skontrolovať prípustné otáčky kotúča. Otáčky natlačené na kotúči musia byť bezpodmienečne vyššie než voľnobežné otáčky uhlovej brúsky. Brúsku nechajte cca 1 minútu bežať naprázdno, až potom začnite pracovať. Nevyvážené kotúče je potrebné ihneď vymeniť! Umiestnenie príruby pri brúsnych, resp. deliacich kotúčoch Centrovacia príruba Umiestnenie príruby pri brúsnom kotúči so zapusteným alebo rovným stredom. (obr. V) Upínacia príruba Umiestnenie príruby pri deliacom kotúči s rovnou centrovacou prírubou. (obr. VI) Umiestnenie príruby pri deliacom kotúči so zapustenou centrovacou prírubou. (prírubu otočte) (obr. VII) Pracovný návrh/Hrubovacie brúsenie Kotúč držte v uhle 30° – 40° voči povrchu obrobku a brúste pravidelnými pohybmi. Deliace brúsenie Pri delení uhlovú brúsku na úrovni ostria neotáčajte. Deliaci kotúč musí vykazovať čistú reznú hranu. Na delenie tvrdých kameňov použite najlepšie diamantový deliaci kotúč. Pozor! Azbestové materiály sa nesmú opracovávať! Pozor! Deliace kotúče nepoužívajte nikdy na hrubovacie brúsenie! Uhlíkové kefky Pri nadmernej tvorbe iskier nechajte uhlíkové kefky skontrolovať elektrikárom. Pozor! Uhlíkové kefky smie vymeniť len elektrikár. Zvyškové nebezpečenstvá a ochranné opatrenia Elektrické zvyškové nebezpečenstvá: Ohrozenie Popis Ochranné opatrenie(ia) Priamy elektrický kontakt Zásah elektrickým prúdom RCD Nepriamy elektrický kontakt Zásah elektrickým prúdom cez médium RCD Ostatné ohrozenia: Ohrozenie Popis Ochranné opatrenie(ia) Odmrštené predmety a striekajúce kvapaliny Oddelené predmety môžu byť brúskou vymrštené a spôsobiť vážne úrazy. Noste vždy rukavice a ochranné okuliare. Pošmyknutie, potknutie sa či pád osôb Elektrický kábel a samotný prístroj môže byť príčinou potknutia sa. Podľa druhu inštalácie prijmite zodpovedajúce protiopatrenie. (vhodné miesto inštalácie, označenie miesta inštalácie atď.) Označenia: Bezpečnosť produktu:

Produkt zodpovedá príslušným normám a smerniciam EÚ

Všeobecná značka zákazu V žiadnom prípade nepracujte s dlhými vlasmi bez pokrývky! V žiadnom prípade nepracujte so šperkmi! V žiadnom prípade nepracujte s kravatou alebo voľnými, visiacimi kusmi odevu!

Zákaz používania prístroja za dažďa! V žiadnom prípade nesiahajte do prístroja, ak je v chode!

Neťahajte za zástrčku ani neprepravujte prístroj za zástrčku!

Výstraha pred vymrštenými dielmi! Okolostojace osoby musia bezpodmienečne dodržiavať bezpečnostný odstup! Príkazy:

Odpad zlikvidujte odborne tak, aby ste neškodili životnému prostrediu. Obalový materiál z lepenky je možné odovzdať s cieľom recyklácie do zberne.

Chybné a/alebo likvidované elektrické či elektronické prístroje sa musia odovzdať do príslušných zberní.

Chráňte pred vlhkom! Pozor – krehké! Obal musí smerovať nahor! Prístroj má ochrannú izoláciu (trieda ochrany II) Technické údaje:

Elektrická prípojka Výkon motora

(otáčok za minútu) Priemer kotúča

Záruka Záruka sa vzťahuje výlučne na chyby materiálu alebo výrobné chyby. Pri uplatňovaní reklamácie v záručnej lehote priložte originálny doklad o kúpe s dátumom kúpy. Zo záruky je vylúčené neodborné použitie, ako napr. preťaženie prístroja, násilné použitie, poškodenie cudzou osobou alebo cudzím predmetom. Nedodržanie návodu na použitie a návodu na montáž a normálne opotrebovanie je tiež vylúčené zo záruky. Správanie v prípade núdze Zaveďte úrazu zodpovedajúcu potrebnú prvú pomoc a vyzvite čo možno najrýchlejšie kvalifikovanú lekársku pomoc. Chráňte zraneného pred ďalšími úrazmi a upokojte ho. Pre prípadnú nehodu musí byť na pracovisku vždy poruke lekárnička prvej pomoci podľa DIN 13164. Materiál, ktorý si z lekárničky vezmete, je potrebné ihneď doplniť. Ak požadujete pomoc, uveďte tieto údaje:

Likvidácia Pokyny na likvidáciu vyplývajú z piktogramov umiestnených na prístroji, resp. obale. Popis jednotlivých významov nájdete v kapitole „Označenia“. Likvidácia prepravného obalu Obal chráni prístroj pred poškodením pri preprave. Obalové materiály sú zvolené spravidla podľa ich šetrnosti voči životnému prostrediu a spôsobu likvidácie a je možné ich preto recyklovať. Vrátenie obalu do obehu materiálu šetrí suroviny a znižuje náklady na likvidáciu odpadov. Časti obalu (napr. fólia, styropor) môžu byť nebezpečné pre deti. Existuje riziko udusenia! Časti obalu uschovajte mimo dosahu detí, a čo najrýchlejšie zlikvidujte. Požiadavky na obsluhu Obsluha si musí pred použitím prístroja pozorne prečítať návod na obsluhu. Kvalifikácia Okrem podrobného poučenia odborníkom nie je na používanie prístroja nutná žiadna špeciálna kvalifikácia. Minimálny vek Na prístroji smú pracovať len osoby, ktoré dosiahli 16 rokov. Výnimku predstavuje využitie mladistvých, ak sa to deje počas profesijného vzdelávania s cieľom dosiahnutia zručností pod dohľadom školiteľa. Školenie Používanie prístroja vyžaduje iba zodpovedajúce poučenie odborníkom, resp. návodom na obsluhu. Špeciálne školenie nie je nutné.

27Preprava a skladovanie Pri preprave je potrebné prístroj bezpodmienečne zaistiť proti spadnutiu alebo preklopeniu. Pri uskladnení je potrebné dbať na to, aby bol prístroj uložený na suchom mieste neprístupnom pre deti a nepovolané osoby. Pred dlhším odstavením prístroj dôkladne vyčistite. Údržba a ošetrovanie Pozor – ohrozenie života zásahom elektrickým prúdom! Pred každým čistením a ošetrovaním odpojte prístroj od siete. Pozor – nebezpečenstvo poškodenia prístroja! Prístroj nikdy nečistite pod tečúcou vodou ani v oplachovacej vode. Na čistenie nepoužívajte agresívne čistiace prostriedky ani tvrdé predmety, pretože by mohli prístroj poškodiť. Prístroj pretrite príležitostne vlhkou handrou. Samotná uhlová brúska nevyžaduje zvláštnu údržbu. Pravidelne a pred každým uvedením do prevádzky kontrolujte pevnosť kotúča. Výmena brúsneho kotúča (obr. IV)

1. Vytiahnite zástrčku zo zásuvky!

2. Stlačte aretáciu a kotúč nechajte zapadnúť.

Pozor! Aretáciu vretena stlačte len vtedy, ak je motor a brúsne vreteno v pokoji!

3. Upínaciu prírubu otvorte priloženým montážnym kľúčom.

4. Kotúč vymeňte, upínaciu prírubu opäť utiahnite

5. Na brúsenie a delenie od 3 mm a menej musí byť

upínacia príruba nasadená tak, aby plochá strana príruby dosadala na kotúč. Vyhľadávanie porúch Problémy Možné príčiny Opatrenie Stroj sa netočí Opotrebené uhlíky

Zástrčku strčte do zásuvky. Prístroj nechajte opraviť elektrikárom. Prístroj sa rýchlo zahrieva Vetracie štrbiny sú upchaté prachom Prach odstráňte

Servis Máte technické otázky? Reklamáciu? Potrebujete náhradné diely alebo návod na obsluhu? Na našej domovskej stránke www.guede.com vám v oddiele Servis pomôžeme rýchlo a nebyrokraticky. Pomôžte nám, prosím, aby sme mohli pomôcť vám. Aby bolo možné váš prístroj v prípade reklamácie identifikovať, potrebujeme sériové číslo, objednávacie číslo a rok výroby. Všetky tieto údaje nájdete na typovom štítku. Aby ste mali tieto údaje vždy poruke, zapíšte si ich, prosím, dole. Sériové číslo: Objednávacie číslo: Rok výroby: Tel.: [phone] / 700-360 Fax: [phone] E-mail: [e-mail]
