NÁVOD NA OBSLUHU POWX075720DB PowerPlus

9.4 Horizontálny pokosový uhol....8

9.5 Nastavenie uhla rezania (obr. 1)....8

9.6 Dvojitý sklon....8

9.7 Nastavenie posuvného zámku....8

9.8 Híbkový doraz (obr. 2)....9

9.9 Zapnutie / vypnutie....9

9.10 Laser....9

9.11 Vrecko na prach....9

9.12 Pílenie....9

9.13 Pílenie špeciálnych obrobkov....9

9.14 Výmena pilového listu (obr. 3)....10

POWERPLUS® HIGH QUALITY TOOLS

POWX075720DB SK

10 ČISTENIE A ÚDRŽBA 10
10.1 Čistenie .... 10
10.2 Napájací kábel....10
11 TECHNICKÉ ÚDAJE....10
12 KAPACITA REZANIA 11
13 HLUK....11
14 SKLADOVANIE....11
15 ODSTRAŇOVANIE PORÚCH....11
16 ZÁRUKA....12
17 ŽIVOTNÉ PROSTREDIE....12
18 VYHLÁSENIE O ZHODE 13

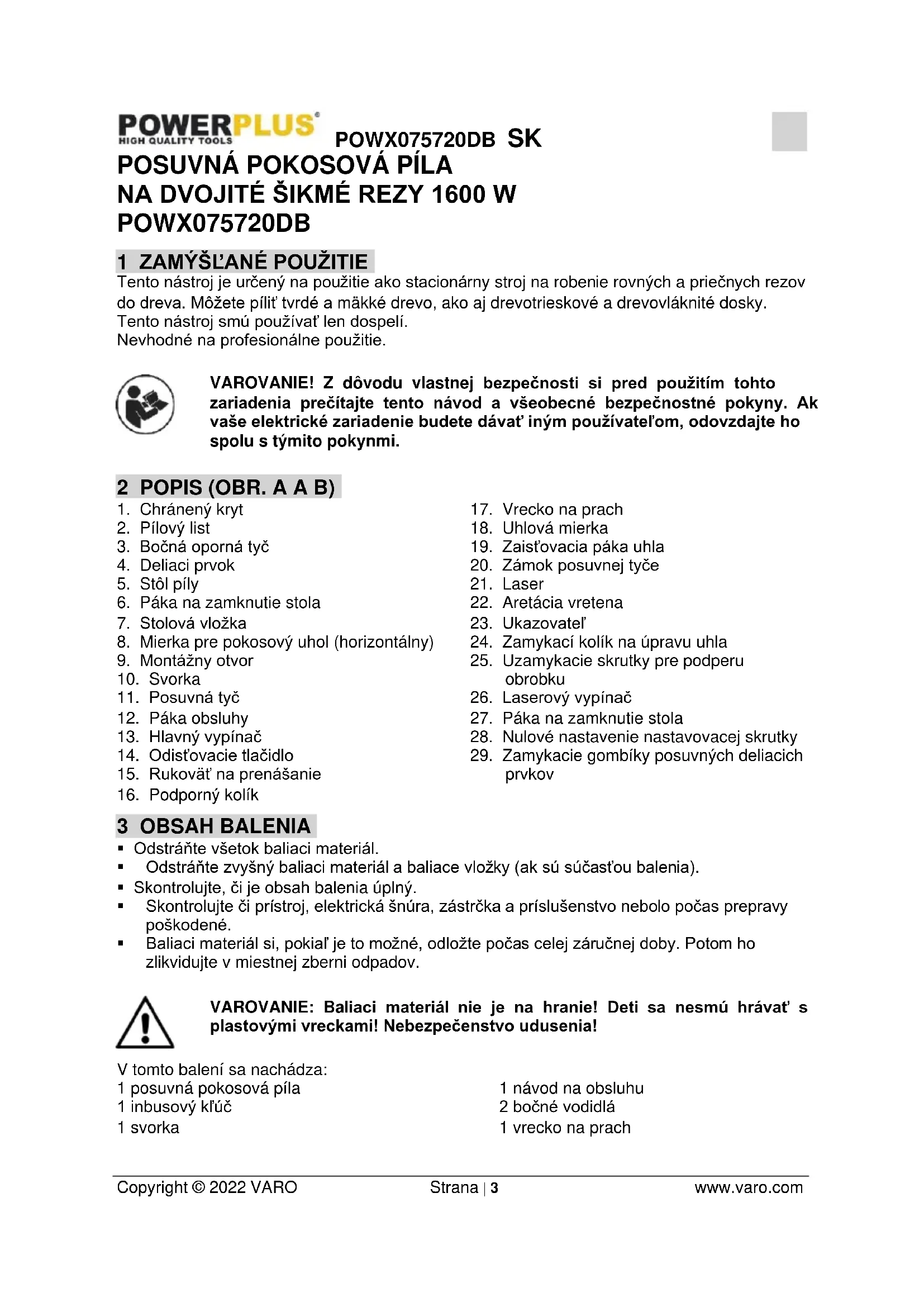

POSUVNÁ POKOSOVÁ PÍLA NA DVOJITÉ ŠIKMÉ REZY 1600 W POWX075720DB

1 ZAMÝŠL'ANÉ POUŽITIE

Tento nástroj je určený na použitie ako stacionárny stroj na robenie rovných a priečnych rezov do dreva. Môžete pílit tvrdé a mäkké drevo, ako aj drevotrieskové a drevovláknité dosky.

Tento nástroj smú používat' len dospelí.

Nevhodné na profesionálne použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho spolu s týmito pokynmi.

2 POPIS (OBR. A A B)

1. Chránený kryt
2. Pílový list
3. Bočná oporná tyč
4. Deliaci prvok
5. Stôl píly
6. Páka na zamknutie stola
7. Stolová vložka
8. Mierka pre pokosový uhol (horizontálny)
9. Montážny otvor
10. Svorka
11. Posuvná tyč
12. Páka obsluhy
13. Hlavný vypínač
14. Odist'ovacie tlačidlo
15. Rukovät' na prenášanie
16. Podporný kolík
17. Vrecko na prach
18. Uhlová mierka
19. Zaist'ovacia páka uhla
20. Zámok posuvnej tyče
21. Laser
22. Aretácia vretena
23. Ukazovatel'
24. Zamykací kolík na úpravu uhla
25. Uzamykacie skrutky pre podperu obrobku
26. Laserový vypínač
27. Páka na zamknutie stola
28. Nulové nastavenie nastavovacej skrutky
29. Zamykacie gombíky posuvných deliacich prvkov

3 OBSAH BALENIA

• Odstráňte všetok baliaci materiál.
• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
• Skontrolujte, či je obsah balenia úplný.
• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat's plastovými vreckami! Nebezpečenstvo udusenia!

V tomto balení sa nachádza:

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte predajcu.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

		Označuje riziko osobného zranenia alebo poškodenia nástroja.		Používajte ochranu očí.
		Pred použitím si prečítajte návod.		V súlade so základnými požiadavkami európskych smerníc.
		Používajte ochranné rukavice.		Trieda II – Stroj je dvojmo izolovaný. Nepotrebujete preto uzemňovací kábel.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovat'. Termín „elektrické náradie“ v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálit' prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku

• Vidlice elektrického náradia musia zodpovedať siet'ovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adapté vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet'ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
• Kábel sa nesmie nadmerne zaťažovat'. Kábel nikdy nepoužívajte na prenášanie, t'ahanie alebo vyt'ahovanie vidlice elektrického náradia. Kábel nesmie byt' vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.

- Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

- Ak je používanie elektrického náradia vo vlhkých priestoroch nevyhnutné, používajte napájací zdroj chránený nadprúdovým ističom (RCD). Používanie RCD znižuje riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia budte vždy ostražitý, sledujte čo robíte a riadte sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.
• Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, neklzavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.
• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.
• Pred zapnutím elektrického náradia odstráně akékol'vek nastavovacie klúče a iné nástroje. Klúč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
• Nenakláňajte sa príliš. Vždy musíte mať spolahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel'nost' elektrického náradia v neočakávaných situáciách.
• Bud'te vhodne oblečený. Nenoste vol'né odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Vol'né odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládat' vypínačom, je nebezpečné a musí sa opravit'.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používatel'ov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnosť elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
• Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa oyládajú.
• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Servis

Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.

6 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY

■ Vždy používajte prostriedky na ochranu očí.
- Stroj nikdy nepoužívajte v blízkosti horľavých kvapalín alebo plynov.
- Zariadenie NIKDY nepoužívajte, ak bol namontovaný rezací kotúč (a nie pílový kotúč).
- Pred každým použitím skontrolujte, či na pílovom liste nie sú malé praskliny alebo či nie je poškodený. Popraskaný alebo poškodený pílový list okamžite vymeňte.
- Používajte len pílové listy, ktoré odporúča výrobca a ktoré spíňajú štandard EN847-1
- Vždy používajte príslušenstvo, ktoré vám odporúčame v tomto návode.
- Pre pílený materiál vyberte správny pílový list.
- Aby zariadenie vytváralo čo najmenej hluku, musí byť pílový list ostrý a čistý.
- Používajte len správne naostrené pílové listy. Neprekračujte maximálnu rýchlost' vyznačenú na pílovom liste.
- Pred inštaláciou pílového listu vyčistite os, príruby (hlavne montážne povrchy) a šest'hrannú maticu. Nesprávna montáž môže spôsobovať vibrácie/klopanie alebo klizanie pílového listu.
- Zabráňte kontaktu píly s kovom, napr. klincami alebo skrutkami. Pred začatím práce vyhlľadajte a odstráňte všetky kince, skrutky a iný cudzí materiál z obrobku.
- Pred zapnutím zariadenia odstráňte zo stola píly klúče, odrezky a ostatné predmety.
- Počas práce nenoste nikdy rukavice. Nosenie rukavíc sa odporúča len pri inštalácii rezacích nástrojov.
- Ruky sa nesmú dostat' do dráhy rezania pílového listu.
- NIKDY nestojte v dráhe rezania pílového listu a zabráňte tomu, aby v dráhe rezania stáli iné osoby.
- Pílu nechajte chvíľu bežať a až potom vložte obrobok. Počúvajte vibrácie alebo klopanie pílového listu, čo môže naznačovať nesprávne namontovanie alebo vyváženie pílového listu.
- Zariadenie sa nesmie používať na robenie drážok a zárezov.
- Ked' je vložka stola opotrebovaná, vymeňte ju.
- Ked' stroj beží, nevykonávajte na čnom žiadne úpravy. Pred vykonávaním úprav vyberte zástrčku z el. zásuvky.
- V prípade potreby použite zatláčací blok. Zatláčací blok sa musí použit' pri pozdlžnom pílení menších obrobkov, aby sa vaše ruky a prsty nedostali do blízkosti pílového listu.
- Zatláčací blok si vždy odložte, ked' sa nepoužíva.
- Venujte mimoriadnu pozornosť pokynom, ktoré napomáhajú znížiť nebezpečenstvo SPÄTNEHO NÁRAZU. SPÄTNY NÁRAZ je náhla reakcia na zaseknutý, ohnutý alebo zle umiestnený pílový list. SPÄTNY NÁRAZ spôsobuje vyrazenie obrobku dozadu, smerom k operátorovi. SPÄTNY NÁRAZ môže spôsobit’ vážne zranenie. SPÄTNEMU NÁRAZU možno zabrániť tak, že budete váš pílový list udržiavať ostrý, rozrezávacie vodidlo bude paralelne s pílovým listom, štiepací nôž a chránič pílového listu budú v dobrom stave a v správnej polohe, obrobok budete mať dobre uchopený, kým úplne neprejde popri pílovom liste a že nebudete rezat’ poskrúcané alebo nepravidelné kusy dreva alebo kusy, ktoré nemajú rovnú hranu na posúvanie pozdíž rozrezávacieho vodidla v pozdížnom smere.
- Nevykonávajte žiadne činnosti tak, že by ste ruky použivali na podopieranie obrobku alebo na jeho vedenie rukami, ale namiesto toho použite rozrezávacie vodidlo alebo pokosový blok.
- Ponad pílový list alebo v jeho okolí sa NIKDY nenahýbajte. Obrobok vytiahnite až vtedy, ked' sa pílový list úplne zastavil.
- Obrobok neposúvajte prudko, ani príliš rýchlo. Obrobky, ktoré sú vyrobené z tvrdého materiálu, by sa mali vsúvat' čo najpomalšie. Obrobok pri posúvaní do píly nikdy

neskladajte, ani neotáčajte. Ak sa pílový list zasekne alebo sa prestane otáčať, keď obrobok vsúvate, zariadenie okamžite vypnite. Odpojte zástrčku od el. zásuvky. Odstráňte kus, ktorý blokuje pílu.

• Ked' sa pílový list otáča, NESMIETE sa pokúšat' odstraňovat' úlomky, ani sa dotýkat' chrániča pílového listu.
  ■ Z obrobku odstráňte všetky hrče a až POTOM spustite pílu.
• S káblom zachádzajte správne. Pri odpájaní zástrčky z el. zásuvky nikdy neťahajte za kábel. Kábel nevystavujte teplu, oleju, vode a ostrým hranám.
• Niektoré typy prachu, ktorý sa vytvára pri práci s pílou, môžu obsahovat' určité chemikálie, ktoré môžu spôsobit' rakovinu, vrodené chyby alebo iné genetické poškodenia. Niektoré príklady týchto látok sú:
• olovo z náterov obsahujúcich olovo.
• arzén a chróm z chemicky upraveného dreva.
• Zdravotné nebezpečenstvo vyplývajúce z takéhoto používania závisí od frekvencie vykonávania tohto druhu práce.
• Opatrenia pre zníženie vystavovania sa týmto chemikáliám: vždy pracujte v dobre vetranej oblasti a používajte schválené ochranné vybavenie, napr. protiprachovú masku, ktorá je špeciálne určená na filtrovanje mikroskopických častíc.
• Pri pílení pripoite na systém pre vvfukovanie prachu príslušné zariadenie.
• Chránič môžete zdvihnút' a polohovať zatial' obrobok, alebo ak chcete pri údržbárskych prácach získat' lepší prístup k niektorému miestu. Pred pripojením zariadenia k elektrickej sieti musí byť chránič pilového listu znížený a umiestnený naplocho na stole píly.

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE LASERY

Varovanie! Laserový lúč môže poškodit' zrak. Nikdy sa nepozerajte priamo do laserového lúča.

• Počas používania nemierte laserovým lúčom na ľudí, priamo ani nepriamo, ani cez odrazové povrchy.
• Tento laser splňa požiadavky triedy 2 podľa príslušnej normy. Jednotka neobsahuje žiadne súčasti vyžadujúce servis. Plášť zo žiadneho dôvodu neotvárajte. Ak je jednotka poškodená, nechaite poškodenje opravit'autorizovanému opravnému servisu.
• Okuliare na pozeranie lasera nie sú ochrannými okuliarmi pred laserovým žiarením.

8 MONTÁŽ

Pred vykonávaním nastavovacích prác alebo údržby odpojte elektrickú zástrčku.

Túto pokosovú pílu neprevádzkujte, kým nebola úplne zložená a správne pripravená na použitie v súlade s týmto návodom.

Pokosovú pílu potiahnite nadol a zaistite ju v dolnej polohe potiahnutím, otočením a zatlačením prídržného kolíka. Týmto spôsobom sa píla zaistí.

9.2 Vysávanie prachu a úlomkov

Vrecko na prach slúži len na čiastočné odstránenie prachu! Je určené na čiastočné zachytenie prachu pred vysávaním.

9.3 Upnutie obrobku

Zabezpečte, aby nemohol byť obrobok vystrelený. Najvhodnejšia na to je svorka (10).

• Obrobok stlačte pevne proti deliacemu prvku (4) a proti zarážke svorky.
• Utiahnite svorku (10) v smere hod. ručičiek, aby ste zaistili obrobok.

9.4 Horizontálny pokosový uhol

Horizontálny pokosový uhol možno nastavit v rozmedzí od -45° do +45°. Mierka horizontálneho pokosového uhla zobrazuje aktuálne nastavenie v stupňoch.

• Povol'te páku na zamknutie stola (6).
• Stôl píly (5) otáčajte potiahnutím za páku na zamknutie stola a posuňte ho do požadovaného uhla (doprava alebo doľava). Ihned’ ako sa dosiahne správna poloha uhla, uvol’nite páku na zamknutie stola, odčítate požadovaný uhol na mierke pre pokosový uhol (8).
• Utiahnite páku na zamknutie stola (6) v smere hod. ručičiek.

9.5 Nastavenie uhla rezania (obr. 1)

• Pílu umiestnite do dolnej polohy a zablokujte ju blokovacím kolíkom.
• Teraz podržte príložný uholník (90°) proti vodiacej kol'ajnici a pílovému listu. Ten sa musí úplne dotýkat' príložného uholníka. Ak to tak nie je, môžete nastavit' uhol pomocou matice (28). Otáčaním matice dol'ava alebo doprava nastavte uhol medzi čepel'ou a otočným stolom na 90°.
• Na vykonanie tohto kroku použite inbusový klúč 4 mm.

9.6 Dvojitý sklon

Pokosovú pílu je možné použit na rezy doprava a dolava pod uhlom +45 až -45°. Ked'je hlava pílovej čepele nastavená na 45° doprava, pravý deliaci prvok by sa mal zo stroja odstránit, inak sa motor dotkne deliaceho prvku.

■ Zdvihnite hlavu stroja do najvyššej polohy.
- Potiahnutím zamykacieho kolíka na úpravu uhla (24) nastavte uhol zošikmenia doprava (+1 až +45°).
- Pri nastavovaní uhla zošikmenia doľava (−1 až −45°) nie je potrebné vyt'ahovat' zamykací kolík na úpravu uhla (24).
- Odstráňte zamykací gombík (19) a podržte rukovát' (12). Nakloňte hlavu stroja doľava alebo doprava do požadovaného uhla podľa uhlomeru (18).
- Znova dotiahnite zamykací gombík (19) a vykonajte rez.

9.7 Nastavenie posuvného zámku

- Na zaistenie a odistenie posuvnej tyče (11) otočte zaistovací gombík posuvnej tyče (20) proti smeru alebo v smere hodinových ručičiek.

9.8 Híbkový doraz (obr. 2)

Ked' si neželáte úplný rez cez obrobok, použite kolík híbkového dorazu na ovládanie híbkového rezu.

9.9 Zapnutie / vypnutie

Z dôvodu bezpečnosti použite na zapnutie a vypnutie nástroja obe ruky.

• Pripojte elektrické náradie k zdroju napätia.
  ■ Stroj zapnete súčasným stlačením hlavného vypínača (13) a zaistovacieho tlačidla (14).
• Ked' chcete stroj vypnút', musíte hlavný vypínač (13) uvol'nit'.
• Dôležité! Materiál, ktorý chcete pílit, položte naplocho na povrch stroja a upevnite upínacím zariadením (10), aby sa nemohol počas pílenia pohnút.
• Po zapnutí píly počkajte, kým pílový list (2) nedosiahne maximálnu rýchlost'.
• Stlačte páku obsluhy (12), vyvíjajte stály a jemný tlak smerom nadol, aby sa hlava stroja pohybovala obrobkom.
• Ked'rez dokončíte, stroj vráťte do homej polohy odstavenia a pustite hlavný vypínač. Varovanie! Vratná pružina spôsobí, že hlava stroja sa automaticky na konci rezu zdvihne.
  Po dokončení rezu nepúšťajte rukoväť (15), ale ustál'te hlavu stroja a nechajte ju pomaly sa zdvihnút'.

9.10 Laser

■ Laser môžete zapnút' a vypnút' pomocou vypínača (26).
■ Laser (21) smeruje lúč na obrobok.

9.11 Vrecko na prach

Vrecko na prach (17) pripevnite na adaptér vysávania prachu. Ked'je vrecko na prach asi dopoly naplnené, vrecko zo stroja odoberte a vyprázdnite ho.

9.12 Pílenie

Zabezpečte, aby pílový list nebol počas pílenia zablokovaný. Spôsobilo by to poškodenie a spálenie motora. Ak je pílový list zablokovaný, okamžite uvoľnite vypínač, aby ste predišli poškodeniu motora.

• Obrobok pevne upnite.
• Nastavte požadovaný horizontálny pokosový uhol alebo požadovaný vertikálny uhol zošikmenia.
  ■ Nástroj zapnite.
  ■ Rameno nástroja (12) posuňte pomaly nadol.
• U dlhších obrobkov by ste mali použit' posúvač. Na tento účel povol'te zaist'ovací gombík.
• Píl'te obrobok.
• Nástroj vypnite.
• Počkajte, kým sa pílový list (2) úplne nezastaví a až potom vytiahnite obrobok.

9.13 Pílenie špeciálnych obrobkov

Zakrivené alebo okrúhle obrobky potrebujú byť zaistené pred zošmyknutím.

Zabezpečte, aby medzi obrobkom a deliacim prvkom (4) alebo stolom píly (5) nebola žiadna medzera.

Predtým, ako sa dotknete pilového listu, počkajte. Môže byt' veľmi horúci.

Zuby pílového listu môžu byt' veľmi ostré.

• Uvol'nite zaist'ovaciu skrutku z odnímatel'ného krytu čepele a zatlačte kryciu dosku nahor.
• Stlačte zamykací gombík vretena (23), čím ho aktivujete. Otočte list píly (2) rukou, kým sa nezamkne.
• Uvoľnite poistnú skrutku píly otočením v smere hodinových ručičiek pomocou inbusového klúča (d).
• Odstráňte poistnú skrutku, vonkajšiu prírubu (a) a list píly (b).
• Odstráňte odrezky alebo piliny z okolia vretena a prírub.
• Namontujte nový list píly, príruby a poistnú skrutku. Skontrolujte, či sa smer otáčania píly zhoduje so smerom otáčania motora.
• Zložte odnímateľný ochranný kryt čepele tak, aby krycia doska bola v najnižšej polohe. Utiahnite zaist’ovaciu skrutku z odnímateľného krytu čepele.

Pri výmene pílového listu môžete utiahnut' posuvnú tyč pomocou zaist'ovacieho gombíka (20).

10 ČISTENIE A ÚDRŽBA

Pred vykonávaním akýchkol'vek prác na zariadení, odpojte elektrickú zástrčku!

10.1 Čistenie

• Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.
• Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.
• Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšťadlá môžu poškodit' plastové diely.

Ak je poškodený napájací kábel (alebo sietová zástrčka), musí sa vymenit'. Výmenu napájacieho kábla smie vykonat' len alebo kvalifikovaný špecialista (kvalifikovaný elektrikár).

11 TECHNICKÉ ÚDAJE

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

■ Priebežne čistíme celé zariadenie a jeho príslušenstvo.
- Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom mieste, vyhnite sa privysokým a prinízkym teplotám.
- Nevystavujte priamemu slnečnému žiareniu. Ak je možné, uschovajte na tmavom mieste.
- Neudržiavajte v plastických taškách aby ste predišli nazhromaždenej vlhkosti.

15 ODSTRAŇOVANIE PORÚCH

PROBLÉM	PRÍČINA	SPÓSOB NÁPRAVY
Motor nebeží.	Do stroja sa nedostáva elektrina.	Skontrolujte zdroj napätia a elektrický kábel.
	Motor je preťažený alebo prehriaty.	Nástroj nechajte bežat' na vol'ných otáčkach asi 2 minúty, aby sa vychladil.
Vibrácie sú príliš silné.	Skrutky alebo súčasti sú uvol'nené.	Utiahnite všetky skrutky.
	Pokosová píla nie je správne namontovaná.	Pokosovú pílu správne namontujte.
	Obrobok nie je správne upnutý.	Zaistite obrobok.
Čepel' neprerezáva obrobok úplne	Používa sa nastavenie híbkového dorazu.	Híbkový doraz posuňte doprava, aby ste ho odistili.
	Príliš plytké nastavenie híbkového dorazu.	Skrutku híbkového doraz nastavte na želanú híbku rezu.

16 ZÁRUKA

- Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenia prvým používatelom.

- Táto záruka zahřňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahřňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

- Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

- Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

- Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.

■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.

- Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.

- Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

Staré zariadenia alebo súčasti, ktoré sú wymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

- Vyhradzujeme si právo zamietnuť akúkol'vek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek atd').

■ Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.

Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijatel'ne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

17 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymenit', nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom.

Odpad z elektrických výrobkov sa nesmie likvidovať s bežným domovým odpadom.

Ak existuje zberňa na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

18 VYHLÁSENIE O ZHODE

VARO-Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že

obchodná známka: POWERplus

model: POWX075720DB

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkol'vek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):

2011/65/EÚ

2006/42/ES

2014/30/EÚ

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

EN62841-1:2015

EN62841-3-9 : 2015

EN55014-1 : 2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Nižšie podpísaný koná v mene výkonného riaditel'a spoločnosti,

Philippe Vankerkhove

Regulačné záležitosti – Compliance Manager
