HASZNÁLATI ÚTMUTATÓ POWX075720DB PowerPlus

5.4 Az elektromos működtetésű szerszámok helyes használata. ............................. 5

• 5.5 Szerviz p. 6
• 6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK p. 6
• 7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK A LÉZERHEZ p. 7
• 8 ÖSSZESZERELÉS p. 7

8.1 A bővítőgyűrűk felszerelése ................................................................................. 8

9.1 A gérvágó fűrész szállítása ................................................................................... 8

9.2 Fűrészpor és fadarabkák eltávolítása ................................................................... 8

9.5 A vágási szög beállítása (1. ábra) ......................................................................... 8

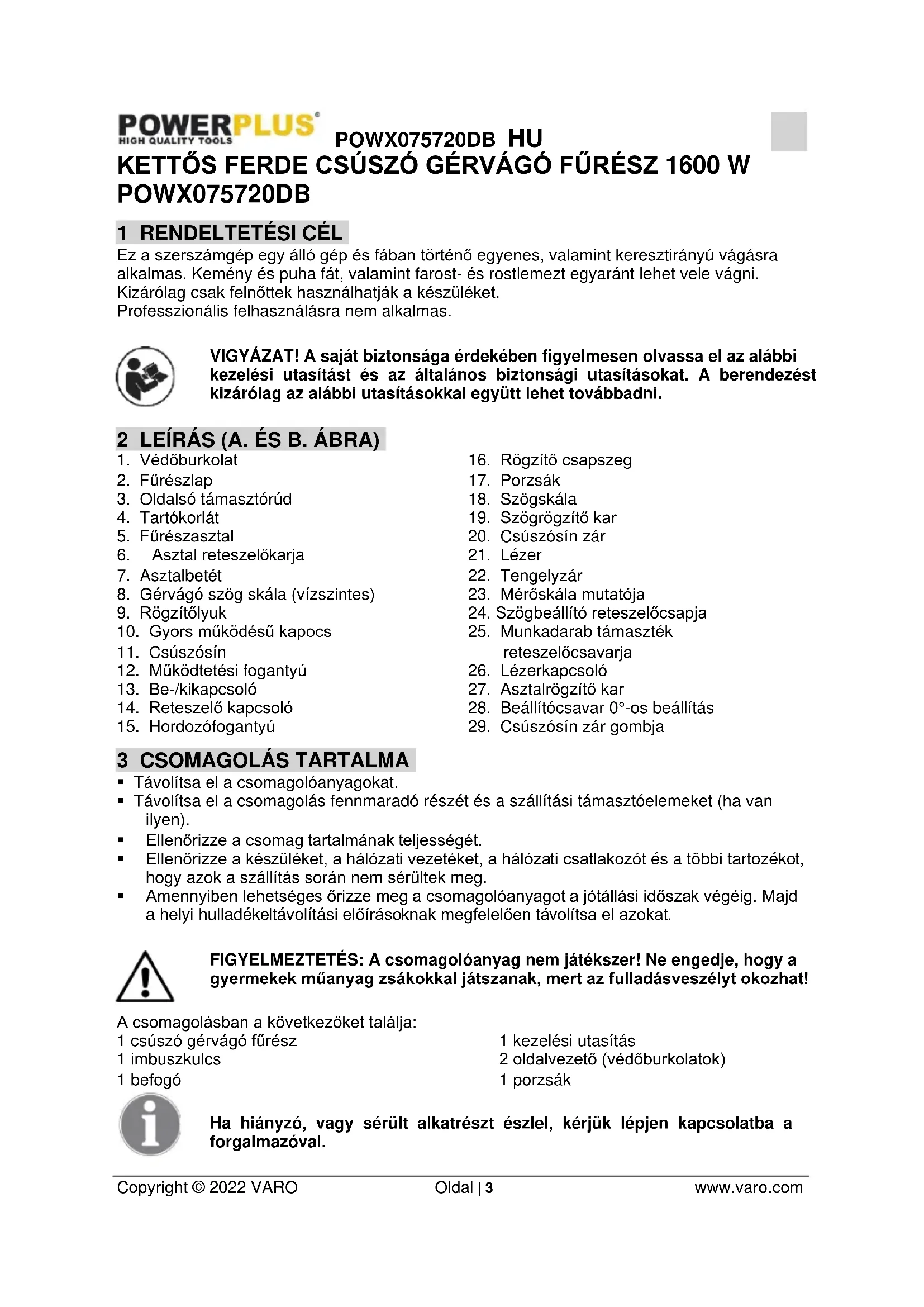

Ez a szerszámgép egy álló gép és fában történő egyenes, valamint keresztirányú vágásra alkalmas. Kemény és puha fát, valamint farost- és rostlemezt egyaránt lehet vele vágni. Kizárólag csak felnőttek használhatják a készüléket. Professzionális felhasználásra nem alkalmas. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A. ÉS B. ÁBRA)

3. Oldalsó támasztórúd

6. Asztal reteszelőkarja

8. Gérvágó szög skála (vízszintes)

10. Gyors működésű kapocs

12. Működtetési fogantyú

14. Reteszelő kapcsoló

16. Rögzítő csapszeg

23. Mérőskála mutatója

24. Szögbeállító reteszelőcsapja

25. Munkadarab támaszték

27. Asztalrögzítő kar

28. Beállítócsavar 0°-os beállítás

29. Csúszósín zár gombja

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! A csomagolásban a következőket találja: 1 csúszó gérvágó fűrész 1 imbuszkulcs 1 befogó 1 kezelési utasítás 2 oldalvezető (védőburkolatok) 1 porzsák Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.POWX075720DB HU Copyright © 2022 VARO Oldal | 4 www.varo.com 4 JELZÉSEK A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

Használat előtt olvassa el a kezelési utasítást!

Az európai irányelv(ek) szükséges követelményei szerint.

II. osztályú gép – Dupla

szigetelés – Nincs szükség földelt dugó alkalmazására. 5 ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK SZERSZÁMGÉPEKHEZ Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.POWX075720DB HU Copyright © 2022 VARO Oldal | 5 www.varo.com

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata.

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.POWX075720DB HU Copyright © 2022 VARO Oldal | 6 www.varo.com

A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK

• Mindig viseljen szemvédő felszerelést.

• Tilos a készüléket gyúlékony folyadékok vagy gázok közelében használni.

• TILOS a készüléket használni, amikor vágókorong (és nem fűrészkorong) van rá felszerelve.

• Minden használat előtt ellenőrizze, hogy a fűrészlapon apró repedések és sérülések találhatók-e. A repedt vagy sérült fűrészlapot azonnal cserélje ki.

• Csak a gyártó által javasolt fűrészlapot használja, és melyek megfelelnek az EN847-1 szabványnak.

• Mindig az alábbi kezelési utasításban javasolt kiegészítőket használja.

• Válasszon a vágandó anyaghoz megfelelő fűrészlapot.

• A zaj csökkentésének érdekében mindig ellenőrizze, hogy a fűrészlap éles és tiszta.

• Csak megfelelően megélezett fűrészlapot használjon. Tilos a fűrészlapon megadott maximális sebességet túllépni.

• A fűrészlap felszerelése előtt tisztítsa meg a tengelyt, a peremeket (különösen az összeszerelési felületeket) és a hatlapú csavart. A nem megfelelő felszerelés rázkódást/kopogást, vagy a fűrészlap lecsúszását eredményezheti.

• Kerülje, hogy a fűrész fémekhez, például szöghöz vagy csavarhoz érjen. A munka megkezdése előtt vizsgálja meg a munkadarabot, és távolítsa el a szögeket, csavarokat és egyéb idegen tárgyakat.

• A készülék bekapcsolása előtt távolítsa el a csavarkulcsokat, levágott fadarabokat és egyéb tárgyakat a fűrészasztalról.

• TILOS munka közben kesztyűt viselni; a kesztyű viselését csak a vágószerszámok kicserélésekor javasoljuk.

• Ellenőrizze, hogy a keze nincs a fűrészlap vágási vonalában.

• TILOS a fűrészlap vágási vonalában állni, és NE engedje, hogy bárki más abban a helyzetben álljon.

• Engedje a fűrészt néhány percig működni, mielőtt azt a munkadarabba illeszti. Figyelje meg, hogy a fűrészlap nem-e rezeg vagy kopog, mely a nem megfelelő felszerelés vagy a ki nem egyensúlyozott fűrészlap jele.

• A berendezést nem lehet horony vagy vájat készítésére használni.

• Cserélje ki az asztalbetétet, ha az elkopott.

• TILOS a készülék működése közben bármilyen beállítást végezni. Beállítás előtt húzza ki a dugót az aljzatból.

• Ha szükséges, használja a tolótelemet. A tolóelemet hosszanti vágás, vagy kisebb munkadarabok esetén használni KELL, hogy a keze megfelelő távolságban legyen a fűrészlaptól.

• Mindig tegye el a tolóelemet, amikor azt nem használja.

• Különösen figyeljen oda a VISSZAÜTÉS veszélyének csökkentésére vonatkozó utasításokra. A VISSZAÜTÉS a beakadt, elhajlott vagy rosszul beállított fűrészlap hirtelen reakciója. A VISSZAÜTÉS során a munkadarab visszarepül a kezelő irányába. A VISSZAÜTÉS súlyos sérülésekhez vezethet. A VISSZAÜTÉST el lehet kerülni, ha az alábbiakat betartja: a fűrészlapot élesen tartja, a hasítólécet a fűrészlappal párhuzamosan tartja, ha a hasítókést és a fűrészvédőt jó állapotban és a megfelelő helyzetben tartja, ha erősen tartja a munkadarabot, amíg az teljesen végig nem halad a fűrészlap mellett, és ha nem fűrészel elferdült vagy aszimmetrikus fadarabot, vagy olyan munkadarabot, mely nem rendelkezik egyenes széllel, hogy az hosszirányban el tudjon haladni a hasítóléc mellett.POWX075720DB HU Copyright © 2022 VARO Oldal | 7 www.varo.com

• Ne végezzen szabad kézzel végzett műveleteket. A szabad kéz azt jelenti, hogy a kezével támasztja meg a munkadarabot, vagy a kezével vezeti a hasítóléc vagy a tolóelem helyett.

• TILOS a fűrészlap fölé vagy azon áthajolni. TILOS munkadarabért nyúlni addig, amíg a fűrészlap teljesen le nem állt.

• Kerülje a munkadarab hirtelen és túl gyors betöltését. A kemény anyagból készült munkadarabokat a lehető leglassabban kell betölteni. Tilos a munkadarabot behajlítani vagy elforgatni miközben azt a fűrészbe tölti. Ha a fűrészlap beakad, vagy megáll a munkadarab betöltése közben, akkor azonnal kapcsolja ki a készüléket. Távolítsa el a dugót az aljzatból. Távolítsa el azt a darabot, mely a fűrészt akadályozza.

• TILOS a fűrészlap működése közben a fadarabokat eltávolítani, és a fűrészvédőt megérinteni.

• Távolítsa el az összes görcsöt a munkadarabból a fűrész elindítása ELŐTT.

• Vigyázzon a kábelre. A dugó aljzatból történő eltávolítását tilos a kábelnél fogva végrehajtani. Tilos a kábelt hőnek, olajnak víznek vagy éles tárgyaknak kitenni.

• A fűrésszel történő munkavégzés során keletkező bizonyos porok vegyi anyagokat tartalmazhatnak, melyek rákot, születési rendellenességet vagy más genetikai károkat okozhatnak. Néhány példa ezekre az anyagokra:

• Ólmot tartalmazó festékből eredő ólom;

• Vegyileg kezelt fából eredő arzén és króm.

• Az ilyen anyagoknak az egészségre káros hatása függ attól, hogy milyen gyakran végzi ezt a fajta munkát.

• Intézkedések az ilyen vegyi anyagoknak való kitettség csökkentésére: Mindig dolgozzon jól szellőző környezetben és jóváhagyott biztonsági felszereléssel, mint például pormaszkkal, melyet speciálisan a mikroszkopikus részecskék kiszűrésére terveztek.

• A fűrészelési műveleteknél csatlakoztassa a készüléket porkifújó rendszerre.

• A védőt fel lehet emelni a munkadarab elhelyezésekor, vagy a karbantartási munkálatok megkönnyítéséhez. Mielőtt a hálózatra csatlakoztatja a berendezést, ellenőrizze, hogy a fűrészvédők ismét le vannak hajtva és a fűrészasztalhoz simulnak. 7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK A LÉZERHEZ Figyelmeztetés! A lézersugár szemsérülést okozhat. Tilos belenézni vagy a lézersugarat mereven nézni.

• Használat során tilos a lézersugarat emberekre irányítani, akár közvetlenül, akár közvetetten visszaverődő felületen keresztül.

• Ez a lézer az idevonatkozó szabvány 2. besorolási osztálynak felel meg. Az egység nem tartalmaz szervizelendő alkatrészeket. Tilos a burkolatot bármilyen okból kifolyólag kinyitni. Ha az egység megsérült, javíttassa meg az arra jogosult szakemberrel.

• A lézer nézőüvegek nem védenek a lézersugárzás ellen. 8 ÖSSZESZERELÉS Áramtalanítsa a készüléket, mielőtt bármiféle beállítást vagy karbantartást végez rajta. Tilos a gérvágó fűrészt addig működtetni, amíg az nincs teljesen összeszerelve és megfelelően előkészítve a használatra az alábbi kezelési utasításnak megfelelően.POWX075720DB HU Copyright © 2022 VARO Oldal | 8 www.varo.com

8.1 A bővítőgyűrűk felszerelése

• Lazítsa ki az oldalbővítmény szemescsavarjait az alsó részen.

• Helyezze a hosszabbító gyűrűket (3) az oldalsó nyílásokba.

• Szorítsa meg a hosszabbító gyűrű csavarjait, és ellenőrizze, hogy a bővítőgyűrűk biztonságosak és nem mozdulnak el a működés során.

8.2 A befogó felszerelése

A befogót (10) az oldalvezető bal vagy jobb oldalára lehet felszerelni. Helyezze be a satu rudat az oldalvezető nyílásába és rögzítse a reteszelőcsavarral.

9 MŰKÖDTETÉSI UTASÍTSOK

9.1 A gérvágó fűrész szállítása

A szerszámgép szállításához használja a rögzítő csapszeget (16). Húzza lefelé a gérvágó fűrészt és a rögzítő csapszeg meghúzásával, elforgatásával és benyomásával reteszelje alsó helyzetben. Ezáltal a fűrész biztosítva van. Húzza előre a fűrészlapot és rögzítse a csúszósín zárjának meghúzásával (20).

9.2 Fűrészpor és fadarabkák eltávolítása

Az integrált porelszíváshoz helyezze a porzsákot (17) a fűrészpor kidobóra. A külső por eltávolításához használjon háztartási porszívót. A porzsák csupán részben gyűjti össze a fűrészport! A porelszíváshoz tervezték.

9.3 A munkadarab befogása

Ellenőrizze, hogy a munkadarab ne tudjon elrepülni. Ennek elkerüléséhez a befogó (10) a legalkalmasabb eszköz.

• Nyomja a munkadarabot a tartókorláthoz (4) és a befogó ütközőjéhez.

• Húzza meg a fogórúd szorítógombját (10) órajárással megegyező irányba a munkadarab biztosításához.

9.4 Vízszintes gérszög

A vízszintes gérszöget -45°-től 45°-os szögig lehet beállítani. A vízszintes gérszög skála mutatja az aktuálisan beállított fokokat.

• Lazítsa ki az asztal reteszelőkarját (6).

• Az asztal rögzítőkarjának meghúzásával forgassa el a fűrészasztalt (5), és állítsa be a kívánt szögbe (jobbra vagy balra). Ha elérte a megfelelő szöget, akkor engedje ki az asztal rögzítőkarját, és a kívánt szöget le lehet olvasni a szögskáláról (8).

• Szorítsa meg az asztal reteszelőkarját (6) órajárással megegyező irányban.

9.5 A vágási szög beállítása (1. ábra)

• Helyezze a fűrészt lenti helyzetbe és rögzítse a blokkolószöggel.

• Tegye a szögmérőt (90°) a vezetősínhez és a fűrészlaphoz. A fűrészlapnak teljesen érintkeznie kell a szögmérővel. Ha nem ez a helyzet, akkor a csavarral (28) beállíthatja a szöget. Módosítsa a csavar jobb vagy bal irányú elforgatásával addig, amíg a fűrészlap és a forgóasztal közötti szög el nem éri a 90°-ot.

• A lépés végrehajtásához használjon 4 mm-es imbuszkulcsot.POWX075720DB HU Copyright © 2022 VARO Oldal | 9 www.varo.com

9.6 Kettős ferdevágás

A gérvágó fűrészt bal és jobb irányú 45°-tól -45° szögig terjedő vágásokhoz lehet használni. Ha a fűrészlap feje 45°-os jobb oldali szögbe van beállítva, akkor a jobb oldali védőkorlátot el kell távolítani a készülékről, máskülönben a motor hozzáér a korláthoz.

• Emelje fel a készülékfejet a legmagasabb helyzetbe.

• Húzza hátra a reteszelőcsapot (24) a ferde szög jobboldali beállításához (1 - 45°).

• A ferde szög baloldali beállításához (-1 - -45 °) nem kell kihúzni a reteszelőcsapot (24).

• Engedje ki a reteszelőgombot (19), és tartsa meg a fogantyút (12). Döntse a készülék fejét jobbra vagy balra a megfelelő szögskálához (18).

• Húzza meg a reteszelőgombot (19), és végezze el a vágást.

9.7 Csúszó zár beállítása

• A csúszósín (11) kinyitásához és lezárásához forgassa el a csúszósín zárat (20) órajárással ellentétes vagy azzal megegyező irányba.

9.8 Mélységütköző (2. ábra)

Amikor nem kívánja a munkadarabot teljesen átvágni, akkor használja a mélységütköző csavart a vágási mélység irányításához.

• Emelje fel a fűrészfejet.

• Húzza le a fűrészfejet és ellenőrizze a jelenlegi beállításokat.

• A beállítás módosításához először lazítsa ki a mélységütköző csavar bütykös mélységütköző anyacsavarját. A mélység csökkentéséhez forgassa el a mélységütköző csavart órajárással megegyező irányba, és a mélység növeléséhez pedig órajárással ellentétes irányba. Beállítás után húzza meg a mélységütköző csavart.

9.9 BE / KI kapcsolás

Saját biztonsága érdekében használja mindkét kezét a szerszámgép be- és kikapcsolásakor.

• Csatlakoztassa a készüléket az áramforrásra.

• Kapcsolja be a gépet, és ezzel egy időben nyomja meg a főkapcsolót (13) és a reteszelőgombot (14).

• Amikor ki szeretné kapcsolni a készüléket, akkor engedje ki a be/ki kapcsolót (13).

• Fontos! Helyezze a fűrészelendő anyagot simán a gép felületére, és rögzítse a befogó eszközzel (10), hogy az anyag ne tudjon vágás közben elmozdulni.

• A fűrész bekapcsolása után várja meg, hogy a fűrészlap (2) elérje maximális sebességét.

• Nyomja meg a fogantyút (12), alkalmazzon egyenletes és enyhe lefelé irányuló nyomást a készülék fejének munkadarabon keresztül történő eltávolításához.

• Amikor kész a vágás, állítsa a gépet vissza a felső nyugalmi helyzetbe, és engedje el a Be/Ki kapcsolót. Vigyázat! A helyretoló rugó automatikusan a vágás végéhez emeli a gépfejet. Ne engedje el a fogantyút (15) amikor a vágás befejeződött, hanem tartsa erősen a gépfejet, és hagyja, hogy az lassan felemelkedjen.

• A lézert a kapcsolóval (26) lehet BE és Ki kapcsolni.

• A lézer (21) a munkadarabra irányítja a sugarat.

Ha csatlakoztatni kívánja a porzsákot (17), akkor illessze azt az adapterre. Amikor a porzsák kb. félig tele van, akkor távolítsa el a készülékről, és ürítse azt ki.POWX075720DB HU Copyright © 2022 VARO Oldal | 10 www.varo.com

Ellenőrizze, hogy a fűrészlap ne akadjon be fűrészelés közben. Ezáltal a motor megsérülhet, és esetleg leéghet. Ha a fűrészlap elakad, kérjük, engedje el a kapcsolót azonnal, hogy megakadályozza a motor sérülését.

• Erősen fogja be a munkadarabot.

• Állítsa be a kért vízszintes gérszöget, vagy a kívánt függőleges ferdeszöget.

• Kapcsolja be a szerszámgépet.

• Mozgassa a készülék fogantyúját (12) lassan lefelé.

• Hosszú munkadarabok estén használja a csúszkát; ehhez lazítsa ki a reteszelőgombot.

• Fűrészelje el a munkadarabot.

• Kapcsolja ki a szerszámgépet.

• Várjon addig, amíg a fűrészlap (2) teljesen le nem állt, mielőtt eltávolítja a munkadarabot.

9.13 Speciális munkadarabok fűrészelése

Az ívelt vagy kerek munkadarabokat elcsúszás ellen be kell biztosítani. Ellenőrizze, hogy nincs köz a munkadarab és a tartókorlát (4) vagy a fűrészasztal (5) között

9.14 A fűrészlap cseréje (3 Ábra)

Áramtalanítsa a készüléket, mielőtt a fűrészlapon kezd dolgozni. Várjon egy darabig, mielőtt a fűrészlaphoz ér. Az nagyon forró lehet. A fűrészlap fogai nagyon élesek.

• Lazítsa ki a reteszelőcsavart az eltávolítható fűrészlap védőbukolatból, és nyomja felfelé a fedőlapot.

• Nyomja meg a tengelyzárat (22) az aktiváláshoz, forgassa el a fűrészlapot (2) kézzel addig, hogy az reteszelve legyen.

• Lazítsa ki a fűrészlap reteszelő csavarját úgy, hogy imbuszkulcs (d) segítségével elforgatja órajárással megegyező irányba.

• Távolítsa el a reteszelő csavart, a külső peremet (a) és a fűrészlapot (b)

• Távolítsa el a forgácsot és a fűrészport a tengelyről és a peremekről.

• Helyezze vissza az új fűrészlapot, a peremeket és a resztelőcsavart. Ellenőrizze, hogy a fűrészlap forgási iránya megegyezik-e a motor forgási irányával.

• Engedje le az eltávolítható fűrészlap védőburkolatát addig, hogy a fedőlap a legalsó helyzetben legyen. Húzza meg a rögzítőcsavart az eltávolítható fűrészlap védőburkolat felől. A fűrészlap cseréjekor a reteszelőgombbal (20) lehet megszorítani a csúszósínt.POWX075720DB HU Copyright © 2022 VARO Oldal | 11 www.varo.com

10 TISZTÍTÁS ÉS KARBANTARTÁS

Mielőtt bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt

• Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.

• Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.

• Ne használjon olyan oldószereket, mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket. Ellenőrizze, hogy víz ne kerüljön a szerszámgép belsejébe!

10.2 Csatlakozókábel

Ha a csatlakozókábel (vagy a hálózati dugó) sérült, akkor azt ki kell cserélni. A csatlakozókábel cseréjét csak az arra szakképzett szakember (szakképzett villanyszerelő) hajthatja végre.

Névleges feszültség 230-240 V ~ 50 Hz Névleges teljesítmény 1600 W (S2 25%) Üresjárási sebesség 5000 min-1 Védelmi osztály

Fűrészlap mérete 210 mm x 30 mm x 2,6 mm

12 VÁGÁSI TELJESÍTMÉNY

Munkaasztal szöge Fej dőlésszöge Magasság x szélesség (mm) 90° 90° 70 x 305 mm 45° 90° 70 x 210 mm 90° 45° 35 x 305 mm (bal) 90° 45° 20 x 305 mm (jobb) 45° 45° 35 x 210 mm (bal) 45° 45° 20 x 210 mm (jobb) 13 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint LpA 98 dB(A) Hangteljesítményszint LwA 111 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.

• Alaposan tisztítsa meg az egész gépet és annak alkatrészeit.

• Tárolja gyermekek számára hozzáférhetetlen helyen, stabil és biztonságos helyzetben, hűvös és száraz helyen, valamint kerülje a túl magas és túl alacsony hőmérsékletet.

• Védje a közvetlen napfénytől. Tartsa sötét helyen, ha lehet.

• Ne tartsa műanyag zsákban, hogy elkerülje a páratartalom kialakulását.POWX075720DB HU Copyright © 2022 VARO Oldal | 12 www.varo.com

MIT TEGYEN Motor nem működik. Nem jut áram a géphez. A motor túl van terhelve, vagy túl van melegedve. Ellenőrizze az áramellátást és a vezetéket. Hagyja a gépet üresjáratban menni kb. 2 percig, hogy az lehűljön. Erős rezgés jelentkezik. A csavarok vagy az alkatrészek kilazultak. A gérvágó fűrész nincs megfelelően összeszerelve. A munkadarab nincs megfelelően megtámasztva. Húzza meg a csavarokat.

Szerelje össze a gérvágó fűrészt megfelelően. Rögzítse a munkadarabot. A fűrészlap nem vágja át teljesen a munkadarabot Mélységütköző beállítás aktiválva van Mélységütköző túl alacsonyra van állítva Mozgassa a mélységütközőt jobbra a deaktiváláshoz. Állítsa be a mélységütköző csavarját a kívánt vágási mélységre.POWX075720DB HU Copyright © 2022 VARO Oldal | 13 www.varo.com

• Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről! Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!POWX075720DB HU Copyright © 2022 VARO Oldal | 14 www.varo.com

18 MEGFELELŐSÉGI NYILATKOZAT

VARO-Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: Kettős ferde csúszó gérvágó fűrész Márkanév: POWERplus Cikkszám: POWX075720DB megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): 2011/65/EU 2006/42/EC 2014/30/EU Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN62841-1 : 2015 EN62841-3-9 : 2015 EN55014-1 : 2017 EN55014-2 : 2015
