MANUALE UTENTE POWX075720DB PowerPlus

9.13 Esecuzione di tagli su pezzi particolari .............................................................. 10

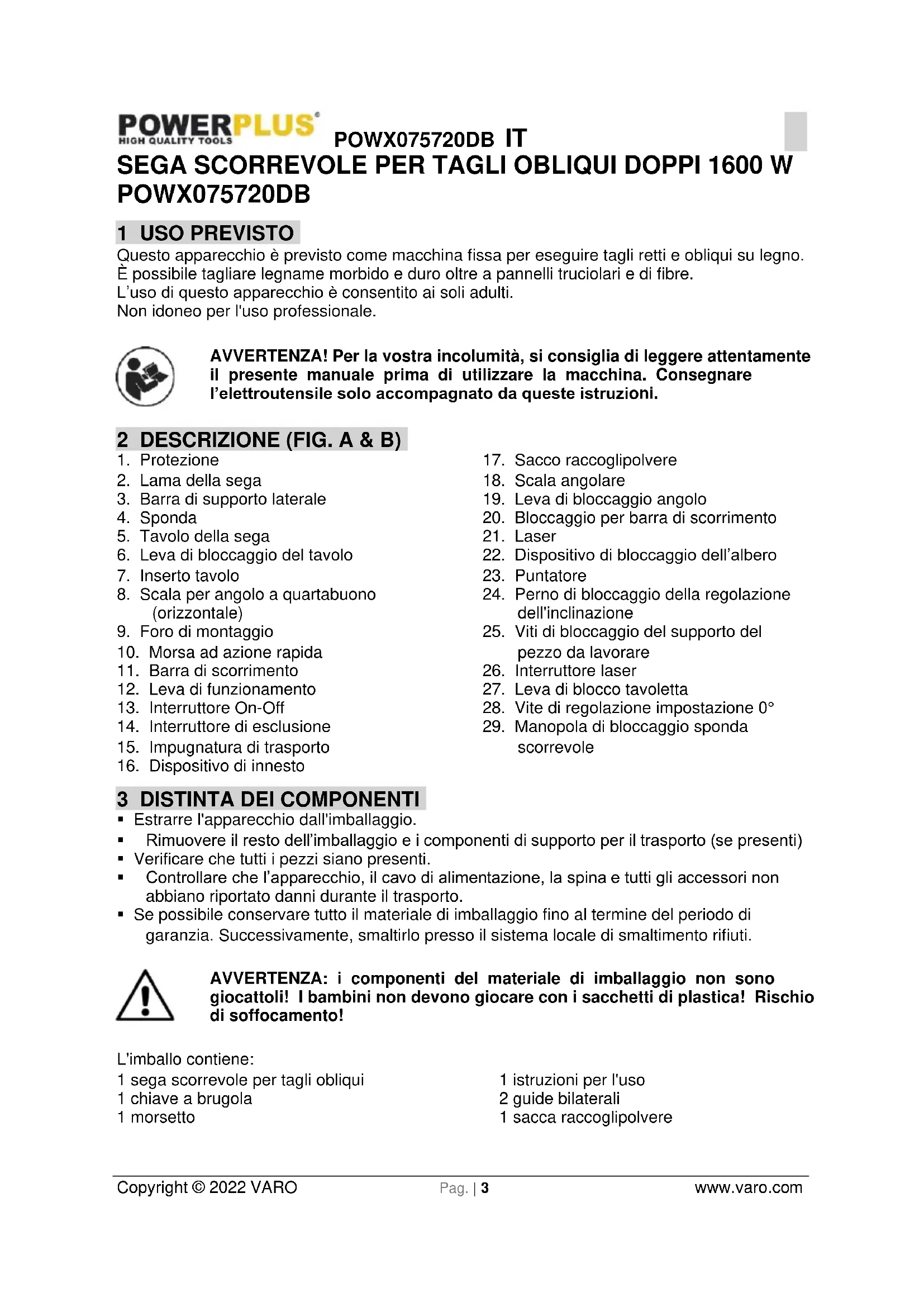

Copyright © 2022 VARO Pag. | 3 www.varo.com SEGA SCORREVOLE PER TAGLI OBLIQUI DOPPI 1600 W POWX075720DB 1 USO PREVISTO Questo apparecchio è previsto come macchina fissa per eseguire tagli retti e obliqui su legno. È possibile tagliare legname morbido e duro oltre a pannelli truciolari e di fibre. L’uso di questo apparecchio è consentito ai soli adulti. Non idoneo per l'uso professionale. AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE (FIG. A & B)

3. Barra di supporto laterale

5. Tavolo della sega

6. Leva di bloccaggio del tavolo

8. Scala per angolo a quartabuono

9. Foro di montaggio

10. Morsa ad azione rapida

11. Barra di scorrimento

12. Leva di funzionamento

13. Interruttore On-Off

14. Interruttore di esclusione

15. Impugnatura di trasporto

16. Dispositivo di innesto

17. Sacco raccoglipolvere

19. Leva di bloccaggio angolo

20. Bloccaggio per barra di scorrimento

24. Perno di bloccaggio della regolazione

25. Viti di bloccaggio del supporto del

26. Interruttore laser

27. Leva di blocco tavoletta

28. Vite di regolazione impostazione 0°

29. Manopola di bloccaggio sponda

• Estrarre l'apparecchio dall'imballaggio.

• Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti)

• Verificare che tutti i pezzi siano presenti.

• Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! L'imballo contiene: 1 sega scorrevole per tagli obliqui 1 chiave a brugola 1 morsetto 1 istruzioni per l'uso 2 guide bilaterali 1 sacca raccoglipolverePOWX075720DB IT Copyright © 2022 VARO Pag. | 4 www.varo.com Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore. 4 SIMBOLI Nel presente manuale e/o sull’apparecchio sono utilizzati i seguenti simboli:

Indica il rischio di lesioni personali o danni all’utensile.

Indossare protezioni oculari.

Leggere attentamente il manuale prima dell'uso.

Conforme ai requisiti essenziali delle Direttive Europee.

Indossare guanti protettivi.

Apparecchio classe II - Doppio isolamento - Non è necessaria la messa a terra.

5 NORME GENERALI DI SICUREZZA

Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

• Mantenere l’area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.

• Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.

• Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.

5.2 Sicurezza elettrica

Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica.

• La spina dell’apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.

• Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali.

• Non danneggiare il cavo. Non utilizzare il cavo per trascinare l’apparecchio, per tirarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali.

• Se l’elettroutensile viene impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche letali.POWX075720DB IT Copyright © 2022 VARO Pag. | 5 www.varo.com

• Se non si può evitare di azionare l’elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni.

• Portare sempre un paio di occhiali protettivi ed indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchie, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni.

• Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi sulla posizione “off” prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti.

• Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.

• Non sporgersi troppo quando si lavora con l’apparecchio. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste.

• Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.

• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

• Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.

• Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.

• Estrarre la spina dalla presa prima di effettuare regolazioni sull’apparecchio, sostituire accessori o prima di riporre l’elettroutensile. Queste precauzioni servono a prevenire l’avvio involontario dell’apparecchio.

• Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

• Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.

• Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.

• Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L’impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.POWX075720DB IT Copyright © 2022 VARO Pag. | 6 www.varo.com

Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio.

6 MISURE DI SICUREZZA SUPPLEMENTARI

• Indossare sempre protezioni oculari.

• Non utilizzare l'apparecchio in presenza di liquidi o gas infiammabili.

• NON utilizzare MAI l’apparecchio con un disco di taglio applicato (anziché la lama).

• Prima dell’uso, controllare la lama per escludere la presenza di crepe o altri danni. Sostituire immediatamente la lama se incrinata o danneggiata.

• Usare esclusivamente le lame raccomandate dal fabbricante e conformi allo standard EN847-1.

• Utilizzare gli accessori raccomandati in questo manuale.

• Selezionare la lama corretta in base al materiale da tagliare.

• Per ridurre la rumorosità, accertarsi che la lama sia sempre affilata e pulita.

• Usare esclusivamente lame correttamente affilate. Non superare mai la velocità massima indicata sulla lama.

• Prima di installare la lama, pulire l’albero, le flange (soprattutto le superfici di montaggio) e il dado esagonale. Un montaggio errato può provocare vibrazioni/urti o lo slittamento della lama.

• Evitare qualsiasi contatto tra la sega e oggetti metallici quali chiodi e viti. Cercare ed eventualmente rimuovere tutti i chiodi, viti e altri corpi estranei presenti nel pezzo da lavorare prima di iniziare l’operazione.

• Rimuovere chiavi, ritagli di materiale e altri corpi estranei dal piano di taglio prima di attivare l’interruttore.

• NON indossare MAI i guanti durante l’uso dell’apparecchio. L’uso dei guanti è consigliato solo durante la sostituzione degli accessori di taglio.

• Mantenere sempre le mani lontane dalla linea di taglio della lama.

• NON sostare MAI sulla linea di taglio della lama e non consentire MAI a nessuno di occupare tale posizione.

• Prima di inserire un pezzo da lavorare, lasciare in funzione la sega per qualche istante. Prestare attenzione ad eventuali vibrazioni o colpi della lama, che possono indicare l’errato montaggio o bilanciamento della lama.

• L’apparecchio non deve essere utilizzato per praticare scanalature o cavità.

• Sostituire il piano non appena si usura.

• Non effettuare MAI regolazioni dell’apparecchio mentre questo è in funzione. Rimuovere la spina dalla presa prima di qualsiasi intervento di regolazione.

• Se necessario utilizzare un blocco di spinta. L’uso del blocco di spinta è OBBLIGATORIO per il taglio longitudinale di pezzi di piccole dimensioni, in modo da mantenere mani e dita a distanza di sicurezza dalla lama.

• Riporre sempre il blocco di spinta quando non in uso.

• Prestare particolare attenzione alle istruzioni che aiutano a ridurre il rischio di CONTRACCOLPO. Il CONTRACCOLPO è una reazione improvvisa che si verifica quando la lama è disallineata o resta incastrata o colpisce un corpo estraneo. Il CONTRACCOLPO provoca l’espulsione del pezzo da lavorare dall’apparecchio, che retrocede verso l’operatore. Il CONTRACCOLPO può provocare gravi lesioni. Per evitare il CONTRACCOLPO è necessario mantenere la lama affilata, verificare che la spondina sia sempre parallela alla lama, mantenere la lama a cuneo e il paralama in buone condizioni e nella corretta posizione, afferrare saldamente il pezzo da lavorare fino a spingerlo completamente oltre la lama e non segare blocchi di legno contorti o obliqui o pezzi privi di margine lineare da far scorrere lungo la spondina in senso longitudinale.

• Non eseguire mai operazioni a mano libera. “A mano libera” significa sostenere o spingere il pezzo da lavorare servendosi delle mani anziché della spondina o del blocco di spinta.POWX075720DB IT Copyright © 2022 VARO Pag. | 7 www.varo.com

• Non sporgersi MAI accanto o al di sopra della lama. Non sporgersi MAI verso il pezzo da lavorare prima che la lama si sia fermata completamente.

• Non inserire mai il pezzo da lavorare in maniera improvvisa o troppo rapida. I pezzi di materiale duro devono essere inseriti con la massima lentezza possibile. Non piegare o ruotare mai un pezzo da lavorare durante l’inserimento attraverso la sega. Se la lama si inceppa o cessa di ruotare durante l’inserimento del materiale, spegnere immediatamente l’apparecchio. Estrarre la spina dalla presa della corrente. Rimuovere il pezzo che blocca la lama.

• Non tentare MAI di rimuovere trucioli e non toccare mai il paralama mentre la lama è in rotazione.

• Eliminare eventuali nodi dal pezzo da tagliare PRIMA di iniziare l’operazione.

• Non maltrattare il cavo. Non rimuovere la spina dalla presa tirando il cavo. Non esporre il cavo a temperature elevate o al contatto con olio e bordi taglienti.

• Alcuni tipi di polveri prodotte durante il lavoro con la sega possono contenere sostanze chimiche che possono provocare cancro, malformazioni fetali o altri danni genetici. Alcune di queste sostanze sono, per esempio:

• Piombo contenuto in alcune vernici;

• Arsenico e cromo presenti nel legname trattato chimicamente.

• I danni alla salute determinati dall’esposizione a queste sostanze varia a seconda della frequenza con cui si svolge questo tipo di lavoro.

• Precauzioni per ridurre l’esposizione a tali sostanze: Lavorare sempre in ambienti adeguatamente ventilati e utilizzando dispositivi di sicurezza certificati come maschere antipolvere specifiche per il filtraggio di polveri sottili.

• Per operazioni di taglio collegare l’apparecchio a sistemi di aspirazione.

• Durante il posizionamento di un pezzo da lavorare o per facilitare l’accesso durante lavori di manutenzione è possibile sollevare il coperchio. Prima di collegare l’apparecchio alla rete di alimentazione accertarsi che il paralama sia stato abbassato e poggi contro il piano di taglio. 7 MISURE DI SICUREZZA SUPPLEMENTARI PER I DISPOSITIVI LASER Avvertenza: il raggio laser può causare gravi lesioni alla vista. Non osservare né fissare direttamente il fascio laser.

• Durante l’uso, non dirigere il raggio laser sulle persone, né direttamente né indirettamente mediante superfici riflettenti.

• Questo laser è conforme alle unità di classe 2, in osservanza della normativa applicabile. L’unità non contiene componenti che richiedono manutenzione. Non tentare di aprire l’alloggiamento in alcuna circostanza. Se l’unità è danneggiata, rivolgersi ad un centro autorizzato.

• Gli occhiali visori per raggio laser non proteggono dalle radiazioni laser. 8 ASSEMBLAGGIO Scollegare la spina della corrente prima di effettuare qualsiasi intervento di regolazione o manutenzione. Non azionare questo apparecchio prima di averlo completamente assemblato e preparato correttamente per l'uso in base alle istruzioni descritte in questo manuale.POWX075720DB IT Copyright © 2022 VARO Pag. | 8 www.varo.com

8.1 Assemblaggio delle prolunghe

• Allentare le viti di fissaggio delle prolunghe laterali sul lato inferiore.

• Introdurre le prolunghe (3) negli appositi fori laterali.

• Serrare le viti delle prolunghe e verificare che siano ben salde e non si muovano durante l’uso.

8.2 Montaggio della morsa

La morsa (10) può essere montata sul lato destro o sinistro della spondina. Inserire l'asta della morsa nel foro della spondina e fissare con la vite di bloccaggio.

9 ISTRUZIONI PER L'USO

9.1 Trasporto della sega

Per trasportare l’apparecchio servirsi del dispositivo di innesto (16). Tirare la sega verso il basso e bloccala nella posizione abbassata tirando, ruotando e spingendo il dispositivo di innesto. Tirare la lama verso la parte anteriore e bloccare serrando il dispositivo di blocco dell’albero (20).

9.2 Dispositivo di estrazione polvere e trucioli

Per l’estrazione integrata della polvere, collocare il sacchetto raccoglipolvere (17) al dispositivo di espulsione segatura. Per la polvere esterna è possibile utilizzare il tubo di un aspirapolvere. Il sacchetto raccoglipolvere consente solo la rimozione parziale della polvere! Esso è progettato per ridurre la quantità di polvere da eliminare.

9.3 Fissaggio del pezzo da lavorare

Accertarsi che il pezzo da lavorare non possa essere scagliato via. La morsa (10) consente di evitare questo rischio.

• Premere il pezzo da lavorare contro la sponda (4) e contro il fermo della morsa.

• Serrare il fermo (10) ruotandolo in senso orario per fissare il pezzo.

9.4 Angolo a quartabuono orizzontale

L’angolo a quartabuono orizzontale può essere impostato tra -45° e 45°. La scala graduata orizzontale indica l’impostazione corrente in gradi.

• Allentare la leva di bloccaggio del tavolo (6).

• Ruotare la tavoletta della sega (5) tirando la leva di blocco della tavoletta e portarla sull’angolo desiderato (verso destra o verso sinistra). Una volta ottenuta la posizione angolare corretta, rilasciare la leva di blocco tavoletta; l’angolo richiesto può essere letto sulla scala graduata (8).

• Serrare la leva di bloccaggio del tavolo (6) ruotandola in senso orario.

9.5 Regolazione dell’angolo di taglio (Fig. 1)

• Posizionare la sega nella posizione inferiore e bloccarla per mezzo dell’apposito fermo.

• Trattenere la squadra di prova (90°) contro la guida e la lama. Quest’ultima deve essere completamente a contatto con la squadra. In caso contrario, è possibile regolare l’angolo agendo sul dado (28), ruotandolo verso sinistra o verso destra fino a ottenere un angolo di 90° tra la lama e la tavoletta girevole.

• Per eseguire questo passaggio, utilizzare una chiave a brugola da 4 mm.POWX075720DB IT Copyright © 2022 VARO Pag. | 9 www.varo.com

9.6 Tagli obliqui doppi

La sega scorrevole può essere utilizzata per effettuare tagli verso sinistra e verso destra con un angolo da +45° a -45°. Quando la testa della lama è impostata a 45° sulla destra, la sponda destra deve essere rimossa dall’apparecchio per evitare il contatto con il motore.

• Portare la testa dell'apparecchio sulla posizione superiore.

• Tirare indietro il perno di bloccaggio (24) per la regolazione dell’inclinazione verso destra (da 1 a 45°).

• Per la regolazione dell’inclinazione verso sinistra (da -1 a -45°) non è necessario estrarre il perno di bloccaggio (24).

• Liberare la leva di bloccaggio (19), e tenere l’impugnatura (12), quindi inclinare la testa della macchina a sinistra o a destra sulla scala angolare desiderata (18).

• Serrare nuovamente la leva di bloccaggio (19) ed eseguire il taglio.

9.7 Regolazione del fermo del cursore

• Per sbloccare e bloccare la barra di scorrimento (11), ruotare la relativa manopola (20) rispettivamente in senso antiorario o orario

9.8 Fermo di profondità (Fig. 2)

Se non si desidera un taglio passante del pezzo da lavorare, utilizzare il bullone di fermo di profondità per controllare la profondità del taglio.

• Sollevare il gruppo della testa della sega.

• Abbassare la testa della sega per controllare l'impostazione corrente.

• Per modificare l'impostazione, allentare prima il dado zigrinato del bullone del fermo di profondità. Ruotare il bullone del fermo di profondità in senso orario per ridurre la profondità, e in senso antiorario per aumentarla. Dopo aver effettuato la regolazione, serrare il dado del fermo di profondità.

9.9 Accensione/spegnimento

Per una maggiore sicurezza, accendere e spegnere l’apparecchio utilizzando entrambe le mani.

• Collegare l’apparecchio alla rete di alimentazione.

• Per accendere la macchina, premere simultaneamente l'interruttore principale (13) e il pulsante di bloccaggio (14).

• Per spegnere l’apparecchio è necessario rilasciare l’interruttore on/off (13).

• Importante! Collocare il materiale da segare in piano sulla superficie della macchina e fissare con il dispositivo di serraggio (10) in modo che non possa spostarsi al momento del taglio.

• Dopo l'accensione della sega, attendere che la lama (2) raggiunga la sua velocità massima.

• Premere l’impugnatura (12), esercitare una pressione costante ma leggera verso il basso per muovere la testa della macchina attraverso il pezzo da tagliare.

• Al completamento del taglio, riportare la macchina alla posizione di partenza e spegnere l'interruttore On/Off. Attenzione! Una molla di ritorno fa sì che la testata si sollevi automaticamente alla conclusione del taglio. Non lasciare andare l’impugnatura (15) appena completato il taglio ma tenere saldamente la testata e lasciare che si sollevi lentamente.

• È possibile accendere e spegnere il laser per mezzo dell'interruttore ON/OFF (26).

• Il laser (21) dirige un raggio sul pezzo da lavorare.POWX075720DB IT Copyright © 2022 VARO Pag. | 10 www.varo.com

9.11 Sacco raccoglipolvere

Per collegare il sacco raccoglipolvere (17), applicarlo sull'adattatore dell'aspirapolvere. Quando il sacco raccoglipolvere è metà pieno, rimuoverlo dall'apparecchio e vuotarlo.

Accertarsi che la lama non si inceppi durante l’uso. In caso contrario il motore subirebbe danni per surriscaldamento. In caso di inceppamento della lama, rilasciare immediatamente l’interruttore per evitare danni al motore.

• Fissare saldamente il pezzo da lavorare.

• Impostare l’angolo a quartabuono orizzontale o l’angolo acuto verticale desiderato.

• Accendere l’apparecchio.

• Spostare lentamente il braccio dell’apparecchio (12) verso il basso.

• Per pezzi lunghi, è opportuno utilizzare il cursore; a questo scopo allentare la manopola di bloccaggio.

• Spegnere l’apparecchio.

• Attendere che la lama (2) si fermi completamente, quindi rimuovere il pezzo lavorato.

9.13 Esecuzione di tagli su pezzi particolari

In caso di pezzi ricurvi o sferici, è necessario fissarli saldamente per evitare che si spostino. Eliminare eventuali spazi tra il pezzo da lavorare e la sponda (4) o la tavoletta della sega (5).

9.14 Sostituzione della lama (Fig. 3)

Scollegare l’apparecchio dalla presa della corrente prima di qualsiasi intervento sulla lama. Attendere qualche istante prima di toccare la lama. Essa può diventare estremamente calda. I denti della lama sono molto affilati.

• Allentare la vite di bloccaggio dal paralama amovibile e spingere il coperchio verso l’alto.

• Premere il dispositivo di bloccaggio dell’albero (22) per attivarlo, girare manualmente la lama (2) fino a bloccarla.

• Allentare il bullone di bloccaggio della lama ruotandolo in senso orario per mezzo della chiave esagonale (d).

• Rimuovere il bullone di bloccaggio, la flangia esterna (a) e la lama (b).

• Rimuovere eventuali trucioli o segatura dalla superficie intorno all’albero e alle flange.

• Montare la nuova lama, le flange e il bullone di bloccaggio. Verificare che il senso di rotazione lama corrisponda a quello del motore.

• Abbassare il paralama amovibile fino a portare il coperchio sulla posizione inferiore. Serrare la vite di bloccaggio dal paralama amovibile. Quando si sostituisce la lama della sega, è possibile stringere la barra di scorrimento con la manopola di bloccaggio (20).POWX075720DB IT Copyright © 2022 VARO Pag. | 11 www.varo.com

10 PULIZIA E MANUTENZIONE

Prima di eseguire qualsiasi intervento sull'apparecchio staccare la spina.

• Pulire regolarmente l’alloggiamento della macchina con un panno morbido, di preferenza dopo ogni uso.

• Se la sporcizia non viene via usare un panno morbido inumidito con acqua saponata.

• Non usare mai solventi come petrolio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica. Evitare assolutamente le infiltrazioni d’acqua all’interno dell’apparecchio!

10.2 Cavo di collegamento

Sostituire il cavo di collegamento (o la spina di alimentazione) se danneggiati. La sostituzione del cavo di collegamento deve essere eseguita da un tecnico qualificato (elettricista qualificato). 11 DATI TECNICI Tensione nominale 230-240 V ~ 50 Hz Potenza nominale 1600 W (S2 25%) Velocità in assenza di carico 5000 min-1 Classe di protezione

Misura della lama 210 mm x 30 mm x 2,6 mm

12 CAPACITÀ DI TAGLIO

Angolo della tavoletta Angolo di inclinazione della testa Altezza x larghezza (mm) 90° 90° 70 x 305 mm 45° 90° 70 x 210 mm 90° 45° 35 x 305 mm (sinistra) 90° 45° 20 x 305 mm (destra) 45° 45° 35 x 210 mm (sinistra) 45° 45° 20 x 210 mm (destra) 13 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di pressione acustica LpA 98 dB(A) Livello di potenza acustica LwA 111 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A).POWX075720DB IT Copyright © 2022 VARO Pag. | 12 www.varo.com 14 CONSERVAZIONE

• Pulire con cura tutto l'apparecchio e i suoi accessori.

• Riporre l'apparecchio in posizione stabile e sicura, in un luogo fresco e asciutto fuori dalla portata dei bambini, evitando temperature eccessivamente alte o basse.

• Proteggerlo dall'esposizione diretta alla luce del sole. Se possibile conservarlo in un luogo buio.

• Non riporlo in sacchi di plastica per evitare accumuli di umidità.

15 ELIMINAZIONE DI ERRORI

PROBLEMA CAUSA AZIONE Il motore non parte L’elettricità non alimenta l’apparecchio Il motore è sovraccarico o surriscaldato Controllare la rete e il cavo di alimentazione. Lasciare funzionare a vuoto l’apparecchio per circa 2 minuti in modo da farlo raffreddare. L’apparecchio vibra in maniera eccessiva Le viti o qualche componente si sono allentati. La sega non è montata correttamente. Il pezzo da lavorare non è supportato correttamente. Serrare tutte le viti.

Montare correttamente l’apparecchio. Fissare il pezzo da lavorare. La lama non taglia l'intero spessore del pezzo da lavorare Impostazione del fermo di profondità in uso Fermo di profondità impostato su una profondità insufficiente Muovere il fermo di profondità verso destra per disimpegnarlo Regolare il bullone del fermo di profondità in base alla profondità di taglio desiderata.POWX075720DB IT Copyright © 2022 VARO Pag. | 13 www.varo.com 16 GARANZIA

• Questo prodotto è garantito per un periodo di 36 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore.

• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; sono altresì esclusi i costi di trasporto.

• Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme.

• Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio.

• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

• Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

• Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico.

• Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

• L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

• I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

• Conservare lo scontrino come prova della data d’acquisto.

• L’apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto. 17 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici ma smaltirla in modo rispettoso per l'ambiente. I componenti di scarto degli apparecchi elettrici non devono essere smaltiti con i normali rifiuti domestici. Provvedere al riciclaggio laddove siano disponibili impianti adeguati. Consultare l’ente locale o il rivenditore per suggerimenti relativi al riciclaggio.POWX075720DB IT Copyright © 2022 VARO Pag. | 14 www.varo.com

18 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO-Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che Descrizione dell’apparecchio: Sega scorrevole per tagli obliqui doppi Marchio: POWERplus Numero articolo: POWX075720DB è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma): 2011/65/EU 2006/42/EC 2014/30/EU Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma): EN62841-1 : 2015 EN62841-3-9 : 2015 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e per conto del CEO della società, Philippe Vankerkhove Regulatory Affairs – Compliance Manager 26/10/2021, Lier - BelgiumPOWX075720DB PT Copyright © 2022 VARO Página | 1 www.varo.com
