| Typ produktu | Bezdrôtový skrutkovač |
| Značka | Fein |
| Model | ASW 1830 PC |
| Menovité napätie | 18 V (MultiVolt) |
| Typ batérie | Li-Ion, kompatibilný s MultiVolt |
| Otáčky naprázdno (n₀) | Premenlivé, nastaviteľné cez softvér ParameterControl (0-2000 ot/min približne) |
| Max. krútiaci moment | 30 Nm (odhad, nastaviteľný spojkou) |
| Hmotnosť (podľa EPTA) | ~1,5 kg (bez batérie) |
| Rozmery (D × Š × V) | Približne 200 × 80 × 250 mm (odhad) |
| Smer otáčania | Obrátený (prepínač) |
| Mechanická spojka | Áno, nastaviteľná (vypínací moment) |
| Štart | Mäkký štart |
| Automatické zastavenie | Áno, po správnom zaskrutkovaní (čas reštartu 0,8 s) |
| LED indikácie | Stav nabitia, výsledok skrutkovania, chyby, prehriatie |
| Akustické signály | Krátky signál pri poruche |
| Tepelná ochrana | Áno, automatické zastavenie pri prehriatí |
| Parametrizačný softvér | FEIN ParameterControl (stiahnuteľný z fein.com) |
| Rozhranie batérie | MultiVolt (kompatibilné s batériami 12-18 V) |
| Údržba | Vyfúkať vetracie otvory suchým a bezolejovým stlačeným vzduchom |
| Bezpečnosť | Odporúča sa nosiť ochranu očí a sluchu; pred údržbou vyberte batériu |
| Náhradné diely | Nástavce, objímky, batérie, príslušenstvo (zoznam na fein.com) |
| Záruka | V súlade so zákonom a záručným vyhlásením výrobcu |
Často kladené otázky - ASW 1830 PC Fein
Otázky používateľov k ASW 1830 PC Fein
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Skrutkovač vo formáte PDF zadarmo! Nájdite svoj návod ASW 1830 PC - Fein a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. ASW 1830 PC značky Fein.
NÁVOD NA OBSLUHU ASW 1830 PC Fein
Použití prímého pohonu (ASW18-6/12-PC)
Technické podklady u:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Preklad originálneho návodu na použitie.

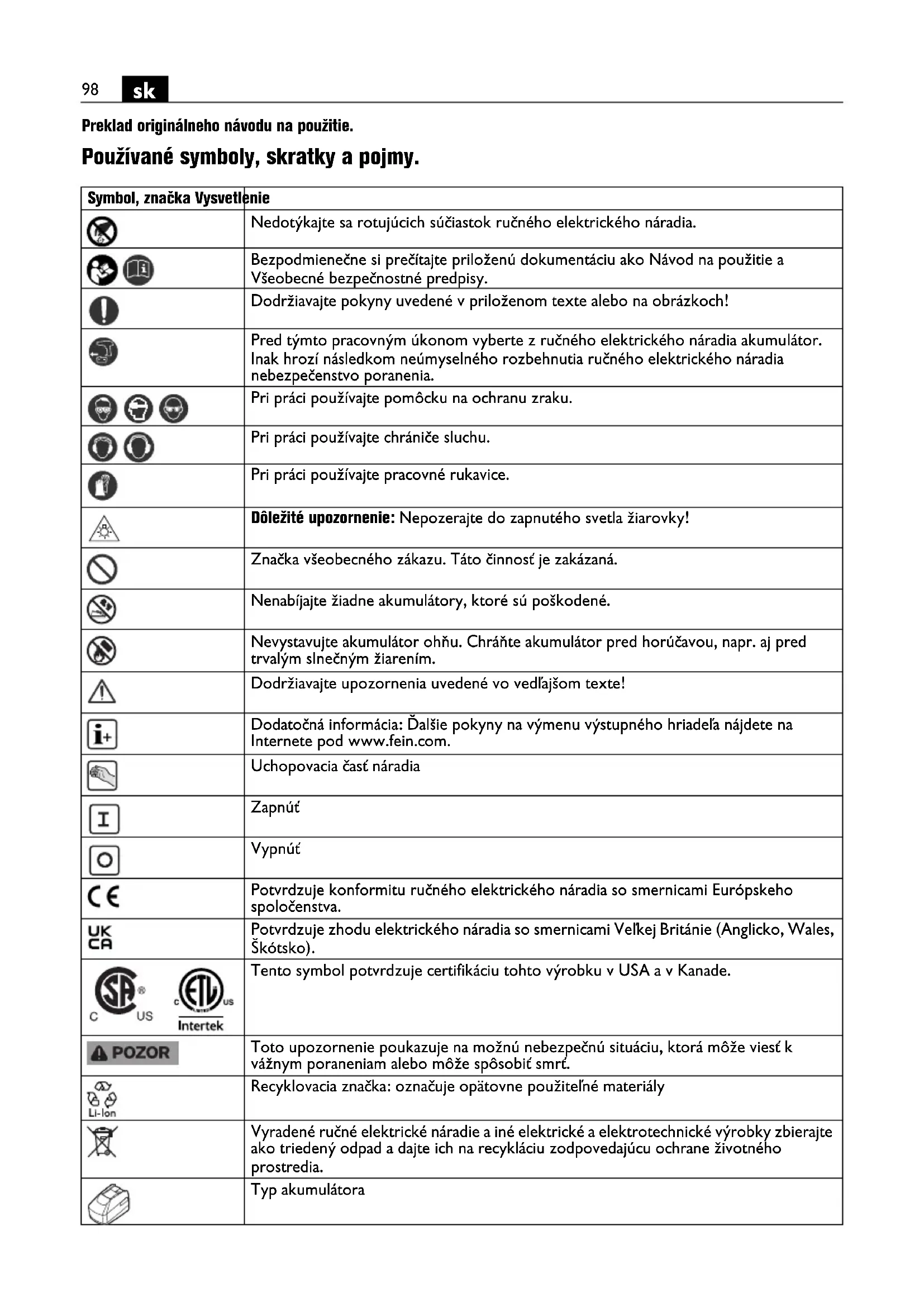

Používané symboly, skratky a pojmy.
| Symbol, značka Vysvetlenie | |
 | Nedotýkajte sa rotujúcich súčiastok ručného elektrického náradia. |
 | Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy. |
 | Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! |
 | Pred týmto pracovným úkonom vyberte z ručného elektrického náradia akumulátor. Inak hrozí následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia. |
 | Pri práci používajte pomôcku na ochranu zraku. |
 | Pri práci používajte chrániče sluchu. |
 | Pri práci používajte pracovné rukavice. |
 | Dôležité upozornenie: Nepozerajte do zapnutého svetla žiarovky! |
 | Značka všeobecného zákazu. Táto činnosť je zakázaná. |
 | Nenabíjajte žiadne akumulátory, ktoré sú poškodené. |
 | Nevystavujte akumulátor ohňu. Chráňte akumulátor pred horúčavou, napr. aj pred trvalým slnečným žiarením. |
 | Dodržiavajte upozornenia uvedené vo vedľajšom texte! |
 | Dodatočná informácia: Ďalšie pokyny na výmenu výstupného hriadela nájdete na Internete pod www.fein.com. |
 | Uchopovacia časť náradia |
 | Zapnúť |
 | Vypnúť |
 | Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva. |
| [HYSZ] | Potvrdzuje zhodu elektrického náradia so smernicami Velkej Británie (Anglicko, Wales, Škótsko). |
  C US Intertek | Tento symbol potvrdzuje certifikáciu tohto výrobku v USA a v Kanade. |
| [K6DS] | Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viest’ k vážnym poraneniam alebo môže spôsobiť smrt. |
 | Recyklovacia značka: označuje opätovne použitelné materiály |
| [4-10] | |
 | Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia. |
 | Typ akumulátora |
 | Zmenšić krútiaci moment |
 | Zväčšić krútiaci moment |
| (XT84) | Použite lak na fixovanie skrutkových spojov (medium-stredne pevný). |
 | Lak na fixovanie skrutkových spojov nechajte vytvrdnút podľa pokynov výrobcu. |
 | |
| (**) môže obsahovať číslice alebo písmená | |
| (Ax – Zx) Označenie na interné účely | |
| Značka Medzinárodná jednotka | Národná jednotka Vysvetlenie | ||
| UV V Jednosmerne elektrické napätie | --- | ||
| n_0 | /min, min ^-1 , rpm, r/min | min ^-1 | Počet volnobežných obrátok (Rozsah nastavitelný pomocou softvéru Parameter Control (PC)) |
| n_Reset | /min, min ^-1 , rpm, r/min | min ^-1 | Počet obrátok nastavený z výrobného závodu |
| M... | Nm Nm Krútiaci moment | ||
| [WBK2] | kg kg Hmotnost podľa | EPTA-Procedure 01 | |
| L_pA | dB dB Hladina zvukového tlaku | ||
| L_wA | dB dB Hladina akustického tlaku | ||
| L_pCpeak | dB dB Špičková hodnota hladiny akustického tlaku | ||
| K... | Nepresnost merania | ||
| a_h | m/s ^2 | m/s ^2 | Hodnota emisie vibrácií (skrutkovanie) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Základné a odvodené jednotky Medzinárodného systému jednotiek SI. | |
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny.
Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tážké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Nepoužívajte toto ručné elektrické náradie predtým, ako si dôkladne prečítate tento Návod na používanie ako aj priložené „Všeobecné
bezpečnostné pokyny“ (spisové číslo 3 41 30 465 06 0) a kým úplne neporozumiete ich obsahu. Uvedené podklady si dobre uschovajte na neskoršie použitie a v prípade odovzdania ručného elektrického náradia alebo predaja inej osobe ich odovzdajte s náradím.
Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci.
Určenie ručného elektrického náradia:
ručný elektrický skrutkovač, určený na zaskrutkovávanie a vyskrutkovávanie skrutiek a matíc pomocou pracovných nástrojov a príslušenstva schválených firmou FEIN, bez prívodu vody a v priestoroch chránených pred vplyvmi vonkajšieho prostredia a počasia.
Špeciálne bezpečnostné pokyny.
Držte ručné elektrické náradie len za izolované plochy rukováti, ak vykonávate takú prácu, pri ktorej by mohla skrutka natrafiť na skryté elektrické vedenia. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostat pod napätie aj kovové súčiastky náradia a spôsobit zásah elektrickým prúdom.
Dávajte pozor na skryté elektrické vedenia, plynové a vodovodné potrubia. Pred začiatkom práce prekontrolujte priestor práce napr. pomocou hľadača kovov.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia je bezpečnejší ako ten, ktorý pridržiavate rukou.
Krátkodobo môžu vznikať velké reakčné momenty.
Neobrábajte žiaden materiál, ktorý obsahuje
magnézium. Hrozí nebezpečenstvo požiaru.
Neobrábajte žiaden plastový materiál zosilnený uhlíkovým vláknom ani materiál obsahujúci azbest.
Tieto látky sú považované za rakovinotvorné.
Je zakázané skrutkovat' alebo nitovať na ručné elektrické náradie nejaké štítky alebo značky.
Poškodená izolácia neposkytuje žiadnu ochranu pred zásahom elektrickým prúdom. Používajte samolepiace štítky.
Nepoužívajte žiadne príslušenstvo, ktoré nebolo špeciálne vyvinuté alebo schválené výrobcom ručného elektrického náradia. Bezpečná prevádzka nie je zaručená iba tým, že sa určité príslušenstvo na Vaše ručné elektrické náradie hodí.
Ventilátor elektromotora vtahuje do telesa náradia prach. V prípade nadmierneho nahromadenia kovového prachu to môže spôsobit ohrozenie elektrickým prúdom.
Nikdy nepozerajte z malej vzdialenosti do svetla pracovnej lampy ručného elektrického náradia. Nikdy nesmerujte svetlo lampy do očí iných osób, ktoré sa nachádzajú v blízkosti pracoviska. Žiarenie, ktoré vydáva lampa, môže spôsobit poškodenie zraku.
Nesmerujte ručné elektrické náradie proti sebe samému, ani na iné osoby alebo na zvieratá. Hrozí nebezpečenstvo poranenia ostrými alebo horúcimi pracovnými nástrojmi.
Používanie akumulátorov (akumulátorových blokov) a manipulácia s nimi.
Aby ste sa pri zaobchádzaní s akumulátormi vyhli nebezpečenstvám ohrozenia zdravia ako popáleniny, požiar, výbuch, poranenia kože a iné poranenia, dodržiavajte nasledujúce pokyny:
Akumulátory sa nesmú rozoberať, otvárať ani deliť na menšie kusy. Nevystavujte akumulátory žiadnym mechanickým nárazom. V prípade poškodenia alebo neodborného používania akumulátora môžu z neho vystupovať zdraviu škodlivé výpary alebo unikať kvapaliny. Tieto výpary môžu podráždiť dýchacie cesty. Unikajúca kvapalina z akumulátora môže mať za následok podráždenie pokožky alebo spôsobit’ popáleniny.
Ak kvapalina vytečená z akumulátora zasiahla aj okolité predmety a súčiastky, zasiahnuté súčiastky skontrolujte a v prípade potreby ich vyčistite alebo vymeňte.
Nevystavujte akumulátor horúčave alebo ohňu. Neskladujte akumulátor na priamom slnečnom svetle.
Akumulátor vyberte z originálneho obalu až vtedy, ked' ho bude treba použit'.
Pred každou prácou na ručnom elektrickom náradí vyberte z náradia akumulátor. Ak by sa ručné elektrické náradie nekontrolovane rozbehlo, hrozí nebezpečenstvo poranenia.
Akumulátor vkladajte iba do vypnutého náradia.
Akumulátor vyberajte z ručného elektrického náradia iba vtedy, ked'je náradie vypnuté.
Akumulátory uschovávajte tak, aby k nim nemali prístup deti.
Akumulátor udržiavajte v čistote a uschovávajte tak, aby bol chránený pred vlhkostou a vodou. Znečistené prívody (kontakty) akumulátora a ručného elektrického náradia vyčistite suchou a čistou handričkou.
Používajte len originálne akumulátory firmy FEIN, ktoré sú určené do Vášho ručného elektrického náradia. V prípade používania a nabíjania nevhodných, poškodených, opravovaných alebo upravovaných akumulátorov, rôznych napodobnenín alebo výrobkov iných firiem, hrozí nebezpečenstvo požiaru a/alebo výbuchu.
Vibrácie ruky a predlaktia
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 62841 a možno ju používať na vzájomné porovnávanie rôznych typov ručného elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.
Uvedená hladina zaťaženia vibráciami reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Avšak v takých prípadoch, keď sa toto ručné elektrické náradie využíva na iné druhy použitia, s odlišnými pracovnými nástrojmi, alebo ak sa podrobuje nedostatočnej údržbe, môže sa hladina zaťaženia vibráciami od týchto hodnôt odlíšovať. To môže výrazne zvýšit zaťaženie vibráciami počas celej pracovnej doby.
Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohladniť doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, ked’je náradie síce zapnuté a beží, ale v skutočnosti nepracuje. Táto okolnosť môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte dálšie bezpečnostné opatrenia, ako sú napríklad: Údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.
Toto ručné elektrické náradie nebolo výrobcom nastavené na takýto účel používania.
Pred prvým použitím ručného elektrického náradia treba nastaviť krútiaci moment mechanickej vypínacej spojky na požadovanú hodnotu v rámci dovoleného kontrolného rozsahu a prekontrolovať ju pomocou vhodného dynamického meracieho systému.
Pri vyskladnení z výrobného závodu zodpovedá konfigurácia parametrov produktu homologizačnému stavu (homologizácie špecifické pre daný výrobok nájdete na webstránke firmy FEIN).
Pomocou individuálnej konfigurácie parametrov náradia použitím softvéru FEIN ParameterControl sa dá správanie náradia pri používaní zmenić.
Toto ručné elektrické náradie je vybavené akumulátorovým rozhraním „MultiVolt“, pomocou ktorého sa dá používať s rozličnými typmi akumulátorov. V závislosti od použitého akumulátora sa dá správanie náradia počas používania menit.
Dodržiavanie požadovaných parametrov treba pred použitím náradia v každom prípade individuálne pre dané použitie skontrolovať za reálnych podmienok použitia.
Vykonávajte v primeranej miere pravidelnú kontrolu správania náradia pri používaní, ako aj dodržiavanie požadovaných parametrov náradia.
Toto ručné elektrické náradie je vybavené zariadením na dosiahnutie pozvolného rozbehu.
Ked' sa po predpisovom uskutočnení skrutkového spoja motor náradia vypne, opätovné zapnutie je možné až po uplynutí 0,8 sekundy. Tým sa zabráni prípadnému neúmyselnému doskrutkovaniu už napevno utiahnutých skrutiek.
Pri chode dolava vypína náradie s výrazne zvýšeným krútiacim momentom.
Počas prevádzky sledujte optické a zvukové signály náradia, ako opísané v odseku „Význam indikácie LED a zvukových signálov ručného elektrického náradia“.
Manipulácia s akumulátorom.
Teplota akumulátora na začiatku nabíjania musí byť v rámci rozsahu dovolených prevádzkových teplôt akumulátora.
| Indikácia LED | Význam Akcia | |
| 1 – 4 Zelené diódy LED | percentuálny stav nabitia | Používanie (prevádzka) |
| Trvalé červené svetlo | Akumulátor je takmer prázdny | Akumulátor nabíjajte |
| Červené blikajúce svetlo | Akumulátor nie je pripravený na používanie | Zabezpečte teplotu akumulátora v rámci teplotách v rámci rozsahu prevádzkových teplôt akumulátora, potom ho nabíjajte |
Skutočný stav nabitia akumulátora v percentách sa zobrazí iba pri zastavenom motore ručného elektrického náradia.
Ak by malo nastat hlboké vybitie akumulátora, integrovaná elektronika motor automaticky zastaví.
Volba smeru otáčania (pozri strana 16/17).
S prepínačom smeru otáčania manipulujte len vtedy, ked'je motor náradia vypnutý.
Nastavte prepínač smeru otáčania do strednej polohy, aby ste zabránili prípadnému neúmyselnému zapnutiu ručného elektrického náradia, napríklad pri transporte.
Pri používaní tohto ručného elektrického náradia sa postarajte o to, aby krútiaci moment neprekročil maximálnu hodnotu 8 Nm.
Vypnutie náradia
Cca 30 minút po poslednej manipulácii s vypínačom sa náradie vypne, t. j. náradie sa dá znova aktivovat iba zapnutím.
Nasledujúce údaje platia pre náradie opúšťajúce výrobný závod. Dalšie možnosti indikácie umožňuje Parameter Control (pozri softvér PC).
| Indikácia LED Význam Vysvetlenie | ||
| √X | Zelená indikácia LED svieti (1 sekundu). Skrutkový spoj ste vykonali podľa predpisov.Nastavené kritérium vypnutia (napr. krútiaci moment) bolo splnené. | |
| √X | Červená indikácia LED zasvieti a zaznie krátke zapísknutie. | Skrutkový spoj ste nevykonali správne (podľa predpisov). Nastavené kritérium vypnutia (napr. krútiaci moment) nebolo splnené. Alternativne bolo splnené nastavené chybové kritérium (napr. príliš veľký uhol otočenia). |
| Žltá indikácia LED svieti permanentne. Zostatková kapacita akumulátora je menšia ako 25 %. Akumulátor treba v dohladnej dobe vymenić. | ||
| √X | Červená indikácia LED bliká a žltá indikácia LED svieti trvalo. | Akumulátor je vybitý (prázdny) a treba ho vymenić. |
| √X | Červená indikácia LED svieti permanentne. Náradie má neopravitelnú poruchu. Náradie treba dat opravit v autorizovanom servisnom stredisku. | |
| √X | Červená a žltá indikácia LED svietia permanentne. | - Akumulátor má poruchu. Obrátte sa láskavo na servisné stredisko.- Náradie sa s použitým typom akumulátora nedá používať. |
| √X | Červená indikácia LED bliká (1-krát za sekundu). | - Náradie má opravitelnú poruchu, napr. zablokovanie motora. Náradie sa zablokovalo, aby sa chránili vnútorné komponenty. Vyberte akumulátor a znova ho zasuňte spät. Pri vykonávaní dálšieho skrutkového spoja dávajte pozor na správnu obsluhu náradia.- Bol dosiahnutý definovaný servisný interval (indikácia LED blikne 3-krát po každom skrutkovaní). |
| √X | Červená indikácia LED bliká (2-krát za sekundu). | Ručné elektrické náradie je prehriate, aktivovala sa tepelná ochrana. Po vychladnutí je ručné elektrické náradie opät pripravené na používanie. Ak by sa tepelná ochrana aktivovala niekol’kokrát krátko za sebou, dajte ručné elektrické náradie skontrolovať v autorizovanej servisnej opravovni. |
| √X | Červená indikácia LED bliká (1-krát za sekundu).Žltá indikácia LED bliká (1-krát za sekundu). | Tento typ akumulátora je pre dané ukončenie skrutkovania nevhodný.Odporúčanie: Pri mäkkom ukončení skrutkovania a veľkom krútiacom momente používajte akumulátor s vyššou kapacitou. |
| √X | Krátké zablysnutie všetkých diód (indikácií) LED. | Akumulátorový skrutkovač sa prepína do úsporného režimu. |
Nastavenie parametrov
Skrutkovače AccuTec môžu mať na rozdiel od existujúcich štandardných programov v niektorých oblastiach volné parametre. Na realizáciu týchto špeciálnych riešení je potrebný dodatočný počítačový program pre nastavovanie parametrov. Pomocou programového adaptéra potom môžete prenášať dáta na skrutkovač. Aktuálny softvér si môžete stiahnuť z Internetu na webstránke firmy FEIN www.fein.com. Nachádza sa tam podľa špecifikácie Vašej krajiny v oblasti AccuTec. Link na tento program sa nachádza na USB-karte priloženej k programovému adaptéru, ktorý sa dá osobitne objednať.
Odporúčame pravidelne aktualizovatí firmware na skrutkovačoch AccuTec na aktuálny stav.
Pri extrémnych prevádzkových podmienkach sa môže pri obrábaní kovov vo vnútri ručného elektrického náradia usádzať
jemný dobre vodivý prach. Vnútorný priestor ručného elektrického náradia často pravidelne prefúkajte cez vetracie otvory suchým tlakovým vzduchom, ktorý neobsahuje olej.
Životnosť náradia, akumulátora a príslušenstva (napr. uhlovej hlavy a pracovných nástrojov) závisí od zaťažovania a používania náradia.
Produkty, ktoré boli v kontakte s azbestom, sa nesmú dávať do opravy. Produkty kontaminované azbestom treba dať na likvidáciu podľa predpisov pre likvidáciu odpadu obsahujúceho azbest, ktoré platia vo Vašej krajine.
Aktuálny zoznam náhradných súčiastok pre toto ručné elektrické náradie nájdete na Internete na domovskej stránke www.fein.com.
Používajte len originálne náhradné súčiastky.
V prípade potreby vymeňte nasledujúce súčiastky:
Pracovné nástroje, akumulátory, príslušenstvo
Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.
V základnej výbave Vášho ručného elektrického náradia sa môže nachádzať len časť príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.
Vyhlásenie o konformite.
Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EÚ alebo EFTA. Po po uvedení produktu na trh EÚ, stráca značka UKCA svoju platnosť.
Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnosť.
Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normativnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.
Technické podklady sa nachádzajú na adrese:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Ochrana životného prostredia, likvidácia.
Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia.
Akumulátory dávajte na predpísanú likvidáciu len vo vybitom stave.
V takom prípade, keď nie sú akumulátory úplne vybité, na zabránenie proti skratom zaizolujte ich kontakty pomocou izolačnej pásky.
