ASW 1830 PC - Ruuvinväännin Fein - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi ASW 1830 PC Fein PDF-muodossa.
| Tuotetyyppi | Langaton ruuvinväännin |
| Merkki | Fein |
| Malli | ASW 1830 PC |
| Nimellisjännite | 18 V (MultiVolt) |
| Akun tyyppi | Li-Ion, yhteensopiva MultiVolt |
| Tyhjäkäyntinopeus (n₀) | Säädettävä ParameterControl-ohjelmistolla (0-2000 rpm noin) |
| Maksimimomentti | 30 Nm (arvio, säädettävä kytkimellä) |
| Paino (EPTA:n mukaan) | ~1,5 kg (ilman akkua) |
| Mitat (P × L × K) | Noin 200 × 80 × 250 mm (arvio) |
| Pyörimissuunta | Käännettävä (kytkin) |
| Mekaaninen kytkin | Kyllä, säädettävä (katkaisumomentti) |
| Käynnistys | Pehmeä käynnistys |
| Automaattinen pysäytys | Kyllä, oikean ruuvauksen jälkeen (uudelleenkäynnistysaika 0,8 s) |
| LED-näytöt | Lataustila, ruuvauksen tulos, virheet, ylikuumeneminen |
| Äänimerkit | Lyhyt merkki vikatilanteessa |
| Lämpösuojaus | Kyllä, automaattinen pysäytys ylikuumennettaessa |
| Asetusohjelmisto | FEIN ParameterControl (ladattavissa fein.comista) |
| Akkuliitäntä | MultiVolt (yhteensopiva 12-18 V akkujen kanssa) |
| Huolto | Puhalla ilma-aukot kuivalla ja öljyttömällä paineilmalla |
| Turvallisuus | Suositellaan silmä- ja kuulosuojainten käyttöä; irrota akku ennen huoltoa |
| Varaosat | Kärjet, holkit, akut, tarvikkeet (luettelo fein.com-sivustolla) |
| Takuu | Lakisääteisten määräysten ja valmistajan takuuselvityksen mukaisesti |
Usein kysytyt kysymykset - ASW 1830 PC Fein
Käyttäjien kysymyksiä aiheesta ASW 1830 PC Fein
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Ruuvinväännin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi ASW 1830 PC - Fein ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. ASW 1830 PC merkiltä Fein.
KÄYTTÖOHJE ASW 1830 PC Fein
Alkuperäisen käyttöohjeen käännös.

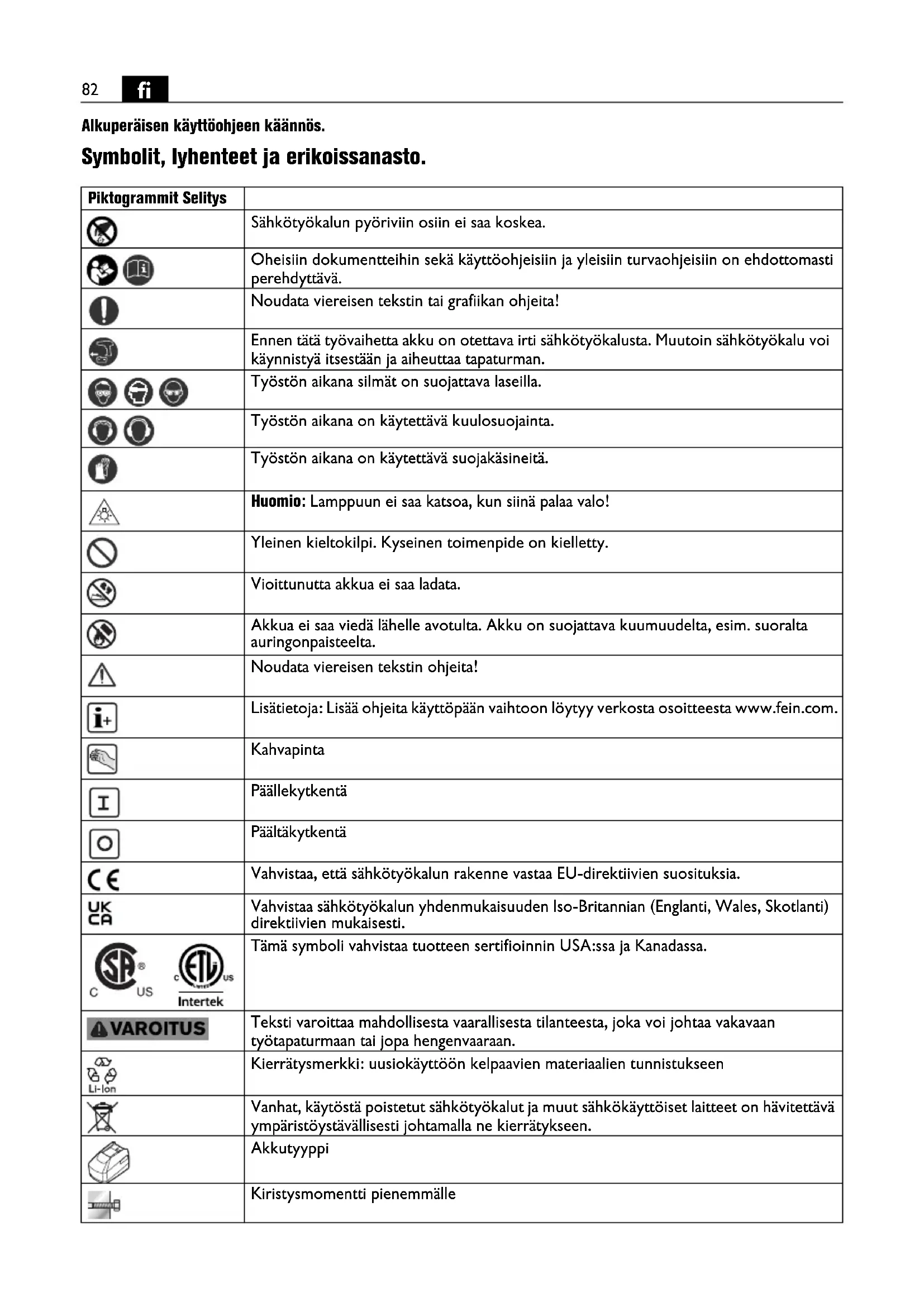

Symbolit, lyhenteet ja erikoissanasto.
| Piktogrammit Selitys | |
 | Sähkötyökalun pyöriviin osiin ei saa koskea. |
 | Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä. |
 | Noudata viereisen tekstin tai grafiikan ohjeita! |
 | Ennen tätä työvaihetta akku on otettava irti sähkötyökalusta. Muutoin sähkötyökalu voi käynnistyä itsestään ja aiheuttaa tapaturman. |
 | Työstön aikana silmät on suojattava laseilla. |
 | Työstön aikana on käytettävä kuulosuojainta. |
 | Työstön aikana on käytettävä suojakäsineitä. |
 | Huomio:Lamppuun ei saa katsoa, kun siinä palaa valo! |
 | Yleinen kieltokilpi. Kyseinen toimenpide on kielletty. |
 | Vioittunutta akkua ei saa ladata. |
 | Akkua ei saa viedä lähelle avotulta. Akku on suojattava kuumuudelta, esim. suoralta auringonpaisteelta. |
 | Noudata viereisen tekstin ohjeita! |
 | Lisätietoja: Lisää ohjeita käyttöpään vaihtoon löytyy verkosta osoitteesta www.fein.com. |
 | Kahvapinta |
 | Päällekytkentä |
 | Päältäkytkentä |
 | Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia. |
 | Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti. |
  C US Intertek | Tämä symboli vahvistaa tuotteen sertifioinnin USA:ssa ja Kanadassa. |
 [AROITUS] | Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan. |
 LI-ION | Kierrätysmerkki: uusiokäyttöön kelpaavien materiaalien tunnistukseen |
 | Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen. |
 | Akkutyyppi |
 | Kiristysmomentti pienemmälle |
 | Kiristysmomentti suuremmalle |
| [0702] | Käytä apuna ruuveille tarkoitettua lukituslakkaa (keskivahva pito). |
 | Anna lukituslakan kuivua valmistajan antamien ohjeiden mukaan. |
 | |
| (**) voi sisältää kirjaimia tai numeroita | |
| (Ax - Zx) Tunnus sisäisiä tarkoituksia varten | |
| Merkki Kansainvälinenyksikkö | Kansallinen yksikkö | Selitys | |
| UV V Tasajännite | --- | --- | |
| n_0 | /min, min ^-1 , rpm,r/min | min ^-1 | Joutokäyntinopeus(alue säädettävissä Parameter Control-ohjelmistolla (PC) |
| n_Reset | /min, min ^-1 , rpm,r/min | min ^-1 | Kierrosluvun tehdasasetus |
| M... | Nm Nm Vääntömomentti | ||
| kg kg Paino vastaa EPTA-Procedure 01-tietoja | |||
| L_pA | dB dB Äänen painetaso | ||
| L_wA | dB dB Äänitaso | ||
| L_pCpeak | dB dB Äänen painetason huippuarvo | ||
| K... | Epävarmuustekijä | ||
| a_h | m/s ^2 | m/s ^2 | Värähtelytasoarvo (ruuvit) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | KansainväliseenSI-järjestelmään sisältyvätperusyksiköt ja sen johdannaisyksiköt. | |
Työturvallisuus.
VAROITUS
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin-
lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero
3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.
Niiden ohella on noudatettava voimassa olevia lakisääteisiä työturvallisuusmääräyksiä.
Sähkötyökalun käyttökohteet:
käsivarainen ruuvain ruuvien ja mutterien kiinnitykseen ja irrotukseen säältä suojatuissa tiloissa. Koneessa saa käyttää ainoastaan FEIN:in hyväksymiä työkaluja ja lisätarvikkeista ilman vesijäähdytystä.
Erityiset varotoimenpiteet.
Pidä sähkötyökalua eristetyistä pinnoista, tehdessäsi työtä, jossa ruuvi saattaisi osua piilossa olevaan sähköjohtoon. Jos laite osuu jännitteelliseen johtoon, sen metalliset osat saattavat johtaa sähköä, mistä on seu- rauksena sähköisku.
Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.
Varmista työkappaleen asento. Kun työkappale kiinnitetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.
Pidä työkalua tukevassa otteessa. Reaktiomomentit voivat lyhytaikaisesti olla erittäin korkeat.
Magnesiumipitoisia materiaaleja ei saa työstää. Tulipalon vaara.
CFK- (= hiilikuituvahvisteinen muovi) ja asbestipitoisia materaaleja ei saa työstää. Niiden katsotaan voivan aiheuttaa syöpää.
Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara. Suositamme tarra- kiinnitteisiä kilpiä.
Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.
Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, siitä koituu sähköiskun vaara.
Suoraan sähkötyökalun lampun valoon ei koskaan pidä katsoa pieneltä etäisyydeltä. Lampun valoa ei myös- kään pidä suunnata suoraan toisten lähellä olevien sil- miin. Lampusta tuleva säteily voi olla vahingollista silmille.
Sähkötyökalua ei saa suunnata suoraan itseen, muihin henkilöihin tai eläimiin päin. Terävistä tai kuumentuneista työkaluista aiheutuu tapaturman vaara.
Akkujen käyttö ja käsittely.
Jotta akkuja käsiteltäessä vältetään vaarat ja riskit – palon- tai räjähdyksen vaara, palovammat, ihovammat ja muut tapaturmat –, on noudatettava seuraavia ohjeita:
Akkuja ei saa purkaa, avata eikä pilkkoa. Akkuihin ei saa kohdistaa mekaanisia iskuja. Väärän käsittelyn seu- rauksena vioittuneesta akusta voi purkautua haitallista höyryä ja akkunestettä. Akkunestehöyryt voivat ärsyttää hengitysteitä. Iholle päässyt akkuneste voi ärstyttää tai syövyttää ihoa.
Jos viallisesta akusta on virrannut ulos akkunestettä vieressä olevien esineiden päälle, tarkista kyseiset kohdat ja pese ne, tarvittaessa osat on vaihdettava uusiin.
Akkua ei saa viedä lähelle lämpölähteitä tai avotulta. Akkua ei saa varastoida paikassa, mihin osuu auringonvalo.
Ota akku ulos alkuperäispakkauksesta vasta sitten, kun se otetaan käyttöön.
Irrota akku aina ensin sähkötyökalusta, ennen kuin ryhdyt valmistelemaan töitä. Jos sähkötyökalu käynnistyy vahingossa, se voi aiheuttaa tapaturman.
Asenna akku ainoastaan sähkötyökalun ollessa poiskytkettynä.
Sähkötyökalu on kytkettävä pois päältä, ennen kuin akku irrotetaan.
Pidä akut poissa lasten ulottuvilta.
Akku on pidettävä puhtaana ja suojattava kosteudelta ja vedeltä. Puhdista lika akun ja sähkötyökalun liitännöistä kuivalla, puhtaalla liinalla.
Käytä aina vain ehjiä, alkuperäisiä FEIN-akkuja, jotka on suunniteltu kyseiseen sähkötyökaluun. Mikäli koneessa käytetään vääräntyyppisiä, vioittuneita, kunnostetttuja tai kierrätettyjä akkuja, piraattituotteita tai vieraan valmistajan akkuja, ja tällaisia akkuja ladattaessa on olemassa tulipalon ja/tai räjähdyksen vaara.
Noudata latauslaitteen käyttöohjeessa annettuja turva-ohjeita.
Käsiin ja käsivarsiin kohdistuva tärinä
Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 62841 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Ärvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä aiheutuvaa kuormitusta. Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa poiketa tässä ilmoitetusta. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kytketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta hai-toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huol-losta, työvaiheiden organisoinnista ja työturvallisuude-sta.
Työstöohjeita.
Valmistaja ei esiasenna sähkötyökalua suunniteltuun käyttöön.
Ennen sähkötyökalun ensimmäistä käyttöönottoa mekaanisen irrotuskytkimen vääntömomentti täytyy asettaa haluttuun arvoon sallitun testialueen puitteissa ja tarkistaa se sopivan dynaamisen mittausjärjestelmän avulla.
Toimitustilassa tehtaalta koneparametrin konfiguraatio vastaa homologiatilaa (koneiden ominaiset homologiat löydät FEIN kotisivuilta).
Koneparametroinnin yksilöllisen konfiguroinnin avulla, FEIN ParameterControl-Software-ohjelmaa käyttäen, voidaan koneen käyttäytymistä muuttaa.
Sähkötyökalussa on "MultiVolt"-akkuliitäntä, jonka ansiosta käyttö erilaisten akkumallien kanssa on mahdollinen. Riippuen asennetusta akkumallista saattaa koneen käyttäytyminen muuttua.
Vaadittujen prosessiparametrien noudattaminen on joka tapauksessa tarkistettava kyseiselle käytölle ennen käyttöönottoa, ottaen huomioon todelliset käyttöolo-suhteet.
Käyttäytymisen sekä vaadittujen prosessiparametrien noudattamisen säännöllinen tarkistus on tehtävä kohtuullisessa määrässä.
Tämä sähkötyökalu on varustettu pehmeällä käynnistyksellä.
Kun ruuvaus on suoritettu oikein ja koneen moottori sammuu, se käynnistyy uudelleen vasta 0,8 sekunnin kuluttua. Näin estetään tarpeeton ruuviliitoksen kiris- tys.
Vasemmalle kierrettäessä kone kytkeytyy pois päältä selvästi suuremmalla vääntömomentilla.
Ota käytön aikana huomioon sähkötyökalun optiset ja akustiset äänimerkit luvun "LED-näyttöjen ja äänisignaalien merkitys" selostuksen mukaisesti.
Akkujen asianmukainen käsittely.
Varastoi, lataa ja käytä akkua vain akun toimintalämpötila-alueella 5 °C – 45 °C (41 °F – 113 °F).
Akun lämpötilan tulee lataustapahtuman alkaessa olla akun toimintalämpötila-alueella.
| LED-valo Merkitys Toimenpide | ||
| 1 – 4 vihreä LED | prosentuaali- nen varaustila | Käyttötila |
| punainen jatkuva valo | Akku on lähes tyhjä | Akku ladattava |
| punainen vilkkuvalo | Akku ei ole käyttövalmiu- dessa | Anna akun lämmetä käyttölämpötilaan ja lataa se sitten |
Akun prosentuaalinen latausaste näkyy vain silloin, kun sähkökoneen moottori on pysäytetty.
Jos akun varaustila laskee liikaa, elektroninen valvonta-piiri pysäyttää moottorin automaattisesti.
Pyörimissuunnan valinta (ks. sivu 1617).
Pyörimissuunnan saa vaihtaa vasta kun moottori on pysähtynyt.
Jotta kone ei voi epähuomiossa käynnistyä (esim. kuljetuksen aikana), pyörimissuunnan valitsin on hyvä asettaa keskiasentoon.
Voiman suoran ulosoton käyttö (ASW18-6/12-PC)
Varmista ennen sähkötyökalun käyttöä, että suurinta sallittua 8 Nm vääntömomenttia ei ylitetä.
Koneen päältäkytkentä
Koneesta katkeaa virta automaattisesti n. 30 minuutin kuluttua siitä, kun kytkintä on käytetty viimeksi, ts. kone on sen jälkeen käynnistettävä uudelleen.
LED-näyttöjen ja äänisignaalien merkitys.
Seuraavat tehdasasetusten mukaiset tilat pätevät. Vaihtoehtoisia näyttöjä voi asettaa Parameter Control -ohjelmistolla (erillinen PC-ohjelmisto).
| LED-valo Merkitys Selitys | ||
| √X | Vihreä LED-valo syttyy (1 sekunniksi). Ruuvaus on suoritettu oikealla tavalla. Asetetut pysäytyskriteerit (esim. vääntömomentti) on täytetty. | |
| √X | Punainen LED-valo syttyy (1 sekunniksi) ja samalla kuuluu lyhyt merkkiääni. | Ruuvaus ei ole onnistunut oikealla tavalla. Asetettuja pysäytyskriteereitä (esim. vääntömomentti) ei ole täytetty. Mahdollista on, että jokin kriteeri on asetettu väärin (esim. liian suuri vään-tökulma). |
| Vihreä LED-valo palaa jatkuvasti. Jäljellä oleva akkukapasiteetti on alle 25 %. Akku on piakkoin vaihdettava uuteen. | ||
| √X | Punainen LED-valo vilkkuu (1 x sekunnissa) ja keltainen LED-valo palaa jatkuvasti. | Akku on purkautunut, se on vaihdettava toiseen. |
| √X | Punainen LED-valo palaa jatkuvasti. Koneessa on vika, se on täysin epäkunnossa.Kone on lähetettävä huoltopalveluun korjattavaksi. | |
| √X | Punainen ja keltainen LED-valo palavat jatkuvasti. | - Akku on viallinen. Käänny huoltopalvelun puoleen.- Kone ei toimi siihen asennetun akkutyypinkanssa. |
√X | Punainen LED-valo vilkkuu (1 x sekunnissa).Punainen LED-valo vilkkuu (2 x sekunnissa). | - Koneessa on vika, se on epäkunnossa, esim. moottori on juuttunut. Koneen sisäisien osien suojaksi kone on lukitustilassa. Irrota akku hetkeksi ja kiinnitä se sitten uudelleen. Tarkkaile seuraavalla ruuvauskerralla, että käytät konetta oikein.- Esimääritelty huoltoväli on saavutettu (LED-näyttö vilkkuu 3 kertaa joka ruuvinväännön jälkeen).Kone on ylikuumentunut, sen ylilämpösuoja on lauennut. Koneen on annettava jäähtyä, minkä jälkeen sen voi taas käynnistää. Jos ylilämpösuoja laukeaa useaan kertaan peräkkäin, vie kone tarkastettavaksi huoltopalveluun. |
  | Punainen LED-valo vilkkuu (1 x sekunnissa).Keltainen LED-valo vilkkuu (1 x sekunnissa). | Akkutyyppi ei sovellu ko. ruuvaustyöhön.Suositus: Jos ruuvattava materiaali on pehmeää ja vääntömomentti asetettu korkeaksi, akkukapasi-teetin tulisi olla korkea. |
  | Kaikki LED-valot vilkkuvat lyhyesti. Ruuvain kytkeytyy energiansäästötilaan. | |
Parametrien asetus
AccuTec-ruuvain voidaan tietyissä tapauksissa ohjelmoida vapaasti vakio-ohjelmista poiketen. Näihin erikoissovelluksiin on tarpeen erillinen PC-ohjelma, jolla parametrit asetetaan. Lopuksi tiedot siirretään ruuvai-men muistiin erillisellä ohjelmointiadapterilla. Päivitetyn ohjelmiston voi ladata verkosta FEIN-yrityssivuilta osoitteesta www.fein.com. Se löytyy maakohtaisilta sivuilta kohdasta AccuTec. Linkkitiedot tähän kohtaan on ilmoitettu erillisen ohjelmointiadapterin kanssa toimitetulla USB-kortilla.
AccuTec-ruuvaimen firmware-ohjelmisto on lisäksi hyvä päivittää säännöllisesti.
Kunnossapito, huolto.
Raskaissa käyttöolosuhteissa voi metalleja työstettäessä koneen sisään kerääntyä sähköä johtavaa metallipölyä. Sähkökone on
siksi hyvä puhdistaa sisältä säännöllisin välein puhalta-malla kuivaa, öljytöntä paineilmaa koneen ilmanvaihtoaukkoihin.
Kohdista sähkötyökaluun säännöllinen tilatarkistus ja huolehdi oikeaan aikaan välttämättömistä huolto- ja korjaustöistä.
Koneen, akun ja lisävarusteiden (esim. kulmakappale, vaihtotyökalut) hyötykäyttöikä riippuu siitä, mikä niiden käyttötiheys ja kuormitus on.
Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.
Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.
Käytä varaosina vain alkuperäisosia.
Seuraavat osat voi tarvittaessa vaihtaa itse:
vaihtotyökalut, akku, lisävarusteet
Takuu.
Tuotteeseen pätee takuu, joka vaaditaan sen tuonti-maassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.
Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toimitussisältöön.
EU-vastaavuus.
CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.
UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille
liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.
Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.
Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Ympäristönsuojelu, jätehuolto.
Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne hävitetään.
Jos akku ei ole täysin tyhjä, sen liitin on eristettävä tarranauhalla oikosulkujen välttämiseksi.
