| Produkttype | Akku skruemaskine |
| Mærke | Fein |
| Model | ASW 1830 PC |
| Nominel spænding | 18 V (MultiVolt) |
| Batteritype | Li-Ion, kompatibel med MultiVolt |
| Tomgangshastighed (n₀) | Variabel, justerbar via ParameterControl-softwaren (0-2000 omdr./min. ca.) |
| Maks. moment | 30 Nm (anslået, justerbar med kobling) |
| Vægt (iht. EPTA) | ~1,5 kg (uden batteri) |
| Mål (L × B × H) | Ca. 200 × 80 × 250 mm (estimat) |
| Omdrejningsretning | Reversibel (omskifter) |
| Mekanisk kobling | Ja, justerbar (fraktionsmoment) |
| Start | Blød start |
| Automatisk stop | Ja, efter korrekt skruning (genstartstid 0,8 s) |
| LED-indikatorer | Batteristatus, skruningsresultat, fejl, overophedning |
| Akustiske signaler | Kort signal ved fejl |
| Termisk beskyttelse | Ja, automatisk stop ved overophedning |
| Parametreringssoftware | FEIN ParameterControl (kan downloades på fein.com) |
| Batterigrænseflade | MultiVolt (kompatibel med 12-18 V batterier) |
| Vedligeholdelse | Blæs ventilationsåbningerne med tør, oliefri trykluft |
| Sikkerhed | Brug af øjen- og høreværn anbefales; fjern batteriet inden vedligeholdelse |
| Reservedele | Bits, fatninger, batterier, tilbehør (liste på fein.com) |
| Garanti | I overensstemmelse med lovgivning og producentens garantierklæring |
Ofte stillede spørgsmål - ASW 1830 PC Fein
Brugerspørgsmål om ASW 1830 PC Fein
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Skruetrækker i PDF-format gratis! Find din vejledning ASW 1830 PC - Fein og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. ASW 1830 PC af mærket Fein.

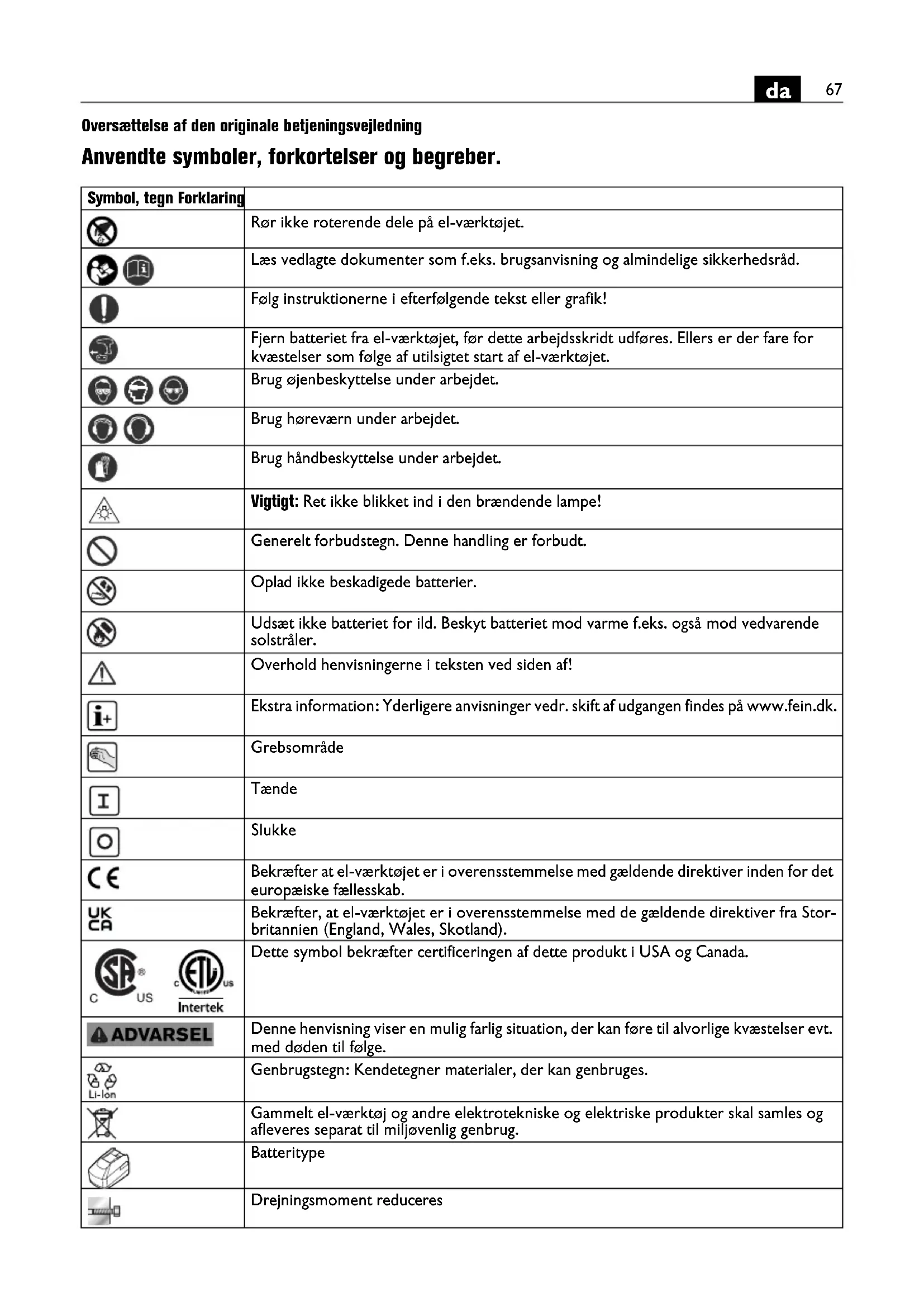

BRUGSANVISNING ASW 1830 PC Fein
Oversættelse af den originale betjeningsvejledning
Anvendte symboler, forkortelser og begreber.
| Symbol, tegn Forklaring | |
 | Rør ikke roterende dele på el-værktøjet. |
 | Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd. |
 | Følg instruktionerne i efterfølgende tekst eller grafik! |
 | Fjern batteriet fra el-værktøjet, før dette arbejdsskridt udføres. Ellers er der fare for kvæstelser som følge af utilsigtet start af el-værktøjet. |
| [BWKC] | Brug øjenbeskyttelse under arbejdet. |
 | Brug høreværn under arbejdet. |
 | Brug håndbeskyttelse under arbejdet. |
 | Vigtigt: Ret ikke blikket ind i den brændende lampe! |
 | Generelt forbudstegn. Denne handling er forbudt. |
 | Oplad ikke beskadigede batterier. |
 | Udsæt ikke batteriet for ild. Beskyt batteriet mod varme f.eks. også mod vedvarende solstråler. |
 | Overhold henvisningerne i teksten ved siden af! |
 | Ekstra information: Yderligere anvisninger vedr. skift af udgangen findes på www.fein.dk. |
 | Grebsområde |
 | Tænde |
 | Slukke |
 | Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab. |
 | Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland). |
  | Dette symbol bekræfter certificeringen af dette produkt i USA og Canada. |
| Intertek | |
 | Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge. |
 | Genbrugstegn: Kendetegner materialer, der kan genbruges. |
 | Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afleveres separat til miljøvenlig genbrug. |
 | Batteritype |
 | Drejningsmoment reduceres |
| Symbol, tegn | Forklaring |
 | Drejningsmoment øges |
 | Brug en skruesikringslak (middelfast). |
  | Lad skruesikringslakken hærde iht. producentens oplysninger. |
| (**) Kan indeholde tal eller bogstaver | |
| (Ax – Zx) Mærkning til interne formål | |
| Tegn Enhed international Enhed national Forklaring | |||
| UV V Elektrisk jævnspænding | --- | ||
| n_0 | /min, min ^-1 , rpm,r/min | /min Ubelastet omdrejningstal(område indstillelig med software Parameter Control (PC)) | |
| n_Reset | /min, min ^-1 , rpm,r/min | /min Omdrejningstal | fabriksudlevering |
| M... | Nm Nm Drejningsmoment | ||
| kg kg Vægt iht. EPTA-Procedure 01 | |||
| L_pA | dB dB | Lydtrykniveau | |
| L_wA | dB dB | Lydeffektniveau | |
| L_pCpeak | dB dB | Top lydtrykniveau | |
| K... | Usikkerhed | ||
| a_h | m/s ^2 | m/s ^2 | Svingningsemissionsværdi (skruer) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Basisenheder og afledte enheder fra det internationale enhedssystem SI. | |
For din egen sikkerheds skyld.
ADVARSEL
Læs alle sikkerhedsråd og instrukser. I tilfælde af manglende over-
holdelse af sikkerhedsråd og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle sikkerhedsråd og instrukser til senere brug.
Anvend ikke dette el-værktøj, før du har læst nærværende brugsanvisning samt vedlagte
„Almindelige sikkerhedsråd“ (skriftnummer
3 41 30 465 06 0) nøje igennem og forstået det hele.
Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer.
Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelser.
El-værktøjets formål:
håndført skruemaskine til iskruning og løsning af skruer og møtrikker med det af FEIN godkendte tilbehør uden tilførsel af vand i vejrbeskyttede omgivelser.
Specielle sikkerhedsforskrifter.
Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor skruen kan ramme bøjede strømledninger. Kontakten med en spændingsførende ledning kan også sætte metalholdige værktøjsdele under spænding, hvilket kan føre til elektrisk stød.
Hold øje med skjult liggende elektriske ledninger, gasog vandrør. Kontrollér arbejdsområdet (f.eks. med en metalpejler), før arbejdet påbegyndes.
Sikre emnet. Et emne, der holdes med en spændeanordning, holdes mere sikkert end i hånden.
Hold godt fast i el-værktøjet. Der kan opstå høje reaktionsmomenter for en kort tid.
Bearbejd ikke magnesiumholdigt materiale. Brandfare. Bearbejd ikke CFK (glasfiberforstærket kunststof) og ikke asbestholdigt materiale. Disse gælder som kræftfremkaldende.
Det er forbudt at skrue eller nitte skilte og tegn på elværktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter.
Anvend ikke tilbehør, hvis det ikke er udviklet eller frigivet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj.
Rengør ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med ikke-metallisk værktøj. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.
Ret aldrig blikket ind i el-værktøjets lampelys fra kort afstand. Ret aldrig lampelyset ind i øjnene på andre personer, der befinder sig i nærheden. Lysstrålen kan være skadeligt for øjet.
Ret ikke el-værktøjet mod dig selv, andre personer eller dyr. Skarpt eller varmt tilbehør kan føre til kvæstelser.
Brug og behandling af batteriet.
Overhold følgende henvisninger for at undgå farer som forbrænding, brand, eksplosion, hudkvæstelser og andre kvæstelser som følge af håndtering med batterierne:
Batterier må ikke skilles ad, åbnes eller hakkes itu. Udsæt ikke batterierne for mekaniske stød. Beskadiges batteriet eller anvendes det forkert, kan skadelige dampe og væsker sive ud. Dampene kan irritere luftvejene. Sivende batterivæske kan føre til hudirritation eller forbrændinger.
Hvis væske siver ud af det beskadigede batteri og fugter nærliggende genstande, kontroller da de pågældende dele, rengør dem eller udskift dem efter behov.
Udsæt ikke batterier for varme eller ild. Opbevar ikke batteriet i direkte solstråler.
Tag først batteriet ud af den originale emballage, när det skal bruges.
Tag batteriet ud af el-værktøjet, før arbejde udføres på el-værktøjet. Går el-værktøjet utilsigtet i gang, kan man blive kvæstet.
Sæt kun akkuen på, når el-værktøjet er slukket.
Fjern kun batterier, når el-værktøjet er slukket.
Hold batterier uden for børns rækkevidde.
Hold batterier rene og beskyt dem mod fugtighed og vand. Rengør batteriet og el-værktøjets snavsede tilslutninger med en tør ren klud.
Brug kun intakte originale FEIN batterier, der er beregnet til dit el-værktøj. Arbejde med og opladning af forkerte, beskadigede eller reparerede batterier, efterligninger og fremmede fabrikater er forbundet med fare for brand og/eller fare for eksplosion.
Følg sikkerhedsrådene i brugsanvisningen til batteri- laderen.
Vibrationsniveauet angivet i disse instruktioner er målt jævnfør en måleprocedure, normeret i EN 62841, og kan benyttes til indbyrdes sammenligning af el-værktøj. Den egner sig desuden til en foreløbig vurdering af vibrationsbelastningen.
Det angivne vibrationsniveau repræsenterer el-værktø-jets vigtigste anvendelsesformer. Hvis el-værktøjet benyttes på anden måde med ikke formålsbestemt tilbehør eller ved utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Derved kan vibrationsbelastningen i hele arbejdsperioden forøges betydeligt.
Ved en nøjagtig vurdering af vibrationsbelastningen bør der også tages højde for den tid, hvor værktøjet enten er slukket eller fortsat er tændt, men ikke er i egentlig brug. Det kan reducere vibrationsbelastningen i hele arbejdsperioden betydeligt.
Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-værktøj og tilbehør, hold hænderne varme, organisation af arbejdsprocedurer.
Betjeningsforskrifter.
El-værktøjet forindstilles ikke af producenten til den planlagte anvendelsessituation.
Drejningsmomentet for den mekaniske frakoblings- automatik skal indstilles på den ønskede værdi i det tilladte kontrolområde og kontrolleres vha. et egnet dynamisk målesystem, før el-værktøjet tages i brug første gang.
I udleveringstilstanden fra fabrikken svarer konfigurationen af maskinparametrene til homologeringstilstanden (maskinspecifikke homologeringer findes på FEIN hjemmesiden).
Den individuelle konfiguration af maskinens parametre vha. FEIN ParameterControl-Software kan medføre, at maskinens driftsadfærd ændrer sig.
El-værktøjet er udstyret med en "MultiVolt"-akkugrænseflade, hvilket gør det muligt at arbejde med forskellige akkutyper. Maskinens driftsadfærd kan ændre sig, afhængigt af den anvendte akkutype.
En overholdelse af de krævede procesparametre skal i hvert fald kontrolleres individuelt for den pågældende anvendelse på basis af de reelle brugsbetingelser før ibrugtagningen.
Driftsadfærden og overholdelsen af de krævede procesparametre skal kontrolleres regelmæssigt og på passende måde.
El-værktøjet er udstyret med en blød start.
Slukker motoren efter et korrekt udført skruearbejde, kan maskinen først tændes igen efter 0,8 sek. Derved undgås utilsigtet spænding af allerede iskruede skruer.
I venstreløb slukker maskinen med tydeligt øget drejningsmoment.
Vær under driften opmærksom på optiske og akustiske signaler fra el-værktøjet iht. beskrivelsen i afsnittet „Betydning af LED-lampen og signaltonerne på el-værktøjet“.
Opbevar, brug og lad kun akkuen med FEIN ladere i driftstemperaturområdet på 5 °C – 45 °C (41 °F – 113 °F). Akku-temperaturen skal befinde
| LED-lampe Betydning Handling | ||
| 1 - 4 grøn LED-lampe | Procentuel ladetilstand | Drift |
| rødt kon-stant lys | Batteriet er næsten tom | Batteri oplades |
| rødt blinkende lys | Batteriet er ikke klar til brug | Batteri skal være afkø-let før det sættes i lader, herefter oplades det |
Batteriets aktuelle procentuelle ladetilstand vises kun, när el-værktøjets motor er stoppet.
Ved en forestående dyb afladning af batteriet stopper elektronikken automatisk motoren.
Drejeretning vælges (se side 16/17).
Stil retningsomskifteren i midten for at undgå utilsigtet ibrugtagning f.eks. under transport.
Brug af lige udgang (ASW18-6/12-PC)
Kontroller før brug af el-værktøjet, at drejningsmomentet på maks. 8 Nm ikke overskrides.
Maskinens slukningsproces
Maskinen slukker ca. 30 min, efter at kontakten er blevet betjent sidste gang, dvs. maskinen kan kun aktiveres igen ved at tænde for den.
Betydning af LED-lampen og signaltonerne på el-værktøjet.
Følgende tilstande gælder for fabriksudleveringstilstand. Yderligere viseoptioner er mulige vha. Parameter Control (se PC-software).
| LED-lampe Betydning Forklaring | ||
| √X | Grøn LED-lampe lyser (1 sekund). Du har genemført skruearbejdet korrekt. Det forindstillede frakoblingskriterie (f.eks. drej-ningsmoment) blev opfyldt. | |
| √X | Rød LED-lampe lyser (1 sekund), og der høres en kort pibende lyd. | Du har ikke gennemført skruearbejdet korrekt. Det krævede frakoblingskriterie (f.eks. drej-ningsmoment) blev ikke opfyldt. Som alternativ blev et forindstillet fejlkriterie (f.eks. for stor drejevinkel) opfyldt. |
| Gul LED-lampe lyser hele tiden. | Den resterende akku-kapacitet er under 25 %. Akkuen skal skiftes i den næste tid. | |
| √X | Rød LED-lampe blinker (1 x i sekundet) og gul LED-lampe lyser hele tiden. | Akkuen er afladt og skal skiftes. |
| √X | Rød LED-lampe lyser hele tiden. | Der er en irreversibel fejl på maskinen. Maskinen skal repareres af kundeservice. |
| √X | Rød og gul LED-lampe lyser hele tiden. | - Akkuen er defekt. Kontakt venligst kundeser-vice.- Maskinen kan ikke køre med den anvendte akkutype. |
| √X | Rød LED-lampe blinker (1 gang pr. sekund). | - Der er en irreversibel fejl på maskinen som f.eks. blokering af motoren. Maskinen spærres for at beskytte de interne komponenter. Fjern akkuen og sæt denne på igen. Sørg for at betjene maskinen korrekt næste gang, der udføres skruearbejde.- Det fordefinerede serviceinterval er nået (LED-lampe blinker 3 gange efter hver skrue-samling). |
| √X | Rød LED-lampe blinker (2 x i sekundet). El-værktøjet er overophedet, overtemperatur-beskyttelsen er aktiveret. Efter afkølingen er el-værktøjet driftsklart igen. Skulle overtempera-turbeskyttelsen aktivere flere gange efter hinan-den, skal el-værktøjet kontrolleres af kundeservice. | |
| √X | Rød LED-lampe blinker (1 x i sekundet). Gul LED-lampe blinker (1 x i sekundet). | Akkutypen er ikke egnet til dette skruearbejde. Anbefaling: Brug en akkutype med høj kapacitet til blødt skruearbejde og højt drejningsmoment. |
| Alle LED-lamper lyser lynhurtigt. Akku-skruem | maskinen skifter til energisparefunktionen. | |
Parametrering
AccuTec skruemaskinerne kan programmeres frit i nogle områder afvigende fra de eksisterende standardprogrammer. Til fremstillingen af disse specialløsninger kræves et ekstra PC-program til parametrering. Herefter kan dataene til skruemaskinen overføres vha. programmeringsadapteren. Den aktuelle software kan indlæses via www.fein.com. Den befinder sig i det landespecifikke område AccuTec. Et link til dette område findes på det vedlagte USB-kort, der hører til USB-programmeringsadapteren, der fås separat.
Det anbefales at sørge for, at firmwaren på AccuTec skruemaskinerne altid er aktuel.
Under ekstreme brugsbetingelser kan bearbejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. Blæs hyppigt den
indvendige del af el-værktøjet med tør og oliefri trykluft gennem ventilationsåbningerne.
Kontroller el-værktøjets tilstand med regelmæssige mellemrum og gennemfør rettidigt nødvendigt vedligeholdelses- eller reparationsarbejde.
Levetiden for maskine, batteri og tilbehør (f.eks. vinkelhoved og tilbehør) afhænger af maskinens belastning og brug.
Produkter, der er kommet i kontakt med asbest, må ikke sendes til reparation. Bortskaf produkter, der er forurenet med asbest, iht. forskrifterne om bortskaffelse af asbestholdigt affald, er gældende i brugslandet.
Den aktuelle reservedelsliste til dette el-værktøj findes på internettet under www.fein.com.
Brug kun originale reservedele.
Følgende dele kan du selv udskifte efter behov:
Tilbehør, batteri
Mangelsansvar/reklamationsret og garanti.
Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.
Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisning.
CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA-markedet. Når produktet er markedsført på EU-markedet, mister UKCA tegnet sin gyldighed.
UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed.
Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning. Teknisk materiale hos:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Emballage, udtjent el-værktøj og tilbehør bedes afleveret til miljøvenlig genbrug.
Batterier skal være afladet, før de bortskaffes.
Ved ikke fuldstændigt afladede batterier isoleres stikforbindelsen med tape for at beskytte mod kortslutning.
Ikke utsett batteriene for varme eller ild. Batteriene må ikke lagres i direkte sol.
Følgende tilstander er gyldige for tilstanden ved utlevering fra fabrikken. Ytterligere indikatoralternativer er mulige ved parameter control (se PC-programvare).
| LED-indikator Betydning Forklaring | ||
 | Grønn LED-indikator lyser (1 sekund). Du har | gjennomført forskruningen forskriftsmessig. Det forhåndsinnstilte utkoblingskriteriet (f.eks. dreiemoment) er oppfylt. |
 | Rød LED-indikator lyser (1 sekund) og det lyder en kort pipetone. | Du har ikke gjennomført forskruningen forskriftsmessig. Det nødvendige utkoblingskrite-riet (f.eks. dreiemoment) er ikke oppfylt.Alternativt er et forhåndsinnstilt feilkriterium (f.eks. for stor dreievinkel) oppfylt. |
 | Gul LED-indikator lyser permanent. Den gjenværende kapasiteten av batteriet er under 25 %. Batteriet må skiftes ut i nær fremtid. | |
  | Rød LED-indikator blinker (en gang pr. sekund) og gul LED-indikator lyser perma-nent. | Batteriet er utladet og må skiftes ut. |
 | Rød LED-indikator lyser permanent. | Maskinen har en irreversibel feil. Maskinen må repareres av kundeservicen. |
  | Rød og gul LED-indikator lyser permanent. | – Batteriet er defekt. Ta kontakt med kundeser-vicen.– Maskinen kan ikke drives med den benyttede batteritypen. |
 | Rød LED-lampe blinker (1 gang pr. sekund). | – Maskinen har en reversibel feil, som f.eks. blokkering av motoren. Maskinen blir sperret for å beskytte de interne komponentene. Fjern batteriet og sett det opp på nytt. Pass ved den neste forskruningen på en korrekt betjening.– Det forhåndsdefinerte serviceintervallet er blitt oppnådd (LED-indikator blinker 3 ganger etter hver forskruning). |
 | Rød LED-indikator blinker (2 ganger pr. sekund). | Elektroverktøyet er overopphetet, overtempe-raturbeskyttelsen er utløst. Etter avkjøling er elektroverktøyet driftsklart igjen. Hvis overtem-peraturbeskyttelsen skulle utløses flere ganger kort etter hverandre, må elektroverktøyet kon-trolleres av kundeservice. |
 | Rød LED-indikator blinker (1 gang pr. sekund). | Batteritypen er ikke egnet for denne skrueforbindelsen. |
 | Gul LED-indikator blinker (1 gang pr. sekund). | Anbefaling: Benytt ved myk skrueforbindelse og høyt dreiemoment en batteritype med større kapasitet. |
 | Alle LED-indikatorer lyser kort. Batteri-skrutrekkeren befinner seg i energispare-modus. | |
 | ||
