Typ produktu	LED projektor s infračerveným pohybovým senzorom
Značka	Brennenstuhl
Model	JARO 3050 T
Menovité napätie	220-240 V ~ 50/60 Hz
Stupeň krytia	IP54 (verzia s pohybovým senzorom)
Odolnosť proti nárazom	IK08
Okolná teplota	-20 °C až +50 °C
Maximálna výška inštalácie	3 m (odporúčaná 2,5 m so senzorom)
Typ senzora	Pasívny infračervený senzor (PIR)
Dosah senzora	Až do 10 m (podľa montáže)
Uhol detekcie	120° horizontálne
Nastavenie doby svietenia	10 sekúnd až 5 minút
Nastavenie prahu osvetlenia	0 až 2000 lux
Nastavenie citlivosti	Variabilné (- až +)
Svetelný zdroj	LED nevymeniteľný
Výkon	10-50 W (verzia bez senzora) / 80-150 W (verzia so senzorom)
Napájanie	Sieť
Použitie	Vnútorné aj vonkajšie
Údržba a čistenie	Pred čistením odpojiť; používať suchú alebo mierne vlhkú handričku; žiadne rozpúšťadlá
Bezpečnostné pokyny	Neotvárať; nepoužívať s externým stmievačom; nepozerať priamo do lúča; kábel nie je vymeniteľný
Opraviteľnosť	Žiadne vymeniteľné diely; na konci životnosti vymeniť celý spotrebič

Často kladené otázky - JARO 3050 T BRENNENSTUHL

Ako nainštalovať projektor JARO 3050 T?

Najprv vypnite elektrické napájanie. Upevnite držiak na stenu pomocou vhodných skrutiek, potom upevnite projektor na držiak. Pripojte vodiče podľa značiek N (modrý), L (hnedý) a uzemnenie (zelený/žltý). Utiahnite tesniace priechodky. Dodržujte výšku inštalácie pod 3 m, ideálne 2,5 m pre modely so senzorom.

Ako nastaviť dobu svietenia pohybového senzora?

Otočte regulátor TIME umiestnený na zadnej strane senzora. V smere hodinových ručičiek sa doba skracuje (až na približne 10 sekúnd); proti smeru hodinových ručičiek sa predlžuje (až na približne 5 minút). Doba začína po poslednom detekovanom pohybe.

Ako nastaviť prah osvetlenia senzora?

Otočte ovládač nastavenia osvetlenia. V polohe "mesiac" (symbol mesiaca) senzor funguje iba v noci; v polohe "slnko" (symbol slnka) funguje vo dne aj v noci. Pre presné nastavenie počkajte na požadované okolité osvetlenie, potom pomaly otáčajte z polohy mesiac smerom k slnku, kým sa projektor pri pohybe nerozsvieti.

Aký je dosah pohybového senzora?

Dosah môže dosiahnuť 10 metrov s horizontálnym uhlom detekcie 120°. Citlivosť je nastaviteľná a závisí od okolitého osvetlenia: čím je tma, tým je dosah väčší.

Môžem vymeniť LED svetelný zdroj?

Nie, svetelný zdroj nie je vymeniteľný. Na konci životnosti je potrebné vymeniť celý projektor. Projektor neobsahuje žiadne diely vyžadujúce údržbu.

Čo robiť, ak je napájací kábel poškodený?

Kábel nie je možné vymeniť. Ak je kábel poškodený, projektor musí byť zlikvidovaný v súlade s environmentálnymi normami.

Môžem použiť externý stmievač s týmto projektorom?

Nie, tento projektor nie je vhodný na použitie s externými stmievačmi. Mohlo by to poškodiť zariadenie alebo spôsobiť poruchu.

Ako čistiť projektor?

Najprv odpojte projektor. Použite suchú alebo mierne vlhkú handričku. Nikdy nepoužívajte rozpúšťadlá, abrazívne prostriedky ani chemické čistiace prostriedky.

Aké sú dôležité bezpečnostné opatrenia?

Pred inštaláciou vždy vypnite napájanie. Nikdy sa nepozerajte priamo do svetelného lúča. Uchovávajte mimo dosahu detí. Nepoužívajte vo výbušnom prostredí. Dodržujte minimálnu vzdialenosť, aby ste predišli prehriatiu osvetlených predmetov.

Kde nájdem vyhlásenie o zhode?

Európske vyhlásenie o zhode je uložené u výrobcu (Brennenstuhl). Môžete si ho pozrieť na webovej stránke www.brennenstuhl.com, v sekcii Služby/FAQ.

NÁVOD NA OBSLUHU JARO 3050 T BRENNENSTUHL

LED žiarič s infračerveným hlásičom pohybu

JARO

Pozor: Prečítajte si pred použitím výrobku pozorne tento návod na používanie a potom ho riadne uschovajte!

BEZPEČNOSTNÉ POKYNY

1. Skontrolujte pred každým použitím výrobok na prípadné poškodenia. Nepoužívajte nikdy výrobok, ak zistíte akékol'vek poškodenia. Obráťte sa v tomto prípade na kvalifikovaného elektrikára alebo na uvedenú servisnú adresu výrobcu.

Pri nedodržiavaní pokynov hrozí smrtelné nebezpečenstvo spôsobené úderom elektrického prúdu!

1. Nepoužívajte výrobok v prostredí ohrozenom výbuchom - riziko ohrozenia života!
2. Udržiavajte deti v dostatočnej vzdialenosti od žiariča. Deti nedokážu odhadnúť nebezpečenstvo, ktoré môže znamenať elektrický prúd.
3. Nehladte nikdy priamo do svetla.
4. Zničený ochranný kryt sa nedá vymenit. Žiarič kal sa musí odstránit.
5. Vonkajšie flexibilné vedenie tejto lampy sa nedá vymenit; ak je vedenie poškodené, musí sa lampa zošrotovať.
6. Pre žiariče JARO 7050, 9050, 13050 platí: Horúci povrch

Nevhodná na prevádzku s externými regulátormi svetla.

Pri nedosiahnutí minimálnej vzdialenosti sa môžu prehrievať osvetlené predmety.

TECHNICKÉ ÚDAJE

Trieda ochrany: I

Druh ochrany/Odolnost' proti nárazu

(verzie bez hlásiča pohybu): IP65, IK08

Druh ochrany/Odolnost' proti nárazu

(verzie s hlásičom pohybu): IP54, IK08

Menovité napätie: 220-240V\~ 50/60Hz

Rozsah teploty: -20^ až +50°C

pozri obrázky strana 4, 7 a 8

1. Vypnite pred inštaláciou vždy napájanie napätím ①.
2. Montážna poloha: Žiarič by sa mal v ideálnom prípade upevnit pomocou nástenného držiaka.
   Žiarič sa musí montovať vo výške menej než 3 m ⑧.
   Odporúčaná montážna výška u modelov s hlásičom pohybu 2,5 m. Žiarič sa dá sklopiť dole alebo zdvihnút hore.
3. Odstráňte držiak zo žiariča ②.
4. Vyznačte polohu upevňovacích otvorov na upevnenie držiaka a vyvřtajte príslušné otvory do steny ②. Upevnit' držiak vhodnými skrutkami na stenu.
5. Otvorte prípojku zástrčky ③.
6. Presuňte spojovacie vedenie cez objímky zástrčky ④ vybavené tesnením.
7. Upevnit žiarič na držiak.
8. Pripojiť pramene spojovacieho kábla podľa obrázku ⑤ na svorku svietidla vstupnej zástrčky (N = modrý kábel, uzemňovací symbol – zeleno/žltý kábel, L = hnedý kábel).
9. Nasunúť objímky podľa obrázku ⑥ na vstupnú zástrčku a pevne ich utiahnutť. Ubezpečte sa, že sú obe objímky dostatočne pevne utiahnuté – tak sa zabezpečí dostatočné utesnenie.
10. Namontujte držiak spät na žiarič.
11. Nastaviť požadovanú polohu lampy a riadne utiahnuť skrutky držiaka.
12. Zapnite opät' napájanie napätím ⑦.

MONTÁŽ A PRIPOJENIE K NAPÁJANIU ELEKTRICKÝM PRÚDOM 80 – 150 W

pozri obrázky strana 5 a 6

Montážna poloha: Žiarič by sa mal v ideálnom prípade upevnit pomocou nástenného držiaka. Inštalačná výška musí byť menšia než 3m ⑩.

Lampa sa dá sklopiť o 90° dole a vyklopiť o 45° hore ⑩.

1. Pred inštaláciou musíte vypnút napájanie napätím ①.
2. Naskrutkujte spojovaciu dózu ② na zadnú stranu a uvoľnite prítlačnú dosku ③.
3. Presuňte spojovací kábel 4 cez vstupnú rúrku spojovacej dózy a spojte lanká spojovacieho kábla podľa značiek N a L ④.
4. Upevnite prítlačnú dosku a priskrutkujte spojovaciu dózu ⑤.
5. Odstráňte držiak zo žiariča ⑥.
6. Vyznačte polohu upevňovacích otvorov ⑦ na upevnenie držiaka a vyvítajte príslušné otvory do steny. Upevnite držiak vhodnými skrutkami na stenu ⑦.
7. Upevnite žiarič na držiak ⑧.
8. Nastavte požadovanú polohu žiariča a riadne utiahnite skrutky držiaka ⑧.
9. Opät' zapnite napájanie napätím ⑨.

FUNKČNÝ POPIS

(iba u verzií s hlásičom pohybu)

Tento žiarič je vybavený infračerveným senzorom. Senzor sa zapne automaticky, ak identifikuje pohyby v okolí.

Nesmerujte hlásič pohybu pokiaľ možno na plavecké bazény, výpusty horúceho vzduchu, klimatizačné zariadenia alebo objekty, ktoré sú vystavené silnému kolísaniu teploty.

Zabráňte nasmerovaniu hlásiča pohybu na stromy alebo kríky, prípadne na miesta, na ktorých sa môžu často zdržiavať domáce zvieratá.

Hlásič pohybu sa dá otáčat' horizontálne vpravo a vl'avo a zdvíhat' vertikálne hore a lebo spúštať dole.

Rešpektujte pri montáži žiariča, že hlásič pohybu reaguje najcitlivejšie na pohyby, ktoré prebiehajú šikmo k jeho identifikačnému poľu a najmenej citlivo pohyby, ktoré prichádzajú priamo na prístroj.

NASTAVENIE HLÁSIČA POHYBU (PIR)

Na zadnej strane hlásiča pohybu sa nachádzajú tri regulátory ⑩.

TIME – Nastavenie času (vl'avo):

S týmto regulátorom môžete zvolit’lubovolnú zapínaciu dobu medzi 10 sekundami a 5 minútami potom, čo bol zaznamenaný posledný pohyb. Otáčaním regulátora TIME v smere hodinových ručičiek klesá časový interval, otáčaním v protismere hodinových ručičiek interval stúpa.

LUX – Nastavenie svetlosti (symbol slnka a mesiaca, vpravo) ⑩:

Nastavenie svetlosti určuje, od ktorej svetlosti sa zapne senzor žiariča.

Poloha (symbol slnka) zobrazuje, že senzor pracuje cez deň a v noci, v polohe (symbol mesiaca) pracuje senzor iba v noci. Na nastavenie počkajte, kým sa dosiahne požadovaná svetlosť okolia.

Otočte nastavenie svetlosti úplne na symbol (mesiac). Otáčajte regulátor pomaly v smere symbolu (slnko), kým sa žiarič nezapne prostredníctvom pohybu.

Žiarič sa potom zapne od nastavenej svetlosti pri identifikácii pohybu.

SENS – Nastavenie citlivosti (stred) ⑪:

Citlivosť senzora závisí od okolitej teploty. Čím nižšia je okolitá teplota, o to vyššia je citlivost hlásiča pohybu.

Senzor je najcitlivejší, ak sa otáča regulátor SENS úplne v smere (+).

Rozsah zaznamenávania: až do 10 m/až do 120° (horizontálne) ⑫

Citlivost: 3 až 10 m vždy podľa miesta montáže ⑬

ÚDRŽBA

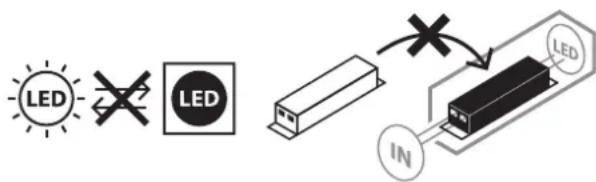

POZOR! LED lampa neobsahuje žiadne súčiastky, ktoré by sa museli udržiavať. Svetelný zdroj tejto lampy sa nedá vymeniť, ak dosiahol svetelný zdroj koniec svojej životnosti, musí sa vymeniť celá lampa. Lampa sa nesmie otvorit!

ČISTENIE

Vypojte žiarič pred čistením od sietového napätia.

Nepoužívajte žiadne rozpúšťadlá, dráždivé alebo agresívne čistiace prostriedky. Používajte na čistenie iba suchú alebo zľahka navlhčenú handričku.

LIKVIDÁCIA

Odstraňujte elektrické prístroje ekologickým spôsobom!

Elektrické prístroje nepatria do domového odpadu!

Podľa Európskej smernice 2012/19/EÚ o elektrických a elektronických starých prístrojoch so musia opotrebované elektrospotrebiče zhromaždit zvlášť a odviezt na ekologicky bezchybnú recykláciu.

O možnostiach likvidácie starých prístrojov sa môžete informovať na svojom obecnom alebo mestskom úrade.

VYHLÁSENIE O ZHODE S NORMAMI EÚ

EU prehlasenie o zhode je uložene u vyrobcu.

VÝROBCA

Pre d'alšie informácie vám odporúčame oblast Servis/FAQ na našej domovskiej stránke www.brennenstuhl.com.
