JARO 3050 T - Lámpara BRENNENSTUHL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Proyector LED con detector de movimientos por infrarrojos
Marca	Brennenstuhl
Modelo	JARO 3050 T
Tensión nominal	220-240 V ~ 50/60 Hz
Grado de protección	IP54 (versión con detector de movimientos)
Resistencia a impactos	IK08
Temperatura ambiente	-20 °C a +50 °C
Altura máxima de instalación	3 m (recomendada 2,5 m con detector)
Tipo de detector	Sensor infrarrojo pasivo (PIR)
Alcance del detector	Hasta 10 m (según montaje)
Ángulo de detección	120° horizontal
Ajuste de duración de iluminación	10 segundos a 5 minutos
Ajuste del umbral de luminosidad	0 a 2000 lux
Ajuste de sensibilidad	Variable (- a +)
Fuente de luz	LED no reemplazable
Potencia	10-50 W (versión sin detector) / 80-150 W (versión con detector)
Alimentación	Red eléctrica
Uso	Interior y exterior
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco o ligeramente húmedo; no usar disolventes
Instrucciones de seguridad	No abrir; no usar con regulador externo; no mirar directamente el haz; cable no reemplazable
Reparabilidad	Ninguna pieza reemplazable; reemplazar todo el conjunto al final de su vida útil

Preguntas frecuentes - JARO 3050 T BRENNENSTUHL

¿Cómo instalar el proyector JARO 3050 T?

Primero corte la alimentación eléctrica. Fije el soporte a la pared con tornillos adecuados, luego fije el proyector al soporte. Conecte los cables según las marcas N (azul), L (marrón) y tierra (verde/amarillo). Apriete los manguitos de estanqueidad. Respete una altura de instalación inferior a 3 m, idealmente 2,5 m para los modelos con detector.

¿Cómo ajustar la duración de iluminación del detector de movimientos?

Gire el regulador TIME situado en la parte trasera del detector. En sentido horario, la duración disminuye (hasta aproximadamente 10 segundos); en sentido antihorario, aumenta (hasta aproximadamente 5 minutos). La duración comienza después del último movimiento detectado.

¿Cómo ajustar el umbral de luminosidad del detector?

Gire el mando de ajuste de iluminación. En la posición 'luna' (símbolo luna), el detector solo funciona de noche; en la posición 'sol' (símbolo sol), funciona de día y de noche. Para un ajuste preciso, espere la luminosidad ambiente deseada, luego gire lentamente desde la posición luna hacia el sol hasta que el proyector se encienda al detectar un movimiento.

¿Cuál es el alcance del detector de movimientos?

El alcance puede alcanzar 10 metros con un ángulo de detección horizontal de 120°. La sensibilidad es ajustable y depende de la luminosidad ambiente: cuanto más oscuro, mayor es el alcance.

¿Puedo reemplazar la fuente de luz LED?

No, la fuente de luz no es reemplazable. Al final de su vida útil, todo el proyector debe ser reemplazado. El proyector no contiene ninguna pieza que requiera mantenimiento.

¿Qué hacer si el cable de alimentación está dañado?

El cable no se puede reemplazar. Si el cable está dañado, el proyector debe desecharse de acuerdo con las normas ambientales.

¿Puedo usar un regulador externo con este proyector?

No, este proyector no es adecuado para usar con reguladores externos. Esto podría dañar el aparato o causar un mal funcionamiento.

¿Cómo limpiar el proyector?

Primero desconecte el proyector. Use un paño seco o ligeramente húmedo. Nunca use disolventes, productos abrasivos o limpiadores químicos.

¿Cuáles son las precauciones de seguridad importantes?

Siempre corte la alimentación antes de la instalación. No mire nunca directamente el haz de luz. Mantenga fuera del alcance de los niños. No use en atmósferas explosivas. Respete la distancia mínima para evitar el sobrecalentamiento de los objetos iluminados.

¿Dónde puedo encontrar la declaración de conformidad?

La declaración de conformidad europea está depositada en el fabricante (Brennenstuhl). Puede consultarla en el sitio web www.brennenstuhl.com, sección Servicio/FAQ.

MANUAL DE USUARIO JARO 3050 T BRENNENSTUHL

ES Manual de instrucciones ....33

ES Instrucciones de instalación .. 4-8

ES Manual de instrucciones

Foco LED

Foco LED con detector de movimiento por infrarrojos

JARO

Atención: ¡Antes de utilizar el producto lea cuidadosamente las instrucciones de uso y guárdelas para cualquier consulta futura!

INDICACIONES DE SEGURIDAD

1. Antes de cada uso asegúrese de que no existan daños en el producto. Nunca utilice el producto si se ha encontrado alguna anomalía. Si realmente existe una anomalía póngase en contacto con un técnico calificado o con el comercio donde adquirió el producto.

¡El incumplimiento puede ocasionar situaciones de peligro por descarga eléctrica!

1. No utilice el producto en atmósferas explosivas, ¡existe peligro de muerte!

2. Mantenga a los niños lejos del foco. Los niños no son conscientes de los verdaderos peligros eléctricos.

3. Por favor, no dirija su mirada directamente hacia la luz.

4. No es posible cambiar una cubierta protectora rota. El foco debe eliminarse.

5. La línea flexible exterior de esta lámpara no puede ser reemplazada; de manera que, si se daña el cable, deberá deshacerse de la lámpara.

6. Los focos JARO 7050, 9050, 13050 corresponden con:

Superficie caliente

No es adecuado para ser utilizado con atenuadores externos.

Los objetos iluminados pueden sobrecalentarse si se sobrepasa la distancia mínima.

DATOS TÉCNICOS

Clase de protección: I

Grado de protección/resistencia al impacto

(versiones sin detector de movimiento): IP65, IK08

Grado de protección/resistencia al impacto

(versiones con detector de movimiento): IP54, IK08

Tensión nominal: 220-240V\~ 50/60Hz

Rango de temperatura: -20^ bis +50^

Este producto está destinado para la iluminación en interiores y exteriores.

MONTAJE Y CONEXIÓN A LA RED ELÉCTRICA 10 - 50 W

Consulte las ilustraciones de la página 4, 7 y 8

1. Apague siempre el suministro de corriente antes de la instalación ①.
2. Posición de montaje: Se recomienda que el foco esté fijado al soporte de pared.

El foco debe montarse a una altura no superior de 3 m. ⑧.

Altura de montaje recomendada de 2,5 m. para modelos con detector de movimiento.

El foco se puede inclinar hacia abajo y hacia arriba.

1. Retire el soporte de montaje del foco ②.
2. Marque en la pared la posición de los agujeros por donde entrarán los tornillos del soporte y realice los correspondientes agujeros ②. Fije el soporte a la pared con tornillos adecuados.
3. Abra la clavija de conexión ③.
4. Pase el cable de conexión a través de la junta con la que vienen provistos los casquillos del conector ④.
5. Una el foco con el soporte de montaje.
6. Conecte los cordones del cable de conexión, como se muestra en la figura 5, a la regleta del conector de entrada (N = cable azul, señal toma tierra = cable verde / amarillo, L = cable marrón).
7. Deslice los casquillos como se muestra en ⑥ a través del conector de entrada y apriételos. Asegúrese de que ambos casquillos estén lo suficientemente apretados como para asegurar un cierre adecuado.
8. Monte el soporte de montaje de nuevo al foco.
9. Ajuste la posición deseada de la lámpara y apriete los tornillos del estribo.
10. Vuelva a conectar el suministro de corriente ⑦.

MONTAJE Y CONEXIÓN A LA RED ELÉCTRICA 80 - 150 W

Consulte las ilustraciones de la página 5 y 6

Posición de montaje: Se recomienda que el foco esté fijado al soporte de pared. La altura de instalación debe ser inferior a 3 m. ⑩.

La lámpara puede inclinarse 90° hacia abajo y 45° hacia arriba ⑩.

1. Apague siempre el suministro de corriente antes de la instalación ①.
2. Atornille la caja de conexiones ② en la parte posterior y afloje el disco de presión ③.
3. Inserte el cable de conexión ④ a través del tubo de conducción de la caja de conexiones y conecte los cables trenzados al cable de conexión de acuerdo con las marcas N y L ④.
4. Coloque el disco de presión y atornille la caja de conexiones ⑤.
5. Retire el soporte de montaje del foco ⑥.
6. Marque en la pared la posición de los agujeros ⑦ por donde entrarán los tornillos del soporte y realice los correspondientes agujeros. Fije el soporte a la pared con tornillos adecuados ⑦.
7. Una el foco con el soporte de montaje ⑧.
8. Ajuste la posición deseada del foco y apriete los tornillos del estribo ⑧.
9. Vuelva a conectar el suministro de corriente ⑨.

DESCRIPCIÓN DE LA FUNCIÓN

(Sólo para las versiones con detector de movimiento)

Este foco está equipado con un detector de movimiento infrarrojo. Se enciende automáticamente cuando el sensor detecta movimiento en el ambiente.

No coloque el detector de movimiento junto a piscinas, salidas de calefacción y climatización u objetos que se exponen a cambios bruscos de temperatura.

Evite dirigir el detector de movimiento hacia árboles o arbustos o en lugares donde suelen frecuentar las mascotas de casa.

El detector de movimiento puede girarse horizontalmente hacia la izquierda y hacia la derecha y también puede inclinarse verticalmente hacia arriba y hacia abajo.

Observe al montar el foco que el detector de movimiento es más sensible a los movimientos que se realizan a través de su campo de detección y menos sensible a los movimientos que tienen una dirección directa (frontal) hacia el dispositivo.

AJUSTAR DETECTOR DE MOVIMIENTO (PIR)

En la parte posterior del detector de movimiento hay tres reguladores ⑨.

TIME – Ajuste de la hora (izquierda):

Con este regulador puede controlar el tiempo que desee que se conecte el detector de movimiento, este tiempo puede variar de los 10 seg. hasta los 5 minutos después del último movimiento detectado. Gire el regulador TIME en dirección a las agujas del reloj y el tiempo de detección disminuirá, si lo gira en dirección opuesta al sentido de las agujas el tiempo de detección aumentará.

LUX – Ajuste de la iluminación (símbolo de sol y luna, derecha) ⑩:

El ajuste de iluminación determina a partir de qué intensidad de iluminación se debe activar el sensor del foco.

La posición (símbolo sol) indica que el sensor está operativo tanto de día como de noche, en posición (símbolo luna) el sensor sólo funciona por la noche. Para el ajuste espere hasta que se haya alcanzado la iluminación de ambiente deseada. Gire el regulador del ajuste de iluminación hacia el icono (luna). Gire el regulador lentamente hacia el icono (sol) hasta que el foco se encienda con el movimiento.

El foco se encenderá ahora cuando detecte un movimiento dentro del alcance de iluminación establecido.

SENS - Ajuste de la sensibilidad (en medio) ⑪:

La sensibilidad del sensor depende de la temperatura ambiente. Cuanto menor sea la temperatura ambiente, mayor es la sensibilidad del detector de movimiento.

El sensor es más sensible cuando el regulador SENS se gira al máximo hacia la dirección (+).

Detector de movimiento: sensor infrarrojo pasivo (PIR)

Alcance de detección: hasta 10 m/hasta 120° (horizontal) ⑫

Ajustes de tiempo: aprox. de 10 seg. hasta 5 min

Luminosidad del entorno: 0 – 2000 lux

Sensibilidad: De 3 a 10 m dependiendo del sitio de instalación ⑬

MANTENIMIENTO

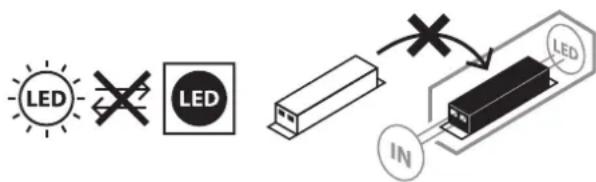

¡ATENCIÓN! La lámpara de LED no tiene componentes que necesiten un mantenimiento. La fuente de luz de este foco no puede ser reemplazado; cuando la fuente de luz haya llegado al fi nal de su vida útil se deberá reemplazar todo el foco. No abra la lámpara.

LIMPIEZA

Antes de realizar una limpieza del foco desconéctelo de la toma eléctrica.

No utilice detergentes o disolventes para su limpieza. Utilice sólo un paño seco o ligeramente humedecido.

ELIMINACIÓN

¡Elimine los electrodomésticos siguiendo las regulaciones ambientales! ¡Los aparatos eléctricos no forman parte de la basura doméstica!

En conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, los equipos eléctricos deben ser seleccionados, separados y reciclados para que puedan volver a ser reutilizados. Contacte con las autoridades locales de su zona u oficina municipal para informarse sobre las posibilidades de eliminación del dispositivo.

DECLARACIÓN DE CONFORMIDAD DE LA UE

La declaración de conformidad de la UE ha sido presentada al fabricante.

FABRICANTE

Para más información, le recomendamos que visite el apartado de Servicio / FAQ's en nuestro sitio web www.brennenstuhl.com.
