Produkta veids	LED projektors ar infrasarkano kustības detektoru
Zīmols	Brennenstuhl
Modelis	JARO 3050 T
Nominālais spriegums	220-240 V ~ 50/60 Hz
Aizsardzības pakāpe	IP54 (versija ar kustības detektoru)
Triecienizturība	IK08
Apkārtējā temperatūra	-20 °C līdz +50 °C
Maksimālais uzstādīšanas augstums	3 m (ieteicams 2,5 m ar detektoru)
Detektora tips	Pasīvs infrasarkanais sensors (PIR)
Detektora darbības rādiuss	Līdz 10 m (atkarībā no uzstādīšanas)
Noteikšanas leņķis	120° horizontāli
Apgaismojuma ilguma regulēšana	10 sekundes līdz 5 minūtēm
Gaismas sliekšņa regulēšana	0 līdz 2000 luksi
Jutības regulēšana	Mainīgs (- līdz +)
Gaismas avots	Nenomaināma LED
Jauda	10-50 W (versija bez detektora) / 80-150 W (versija ar detektoru)
Barošana	Tīkls
Izmantošana	Iekštelpās un ārā
Apkope un tīrīšana	Pirms tīrīšanas atvienot; izmantot sausu vai nedaudz mitru drānu; nelietot šķīdinātājus
Drošības norādījumi	Neatvērt; nelietot ar ārēju dimmeri; neskatīties tieši starā; kabelis nav nomaināms
Remontējamība	Nav nomaināmu detaļu; nomainīt visu projekta beigās

Bieži uzdotie jautājumi - JARO 3050 T BRENNENSTUHL

Kā uzstādīt projektu JARO 3050 T?

Vispirms izslēdziet strāvas padevi. Piestipriniet balstu pie sienas ar atbilstošām skrūvēm, pēc tam piestipriniet projektu pie balsta. Pievienojiet vadus saskaņā ar marķējumiem N (zils), L (brūns) un zeme (zaļš/dzeltens). Pievelciet blīvgredzenus. Ievērojiet uzstādīšanas augstumu, kas mazāks par 3 m, ideālā gadījumā 2,5 m modeļiem ar detektoru.

Kā regulēt kustības detektora apgaismojuma ilgumu?

Pagrieziet regulatoru TIME, kas atrodas detektora aizmugurē. Pulksteņrādītāja virzienā ilgums samazinās (līdz aptuveni 10 sekundēm); pretējā virzienā tas palielinās (līdz aptuveni 5 minūtēm). Ilgums sākas pēc pēdējās noteiktās kustības.

Kā regulēt detektora gaismas slieksni?

Pagrieziet apgaismojuma regulēšanas pogu. Atrodoties "mēness" pozīcijā (mēness simbols), detektors darbojas tikai naktī; "saules" pozīcijā (saules simbols) tas darbojas dienu un nakti. Precīzai regulēšanai nogaidiet vēlamo apkārtējo gaismas intensitāti, pēc tam lēnām grieziet no mēness pozīcijas uz sauli, līdz projekts ieslēdzas kustības laikā.

Kāds ir kustības detektora darbības rādiuss?

Darbības rādiuss var sasniegt 10 metrus ar horizontālo noteikšanas leņķi 120°. Jutība ir regulējama un atkarīga no apkārtējā apgaismojuma: jo tumšāks, jo lielāks rādiuss.

Vai es varu nomainīt LED gaismas avotu?

Nē, gaismas avots nav nomaināms. Kalpošanas beigās viss projekts ir jānomaina. Projektorā nav nekādu detaļu, kurām nepieciešama apkope.

Ko darīt, ja barošanas kabelis ir bojāts?

Kabeli nevar nomainīt. Ja kabelis ir bojāts, projekts ir jāizmet saskaņā ar vides normām.

Vai es varu izmantot ārēju dimmeri ar šo projektu?

Nē, šis projekts nav piemērots lietošanai ar ārējiem dimmeriem. Tas var sabojāt ierīci vai izraisīt darbības traucējumus.

Kā tīrīt projektu?

Vispirms atvienojiet projektu. Izmantojiet sausu vai nedaudz mitru drānu. Nekad nelietojiet šķīdinātājus, abrazīvus līdzekļus vai ķīmiskus tīrīšanas līdzekļus.

Kādi ir svarīgi drošības pasākumi?

Vienmēr izslēdziet strāvu pirms uzstādīšanas. Nekad neskatieties tieši gaismas starā. Uzglabājiet bērniem nepieejamā vietā. Neizmantojiet sprādzienbīstamā vidē. Ievērojiet minimālo attālumu, lai izvairītos no apgaismoto objektu pārkaršanas.

Kur es varu atrast atbilstības deklarāciju?

Eiropas atbilstības deklarācija ir deponēta ražotājā (Brennenstuhl). To varat apskatīt tīmekļa vietnē www.brennenstuhl.com, sadaļā Pakalpojumi/Bieži uzdotie jautājumi.

LIETOŠANAS INSTRUKCIJA JARO 3050 T BRENNENSTUHL

Uzmanibu: pirms izstrādājuma lietošanas uzmanīgi izlasiet un saglabājiet lietošanas pamācību!

DROŠĪBAS NORĀDĪJUMI

1. Ikreiz pirms lietošanas pārbaudiet, vai izstrādājumam nav nekādu bojājumu. Nekad nelietojiet izstrādājumu, ja konstatējat jebkādus bojājumus. Tādā gadījumā vērsieties pie kvalificēta elektrika vai norādītajā ražotāja servisa adresē.

Neievērojot noteikumus, elektriskās strāvas trieciens apdraud dzīvību!

1. Neizmantojiet izstrādājumu sprādzienbīstamā vidē, bīstami dzīvībai!

2. Bērniem jāuzturas drošā attālumā no prožektora. Bērni nespēj novērtēt elektriskās strāvas radītos riskus.

3. Nekad neskatieties tieši gaismā.

4. Saplīsušu aizsargkorpusu nevar aizstāt ar jaunu. Prožektors ir jāutilizē.

5. Luktura ārējo lokano vadu nevar nomainīt; ja tas ir bojāts, tad lukturis jānodod lūžnos.

6. Attiecas uz lukturiem JARO 7050, 9050, 13050: Karsta virsma

Nav piemērots ekspluatācijai ar ārējiem gaismas intensitātes regulatoriem.

Ja atstatums ir mazāks par minimālo atstatumu, apgaismotie objekti var pārkarst.

TEHNISKIE DATI

Aizsardzības klase: I

Aizsardzības veids/triecienizturība

(modeli bez kustibu sensora): IP65, IK08

Aizsardzības veids/triecienizturība

(modeli ar kustību sensoru): IP54, IK08

Nominālais spriegums: 220-240V\~ 50/60Hz

Temperatūras diapazons: -20°C līdz +50°C

Izstrādājums ir piemērots apgaismojuma nodrošināšanai iekštelpās un ārā.

MONTĀŽA UN PIEVIENOŠANA ELEKTRISKĀS STRĀVAS PADEVEI 10 – 50 W

1. Ikreiz pirms instalēšanas atvienojiet ierīci no elektriskās strāvas padeves ①.
2. Montāžas pozīcija: Ideālā variantā prožektors pie sienas būtu jāpiestiprina ar sienas stiprinājumu.
   Prožektors ir jāuzstāda mazāk nekā 3 m augstumā ⑧. leteicamais montāžas augstums modeliem ar kustības detektoru ir 2,5 m. Prožektoru var noliekt gan uz leju, gan pagriezt uz augšu.
3. Nonemiet turētāja loku no prožektora ②.
4. Atzīmējiet stiprinājuma urbumu pozīciju turētāja loka nostiprināšanai un izurbiet sienā ② atbilstošus urbumus. Ar piemērotām skrūvēm nostipriniet loku pie sienas.
5. Atveriet kontaktdakša ^3 pieslēgumu.
6. Izvadiet pieslēguma vadu caur ar blīvējumu aprīkotajiem kontaktdakšas apvalkiem ④.
7. Nostipriniet prožektoru uz turētāja loka.
8. Pievienojiet pieslēguma kabeļa vijumus atbilstoši ⑤ ieejas spraudņa lustras spailei (N = zilais kabelis, iezemējuma grafiskais attēls = zaļais/dzeltenais kabelis, L = brūnais kabelis).
9. Pärvelciet apvalkus kā ⑥ pāri ieejas spraudnim un stingri pievelciet. Nodrošiniet, lai abi apvalki ir pieskrūvēti pietiekami stingri – lai tiek nodrošināts pietiekams hermētiskums.
10. Uzmontējiet turētāja loku atpakal uz prožektora.
11. Novietojiet lampu nepieciešamajā pozīcijā un stingri pievelciet loka skrūves.
12. Pievienojiet prožektoram elektriskās strāvas padevi ⑦.

MONTĀŽA UN PIEVIENOŠANA ELEKTRISKĀS STRĀVAS PADEVEI 80 – 150 W

Montāžas pozīcija: Ideālā variantā prožektors pie sienas būtu jāpiestiprina ar sienas stiprinājumu. Montāžas augstumam jābūt mazākam par 3 m ⑩.

1. Ikreiz pirms instalēšanas atvienojiet ierīci no elektriskās strāvas padeves ①.
2. Pieskrūvējiet aizmugurē pieslēguma ligzdu ② un noņemiet piespiedplātni ③.
3. Izvadiet pieslēguma kabel ^4 caur pieslēguma ligzdas ievada cauruli un savienojiet pieslēguma vada vijumus atbilstoši marķējumam N un L ④.
4. Nostipriniet piespiedplātni un pieskrūvējiet pieslēguma ligzdu ⑤.
5. Noņemiet turētāja loku no prožektora ⑥.
6. Atzīmējiet stiprinājuma urbumu ⑦ pozīciju turētāja loka nostiprināšanai un izurbiet sienā atbilstošus urbumus. Ar piemērotām skrūvēm nostipriniet loku pie sienas ⑦.
7. Nostipriniet prožektoru uz turētāja loka ⑧.
8. Pagrieziet prožektoru nepieciešamajā pozīcijā un stingri pievelciet loka skrūves ⑧.
9. Pievienojiet prožektoram elektriskās strāvas padevi ⑨.

DARBIBAS APRAKSTS

(tikai versijām ar kustības detektoru)

Šis prožektors ir aprikots ar infrasarkano staru sensoru. Tas automātiski ieslēdzas, kad sensors uztveršanas zonā identificē kustības.

Pēc iespējas nevērsiet kustības detektoru pret baseinu, apsildes gaisa novilcēju, gaisa kondicionēšanas iekārtām vai objektiem, kas ir pakļauti krasām temperatūras svārstībām.

Izvairieties pagriezt kustības detektoru koku vai krūmu virzienā vai pret vietām, kurās varētu uzturēties mājdzīvnieki.

Kustības detektoru horizontāli var pagriezt pa labi un pa kreisi, bet vertikāli to var pagriezt uz augšu un noliekt uz leju.

Uzstādot prožektoru, ņemiet vērā, ka kustības detektors visjutīgāk reaģē uz kustībām, kas notiek šķērsām tā uztveršanas laukam, bet vismazāk – uz kustībām, kas notiek tieši virzienā uz ierīci.

KUSTIBAS DETEKTORA (PIR) IESTATIŠANA

Kustības detektora aizmugurē atrodas trīs regulatori ⑨.

TIME – laika iestatijums (kreisajā pusē):

Ar šo regulatoru varat izvēlēties jebkādu ieslēgšanās laiku no apm. 10 sekundēm līdz 5 minūtēm kopš pēdējās identificētās kustības. Griežot regulatoru „TIME“ pulksteņa rādītāja kustības virzienā, laika periods samazinās, bet griežot pretēji pulksteņa rādītāja virzienam – palielinās.

LUX – gaismas iestatijums (saules un mēness simbols, labajā pusē) ⑩:

Gaismas iestatijums nosaka, kādā gaismas spilgtuma līmenī ieslēdzas prožektora sensors. Pozīcija (simbols „saule“) norāda, ka sensors darbojas gan naktī, gan dienā, bet pozīcijā (simbols „mēness“) sensors darbojas tikai naktī. Lai veiktu iestatijumu, nogaidiet, līdz iestājas vajadzīgais āra apgaismojuma spilgtums. Pagrieziet gaismas iestatīšanas regulatoru līdz galam uz simbolu („mēness“). Pēc tam regulatoru lēni grieziet simbola („saule“) virzienā, līdz, identificējot kustību, prožektors ieslēdzas.

Tagad, identificējot kustību, prožektors ieslēgsies tikai noteiktos gaismas spilgtuma apstākļos.

SENS - jutības iestatījums (vidū) ⑪:

Sensora jutība ir atkarīga no apkārtējās temperatūras. Jo zemāka apkārtējā temperatūra, jo lielāka būs kustības detektora jutība.

Sensora jutība būs vislielākā, ja regulators „SENS“ būs līdz galam pagriezts (+) virzienā.

Kustības detektors: pasīvais infrasarkano staru sensors (PIR)

Darbības diapazons: līdz 10 m/līdz120° (horizontāli) ⑫

Laika iestatijums: apm. 10 sek. līdz 5 min.

Apkārtnes apgaismojuma spilgtums: 0 – 2000 luksi

Jutība: 3 līdz 10 m, atkarībā no montāžas vietas ⑬

APKOPE

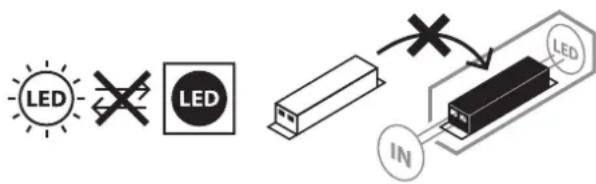

UZMANĪBU! LED lampa nesatur komponentus, kam nepieciešama apkope. Luktura gaismas avots nav nomaināms; kad gaismas avota kalpošanas laiks ir beidzies, jānomaina viss lukturis. Lukturi nedrīkst atvērt.

TİRİŞANA

Pirms tīrīšanas atvienojiet prožektoru no tīkla sprieguma.

Nelietojiet škīdinātājus, kodīgus tīrīšanas līdzekļus u. tml. lerīces tīrīšanai izmantojiet tikai sausu vai nedaudz samitrinātu drāniņu.

UTILIZĀCIJA

Elektroiekārtas jäutilizē, saudzējot dabu!

Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem nolietotās elektroniskās un elektroierīces ir jāsavāc atsevišķi un jānogādā atkritumu pārstrādei videi nekaitīgai veidā.

Par nolietotās ierīces utilizācijas iespējām jautājiet sava pagasta vai pilsētas pašvaldībā.

ES ATBILSTĪBAS DEKLARĀCIJA

Atbilstības deklarācija glabājas pie ražotāja.

RAŽOTĀJS

Plašāku informāciju ieteicams iegūt sadaļā „Service/FAQ’s” mūsu mājaslapā
