Typ produktu	Bezdrôtový rázový uťahovák
Značka	PowerPlus
Model	POWDP20160
Menovité napätie	20 V DC
Voľnobežné otáčky	0-1 300 / 0-2 000 / 0-2 900 min⁻¹ (3 rýchlosti)
Frekvencia úderov	0-4 350 úderov/min
Veľkosť upínacieho otvoru	1/2"
Maximálny krútiaci moment	220 Nm
Typ batérie	Li-ion 20 V
Doba nabíjania	Približne 1 hodina
Akustický tlak	87 dB(A)
Akustický výkon	98 dB(A)
Úroveň vibrácií	6,7 m/s²
Rukoväť	Mäkká rukoväť TPR
LED svetlo	3 predné LED
Spona na opasok	Áno, reverzibilná
Záruka	36 mesiacov
Použitie	Len pre domáce použitie
Údržba	Čistite vetracie štrbiny mäkkou handričkou, vyhýbajte sa rozpúšťadlám. Batériu nabíjajte aspoň 1-krát za mesiac.
Bezpečnosť	Prečítajte si návod, noste ochranné okuliare, nepoužívajte vo vlhkom prostredí.

Často kladené otázky - POWDP20160 PowerPlus

Ako nabíjať batériu uťahováka?

Zapojte nabíjačku do sieťovej zásuvky. Vložte batériu do nabíjačky. Blikajúca červená kontrolka signalizuje nabíjanie. Po nabití batérie kontrolka svieti na zeleno. Pred použitím nechajte batériu vychladnúť. Nabíjajte len v interiéri pri teplote medzi 4 °C a 40 °C.

Ako zmeniť smer otáčania?

Použite prepínač smeru otáčania umiestnený nad spínačom. Pre otáčanie v smere hodinových ručičiek (uťahovanie) posuňte páku doľava. Pre otáčanie proti smeru hodinových ručičiek (povoľovanie) posuňte ju doprava. Prepínač umiestnite do strednej polohy na uzamknutie spínača.

Ako nastaviť rýchlosť?

Stlačte tlačidlo nastavenia 3 rýchlostí na displeji. K dispozícii sú tri rýchlosti: rýchlosť 1 (0-1 300 min⁻¹), rýchlosť 2 (0-2 000 min⁻¹) a rýchlosť 3 (0-2 900 min⁻¹). Príslušná kontrolka sa rozsvieti na označenie zvolenej rýchlosti.

Ako používať LED svetlo?

Jemne stlačte vypínač na zapnutie 3 predných LED bez spustenia motora. Svetlo sa počas používania automaticky rozsvieti. Nedívajte sa priamo do svetelného lúča.

Ako upevniť sponu na opasok?

Pomocou dodanej skrutky pripevnite sponu na opasok na jednu stranu náradia podľa toho, či ste pravák alebo ľavák. Pred akoukoľvek manipuláciou vyberte batériu. Nezavesujte náradie nad hlavu.

Aká je záruka na toto náradie?

Záruka je 36 mesiacov od dátumu nákupu. Vzťahuje sa na chyby materiálu a spracovania, ale nie na bežné opotrebovanie (batéria, nabíjačka, príslušenstvo) ani na poškodenie spôsobené nesprávnym používaním alebo úpravami. Uschovajte si doklad o kúpe.

Ako čistiť uťahovák?

Pravidelne čistite vetracie štrbiny mäkkou handričkou, aby ste predišli prehriatiu. Na odolnú špinu použite vlhkú handričku s mydlovou vodou. Nikdy nepoužívajte rozpúšťadlá ako benzín, alkohol alebo amoniak.

Aké príslušenstvo je súčasťou balenia?

Balenie obsahuje: 1 rázový uťahovák, 1 sponu na opasok, 1 návod na použitie, 1 batériu Li-ion 20 V a 1 nabíjačku. Nástrčné kľúče nie sú súčasťou balenia.

Môžem toto náradie používať na profesionálne účely?

Nie, toto náradie je určené výhradne na domáce použitie. Nie je vhodné na nepretržité profesionálne používanie. Profesionálne používanie by viedlo k predčasnému opotrebovaniu a zrušeniu záruky.

Čo robiť, ak sa batéria nenabíja?

Skontrolujte, či je batéria správne vložená do nabíjačky. Uistite sa, že izbová teplota je medzi 4 °C a 40 °C. Ak kontrolka nabíjačky svieti trvalo zeleno a červeno, batéria alebo nabíjačka je poškodená, kontaktujte zákaznícky servis. Nenabíjajte prasknutú alebo netesniacu batériu.

NÁVOD NA OBSLUHU POWDP20160 PowerPlus

8.1 Lithium-ionotové akumulátory (5)

9.5 Volba správného nástrčného klíče

9.6 Instalace a vyjmutí nástrčného klíče (obr. 4)

5.5 Používanie akumulátorového náradia a starostlivost' oň ....5

5.6 Servis....6

6 ĎALŠIE BEZPEČNOSTNÉ POKYNY 6

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY ...... 7

7.1 Batérie....7

7.2 Nabijačky....7

8 PRVKY....7

8.1 Lítium-iónová batéria (5)....7

8.2 Gombík prepínania chodu vpred/vzad (vol'ba smeru rotácie doprava/dol'ava) (2)....8

8.3 Menitel'ná rýchlost'....8

8.4 Pracovné svetlo LED (7)....8

8.5 Nastavenie rýchlosti....8

8.6 Termoplastická mäkká rukovät'....8

9 PREVÁDZKA 8

9.1.1 Indikácie pre nabíjanie (obr. 1)....8

9.2 Indikátor nabitia akumulátora (obr. 1a)....9

9.3 Vloženie a vybratie batérie (obr. 2)....9

9.4 Spona na opasok (obr. 3)....9

POWERPLUS HIGH QUALITY TOOLS

POWDP20160 SK

9.5 Vol'ba správneho nástrčného kl'úča 10
9.6 Inštalácia alebo vybratie nástrčného kl'úča (obr. 4) ...... 10
9.7 Spínač (6) 10
9.7.1 Zámok vypínača (obr. 5)....10
9.7.2 Smer otáčania (obr. 6)....10
9.7.2.1 Otáčanie v smere hodinových ručičiek:....10
9.7.2.2 Otáčanie proti smeru hodinových ručičiek:....10
9.7.3 Menitel'ná rýchlost'....10
9.8 Nastavenie rýchlosti....11
9.9 Svetlo LED (obr. 7)....11
10 ČISTENIE A ÚDRŽBA 11
10.1 Čistenie 11
10.2 Údržba 11
11 TECHNICKÉ ÚDAJE....11
12 HLUK....12
13 ZÁRUKA....12
14 ŽIVOTNÉ PROSTREDIE....13
15 VYHLÁSENIE O ZHODE 13

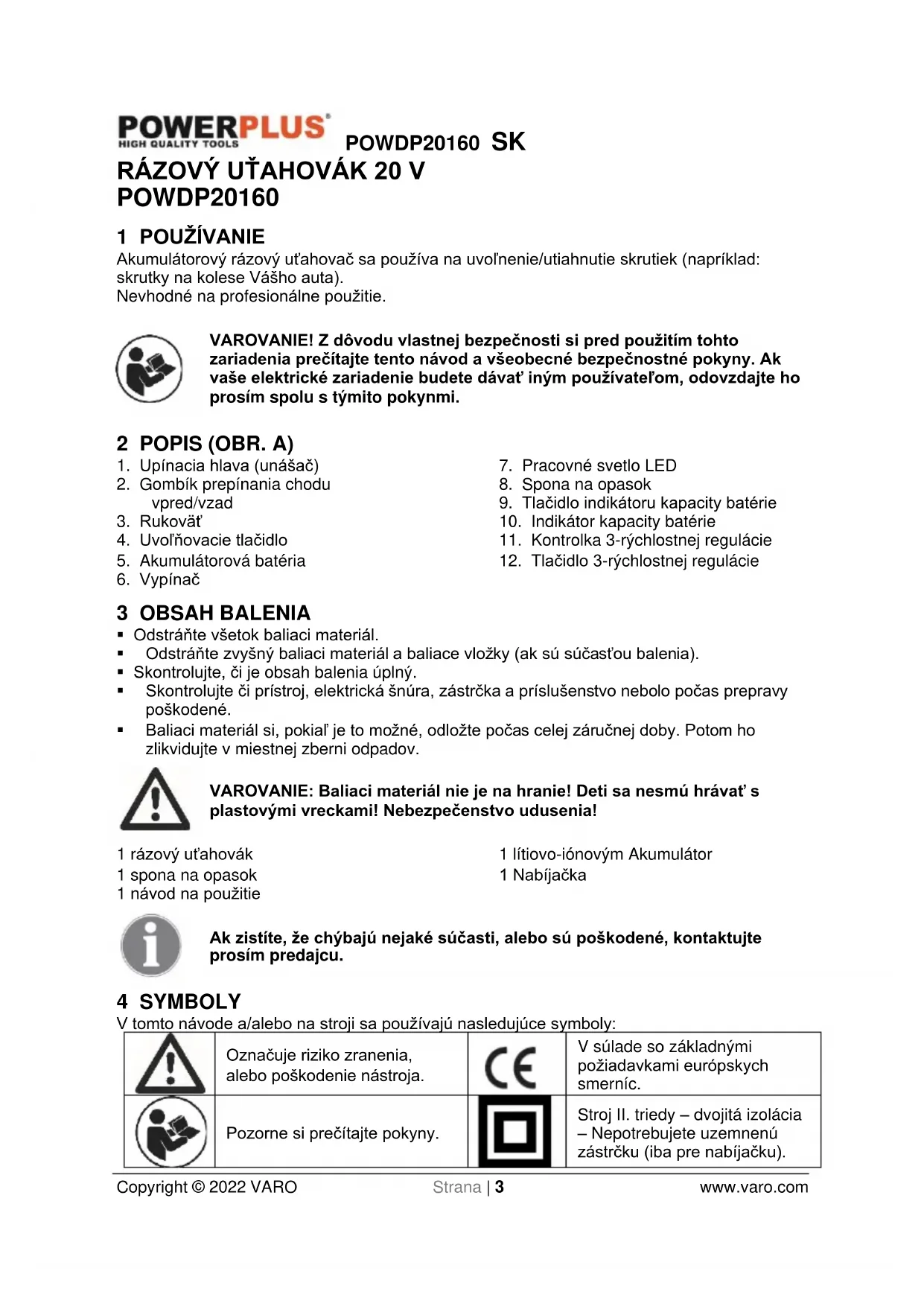

RÁZOVÝ UŤAHOVÁK 20 V

POWDP20160

1 POUŽÍVANIE

Akumulátorový rázový ut'ahovač sa používa na uvoľnenie/utiahnutie skrutiek (napríklad: skrutky na kolese Vášho auta).

Nevhodné na profesionálne použitie.

VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávat' iným používatel'om, odovzdajte ho prosím spolu s týmito pokynmi.

2 POPIS (OBR. A)

1. Upínacia hlava (unášač)
2. Gombík prepínania chodu vpred/vzad
3. Rukovät
4. Uvolňovacie tlačidlo
5. Akumulátorová batéria

6. Vypínač

7. Pracovné svetlo LED

8. Spona na opasok
9. Tlačidlo indikátoru kapacity batérie
10. Indikátor kapacity batérie
11. Kontrolka 3-rýchlostnej regulácie
12. Tlačidlo 3-rýchlostnej regulácie

3 OBSAH BALENIA

• Odstráňte všetok baliaci materiál.
• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).
  ■ Skontrolujte, či je obsah balenia úplný.
• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.
• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov.

VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávat's plastovými vreckami! Nebezpečenstvo udusenia!

1 rázový uťahovák
1 spona na opasok
1 návod na použitie

1 lítiovo-iónovým Akumulátor
1 Nabíjačka

Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

	Označuje riziko zranenia, alebo poškodenie nástroja.			V súlade so základnými požiadavkami európskych smerníc.
	Pozorne si prečítajte pokyny.			Stroj II. triedy – dvojitá izolácia – Nepotrebujete uzemnenú zástrčku (iba pre nabíjačku).

	Okolitá teplota max. 40 °C (iba pre batériu).		Nabíjačku ani akumulátorovú batériu nevystavujte vode.
	Batériu a nabíjačku používajte iba zatvorených miestnostiach.		Akumulátorovú batériu ani nabíjačku nespal'ujte.

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovat'. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

5.1 Pracovná plocha

• Pracovnú plochu udržiavajte v čistote a dobre osvetlenú. Neporiadok a prítmie na pracovisku zvyšuje riziko úrazov.
• Elektrické náradie nepoužívajte vo výbušných prostrediach, obsahujúcich napríklad horľavé tekutiny, plyny alebo prach. Elektrické náradie spôsobuje iskrenie, ktoré môže zapálit' prach alebo výpary.
• Pri používaní elektrického náradia sa nesmú v blízkosti nachádzat' deti a okoloidúci. Mohli by odpútavať vašu pozornosť a náradie by ste nemali pod kontrolou.

• Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku.
• Vidlice elektrického náradia musia zodpovedať siet'ovej zásuvke. Vidlicu nikdy neupravujte žiadnym spôsobom. Nepoužívajte s uzemneným elektrickým náradím (pripojeným k uzemneniu) žiadne adapté vidlice. Používanie nepozmeňovaných vidlíc zodpovedajúcich siet'ovým zásuvkám znižuje riziko úrazu elektrickým prúdom.
• Nedotýkajte sa uzemnených povrchov a povrchov, spojených s uzemnením, ako sú potrubia, radiátory, sporáky alebo chladničky. Ak ste uzemnený alebo spojený s uzemnením, hrozí vám zvýšené riziko úrazu elektrickým prúdom.
• Elektrické náradie nesmie byť vystavené dažďu ani vlhkým podmienkam. Prienik vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
  Kábel sa nesmie nadmerne zaťažovať. Kábel nikdy nepoužívajte na prenášanie, t’ahanie alebo vyt’ahovanie vidlice elektrického náradia. Kábel nesmie byť vystavený pôsobeniu tepla, oleja, ostrých hrán alebo pohyblivých dielov. Poškodené alebo zapletené káble zvyšujú riziko úrazu elektrickým prúdom.
• Pri používaní elektrického náradia vo vonkajšom prostredí používajte predlžovací kábel vhodný na vonkajšie použitie. Používanie šnúry vhodnej na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

• Pri používaní elektrického náradia bud'te vždy ostražitý, sledujte čo robíte a riad'te sa zdravým úsudkom. Elektrické náradie nepoužívajte, ak ste unavený, alebo ak ste pod vplyvom liekov, alkoholu alebo drog. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' závažný osobný úraz.

• Používajte bezpečnostné pomôcky. Vždy noste chránič očí. Používaním bezpečnostných pomôcok, ako je protiprachová maska, nekízavá bezpečnostná obuv, tvrdá prilba alebo chrániče uší za každých podmienok sa znižuje riziko osobných úrazov.

• Zabráňte náhodnému uvedeniu do činnosti. Pred pripojením do siete sa uistite, že vypínač je vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo pripojovanie elektrického náradia so zapnutým vypínačom zvyšuje riziko úrazov.

• Pred zapnutím elektrického náradia odstráňte akékol'vek nastavovacie kl'úče a iné nástroje. Kl'úč a nástroje, ktoré zostanú pripevnené k rotujúcemu dielu elektrického náradia môžu spôsobit' úraz.
• Nenakláňajte sa príliš. Vždy musíte mať spol’ahlivú oporu a rovnováhu. Zlepšuje sa tým ovládatel’nosť elektrického náradia v neočakávaných situáciách.
• Bud'te vhodne oblečený. Nenoste vol'né odevy ani šperky. Nepribližujte sa vlasmi, odevmi ani rukavicami k pohyblivým dielom. Vol'né odevy, šperky alebo dlhé vlasy môžu zachytit' pohyblivé diely.
• Ak sa používajú aj pomôcky na pripojenie odsávačov a zberačov prachu, uistite sa, že sú riadne pripojené a správne sa používajú. Používaním týchto pomôcok možno znížit nebezpečenstvo spôsobované prachom.

• Pri použití elektrického náradia nevynakladajte nadmernú silu. Používajte správne elektrické náradie pre vaše použitie. Správne elektrické náradie zvládne prácu lepšie a bezpečnejšie, s rýchlostou, na ktorú bolo navrhnuté.
• Nepoužívajte elektrické náradie ak sa vypínačom nezapína alebo nevypína. Elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opravit.
• Pred akýmkol'vek nastavovaním, výmenou doplnkov alebo odložením elektrického náradia odpojte vidlicu od napájacieho napätia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného uvedenia elektrického náradia do činnosti.
• Nepoužívané elektrické náradie uchovávajte mimo dosahu detí a nedovol'te, aby osoby neoboznámené s elektrickým náradím alebo s týmito pokynmi, používali toto elektrické náradie. Elektrické náradie je nebezpečné v rukách nepoučených používatel'ov.
• Elektrické náradie riadne udržiavajte. Skontrolujte, či pohyblivé diely nie sú vyosené alebo či sa nezadierajú, či nie sú poškodené diely a či nemajú žiadne iné nedostatky, ktoré môžu ovplyvnit' funkčnost' elektrického náradia. V prípade poškodenia sa elektrické náradie musí pred opätovným použitím opraviť. Veľa úrazov spôsobujú nedostatočne udržiavané elektrické náradie.
  Náradie sa musí udržiavať v naostrenom a čistom stave. Riadne udržiavané rezné nástroje s ostrými reznými hranami majú menšiu náchylnosť k zadieraniu a ľahšie sa ovládajú.
• Elektrické náradie, doplnky a nástrojové koncovky a pod. používajte v súlade s týmito pokynmi a spôsobom, zamýšľaným pre daný druh elektrického náradia, berúc na zretel' pracovné podmienky a na prácu, ktorá sa má vykonávať. Používanie elektrického náradia na iné operácie ako tie, pre ktoré je určené, môže spôsobit' nebezpečnú situáciu.

5.5 Používanie akumulátorového náradia a starostlivost' oň

Nabíjajte iba pomocou nabíjačky určenej výrobcom. Nabíjačka vhodná pre jeden typ akumulátorovej batérie môže pri použití s iným typom akumulátorovej batérie predstavovať riziko požiaru.
- Elektrické náradie používajte iba so špeciálne určenými akumulátorovými batériami. Použitie akýchkol'vek iných akumulátorových batérií môže spôsobit' riziko zranenia a požiaru.
- Ak sa akumulátorová batéria nepoužíva, uchovávajte ju mimo dosahu iných kovových predmetov, ako sú kancelárske sponky, mince, klůče, kince, skrutky alebo iné malé kovové predmety, ktoré umožňujú skratovanie pólov. Skratovanie pólov akumulátora môže spôsobit popálenie alebo požiar.
- Za nevhodných podmienok môže z akumulátora unikať tekutina; vyhnite sa kontaktu. Ak dôjde k náhodnému kontaktu, opláchnite postihnuté miesto vodou. Ak sa tekutina dostane

POWDP20160 SK

do očí, vyhl'adajte lekársku pomoc. Tekutina vytekajúca z batérie môže spôsobit podráždenie alebo popálenie.

• Nepoužívajte akumulátor ani náradie, ktoré je poškodené alebo upravené. Poškodené alebo upravené akumulátory môžu vykazovať nepredvídateľné správanie, ktoré môže spôsobit’ požiar, výbuch alebo riziko zranenia.
• Nevystavujte akumulátor ani náradie ohňu ani nadmernej teplote. Vystavenie ohňu alebo teplote nad 130 °C môže spôsobit výbuch.
• Dodržujte všetky pokyny na nabíjanie a nenabíjajte akumulátor ani náradie mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo špecifikovaného rozsahu môže poškodit' akumulátor a zvýšiť riziko požiaru.

5.6 Servis

- Servis elektrického náradia zverte kvalifikovanému opravárovi. Môžu sa používať iba rovnaké náhradné diely. Zaručíte tak, že bude zachovaná bezpečnosť elektrického náradia.

• Pri vykonávaní práce na miestach, kde by rezný nástroj mohol príst do kontaktu so skrytým káblom, držte elektrický nástroj za izolovanú rukovät. Neizolované kovové diely nástroja môžu byť pod napätím, ak dôjde ku kontaktu so „živým“ vodičom, a operátor môže utrpiet’ úraz elektrickým prúdom.
• Veľkost' skutočného krútiaceho momentu sa môže lišit' v závislosti od čistoty a stavu závitov a d'alších činitel'ov. Pri ut'ahovaní chúlostivých súčastí skontrolujte pomocou mechanického momentového klúča skutočný krútiaci moment aplikovaný na upevňovací prvok
• Vrták nechajte vychladnút' skôr, než sa ho budete dotýkat', vymieňat' alebo nastavovat'. Vrtáky sa pri používaní veľmi zohrievajú a môžu vás popálit'.
  Nálepky a firemné štítky ponechajte na nástroji. Sú na nich uvedené dôležité bezpečnostné informácie.
• Vyhýbajte sa náhodnému spusteniu nástroja. Pripravte sa začat' pracovat' pred zapnutím nástroja.
  Nástroj nepoložte, až kým sa úplne nezastaví. Pohyblivé diely sa môžu zachytit o povrch a nástroj sa môže stat' neovládatel'ný.
• Ručné elektrické náradie pri používaní pevne držte oboma rukami na odolanie rozbehovému momentu.
• Nástroj nenechávajte bez dozoru, keď je pripojený akumulátor. Pred odchodom nástroj vypnite a vyberte akumulátor.
  Nabíjačka sa počas používania zohrieva. Nabíjačka sa môže zohriat na nebezpečné úrovne a vytvorit nebezpečenstvo požiaru, ak nebude dostatočne vetraná, v dôsledku elektrickej poruchy alebo ak sa použiva v horúcom prostredí. Nabíjačku neumiestňujte na horľavý povrch. Vetracie otvory na nabíjačke neblokujte. Nabíjačku v žiadnom prípade neumiestňujte na koberce alebo handry; sú nielen horľavé, ale pod nabíjačkou tiež blokujú vetracie otvory. Nabíjačku umiestnite na stabilný, pevný nehorľavý povrch (ako napríklad stabilný kovový pracovný stôl alebo betónová podlaha) minimálne 30 cm od všetkých horľavých predmetov, ako napríklad záclony alebo steny. Na pracovisku by ste mali mať hasiaci prístroj a detektor dymu. Nabíjačku a akumulátor počas nabíjania často sledujte.
  ■ Tento výrobok nie je hračka. Uchovávaite ho mimo dosahu detí.
• Výstrahy, bezpečnostné opatrenia a pokyny opísané v tomto návode na použitie nemožno aplikovat' na všetky možné podmienky a situácie, ktoré sa môžu vyskytnút'. Operátor musí vediet', že zdravý úsudok a opatrnosť sú činitele, ktoré do tohto výrobku nemožno vložit', ale musí ich mat' operátor.

7 DOPLNKOVÉ BEZPEČNOSTNÉ POKYNY PRE BATÉRIE A NABÍJAČKY

Používajte iba akumulátory a nabíjačky, ktoré sú použiteľné pre toto zariadenie.

7.1 Batérie

• Nikdy neotvárajte zo žiadneho dôvodu.
• Neskladujte na miestach, kde môže teplota prekročit' 40 °C.
• Nabíjajte len pri okolitej teplote v rozsahu od 4 do 40 °C.
• Batérie skladujte na chladnom a suchom mieste (5 – 20 °C). Batérie nikdy neskladujte vo vybitom stave.
• Pre lítium-iónové batérie je lepšie pravidelne ich vybit' a nabit' (aspoň 4-krát ročne). Ideálne nabitie pre dlhodobé skladovanie vašej lítium-iónovej batérie je 40 % kapacity.
• Pri likvidácii batérií sa riad'te pokynmi uvedenými v časti „Ochrana životného prostredia“.
• Neskratujte. Ak sa prostredníctvom náhodného kontaktu s kovovým predmetom vytvorí spojenie medzi kladným (+) a záporným (-) pólom, batéria sa zoskratuje a pretekajúci intenzívny prúd spôsobí vytvorenie tepla, čo môže spôsobit' prasknutie alebo požiar.
• Nezohrievajte. Ak batériu zahrejete na teplotu vyššiu ako 100 °C, môžu sa poškodit' tesnenia, izolácia a iné polymérové komponenty, čo spôsobí únik elektrolytickej kvapaliny alebo vnútorný skrat, s následným vysokým zahriatím vedúcim k prasknutiu alebo vznieteniu batérie. Batérie okrem toho nezahadzujte do ohňa. Mohlo by to spôsobit' výbuch alebo intenzívne horenie.
• V extrémnych podmienkach môže dôjst' k úniku kvapaliny z batérie. Ak si na batérii všimnete uniknutú kvapalinu, postupujte nasledovne:
  – Kvapalinu opatrne poutierajte handričkou.
  – Zabráňte kontaktu s pokožkou.
  –V prípade kontaktu s kožou alebo očami sa riad'te týmito pokynmi:

√ V prípade kontaktu s očami, vyplachujte vel'kým množstvom čistej vody minimálne 10 minút. Obrátte sa na lekára.

Nebezpečenstvo požiaru! Kontakty odpojenej batérie neskratujte. Batériu nespal'ujte.

7.2 Nabíjačky

• Nikdy nenabíjajte nedobíjateľné batérie.
• Poškodené káble okamžite vymeňte.
  ■ Nevystavujte vode.
  ■ Nabíjačku neotvárajte.
• Do nabíjačky nepichajte.
  Nabíjačka je určená len na použitie vo vnútri.

8 PRVKY

Výhody lítium-iónových batérií:

• Lítium-iónové batérie majú vyšší pomer kapacity/hmotnosti (viac energie na menej t'ažšiu, kompaktnejšiu batériu).
• bez pamät'ového efektu (strata kapacity po niekol'kých cykloch nabitia/vybitia) ako iné typy batérií (Ni-Cd, Ni-MeH atd').

- obmedzené samovybíjanie (pozrite aj čast' Skladovanie).

8.2 Gombík prepínania chodu vpred/vzad (vol'ba smeru rotácie doprava/dol'ava) (2) Váš nástroj má gombík prepínania chodu vpred/vzad nad hlavným vypínačom.

UPOZORNENIE: Aby ste predišli poškodeniu prevodovky, vždy nechajte skľučovadlo úplne zastaviť a až potom meňte smer rotácie alebo zvol’te inú rýchlost’ (vysokú-nízku). Ak chcete pohyb zastaviť, pustite vypínač spustenia.

8.3 Menitel'ná rýchlost'

Váš nástroj je vybavená regulátorom rýchlosti. Rýchlost' rotácie a točivý/ut'ahovací moment sa bude zvyšovať/znižovať v závislosti od tlaku vyvíjanom na vypínač.

8.4 Pracovné svetlo LED (7)

Náradie má vpredu 3 LED svetlá.

8.5 Nastavenie rýchlosti

Toto náradie má tlačidlo na nastavenie rýchlosti a krútiaceho momentu. Tlačidlo nastavenia rýchlosti (12) umožňuje vybrat 3 rýchlosti.

8.6 Termoplastická mäkká rukovät'

Váš nástroj je vybavená termoplastickou gumovou mäkkou rukovätou a ochrannými čast'ami. TPR (termoplastická guma) je elastická, tlmí nárazy a nepoškodzuje životné prostredie (je recyklovateľná).

9 PREVÁDZKA

Batéria pre toto náradie má kvôli prevencii problémom len nízky stupeň nabitia, preto ju pred prvým použitím budete musieť nabit'.

Poznámka: Batérie nedosiahnu plnú kapacitu pri prvom nabíjaní. Úplne nabitie batérie sa dosiahne až po niekol'kých cykloch. Batéria by sa mala nabíjat' iba vo vnútri.

Batéria sa po normálnom používaní musí nabíjať na plnú kapacitu približne 1 hodinu.

Nabíjačku neumiestňujte na príliš horúce alebo studené miesto. Najlepšie je pri normálnej izbovej teplote. Ked' sa batéria úplne nabije, odpojte nabíjačku od napájacieho zdroja a akumulátorovú batériu z nabíjačky vyberte.

Poznámka:

1. Akumulátorovú batériu nechajte pred nabíjaním úplne vychladnút.

2. Akumulátorovú batériu pred nabíjaním skontrolujte. Ak je akumulátorová batéria popraskaná alebo tečie, nenabíjajte ju.

9.1.1 Indikácie pre nabíjanie (obr. 1)

Nabíjačku pripojte k elektrickej zásuvke:

• Svieti zelená kontrolka: pripravené na nabíjanie.
  ■ Bliká červená kontrolka: nabíja sa.
  ■ Svieti zelená kontrolka: nabíjanie je dokončené.
• Svieti zelená aj červená kontrolka: akumulátor alebo nabíjačka sú poškodené.

POWDP20160 SK

Poznámka: Ak batéria riadne nepasuje, odpojte ju a podl’a tabul’ky špecifikácii skontrolujte, či máte správny model pre túto nabíjačku. Nenabíjajte žiadnu inú akumulátorovú batériu ani akumulátorovú batériu, ktorá riadne nepasuje do nabíjačky.

1. Nabíjačku a akumulátor počas pripojenia často sledujte.
2. Nabíjačku po skončení nabíjania odpojte a vyberte z nej akumulátor.
3. Pred použitím nechajte akumulátor úplne vychladnút'.
4. Nabíjačku aj akumulátor uložte vnútri a mimo dosahu detí.

POZNÁMKA: Ak je batéria po nepretržitom používaní v nástroji horúca, nechajte ju pred nabíjaním vychladnút' na izbovú teplotu. Predlíži sa tým životnosť vašich batérií.

POZNÁMKA: Akumulátorovú batériu vyberte rukou zo stojana nabíjačky, a to tak, že stlačíte uvoľňovacie tlačidlo batérie a súčasne budete akumulátorovú batériu vyt'ahovat'.

9.2 Indikátor nabitia akumulátora (obr. 1a)

Na akumulátore sú indikátory jeho nabitia. Stav nabitia akumulátora môžete skontrolovať stlačením tlačidla (9). Pred použitím zariadenia stlačte spúšť a skontrolujte, či je akumulátor úplne nabitý, aby zariadenie mohlo správne fungovať.

Tieto 3 kontrolky LED ukazujú stav nabitia akumulátora:

Svietia 3 kontrolky LED: Akumulátor je úplne nabitý.

Svietia2 kontrolky LED: Akumulátor nabitý na 60 %.

Svieti 1 kontrolka LED: Akumulátor je takmer vybitý.

9.3 Vloženie a vybratie batérie (obr. 2)

VAROVANIE: Pred vykonávaním akýchkol'vek úprav zabezpečte, aby bola vřtačka vypnutá a volič rotácie bol v stredovej polohe.

Nástroj držte v jednej ruke a druhou rukou držte akumulátor (5).
Vkladanie: Akumulátor zatlačte a zasuňte do portu na akumulátor a pred začatím prevádzky skontrolujte, či uvolňovacia západka na zadnej strane akumulátora zapadla na svoje miesto a či je akumulátor zaistený.
- Vyberanie: Zatlačte na uvolňovaciu západku na akumulátore a súčasne ho vytiahnite von.

9.4 Spona na opasok (obr. 3)

■ Spona na opasok (8) je vhodná na dočasné zavesenie náradia.

UPOZORNENIE: Aby ste znížili riziko vážneho zranenia, pred akýmkol'vek nastavením alebo odstránením/inštaláciou náradia alebo príslušenstva vypnite náradie a odpojte akumulátor.

UPOZORNENIE: Aby ste znížili riziko vážneho zranenia, NEVEŠAJTE náradie nad hlavu ani na háčik na opasok. Na zavesenie náradia je možné použit' iba na to určený pracovný pás.

UPOZORNENIE: Aby ste znížili riziko vážneho zranenia, uistite sa, že skrutka, ktorá drží háčik na opasok, je bezpečne zaistená.

POWDP20160 SK

- Pri pripevňovaní alebo výmene spony na opasok (8) používajte iba dodanú skrutku. Uistite sa, že skrutka je pevne dotiahnutá. Sponu na opasok je možné pripevnit na obidve strany náradia pomocou dodanej skrutky tak, aby náradie mohli pohodlne používat' l'aváci aj praváci. Ak sponu na opasok nepoužívate, môžete iu z náradia odstránit'.

- Ak chcete hák na opasok alebo sponu na opasok presunúť, odstráňte skrutku, ktorou je prvok pripevnený, a potom ho pripevnite na opačnej strane nástroja. Nezabudnite skrutku pevne dotiahnuť.

9.5 Vol'ba správneho nástrčného kl'úča

Vždy zvol'te správnu vel'kosť klúčov pre skrutky a matice. Nesprávna vel'kosť spôsobí nesprávne dotiahnutie a zlé využitie krútiaceho momentu alebo môžete poškodit' skrutku alebo maticu.

9.6 Inštalácia alebo vybratie nástrčného kl'úča (obr. 4)

• Pred každou výmenou klůča sa uistite, že náradie je vypnuté a akumulátor je vytiahnutý zo zariadenia.
• Nástrčný klúč upevníte jednoducho nasadením na upínaciu hlavu stroja, kým nezapadne. Klúč vytiahnite jednoducho potiahnutím.

9.7 Spínač (6)

Hlavný vypínač možno zablokovat' vo VYP, polohe.

Toto vám pomôže znížit možnosť náhodného spustenia, ked zariadenie nepoužívate. Hlavný vypínač zablokujte tak, že gombík otáčania umiestnite do stredovej polohy.

9.7.2 Smer otáčania (obr. 6)

Smer otáčania sa ovláda gombíkom, ktorý je umiestnený nad hlavným vypínačom.

Doprava: Na zvolenie smeru otáčania vpred, uvoľnite hlavný vypínač a páku prepínania smeru vpred/vzad zatlačte doľava.

9.7.3 Menitel'ná rýchlost'

Tento nástroj má spínač menitelnej rýchlosti, ktorý dodáva vyššiu rýchlost' a točivý moment so zvyšovaním tlaku na hlavný vypínač.

Rýchlost sa reguluje silou stlačenia hlavného vypínača.

9.8 Nastavenie rýchlosti

Náradie má tri rýchlosti. Stlačte okrúhle tlačidlo na paneli ukazovatel'a rýchlosti a príslušne zmeňte rýchlost'

Panel zobrazenia rýchlosti zobrazuje nižšie uvedené informácie:

Svetlo	Svetelné indikátory	Stav
Prvé svetlo svieti		Rýchlost' jedna: 0 – 1300/min
Druhé svetlo svieti		Rýchlost' dva: 0 – 2000/min
Tretie svetlo svieti		Rýchlost' tri: 0 – 2900/min

9.9 Svetlo LED (obr. 7)

Tento nástroj má v prednej časti 3 svetelné zdroje LED.

Pracovné svetlo LED sa môže rozsvietit' pred spustením motora, ak zľahka stlačíte spínač, čím osvetlíte pracovnú oblast', aby ste si ju mohli najprv skontrolovat' a svetlo bude nadalej svietit' aj počas prevádzky.

VAROVANIE: Nepozerajte sa priamo do svetelného lúča. Lúčom nikdy nemierte na osoby alebo predmety, okrem obrobku.

Lúčom nemierte zámerne na personál a treba zabezpečit', aby nebol namierený do očí osôb dlhšie ako 0,25 s.

10 ČISTENIE A ÚDRŽBA

10.1 Čistenie

• Ventilačné otvory stroja udržiavajte čisté, aby ste zabránili prehriatiu motora.
• Plášť stroja čistite pravidelne mäkkou handričkou, najlepšie po každom použití.
  ■ Ventilačné otvory udržiavajte v čistom stave bez prachu a nečistôt.
• Ak nečistoty neschádzajú, použite mäkkú handričku namočenú vo vode so saponátom.
• Nepoužívajte rozpúšťadlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšťadlá môžu poškodit' plastové diely.

10.2 Údržba

- Naše stroje boli zhotovené tak, aby fungovali dlhú dobu pri minimálnej údržbe. Nepretržitá uspokojivá prevádzka závisí od správnej starostlivosti o stroj a od pravidelného čistenia.

11 TECHNICKÉ ÚDAJE

Model č.	POWDP20160
Menovité napätie (jednosmerný prúd)	20 V
Otáčky	0 – 1300/0 – 2000/0 – 2900 min-1
Počet úderov	0 – 4350 úderov/min
Upínanie nástrojov	1/2”
Max. krútiaci moment	Max. dot’ahovací moment 2/100/220 Nm

12 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

Hladina akustického tlaku LpA 87 dB(A)

• Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenia prvým používatelom.
• Táto záruka zahíňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahíňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.
• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.
  ■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
• Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.
• Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
  Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
• Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek atd').
• Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.
• Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.
• Váš nástroj musíte nabíjať minimálne 1x mesačne, aby nástroj optimálne fungoval.

14 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymenit, nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom.

Odpad z elektrických výrobkov sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zberňa na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

15 VYHLÁSENIE O ZHODE

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – BELGICKO vyhlasuje, že

výrobok: Akumulátorový rázový uťahovač 20 V

obchodná známka: PowerPlus

model: POWDP20150

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkolívek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):

2011/65/EU

2006/42/EC

2014/30/EU

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

EN62841-1:2015

EN62841-2-2:2014

EN55014-1:2017

EN55014-2:2015

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Nižšie podpísaný koná v mene výkonného riaditel'a spoločnosti,

Mertens Ludo

Ludo Mertens

Regulačné záležitosti – Compliance Manager
