MP132 - Kosačka na trávu SCHEPPACH - Bezplatný návod na obsluhu

Značka	Scheppach
Model	MP132
Typ produktu	Benzínová kosačka na trávu
Motor	4-takt, vzduchom chladený, 132 cm³, 2,5 kW (3,4 k), 2800 ot./min
Palivo	Bezolovnatý benzín (max. 5% bioetanol)
Objem nádrže	0,8 l
Motorový olej	SAE 30 alebo 10W30, objem 0,4 l
Šírka kosenia	42 cm
Výška kosenia	25 až 75 mm, 7 polôh
Objem zberného koša	45 l
Hmotnosť	23,5 kg
Hladina akustického tlaku (LpA)	79,8 dB(A)
Hladina akustického výkonu (LWA)	91,3 dB(A)
Vibrácie (ruka-rameno)	8,125 m/s²
Funkcie	Mulčovanie, samohybná, zberný kôš, zadný výhoz
Bezpečnosť	Brzda motora, páka zastavenia motora, ochranný kryt, uzamknutie koša
Údržba	Ročná výmena oleja, vzduchový filter každých 25 h, sviečka každých 50 h, brúsenie alebo výmena noža
Náhradné diely (príklad)	Nôž kosačky – Ref. 7911200602
Záruka	Zákonná záruka, opotrebiteľné diely nie sú kryté

Často kladené otázky - MP132 SCHEPPACH

Ako namontovať riadidlá kosačky MP132?

Pripevnite spodný oblúk riadidiel ku kosačke pomocou skrutiek s guľatou hlavou, podložiek a plastových hviezdicových matíc. Potom pripevnite horný oblúk na spodný oblúk rovnakými prvkami. Zaveste lanko štartéra na háčik a upevnite káble dodanými sponami.

Aký olej použiť a ako skontrolovať hladinu oleja?

Použite motorový olej SAE 30 alebo 10W30. Položte kosačku na rovný povrch, odskrutkujte mierku oleja, utrite ju, vložte späť bez zaskrutkovania, potom ju vytiahnite a odčítajte hladinu. Hladina by mala byť medzi min a max.

Ako naštartovať motor kosačky?

Uistite sa, že je zapojený kábel zapaľovania. Držte páku zastavenia motora stlačenú proti rukoväti a potom silno potiahnite šnúru štartéra. V chladnom počasí použite sýtič (tlačidlo).

Ako nastaviť výšku kosenia?

Nastavenie sa vykonáva pomocou centrálnej páky. Vytiahnite páku smerom von, vyberte jednu zo 7 výšok (25 až 75 mm), potom ju uvoľnite, aby sa zaistila. Motor musí byť vypnutý.

Ako používať funkciu mulčovania?

Odstráňte zberný kôš, ak je nasadený. Umiestnite mulčovací adaptér do výhozu a zatvorte klapku výhozu. Mulčovanie funguje najlepšie na krátkej tráve.

Ako vypustiť motorový olej?

Vyprázdnite palivovú nádrž. Umiestnite nádobu pod kosačku, odskrutkujte mierku oleja a nakloňte kosačku na vypustenie starého oleja. Naplňte 0,4 l nového oleja SAE 30.

Ako vymeniť kosiaci nôž?

Noste ochranné rukavice. Vyprázdnite palivovú nádrž. Odskrutkujte skrutku upevnenia noža, vyberte starý nôž a namontujte nový (ref. 7911200602). Utiahnite skrutku na 45 Nm.

Ako vyčistiť kosačku po použití?

Použite vodnú prípojku (w) na čistenie spodnej časti kosačky: pripojte hadicu, naštartujte motor na 30 sekúnd, potom zastavte. Očistite vrchnú časť handrou. Nikdy nepoužívajte vysokotlakový čistič ani rozpúšťadlá.

Ako pripraviť kosačku na zimné uskladnenie?

Vyprázdnite palivovú nádrž a nechajte motor bežať, kým sa nespotrebuje. Vypustite olej z teplého motora. Vyberte sviečku, nalejte 20 ml oleja do valca, potom vložte sviečku späť. Očistite zariadenie a uskladnite ho na vetranom mieste.

Čo robiť, ak motor neštartuje?

Skontrolujte, či je stlačená páka zastavenia motora. Skontrolujte hladinu benzínu, zapaľovaciu sviečku (v prípade potreby vymeňte) a vzduchový filter. V chladnom počasí použite sýtič. Ak problém pretrváva, obráťte sa na servis.

NÁVOD NA OBSLUHU MP132 SCHEPPACH

Akustický výkon L_WA = 91,3 dB(A)

Pokyny ke správnému sečení

Vysvetlenie symbolov na prístroji

		Prečitajte si, pochopte a dodržiavajte všetky výstražné upozornenia.
		Pred uvedením do prevádzky si prečitajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!
		Nekoste smerom hore ani dole po svahu.
		Pred prevádzkou kosačky na trávu odstráňte malé časti ležiace okolo, ktoré by mohli byť vymrštené do okolia.
		Nebezpečenstvo spôsobené vymršťovaním častí pri bežiacom motore.
		Zabezpečte, aby iné osoby dodržiavali dostatočnú bezpečnostnú vzdialenost'.
		Pred vykonaním údržbárskych prác odstráňte koncovku zapaľovacieho kábla.
		Udržiavajte ruky a nohy v bezpečnej vzdialenosti od rotujúcich nožov.
		Dôležité. Výfukové plyny sú jedovaté, preto motor nepoužívajte v nevetraných oblastiach
		Pozor, horúci povrch – nebezpečenstvo popálenia
		Používajte ochranu sluchu a ochranu očí!
		POZOR! Prevádzkové látky sú horľlavé a výbušné – nebezpečenstvo popálenia. Netankujte pri horúcom alebo bežiacom motore.
		Objem nádrže
		Motorový olej
		Dĺžka noža. Max. šírka kosenia
		Zaručená hladina akustického výkonu zariadenia.
		Výrobok zodpovedá platným európskym smerniciam.
		Primerové tlačidlo pre studený štart
		Kontrola hladiny oleja
		DRIVE – hnacia páka STOP – páka motorovej brzdy

Obsah:

1. Úvod....92
2. Popis prístroja....92
3. Rozsah dodávky 92
4. Správny spôsob použitia 93
5. Bezpečnostné upozornenia....93
6. Technické údaje....95
7. Pred uvedením do prevádzky....96
8. Obsluha 96
9. Čistenie, údržba 99
10. Skladovanie.... 101
11. Likvidácia a recyklácia 102
12. Odstraňovanie porúch.... 102

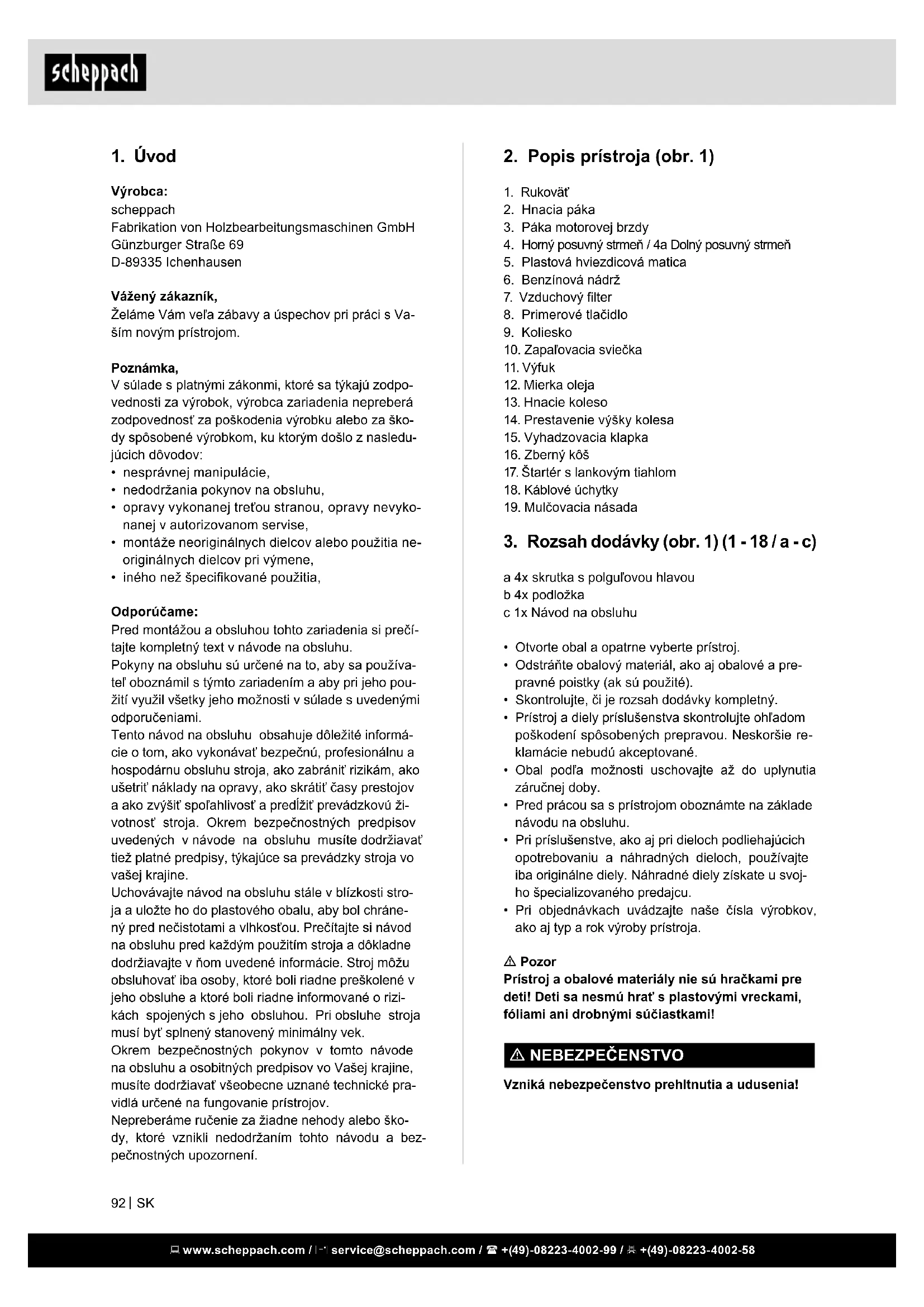

1. Úvod

Výrobca:

scheppach

Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

Poznámka,

V súlade s platnými zákonmi, ktoré sa týkajú zodpovednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujúcich dôvodov:

• nesprávnej manipulácie,
• nedodržania pokynov na obsluhu,
• opravy vykonanej tretou stranou, opravy nevykonanej v autorizovanom servise,
• montáže neoriginálnych dielcov alebo použitia ne-originálnych dielcov pri výmene,
• iného než špecifikované použitia,

Odporúčame:

Pred montážou a obsluhou tohto zariadenia si prečítajte kompletný text v návode na obsluhu.

Pokyny na obsluhu sú určené na to, aby sa používatel' oboznámil s týmto zariadením a aby pri jeho použití využil všetky jeho možnosti v súlade s uvedenými odporučeniami.

Tento návod na obsluhu obsahuje dôležité informácie o tom, ako vykonávať bezpečnú, profesionálnu a hospodárnu obsluhu stroja, ako zabrániť rizikám, ako ušetrit’ náklady na opravy, ako skrátiť časy prestojov a ako zvýšit’ spoľahlivosť a predížit’ prevádzkovú životnosť stroja. Okrem bezpečnostných predpisov uvedených v návode na obsluhu musíte dodržiavať tiež platné predpisy, týkajúce sa prevádzky stroja vo vašej krajine.

Uchovávajte návod na obsluhu stále v blízkosti stroja a uložte ho do plastového obalu, aby bol chráne-ný pred nečistotami a vlhkost'ou. Prečítajte si návod na obsluhu pred každým použitím stroja a dôkladne dodržiavajte v ñom uvedené informácie. Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškolené v jeho obsluhe a ktoré boli riadne informované o rizikách spojených s jeho obsluhou. Pri obsluhe stroja musí byť splnený stanovený minimálny vek.

Okrem bezpečnostných pokynov v tomto návode na obsluhu a osobitných predpisov vo Vašej krajine, musíte dodržiavať všeobecne uznané technické pravidlá určené na fungovanie prístrojov.

Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnostných upozornení.

2. Popis prístroja (obr. 1)

1. Rukovät
2. Hnacia páka
3. Páka motorovej brzdy
4. Horný posuvný stmeň / 4a Dolný posuvný stmeň
5. Plastová hviezdicová matica
6. Benzínová nádrž
7. Vzduchový filter
8. Primerové tlačidlo
9. Koliesko
10. Zapal'ovacia sviečka
11. Výfuk
12. Mierka oleja
13. Hnacie koleso
14. Prestavenie výšky kolesa
15. Vyhadzovacia klapka
16. Zberný kôš
17. Štartér s lankovým tiahlom
18. Káblové úchytky
19. Mulčovacia násada

3. Rozsah dodávky (obr. 1) (1 - 18 / a - c)

a 4x skrutka s polguľovou hlavou

b 4x podložka

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte obalový materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. Neskoršie reklamácie nebudú akceptované.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
• Pred prácou sa s prístrojom oboznámte na základe návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch, používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby prístroja.

⚠ Pozor

Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrat' s plastovými vreckami, fóliami ani drobnými súčiastkami!

⚠ NEBEZPEČENSTVO

Vzniká nebezpečenstvo prehltnutia a udusenia!

4. Správny spôsob použitia

Stroj zodpovedá platnej smernici ES o strojových zariadeniach.

Pred začiatkom práce musia byt' na stroji namontované všetky ochranné a bezpečnostné zariadenia.

• Prevádzkovatel' zodpovedá na pracovisku tretím stranám.
• Stroj je určený iba na obsluhu jednou osobou.
• Dodržiavajte všetky bezpečnostné upozornenia a upozornenia na nebezpečenstvá na stroji.
• Všetky bezpečnostné upozornenia a upozornenia na nebezpečenstvá na stroji udržiavajte v čitatelnom stave.
• Stroj používajte iba v technicky bezchybnom stave, v súlade s určením, za zohl'adnenia bezpečnosti a vedomia možných rizík a za dodržiavania návodu na obsluhu!
• Okamžite odstráňte (nechajte odstránit') hlavne poruchy, ktoré by mohli ovplyvnit' bezpečnost!
• Musia sa dodržiavat bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.
• Dodržiavajte príslušné predpisy BOZP a ostatné všeobecne prijaté bezpečnostnotechnické pravidlá.
• Stroj smú používať, udržiavať alebo opravovať iba osoby, ktoré sú s ním oboznámené a poučené o nebezpečenstvách. Pri škodách vzniknutých v dôsledku svojvolných zmien na stroji je vylúčená záruka výrobcu.
• Stroj sa smie používať iba spolu s originálnym príslušenstvom a originálnymi nástrojmi od výrobcu.
• Akékol'vek iné použitie je považované za použitie v rozpore s určením. Za škody z toho vzniknuté výrobca neručí, riziko znáša samotný používateľ.
• Prístroj sa nesmie používať na komerčné, remeselné ani priemyselné účely.
• Ak si nie ste istí, či je pracovná podmienka bezpečná alebo nebezpečná, nepracujte so strojom.
• Benzínová kosačka je vhodná na súkromné použitie v záhrade pri dome aj na záhradke. Za kosačky určené na súkromné použitie v záhrade pri dome a na záhradke sa považujú zariadenia, ktorých ročné použitie spravidla neprekročí 50 hodín a ktoré sa používajú prevažne na ošetrovanie zatrávnených plôch alebo trávnikov, avšak nie vo verejných zariadeniach, v parkoch, na športoviskách ani v poľno-hospodárstve či lesníctve.

Pozor! Z dôvodu nebezpečenstva ohrozenia zdravia používatela sa prístroj nesmie používať napríklad na: na orezávanie kríkov, živých plotov a kríkov, na rezanie a drvenie viniča alebo trávnikov na strešných rastlinách alebo v balkónových boxoch a na čistenie (vysávanie) chodníkov a ako drvič na drvenie stromov a živých plotov. Okrem toho sa kosačka nesmie používať ako oje na vyrovnávanie nerovností pôdy, napr. Krstiny.
- Z bezpečnostných dôvodov sa kosačka nesmie používať ako pohonný agregát pre iné pracovné nástroje a súpravy nástrojov akéhokol'vek druhu.

⚠ VÝSTRAŽNÉ UPOZORNENIE!

Pred uvedením zariadenia do prevádzky si v záujme vlastnej bezpečnosti dôkladne prečítajte túto príručku a všeobecné bezpečnostné upozornenia. Ak prístroj prenechávate tretím osobám, vždy k nemu priložte tento návod na použitie.

V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, označili týmto znakom: △

Návod na obsluhu okrem toho obsahuje iné dôležité miesta v texte, ktoré sú označené slovom „POZOR!“.

⚠ NEBEZPEČENSTVO

Pri nedodržaní tohto návodu existuje najvyššie nebezpečenstvo ohrozenia života, príp. nebezpečenstvo život ohrozujúcich poranení.

⚠️ VAROVANIE

Pri nedodržaní tohto návodu existuje nebezpečenstvo poškodenia prístroja alebo iných vecných hodnôt.

⚠ Pozor!

Pri použití prístrojov sa musí dodržiavať niekol’ko bezpečnostných opatrení, aby sa predišlo poraneniam a škodám. Dôkladne si prečítajte predložený návod na obsluhu / bezpečnostné upozornenia. V prípade, že prístroj odovzdávate iným osobám, odovzdajte im aj tento návod na obsluhu / bezpečnostné upozornenia. Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

Kto nemôže používať prístroj:

• Deti a iné osoby, ktoré nepoznajú návod na použitie (miestne nariadenia môžu stanovovať minimálny vek uživateľa)
• Osoby pod vplyvom alkoholu, narkotík, liečiv, osoby, ktoré sú unavené alebo choré

• Starostlivo si prečítajte návod na použitie. Oboznámte sa s nastaveniami a správnym používaním stroja.
• Detom ani iným osobám, ktoré nie sú oboznámené s návodom na použitie, nikdy nedovol'te používať kosačku na trávu. Miestne nariadenia môžu stanovovat' minimálny vek užívateľa.
• Nikdy nekoste, keď sů v blízkosti iné osoby, najmä deti, alebo zvieratá. Myslite na to, že obsluhujúca osoba stroja alebo používateľ je zodpovedný za nehody, ktoré sa týkajú iných osôb alebo ich vlastníctva.
• V prípade, že prístroj odovzdávate iným osobám, odovzdajte im aj tento návod na obsluhu.
• Pri kosení vždy noste pevnú obuv a dlhé nohavice. Nikdy nekoste bosý alebo napríklad v sandáloch.
• Skontrolujte pozemok, na ktorom sa bude stroj používať, a odstráňte všetky predmety, ako napr. kamene, hračky, vetvy a drôty atd.', ktoré by sa mohli zachytit' a vymrštit'.

⚠️ VAROVANIE

• Benzín uchovávajte iba v nádobách na to určených.
• Tankujte iba vonku a počas plnenia nefajčite.
• Benzín je potrebné naplnit' pred spustením motora. Počas chodu motora alebo pri horúcej kosačke sa nesmie otvárat' uzáver nádrže ani doplňat' benzín.
• Ak benzín pretiekol, nesmie sa vykonat' pokus o naštartovanie motora. Stroj je namiesto toho potrebné odstránit' z plochy znečistenej benzínom. Je potrebné zabrániť akémukol'vek pokusu o naštartovanie, kým sa benzínové výpary nevyparia.

• Benzínovú nádrž a ostatné uzávery nádrže je z bezpečnostných dôvodov pri poškodení potrebné vymenit.

• Benzín nikdy neskladujte v blízkosti zdroja iskier. Vždy používajte otestovaný kanister. Zabráňte prístupu detí k benzínu.
  • Vymeňte chybné tlmiče zvuku.

• Pred použitím je vždy potrebná vizuálna kontrola, či rezné nástroje, upevňovacie čapy a celá rezacia jednotka nie sú opotrebované alebo poškodené. Aby sa predišlo nevyváženosti, opotrebované alebo poškodené rezné nástroje a upevňovacie čapy sa musia vymieňat' naraz ako súpravy.
• Pri prístrojoch s viacerými nožmi dávajte pozor na to, aby sa otočením jedného noža nemohli otáčat' iné nože.

Manipulácia

• Spal'ovací motor nenechajte bežat' v uzavretých priestoroch, v ktorých sa môže hromadit' nebezpečný oxid uhoľnatý.
• Koste len pri dennom svetle alebo dobrom umelom osvetlení. Ak je to možné, zabráňte používaniu prístroja na mokrej tráve.
• Používanie kosačky na trávu v búrke je zakázané – nebezpečenstvo zásahu bleskom!
  • Vždy dbajte na dobrý postoj na svahoch.
• Ved'te stroj len krokovým tempom
• Pri strojoch na kolesách platí: Koste priečne voči svahu, nikdy nie nahor alebo nadol.
• Mimoriadne veľký pozor dávajte pri vykonávaní zmien smeru jazdy na svahu.
• Nekoste na nadmerne strmých svahoch
• Mimoriadne vel'ky pozor dávajte pri otáčaní kosačky na trávu alebo prit'ahovaní k sebe.
• Zastavte rezací nôž, keď je potrebné prevrátiť kosačku na trávu, keď sa pohybujete po iných plochách, ako je tráva, a pri presúvaní kosačky na inú plochu, ktorá sa má pokosít.
• Nikdy nepoužívajte kosačku na trávu s poškodenými ochrannými zariadeniami alebo ochrannými mrežami alebo bez zabudovaných ochranných zariadení, napr. nárazové plechy a/alebo zariadenia na zachytávanie trávy.
• Nemeňte regulačné nastavenia motora a nepretáčajte ho.
• Uvolnite brzdu motora predtým, než motor spustíte.
• Štartujte motor opatrne, podľa pokynov od výrobcu. Dbajte na dostatočný odstup nôh od rezacieho noža.
• Pri štartovaní alebo spúšťaní motora sa kosačka na trávu nesmie nakláňat, pokial' nie je potrebné kosačku na trávu pri tomto procese nadvihnút'. V takom prípade preklopte kosačku iba natol'ko, nakol'ko je to bezpodmienečne nevyhnutné a zdvíhajte iba stranu, ktorá je odvrátená od obsluhujúcej používateľa.

• Neštartujte motor, ak stojíte pred vyhadzovacím kanálom.

• Nikdy nedávajte ruky ani nohy na otáčajúce sa die ly alebo pod ne. Vždy sa držte v bezpečnej vzdiale- nosti od vyhadzovacieho otvoru.

• Nikdy nedvíhajte a neprenášajte kosačku na trávu s bežiacim motorom.

• Vypnite motor a vytiahnite konektor zapaľovacej sviečky a uistite sa, že všetky pohybujúce sa diely sú zastavené:

• pred uvoľnením blokovaní alebo odstraňovaním upchatí vo vyhadzovacom kanáli,

• pred kontrolou, čistením alebo prácami na kosačke na trávu,
• ak bol zasiahnutý cudzí predmet. Vyhľadajte poškodenia na kosačke na trávu a vykonajte potrebné opravy pred opätovným spustením a ďalšími prácami s kosačkou. V prípade, že kosačka na trávu začne nezvyčajne silno vibrovať, je potrebná okamžitá kontrola.

- Odstavte motor:

• ked' sa vzdialite od kosačky na trávu,

• pred tankovaním.

• Prevádzkovanie stroja s nadmernou rýchlostou môže zvýšit nebezpečenstvo úrazu.

• Bud'te opatrný pri nastavovacích prácach na stroji a zabráňte zachyteniu prstov medzi pohybujúci sa rezný nástroj a ostré časti prístroja.
• Bud'te mimoriadne opatrný pri kosení v blízkosti klesajúcich povrchov, skládok odpadu, jám a hrá-dzí.
• Používatel' musí byt dostatočne zaškolený na používanie, nastavovanie a obsluhu (vrát. zakázaných operácií).
• Pravidelne kontrolujte prístroj a pred každým použitím sa uistite, že všetky spúšt'acie aretácie a tlačidlové spínače správne fungujú.
• Dávajte pozor, nesprávna údržba, používanie neschválených náhradných dielov alebo odstránenie alebo úprava bezpečnostných zariadení môže viest' ku škodám na prístroji a t'ažkým poraneniam osôb, ktoré s prístrojom pracujú.
• Nezabúdajte, že s bezpečnostnými systémami alebo zariadeniami kosačky na trávu sa nesmie manipulovat' ani sa nesmú deaktivovat'.
• Nezabúdajte, že používatel' nesmie ani menit', ani manipulovat' s pevnými nastaveniami regulácie otáčok motora.
• Používajte len rezné nástroje a príslušenstvo odporučené výrobcom. Používanie iných nástrojov a iného príslušenstva môže pre používateľa znamenať nebezpečenstvo poranenia.
• Kosačku na trávu udržiavajte vždy v dobrom prevádzkovom stave.
• Na zníženie hluku a vibrácií je potrebné urobit dostatočné prestávky.

Zvyškové nebezpečenstvá a ochranné opatrenia Zanedbanie ergonomických princípov Nedbalé používanie osobných ochranných pro- striedkov (OOP)

Nedbalé používanie alebo nepoužívanie osobných ochranných pomôcok môže viest' k závažným poraneniam.

- Noste predpísanú ochrannú výbavu.

L'udské správanie, chybné správanie

- Pri všetkých prácach musíte byt' plne koncentrovaní.

Dlhšie nechránené pracovanie s prístrojom môže viest' k poškodeniam sluchu.

- Zásadne noste ochranu sluchu..

Správanie sa v prípade núdze

Pri prípadnom výskyte úrazu vykonajte potrebné opatrenia prvej pomoci a okamžite privolajte kvalifikovanú lekársku pomoc.

6. Technické údaje

Typ motora	4-taktový motor/chladený vzduchom
Zdvihový objem motora 132 cm	^3
Pracovné otáčky 2800 U/min
Výkon 2,5 kW / 3,4 PS
Palivová zmes	Normálny benzín/ bez olova max. 5% bioetanolu
Objem palivovej nádrže / benzín	0,8 l
Motorový olej SAE 30/10W30
Objem nádrže/olej 0,4 l
Nastavenie výšky kosenia	25 - 75 mm / 7-stupňové
Objem záchytného koša	45 l
Šírka kosenia	42 cm
Hmotnosť	23,5 kg

Technické zmeny vyhradené!

Informácie týkajúce sa tvorby hluku namerané podľa príslušných noriem:

Hladina akustického tlaku L_pA = 79.8 dB(A)

Neistota merania K_PA = 3 dB(A)

Hladina akustického výkonu L _WA = 91,3 dB(A)

Neistota merania K_PA = 1,93 dB(A)

Noste ochranu sluchu.

Vplyv hluku môže spôsobit' stratu sluchu. Vibrácie A _hv (Vl'avo / vpravo) = 8,125 m/s ^2

Neistota merania K_PA = 1,5 m/s^2

Obmedzte vznik hluku a vibrácie na minimum!

• Používajte iba bezchybné prístroje
• Prístroj pravidelne čistite a vykonávajte jeho údržbu.
  • Váš spôsob práce prispôsobte prístroju.
• Prístroj nepreťažujte.
• V prípade potreby nechajte prístroj prekontrolovat'.
• Ak sa prístroj nepoužíva, vypnite ho.
• Noste rukavice.

Pri dlhšom používaní benzínovej kosačky môže dôjst ku poruche prekrvenia v dôsledku vibrácií (syndróm bielych prstov).

V tomto prípade nie je možné poskytnúť informácie o trvaní používania, pretože sa to môže líšit’ od osoby k osobe.

Nasledujúce faktory môžu ovplyvnit tento príznak:

- Poruchy prekrvenia rúk obsluhy

- nízke vonkajšie teploty

- dlhé doby používania

Preto odporúčame nosit' teplé pracovné rukavice a dodržiavať pravidelné pracovné prestávky.

7. Pred uvedením do prevádzky

Zmontovanie komponentov

Pri dodávke sú niektoré diely demontované. Zloženie je jednoduché pri dodržiavaní nasledujúcich pokynov.

Upozornenie!

Pri zložení a pre údržbárske práce je potrebné nasledujúce náradie, ktoré nie je súčasťou dodávky:

• zberná olejová vaňa plochá (na výmenu oleja)
• odmerka 1 liter (odolná voči oleju/benzínu)
• kanister na benzín (5 litrov stačí na cca 6 prevádzkových hodín)

- lievik (vhodný pre plniaci lievik na benzín)

- Domáce utierky (na utieranie oleja/zvyškov benzínu; likvidácia na mieste plnenia paliva)

- Klúč na zapalovacie sviečky

1. Vyberte kosačku na trávu a nadstavbové diely z obalu a skontrolujte, či sú k dispozícii všetky diely.
2. Dolný posuvný strmeň (4a) pevne zaskrutkujte pomocou skrutky s polguľovou hlavou (a), 1 podložky (b), 1 plastovej hviezdicovej matice (5) na obe strany kosačky. Pritom dbajte na to, aby lankové tiahlo, ktoré sa bude upevňovať neskôr, neprekážalo (obr. 2 – 3).
3. Horný posuvný strmeň (4) pevne zaskrutkujte na dolný posuvný strmeň (4a) pomocou skrutky s polguľovou hlavou (a), 1 podložky (b), 1 plastovej hviezdicovej matice (5) na obe strany (obr. 4 – 5).
4. Rukovät štartéra s lankovým tiahlom (17) zaveste na to určený hák, ako je zobrazené na obr. 6.
5. Lankové tiahlo upevnite pomocou priložených káblových úchytiek (18) (obr. 7) na posuvný strmeň.
6. Zberný kôš (16) – odklopte a zaistite plastové úchytky na ráme. (obr. 8)
7. Kosenie so zberným košom: Jednou rukou nadvihnite vyhadzovaciu klapku (15) a zberný kôš (16) tak, ako je zobrazené na obr. 9.
8. Mulčovanie: Zberný kôš (16), ak je namontovaný, odnímte a nasad'te mulčovaciu násadu (19) tak, ako je na obr. 10 – 12.

Nastavenie výšky kosenia

⚠ Pozor! Prestavenie výšky kosenia sa smie vykonávat' len pri vypnutom motore a vytiahnutom konektore zapaľovacej sviečky.

• Pred začatím kosenia skontrolujte, či nie sú rezné nástroje tupé a upevňovacie prostriedky poškodené.
• Tupé a/alebo poškodené rezné nástroje vymeňte, príp. celú sadu, aby nevznikla žiadna nevyváženost'. Pri tejto kontrole vypnite motor a vytiahnite konektor zapaľovacej sviečky.
• Nastavenie výšky kosenia sa vykonáva pomocou prestavenia výšky kolesa (obr. 13/pol. 14). Je možné nastavit 7 rôznych výšok kosenia
• Potiahnite nastavovaciu páku smerom von a nastavte požadovanú výšku kosenia. Páka sa zaistí v požadovanej polohe (obr. 13).

8. Obsluha

⚠ Pozor!

Motor je dodávaný bez oleja. Pred uvedením do prevádzky preto bezpodmienečne naplňte olej. Použite normálny univerzálny olej (SAE 30). Hladina oleja v motore sa musí skontrolovať pred každým kosením.

Takisto sa musí doplnit' benzín, pretože nie je súčast'ou dodávky.

• Na zabránenie náhodnému naštartovaniu kosačky na trávu je táto vybavená pákou motorovej brzdy (obr. 1/pol. 3), ktorá sa musí stlačit' pred spustením kosačky. Pri uvoľnení páky motorovej brzdy sa táto musí vrátit' do východiskovej polohy a motor sa automaticky vypne.
• Potiahnite páku motorovej brzdy (3) a silno potiahnite štartérom s lankovým tiahlom (17). (Obr. 14) POZOR: Rezací nôž rotuje aj pri uvoľnenej páke motorovej brzdy, akonáhle potiahnete štartér s lankovým tiahlom. Dbajte na to, aby sa v nebezpečnej oblasti rezacieho noža nenachádzali žiadne časti tela/cudzie časti.
• Ked' motor beží, zatlačte hnaciu páku (2) smerom k rukoväti (1), aby ste zapli pohon kosačky.
• Pred začatím kosenia trávnika by ste tento proces mali vykonať niekol'kokrát, aby ste sa uistili, že všetko správne funguje.

⚠️ VAROVANIE

Ak musíte vykonat' nastavovacie práce a/alebo opravy na vašej kosačke, počkajte, kým sa nôž prestane otáčat'.

Varovanie! Nebezpečenstvo poranenia v dôsledku pohyblivých nebezpečných dielov!

• Páka motorovej brzdy (3): Na zastavenie motora používajte páku. Po uvoľnení páky sa motor a rezací nôž zastavia automaticky.
• Na kosenie potiahnite páku motorovej brzdy (3) smerom k rukoväti (1). Pred kosením by ste mali viackrát skontrolovat páku motorovej brzdy. Uistite sa, že tažné lanko ide lahko.
• Hnacia páka (2):
  Stlačte ju, spojka pre hnací mechanizmus sa zatvorí a kosačka na trávu sa začne pri bežiacom motore pohybovať. Včas uvoľnite hnaciu páku, aby ste zaštavili pohybujúcu sa kosačku na trávu.
  Vyskúšajte spustenie a zastavenie pred prvým kosením, kým nebudete oboznámený s manipuláciou.

Výstražné upozornenie: Rezací nôž rotuje, keď sa spustí motor.

Nezabudnite: Motor je konštruovaný pre rýchlost' kosenia trávy a vyhadzovanie trávy do zberného koša a pre dlhú životnosť motora.

• Skontrolujte hladinu oleja.
• Otvorte uzáver palivovej nádrže a benzínovú nádrž (6) naplňte cca 0,8 l benzínu až po dolný bod plniaceho hrdla palivovej nádrže. Na naplnenie použite lievik a odmernú nádobu. Nádrž neprepĺňajte. Používajte iba čerstvé, čisté, bezolovnaté palivo.
  V žiadnom prípade nemiešajte olej s benzínom. Palivo nakupujte v množstvách, ktoré dokážete spotrebovať v priebehu 30 dní, aby ste tak zaručili čerstvošt paliva.
  Nezabudnite: Používajte bezolovnatý normálny benzín s max. 5 % podielom bioetanolu.

⚠️ VAROVANIE

• Uistite sa, že je zapal'ovací kábel je upevnený na zapal'ovacej sviečke.
• Postavte sa za motorovú kosačku. Jednou rukou zatlačte páku motorovej brzdy (3) smerom k rukoväti (1), druhá ruka by mala byť na štartéri s lankovým tiahlom.
• Motor naštartujte štartérom s lankovým tiahlom (17). Na to vytiahnite rukovát cca 10 – 15 cm (kým nepocítite odpor), následne silno trhnite. Ak by sa motor nenaštartoval, ešte raz potiahnite rukovát.
• V dôsledku ochrannej vrstvy na motore môže dôjst' k miernemu dysmeniu, ak používate prístroj po prvýkrát. To je bežný postup.

Nezabudnite: Pre l'ahšie spustenie pri nízkych teplotách stlačte primerové tlačidlo (obr. 15, 8). Používajte, len ak je stroj studený!

⚠ Pozor!

• Nenechajte štartér s lankovým tiahlom rýchlo vrátit' spät'.
• Pozor: Pri chladnom počasí môže byt' potrebné zo- pakovat' štartovanie viackrát.

Vypnutie motora:

• Na vypnutie motora uvoľnite hnaciu páku (2) a ná-sledne páku motorovej brzdy (3) a počkajte, kým sa nôž nezastaví.
• Konektor zapalovacej sviečky odpojte od zapalovacej sviečky (10) s ciel'om zabránit' neúmyselnému spusteniu motora.
• Pred opätovným spustením skontrolujte štartér s lankovým tiahlom a páku motorovej brzdy. Skontrolujte, či je štartér s lankovým tiahlom namontovaný. Ohnuté alebo poškodené brzdové lanko sa musí vymenit.

Pred kosením

Dôležité upozornenia:

• Vhodne sa oblečte. Noste pevnú bezpečnostnú obuv a žiadne sandále alebo tenisky.
• Skontrolujte rezací nôž. Nôž, ktorý je ohnutý alebo inak poškodený sa musí vymenit' za originálny nôž.
• Benzínovú nádrž naplňte vonku. Používajte plniaci lievik a odmernú nádrž. Pretečený benzín umyte.
• Prečítajte si a dodržiavajte návod na obsluhu a tak tiež aj upozornenia týkajúce sa motora a prídavných zariadení. Nechajte návod dostupný aj pre iných používateľov prístroja.
• Výfukové plyny sú nebezpečné. Motor štartujte iba vonku.
• Uistite sa, že všetky bezpečnostné zariadenia sú k dispozícii a dobre fungujú.
• Prístroj smie obsluhovať len jedna osoba, ktorá je na to vhodná.
• Kosenie mokrej trávy môže byť nebezpečné. Koste čo možno najsuchšiu trávu.
• Upozornite iné osoby alebo deti, aby sa pri kosení držali čo najďalej.
• Nikdy nekoste pri zlej viditel'nosti.
• Pozbierajte ležiace, volné predmety zo zeme ešte pred kosením.

Pokyny ku správnemu koseniu

⚠ Pozor! Vyhadzovaciu klapku nikdy neotvárajte, keď sa vyprázdňuje zberné zariadenie a motor ešte beži. Obiehajúci nôž môže viest' k poraneniam.

Vyhadzovaciu klapku a zberný kôš vždy dôkladne upevnite. Pri odstraňovaní najskôr vypnite motor.

Vždy sa musí dodržať bezpečnostná vzdialenost' medzi telesom noža a používateľom vytvorená prostredníctvom vodiacích nosníkov. Pri kosení a zmene smeru jazdy na svahoch a úbočiach je potrebná mimoriadna opatrnosť. Dbajte na stabilný postoj, noste obuv s protišmykovými, drsnými podrážkami a dlhé nohavice. Koste vždy priečne k úbočiu.

Úbočia so sklonom nad 15 stupňov sa s kosačkou na trávu z bezpečnostných dôvodov nesmú kosit'.

Bud'te mimoriadne opatrní pri pohybe spät' a pri t'ahaní kosačky na trávu. Nebezpečenstvo zakopnutia!

Mulčovanie

Pri mulčovaní sa rezivo v pripojenom telese kosačky rozdrví a opăt' rozdelí po trávniku. Zbieranie trávy a likvidácia nie je potrebná.

⚠ UPOZORNENIE! Mulčovanie je možné len pri relatívne krátkom trávniku.

Na použitie funkcie mulčovania zveste zberný kôš (16) a posuňte mulčovaciu násadu (obr. 10 – 12) do vyhadzovacieho otvoru a zatvorte vyhadzovaciu klapku (15).

Kosenie

Koste len s ostrými, bezchybnými nožmi, aby sa steblá trávy nerozstrapkali a aby trávnik nebol žltý. Na dosiahnutie čistého vzhľadu trávnika vedťe kosačku v pokiaľ možno rovných dráhach. Tieto dráhy by sa pritom mali vždy prekrývať o niekoľko centimetrov, aby nezostali stát’ žiadne pásiky.

Dolnú stranu krytu kosačky udržiavajte čistů a bezpodmienečne odstráňte usadeniny trávy. Usadeniny stážujú proces štartovania, negatívne ovplyvňujú kvalitu kosenia a vyhadzovanie trávy. Na svahoch sa musí zvolit' dráha priečne k úbočiu. Sklzu kosačky je možné zabránit' šikmou polohou smerom nahor. Vyberte výšku kosenia, v závislosti od skutočnej dĺžky trávnika. Vykonajte viaceré priechody tak, aby sa zakaždým ubrali maximálne 4 cm trávy.

Pred vykonaním kontroly noža vypnite motor. Myslite na to, že nôž sa po vypnutí motora d'alej otáča ešte niekoľko sekúnd. Nikdy sa nepokúšajte zastaviť nôž. Pravidelne kontrolujte, či je nôž správne pripevnený, v dobrom stave a dobre naostrený. V opačnom prípade ho naostrite alebo ho vymeňte. Ak pohybujúci sa nôž narazí na nejaký predmet, zastavte kosačku a počkajte, kým sa nôž úplne nezastaví. Následne skontrolujte stav noža a držiaka noža. Ak je poškodeňý, musí sa vymenit'.

Pokyny ku koseniu:

• Dávajte pozor na pevné predmety. Mohlo by dôjst' ku poškodeniu kosačky na trávu alebo ku zraneniam.
• Horúci motor, výfuk alebo pohon môže spôsobit popáleniny. Nedotýkajte sa ich preto.
• Koste opatrne na svahoch alebo v strmých terénoch.
• Koste len pri dostatočných svetelných pomeroch.
• Skontrolujte kosačku, nôž a iné diely, ak ste narazili do cudzieho telesa, alebo ak prístroj vibruje výraznejšie než normálne.
• Nevykonávajte žiadne nastavovacie zmeny ani opravy bez predošlého vypnutia motora. Vytiahnite konektor zapaľovacej sviečky.
• Na ceste alebo v blízkosti cesty dávajte pozor na cestnú premávku. Nevyhadzujte trávu na cestu.
• Zabráňte miestam, pri ktorých kolesá nemajú záber alebo je kosenie nebezpečné. Pred cúvaním sa uistíte, že sa za kosačkou nenachádzajú malé deti.
• V hustej, vysokej tráve nastavte najvyšší stupeň kosenia a koste pomalšie. Pred odstránením trávy alebo iných upchatí, vypnite motor a povol’te kábel zapaľovania.
• Nikdy neodoberajte diely, ktoré sú dôležité z hl'adiska bezpečnosti.
• Nikdy nedopíňajte benzín, ak je motor ešte horúci alebo zatial' čo beží.

Vyprázdnenie zberného koša

Zberný kôš (16) má ukazovatel' stavu naplnenia (obr. 16). Tento sa otvorí prúdením vzduchu, ktorý vytvára kosačka v prevádzke. Ak sa klapka (obr. 16) počas kosenia zatvorí, je zberný kôš (16) plný a mal by sa vyprázdnit'. Pre bezchybnú funkciu ukazovatel'a stavu naplnenia sa musia otvory pod klapkou vždy udržiavať čisté a priechodné.

Ak počas kosenia ostávajú ležat' zvyšky trávy alebo sa klapka viac neotvára, musí sa vyprázdnit' zberný kôš.

⚠️ VAROVANIE

Na odňatie zberného koša (16) zdvihnite jednou rukou vyhadzovaciu klapku (15) a druhou rukou vyjmite zberný kôš (16) pomocou rukoväti (obr. 16). Pri zvesení zberného koša sa zatvorí vyhadzovacia klapka (15) podľa bezpečnostného predpisu a uzatvorí zadný vyhadzovací otvor.

Ak pri tom ostávajú zaseknuté zvyšky trávy v otvore, je potrebné za účelom l'ahkého spustenia motora, od-tiahnut' kosačku na trávu dozadu o cca 1 m. Zvyšky reziva v telese kosačky a na pracovnom nástroji ne- odstraňujte rukou alebo nohami, ale použite vhodné pomôcky, napr. kefu alebo metličkou.

Na zaručenie dobrého zberu sa musí po použití vyčistiť zberný kôš (16) a obzvlášť vzduchová mriežka zvnútra.

Zberný kôš (16) zaveste len pri vypnutom motore a odstavenom reznom nástroji.

Zaveste vyhadzovaciu klapku (15) jednou rukou a druhou rukou podržte zberný kôš (16) za rukováť a zaveste zhora. (obr. 9)

Po kosení

• Vždy nechajte motor vychladnút, predtým než odstavíte kosačku na trávu v uzatvorenej miestnosti. Pred uskladnením odstráňte trávu, lístie, mazivo a olej. Na kosačku neukladajte žiadne iné predmety.
• Pred opätovným použitím skontrolujte všetky skrutky a matice. Povolené skrutky sa musia pevne dotiahnut'.
• Pred opätovným použitím vyprázdnite zberný kôš (16).
• Uvolnite konektor zapal'ovacej sviečky, aby ste zabránili nepovolenému použitiu.
  • Vytiahnite klúč zapal'ovania.
• Dbajte na to, aby sa kosačka neodstavila vedla zdroja nebezpečenstva. Únik plynu môže spôsobit' výbuch.

• Pri opravách sa smú použit len originálne diely alebo iné diely schválené výrobcom (pozri adresu v záručnom liste).

• Pri dlhšom nepoužívaní kosačky vyprázdnite nádrž na benzín pomocou pumpy na odsávanie benzínu.

• Olejujte a udržiavajte prístroj

9. Čistenie, údržba

• Pravidelná, dôsledná údržba je potrebná, aby ste zaručili nemennú bezpečnostnú úroveň a výkon prístroja.
• Dohliadnite na to, aby boli všetky matice, čapy a skrutky dôkladne utiahnuté a aby bol prístroj v bezpečnom pracovnom stave.
• Pravidelne kontrolujte zberné zariadenie na trávu ohľadom opotrebovania alebo straty funkčnosti.
• Pravidelne čistite zberný kôš vodou a nechajte ho dobre vyschnúť.
• Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené diely.
• V prípade dlhšieho skladovania alebo údržby vyprázdnite palivovú nádrž. To by sa malo vykonať vonku pomocou odsávacej pumpy na benzín (k dispozícii v železiarstvach).

⚠️ VAROVANIE

Nikdy nepracujte pri bežiacom motore na dieloch zapalovacej sústavy vedúcich elektrický prúd a nedotýkajte sa ich. Pred všetkými údržbárskymi a ošetrovacími pracami vytiahnite konektor zapalovacej sviečky od zapalovacej sviečky. Nikdy nevykonávajte práce na bežiacom zariadení. Práce, ktoré nie sú opísané v tomto návode na obsluhu, by sa mali vykonávať len v autorizovanej dielni.

Čistenie

Po každom použití by sa mala kosačka dôkladne vyčistit'. Obzvlášť spodnú stranu a držiak noža.

Vyčistenie prístroja vodou. (obr. 23)

• Nasad'te kus hadicovej prípojky na vodnú prípojku (w) kosačky a otvorte vodný kohútik.
• Spustite kosačku a po cca 30 sekundách vypnite kosačku. Rotujúca nožová lišta vrhá vodu na spodnú stranu kosačky a takto ju čistí.
• Zatvorte vodný kohútik a vytiahnite kus hadicovej prípojky.
• Hornú stranu vyčistite handrou (nepoužívajte ostré predmety).

Upozornenie: Najjednoduchšie je odstránit' nečistoty a trávu ihneď po kosení. Prischnuté zvyšky trávy a nečistoty môžu spôsobit' obmedzenie oblasti kosenia. Skontrolujte, či je vyhadzovací kanál bez zvyškov trávy a v prípade potreby odstráňte zvyšky trávy. Nikdy nečistite kosačku vodným lúčom alebo vysokotlakového čistiaceho prístroja. Motor by mal zostat suchý.

Nesmú sa používať agresívne čistiace prostriedky, ako napríklad prístroje na odstraňovanie nečistôt za studena alebo technický benzín.

Z bezpečnostných dôvodov nechajte nôž ostrit, vyvažovať a montovať len autorizovanou dielňou. Na dosiahnutie optimálneho pracovného výsledku odporúčame nechat' raz ročne skontrolovať nôž.

Výmena noža (obr. 17)

Pri výmene rezacieho nástroja sa smú používať len originálne náhradné diely.

Pri výmene noža noste rukavice na zabránenie po- rezaniu.

Nikdy nemontujte iný nôž.

• Vyprázdnite benzínovú nádrž predtým, než odstránite čepel'.
• Odstráňte skrutku na výmenu čepele.
• Znovu všetko vložte podľa obr. 17. Riadne pripevníte skrutku. Uťahovací moment je 45 Nm. Pri výme ne čepele vymeňte aj skrutku čepele.

Poškodené nože

Ak sa nôž, aj napriek opatrnej manipulácii, dostane do kontaktu s prekážkou, okamžite vypnite motor a vytiahnite konektor zapaľovacej sviečky.

Nakloňte kosačku nabok a skontrolujte nôž ohľadom poškodenia. Poškodené alebo ohnuté nože sa musia vymenit'. Nikdy ohnutý nôž už znovu nenarovnávajte. Nikdy nepracujte s ohnutým alebo silno opotrebovaným nožom, to zapríčiňuje vibrácie a môže mat' za následok d'alšie poškodenia kosačky.

⚠ Pozor! Pri prácach s poškodeným nožom vzniká nebezpečenstvo poranenia.

Prebrúsenie noža

Hrany nožov môžu byt' znovu nabrúsené kovovým pilníkom. Na zabránenie nevyváženosti by mala brúšenie vykonávať len autorizovaná odborná dielňa.

Kontrola stavu oleja

⚠ Pozor! Nikdy neprevádzkujte motor bez oleja alebo s príliš malým obsahom oleja. To môže spôsobit' vážne poškodenie motora. Používajte len motorový olej SAE 30.

Kontrola stavu oleja (obr. 18):

- Vytiahnite mierku oleja a odčítajte vo vodorovnej polohe stav oleja. Hladina oleja sa musí nachádzat medzi značkou max a min mierky oleja (12).

Výmena oleja

• Výmena motorového oleja by sa mala vykonávať ročne pred začatím sezóny pri motore zohriatom na prevádzkovú teplotu a vypnutom motore.
• Používajte len motorový olej (SAE 30).
• Benzínovú nádrž vyprázdnite (pomocou odsávacej pumpy benzínu)
• Umiestnite plochú zbernú olejovú vaňu (objem min. 1 liter) pred kosačku na trávu.
• Vyskrutkujte mierku oleja a kosačku nakláňajte do-vtedy, kým nevytečie všetok olej do zbernej nádo-by.
• Následne doplňte nový motorový olej až po hornú značku mierky oleja (cca 0,4 l), ale prístroj nepreplňte.
• Pozor! Na kontrolu hladiny oleja neskrutkujte mierku oleja, iba ju zasuňte po závit.

Starý olej sa musí riadne zlikvidovat' podľa platných ustanovení.

Čistenie remeňa (obr. 17, 19)

• Odstráňte nôž a teleso prevodovky uvoľnením skrutiek.
• Vyčistite prvky prevodovky a klinový remeň raz alebo dvakrát ročne pomocou kefy alebo stlačeného vzduchu.
• Namontujte teleso prevodovky a nôž opät' pripevnite pomocou skrutiek.

Znečistené vzduchové filtre (20) znižujú výkon motora vplyvom príliš malého prívodu vzduchu ku karburátoru. Preto je nevyhnutná pravidelná kontrola. Vzduchový filter by sa mal kontrolovať každých 25 prevádzkových hodín a v prípade potreby vymenit'. Vzduchový filter sa pri veľmi prašnom vzduchu musí kontrolovať častejšie.

Odnímte veko vzduchovej mriežky a odstráňte špon-giový filter. Vymeňte vzduchový filter, aby ste zabrá-nili spadnutiu predmetov do vpustu vzduchu (obr. 20). Pozor: Vzduchový filter nikdy nečistite benzínom ani horľavými rozpúšťadlami. Papierový filter čistite iba stlačeným vzduchom alebo vyklepaním.

Údržba zapal'ovacej sviečky (obr. 21)

Skontrolujte zapalovaciu sviečku až po 10 prevádzkových hodnotách na znečistenie a vyčistite ho prípadne pomocou kefy z medeného drôtu. Údržbu zapalovacej sviečky vykonávajte každých 50 prevádzkových hodín.

Vytiahnite konektor zapalovacej sviečky otočným pohybom. Zapaľovaciu sviečku (10) odstráňte pomocou klúča na zapalovacie sviečky.

Použitím škáromeru nastavte vzdialenost' na 0,75 mm (0,030"). Znovu namontujte zapalovaciu sviečku (10) a dbajte na to, aby ste ju nedot'ahovali príliš pevno.

Oprava

Po oprave alebo údržbe sa uistite, že sú namontované všetky bezpečnostné diely a v bezchybnom stave. Diely, ktoré môžu spôsobovat' nebezpečenstvá, uchovávajte mimo dosahu iných osôb a detí.

Pozor: Podl'a zákona o zodpovednosti za chyby výrobkov neručíme za chyby, ktoré boli spôsobené neodbornými opravami alebo nepoužitím originálnych náhradných dielov.

Poverte zákaznícky servis alebo autorizovaného odborníka. To isté platí aj pre diely príslušenstva.

Prevádzkové doby

Dodržiavajte zákonné ustanovenia upravujúce prevádzkové doby kosačiek na trávu, ktoré sa môžu lišit' v závislosti od miesta použitia.

Dôležité upozornenie pre prípad opravy:

V prípade zasielania zariadenia na opravu majte na památi, že zariadenie sa z bezpečnostných dôvodov musí zasielat do servisného strediska bez oleja a benzínu.

Objednávanie náhradných dielov

Pri objednávaní náhradných dielov je potrebné uviest' nasledovné údaje:

• Typ prístroja
  • Výrobkové číslo prístroja

Náhradné diely/príslušenstvo

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál.

Diely podliehajúce opotrebeniu*: zapal'ovacia sviečka, vzduchový filter, palivový filter, Nôž, klinový reměň,

• Nikdy neuschovávajte kosačku na trávu s benzínom v nádrži v budove, v ktorej môže dôjst' ku kontaktu výparov benzínu s otvoreným ohňom alebo iskrami.
• Pred odstavením kosačky na trávu v uzatvorenom priestore nechajte spalovací motor vychladnút.
• Na zabránenie nebezpečenstvu požiaru udržiavajte motor a oblast' okolo palivovej nádrže čisté od trávy, lístia alebo unikajúceho oleja (mazivo).

Príprava na uskladnenie kosačky na trávu

Výstražné upozornenie: Neodstraňujte benzín v uzavretých priestoroch, v blízkosti ohňa alebo pri fajčení. Plynové výpary môžu spôsobit' výbuchy alebo požiar.

• Benzínovú nádrž vyprázdnite pomocou odsávacej pumpy benzínu.
• Naštartujte motor a nechajte ho bežat' dovtedy, dokým sa nespotrebuje zvyšný benzín.
• Po každej sezione vymeňte olej. Odstráňte na to starý motorový olej z teplého motora a naplňte nový.
• Odstráňte zapal'ovaciu sviečku z hlavy valca.
• Do valca nalejte pomocou kanvice na olej cca 20 ml oleja.
• Pomaly t'ahajte za štartovaciu rukovät tak, aby olej ochránil valec zvnútra.
• Opät' zaskrutkujte zapal'ovaciu sviečku.
• Vyčistite chladiace rebrá valca a teleso.
• Vyčistite celý stroj, aby ste ochránili lakovú farbu.
• Prístroj vždy skladujte na dobre vetranom mieste.

Príprava kosačky na trávu na prepravu (obr. 22)

• Benzínovú nádrž vyprázdnite pomocou odsávacej pumpy benzínu.
• Motor nechajte bežat' dovtedy, dokým sa nespotrebuje zvyšný benzín.
• Odstráňte motorový olej z teplého motora.
• Odstráňte konektor zapal'ovacej sviečky zo zapal'ovacej sviečky.
• Vyčistite chladiace rebrá valca a teleso.
• Zveste štartér s lankovým tiahlom (17) z háku. Uvolnite plastové hviezdicové matice (5) a sklopte horný posuvný strmeň (4) smerom nadol. Dávajte pozor, aby sa pri preklopení nezalomili lankové tiahla.
• Naviňte niekoľko vrstiev vlnitej lepenky medzi horný a dolný posuvný strmeň a motor, aby ste zabránili odretiu.

11. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabránenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho možné znovu použit alebo sa môže dat do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. Kovy a plasty. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Informujte sa v odbornej predajni alebo na miestnych úradoch!

12. Odstraňovanie porúch

Vyhl'adávanie chýb

V tabuľke sú zobrazené možné chyby, ich možná príčina a možnosti pre nápravu. Ak sa vám aj napriek tomu nepodarí problém odstránit', kontaktujte odborníka.

⚠ POZOR!

Pred vykonávaním kontrol alebo nastavení najskôr vypnite motor a vytiahnite kábel zapaľovania.

⚠ POZOR!

Ak po nastavení alebo oprave motor bežal niekolko minút, myslite na to, že výfuk a iné diely sú horúce. Nedotýkajte sa na zabránenie popáleninám.

Dôležité upozornenie pre prípad opravy:

V prípade zasielania zariadenia na opravu majte na pamäti, že zariadenie sa z bezpečnostných dôvodov musí zasielať do servisného strediska bez oleja a benzínu.

Porucha Možná príčina Náprava
Nepokojný chod, silné vibrácie zariadenie	Povolené skrutkyPovolené pripevnenie nožaNevyvážený nôž	Skontrolujte skrutkySkontrolujte pripevnenie nožaVymeňte nôž
Motor nebeží	Nestlačená páka motorovej brzdyChybná zapal’ovacia sviečkaPrázdna palivová nádržznečistené palivochladné prostredieMotor je chybný	Stlačte páku motorovej brzdyVymeňte zapal’ovaciu sviečkuDoplňte palivovyprázdnite benzínovú nádrž a naplňte čisté palivostlačte primerové tlačidloVyhladajte autorizovaný servis
Motor nebeží pokojne	Vzduchový filter znečistenýZapaľovacia sviečka znečistená	Čistenie vzduchového filtraVyčistite zapal’ovaciu sviečku
Trávnik je žltý, rez je nepravidelný	Nôž nie je ostrýPríliš malá výška kosenia	Naostrite nôžNastavte správnu výšku
Vyhadzovanie trávnika je nečisté	Príliš malá výška koseniaOpotrebovaný nôžUpchatý zberný kôš	Nastavte výškuVymeňte nôžVyprázdnite zberný kôš alebo uvolnite upchatie

Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparály, ktoré sú správne používané počas zákonného terminu záruky tak, že bezplatne vymeníme každú čast' aparátu, ktorá sa v priebehu tohto času može stať dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej

vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávateľovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylůčené.

Garancija SI
