BEDIENUNGSANLEITUNG MP132 SCHEPPACH

Rev.Nr. 11/11/2019 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

Benzin Rasenmäher (angetrieben) Originalbedienungsanleitung

Erklärung der Symbole auf dem Gerät Beachten Sie vor dem Gebrauch sämtliche Sicherheitshinweise Lesen und verstehen Sie vor der Inbetriebnahme den kompletten Text der Bedienungs- anleitung. Mähen Sie am Hang nicht auf oder abwärts. Entfernen Sie vor dem Betrieb des Rasenmähers herumliegende Kleinteile, die umher geschleudert werden könnten. Gefahr durch fortschleudernde Teile bei laufendem Motor. Stellen Sie sicher, dass andere Personen ausreichend Sicherheitsabstand einhalten. Entfernen Sie den Zündkerzenstecker, bevor Sie Wartungsarbeiten vornehmen. Halten Sie Hände und Füße von den rotierenden Messern fern. Wichtig. Die Abgase sind giftig, betreiben Sie den Motor daher nicht in unbelüfteten Bereichen Achtung heiße Oberäche - Verbrennungsgefahr Gehör- und Augenschutz benutzen! ACHTUNG! Betriebssto󰀨e sind feuergefährlich und explosiv -Verbrennungsgefahr. Nicht bei heißem oder laufenden Motor tanken. Tankinhalt Motoröl Länge Messer. Max. Schnittbreite Garantierter Schallleistungspegel Das Produkt entspricht den geltenden europäischen Richtlinien. max. 3

Inhaltsverzeichnis: Seite:

4. Bestimmungsgemäße Verwendung .......................................... 10

11. Entsorgung und Wiederverwertung .......................................... 19

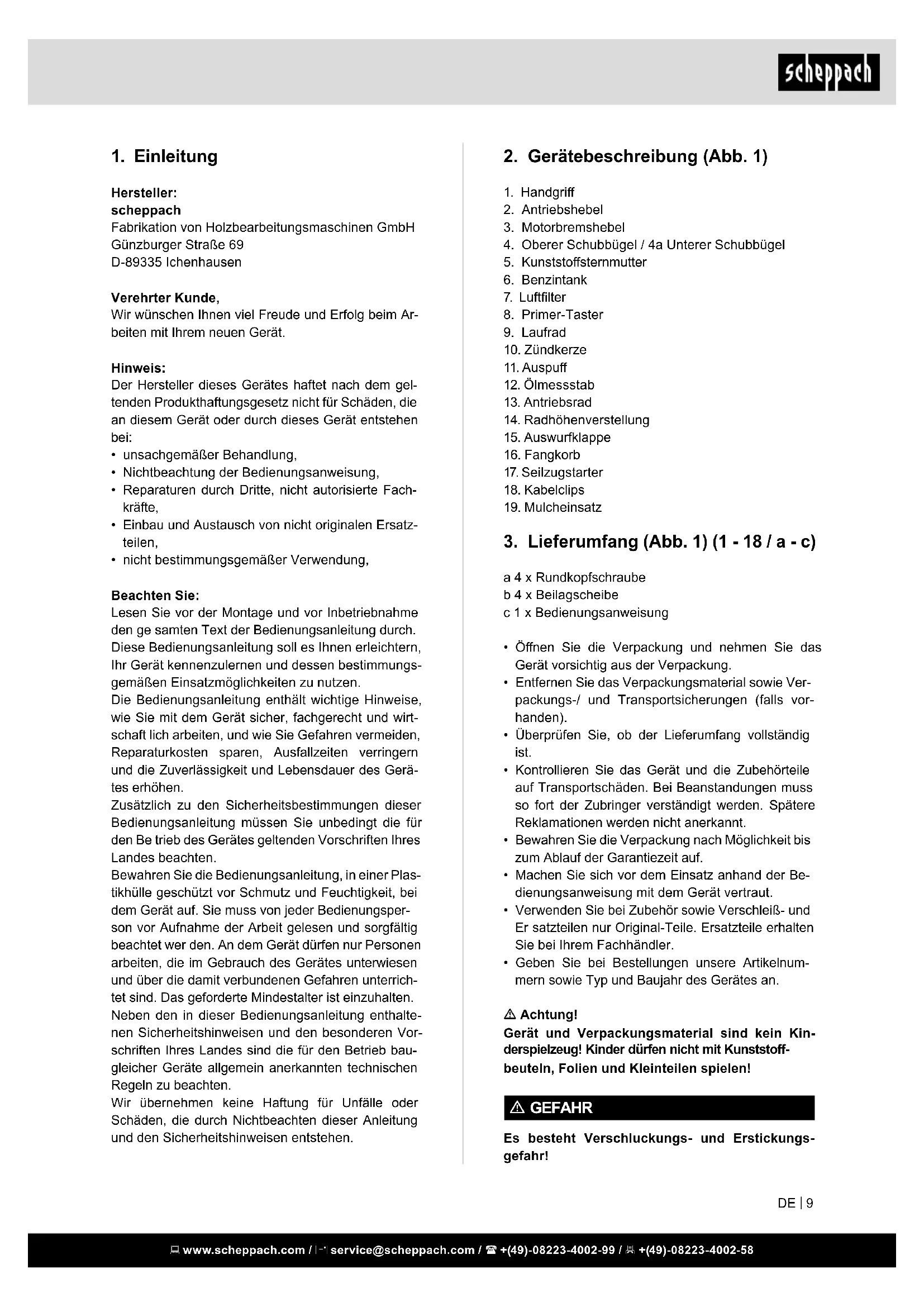

2. Gerätebeschreibung (Abb. 1)

4. Oberer Schubbügel / 4a Unterer Schubbügel

14. Radhöhenverstellung

a 4 x Rundkopfschraube b 4 x Beilagscheibe c 1 x Bedienungsanweisung

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vor- handen).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss so fort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Be- dienungsanweisung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Er satzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnum- mern sowie Typ und Baujahr des Gerätes an. m Achtung! Gerät und Verpackungsmaterial sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststo󰀨- beuteln, Folien und Kleinteilen spielen! m GEFAHR Es besteht Verschluckungs- und Erstickungs- gefahr!

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung, Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerä- tes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsper- son vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrich- tet sind. Das geforderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb bau- gleicher Geräte allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Achtung! Wegen körperlicher Gefährdung des Be- nutzers darf der Rasenmäher nicht zu folgenden Arbeiten eingesetzt werden: zum Trimmen von Bü- schen, Hecken und Sträuchern, zum Schneiden und Zerkleinern von Rankgewächsen oder Rasen auf Dachbepanzungen oder in Balkonkästen und zum Reinigen (Absaugen) von Gehwegen und als Häcksler zum Zerkleinern von Baum- und Hecken- abschnitten. Ferner darf der Rasenmäher nicht als Motorhacke verwendet werden zum Einebnen von Bodenerhebungen, wie z.B. Maulwurfshügel.

• Aus Sicherheitsgründen darf der Rasenmäher nicht als Antriebsaggregat für andere Arbeitswerk- zeuge und Werkzeugsätze jeglicher Art verwendet werden. m WARNUNG Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

5. Sicherheitshinweise

In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen ver- sehen: m Außerdem enthält die Betriebsanleitung andere wich- tige Textstellen, die durch das Wort "ACHTUNG!" ge- kennzeichnet sind. m GEFAHR Bei Nichtbeachtung dieser Anweisung besteht höchs- te Lebensgefahr bzw. die Gefahr lebensgefährlicher Verletzungen. m WARNUNG Bei Nichtbeachtung dieser Anweisung besteht Le- bensgefahr bzw. die Gefahr schwerer Verletzungen. m VORSICHT Bei Nichtbeachtung dieser Anweisung besteht leichte bis mittlere Verletzungsgefahr. m HINWEIS Bei Nichtbeachtung dieser Anweisung besteht die Gefahr einer Beschädigung des Gerätes oder ande- ren Sachwerten.

4. Bestimmungsgemäße Verwendung

Die Maschine entspricht der gültigen EG-Maschinen- richtlinie. Vor Arbeitsaufnahme müssen sämtliche Schutz- und Sicherheitseinrichtungen an der Maschine montiert sein.

• Die Bedienungsperson ist im Arbeitsbereich ge- genüber Dritten verantwortlich.

• Die Maschine ist zur Bedienung durch eine Person konzipiert.

• Alle Sicherheits- und Gefahrenhinweise an der Ma- schine beachten.

• Alle Sicherheits- und Gefahrenhinweise an der Ma- schine vollzählig in lesbarem Zustand halten.

• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und ge- fahrenbewusst unter Beachtung der Betriebsanlei- tung benutzen!

• Insbesondere Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!

• Die Sicherheits-, Arbeits- und Wartungsvorschrif- ten des Herstellers sowie die in den technischen Daten angege benen Abmessungen müssen einge- halten werden.

• Die zutre󰀨enden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheits- technische Re geln müssen beachtet werden.

• Die Maschine darf nur von sachkundigen Personen ge nutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

• Die Maschine darf nur mit Originalzubehör und Ori- ginal- Werkzeugen des Herstellers genutzt werden.

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultieren- de Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer.

• Das Gerät darf nicht für den gewerblichen, hand- werklichen oder industriellen Gebrauch eingesetzt werden.

• Wenn Sie nicht sicher sind, ob eine Arbeitsbedin- gung sicher oder unsicher ist, arbeiten Sie nicht mit der Maschine.

• Der Benzin Rasenmäher ist für die private Benut- zung im Haus- und Hobbygarten geeignet. Als Ra- senmäher für den privaten Haus- und Hobbygarten werden solche angesehen, deren jährliche Benut- zung in der Regel 50 Stunden nicht übersteigen und die vorwiegend für die Pege von Gras oder Rasenächen verwendet werden, nicht jedoch in ö󰀨entlichen Anlagen, Parks, Sportstätten sowie nicht in der Land- und Forstwirtschaft. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißem Mäher darf der Tankverschluss nicht geö󰀨net oder Benzin nachgefüllt werden.

• Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Statt dessen ist die Maschine von der benzinver- schmutzten Fläche zu entfernen. Jeglicher Zünd- versuch ist zu vermeiden bis sich die Benzindämp- fe verüchtigt haben.

• Aus Sicherheitsgründen sind Benzintank und an- dere Tankverschlüsse bei Beschädigung auszutau- schen.

• Niemals Benzin in der Nähe einer Funkenquelle aufbewahren. Verwenden Sie immer einen geprüf- ten Kanister. Halten Sie Benzin von Kindern fern.

• Ersetzen Sie defekte Schalldämpfer

• Vor dem Gebrauch ist immer durch Sichtkontrol- le zu prüfen, ob die Schneidwerkzeuge, Befes- tigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen abgenutzte oder beschädig- te Schneidwerkzeuge und Befestigungsbolzen nur satzweise ausgetauscht werden.

• Bei Geräten mit mehreren Messern beachten Sie, dass durch das Drehen eines Messers andere Messer zu drehen beginnen können. Handhabung

• Lassen Sie den Verbrennungsmotor nicht in ge- schlossenen Räumen laufen, in denen sich gefähr- liches Kohlenmonoxid sammeln kann.

• Mähen Sie nur bei Tageslicht oder bei guter künst- licher Beleuchtung. Wenn möglich, ist der Ein- satz des Gerätes bei nassem Gras zu vermeiden. Der Gebrauch des Rasenmähers bei Gewitter ist verboten - Blitzschlaggefahr!

• Achten Sie immer auf einen guten Stand an Hän- gen.

• Führen Sie die Maschine nur im Schritttempo

• Bei Maschinen auf Rädern gilt: Mähen Sie quer zum Hang, niemals auf- oder abwärts.

• Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

• Mähen Sie nicht an übermäßig steilen Hängen Seien Sie besonders vorsichtig, wenn Sie den Ra- senmäher umkehren oder ihn zu sich heranziehen.

• Halten Sie das Schneidmesser an, wenn der Ra- senmäher angekippt werden muss, bei einem Transport über andere Flächen als Gras und wenn der Rasenmäher von und zu der zu mähenden Flä- che bewegt wird.

• Benutzen Sie den Rasenmäher niemals mit be- schädigten Schutzeinrichtungen oder Schutzgit- tern oder ohne angebaute Schutzeinrichtungen z.B. Prallbleche und/oder Grasfangeinrichtungen.

• Ändern Sie nicht die Regeleinstellungen des Mo- tors oder überdrehen Sie ihn nicht. m Achtung! Beim Benutzen von Geräten müssen einige Sicher- heitsvorkehrungen eingehalten werden, um Verlet- zungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informa- tionen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händi- gen Sie diese Bedienungsanleitung / Sicherheitshin- weise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen ent- stehen. Wer das Gerät nicht benutzen darf:

• Kinder und anderen Personen, die die Gebrauchs- anweisung nicht kennen (Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen)

• Personen die unter Alkohol-, Drogen-, Medikamen- teneinuss stehen, müde oder krank sind Sicherheitshinweise für handgeführte Rasenmä- her Hinweise

• Lesen Sie die Gebrauchsanweisung sorgfältig. Ma- chen Sie sich mit den Einstellungen und dem richti- gen Gebrauch der Maschine vertraut.

• Erlauben Sie niemals Kindern oder anderen Per- sonen, die die Gebrauchsanweisung nicht kennen, den Rasenmäher zu benutzen. Örtliche Bestim- mungen können das Mindestalter des Benutzers festlegen.

• Mähen Sie niemals während andere Personen, insbesondere Kinder oder Tiere, in der Nähe sind. Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

• Falls Sie das Gerät an andere Personen überge- ben sollten, händigen Sie diese Bedienungsanlei- tung bitte mit aus.

• Während des Mähens sind immer festes Schuh- werk und lange Hosen zu tragen. Mähen Sie nicht barfuß oder in leichten Sandalen.

• Überprüfen Sie das Gelände, auf dem die Maschi- ne eingesetzt wird, und entfernen Sie alle Gegen- stände, wie Steine, Spielzeug, Stöcke und Drähte usw., die erfasst und weggeschleudert werden können.

m WARNUNG Benzin ist hochgradig entammbar:

• Bewahren Sie Benzin nur in den dafür vorgesehe- nen Behältern auf

• Tanken Sie nur im Freien und rauchen Sie nicht während des Einfüllvorganges www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Beachten Sie, nicht ordnungsgemäßer Wartung, die Verwendung der nicht konformen Ersatzteilen, oder Entfernung oder Modikation der Sicherheits- einrichtungen können zu Schäden am Gerät und schweren Verletzungen der damit arbeitenden Per- son führen.

• Beachten Sie, dass die Sicherheitssysteme oder Einrichtungen des Rasenmähers nicht manipuliert oder deaktiviert werden dürfen.

• Beachten Sie, dass der Benutzer jegliche versie- gelten Einstellungen zur Motordrehzahlregelung weder ändern noch manipulieren darf.

• Verwenden Sie nur vom Hersteller empfohlener Schneidwerkzeuge und Zubehörs. Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für den Benutzer be- deuten.

• Den Rasenmäher immer in einem guten Betriebs- zustand halten.

• Es ist notwendig, ausreichende Pausen einzule- gen, um die Geräusch- und Schwingungsbelastung zu verringern. Restgefahren und Schutzmaßnahmen Vernachlässigung ergonomischer Grundsätze Nachlässiger Gebrauch persönlicher Schutz- ausrüstung (PSA) Nachlässiger Gebrauch oder Weglassen persönli- chen Schutzausrüstung können zu schweren Verlet- zungen führen. - Vorgeschriebene Schutzausrüstung tragen. Menschliches Verhalten, Fehlverhalten - Stets bei allen Arbeiten voll konzentriert sein. m Restgefahr - Kann nie ausgeschlossen werden. Gefährdung durch Lärm Gehörschädigungen Längeres ungeschütztes Arbeiten mit dem Gerät kann zu Gehörschädigungen führen. - Grundsätzlich einen Gehörschutz tragen. Verhalten im Notfall Bei einem eventuell eintretenden Unfall leiten Sie die entsprechend notwendigen Erste-Hilfe- Maßnahmen ein und fordern Sie schnellstmöglich qualizierte ärztliche Hilfe an.

• Lösen Sie die Motorbremse, bevor Sie den Motor starten.

• Starten Sie den Motor mit Vorsicht, entsprechend den Herstelleranweisungen. Achten Sie auf ausrei- chenden Abstand der Füße zu dem Schneidmes- ser.

• Beim Starten oder Anlassen des Motors darf der Rasenmäher nicht gekippt werden, es sei denn, der Rasenmäher muss bei dem Vorgang angehoben werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforderlich ist, und heben Sie nur die vom Benutzer abgewandte Seite hoch.

• Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.

• Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile. Halten Sie sich immer entfernt von der Auswurfö󰀨nung.

• Heben Sie oder tragen Sie niemals einen Rasen- mäher mit laufendem Motor.

• Stellen Sie den Motor ab und ziehen Sie den Zünd- kerzenstecker ab und vergewissern Sie sich, dass alle sich bewegenden Teile zum Stillstand gekom- men sind: - bevor Sie Blockierungen lösen oder Verstopfun- gen im Auswurfkanal beseitigen. - bevor Sie den Rasenmäher überprüfen, reinigen oder Arbeiten an ihm durchführen. - wenn ein Fremdkörper getro󰀨en wurde. Suchen Sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch bevor Sie erneut starten und mit dem Rasenmä- her arbeiten. Falls der Rasenmäher anfängt un- gewöhnlich stark zu vibrieren, ist eine sofortige Überprüfung erforderlich.

• Stellen Sie den Motor ab: - wenn Sie sich vom Rasenmäher entfernen - bevor Sie nachtanken.

• Ein Betreiben der Maschine mit übermäßiger Ge- schwindigkeit kann die Unfallgefahr erhöhen.

• Seien Sie vorsichtig bei Einstellarbeiten an der Maschine und vermeiden Sie ein Einklemmen von Fingern zwischen dem sich bewegenden Schneid- werkzeug und starren Geräteteilen

• Seien Sie besonders vorsichtig beim Mähen auf nachgebenden Böden, an nahegelegenen Müllhal- den, Gräben und Deichen.

• Der Benutzer muss ausreichend in der Verwen- dung, der Einstellung und der Bedienung (ein- schließlich verbotener Betätigungen) geschult sein.

• Überprüfen Sie das Gerät regelmäßig und stellen vor jedem Einsatz sicher, dass alle Startarretierun- gen und Tastschalter ordnungsgemäß funktionie- ren. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Deshalb wird empfohlen warme Arbeitshandschuhe zu tragen und regelmäßige Arbeitspausen einzule- gen.

7. Vor Inbetriebnahme

Zusammenbau der Komponenten. Bei der Lieferung sind einige Teile demontiert. Der Zusammenbau ist einfach, wenn die folgenden Hin- weise beachtet werden. Hinweis! Beim Zusammenbau und für Wartungsarbeiten benö- tigen Sie folgendes zusätzliches Werkzeug, das nicht im Lieferumfang enthalten ist:

• eine Ölau󰀨angwanne ach (für Ölwechsel)

• einen Messbecher 1 Liter (Öl / Benzinfest)

• einen Benzinkanister ( 5 Liter sind ausreichend für ca. 6 Betriebsstunden)

• einen Trichter (passend zum Benzineinfüllstutzen des Tanks)

• Haushaltswischtücher (zum Abwischen von Öl / Benzinresten; Entsorgung an der Tankstelle)

• eine Benzin Absaugpumpe (Plastikausführung, in Baumärkten erhältlich)

• eine Ölkanne mit Handpumpe (in Baumärkten er- hältlich)

1. Rasenmäher und Anbauteile aus Verpackung

nehmen und überprüfen ob alle Teile vorhanden sind.

2. Unteren Schubbügel (4a) mit je einer Rundkopf-

schraube (a), 1 Beilagscheibe (b), 1 Kunststo󰀨s- ternmutter (5) an beiden Seiten des Mähers fest- schrauben. Achten Sie dabei darauf, dass die Seilzüge, die später befestigt werden, nicht im Weg sind (Abb. 2-3).

3. Oberen Schubbügel (4) am unteren Schubbügel

(4a) mit je einer Rundkopfschraube (a), 1 Beilag- scheibe (b), 1 Kunststo󰀨sternmutter (5) an beiden Seiten festschrauben (Abb. 4-5).

4. Den Gri󰀨 des Seilzugstarteres (17) am dafür vor-

gesehenen Haken wie in Abb. 6 gezeigt einhän- gen.

5. Die Seilzüge mit den beiliegenden Kabelclips (18)

(Abb.7) am Schubbügel xieren.

6. Fangkorb (16) - aufklappen und die Kunststo󰀨c-

lips am Rahmen einrasten. (Abb. 8)

7. Mähen mit Fangkorb:

Auswurfklappe (15) mit einer Hand anheben und den Fangkorb (16) wie in Abb. 9 gezeigt einhän- gen.

Motortyp 4 Taktmotor/ luftgekühlt Hubraum: 132 cm

Arbeitsdrehzahl 2800 U/min Leistung in kW 2,5 kW / 3,4 PS Kraftsto󰀨 Normalbenzin/Bleifrei max. 5% Bioethanol Tankinhalt/Benzin 0,8 l Motoröl SAE 30/10W30 Tankinhalt/Öl 0,4 l Schnitthöhenverstellung

Inhalt Au󰀨angkorb 45 l Schnittbreite 42 cm Gewicht 23,5 kg Technische Änderungen vorbehalten! Information zur Geräuschentwicklung nach den ein- schlägigen Normen gemessen: Schalldruck L

= 79,8 dB(A) Messunsicherheit K

= 3 dB(A) Schallleistung L

= 91,3 dB(A) Messunsicherheit K

= 1,93 dB(A) Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewir- ken. Vibration A

Beschränken Sie die Geräuschentwicklung und Vib- ration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

• Tragen Sie Handschuhe. Bei längerer Anwendung des Benzin Rasenmähers kann es zu einer vibrationsbedingten Durchblutungs- störung kommen (Weißngerkrankheit). Angaben über die Dauer der Anwendung können in diesem Fall nicht gemacht werden, da dies von Per- son zu Person unterschiedlich sein kann. Folgende Faktoren können diese Erscheinung beein- ussen:

• Durchblutungsstörungen der Hände des Bedieners

• niedrige Außentemperaturen

m WARNUNG Jedes mal wenn Sie irgendwelche Einstell- und/ oder Reparaturarbeiten an Ihrem Rasenmäher vornehmen müssen, warten Sie, bis sich das Messer nicht mehr dreht. Warnung! Verletzungsgefahr durch bewegliche gefährliche Teile! Stellen Sie vor jeder Einstell-, Wartungs- und Re- paraturarbeit den Motor ab und ziehen Sie den Zündkerzenstecker. Nutzung des Antriebs:

• Motorbremshebel (3): Verwenden Sie den Hebel, um den Motor abzustellen. Wenn Sie den Hebel loslassen, stoppen Motor und Schneidemesser au- tomatisch.

• Zum Mähen ziehen Sie den Motorbremshebel (3) zum Handgri󰀨 (1). Vor dem eigentlichen Mähen, sollten Sie den Motorbremshebel mehrmals über- prüfen. Vergewissern Sie sich, dass das Zugseil leichtgängig ist.

• Antriebshebel (2): Betätigen Sie ihn, wird die Kupplung für den Fahr- antrieb geschlossen und der Rasenmäher beginnt bei laufendem Motor zu fahren. Lassen Sie den Antriebshebel rechtzeitig los um den fahrenden Rasenmäher zu stoppen. Üben Sie das Anfahren und Anhalten vor dem ers- ten Mähen bis Sie mit dem Fahrverhalten vertraut sind. Warnhinweis: Das Schneidemesser rotiert, wenn der Motor gestartet wird. Wichtig: Vor dem Starten des Motors bewegen Sie die Motorbremshebel mehrmals, um zu prüfen, ob das Stoppseil auch gut funktioniert. Beachte: Der Motor ist auf die Schnittgeschwindig- keit für Gras, und Grasauswurf in den Fangkorb und für eine lange Motor-Lebenszeit ausgelegt

• Überprüfen Sie den Ölstand.

• Ö󰀨nen Sie den Tankdeckel und füllen den Benzin- tank (6) bis zum unterem Punkt des Tankeinfüllstut- zen mit ca. 0,8 Liter Benzin. Verwenden Sie zum Befüllen einen Trichter und Maßbehälter. Überfül- len Sie den Tank nicht. Verwenden Sie frischen, sauberen unverbleiten Kraftsto󰀨. Mischen Sie keinesfalls Öl mit Benzin. Erwerben Sie Kraftsto󰀨 in Mengen, die innerhalb von 30 Ta- gen verbraucht werden können, um so die Frische des Kraftsto󰀨s zu garantieren. Beachte: Verwenden Sie bleifreies Normalbenzin mit max. 5% Bioethanolanteil.

Fangkorb (16), falls angebracht abnehmen und Mulcheinsatz (19) wie in Abb. 10-12 dargestellt einlegen. Einstellen der Schnitthöhe m Achtung! Das Verstellen der Schnitthöhe darf nur bei abgestelltem Motor und abgezogenem Zündkerzenstecker vorgenommen werden.

• Bevor Sie zu Mähen beginnen, prüfen Sie, ob die Schneidwerkzeuge nicht stumpf und Ihre Befesti- gungsmittel nicht beschädigt sind.

• Ersetzen Sie stumpfe und/oder beschädigte Schneidwerkzeuge gegebenenfalls im ganzen Satz, um keine Unwucht zu erzeugen. Bei dieser Prüfung den Motor abstellen und den Zündkerzen- stecker abziehen.

• Die Einstellung der Schnitthöhe erfolgt mit der Rad- höhenverstellung (Abb. 13/ Pos. 14). Es können 7 verschiedene Schnitthöhen eingestellt werden

• Ziehen Sie den Einstellhebel nach außen und stel- len Sie die gewünschte Schnitthöhe ein. Der Hebel rastet in der gewünschten Position ein (Abb. 13).

m Achtung! Der Motor wird ohne Öl ausgeliefert. Vor Inbe- triebnahme daher unbedingt Öl einfüllen. Ver- wenden Sie hierzu normales Mehrbereichsöl (SAE 30). Der Ölstand im Motor muss vor jedem Mähen überprüft werden. Ebenfalls muss Benzin eingefüllt werden, da auch dieses nicht im Auslieferzustand enthalten ist.

• Um ein ungewolltes Starten des Rasenmähers zu vermeiden, ist dieser mit einem Motorbremshebel (Abb. 1, Pos. 3) ausgestattet, welche betätigt wer- den muss, bevor der Rasenmäher gestartet wird. Beim Loslassen des Motorbremshebels muss die- ser in die Ausgangsposition zurückkehren und der Motor wird automatisch abgestellt.

• Ziehen Sie den Motorbremshebel (3) und ziehen Sie kräftig am Seilzugstarter (17). (Abb. 14) ACHTUNG: Das Schneidmesser rotiert auch bei gelöstem Motorbremshebel sobald man am Seil- zugstarter zieht. Achten Sie darauf das sich kei- ne Körper-/Fremdteile im Gefahrenbereich des Schneidmessers benden.

• Wenn der Motor läuft, drücken Sie den Antriebshe- bel (2) zum Handgri󰀨 (1) um den Antrieb am Mäher einzukuppeln.

• Bevor Sie mit dem Rasen mähen beginnen, sollten Sie diesen Vorgang einige Male durchführen, um sicher zu gehen, dass alles korrekt funktioniert. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Lesen und beachten Sie die Betriebsanleitung und auch die Hinweise bezüglich des Motors und der Zusatzgeräte. Heben Sie die Anleitung auch für die anderen Benutzer des Gerätes zugänglich auf.

• Auspu󰀨gase sind gefährlich. Lassen Sie den Motor nur im Freien an.

• Vergewissern Sie sich, dass alle Sicherheitsein- richtungen vorhanden sind und auch gut funktio- nieren.

• Das Gerät sollte nur von einer Person bedient wer- den, die auch dazu geeignet ist.

• Das Mähen von nassem Gras kann gefährlich sein. Mähen Sie Gras möglichst trocken.

• Weisen Sie andere Personen oder Kinder an, sich vom Mäher entfernt aufzuhalten.

• Mähen Sie niemals bei schlechten Sichtverhältnis- sen.

• Heben Sie herumliegende, lose Gegenstände vor dem Mähen vom Boden auf. Hinweise zum richtigen Mähen m Achtung! Ö󰀨nen Sie die Auswurfklappe nie, wenn die Fangeinrichtung entleert wird und der Motor noch läuft. Das umlaufende Messer kann zu Verletzungen führen. Befestigen Sie die Auswurfklappe und den Fangkorb immer sorgfältig. Beim Entfernen vorher den Motor ausschalten. Der durch die Führungsholme gegebene Sicherheits- abstand zwischen Messergehäuse und Benutzer ist stets einzuhalten. Beim Mähen und Fahrtrichtungs- änderungen an Böschungen und Hängen ist beson- dere Vorsicht geboten. Achten Sie auf einen sicheren Stand, tragen Sie Schuhe mit rutschfesten, gri󰀩gen Sohlen und lange Hosen. Mähen Sie immer quer zum Hang. Hänge über 15 Grad Schräge dürfen mit dem Rasen- mäher aus Sicherheitsgründen nicht gemäht werden. Üben Sie besondere Vorsicht beim Rückwärtsbewe- gen und beim Ziehen des Rasenmähers. Stolperge- fahr! Mulchen Beim Mulchen wird das Schnittgut im geschlosse- nen Mähergehäuse zerkleinert und auf dem Rasen wieder verteilt. Eine Grasaufnahme und Entsorgung entfällt. m HINWEIS! Mulchen ist nur bei relativ kurzem Ra- sen möglich. Um die Mulchfunktion zu nutzen, hängen Sie den Fangkorb (16) aus und schieben Sie den Mulchein- satz (Abb. 10-12) in die Auswurfö󰀨nung und schlie- ßen Sie die Auswurfklappe (15). m WARNUNG Verwenden Sie immer nur einen Sicherheitsben- zinkanister. Rauchen Sie nicht beim Einfüllen von Benzin. Entfernen Sie jegliche Öl- oder Benzinreste Schalten Sie den Motor vor dem Einfüllen von Benzin ab und lassen Sie den Motor einige Minuten abküh- len. Motor starten (Abb. 14)

• Vergewissern Sie sich, dass das Zündkabel an der Zündkerze angeschlossen ist.

• Stehen Sie hinter dem Motormäher. Eine Hand drückt den Motorbremshebel (3) zum Handgri󰀨 (1), die andere Hand soll am Seilzugstarter sein.

• Den Motor mit dem Seilzugstarter (17) starten. Hierfür den Gri󰀨 ca. 10-15 cm (bis ein Widerstand spürbar ist) herausziehen, dann kräftig mit einem Ruck anziehen. Sollte der Motor nicht gestartet ha- ben, nochmals am Gri󰀨 anziehen.

• Aufgrund einer Schutzschicht auf dem Motor kann es zu einer leichten Rauchbildung kommen, wenn Sie das Gerät zum ersten Mal verwenden. Dies ist ein normaler Vorgang. Beachte: Leichterer Start bei kälteren Tempera- turen durch drücken des Primer-Tasters (Abb. 15, 8). Nur bei kalter Maschine nutzen! m Achtung!

• Den Seilzugstarter nicht zurückschleudern lassen.

• Achtung: Bei kühlem Wetter kann es erforderlich sein, den Anlassvorgang mehrmals zu wiederho- len. Motor abschalten:

• Um den Motor abzustellen, lassen Sie den An- triebs- (2) danach den Motorbremshebel (3) los und warten Sie bis das Messer still steht.

• Ziehen Sie den Zündkerzenstecker von der Zünd- kerze (10) ab, um unbeabsichtigtes starten des Mo- tors zu vermeiden.

• Überprüfen Sie vor dem erneuten Anlassen den Seilzugstarter den Motorbremshebel. Kontrollie- ren Sie, ob der Seilzugstarter richtig montiert ist. Ein geknicktes oder beschädigtes Abstellseil muss ausgewechselt werden. Vor dem Mähen Wichtige Hinweise:

• Ziehen Sie sich richtig an. Tragen Sie festes Schuh- werk und keine Sandalen oder Turnschuhe.

• Überprüfen Sie das Schneidemesser. Ein Messer, das verbogen oder sonst wie beschädigt ist, muss gegen ein Originalmesser ausgetauscht werden.

• Füllen Sie den Benzintank im Freien auf. Benutzen Sie einen Einfülltrichter und einen Messbehälter. Wischen Sie übergelaufenes Benzin weg. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Vermeiden Sie Stellen, bei denen die Räder nicht mehr greifen oder das Mähen unsicher ist. Vor ei- ner Rückwärtsbewegung vergewissern Sie sich, ob nicht kleine Kinder hinter Ihnen sind.

• In dichtem, hohen Gras stellen Sie die höchste Schnittstufe ein und mähen Sie langsamer. Vor dem Entfernen von Gras oder sonstigen Verstop- fungen, stellen Sie den Motor ab und lösen Sie das Zündkabel.

• Entfernen Sie niemals Teile, die der Sicherheit die- nen.

• Füllen Sie niemals Benzin ein, wenn der Motor noch heiß ist oder läuft Entleeren des Fangkorbs Der Fangkorb (16) verfügt über eine Füllstandsanzei- ge (Abb. 16). Diese wird durch den Luftstrom den der Mäher im Betrieb erzeugt geö󰀨net. Fällt die Klappe (Abb. 16) während des Mähens zu, ist der Fangkorb (16) voll und sollte geleert werden. Für eine einwand- freie Funktion der Füllstandanzeige müssen die Lö- cher unter der Klappe immer sauber und durchlässig sein. Sobald während des Mähens Grasreste liegen blei- ben oder sich die Klappe nicht mehr ö󰀨net muss der Fangkorb entleert werden. m WARNUNG Vor dem Abnehmen des Fangkorbs den Motor abstellen und den Stillstand des Schneidwerk- zeugs abwarten. Zum Abnehmen des Fangkorbs (16) mit einer Hand die Auswurfklappe (15) anheben, mit der anderen Hand den Fangkorb (16) am Tragegri󰀨 herausnehmen (Abb.16). Der Sicherheitsvorschrift entsprechend fällt die Auswurfklappe (15) beim Aushängen des Fang- korbs zu und verschließt die hintere Auswurfö󰀨nung. Bleiben dabei Grasreste in der Ö󰀨nung hängen, so ist es für ein leichteres Starten des Motors zweckmä- ßig, den Rasenmäher um etwa 1m zurückzuziehen. Schnittgutreste im Mähergehäuse und am Arbeits- werkzeug nicht von Hand oder mit den Füßen entfer- nen, sondern mit geeigneten Hilfsmitteln, z.B. Bürste oder Handbesen. Zur Gewährleistung eines guten Aufsammelns müs- sen der Fangkorb (16) und besonders das Luftgitter von innen nach der Benutzung gereinigt werden. Fangkorb (16) nur bei abgeschaltetem Motor und still- stehendem Schneidwerkzeug einhängen. Auswurfklappe (15) mit einer Hand anheben und mit der anderen Hand den Fangkorb (16) am Handgri󰀨 halten und von oben einhängen. (Abb. 9) Das Mähen Nur mit scharfen, einwandfreien Messern schneiden, damit die Grashalme nicht ausfransen und der Rasen nicht gelb wird. Zur Erzielung eines sauberen Schnittbildes den Rasenmäher in möglichst geraden Bahnen führen. Dabei sollten sich diese Bahnen immer um einige Zentimeter überlappen, damit keine Streifen stehen bleiben. Die Unterseite des Mähergehäuses sauber halten und Grasablagerungen unbedingt entfernen. Abla- gerungen erschweren den Startvorgang, beeinträch- tigen die Schnittqualität und den Grasauswurf. An Hängen ist die Schneidbahn quer zum Hang zu le- gen. Ein Abgleiten des Rasenmähers lässt sich durch Schrägstellung nach oben verhindern. Wählen Sie die Schnitthöhe, je nach der tatsächlichen Rasen- länge. Führen Sie mehrere Durchgänge aus, so dass maximal 4 cm Rasen auf einmal abgetragen wird. Bevor irgendeine Kontrolle des Messers durchge- führt wird, Motor abstellen. Denken Sie daran, dass das Messer nach dem Ausschalten des Motors sich noch einige Sekunden weiter dreht. Versuchen Sie nie, das Messer zu stoppen. Prüfen Sie regelmäßig, ob das Messer richtig befes- tigt, in gutem Zustand und gut geschli󰀨en ist. Schlei- fen oder ersetzen Sie es, falls dies nicht der Fall sein sollte. Falls das in Bewegung bendliche Messer auf einen Gegenstand schlägt, den Rasenmäher an- halten und warten bis das Messer vollkommen still steht. Kontrollieren Sie anschließend den Zustand des Messers und des Messerhalters. Falls dieses be- schädigt ist muss es ausgewechselt werden. Hinweise zum Mähen:

• Achten Sie auf feste Gegenstände. Der Rasen- mäher könnte beschädigt werden oder es könnten Verletzungen entstehen.

• Ein heißer Motor, Auspu󰀨 oder Antrieb kann Ver- brennungen verursachen. Also nicht berühren.

• Bei Hängen oder steil abfallendem Gelände vor- sichtig mähen.

• Mähen Sie nur bei ausreichenden Lichtverhältnis- sen.

• Überprüfen Sie den Mäher, das Messer und die anderen Teile, wenn Sie in einen Fremdkörper ge- fahren sind oder wenn das Gerät stärker als normal vibriert.

• Machen Sie keine Einstellungsänderungen oder Reparaturen ohne den Motor vorher abzustellen. Ziehen Sie den Zündkabelstecker.

• Auf oder in der Nähe einer Straße achten Sie auf den Straßenverkehr. Halten Sie den Grasauswurf von der Straße fern. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Reinigen das Gerät wie folgt mit Wasser. (Abb. 23)

• Schlauch-Anschluss-Stück auf den Wasseran- schluss (w) des Mäher aufsetzen und den Wasser- hahn ö󰀨nen.

• Mäher starten und nach ca. 30 sek. den Mäher ausschalten. Der rotierende Messerbalken schleu- dert das Wasser an die Unterseite des Mähers und reinigt somit diese.

• Wasserhahn schließen und Schlauch-Anschluss- Stück abziehen.

• Oberseite mit einem Lappen reinigen (keine schar- fen Gegenstände verwenden). Hinweis: Bevor Sie den Rasenmäher auf die Seite kippen, entleeren Sie den Kraftsto󰀨tank mit einer Benzinabsaugpumpe vollständig. Der Rasenmäher darf nicht über 90 Grad gekippt werden. Am leichtes- ten entfernen Sie Schmutz und Gras gleich nach dem Mähen. Angetrocknete Grasreste und Schmutz kön- nen zu einer Beeinträchtigung des Mähbetriebes füh- ren. Kontrollieren Sie, ob der Grasauswurfkanal frei von Grasresten ist und entfernen diese bei Bedarf. Reinigen Sie den Mäher niemals mit einem Wasser- strahl oder Hochdruckreiniger. Der Motor soll trocken bleiben. Aggressive Reinigungsmittel wie Kaltreiniger oder Waschbenzin dürfen nicht verwendet werden. Radachsen und Radnaben

• Sollten einmal pro Saison gereinigt und leicht ein- gefettet werden. Messer Lassen Sie ihr Messer aus Sicherheitsgründen nur von einer autorisierten Fachwerkstatt schärfen, aus- wuchten und montieren. Um ein optimales Arbeitser- gebnis zu erzielen, wird empfohlen das Messer ein- mal im Jahr überprüfen zu lassen. Wechseln des Messers (Abb. 17) Beim Wechseln des Schneidwerkzeuges dürfen nur Original-Ersatzteile verwendet werden. Tragen Sie beim Messerwechsel Handschuhe um Schnittverletzungen zu vermeiden. Niemals ein an- deres Messer einbauen.

• Leeren Sie den Benzintank, bevor Sie die Klinge entfernen.

• Entfernen Sie die Schraube, um die Klinge zu er- setzen.

• Setzen Sie wieder alles so ein wie in Abb. 17. Be- festigen Sie die Schraube ordnungsgemäß. Befes- tigungsdrehkraft beträgt 45Nm. Ersetzen Sie auch die Schraube der Klinge, wenn Sie die Klinge er- setzen. Nach dem Mähen

• Den Motor immer zuerst abkühlen lassen, bevor man den Rasenmäher in einem geschlossenen Raum abstellt. Entfernen Sie Gras, Laub, Schmiere und Öl vor dem Einlagern. Keine anderen Gegen- stände auf dem Mäher ablagern.

• Kontrollieren Sie vor erneutem Gebrauch alle Schrauben und Muttern. Gelockerte Schrauben sind fest zu ziehen.

• Entleeren Sie den Fangkorb (16) vor dem erneuten Gebrauch.

• Lösen Sie den Zündkerzenstecker, um unerlaubten Gebrauch zu verhindern.

• Achten Sie darauf, dass der Mäher nicht neben ei- ner Gefahrenquelle abgestellt wird. Das Austreten von Gas kann zu Explosionen führen.

• Es dürfen nur Originalteile oder solche vom Her- steller genehmigte Teile bei Reparaturen verwen- det werden (siehe Adresse der Garantieurkunde).

• Bei längerem Nichtgebrauch des Mähers, den Ben- zintank mit einer Benzinabsaugpumpe entleeren.

• Ölen und warten Sie das Gerät

9. Wartung und Reinigung

• Regelmäßige, sorgfältige Instandhaltung ist not- wendig, um die Sicherheitsniveau und die Leistung des Gerätes unverändert zu garantieren.

• Sorgen Sie dafür dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

• Prüfen Sie regelmäßig die Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit. Reinigen Sie den Fangkorb regelmäßig mit Wasser und lassen Sie ihn gut trocknen.

• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.

• Bei längerer Lagerung oder Wartung den Kraft- sto󰀨tank entleeren.Dies sollte im Freien mit einer Benzin-Absaugpumpe (in Baumärkten erhältlich) erfolgen. m WARNUNG Arbeiten Sie nie bei laufendem Motor an stromfüh- renden Teilen der Zündanlage oder berühren diese. Ziehen Sie vor allen Wartungs- und Pegearbeiten den Zündkerzenstecker von der Zündkerze ab. Füh- ren Sie niemals irgendwelche Arbeiten am laufenden Gerät durch. Arbeiten die in dieser Bedienungsanlei- tung nicht beschrieben werden, sollten nur bei einer autorisierten Fachwerkstatt durchgeführt werden. Reinigung Nach jedem Gebrauch sollte der Mäher gründlich gereinigt werden. Besonders die Unterseite und die Messeraufnahme. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Beschädigte Messer Sollte das Messer trotz aller Vorsicht mit einem Hin- dernis in Berührung gekommen sein, sofort Motor ab- stellen und Zündkerzenstecker abziehen. Mäher seitlich kippen und Messer auf Beschädigung überprüfen. Beschädigte oder verbogene Messer müssen ausgewechselt werden. Niemals ein verbo- genes Messer wieder geradebiegen. Niemals mit ei- nem verbogenen oder stark abgenutzten Messer ar- beiten, dies verursacht Vibrationen und kann weitere Beschädigungen am Mäher zur Folge haben. m Achtung! Beim Arbeiten mit einem beschädigten Messer besteht Verletzungsgefahr. Messer nachschleifen Die Messerschneiden können mit einer Metallfeile nachgeschärft werden. Um eine Unwucht zu vermei- den sollte das Schleifen nur von einer autorisierten Fachwerkstatt durchgeführt werden. Ölstandskontrolle m Achtung! Motor niemals ohne oder mit zu wenig Öl betreiben. Dies kann schwere Schäden am Motor verursachen. Nur Motorenöl SAE 30 verwenden. Kontrolle des Ölstandes (Abb. 18):

• Rasenmäher auf eine ebene, gerade Fläche stel- len.

• Den Ölmessstab (12) durch Linksdrehung ab- schrauben und Messstab abwischen. Messstab wieder bis zum Anschlag in den Einfüllstutzen ste- cken, nicht zuschrauben.

• Messstab herausziehen und in waagrechter Stel- lung den Ölstand ablesen. Der Ölstand muss sich zwischen max und min des Ölmessstabs (12) be- nden. Ölwechsel

• Der Motorölwechsel sollte jährlich vor Saisonbe- ginn bei betriebswarmen und ausgeschaltetem Motor durchgeführt werden.

• Nur Motoröl (SAE 30) verwenden.

• Leeren Sie den Benzintank (mit einer Benzinab- saugpumpe)

• Platzieren Sie eine ache Ölau󰀨angwanne (min. 1 Liter Volumen) vor dem Rasenmäher.

• Ölmessstab herausschrauben und den Mäher so- weit kippen bis das gesamte Öl in die Au󰀨angwan- ne abgelaufen ist.

• Danach das frische Motoröl bis zur oberen Markie- rung des Ölmessstabes einfüllen (ca. 0,4l), überfül- len Sie das Gerät nicht.

• Achtung! Ölmessstab zum Prüfen des Ölstandes nicht einschrauben, sondern nur bis zum Gewinde einstecken. Das Altöl muss gemäß den geltenden Bestimmungen entsorgt werden. Reinigen der Riemen (Abb. 17, 19)

• Entfernen Sie das Messer und das Getriebegehäu- se indem Sie die Schrauben herauslösen.

• Reinigen Sie die Elemente des Getriebes und die Keilriemen ein- bis zweimal im Jahr mit einer Bürs- te oder Druckluft.

• Bringen Sie das Getriebegehäuse und das Messer wieder mit Schrauben an. Pege und Einstellung der Seilzüge Die Seilzüge öfters einölen und auf Leichtgängigkeit überprüfen. Wartung des Luftlters (Abb. 20) Verschmutzte Luftlter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regelmä- ßige Kontrolle ist daher unerlässlich. Der Luftlter sollte alle 25 Betriebsstunden kontrol- liert werden und bei Bedarf gereinigt werden. Bei sehr staubiger Luft ist der Luftlter öfters zu überprüfen. Nehmen Sie die Luftlterabdeckung ab und entfer- nen Sie den Schwammlter. Ersetzen Sie den Luftl- ter um zu vermeiden, dass Gegenstände in den Luft- einlass hineinfallen (Abb. 20). Achtung: Luftlter nie mit Benzin oder brennbaren Lö- sungsmitteln reinigen. Luftlter nur mit Druckluft oder durch Ausklopfen reinigen. Wartung der Zündkerze (Abb. 21) Überprüfen Sie die Zündkerze erstmals nach 10 Be- triebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Danach die Zündkerze alle 50 Betriebsstunden war- ten. Ziehen Sie den Zündkerzenstecker mit einer Dreh- bewegung ab. Entfernen Sie die Zündkerze (10) mit einem Zündkerzenschlüssel. Stellen Sie unter Verwendung einer Fühlerlehre den Abstand auf 0,75 mm (0,030“) ein. Bringen Sie die Zündkerze (10) wieder an und achten Sie darauf, dass Sie diese nicht zu fest ziehen. Reparatur Nach Reparatur oder Wartung vergewissern Sie sich, ob alle sicherheitstechnischen Teile angebracht und in einwandfreiem Zustand sind. Verletzungsgefähr- dende Teile vor anderen Personen und Kindern un- zugänglich aufbewahren. Achtung: Laut Produkthaftungsgesetz wird nicht für Schäden gehaftet die durch unsachgemäße Repa- raturen oder durch Nichtverwendung von Originaler- satzteilen verursacht werden. Beauftragen Sie einen Kundendienst oder einen au- torisierten Fachmann. Entsprechendes gilt auch für Zubehörteile. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Füllen Sie mit einer Ölkanne ca. 20 ml Öl in den Zylinder.

• Ziehen Sie den Startergri󰀨 langsam, so dass das Öl den Zylinder innen schützt.

• Schrauben Sie die Zündkerze wieder ein.

• Reinigen Sie die Kühlrippen des Zylinders und das Gehäuse.

• Reinigen Sie das ganze Gerät, um die Lackfarbe zu schützen.

• Bewahren Sie das Gerät an einem gutgelüfteten Platz oder Ort auf. Vorbereitung des Rasenmähers für den Trans- port (Abb. 22)

• Entleeren Sie den Benzintank mit einer Benzinab- saugpumpe.

• Lassen Sie den Motor solange laufen bis das rest- liche Benzin verbraucht ist.

• Entleeren Sie das Motoröl vom warmen Motor.

• Entfernen Sie den Zündkerzenstecker von der Zündkerze.

• Reinigen Sie die Kühlrippen des Zylinders und das Gehäuse.

• Hängen Sie den Seilzugstarter (17) am Haken aus. Lösen Sie die Kunststo󰀨sternmutter (5) und klap- pen den oberen Schubbügel (4) nach unten. Be- achten Sie dabei, dass beim Umklappen die Seil- züge nicht geknickt werden.

• Wickeln Sie einige Lagen Wellpappe zwischen oberen und unteren Schubbügel und Motor, um ein Scheuern zu vermeiden.

11. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohsto󰀨 und ist somit wieder verwendbar oder kann dem Rohsto󰀨kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B. Metall und Kunst- sto󰀨e. Führen Sie defekte Bauteile der Sondermül- lentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Betriebszeiten Beachten Sie bitte die gesetzlichen Bestimmungen, zur Regelung der Betriebszeiten von Rasenmähern, welche örtlich unterschiedlich sein können. Wichtiger Hinweis im Fall einer Reparatur: Bei Rücklieferung des Gerätes zur Reparatur beach- ten Sie bitte, dass das Gerät aus Sicherheitsgründen öl- und benzinfrei an die Servicestation gesendet werden müssen. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Anga- ben gemacht werden:

• Artikelnummer des Gerätes Ersatzteile / Zubehör Rasenmähermesser - Artikel-Nr.: 7911200620 Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Zündkerze, Luftlter, Benzinlter, Messer, Keilriemen

• nicht zwingend im Lieferumfang enthalten!

• Bewahren Sie den Rasenmäher niemals mit Ben- zin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit o󰀨enem Feuer oder Funken in Berührung kommen können.

• Lassen Sie den Motor abkühlen, bevor Sie den Ra- senmäher in geschlossenen Räumen abstellen.

• Um Brandgefahr zu vermeiden, halten Sie Motor, Auspu󰀨 und den Bereich um den Kraftsto󰀨tank frei von Gras, Blättern oder austretendem Fett (Öl). Vorbereitung für das Einlagern des Rasenmähers Warnhinweis: Entfernen Sie das Benzin nicht in ge- schlossenen Räumen, in der Nähe von Feuer oder beim Rauchen. Gasdämpfe können Explosionen oder Feuer verursachen.

• Entleeren Sie den Benzintank mit einer Benzinab- saugpumpe.

• Starten Sie den Motor und lassen Sie den Motor solange laufen bis das restliche Benzin verbraucht ist .

• Machen Sie nach jeder Saison einen Ölwechsel. Dazu entfernen Sie das alte Motoröl vom warmen Motor und füllen neues nach.

• Entfernen Sie die Zündkerze vom Zylinderkopf. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Fehlersuche Die Tabelle zeigt mögliche Fehler, deren mögliche Ursache und Möglichkeiten zur Abhilfe. Sollten Sie das Problem trotzdem nicht beseitigen können, ziehen Sie eine Fachkraft zu Rate. m VORSICHT! Zuerst den Motor abschalten und das Zündkabel ziehen, bevor Inspektionen oder Justierungen vorgenommen werden. m VORSICHT! Wenn nach einer Justierung oder Reparatur der Motor einige Minuten gelaufen ist, denken Sie daran, dass der Auspu󰀨 und andere Teile heiß sind. Also nicht berühren, um Verbrennungen zu vermeiden. Wichtiger Hinweis im Fall einer Reparatur: Bei Rücklieferung des Gerätes zur Reparatur beachten Sie bitte, dass das Gerät aus Sicherheitsgründen öl- und benzin- frei an die Servicestation gesendet werden müssen. Störung Mögliche Ursache Abhilfe Unruhiger Lauf, starkes vibrieren des Gerätes

• Messerbefestigung lose

• Messerbefestigung prüfen

• Messer ersetzen Motor läuft nicht

• Motorbremshebel nicht gedrückt

• verschmutzter Kraftsto󰀨

• Motorbremshebel drücken

• Benzintank leeren und mit sauberem Krafsto󰀨 befüllen

• Primer-Taste drücken

• Autorisierten Kundendienst aufsuchen Motor läuft unruhig

• Luftlter verschmutzt

• Zündkerze verschmutzt

• Zündkerze reinigen Rasen wird gelb, Schnitt unregelmäßig

• Schnitthöhe zu gering

• richtige Höhe einstellen Grasauswurf ist unsauber

• Schnitthöhe zu niedrig

Garantiebedingungen Revisionsdatum 20. August 2018 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten an- gegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnut- zung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müs- sen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor- Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Ver- sandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar. 5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center (via Post, eMail oder telefonisch). Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/Reparaturservice.aspx. Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung. 6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +49 [0] 8223 4002 99 oder [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
