HASZNÁLATI ÚTMUTATÓ MP132 SCHEPPACH

A készüléken található szimbólumok magyarázata Használat előtt vegye gyelembe a biztonsági utasításokat. Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és mindig tartsa be azokat! Ne használja lejtős terepen felfelé vagy lefelé irányban. A fűnyíró működtetése előtt távolítsa el a körülötte lévő kisebb tárgyakat, amelyek felve- rődhetnek. Működő motor mellett szétrepülő alkatrészek veszélye áll fenn. Biztosítsa, hogy mások is kellő biztonsági távolságot tartsanak. Karbantartási munkálatok előtt távolítsa el a gyújtógyertyapipát. A kezeket és lábakat tartsa távol a forgó késektől. Fontos. A kipufogógázok mérgezőek, a motort ezért ne működtesse nem szellőztetett területeken. Figyelem, forró felületek - égési sérülés veszélye! Viseljen fülvédőt és védőszemüveget! FIGYELEM! Az üzemanyagok tűzveszélyesek és robbanékonyak - égési sérülés veszé- lye! Ne tankoljon üzemanyagot, ha a motor jár vagy forró. Tartály térfogata Motorolaj Kés hossza. Max. vágásszélesség Garantált hangteljesítményszint A termék megfelel a hatályos európai irányelveknek. max. 3

Elsődleges gomb hidegindításhoz MIN MAX Olajszint ellenőrzése DRIVE - Hajtókar STOP - Motor fékkar www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Tartalomjegyzék: Oldal:

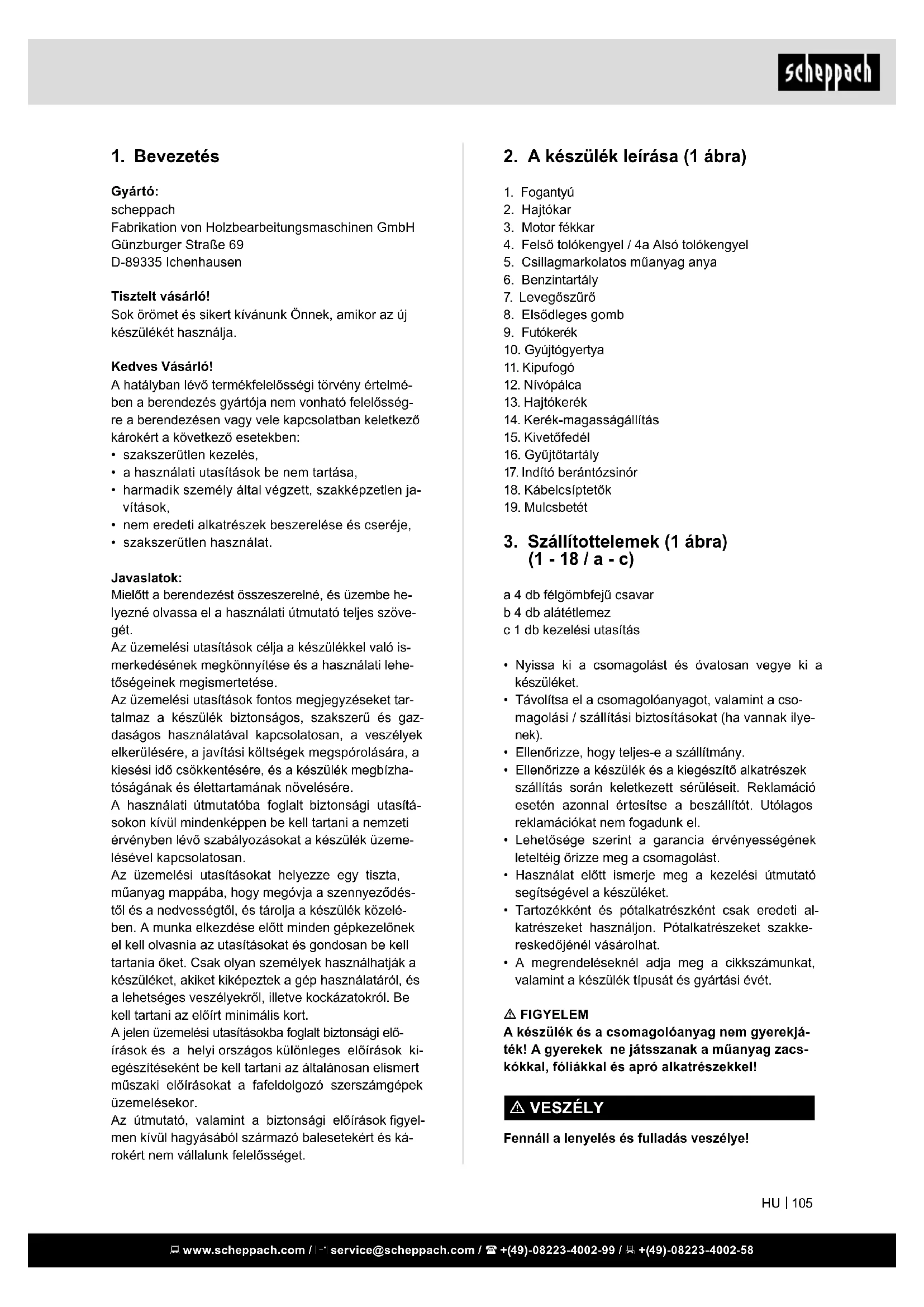

1. Bevezetés .................................................................................. 105

2. A készülék leírása .................................................................... 105

3. Szállított elemek ........................................................................ 105

4. Rendeltetésszerűi használat ..................................................... 106

5. Biztonsági utasítások ................................................................ 106

9. Karbantartás és tisztítás............................................................ 112

10. Tárolás ....................................................................................... 114

11. Megsemmisítés és újrahasznosítás .......................................... 115

2. A készülék leírása (1 ábra)

4. Felső tolókengyel / 4a Alsó tolókengyel

5. Csillagmarkolatos műanyag anya

14. Kerék-magasságállítás

17. Indító berántózsinór

3. Szállított elemek (1 ábra)

(1 - 18 / a - c) a 4 db félgömbfejű csavar b 4 db alátétlemez c 1 db kezelési utasítás

• Nyissa ki a csomagolást és óvatosan vegye ki a készüléket.

• Távolítsa el a csomagolóanyagot, valamint a cso- magolási / szállítási biztosításokat (ha vannak ilye- nek).

• Ellenőrizze, hogy teljes-e a szállítmány.

• Ellenőrizze a készülék és a kiegészítő alkatrészek szállítás során keletkezett sérüléseit. Reklamáció esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.

• Lehetősége szerint a garancia érvényességének leteltéig őrizze meg a csomagolást.

• Használat előtt ismerje meg a kezelési útmutató segítségével a készüléket.

• Tartozékként és pótalkatrészként csak eredeti al- katrészeket használjon. Pótalkatrészeket szakke- reskedőjénél vásárolhat.

• A megrendeléseknél adja meg a cikkszámunkat, valamint a készülék típusát és gyártási évét. m FIGYELEM A készülék és a csomagolóanyag nem gyerekjá- ték! A gyerekek ne játsszanak a műanyag zacs- kókkal, fóliákkal és apró alkatrészekkel! m VESZÉLY Fennáll a lenyelés és fulladás veszélye!

Gyártó: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Tisztelt vásárló! Sok örömet és sikert kívánunk Önnek, amikor az új készülékét használja. Kedves Vásárló! A hatályban lévő termékfelelősségi törvény értelmé- ben a berendezés gyártója nem vonható felelősség- re a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:

• szakszerűtlen kezelés,

• a használati utasítások be nem tartása,

• harmadik személy által végzett, szakképzetlen ja- vítások,

• nem eredeti alkatrészek beszerelése és cseréje,

• szakszerűtlen használat. Javaslatok: Mielőtt a berendezést összeszerelné, és üzembe he- lyezné olvassa el a használati útmutató teljes szöve- gét. Az üzemelési utasítások célja a készülékkel való is- merkedésének megkönnyítése és a használati lehe- tőségeinek megismertetése. Az üzemelési utasítások fontos megjegyzéseket tar- talmaz a készülék biztonságos, szakszerű és gaz- daságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízha- tóságának és élettartamának növelésére. A használati útmutatóba foglalt biztonsági utasítá- sokon kívül mindenképpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzeme- lésével kapcsolatosan. Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződés- től és a nedvességtől, és tárolja a készülék közelé- ben. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania őket. Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort. A jelen üzemelési utasításokba foglalt biztonsági elő- írások és a helyi országos különleges előírások ki- egészítéseként be kell tartani az általánosan elismert műszaki előírásokat a fafeldolgozó szerszámgépek üzemelésekor. Az útmutató, valamint a biztonsági előírások gyel- men kívül hagyásából származó balesetekért és ká- rokért nem vállalunk felelősséget. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Figyelem! A kezelő testi épségének veszélyeztetése miatt a fűnyírót nem szabad a következő munkákra használni: bozót, sövény és cserje vágására; lejtős területen, beültetett tetőkön vagy balkonládákban lévő növényzet vágására és aprítására, illetve járdák tisztítására (leszívatására), valamint szecskázóként fa- és sövénynyesedékek aprítására. A fűnyírót nem szabad motoros kapaként használni a talaj egyenet- lenségeinek javítására sem, mint pl. vakondtúrás.

• A fűnyírót biztonsági okokból nem szabad meghaj- tó berendezésként más munkaeszközökkel vagy bármilyen egyéb szerszámkészlettel használni.

m FIGYELMEZTETÉS Kérjük, hogy a saját biztonsága érdekében a készü- lék üzembe helyezése előtt gyelmesen olvassa el jelen kézikönyvet és az általános biztonsági utasítá- sokat. Ha a készüléket továbbadja harmadik félnek, mindig mellékelje a használati útmutatót is.

5. Biztonsági utasítások

A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos helyeket ez a szimbólum jelöli: m Ezen kívül a használati útmutató további fontos szö- vegrészeket is tartalmaz, amelyeket a „FIGYELEM!” szó jelöl. m VESZÉLY Ezen utasítás gyelmen kívül hagyása esetén a leg- komolyabb életveszély, ill. életveszélyes sérülések veszélye áll fenn. m FIGYELMEZTETÉS Ezen utasítás gyelmen kívül hagyása esetén életve- szély, ill. súlyos sérülések veszélye áll fenn. m VIGYÁZAT Ezen utasítás gyelmen kívül hagyása esetén enyhe vagy közepes sérülésveszély áll fenn. m MEGJEGYZÉS Ezen utasítás gyelmen kívül hagyása esetén fennáll a készülék vagy más vagyontárgyak károsodásának a veszélye.

4. Rendeltetésszerűi használat

A gép megfelel az EK gépekkel kapcsolatos érvé- nyes irányelvének. A munka megkezdése előtt az összes védő- és biz- tonsági berendezést fel kell szerelni a gépre.

• A kezelő személyzet felelős a munkaterületen tar- tózkodó harmadik felekért.

• A gépet egy személy általi kezelésre tervezték.

• A gépen található összes biztonsági és veszélyek- re vonatkozó utasítást vegye gyelembe.

• A gépen található összes biztonsági és veszélyek- re vonatkozó utasítást hiánytalanul tartsa olvasha- tó állapotban.

• A gépet csak műszakilag kifogástalan állapotban, valamint a rendeltetésének megfelelően, bizton- ság- és veszélytudatosan, a használati útmutató gyelembevételével szabad használni!

• Különösen a biztonságot hátrányosan befolyásoló üzemzavarokat kell haladéktalanul elhárít(tat)ni!

• Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki ada- tokban meghatározott méreteket.

• Tartsa be a vonatkozó baleset-megelőzési előírá- sokat és a többi általánosan elfogadott biztonság- technikai szabályt.

• A gépet csak olyan szakértő személy üzemeltethe- ti, tarthatja karban vagy javíthatja, akit ezzel meg- bíztak, és a veszélyekkel kapcsolatban kioktattak. Ha a gépen önkényes változtatást hajt végre, az ebből eredő károkért a gyártó nem vállal felelős- séget.

• A gépet kizárólag a gyártó eredeti tartozékaival és eredeti szerszámaival szabad használni.

• Minden ettől eltérő használat nem rendeltetéssze- rűnek minősül. Az ebből eredő károkért a gyártó nem felel; a kockázatot egyedül a használó viseli.

• A készüléket ne használja kisipari, kéziipari vagy ipari célokra.

• Amennyiben nem biztos abban, hogy egy adott munkafeltétel biztonságos vagy nem biztonságos, akkor ne dolgozzon a géppel.

• A benzines fűnyíró magáncélú használatra alkal- mas a ház körüli és hobbikertekben. A fűnyíró ház körüli és hobbikertekben való magáncélú haszná- lata azt jelenti, hogy az éves használat alapvető- en nem lépi túl az 50 órát, és túlnyomórészt füves vagy gyepes területek gondozására, nem pedig nyilvános tereken, parkokban, sportlétesítmények- ben, valamint mezőgazdaságban vagy erdőgazda- ságban használják. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Ha kifolyt a benzin, ne próbálja meg elindítani a motort. Helyette távolítsa el a gépet a benzinnel szennyezett területről. Minden gyújtási kísérletet mellőzzön, amíg el nem párologtak a benzingőzök.

• Biztonsági okokból sérülés esetén cserélje ki a benzintartályt és az egyéb tartályzárakat.

• Soha ne őrizze szikraforrás közelében a benzint. Mindig ellenőrzött minőségű kannát használjon. Tartsa gyermekektől távol a benzint.

• Cserélje ki a meghibásodott hangtompítókat

• Használat előtt mindig vegye szemügyre, hogy a vágószerszámok, rögzítőcsapok és a teljes vá- góegység nem használódtak-e el, és nincsenek-e megsérülve. A kiegyensúlyozatlanság elkerülése miatt az elhasználódott vagy sérült vágószerszá- mokat és rögzítőcsapokat csak készletként szabad kicserélni.

• A többkéses készülékeknél ügyeljen arra, hogy az egyik kés forgásával a többi kés is elkezdhet forog- ni. Kezelés

• Ne üzemeltesse a robbanómotort olyan zárt helyi- ségekben, ahol veszélyes szén-monoxid gyűlhet össze.

• Csak nappal vagy megfelelő mesterséges megvilá- gítás mellett vágjon füvet. Ha lehet, kerülje a készü- lék használatát nedves fű esetén.

• A fűnyírót tilos viharban használni - villámcsapás veszélye!

• Lejtős terepen mindig ügyeljen a stabilitásra.

• A gépet csak lépéstempóban vezesse

• A kerékkel rendelkező gépek esetén érvényes: Lej- tős terepen átlósan vágja a füvet, soha ne felfelé vagy lefelé.

• Legyen különösen óvatos, ha a lejtős terepen irányt változtat.

• Ne nyírjon füvet túlságosan meredek lejtős terepen Legyen különösen óvatos, ha a fűnyíróval megfor- dul, vagy amikor maga felé húzza a gépet.

• Állítsa le a vágókést, ha a fűnyírót meg kell billen- teni, ha nem füves területen viszi keresztül, vagy amikor a fűnyírót a nyírandó területről vagy terület- re mozgatja.

• Soha ne használja a fűnyírót sérült védőberende- zéssel vagy védőráccsal vagy felszerelt védőbe- rendezések, pl. terelőlapok és/vagy fűgyűjtő be- rendezések nélkül.

• Ne módosítsa a motor általános beállításait, és ne járassa túl magas fordulatszámon.

• A motor indítása előtt oldja ki a motorféket.

• A motort óvatosan indítsa, a gyártói utasításoknak megfelelően. Ügyeljen arra, hogy lába kellő távol- ságban legyen a vágókéstől. m Figyelem! A készülékek használatánál, a sérülések és a károk megakadályozásának az érdekében be kell tartani egy pár biztonsági intézkedést. Ezért ezt a használati utasítást/biztonsági utasításokat gondosan átolvasni. Őrizze ezeket jól meg, azért hogy mindenkor rendel- kezésére álljanak az információk. Ha más szemé- lyeknek adná át a készüléket, akkor kérjük kézbesít- se ki vele együtt ezt a használati utasítást/biztonsági utasításokat is. Nem vállalunk felelőséget olyan bal- esetekért vagy károkért, amelyek ennek az utasítás- nak és a biztonsági utasításoknak a gyelmen kívül hagyásából keletkeznek. Ki nem használhatja a készüléket:

• Gyermekek, és minden más olyan személy, aki nem ismeri a használati útmutatót (helyi rendelke- zések kitérhetnek a kezelő alsó korhatárára is).

• Olyan személyek, akik alkohol, kábítószer vagy gyógyszer hatása alatt állnak, fáradtak vagy bete- gek. Biztonsági utasítások a kézi fűnyíróra vonatko- zóan Megjegyzések

• Figyelmesen olvassa el használati útmutatót. Is- merkedjen meg a gép beállításaival és helyes használatával.

• Soha ne engedje, hogy gyerekek vagy más olyan személyek használják a fűnyírót, akik nem ismerik a használati útmutatót. Helyi rendelkezések kitér- hetnek a kezelő alsó korhatárára is.

• Soha ne nyírjon füvet, ha más személyek, különö- sen, ha gyerekek vagy állatok vannak a közelben. Gondoljon arra, hogy a gépet vezető személy vagy a felhasználó felel a más személyeket vagy azok tulajdonát érintő balesetekért.

• Amennyiben átadja a készüléket más személynek, akkor mellékelje a jelen kezelési útmutatót is.

• A fűnyírás közben mindig viseljen erős cipőt és hosszú nadrágot. Ne nyírjon füvet mezítláb vagy könnyű szandálban.

• Ellenőrizze a terepet, ahol a gépet használni fogja, és távolítson el minden olyan tárgyat, amelyeket az bekaphat és elrepíthet.

m FIGYELMEZTETÉS A benzin rendkívül gyúlékony:

• A benzint csak kifejezetten erre a célra tervezett tartályokban tárolja

• Csak a szabadban tankoljon, és ne dohányozzon a feltöltési folyamat közben

• A motor indítása előtt töltse be a benzint. A motor működése közben vagy forró gép esetén a tartály zárját nem szabad kinyitni vagy üzemanyagot be- tölteni. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• A fűnyírót mindig tartsa megfelelő üzemállapotban.

• A zaj- és rezgésterhelés csökkentése érdekében iktasson be elegendő szünetidőt. Fennmaradó veszélyek és óvintézkedések Az ergonómiai alapelvek elhanyagolása Egyéni védőeszközök (EVE) gondatlan használa- ta) Az egyéni védőeszközök gondatlan használata vagy használatának mellőzése súlyos sérüléseket okoz- hat. - Viselje az előírt védőeszközöket. Emberi magatartás, mulasztás - Minden munkánál folyamatosan maximálisan koncentráljon. m Fennmaradó veszély - Soha nem zárható ki. Zaj általi veszély Halláskárosodás A készülékkel végzett hosszabb, védelem nélküli munka halláskárosodást okozhat. - Alapvetően viseljen hallásvédőt. Magatartás vészhelyzetben Esetlegesen felmerülő baleset esetén kezdje meg a szükséges elsősegély intézkedéseket, és a lehető leggyorsabban kérjen segítséget szakképzett orvos- tól.

Motortípus Négyütemű motor / léghűtéses Lökettérfogat: 132 cm

Üzemi fordulatszám 2800 U/min Teljesítmény 2,5 kW / 3,4 PS Üzemanyag Normál benzin / ólommentes max. 5% bioetanol Tartály térfogata 0,8 l Motorolaj SAE 30/10W30 Tartály térfogata / olaj 0,4 l Vágási magasság állítása

25 - 75 mm / 7-szörös

A gyűjtőtartály térfogata 45 l Vágásszélesség 42 cm Tömeg 23,5 kg A műszaki változások jogát fenntartjuk! Információk a vonatkozó szabványok szerint mért zajkibocsátási értékekhez: Hangnyomás L

= 79,8 dB(A) Mérési bizonytalanság K

• A motor indításakor vagy járatásakor ne billentse meg a fűnyírót, ha mégis, akkor kissé emelje meg a fűnyírót a folyamat közben. Ebben az esetben csak annyira billentse meg, amennyire feltétlenül szük- séges, és csak a kezelőtől elfordított oldalt emelje meg.

• Ne indítsa el a motort, ha a kivetőcsatorna előtt áll.

• Soha ne tegye kezét vagy lábát a forgó alkatré- szekre vagy azok alá. Mindig tartózkodjon távol a kivetőnyílástól.

• Soha ne emelje fel vagy hordozza a fűnyírót, ha jár a motorja.

• Kapcsolja ki a motort, húzza le a gyertyapipát, és bizonyosodjon meg arról, hogy az összes mozgó alkatrész megállt: - mielőtt megszünteti a torlaszokat vagy a kivető- csatorna eltömődéseit. - mielőtt a fűnyírót ellenőrzi, megtisztítja vagy munkálatokat végez rajta. - ha idegen testet talál. Keresse meg a fűnyíró sé- rüléseit, és végezze el a szükséges javításokat, mielőtt újra elindítja, és dolgozik a fűnyíróval. Ha a fűnyíró a szokatlanul erősen vibrálni kezd, azonnali vizsgálata szükséges.

• Állítsa le a motort: - ha nem tartózkodik a fűnyíró közelében - mielőtt utántölti az üzemanyagot

• Ha a gépet túl nagy sebességgel működteti, növeli a balesetveszélyt.

• Legyen óvatos, ha beállítási munkákat végez a gé- pen, és ügyeljen rá, hogy ujjai ne szoruljanak be a mozgó vágószerszám és a készülék merev alkat- részei közé

• Legyen különösen óvatos, ha laza talajon, szemét- kupac, árok vagy töltés közelében nyír füvet.

• A kezelőnek kielégítő ismeretekkel kell rendelkez- nie a gép használatára, beállítására és kezelésére vonatkozóan (beleértve a nem megengedett mű- ködtetést).

• Rendszeresen ellenőrizze a készüléket, és minden egyes használat előtt bizonyosodjon meg arról, hogy az indításhoz szükséges összes rögzítés és gomb megfelelően működik.

• Ügyeljen arra, hogy a helytelenül végzett karban- tartás, a nem megfelelő pótalkatrészek használata, vagy a biztonsági berendezések eltávolítása, illet- ve módosítása a készülék károsodását és a kezelő személy súlyos sérülését okozhatja.

• Ügyeljen arra, hogy a fűnyíró biztonsági rendsze- reit és berendezéseit nem szabad kiiktatni, illetve működésen kívül helyezni.

• Ügyeljen arra, hogy a felhasználó a motorfordulat- szám-szabályozás semmilyen rögzített beállítását nem módosíthatja vagy iktathatja ki.

• Csak a gyártó által ajánlott vágószerszámokat és tartozékokat használja. Más szerszámok és tarto- zékok használata sérülésveszélyt jelenthet a kez- előre nézve. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• 0,5 l motorolaj, SAE 30/10W30 Összeszerelés

1. Vegye ki a fűnyírót és a felszerelendő alkatrésze-

ket a csomagolásból, és ellenőrizze az alkatré- szek hiánytalanságát.

2. Az alsó tolókengyelt (4a) a félgömbfelű csavar-

ral (a), 1 darab hézagoló alátéttel (b) és 1 darab műanyag anyával (5) csavarozza fel a fűnyíró két oldalára. Közben ügyeljen arra, hogy a berántó- zsinór, amelyet később kell rögzíteni, ne legyen útban (2-3. ábra).

3. A felső tolókengyelt (4) csavarozza fel mindkét

oldalon az alsó tolókengyelre (4a) a félgömbfelű csavarral (a), 1 darab hézagoló alátéttel (b) és 1 darab műanyag anyával (5) (4-5. ábra).

4. Az berántó indítózsinór fogantyúját (17) akassza

be az arra előirányzott kampónál a 6. ábrának megfelelően.

5. A berántózsinórt rögzítse a mellékelt kábelcsípte-

tőkkel (18) (7. ábra) a tolókengyelen.

6. Hajtsa fel a fűgyűjtő tartályt (16), és pattintsa be a

műanyag csíptetőket a kereten. (8. ábra)

7. Fűnyírás fűgyűjtő tartállyal:

Egyik kezével emelje meg a kivetőfedelet (15), és a 9. ábrán látható módon akassza be a fűgyűjtő tartályt (16).

Vegye le a fűgyűjtő tartályt (16), és helyezze be a mulcsbetétet (19) a 10-12. ábrákon látható mó- don. A vágásmagasság beállítása m Figyelem! A vágásmagasság állítását csak le- állított motornál és lehúzott gyújtógyertyapipá- nál szabad végezni.

• A fűnyírás megkezdése előtt ellenőrizze, hogy a vágószerszámok nem életlenek-e, és rögzítésük nem sérült-e.

• Az életlen és/vagy sérült vágószerszámokat cél- szerű készletben kicserélni, hogy a kiegyensúlyo- zatlanságot elkerülje. Ennek ellenőrzéséhez állítsa le a motort, és húzza le a gyújtógyertyapipát.

• A vágásmagasság beállítása a kerék magasságál- lításával történik (13. ábra / 14. tétel). Öt különböző vágásmagasság beállítása lehetséges.

• Húzza kifelé a beállítókart, és állítsa be a kívánt vágási magasságot. A kar bepattan a kívánt pozí- cióba (13. ábra). Hangteljesítmény L

= 91,3 dB(A) Mérési bizonytalanság K

= 1,93 dB(A) Viseljen hallásvédőt. A zaj halláskárosodást okozhat. Vibráció A

Mérési bizonytalanság K

Csökkentse minimális szintre a zajképződést és a vibrációt!

• Csak kifogástalan állapotban lévő eszközöket használjon.

• Rendszeresen végezze el a berendezés karbantar- tását és tisztítását.

• Munkamódszerét igazítsa az eszközhöz.

• Ne terhelje túl a készüléket.

• Szükség szerint ellenőriztesse a készüléket.

• Kapcsolja ki a szerszámot, ha nem használja.

• Viseljen kesztyűt. A benzines fűnyíró traktor hosszabb használata ese- tén a rezgés vérkeringési zavarokat idézhet elő (az ujjak elfehérednek a vibráció miatt). A használat időtartamára nem adható meg egyértel- mű előírás, mert az személyenként eltérő lehet. A következő tényezők befolyásolhatják ezt a jelensé- get:

• A kezelő kezének vérkeringési zavarai

• alacsony külső hőmérséklet

• hosszú használati időtartam Ezért ajánlott meleg munkakesztyűt viselni, és rend- szeresen munkaszünetet beiktatni.

7. Beüzemeltetés előtt

Az alkatrészek összeszerelése. Néhány alkatrészt szétszerelt állapotban szállítunk. Összeszerelésük egyszerű, a következő utasítások gyelembevétele mellett. Megjegyzés! Az összeszereléshez és a karbantartási munkákhoz a következő eszközökre van szüksége, ezek nincse- nek mellékelve a gép szállításakor:

• lapos olajfelfogó kád (az olajcseréhez)

• 1 literes mérőpohár (olaj / benzinálló)

• benzinkanna (5 liter kb. 6 üzemórára elegendő)

• tölcsér (a tartály benzinbetöltő csonkjához megfe- lelő)

• háztartási törlőkendő (az olaj / benzinmaradék le- törléséhez; a tartály helyének ártalmatlanításához)

• benzinleszívó szivattyú (műanyag kivitel, kereske- delemben kapható)

Fontos: A motor indítása előtt többször mozgassa meg a motorféket, hogy ellenőrizze a leállítózsinór működését is. Vegye gyelembe: A motort a fűnyírás és a fűhul- ladék gyűjtőtartályba juttatásának lépéssebességé- hez, valamint hosszú élettartamra tervezték

• Ellenőrizze az olajszintet.

• Nyissa fel a tartályfedelet, és a tartály betöltő- csonkjának alsó pontjáig töltse fel a benzintartályt (6) kb. 0,8 liter benzinnel. Használjon tölcsért és mérőedényt a feltöltéshez. Ne töltse túl a tartályt. Friss, tiszta, ólmozatlan benzint használjon. Semmi esetre se keverje olajjal a benzint. Olyan mennyiségű üzemanyagot vásároljon, amely 30 napon belül elfogy, ezáltal garantálhatja az üzem- anyag frissességét. Vegye gyelembe: Ólommentes, max. 5% bioetan- olt tartalmazó hagyományos benzint használjon. m FIGYELMEZTETÉS Mindig csak biztonsági benzineskannát használjon. A benzin betöltése közben ne dohányozzon. Távolítsa el az összes olaj- vagy benzinmaradványt. A benzin betöltése előtt kapcsolja ki a motort, és néhány má- sodpercig hagyja lehűlni. A motor elindítása (14. ábra)

• Győződjön meg arról, hogy az indítókábel csatla- koztatva van a gyújtógyertyához.

• Álljon a motoros fűnyíró mögé. Egyik kezével nyom- ja le a motorfékkar (3) kézi fogantyúját, másik kezét tegye a berántó indítózsinórra.

• Indítsa el a motort a berántó indítózsinórral (17). Ehhez húzza ki a fogantyút kb. 10-15 centiméterrel (ameddig ellenállás nem érezhető), majd egy rán- tással erősen húzza meg. Ha nem indult el a motor, még egyszer húzza meg a fogantyút.

• A motoron található védőréteg miatt enyhe szag- képződés lehetséges, ha a készüléket első alka- lommal használja. Ez normális jelenség. Vegye gyelembe: Alacsony hőmérsékleteknél az elsődleges gomb megnyomásával könnyebb az indítás (15. ábra, 8.). Csak hideg gép esetén használja! m Figyelem!

• A berántó indítózsinórt ne hagyja visszavágódni.

• Figyelem: Hideg időben szükséges lehet az indítás folyamat többszöri megismétlésére. A motor leállítása:

• A motor leállításához engedje el a motorfékkart (3), és várja meg, amíg a kés leáll.

m Figyelem! A motort olaj nélkül szállítjuk. Az üzembe helye- zés előtt ezért feltétlenül töltse fel olajjal. Normál univerzális olajat használjon (SAE 30/10W30). A motor olajszintjét minden fűnyírás előtt ellenőriz- ze. Benzint szintén Önnek kell betöltenie, mivel a motor nincs feltöltve benzinnel.

• A fűnyíró az akaratlan működésbe lépés elkerü- lésére motorfékkel van ellátva (1. ábra, 3. tétel), amelyet a fűnyíró elindítása előtt működtetni kell. A motorfékkar elengedésével vissza kell állnia a ki- indulási helyzetbe, és a motor automatikusan leáll.

• Húzza meg a motorfékkart (3), és húzza meg erő- sen a berántó indítózsinórt (17). (14. ábra) FIGYELEM: A vágókés kioldott motorfékkarnál is forog, ha meghúzza a berántó indítózsinórt. Ügyel- jen arra, hogy ne legyenek idegen testek/alkatré- szek a vágókés veszélyzónájában.

• Ha a motor jár, akkor nyomja a hajtókart (2) a mar- kolathoz (1) hogy a fűnyíró meghajtását bekapcsol- ja.

• Mielőtt a fűnyírást megkezdené, végezze el né- hányszor ezt a folyamatot, hogy biztosan meggyő- ződhessen róla, hogy minden megfelelően műkö- dik. m FIGYELMEZTETÉS Minden alkalommal, amikor beállítási és/vagy ja- vítási munkát kell végeznie a fűnyírón, várja meg, amíg a kés már nem forog. Minden beállítási, karbantartási és javítási mun- ka előtt állítsa le a motort, és húzza le a gyújtó- gyertyapipát. A hajtás használata:

• Motorfék (3): Használja a kart a motor leállításá- hoz. Ha elengedi a kart, a motor és a vágókés au- tomatikusan megáll.

• Fűnyíráshoz húzza a motor fékkart (3) a marko- lathoz (1). A fűnyírás tényleges megkezdése előtt többször ellenőrizze a motor fékkart. Bizonyosod- jon meg róla, hogy a berántózsinór könnyen mű- ködtethető.

• Hajtókar (2): Ha működteti, akkor a kuplung kapcsolja a hajtó- szerkezetet, és a fűnyíró járó motorral mozogni kezd. Amikor a működő fűnyírót le akarja állítani, idejében engedje el a hajtókart. Az első fűnyírás előtt addig gyakorolja az elindí- tás és leállítás folyamatát, amíg meg nem ismeri a mozgás közbeni viselkedést. Figyelmeztetés: A vágókés forog, ha a motor elindul. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Mulcsozás A mulcsozás során a nyesedék a fűnyíró zárt házá- ban felaprításra kerül, majd szétoszlatva újra vissza- kerül a gyepre. Következésképp elmarad a fű össze- gyűjtésének és ártalmatlanításának művelete. m MEGJEGYZÉS! A mulcsozás csak viszonylag rö- vid gyepek esetén lehetséges. A mulcsozás funkció használatához akassza ki a gyűjtőtartályt (16), és tolja a mulcsadaptert (10-12. ábra) a kivetőnyílásba, majd zárja le a kivetőfedelet (15). A fűnyírás Csak éles, kifogástalan állapotban lévő késsel vág- jon, hogy a fű minél kevésbé roncsolódjon, ami a gyep besárgulását okozhatja. Hogy vágás után a gyep minél egyenletesebb legyen, a lehető legegyenesebb pályán vezesse a fűnyírót. Ennek során a pályák mindig fedjék egymást néhány centiméterrel, hogy ne maradjanak ki sávok. Tartsa tisztán a fűnyíró házának alját, és feltétlenül távolítsa el a rátapadt füvet. A lerakódások megnehe- zítik az indítási folyamatot, rontják a vágás minősé- gét és a fű kivetésének folyamatát. Lejtős terepen a vágás pályája átlós legyen. A fűnyíró lecsúszásának megakadályozására tartsa ferdén felfelé. A vágási magasságot az adott fű hosszának megfelelően vá- lassza ki. Többször menjen át a területen úgy, hogy egyszerre legfeljebb 4 cm füvet vágjon le. Mielőtt bármilyen ellenőrzést végez a késen, állítsa le a motort. Jusson eszébe, hogy a kés a motor kikap- csolása után még néhány másodpercig tovább forog. Soha ne kísérelje meg leállítani a kést. Rendszeresen ellenőrizze, hogy a kés megfelelően van-e rögzítve, jó állapotban van-e és éles-e. Köszö- rülje meg vagy cserélje ki, ha nem. Ha a mozgó kés akadályba ütközik, állítsa le a fűnyírót, és várja meg, amíg a kés teljesen leáll. Ezután ellenőrizze a kés és a késtartó állapotát. Ha valamelyik megsérült, ki kell cserélni. Utasítások a fűnyírásra vonatkozóan:

• Ügyeljen a kemény tárgyakra. A fűnyíró megsérül- het, és sérülésekhez vezethet.

• A forró motor, kipufogó és hajtás égési sérülést okozhat. Ezért kerülje ezek megérintését.

• Lejtős vagy emelkedő terepen óvatosan vágjon fü- vet.

• Csak kielégítő fényviszonyok mellett nyírjon füvet.

• Ellenőrizze a fűnyírót, a kést és egyéb alkatrésze- ket, ha idegen testen hajtott át, vagy a készülék vib- rációja a szokásosnál erősebb.

• Ne végezzen változtatásokat a beállításon vagy ja- vításokat a motor előzetes leállítása nélkül. Húzza ki az indítókábel csatlakozódugóját.

• A motor akaratlan indulásának megakadályozásá- hoz húzza le a gyújtógyertyapipát a gyújtógyertyá- ról (10).

• Az újbóli indítás előtt ellenőrizze a motorfék berán- tózsinórját. Ellenőrizze, hogy a berántózsinór he- lyesen van-e beszerelve. Az elszakadt vagy sérült leállítózsinórt cserélje ki. A fűnyírás előtt Fontos utasítások:

• Megfelelően öltözzön fel. Viseljen erős cipőt, ne pedig szandált vagy tornacipőt.

• Ellenőrizze a vágókést. Az elgörbült vagy más mó- don sérült kést ki kell cserélni egy eredeti késsel.

• A benzintartályt a szabadban töltse fel. Használjon betöltőtölcsért és mérőedényt. Törölje le a túlfolyó benzint.

• Olvassa el, és vegye gyelembe a használati útmu- tatót és a motorra, valamint a kiegészítő eszközök- re vonatkozó utasításokat is. Az útmutatót a készü- lék többi kezelője számára is tartsa hozzáférhető helyen.

• A kipufogógázok veszélyesek. Csak a szabadban indítsa el a motort.

• Bizonyosodjon meg róla, hogy minden biztonsági berendezés a helyén van, és megfelelően működik.

• A készüléket csak olyan személy kezelheti, aki arra alkalmas.

• A nedves fű nyírása veszélyes lehet. Lehetőleg ak- kor végezze a fűnyírást, amikor a fű száraz.

• Utasítsa az adott személyeket vagy gyerekeket, hogy ne tartózkodjanak a fűnyíró közelében.

• Soha ne nyírjon füvet rossz látási viszonyok között.

• Szedje fel a földről az oda nem való tárgyakat a fűnyírás megkezdése előtt. Utasítások a helyes fűnyírásra vonatkozóan m Figyelem! Soha ne nyissa fel a kivetőfedelet, ha a gyűjtőberendezést üríti, és a motor még jár. A járó kés sérüléseket okozhat. Mindig gondosan rögzítse a kivetőfedelet és a fűgyűj- tő tartályt. Ha eltávolítja, előtte kapcsolja ki a motort. A vezetőfogantyú által adott biztonsági távolságot a késház és a kezelő között folyamatosan tartsa be. Ha emelkedőn vagy lejtőn nyír füvet vagy irányt változtat, legyen különösen óvatos. Ügyeljen a megfelelő stabi- litásra, csúszásgátló, barázdált talpú cipőt és hosszú nadrágot viseljen. Lejtős terepen mindig átlósan vágja a füvet. 15 fokosnál erősebb lejtőkön a fűnyírót biztonsági okokból nem szabad használni. Különösen óvatosan járjon el ha hátrafelé mozgatja vagy húzza a fűnyírót. Boltásveszély! www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Először mindig hagyja lehűlni a motort, mielőtt zárt térbe állítja a fűnyírót. Távolítsa el a füvet, lombot, szennyeződéseket és olajat a tárolás előtt. Ne tá- roljon egyéb tárgyakat a fűnyírón.

• Újbóli használat előtt ellenőrizze az összes csavart és anyát. A meglazult csavarokat húzza meg.

• Az újbóli használat előtt ürítse ki a fűgyűjtő tartályt (16).

• Kapcsolja le a gyújtógyertyapipát, hogy a nem megengedett használatot megakadályozza.

• Ügyeljen arra, hogy a fűnyírót ne veszélyforrás mellé állítsa. A kilépő gáz robbanáshoz vezethet.

• Javítások során csak eredeti vagy a gyártó által engedélyezett alkatrészeket használjon (lásd a ga- rancialevélen szereplő címet).

• Ha a fűnyírót hosszabb ideig nem használja, ürítse ki a benzintartályt egy benzinleszívó szivattyú se- gítségével.

• Olajozza meg, és tartsa karban a készüléket.

9. Karbantartás és tisztítás

• A készülék biztonsági szintjének és teljesítményé- nek változatlan biztosításához rendszeres, gondos karbantartás szükséges.

• Gondoskodjon arról, hogy az összes anya, csap és csavar megfelelően meg legyen húzva, és a készü- lék biztonságos munkahelyzetben legyen.

• Rendszeresen ellenőrizze, hogy a fűgyűjtő beren- dezés nem kopott-e, és továbbra is megfelelően működik-e. Rendszeresen tisztítsa meg a fűgyűjtő tartályt vízzel, és hagyja megszáradni.

• Az elkopott vagy sérült alkatrészeket biztonsági okokból cserélje ki.

• Hosszabb ideig tartó tárolás vagy karbantartás esetén ürítse ki az üzemanyagtartályt. Ezt a sza- badban végezze egy benzinleszívó szivattyú (ke- reskedelemben kapható) segítségével. m FIGYELMEZTETÉS Járó motornál soha ne dolgozzon a gyújtásrendszer áramot vezető alkatrészein, és ne érintse meg eze- ket. Minden karbantartási és gondozási munkálat előtt húzza le a pipát a gyújtógyertyáról. Soha sem- milyen munkálatot ne végezzen a járó készüléken. Az ebben a használati útmutatóban nem leírt munká- latokat csak arra feljogosított szakszerviz végezhet. Tisztítás A fűnyírót minden használat után alaposan meg kell tisztítani. A készüléket az alábbiak szerint tisztítsa vízzel. (23. ábra)

• A tömlő-csatlakozódarabot illessze a fűnyíróra (w), és nyissa ki a vízcsapot.

• Ha úttesten vagy annak közelében dolgozik, ügyel- jen a közlekedésre. A fűkivető részt tartsa távol az úttesttől.

• Kerülje az olyan helyeket, ahol a kerekek kapcsola- ta a talajjal nem megfelelő, vagy nem biztonságos a fűnyírás. Hátrafelé mozgatásnál bizonyosodjon meg róla, hogy nincsenek kicsi gyerekek Ön mö- gött.

• Tömött, magas fűben a legmagasabb vágási foko- zatot állítsa be, és lassabban végezze a fűnyírást. A fű és egyéb eltömődések eltávolítása előtt állítsa le a motort, és kapcsolja le az indítókábelt.

• Soha ne távolítson el olyan alkatrészeket, amelyek a biztonságot szolgálják.

• Soha ne töltsön be benzint, ha a motor még forró vagy jár. A fűgyűjtő tartály ürítése A gyűjtőtartály (16) töltésszint-érzékeléssel rendelke- zik (16. ábra). Ez a fűnyíró működése közben létrejö- vő légárammal nyílik. Ha a fedél (16. ábra) a fűnyírás közben zár, akkor a gyűjtőtartály (16) megtelt, és ki kell üríteni. A töltésszint-érzékelés kifogástalan mű- ködéséhez a fedél alatti lyukaknak mindig tisztának és áteresztőnek kell lenniük. Ha fűnyírás közben fű marad vissza, vagy már nem nyit a fedél, akkor a gyűjtőtartályt ki kell üríteni. m FIGYELMEZTETÉS A gyűjtőtartály kivétele előtt állítsa le a motort, és várja meg, amíg a vágószerszám leáll. A gyűjtőtartály (16) levételéhez egyik kezével emelje meg a kivetőfedelet (15), másik kezével pedig tartó- fogantyújánál fogva vegye ki a gyűjtőtartályt (16) (16. ábra). A biztonsági előírásoknak megfelelően a gyűj- tőtartály kiakasztásakor a kivetőfedél (15) zár, és le- zárja a hátsó kivetőnyílást. Ha fűmaradvány látható a nyílásban, célszerű végez- ni egy könnyed motorindítást a fűnyíró visszahúzá- sához körülbelül 1 méterrel. A fűnyíró házában és a munkaeszközön található vágási maradványokat ne kézzel vagy lábbal távolítsa el, hanem megfelelő se- gédeszközökkel, pl. kefével vagy kéziseprűvel. A összegyűjtő funkció megfelelő működéséhez a gyűjtőtartályt (16) és különösen a belső légrácsot meg kell tisztítani használat után. A gyűjtőtartályt (16) csak lekapcsolt motor és álló vá- gószerszám esetén helyezze be. Egyik kezével emelje meg a kivetőfedelet (15), másik kezével fogja meg fogantyújánál a gyűjtőtartályt (16), és felülről akassza be. (9. ábra) www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

m Figyelem! Ha sérült késsel dolgozik, növeli a bal- esetveszélyt. A kés utólagos köszörülése A vágókéseket fém reszelővel lehet utánélezni. A ki- egyensúlyozatlanság elkerülésére a köszörülést csak arra feljogosított szakszerviz végezheti. Olajszint ellenőrzése m Figyelem! A motort soha ne működtesse olaj nél- kül vagy túl kevés olajjal. Ez a motor súlyos károso- dását okozhatja. Csak SAE 30/10W30 motorolajat használjon. Az olajszint ellenőrzése (18. ábra):

• Állítsa a fűnyírót sík, egyenes felületre.

• A nívópálcát (12) balra forgatással csavarja le, és törölje le a pálcát. A pálcát dugja be ismét a betöl- tőcsonkba ütközésig, ne csavarja be.

• Húzza ki a pálcát, és vízszintes helyzetben olvassa le az olajszintet. Az olajszintnek a nívópálca (12) max és min jelzései közé kell esnie. Olajcsere

• A motorolaj cseréjét évente, a szezon kezdete előtt kell elvégezni üzemmeleg, leállított motornál.

• Csak motorolajat (SAE 30/10W30) használjon.

• Ürítse ki a benzintartályt (egy benzinleszívó szi- vattyúval).

• Helyezzen el egy lapos olajfelfogó kádat (min. 1 li- ter térfogatú) a fűnyíró előtt.

• Csavarja ki a nívópálcát, és a fűnyírót billentse meg addig, amíg az összes olaj kifolyik a felfogókádba.

• Ezután töltse be a friss motorolajat a nívópálca fel- ső jelzéséig (kb. 0,4), ne töltse túl a készüléket.

• Figyelem! Az olajszint ellenőrzéséhez ne csavarja be a nívópálcát, hanem csak a menetig dugja be. A fáradt olajat a hatályos rendelkezéseknek megfele- lően ártalmatlanítsa. A szíjak tisztítása (17., 19. ábra)

• Távolítsa el a kést és a hajtóműházat a csavarok meglazításával.

• Tisztítsa meg a hajtómű elemeit és az ékszíjakat évente egy-két alkalommal, kefe vagy sűrített leve- gő segítségével.

• Helyezze vissza a hajtóműházat és a kést a csa- varokkal. A berántózsinór karbantartása és beállítása Többször olajozza meg a berántózsinórt, és elle- nőrizze, hogy könnyen működik-e. A levegőszűrő karbantartása (20. ábra) Ha szennyezett a levegőszűrő, kevesebb levegő jut a porlasztóba, és csökken a motor teljesítménye. Ezért a rendszeres ellenőrzés elengedhetetlen.

• Indítsa el a fűnyírót, majd kb. 30 másodperc múlva kapcsolja ki. A forgó késtartó a vizet a fűnyíró alsó részére veti, ezzel tisztítást végezve.

• Zárja el a vízcsapot, és húzza le a tömlő-csatlako- zódarabot.

• Tisztítsa meg a felső oldalt egy ronggyal (ne hasz- náljon éles alkalmatosságot). Megjegyzés: A fűnyíró oldalra billentése előtt telje- sen ürítse ki az üzemanyagtartályt egy benzinleszívó szivattyú segítségével. A fűnyírót ne billentse meg 90 foknál jobban. Legegyszerűbb, ha a szennyeződést és a füvet rögtön a fűnyírás után eltávolítja. A meg- száradt fűmaradvány és szennyeződés a fűnyíró mű- ködését kedvezőtlenül befolyásolhatja. Ellenőrizze, hogy a fűkivető csatorna fűmaradványtól mentes-e, amelyet szükség esetén távolítson el. Soha ne tisztít- sa a fűnyírót vízsugárral vagy nagynyomású tisztító- val. A motornak száraznak kell maradnia. Ne használjon agresszív tisztítószereket, például hi- degtisztítót vagy mosóbenzint. Tengelyek és kerékagyak

• Ezeket szezonban egyszer tisztítsa meg, és eny- hén kenje meg zsírral. Kés Biztonsági okokból a kés élezését, kiegyensúlyozá- sát és szerelését csak arra feljogosított szakszer- vizzel végeztesse. Az optimális vágási eredmény eléréséhez javasoljuk, hogy a kést évente egyszer ellenőriztesse. A kés cseréje (17. ábra) A vágószerszámot csak eredeti pótalkatrészekre cserélje le. A kés cseréjekor használjon kesztyűt, hogy a vágási sérüléseket kizárja. Soha ne szereljen be más gyártótól származó kést.

• A penge eltávolítása előtt ürítse ki a benzintartályt.

• A penge cseréjéhez távolítsa el a csavart.

• Mindent úgy helyezzen vissza, ahogyan a 17. ábrán látható. A csavart megfelelően rögzítse. A rögzítés- hez szükséges forgatónyomaték 45 Nm. A penge cseréjekor a penge csavarját is cserélje ki. Sérült kés Ha minden óvatosság ellenére a kés mégis akadály- ba ütközne, azonnal állítsa le a motort, és húzza le a gyújtógyertyapipát. Billentse oldalra a fűnyírót, és ellenőrizze, hogy lát- ható-e sérülés a késen. A sérült vagy elgörbült kést ki kell cserélni. Az elgörbült kést soha ne egyenesítse ki. Soha ne dolgozzon elgörbült vagy erősen kopott kés- sel, ez vibrációhoz vezet, és a fűnyíró további sérülé- sei lehetnek a következményei. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

25 üzemóránként ellenőrizze, és szükség esetén tisztítsa meg a levegőszűrőt. Nagyobb portartalmú levegő esetén a levegőszűrőt többször ellenőrizze. Vegye le a levegőszűrő burkolatát, és távolítsa el a szivacsos szűrőt. Cserélje le a levegőszűrőt annak megakadályozására, hogy tárgyak kerülhessenek a légbeszívó nyílásba (20. ábra). Figyelem: A levegőszűrőt soha ne tisztítsa benzinnel vagy gyúlékony oldószerekkel. A levegőszűrőt sűrí- tett levegővel vagy kiporolással tisztítsa meg. A gyújtógyertya karbantartása (21. ábra) Először 10 üzemóra után ellenőrizze, hogy a gyújtó- gyertya nem szennyezett-e, adott esetben tisztítsa meg egy rézből készült drótkefével. A gyújtógyertya karbantartását ezután 50 üzemóránként végezze. Csavaró mozdulattal húzza le a gyújtógyertyapipát. Távolítsa el a gyújtógyertyát (10) egy gyertyakulccsal. Hézagmérő használatával állítsa a távolságot 0,75 mm (0,030“) értékre. Helyezze vissza a gyújtógyer- tyát (10), és ügyeljen arra, hogy ne húzza túl szoros- ra. Javítás Javítás vagy karbantartás után bizonyosodjon meg róla, hogy minden biztonságtechnikai alkatrészt fel- helyezett, és azok kifogástalan állapotban vannak. A sérülésveszélyes alkatrészeket tartsa más szemé- lyek és gyerekek számára nem hozzáférhető helyen. Figyelem: A termékfelelősségről szóló törvény sze- rint nem felelünk azokért a károkért, amelyek szak- szerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek. Bízzon meg egy vevőszolgálatot vagy egy arra feljo- gosított szakembert. Ez vonatkozik a tartozékokra is. Üzemidők Kérjük, vegye gyelembe a fűnyíró készülékek üze- midőinek szabályozására vonatkozó törvényi rendel- kezéseket, amelyek helyileg eltérők lehetnek. Fontos megjegyzés javítás esetén: Ha javításra visszaküldi a készüléket, akkor ügyeljen arra, hogy a készüléket biztonsági okokból olaj és a benzin nélkül küldje be a szervizállomásra. Pótalkatrész-rendelés Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• A készülék cikkszáma Pótalkatrészek / Tartozékok Fűnyíró kés - cikksz.: 7911200620 Szervíz-információk Figyelembe kell venni, hogy ennél a terméknél a kö- vetkező részek már használat szerinti vagy termé- szetes kopásnak vannak alávetve ill. a következő ré- szekre van mint fogyóeszközökre szükség. Gyorsan kopó részek*: Gyújtógyertya, légszűrő, ben- zinszűrő, kés, ékszíj

• nincs okvetlenül a szállítás terjedelmében!

• A fűnyírót soha ne tárolja feltöltött benzintartállyal olyan épületben, ahol a benzingőz nyílt lánggal vagy szikrával kerülhet érintkezésbe.

• Hagyja lehűlni a motort, mielőtt a fűnyírót zárt térbe helyezi.

• A tűzesetek elkerülése érdekében tartsa a motort, a kipufogót és az üzemanyagtartály környékét fű- től, falevéltől mentesen, és ügyeljen a kijutó zsírra (olajra). Előkészületek a fűnyíró tárolásához Figyelmeztetés: A benzint ne zárt térben távolítsa el, tűz közelében vagy dohányzás közben. A gázgőzök robbanáshoz vezethetnek, vagy tüzet okozhatnak.

• A benzintartályt egy benzinleszívó szivattyúval ürít- se ki.

• Indítsa el a motort, és hagyja járni mindaddig, amíg a maradék benzin is elhasználódik.

• Minden szezon után végezzen olajcserét. Ehhez távolítsa el a régi motorolajat a meleg motorból, és töltsön be újat.

• Távolítsa el a g a hengerfejről.

• Egy olajkannával töltsön kb. 20 ml olajat a henger- be.

• Lassan húzza meg az indítófogantyút, úgy hogy az olaj a hengert belülről védje.

• Csavarja vissza a gyújtógyertyát.

• Tisztítsa meg a henger hűtőbordáit és a házat.

• Tisztítsa meg a teljes készüléket, ezzel ápolva a festékréteget.

• A készüléket jól szellőző helyen tárolja. A fűnyíró előkészítése szállításra (22. ábra)

• A benzintartályt egy benzinleszívó szivattyúval ürít- se ki.

• Hagyja járni a motort mindaddig, amíg a maradék benzin is elhasználódik.

• Ürítse ki a motorolajat a meleg motorból.

• Távolítsa el a pipát a gyújtógyertyáról.

• Tisztítsa meg a henger hűtőbordáit és a házat.

• Akassza ki a berántó indítózsinórt (17) a kampóból. Oldja ki a gyorsbefogó kart (5), és hajtsa le a felső tolókengyelt. Közben ügyeljen arra, hogy az áthaj- tás során a berántó indítózsinór ne törjön meg. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Hibakeresés A táblázat a lehetséges hibákat, azok okait és elhárítási megoldásait tartalmazza. Ha a problémát ennek ellenére nem tudná megszüntetni, kérje szakember tanácsát. m VIGYÁZAT! Először állítsa le a motort, és húzza ki az indítókábelt, mielőtt ellenőrzéseket vagy beállításokat végezne. m VIGYÁZAT! Ha beállítás vagy javítás után a motor néhány percig járt, gondoljon arra, hogy a kipufogó és egyéb alkatrészek forrók. Tehát az égési sérülések elkerülése végett ne érintse meg ezeket. Fontos megjegyzés javítás esetén: Ha javításra visszaküldi a készüléket, akkor ügyeljen arra, hogy a készüléket biztonsági okokból olaj és a benzin nélkül küldje be a szervizállomásra. Üzemzavar Lehetséges ok Elhárítás Egyenetlen járás, a ké- szülés erős vibrációja

• A kés rögzítése laza

• A kész kiegyensúlyozatlan

• Ellenőrizze a csavarokat

• Ellenőrizze a kés rögzítését

• Cserélje ki a kést A motor nem működik

• Nem nyomta meg a motorfékkart

• A gyújtógyertya meghibásodott

• Üres az üzemanyagtartály

• Szennyezett üzemanyag

• A motor meghibásodott

• Nyomja meg a motorfékkart

• Cserélje ki a gyújtógyertyát

• Töltsön be üzemanyagot

• Ürítse ki a benzintartályt, és töltse fel tiszta üzem- anyaggal

• Nyomja meg az elsődleges gombot

• Keressen fel feljogosított vevőszolgálatot A motor egyenetlenül jár

• Elszennyeződött a levegőszűrő

• Elszennyeződött a gyújtógyertya

• Tisztítsa meg a levegőszűrőt

• Tisztítsa meg a gyújtógyertyát A gyep elsárgul, a vágás nem egyenletes

• Túl kicsi vágásmagasság

• Megfelelő magasságot állítson be A fűkivető rész nem tiszta

• Túl alacsony vágásmagasság

• A gyűjtőtartály eltömődött

• Állítsa be a magasságot

• Ürítse ki a gyűjtőtartályt, vagy szüntesse meg az eltömődést

• Tömje ki hullámpapírral a felső és alsó tolókengyel és a motor közét, hogy egymáshoz dörzsölődésü- ket megakadályozza.

11. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készü- lék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezethető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anya- gokból állnak, mint például fémből és műanyagokból. Vigye a károsult alkatrészeket a különhulladék meg- semmisítési helyhez. Érdeklődjön utánna a szaküz- letben vagy a községi közigazgatásnál! www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
