NÁVOD NA OBSLUHU One 360 SL Osann

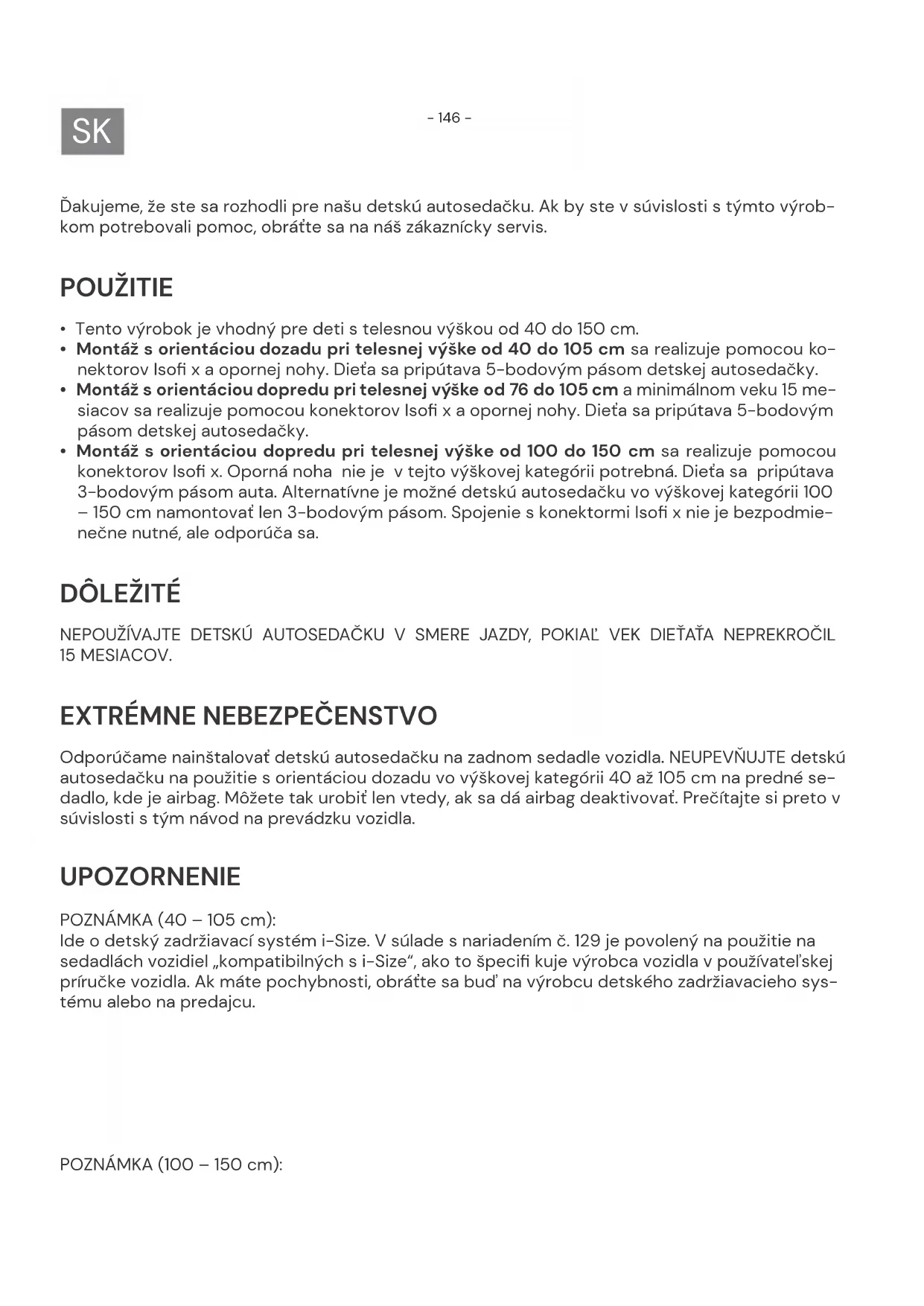

Ďakujeme, že ste sa rozhodli pre našu detskú autosedačku. Ak by ste v súvislosti s týmto výrob- kom potrebovali pomoc, obráťte sa na náš zákaznícky servis. POUŽITIE

• Tento výrobok je vhodný pre deti stelesnou výškou od 40do150cm.

• Montáž s orientáciou dozadu pri telesnej výške od 40 do 105 cm sa realizuje pomocou ko- nektorov Isofi x a opornej nohy. Dieťa sa pripútava 5-bodovým pásom detskej autosedačky.

• Montáž s orientáciou dopredu pri telesnej výške od 76 do 105 cm a minimálnom veku 15 me- siacov sa realizuje pomocou konektorov Isofi x a opornej nohy. Dieťa sa pripútava 5-bodovým pásom detskej autosedačky.

• Montáž s orientáciou dopredu pri telesnej výške od 100 do 150 cm sa realizuje pomocou konektorov Isofi x. Oporná noha nie je v tejto výškovej kategórii potrebná. Dieťa sa pripútava 3-bodovým pásom auta. Alternatívne je možné detskú autosedačku vo výškovej kategórii 100 – 150 cm namontovať len 3-bodovým pásom. Spojenie s konektormi Isofi x nie je bezpodmie- nečne nutné, ale odporúča sa.

Odporúčame nainštalovať detskú autosedačku na zadnom sedadle vozidla. NEUPEVŇUJTE detskú autosedačku na použitie s orientáciou dozadu vo výškovej kategórii 40 až 105 cm na predné se- dadlo, kde je airbag. Môžete tak urobiť len vtedy, ak sa dá airbag deaktivovať. Prečítajte si preto v súvislosti s tým návod na prevádzku vozidla. UPOZORNENIE POZNÁMKA (40 – 105 cm): Ide o detský zadržiavací systém i-Size. V súlade s nariadením č. 129 je povolený na použitie na sedadlách vozidiel „kompatibilných s i-Size“, ako to špecifi kuje výrobca vozidla v používateľskej príručke vozidla. Ak máte pochybnosti, obráťte sa buď na výrobcu detského zadržiavacieho sys- tému alebo na predajcu. POZNÁMKA (100 – 150 cm):- 147 -

Výšková kategória Smer mon- táže Inštalácia Typ Zaistenie dieťaťa 40 – 105

Orientácia dozadu Konektory Isofi x a oporná noha i-Size 5-bodový pás detskej auto- sedačky 76 – 105 cm Orientácia dopredu Konektory Isofi x a oporná noha i-Size 5-bodový pás detskej auto- sedačky 100 – 150

Orientácia dopredu 3-bodový pás auta Podsedák i-Size 3-bodový pás auta Nasledujúca tabuľka obsahuje informácie o upevňovacích prípravkoch a metódach:

40 – 105 cm: Iba ak sú prítomné konektory Isofi x. Pri použití s orientáciou dozadu dodatočne iba vtedy, ak je možné airbag deaktivovať. 100 – 150 cm: Iba ak je k dispozícii aspoň jeden 3-bodo- vý pás podľa ECE R16. Ak sú k dispozícii konektory Isofi x, môžu sa dodatočne použiť aj tieto. Pripútanie dieťaťa iba 2-bodovým pásom nie je povolené. Ide o optimalizovaný podsedák i-Size. V súlade s nariadením č. 129 je povolený na použitie pre- dovšetkým na „sedadlách kompatibilných s i-Size“ špecifi kovaných výrobcami vozidiel v používa- teľskej príručke vozidla. Ak máte pochybnosti, obráťte sa buď na výrobcu rozšíreného detského zadržiavacieho systému alebo na predajcu. Optimalizovaný podsedák i-Size je možné používať aj na všetkých sedadlách v kategórii „univer- zálne“, ak to nie je v rozpore s interiérom vozidla. V prípade pochybností sa obráťte na výrobcu autosedačky alebo predajcu.- 148 -

• Pred použitím si starostlivo prečítajte tento návod, aby ste zaistili bezpečnosť svojho dieťaťa. Uschovajte si návod. Nedodržanie pokynov z tejto príručky môže viesť k závažným poraneniam vášho dieťaťa.

• Detskú sedačku možno používať s vlastným 5-bodovým pásovým systémom iba pre deti s telesnou hmotnosťou pod 18 kg a výškou do 105 cm.

• Detskú sedačku NESMIETE používať s 5-bodovým pásovým systémom pre deti s telesnou hmotnosťou nad 18 kg a výškou nad 105 cm.

• S konektormi Isofi x a opornou nohou je možné namontovať detskú sedačku s orientáciou sme- rom dozadu a dopredu. Na použitie s opornou nohou smie byť maximálna telesná výška 105 cm a maximálna hmotnosť 18 kg. Dôležité: Nemontujte s orientáciou dopredu, pokiaľ vek dieťaťa neprekročil 15 mesiacov.

• Pri montáži systému Isofi x: Prečítajte si príručku výrobcu automobilu.

• Nepoužívajte žiadne ďalšie nosné dotykové body než tie, ktoré sú opísané v návode a vyznače- né v detskom zadržiavacom systéme.

• Túto detskú autosedačku nepoužívajte doma. Bola navrhnutá výhradne na používanie v aute.

• Dieťa nikdy nenechávajte v sedačke bez dozoru.

• Detskú autosedačku orientovanú dozadu nikdy neumiestňujte na predné sedadlo s aktivova- ným airbagom. Môže to viesť k ťažkým poraneniam alebo k usmrteniu.

• Ak bola detská sedačka pri nehode vystavená silnému zaťaženiu, musí sa vymeniť za novú.

• Z bezpečnostných dôvodov musí byť detská autosedačka vo vozidle pripevnená aj vtedy, keď sa v nej nenachádza dieťa.

• Vždy sa uistite, že všetky pásy, ktoré pridržiavajú detskú autosedačku vo vozidle, sú pevne utiahnuté, a všetky pásy, ktoré zadržiavajú dieťa, sú prispôsobené telu dieťaťa. Uistite sa tiež, že pásy nie sú pretočené.

• Batožinu alebo iné predmety, ktoré by v prípade nárazu mohli spôsobiť poranenia, musíte správnym spôsobom zaistiť.

• Pevné predmety a plastové diely detského zadržiavacieho systému je potrebné umiestniť a nainštalovať tak, aby nemohlo dôjsť k ich zovretiu pohyblivým sedadlom alebo dverami vozidla.

• Je dôležité, aby nízko umiestnené pásy pevne fi xovali panvu dieťaťa. Dieťa by malo byť neustále pripútané, aby sa predišlo riziku jeho pádu.

• Je nebezpečné meniť alebo dopĺňať výrobok bez súhlasu príslušného orgánu. Nedodržiavanie inštalačných pokynov od výrobcu detského zadržiavacieho systému taktiež predstavuje riziká pre bezpečnosť vášho dieťaťa.

• Táto detská sedačka bola navrhnutá pre deti s maximálnou telesnou výškou 150 cm. Nikdy ne- preťažujte detskú sedačku tak, že vnej budete prepravovať viac ako jedno dieťa alebo ďalšie bremená.

• Detské zadržiavacie zariadenie sa nesmie používať bez poťahu sedačky.

• Poťah sedačky nesmiete nahradiť iným poťahom, ktorý nie je schválený výrobcom, pretože po- ťah sedačky tvorí pevnú súčasť výkonu zadržiavacieho systému.- 149 -

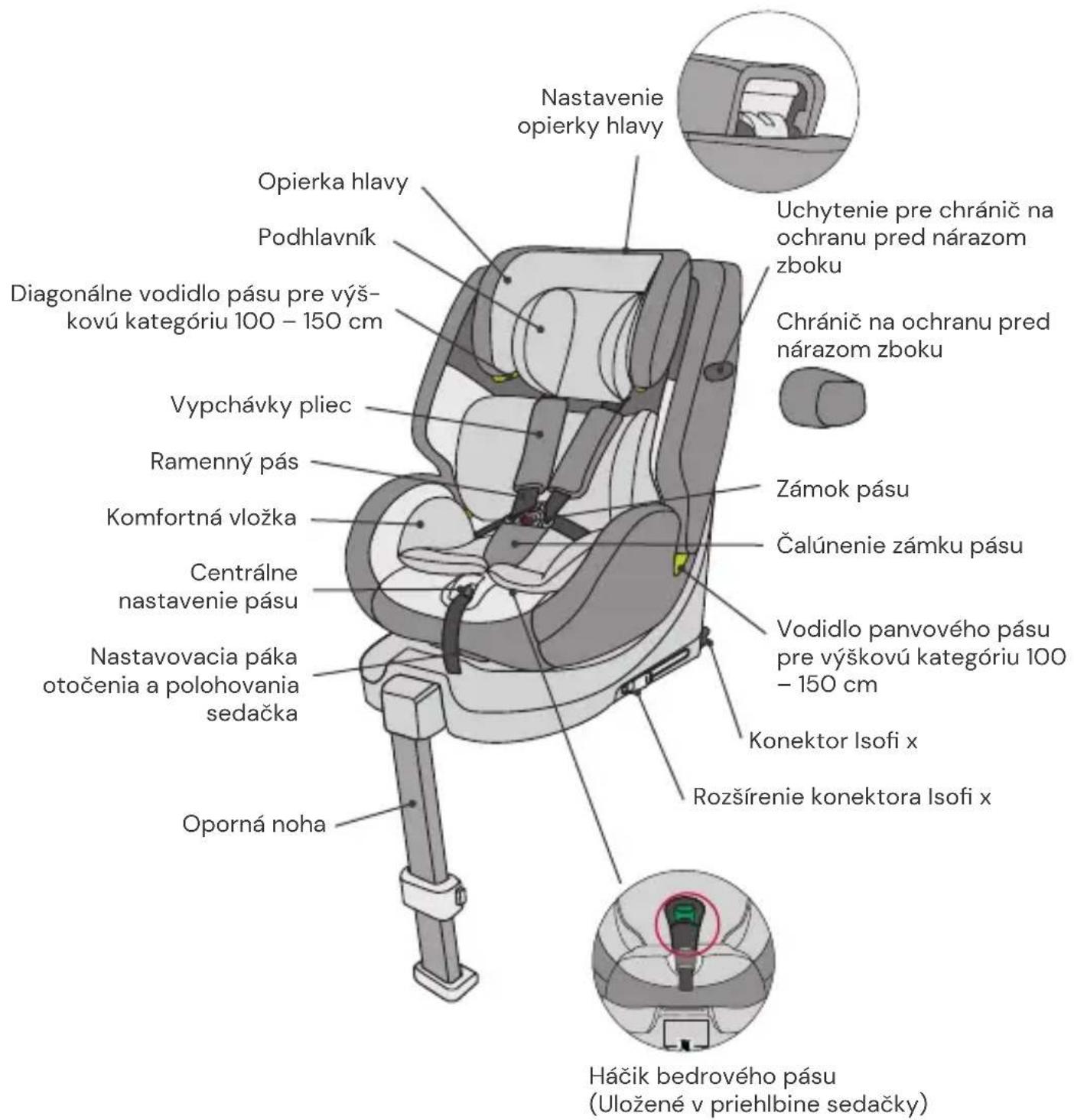

Opierka hlavy Vypchávky pliec Komfortná vložka Centrálne nastavenie pásu Oporná noha Nastavovacia páka otočenia a polohovania sedačka Konektor Isofi x Podhlavník Ramenný pás Zámok pásu Čalúnenie zámku pásu Nastavenie opierky hlavy Rozšírenie konektora Isofi x Vodidlo panvového pásu pre výškovú kategóriu 100 – 150 cm Diagonálne vodidlo pásu pre výš- kovú kategóriu 100 – 150 cm Chránič na ochranu pred nárazom zboku Uchytenie pre chránič na ochranu pred nárazom zboku Háčik bedrového pásu (Uložené v priehlbine sedačky)- 150 -

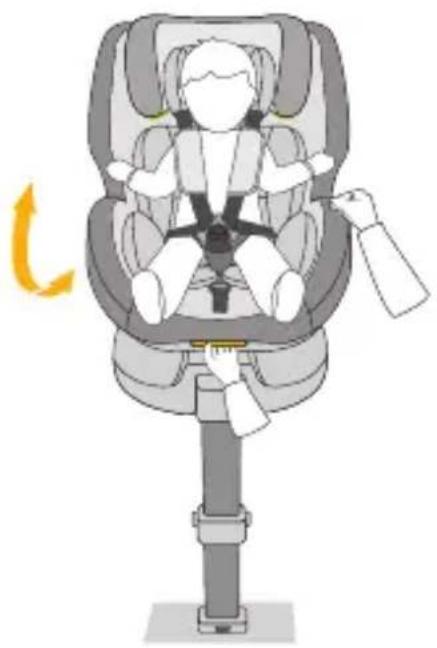

Nastavenie uhla sklonu detskej autosedačky

• Jednou rukou ovládajte nastavovaciu páku na spodnej prednej strane sedacieho vajíčka.

• Druhou rukou pridržte sedacie vajíčko a na- stavte uhol. Sú možné nasledujúce pozície sedačky: (Všímajte si štítok na detskej sedačke) Orientácia dozadu, telesná výška 40 – 75 cm, pozícia: R1 telesná výška 76 – 105 cm, pozícia: R2 Orientácia dopredu, telesná výška 76–105cm, min. 15 mesiacov: 4 pozície (1 až 4) Orientácia dopredu, telesná výška: 100 – 125 cm: 4 pozície (1 – 4) 126 – 150 cm: 1 pozícia (1) Otočenie detskej autosedačky

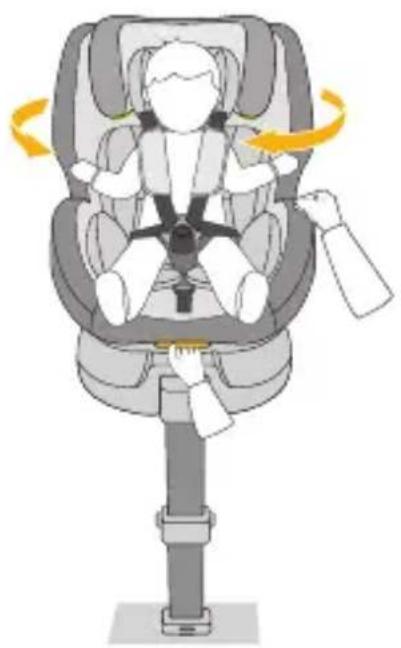

• Jednou rukou potiahnite nastavovaciu páku na prednej strane základne a druhou rukou mô- žete otočiť sedaciu jednotku v požadovanom smere jazdy.

• Pozícia s orientáciou dopredu je vhodná iba pre deti s minimálnym vekom 15 mesiacov aminimálnou výškou76 cm. Pozícia s orien- táciou dozadu je určená pre deti s výškou od 40 do 105 cm a maximálnou hmotnosťou 18 kg.

• Bočná pozícia je určená iba na uľahčenie usa- dzovania dieťaťa. Táto pozícia sa nesmie pou- žívať počas jazdy.- 151 -

• Ak chcete pás uvoľniť, stlačte jednou rukou tlačidlo prestavenia pásu v sedacej časti. Dru- hou rukou držte zámok pásu a opatrne uvoľni- te pripevnené pásy.

• Ak chcete pás zablokovať, spojte najprv obi- dva jazýčky spony a spolu ich zasuňte do zámku pásu. Podhlavník a komfortná vložka

• Podhlavník a komfortná vložka sú určené pre bábätká s telesnou výškou 40 – 75 cm.

• Odstráňte obe vložky, len čo vaše dieťa prekročí špecifi kovanú výšku.- 152 -

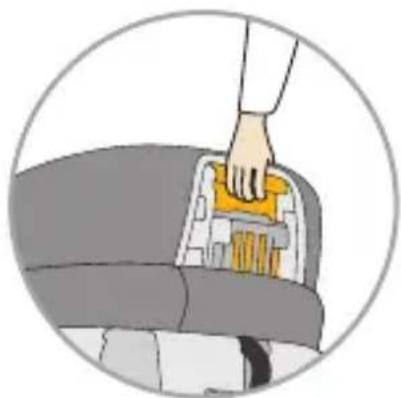

• Uvoľnite pás a potiahnite páku na nastavenie opierky hlavy na zadnej strane detskej autose- dačky. Posúvajte opierku hlavy, kým nezapad- ne v správnej výške.

• Dbajte na to, aby ramenné pásy viedli z detskej autosedačky tesne ponad plecia dieťaťa.

• Pustite páku a presvedčte sa, že opierka hlavy je zapadnutá. Chránič na ochranu pred nárazom zboku

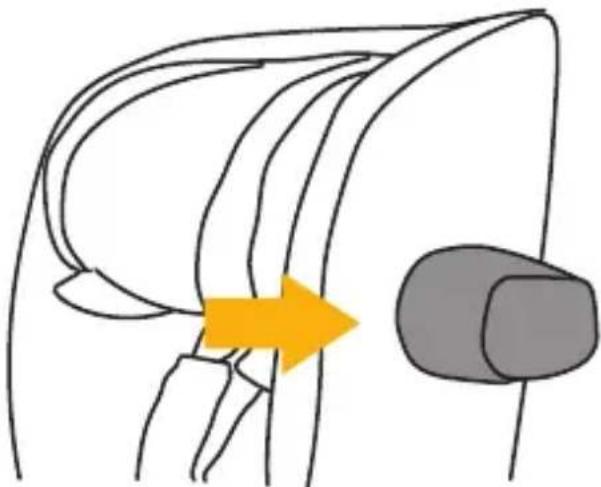

• Chránič na ochranu pred nárazom zboku, ktorý sa nachádza na dverách automobilu, sa nasa- dzuje spredu dozadu na zodpovedajúce uchy- tenie detskej autosedačky.

• Ak je detská autosedačka umiestnená na strednom sedadle na zadnej lavici, napr. preto, že sa majú inštalovať tri detské autosedačky vedľa seba, je možné upustiť od samostatného chrániča na ochranu pred bočným nárazom.

• Ak chcete chránič na ochranu pred nárazom zboku opäť odstrániť, zdvihnite uvoľňovaciu páčku na zadnej strane chrániča a chránič opäť vytiahnite dopredu.- 153 -

Oporná noha pre výškovú kategóriu 40 – 105 cm

• Vyklopte opornú nohu spod detskej autose- dačky. Pre deti do výšky 105 cm sa smie det- ská autosedačka používať výlučne s vyklope- nou opornou nohou Isofi x spolu s konektormi Isofi x.

• Stlačením tlačidiel na bočnej strane nastavte výšku opornej nohy a vysúvajte teleskopickú opornú nohu. Dbajte na to, aby úplne doliehala v nožnom priestore osobného vozidla.

• Dbajte na to, aby indikátor na opornej nohe ukazoval zelenú farbu.

• Výšková kategória 100 – 150 cm: Oporná noha nie je v tejto výškovej kategórii potrebná. Sklopte opornú nohu. Konektory Isofi x

Uloženie 5-bodového pásu pre výškovú kategóriu 100 – 150 cm

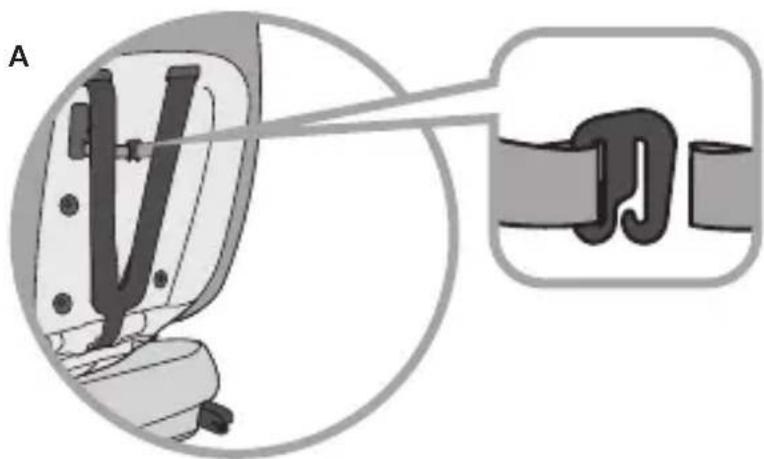

• Otvorte poťah sedadla na zadnej strane detskej autosedačky a uvoľnite ramenné vypchávky z háčikov (obr. A). Otvorte čalúnenie oblasti pliec pomocou patentných gombíkov, aby ste ho mohli úplne odstrániť z detskej sedačky (obr. B).

• Uvoľnite systém pásov na maximálnu dĺžku.

• Otvorte poťah v zadnej časti pomocou patentných gombíkov a odklopte ho. Aj spodnú časť poťahu opierky hlavy odklopte do strany (obr. C).

• Otvorte pásový systém a presuňte ramenné pásy za poťah.

• Opatrne stiahnite poťah v sedacej časti, aby ste mohli prevliecť zámok pásu otvorom v poťahu sedačky.

• Odstráňte zelený háčik bedrového pásu z priehlbiny v oblasti sedadla (obr. D).

• Následne najprv navlečte kovovú sponu zeleného háčika bedrového pásu do štrbiny, z ktorej ste predtým vyvliekli sponu pásu (obr. G). Uistite sa, že kovová spona je správne navlečená a že pripútavací pás zeleného háčika bedrového pásu správne vychádza zo štrbiny (obr. H).

• Zaveďte zelený háčik bedrového pásu cez štrbinu v poťahu.

• Poťah opäť navlečte na sedaciu časť a uistite sa, že je vo svojom záreze.

• Spodnú časť poťahu opierky hlavy sklopte späť a poťah zadnej časti opäť vyklopte nahor a zapnite ho patentnými gombíkmi.

• Odstránené čalúnenie si dobre uschovajte na budúce použitie.

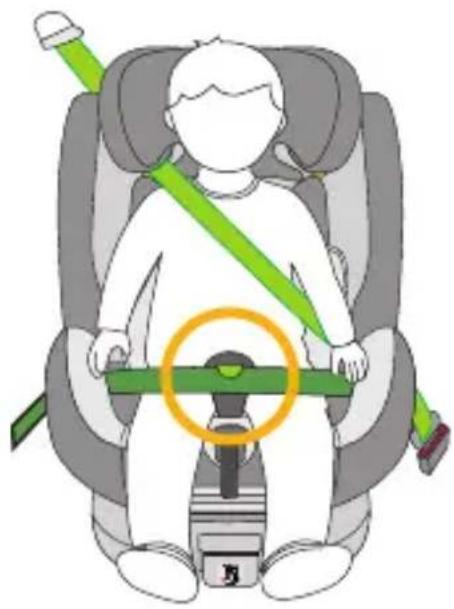

Háčik bedrového pásu pre výškovú kategóriu 100 – 150 cm

• Pri zapínaní bezpečnostného pásu dieťaťa dbajte na to, aby bedrový pás 3-bodového pásu auta prechádzal cez háčik bedrového pásu. Uistite sa, že pás nie je prekrútený.

• VAROVANIE: Diagonálny pás nesmie prechá- dzať cez háčik bedrového pásu.

• Použitie háčika bedrového pásu je voliteľné.- 157 -

ČISTENIE Aby ste zabezpečili čo najdlhšiu dobu používania detskej autosedačky, nepoužívajte na jej čiste- nie rozpúšťadlá, abrazívne ani agresívne čistiace prostriedky. Po každom praní skontrolujte stav látky a švov. Pri praní látky sa dôsledne riaďte pokynmi na etikete (pozri ďalej). ÚDRŽBA Pravidelne kontrolujte prípadné poškodenie výrobku. Vprípade poškodenia nesmiete detskú au- tosedačku viac používať amusíte ju uschovať mimo dosahu detí. Vprípade otázok a problémov sa obráťte na Zákaznícky servis spoločnosti Osann na čísle [phone]. NEBIELIŤ Sušte v bubnovej sušič- ke pri nízkej teplote Prať pri 30°C, šetrný program NEBIELIŤ NEČISTIŤ chemicky

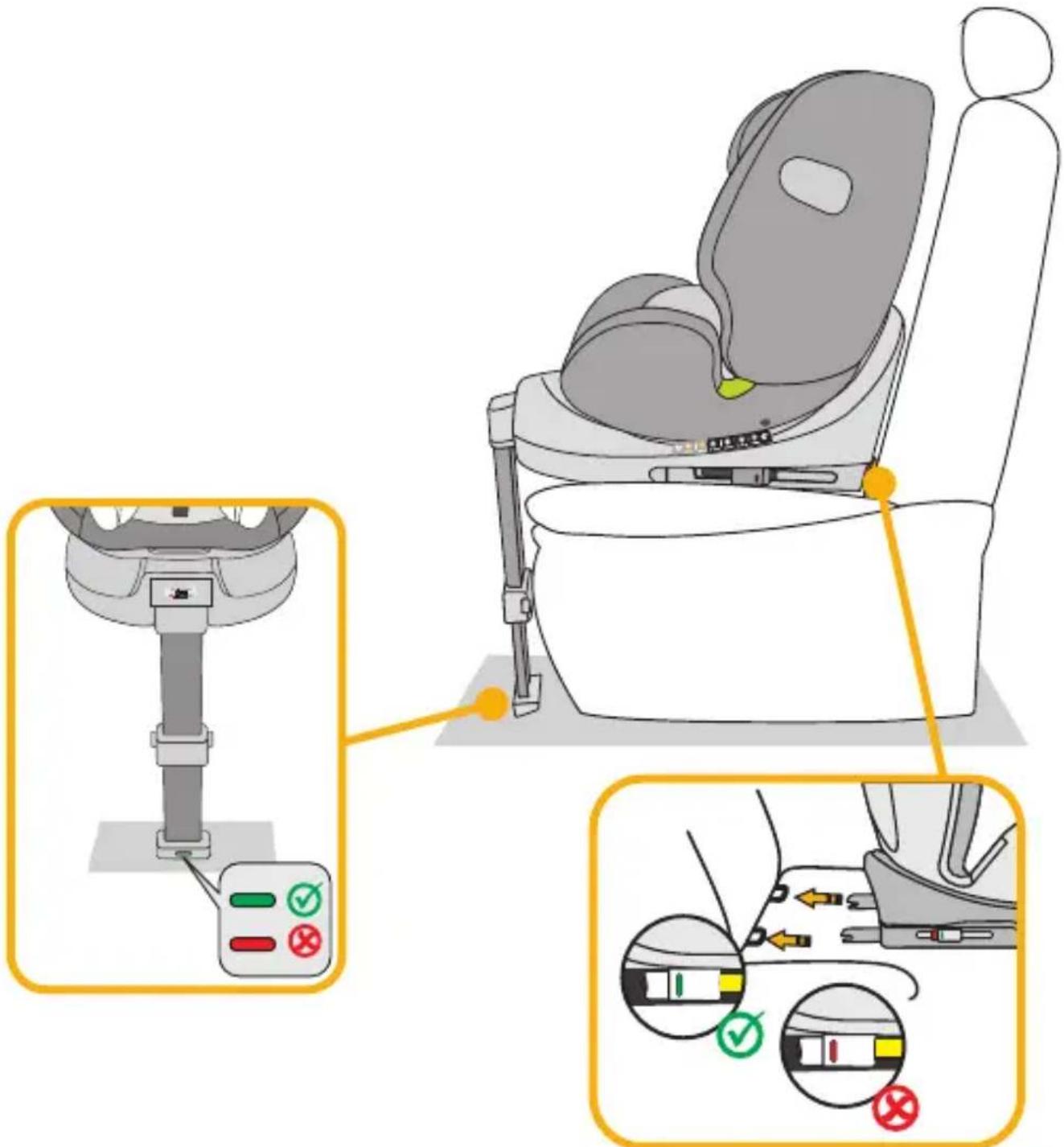

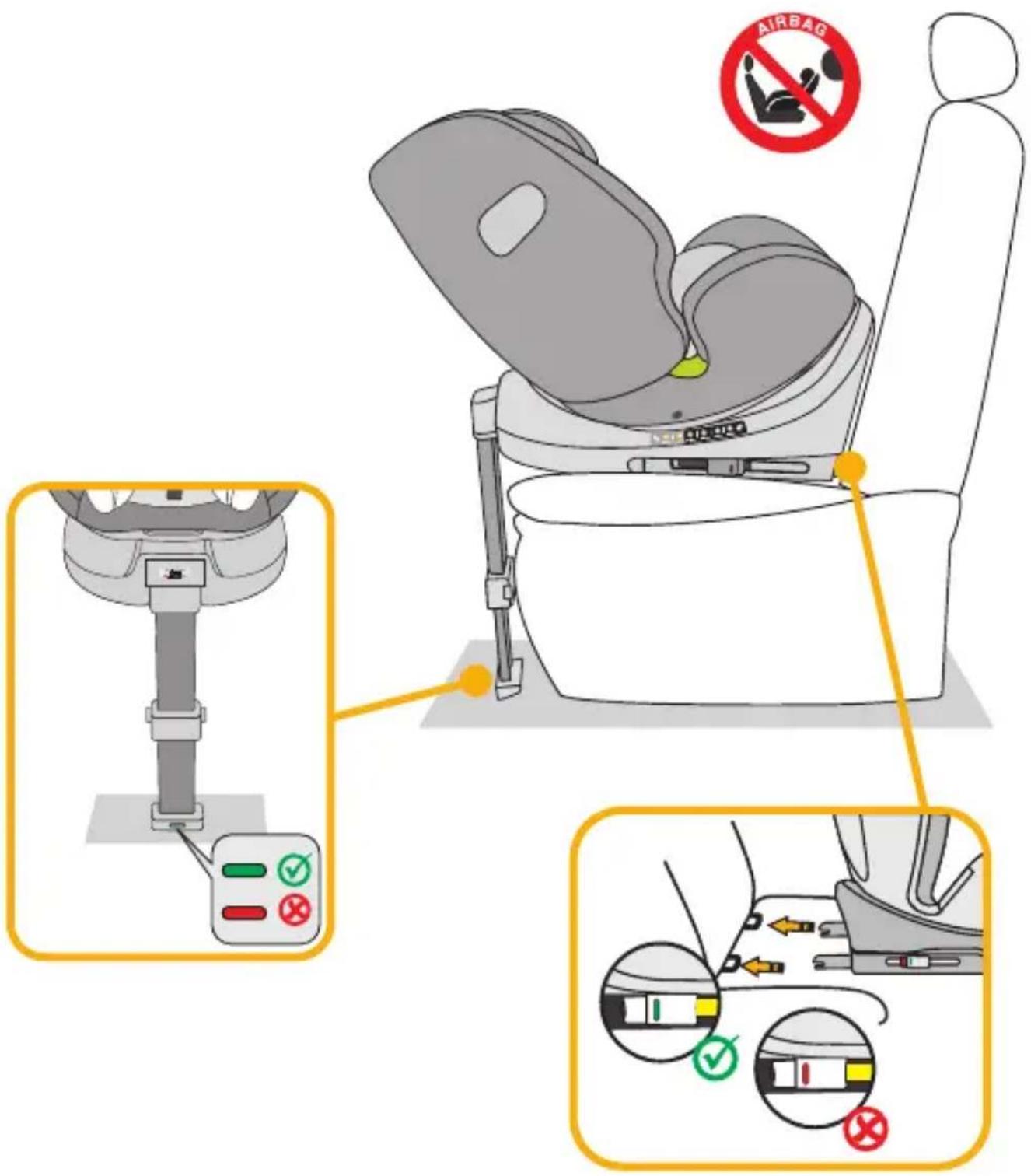

1 . Detskú autosedačku nastavte do maximálnej pozície sklonu na ležanie a otočte ju tak, aby pri orientácii dozadu ukazovala na pozíciu sedačky R1 – 40 – 75 cm. Ak výška dieťaťa prekračuje 75 cm, prepnite autosedačku do pozície R2 – 76 – 105 cm. 2 . Stlačte obe postranné tlačidlá konektorov Isofi x, aby sa konektory Isofi x vysunuli do dĺžky. 3 . Vyklopte opornú nohu spod detskej autosedačky. 4 . Zaveďte konektory Isofi x do držiakov Isofi x na sedadle auta a zacvaknite ich. 5 . Posuňte detskú autosedačku pevne na chrbtovú opierku sedadla auta. Dbajte na to, aby oba indikátory Isofi x boli zelené. 6 . Nastavte výšku opornej nohy a dbajte na to, aby úplne doliehala v nožnom priestore osobného vozidla. 7 . Dbajte na to, aby sa indikátor na opornej nohe prepol na zelenú farbu. 8 . Na pohodlné usadenie dieťaťa otočte detskú autosedačku smerom k dverám auta. 9 . Povoľte sponu pásu detskej autosedačky a pásy položte na vonkajšiu stranu sedačky. 10 . Posaďte dieťa do detskej autosedačky. 11 . Nastavte výšku opierky hlavy podľa predchádzajúceho opisu. 12 . Opäť zatvorte sponu pásu. Mali by ste pritom počuť, že zaklapla. 13 . Zatiahnite za prednú nastavovaciu sponu, aby ste pásy napli. 14 . Dbajte na to, aby sa remene nepretočili. 15 . Sedačku otočte do pozície orientovanej dozadu. Skontrolujte, či detská autosedačka v tejto pozícii zaklapla. 16 . Namontujte chránič na ochranu pred bočným nárazom podľa popisu v predchádzajúcej časti.- 160 -

2) Výšková kategória 76 – 105 cm, min. 15 mesiacov, max. 18 kg, orientácia

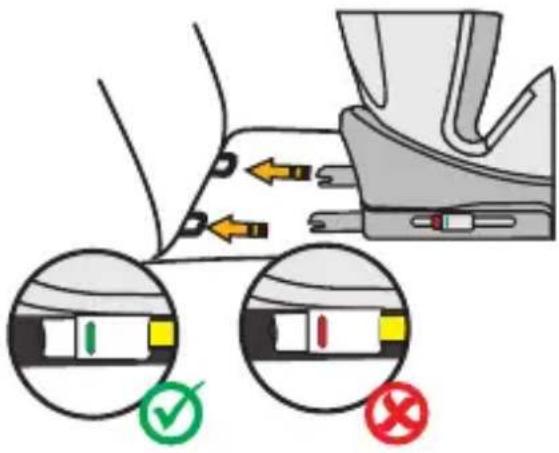

1 . Stlačte obe postranné tlačidlá konektorov Isofi x, aby sa konektory Isofi x vysunuli do dĺžky. 2 . Vyklopte opornú nohu spod detskej autosedačky. 3 . Zaveďte konektory Isofi x do držiakov Isofi x na sedadle auta a zacvaknite ich. 4 . Posuňte detskú autosedačku pevne na chrbtovú opierku sedadla auta. Venujte pozornosť tomu, aby sa oba indikátory Isofi x prepli na zelenú farbu. 5 . Nastavte výšku opornej nohy a dbajte na to, aby úplne doliehala v nožnom priestore osobného vozidla. 6 . Dbajte na to, aby indikátor na opornej nohe ukazoval zelenú farbu. 7 . Detská autosedačka disponuje v smere jazdy 4 nastaviteľnými pozíciami sedenia. 8 . Na pohodlné usadenie dieťaťa otočte detskú autosedačku smerom k dverám auta. 9 . Povoľte sponu pásu detskej autosedačky a pásy položte na vonkajšiu stranu sedačky. 10 . Posaďte dieťa do detskej autosedačky. 11 . Nastavte výšku opierky hlavy podľa predchádzajúceho opisu. 12 . Opäť zatvorte sponu pásu. Mali by ste pritom počuť, že zaklapla. 13 . Zatiahnite za prednú nastavovaciu sponu, aby ste pásy napli. Dbajte na to, aby sa remene nepretočili. 14 . Sedačku otočte do pozície orientovanej smerom dopredu. Skontrolujte, či detská autosedačka v tejto pozícii zaklapla. 15 . Namontujte chránič na ochranu pred bočným nárazom podľa popisu v predchádzajúcej časti.- 162 -

1 . Najprv sklopte opornú nohu. Oporná noha nie je v tejto výškovej kategórii potrebná. 2 . 5-bodový pás detskej autosedačky musí byť uložený tak, ako je popísané v predchádzajúcej časti. V tejto výškovej kategórii sa nevyžaduje. 3 . Nainštalujte háčik panvového pásu podľa popisu v predchádzajúcej časti. 4 . Stlačte obe postranné tlačidlá konektorov Isofi x, aby sa konektory Isofi x vysunuli do dĺžky. 5 . Zaveďte konektory Isofi x do držiakov Isofi x na sedadle auta a zacvaknite ich. 6 . Posuňte detskú autosedačku pevne na chrbtovú opierku sedadla auta. Venujte pozornosť tomu, aby sa oba indikátory Isofi x prepli na zelenú farbu. 7 . Prevlečte diagonálny pás 3-bodového pásu auta cez vodidlo diagonálneho pásu na opierke hlavy detskej autosedačky. 8 . Prevlečte panvový pás 3-bodového pásu auta cez prvé vodidlo panvového pásu v sedacej časti detskej autosedačky. 9 . Na pohodlné usadenie dieťaťa otočte detskú autosedačku smerom k dverám auta. 10 . Posaďte dieťa do detskej autosedačky. 11 . Nastavte výšku opierky hlavy tak, aby bola hlava dieťaťa úplne v opierke hlavy a diagonálny pás vychádzal cez vodidlo pásu v úrovni pliec dieťaťa. 12 . Sedačku otočte do pozície orientovanej smerom dopredu. Skontrolujte, či detská autosedačka v tejto pozícii zaklapla. 13 . Zatvorte sponu 3-bodového pásu. Mali by ste pritom počuť, že zaklapla. 14 . Uistite sa, že bedrový pás vedie v háčiku bedrového pásu. Použitie háčika bedrového pásu je voliteľné. 15 . Uistite sa, že diagonálny pás aj panvový pás vedú cez druhé vodidlo panvového pásu na det- skej autosedačke, ktoré smeruje k spone pásu auta. 16 . Zatiahnite za diagonálny pás, aby ste ho napli. Uistite sa, že pásy nie sú prekrútené. 17 . Detská autosedačka disonuje nasledujúcimi nastaviteľnými polohami sedadla v smere jazdy: 100 – 125 cm: 4 polohy (1 až 4); 126 – 150 cm: 1 poloha (1). 18 . Namontujte chránič na ochranu pred bočným nárazom podľa popisu v predchádzajúcej časti. Montáž bez systému Isofi x: Alternatívne je možné detskú autosedačku vo výškovej kategórii 100 – 150 cm namontovať len 3-bodovým pásom. Spojenie s konektormi Isofi x nie je bezpodmienečne nutné, ale odporúča sa.- 164 -
