MANUAL DE USUARIO One 360 SL Osann

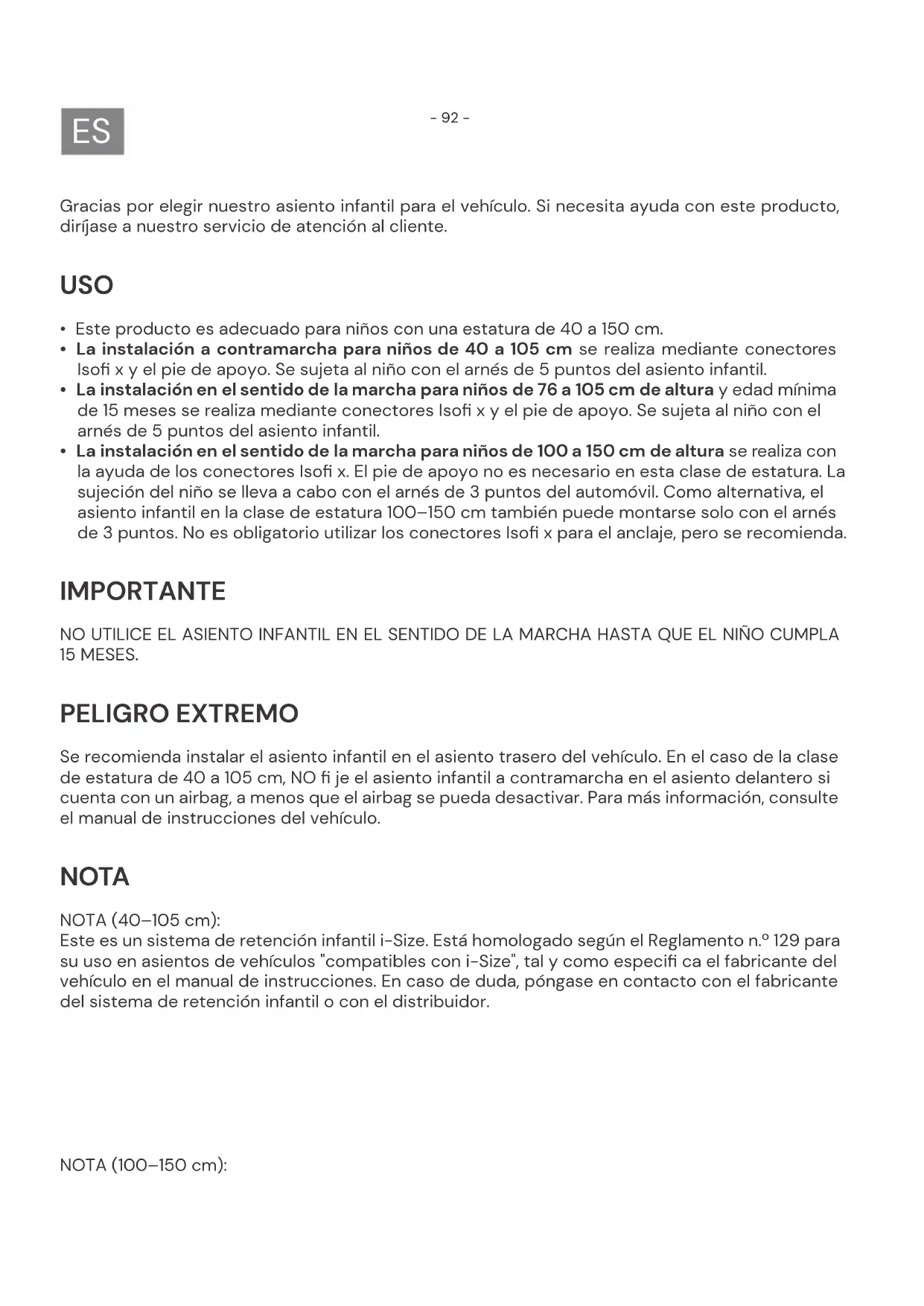

Gracias por elegir nuestro asiento infantil para el vehículo. Si necesita ayuda con este producto, diríjase a nuestro servicio de atención al cliente. USO

• Este producto es adecuado para niños con una estatura de 40 a 150cm.

• La instalación a contramarcha para niños de 40 a 105cm se realiza mediante conectores Isofi x y el pie de apoyo. Se sujeta al niño con el arnés de 5 puntos del asiento infantil.

• La instalación en el sentido de la marcha para niños de 76 a 105cm de altura y edad mínima de 15 meses se realiza mediante conectores Isofi x y el pie de apoyo. Se sujeta al niño con el arnés de 5 puntos del asiento infantil.

• La instalación en el sentido de la marcha para niños de 100 a 150cm de altura se realiza con la ayuda de los conectores Isofi x. El pie de apoyo no es necesario en esta clase de estatura. La sujeción del niño se lleva a cabo con el arnés de 3 puntos del automóvil. Como alternativa, el asiento infantil en la clase de estatura 100–150cm también puede montarse solo con el arnés de 3 puntos. No es obligatorio utilizar los conectores Isofi x para el anclaje, pero se recomienda. IMPORTANTE NO UTILICE EL ASIENTO INFANTIL EN EL SENTIDO DE LA MARCHA HASTA QUE EL NIÑO CUMPLA 15 MESES. PELIGRO EXTREMO Se recomienda instalar el asiento infantil en el asiento trasero del vehículo. En el caso de la clase de estatura de 40 a 105cm, NO fi je el asiento infantil a contramarcha en el asiento delantero si cuenta con un airbag, a menos que el airbag se pueda desactivar. Para más información, consulte el manual de instrucciones del vehículo. NOTA NOTA (40–105cm): Este es un sistema de retención infantil i-Size. Está homologado según el Reglamento n.º 129 para su uso en asientos de vehículos "compatibles con i-Size", tal y como especifi ca el fabricante del vehículo en el manual de instrucciones. En caso de duda, póngase en contacto con el fabricante del sistema de retención infantil o con el distribuidor. NOTA (100–150cm):- 93 -

Clase de estatura Sentido de montaje Instalación Tipo Protección del niño 40–105cm A contra- marcha Conectores Isofi x y pie de apoyo i-Size Arnés de 5 puntos del asiento infantil 76–105cm En el senti- do de la marcha Conectores Isofi x y pie de apoyo i-Size Arnés de 5 puntos del asiento infantil 100–150cm En el senti- do de la marcha Conectores Isofi x y cinturón de 3 pun- tos del vehículo Asiento elevador i-Size Cinturón de 3 puntos del vehículo 100–150cm En el senti- do de la marcha Cinturón de 3 pun- tos del vehículo Asiento elevador i-Size Cinturón de 3 puntos del vehículo La siguiente tabla proporciona información sobre los dispositivos y métodos de fi jación:

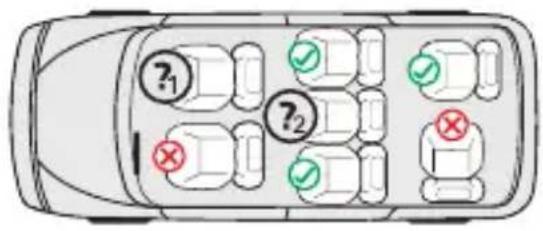

40-105cm: solo si hay conectores ISOFIX. Para el uso adicional a contramarcha, solo si el airbag se puede des- activar. 100-150cm: solo si hay disponible al menos un cinturón de 3 puntos conforme a ECE R16. Si existen conectores Isofi x, también pueden utilizarse de manera adicional. No está permitido asegurar al niño únicamente con un cin- turón de 2 puntos. Se trata de un asiento elevador i-Size optimizado. Está homologado según el Reglamento n.º 129 para su uso principalmente en las "plazas de asiento i-Size" especifi cadas por los fabricantes de vehículos en el manual de instrucciones del vehículo. En caso de duda, póngase en contacto con el fabricante del sistema ampliado de retención infantil o con el distribuidor. El asiento elevador i-Size optimizado también puede utilizarse en todos los asientos de la cate- goría "universal", siempre que no existan problemas de compatibilidad con el interior del vehículo. En caso de duda, póngase en contacto con el fabricante del asiento infantil o con el distri- buidor.- 94 -

• Lea atentamente estas instrucciones antes del uso para garantizar la seguridad de su hijo. Conserve estas instrucciones. El incumplimiento de las instrucciones de este manual puede resultar en lesiones graves para su hijo.

• El asiento infantil puede utilizarse con el sistema propio de arnés de 5 puntos solo para niños de menos de 18kg de peso y 105cm de altura.

• El asiento infantil NO puede utilizarse con el sistema de arnés de 5 puntos para niños con un peso superior a 18kg y una altura superior a 105cm.

• El asiento infantil puede instalarse orientado en el sentido de la marcha y a contramarcha utili- zando los conectores Isofi x y el pie de apoyo. Para su uso con un pie de apoyo, la altura máxima es de 105cm y el peso máximo es de 18kg. Importante: no lo instale en el sentido de la marcha antes de que el niño cumpla 15 meses.

• Para la instalación Isofi x: asegúrese de leer el manual del fabricante del vehículo.

• no utilice puntos de contacto de carga distintos a los descritos en las instrucciones y marca- dos en el sistema de retención infantil.

• No utilice este asiento infantil en casa. Ha sido diseñado exclusivamente para usar en un coche.

• Nunca deje a su hijo sin vigilancia en el asiento.

• No coloque el asiento infantil a contramarcha en un asiento delantero con el airbag activado. Esto puede provocar lesiones graves o la muerte.

• El asiento infantil debe sustituirse si ha sido sometido a cargas pesadas en caso de un acci- dente.

• Por razones de seguridad, el asiento infantil también debe estar fi jado al vehículo, aunque no haya ningún niño en el asiento infantil.

• Asegúrese siempre de que todos los cinturones que sujetan el asiento infantil al vehículo estén bien apretados y que todos los cinturones que sujetan al niño estén adaptados al cuerpo del niño. Asegúrese también de que los cinturones no estén retorcidos.

• Las piezas de equipaje u otros objetos que puedan causar lesiones en caso de colisión deben estar debidamente asegurados.

• Los objetos rígidos y las piezas de plástico de un sistema de retención infantil se deben colocar e instalar de forma que no puedan quedar atrapados por un asiento móvil o una puerta del vehículo.

• Es importante que los cinturones situados más abajo aseguren fi rmemente la pelvis del niño. Para evitar el riesgo de caídas, su hijo debe tener siempre puesto el cinturón de seguridad.

• Es peligroso realizar cambios o adiciones al producto sin el consentimiento de la autoridad competente. El incumplimiento de las instrucciones de instalación del fabricante del sistema de retención infantil también conlleva riesgos para la seguridad de su hijo.

• Este asiento infantil está diseñado para niños con una estatura máxima de 150cm. No sobre- cargue nunca el asiento infantil llevando más de un niño o cargas adicionales en él.

• El sistema de retención infantil no debe utilizarse sin la funda del asiento.

• La funda del asiento no debe sustituirse por otra que no sea la recomendada por el fabricante, pues esta es una parte integral del rendimiento de la retención.- 95 -

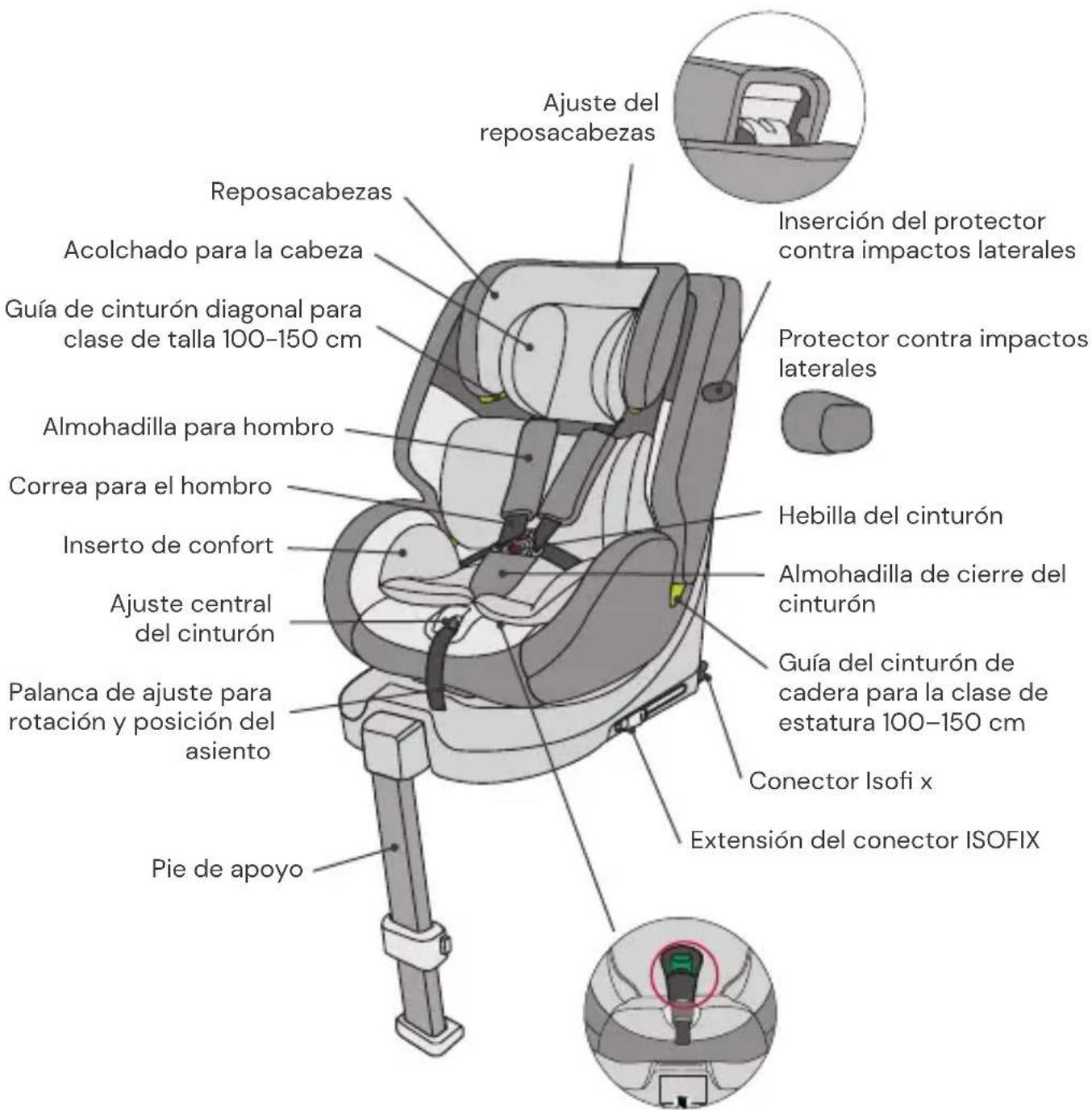

Reposacabezas Almohadilla para hombro Inserto de confort Ajuste central del cinturón Pie de apoyo Palanca de ajuste para rotación y posición del asiento Conector Isofi x Acolchado para la cabeza Correa para el hombro Hebilla del cinturón Almohadilla de cierre del cinturón Ajuste del reposacabezas Extensión del conector ISOFIX Guía del cinturón de cadera para la clase de estatura 100–150cm Guía de cinturón diagonal para clase de talla 100-150cm Protector contra impactos laterales Inserción del protector contra impactos laterales Gancho para cinturón subabdominal (guardado en el hueco del asiento)- 96 -

USO DEL ASIENTO INFANTIL PARA AUTOMÓVIL Ajuste del ángulo de inclinación del asiento infantil para automóvil

• Utilice una mano para accionar la palanca de ajuste situada en la parte inferior delantera de la carcasa del asiento.

• Con la otra mano, sostenga la carcasa del asiento y ajuste el ángulo. El asiento se puede colocar de las siguientes maneras: (Tenga en cuenta la etiqueta del asiento infantil) A contramarcha, estatura 40–75cm, posición: R1 estatura 76–105cm, posición: R2 En el sentido de la marcha, estatura 76–105cm, edad mín. 15 meses: 4 posiciones (1 a 4) En el sentido de la marcha, estatura: 100-125cm: 4 posiciones (1–4) 126–150cm: 1 posición (1) Rotación del asiento infantil

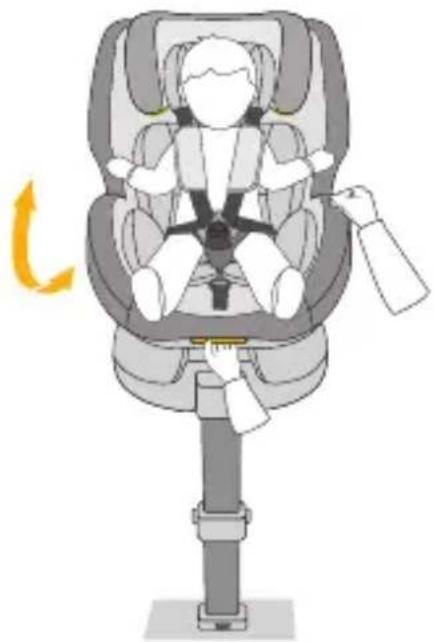

• Con una mano, tire de la palanca de ajuste en la parte delantera de la base y con la otra mano gire la unidad del asiento en la dirección de desplazamiento deseada.

• La posición en el sentido de la marcha es ade- cuada solo para niños con una edad mínima de 15 meses y una altura mínima de 76cm. La posición a contramarcha está diseñada para niños de 40 a 105 cm de altura y un peso máximo de 18kg.

• La posición lateral solo sirve para facilitar la entrada del niño. Esta posición no debe utili- zarse durante la conducción.- 97 -

• Para soltar el cinturón, presione el botón de ajuste del cinturón de la zona del asiento con una mano. Sujete la hebilla del cinturón con la otra mano y afl oje con cuidado las correas que lo sujetan.

• Tire de la lengüeta de ajuste frontal para apre- tar los cinturones. Asegúrese de que las co- rreas no estén retorcidas. Abrochar/desabrochar el cinturón

• Para desabrochar el cinturón, pulse el botón de la hebilla del mismo, saque las lengüetas de la hebilla y sepárelas.

• Para abrochar el cinturón, primero conecte las dos lengüetas de la hebilla del cinturón de se- guridad e insértelas en la hebilla. Acolchado para la cabeza y acolcha- do de confort

• El acolchado para la cabeza y el acolchado de confort están diseñados para bebés con una estatura de 40 a 75cm.

• Retire ambos acolchados en cuanto su hijo haya superado la estatura especifi cada.- 98 -

Ajustar el reposacabezas

• Afl oje el cinturón y tire de la palanca de ajuste del reposacabezas situada en el respaldo del asiento infantil. Mueva el reposacabezas hasta que encaje a la altura correcta.

• Asegúrese de que las correas de los hombros salgan del asiento infantil justo por encima de los hombros de su hijo.

• Suelte la palanca y asegúrese de que el repo- sacabezas esté encajado. Protector contra impactos laterales

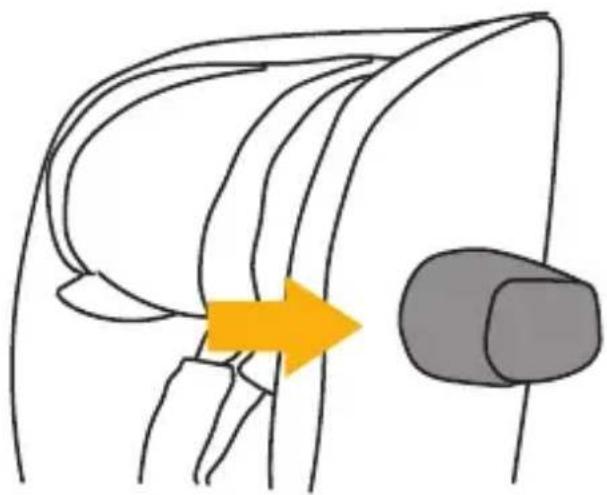

• El protector contra impactos laterales se in- serta desde la parte delantera hacia la parte trasera del asiento infantil, en el lado situado en la puerta del automóvil.

• Si el asiento infantil para el coche está situado en el asiento central de la banqueta trase- ra, por ejemplo, porque se van a instalar tres asientos infantiles uno al lado del otro, se pue- de prescindir del protector contra impactos laterales independiente.

• Para volver a extraer el protector contra im- pactos laterales, levante la palanca de desblo- queo situada en la parte trasera del protector y vuelva a tirar del protector hacia delante.- 99 -

Pie de apoyo para la clase de estatu- ra 40–105cm

• Despliegue el pie de apoyo debajo del asiento infantil. Para niños con una estatura de hasta 105cm, el asiento infantil puede utilizarse solo con el pie de apoyo Isofi x extendido junto con los conectores Isofi x.

• Pulse los botones laterales para ajustar la altu- ra del soporte y extender el soporte telescó- pico. Asegúrese de que esté completamente asentado en el espacio para los pies de su coche.

• Asegúrese de que el indicador del pie de apo- yo esté en verde.

• Clase de estatura 100-150cm: El pie de apo- yo no es necesario en esta clase de estatura. Pliegue el pie de apoyo. Conectores Isofi x

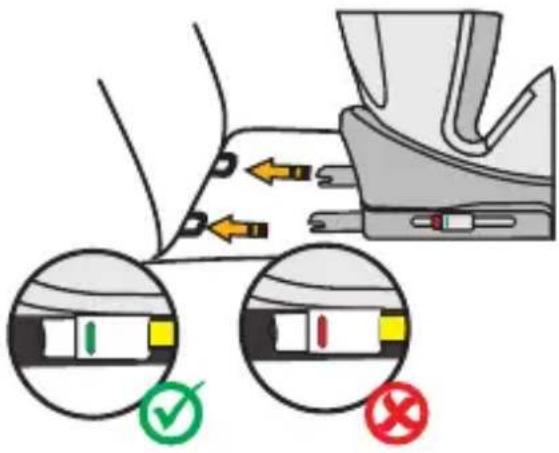

• Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conec- tores Isofi x.

• Pase los soportes Isofi x por los conectores Isofi x del asiento del vehículo y encájelos.

• Empuje el asiento infantil fi rmemente contra el respaldo del asiento del vehículo. Asegúre- se de que ambos indicadores Isofi x estén en verde. 40-105cm:- 100 -

Guardar el arnés de 5 puntos para la clase de estatura 100–150cm

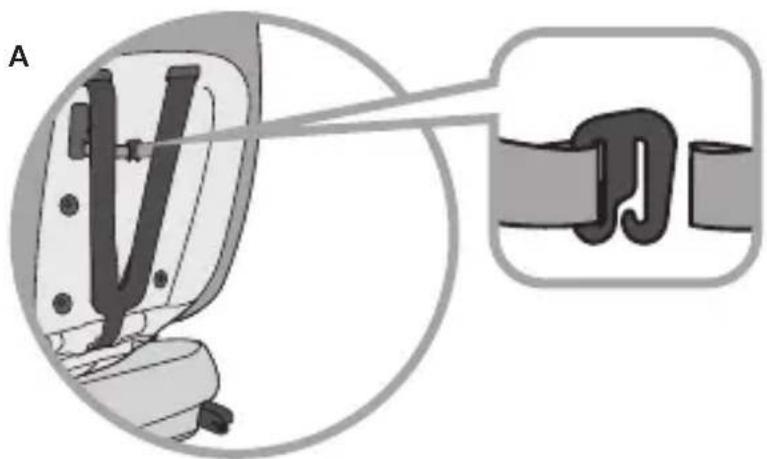

• Abra la funda del asiento en la parte posterior del asiento infantil y desenrosque las hombreras de sus ganchos (Fig. A). Abra las hombreras en los botones de presión para poder retirarlas completamente del asiento infantil (Fig. B).

• Afl oje el sistema de cinturones hasta la longitud máxima.

• Abra la funda en la zona trasera desabrochando los botones y pliéguela. Doble también la parte inferior de la funda del reposacabezas hacia un lado (Fig. C).

• Abra el sistema de arnés y coloque las correas de los hombros detrás de la funda.

• Retire con cuidado la funda de la zona del asiento para poder pasar la hebilla del cinturón de seguridad por la abertura de la funda del asiento.

• Retire el gancho verde del cinturón subabdominal del hueco de la zona del asiento (Fig. D).

• Introduzca las lengüetas de la hebilla del cinturón en la hebilla del cinturón y pase el cinturón de sujeción desde la hebilla del cinturón por la ranura hacia el hueco (Fig. E).

• Doble la correa de sujeción de la hebilla del cinturón junto con la abrazadera metálica y coló- quela en el hueco de la zona del asiento (Fig. F).

• A continuación, ensarte primero la abrazadera metálica del gancho verde del cinturón subab- dominal en la ranura de la que previamente ha sacado la hebilla del cinturón (Fig. G). Asegúrese de que la abrazadera metálica está bien ensartada y que la correa de sujeción del gancho verde del cinturón subabdominal sale correctamente de la ranura (Fig. H).

• Pase el gancho verde del cinturón subabdominal por la ranura de la funda.

• Vuelva a colocar la funda sobre la zona del asiento, asegurándose de que esta se sitúa en su muesca.

• Vuelva a plegar la parte inferior de la funda del reposacabezas y la funda del respaldo y ciérrela con sus botones a presión.

• Guarde las almohadillas retiradas en un lugar seguro para su uso posterior.

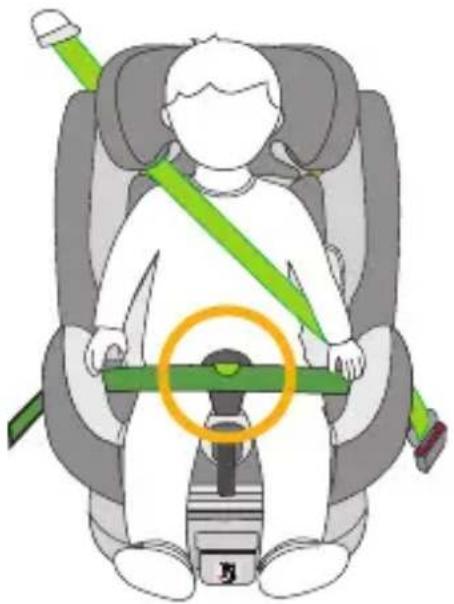

Ganchos del cinturón subabdominal para la clase de estatura 100-150cm

• Al abrochar el cinturón de seguridad del niño, asegúrese de que el cinturón subabdominal de 3 puntos del automóvil pase por dentro del gancho del cinturón subabdominal. Asegúrese de que la correa no esté retorcida.

• ADVERTENCIA: El cinturón diagonal no debe pasar por dentro del gancho del cinturón su- babdominal.

• El uso del gancho del cinturón subabdominal es opcional.- 103 -

LIMPIEZA Para garantizar una larga vida útil del asiento infantil, no utilice disolventes ni productos de lim- pieza abrasivos o agresivos para limpiarlo. Compruebe la resistencia del tejido y de las costuras después de cada lavado. Cuando lave el tejido, siga cuidadosamente las instrucciones de la eti- queta (véase a continuación). MANTENIMIENTO Compruebe regularmente el estado del producto para comprobar si está dañado. En caso de daños, el asiento infantil no debe seguir utilizándose y debe guardarse fuera del alcance de los niños. Si tiene alguna duda o problema, póngase en contacto con el servicio de atención al cliente de Osann: [phone].

utilizar lejía Secado en secadora a baja temperatura Lavar a 30 °C, programa para prendas delicadas

INSTALACIÓN DEL ASIENTO INFANTIL

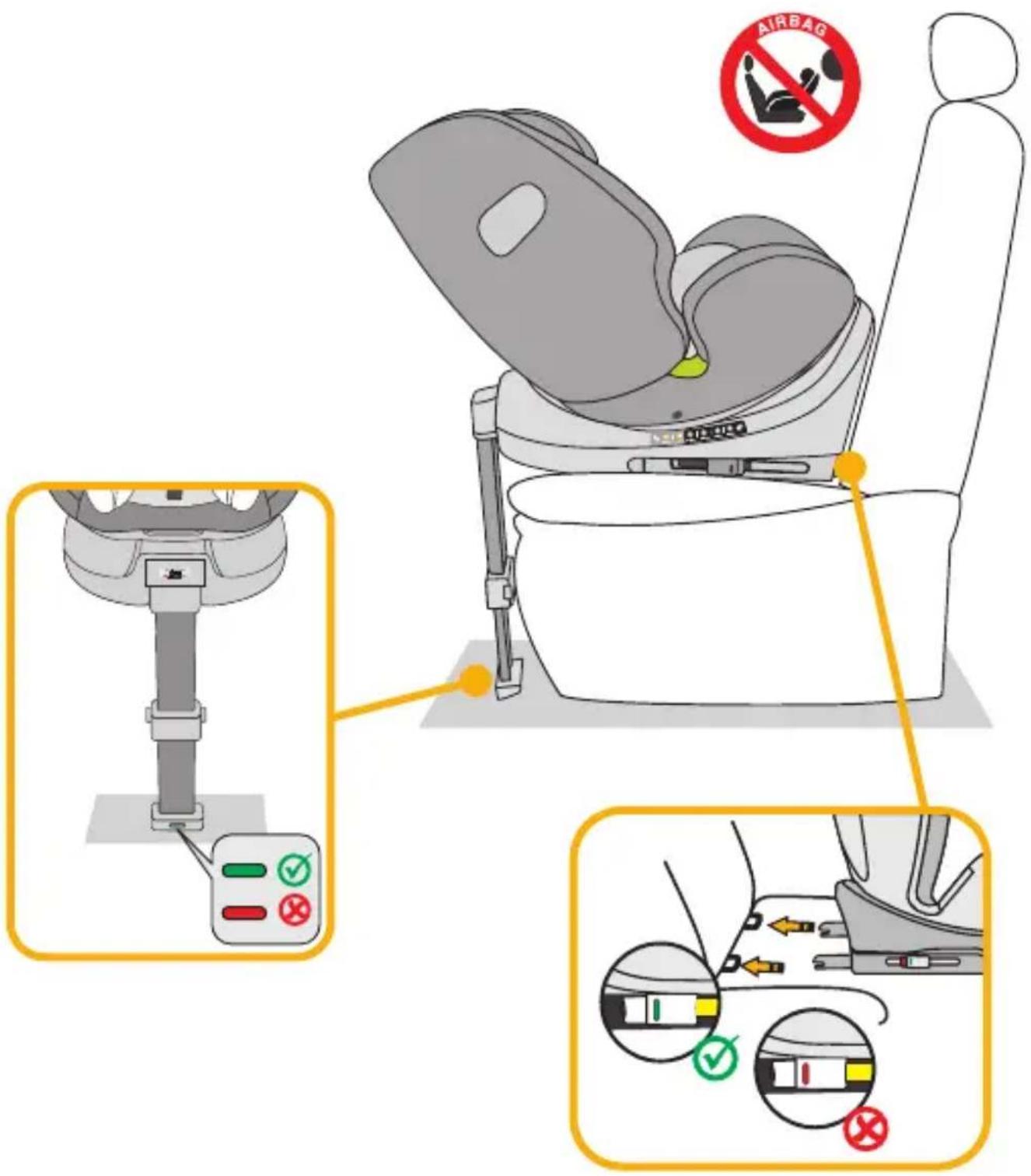

1 . Coloque el asiento infantil en la posición de reclinación máxima y gírelo de modo que apunte a la posición de asiento R1 40–75cm a contramarcha. Si la altura de su hijo supera los 75cm, cambie a la posición de asiento R2 - 76–105cm. 2 . Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conectores Isofi x. 3 . Despliegue el pie de apoyo debajo del asiento infantil. 4 . Pase los soportes Isofi x por los conectores Isofi x del asiento del vehículo y encájelos. 5 . Empuje el asiento infantil fi rmemente contra el respaldo del asiento del vehículo. Asegúrese de que ambos indicadores Isofi x estén en verde. 6 . Ajuste la altura del pie de apoyo y asegúrese de que esté completamente asentado en el espacio para los pies de su coche. 7 . Asegúrese de que el indicador del pie de apoyo cambie a verde. 8 . Para sentar cómodamente a su hijo, gire el asiento infantil hacia la puerta del automóvil. 9 . Suelte la hebilla del asiento infantil y coloque los cinturones en la parte exterior del asiento. 10 . Coloque al niño en el asiento infantil. 11 . Ajuste la altura del reposacabezas como se ha descrito anteriormente. 12 . Cierre de nuevo la hebilla del cinturón hasta que encaje de forma audible. 13 . Tire de la lengüeta de ajuste frontal para apretar los cinturones. 14 . Asegúrese de que las correas no estén retorcidas. 15 . Gire el asiento a la posición a contramarcha. Compruebe que el asiento infantil esté bloquea- do en esta posición. 16 . Coloque el protector contra impactos laterales como se ha descrito anteriormente.- 106 -

2) Clase de estatura 76–105cm, mín. 15 meses, máx. 18kg, en el sentido

de la marcha IMPORTANTE: NO UTILICE EL ASIENTO INFANTIL EN EL SENTIDO DE LA MARCHA HASTA QUE EL NIÑO CUMPLA 15 MESES.

INSTALACIÓN DEL ASIENTO INFANTIL- 107 -

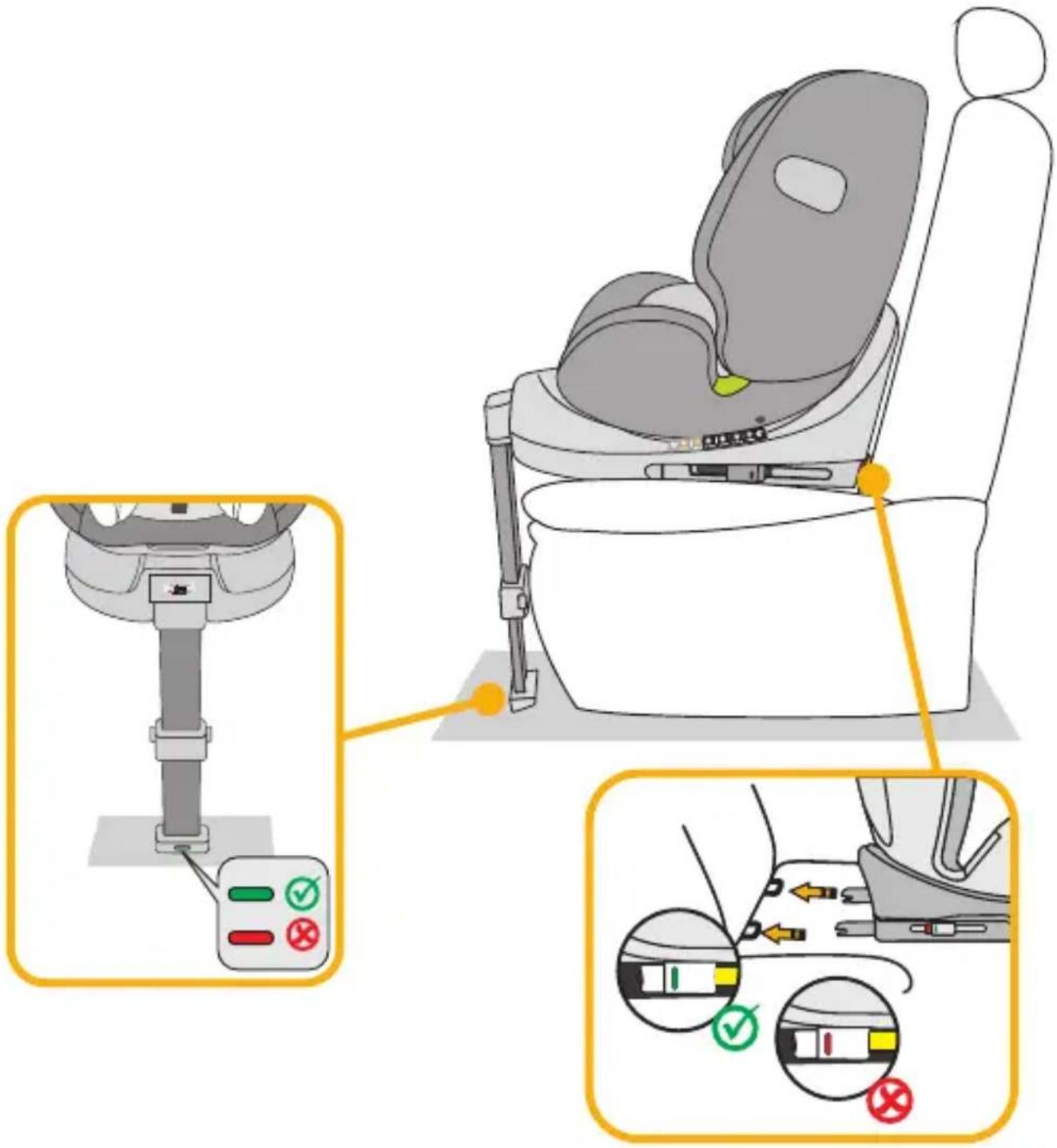

1 . Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conectores Isofi x. 2 . Despliegue el pie de apoyo debajo del asiento infantil. 3 . Pase los soportes Isofi x por los conectores Isofi x del asiento del vehículo y encájelos. 4 . Empuje el asiento infantil fi rmemente contra el respaldo del asiento del vehículo. Asegúrese de que ambos indicadores Isofi x cambien a verde. 5 . Ajuste la altura del pie de apoyo y asegúrese de que esté completamente asentado en el espacio para los pies de su coche. 6 . Asegúrese de que el indicador del pie de apoyo esté en verde. 7 . El asiento infantil tiene 4 posiciones de asiento ajustables en el sentido de la marcha. 8 . Para sentar cómodamente a su hijo, gire el asiento infantil hacia la puerta del automóvil. 9 . Suelte la hebilla del asiento infantil y coloque los cinturones en la parte exterior del asiento. 10 . Coloque al niño en el asiento infantil. 11 . Ajuste la altura del reposacabezas como se ha descrito anteriormente. 12 . Cierre de nuevo la hebilla del cinturón hasta que encaje de forma audible. 13 . Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas. 14 . Gire el asiento a la posición en el sentido de la marcha. Compruebe que el asiento infantil esté bloqueado en esta posición. 15 . Coloque el protector contra impactos laterales como se ha descrito anteriormente.- 108 -

3) Clase de estatura 100–150cm, en el sentido de la marcha

INSTALACIÓN DEL ASIENTO INFANTIL- 109 -

1 . Primero pliegue el pie de apoyo. El pie de apoyo no es necesario en esta clase de estatura. 2 . El arnés de 5 puntos del asiento infantil debe guardarse como se ha descrito anteriormente. No es necesario en esta clase de tamaño. 3 . Instale el gancho del cinturón subabdominal como se ha descrito anteriormente. 4 . Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conectores Isofi x. 5 . Pase los conectores Isofi x por los soportes Isofi x del asiento del vehículo y encájelos en su sitio. 6 . Empuje el asiento infantil fi rmemente contra el respaldo del asiento del vehículo. Asegúrese de que ambos indicadores Isofi x cambien a verde. 7 . Pase el cinturón diagonal del cinturón de 3 puntos del automóvil por la guía del cinturón dia- gonal del reposacabezas del asiento infantil. 8 . Pase el cinturón subabdominal del cinturón de 3 puntos del automóvil a través de la primera guía del cinturón subabdominal en la zona del asiento del niño. 9 . Para sentar cómodamente a su hijo, gire el asiento infantil hacia la puerta del automóvil. 10 . Coloque al niño en el asiento infantil. 11 . Ajuste la altura del reposacabezas de manera que la cabeza del niño quede completamente dentro del reposacabezas y el cinturón diagonal salga por la guía del cinturón a la altura de los hombros del niño. 12 . Gire el asiento a la posición en el sentido de la marcha. Compruebe que el asiento infantil esté bloqueado en esta posición. 13 . Cierre la hebilla del cinturón de 3 puntos hasta que oiga un clic. 14 . Asegúrese de que el cinturón subabdominal pase por dentro del gancho del cinturón subab- dominal. El uso del gancho del cinturón subabdominal es opcional. 15 . Asegúrese de que tanto el cinturón diagonal como el cinturón subabdominal pasan por la segunda guía del cinturón subabdominal del asiento infantil, que está orientada hacia la hebilla del cinturón de seguridad del automóvil. 16 . Tire de la correa diagonal para apretarla fi rmemente. Asegúrese de que los cinturones no es- tén retorcidos. 17 . El asiento infantil tiene las siguientes posiciones de asiento ajustables en el sentido de la marcha: 100–125cm: 4 posiciones (1 a 4); 126–150cm: 1 posición (1). 18 . Coloque el protector contra impactos laterales como se ha descrito anteriormente. Instalación sin Isofi x: Como alternativa, el asiento infantil en la clase de estatura 100–150cm también puede montarse solo con el cinturón de 3 puntos. No es obligatorio utilizar los conectores Isofi x para el anclaje, pero se recomienda.- 110 -
