NÁVOD NA OBSLUHU LC 152 HUSQVARNA

Použití pohonu kol (LB 251S)

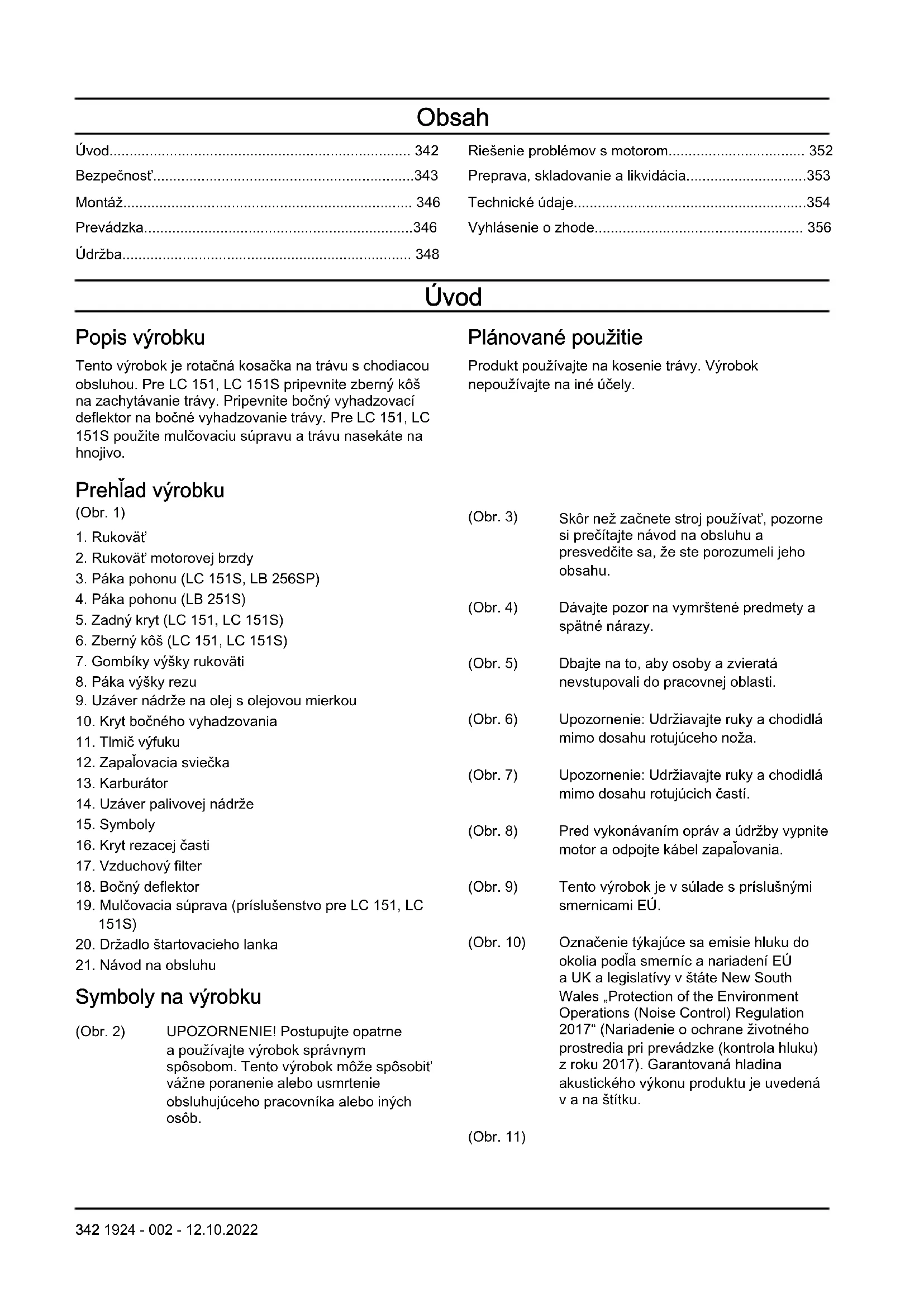

Tento výrobok je rotačná kosačka na trávu s chodiacou obsluhou. Pre LC 151, LC 151S pripevnite zberný kôš na zachytávanie trávy. Pripevnite bočný vyhadzovací deflektor na bočné vyhadzovanie trávy. Pre LC 151, LC 151S použite mulčovaciu súpravu a trávu nasekáte na hnojivo.

Prehľad výrobku

(Obr. 1)

1. Rukovät'
2. Rukovät' motorovej brzdy
3. Páka pohonu (LC 151S, LB 256SP)
4. Páka pohonu (LB 251S)
5. Zadný kryt (LC 151, LC 151S)
6. Zberný kôš (LC 151, LC 151S)
7. Gombíky výšky rukoväti
8. Páka výšky rezu
9. Uzáver nádrže na olej s olejovou mierkou
10. Kryt bočného vyhadzovania
11. Tlmič výfuku
12. Zapašovacia sviečka
13. Karburátor
14. Uzáver palivovej nádrže
15. Symboly
16. Kryt rezacej časti
17. Vzduchový filter
18. Bočný deflektor
19. Mulčovacia súprava (príslušenstvo pre LC 151, LC 151S)
20. Držadlo štartovacieho lanka
21. Návod na obsluhu

Symboly na výrobku

(Obr. 2) UPOZORNENIE! Postupujte opatrne a používajte výrobok správnym spôsobom. Tento výrobok môže spôsobit' vážne poranenie alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb.

Plánované použitie

(Obr. 3) Skôr než začnete stroj používat', pozorne si prečítajte návod na obsluhu a presvedčite sa, že ste porozumeli jeho obsahu.
(Obr. 4) Dávajte pozor na vymrštené predmety a spätné nárazy.
(Obr. 5) Dbajte na to, aby osoby a zvieratá nevstupovali do pracovnej oblasti.
(Obr. 6) Upozornenie: Udržiavajte ruky a chodidlá mimo dosahu rotujúceho noža.
(Obr. 7) Upozornenie: Udržiavajte ruky a chodidlá mimo dosahu rotujúcich častí.
(Obr. 8) Pred vykonávaním opráv a údržby vypnite motor a odpojte kábel zapaľovania.
(Obr. 9) Tento výrobok je v súlade s príslušnými smernicami EÚ.
(Obr. 10) Označenie týkajúce sa emisie hluku do okolia podľa smerníc a nariadení EÚ a UK a legislatívy v štáte New South Wales „Protection of the Environment Operations (Noise Control) Regulation 2017“ (Nariadenie o ochrane životného prostredia pri prevádzke (kontrola hluku) z roku 2017). Garantovaná hladina akustického výkonu produktu je uvedená v a na štítku.

(Obr. 11)

Tento výrobok je v súlade s príslušnými právnymi predpismi Spojeného královstva.

(Obr. 12) Hrozí nebezpečenstvo požiaru.

(Obr. 13) Nevdychujte výfukové plyny. Výfukové plyny z motora obsahujú oxid uhoľnatý, plyn bez zápachu, ktorý je jedovatý a veľmi nebezpečný. Motor neštartujte v interiéri ani v uzavretých priestoroch.

(Obr. 14) Horúci povrch.

(Obr. 15) Pred štartovaním výrobku na- plňte motor olejom.

Poznámka: Ostatné symboly/emblémy na výrobku odkazujú na požiadavky certifikácie pre niektoré komerčné oblasti.

V súlade s právnymi predpismi upravujúcimi zodpovednosť za výrobok nenesieme zodpovednosť za škody spôsobené naším výrobkom v dôsledku:

• nesprávne vykonanej opravy výrobku,
• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,
• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,
• opravy výrobku, ktoré neboli vykonané v schválenom servisnom stredisku alebo schválenými kompetentnými osobami.

Emisie Euro V

VÝSTRAHA: Nepovolená manipulácia s motorom ruší platnosť typového schválenia tohto výrobku pre EÚ.

Bezpečnost'

Bezpečnostné definície

Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu.

VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode.

VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti v prípade nedodržania pokynov v návode.

Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii.

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Tento výrobok je nebezpečný, ak sa nepoužíva správne alebo ak nie ste pri jeho používaní opatrní. V prípade nedodržania bezpečnostných pokynov hrozí poranenie alebo usmrtenie.
• Tento výrobok vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností spôsobovat' rušenie aktívnych alebo pasívnych implantovaných lekárskych prístrojov. Na zníženie rizika vážneho alebo smrteľného zranenia odporúčame, aby sa osoby s implantovanými

lekárskymi prístrojmi poradili so svojím lekárom a výrobcom pomôcky ešte pred použitím tohto výrobku.

• Vždy zachovávajte opatrnost' a riad'te sa zdravým úsudkom. Ak si v určitých situáciách nie ste istí, ako máte výrobok používat', výrobok nepoužívajte a pred pokračovaním v práci sa porad'te s predajcom spoločnosti Husqvarna.
• Myslite na to, že operátor bude zodpovedný za nehody zahřňajúce iné osoby alebo ich majetok.
• Výrobok udržiavajte čistý. Uistite sa, že sú symboly a emblémy čitatelné.
• Nedovoľte, aby výrobok používali iné osoby, pokiaľ sa neuistíte, že si prečítali tento návod na obsluhu a porozumeli jeho obsahu.
• Nedovoľte, aby výrobok používali deti.
• Deti držte v bezpečnej vzdialenosti od pracovnej oblasti Vyžaduje sa neustála prítomnosť zodpovednej dospelej osoby.
• Nedovoľte, aby výrobok používali osoby, ktoré nepoznajú potrebné pokyny.
• Osoby so zníženými fyzickými alebo duševnými schopnost'ami musia byt' počas používania výrobku vždy pod dozorom. Vyžaduje sa neustála prítomnosť zodpovednej dospelej osoby.
• Výrobok nepoužívajte, ak ste unavení, chorí alebo ste pod vplyvom alkoholu, drog alebo liekov. Vyššie uvedené prípady majú negatívny vplyv na váš zrak, ostražitost', koordináciu a úsudok.
  • Výrobok nepoužívajte, ak je poškodený.
• Výrobok žiadnym spôsobom neupravujte ani nepoužívajte, ak existuje možnosť, že bol upravený inými osobami.
• Nemeňte nastavenie regulácie otáčok motora.

VÝSTRAHA: Skôr než budete používať produkt, prečítajte si nasledujúce výstrahy.

• Pred používaním výrobku odstráňte z pracovnej oblasti všetky predmety, ako sú napr. konáre, vetvy a kamene.
• Predmety, ktoré narazia na rezné zariadenie, môžu byt' vymrštené a spôsobit' poranenie osôb alebo poškodenie iných predmetov. Dávajte pozor, aby okolo stojace osoby a zvieratá nevstupovali do pracovnej oblasti.
• Výrobok nikdy nepoužívajte počas nepriaznivých poveternostných podmienok, napríklad v hmle, v daždi, v silnom vetre, v silnom mraze, pri vysokom riziku blýskania. Používanie výrobku počas nepriaznivých poveternostných podmienok alebo na vlhkých alebo mokrých miestach je namáhavé. Nepriaznivé poveternostné podmienky môžu mat' za následok vznik nebezpečných podmienok, akými sú napr. klzké povrchy.
• Dávajte pozor na osoby, predmety a situácie, ktoré môžu zamedzit' bezpečnej prevádzke výrobku.
• Dávajte pozor na prekážky, ako sú napr. korene, kamene, halúzky, jamy a priekopy. Vysoká tráva môže zakrývat' prekážky.
• Kosenie trávy na svahoch môže byt' nebezpečné. Výrobok nepoužívajte na svahoch so sklonom viac ako 15°.
• S výrobkom sa pohybujte po vrstevnici. Nepohybujte sa smerom do svahu a zo svahu.
  • V blízkosti skrytých rohov a objektov, ktoré vám bránia vo výhlade, sa pohybujte opatrne.

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Tento výrobok používajte len na kosenie trávy. Výrobok sa nesmie používať na iné úlohy.
• Používajte osobné ochranné pomôcky. Pozrite si čast' Osobné ochranné prostriedky na strane 344.
• Naučte sa, ako v prípade núdze rýchlo zastavit' motor.
• Nikdy neštartujte motor v uzavretých priestoroch alebo v blízkosti horľavého materiálu. Výfukové plyny z motora sú horúce a môžu obsahovať iskry, ktoré môžu vyvolat’ požiar.
• Výrobok nepoužívajte, pokiaľ nie sú nôž a všetky kryty správnę upevnené. Nesprávne pripojený nôž sa môže uvoľnit’ a spôsobit’ poranenia osób.
• Uistite sa, že nôž nenarazí na predmety, ako sú napr. kamene alebo korene. Môže dôjst' k poškodeniu noža a ohnutiu hriadeľa motora.

Ohnutá náprava spôsobuje silné vibrácie a vzniká veľké nebezpečenstvo uvoľnenia noža.

• Ak nôž narazí na predmet alebo ak cítite vibrácie, výrobok okamžite vypnite. Odpojte kábel zapaľovania od zapaľovacej sviečky. Skontrolujte, či nie je výrobok poškodený. Opravte akékolívek poškodenie alebo kontaktujte servisného zástupcu.
• Ked' je naštartovaný motor, rukovät' motorovej brzdy nesmie byt' nikdy trvalo pripevnená k rukoväti.
• Položte výrobok na stabilný, rovný povrch a naštartujte ho. Uistite sa, že sa nôž nedostane do kontaktu so zemou alebo inými predmetmi.
• Pri obsluhe vždy stojte za výrobkom.
• Pri obsluhe výrobku dávajte pozor, aby všetky kolesá dosadali na zem a rukovát' držte oboma rukami. Udržiavajte ruky a chodidlá mimo dosahu rotujúcich nožov.
• Ked' je motor spustený, výrobok nenakláňajte.
• Pri t'ahaní výrobku smerom dozadu bud'te opatrní.
• Výrobok nikdy nedvíhajte, keď je spustený motor. Ak musíte výrobok zdvihnút, najprv vypnite motor a odpojte kábel zapaľovania od zapaľovacej sviečky.
• Počas obsluhy výrobku necúvajte.
• Pri prechádzaní cez oblasti bez trávy, ako sú napr. štrkové, kamenné a asfaltové chodníky, vypnite motor.
• Ked' je zapnutý motor, s výrobkom neutekajte. Počas obsluhy výrobku vždy kráčajte.
• Pred zmenou výšky rezu zastavte motor. Nikdy nevykonávajte nastavenia so spusteným motorom.
• Nikdy nenechávajte výrobok bez dozoru, keď je zapnutý motor. Zastavte motor a uistite sa, že sa rezné zariadenie neotáča.

Bezpečnostné pokyny pre prevádzku Osobné ochranné prostriedky

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Osobné ochranné prostriedky nedokážu úplne vylúčit' riziko, ale môžu znížit' vážnost' zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov.
• Ak hladina hluku je vyššia ako 85 dB, používajte chrániče sluchu.
• Noste odolné protišmykové topánky. Výrobok neobsluhujte v otvorených topánkach ani s bosými nohami.
  • Noste dlhé odolné nohavice.
• Ked' je to potrebné, používajte ochranné rukavice, ako napríklad pri montáži, kontrole alebo čistení rezného zariadenia.

VÝSTRAHA: Skôr než budete produkt používat', prečítajte si nasledujúce výstrahy.

• Nepoužívajte produkt, ktorý má chybné bezpečnostné zariadenia.
• Pravidelne kontrolujte bezpečnostné zariadenia. Ak sú bezpečnostné zariadenia chybné, obrát'te sa na servisného zástupcu spoločnosti Husqvarna.

Kryt rezacej časti tlmí vibrácie vo výrobku a znižuje riziko poranenia kotúčom.
- Skontrolujte kryt rezacej časti, aby ste sa uistili, že na žom nie sú žiadne známky poškodenia, ako sú napr. praskliny.

Kontrola rukoväte motorovej brzdy.

Rukovät' motorovej brzdy slúži na zastavenie motora. Ked' rukovät' motorovej brzdy uvoľníte, motor sa zastaví.

- Naštartujte motor a potom uvoľnite rukovät' motorovej brzdy. Ak sa motor v priebehu 3 sekúnd nezastaví, požiadajte servisného zástupcu spoločnosti Husqvarna o nastavenie motorovej brzdy. (Obr. 16)

Kontrola zadného krytu

Zadný deflektor znižuje riziko vstupu predmetov od smeru prevádzky.

• Skontrolujte, či zadný kryt nie je poškodený.
• Skontrolujte, či pružiny, ktoré uzatvárajú zadný kryt, nie sú poškodené.
• Poškodené súčiastky a pružiny vymeňte.
• Skontrolujte, či sa zadný kryt hladko pohybuje na pántoch.

Tlmič výfuku

Tlmič výfuku slúži na udržovanie minimálnej hladiny hluku a na smerovanie výfukových plynov smerom od operátora.

Nepoužívajte produkt, ak tlmič výfuku chýba alebo je poškodený. Poškodený tlmič výfuku zvyšuje hladinu hluku a riziko požiaru.

VÝSTRAHA: Tlmič výfuku je veľmi horúci počas prevádzky, po nej a tiež počas behu motora na voľnobeh. Zachovávajte opatrnost' v okolí horľavých materiálov alebo výparov, aby ste nespôsobili požiar.

- Pravidelne kontrolujte, či je tlmič výfuku správne pripevnený a či nie je poškodený.

Bezpečnost' paliva

VÝSTRAHA: Skôr než budete používat' produkt, prečítajte si nasledujúce výstrahy.

• Výrobok neštartujte, ak sú na ňom zvyšky paliva alebo motorového oleja. Odstráňte neželané palivo/olej a nechajte výrobok vyschnúť.
• Ak vylejete palivo na odev, okamžite sa prezlečte.
• Dávajte pozor, aby ste si palivo nevyliali na telo, pretože môže spôsobit' poranenie. Ak si palivo vylejete na telo, umyte sa pomocou mydla vody.
• Výrobok neštartujte, ak sa na motore vyskytuje netesnost'. Pravidelne kontrolujte výskyt netesností na motore.
• Pri manipulácii s palivom zachovajte opatrnost'. Palivo je horlavá látka a výpary z paliva sú výbušné a môžu spôsobit' poranenia alebo smrt'.
• Vyhnite sa vdychovaniu výparov paliva, pretože môžu spôsobit' poranenie. Zabezpečte dostatočné prúdenie vzduchu.
  • V blízkosti paliva alebo motora nefajčite.
• Neukladajte do blízkosti paliva alebo motora teplé predmety.
• Nedopíňajte palivo, ked' je zapnutý motor.
• Pred doplňaním paliva sa uistite, že motor vychladol.
• Pred dopíňaním paliva pomaly otvorte veko palivovej nádrže a opatrne uvoľnite tlak.
• Palivo do motora nedopĺňajte v interiéri. Nedostatočné prúdenie vzduchu môže spôsobit' poranenie alebo smrt' v dôsledku udusenia alebo otravy oxidom uhoľnatým.
• Veko palivovej nádrže pevne utiahnite. Ak nie je veko palivovej nádrže pevne utiahnuté, existuje riziko vzniku požiaru.
• Pred naštartovaním premiestnite výrobok minimálne 3 m od miesta, kde ste doplňali palivo do nádrže.
• Palivovú nádrž nedopíňajte úplne doplna. Teplo spôsobuje expanziu paliva. Uchovajte miesto navrchu palivovej nádrže.

VÝSTRAHA: Skôr než budete používat' produkt, prečítajte si nasledujúce výstrahy.

• Výfukové plyny z motora obsahujú oxid uhoľnatý, plyn bez zápachu, ktorý je jedovatý a veľmi nebezpečný. Motor neštartujte v interiéri ani v uzavretých priestoroch.
• Pred vykonávaním údržby výrobku zastavte motor a odpojte kábel zapaľovania od zapaľovacej sviečky.

• Pri vykonávaní údržby rezného zariadenia používajte ochranné rukavice. Čepel je veľmi ostrá a ľahko môže dôjst' k porezaniu.

• Príslušenstvo a úprava výrobku, ktoré neschválil výrobca, môžu spôsobit' vážne poranenia alebo smrt'. Výrobok neupravujte. Vždy používajte príslušenstvo schválené výrobcom.

• Nepravidelná a nesprávne vykonaná údržba zvyšuje nebezpečenstvo poranenia a poškodenia výrobku.
• Vykonávajte len údržbu uvedenú v tomto návode na používanie. Všetky ostatné práce týkajúce sa

údržby musí vykonávat' schválený servisný zástupca spoločnosti Husqvarna.

• Výrobok nechajte pravidelne kontrolovať kvôli údržbe u schváleného servisného zástupcu spoločnosti Husqvarna.
• Vymeňte všetky poškodené, opotrebované alebo zlomené diely.

Montáž

Úvod

VÝSTRAHA: Pred zostavením výrobku si musíte prečítat' kapitolu o bezpečnosti a porozumiet' informáciám, ktoré sa v nej uvádzajú.

VÝSTRAHA: Pred zostavením výrobku od zapaľovacej sviečky odpojte kábel zapaľovacej sviečky.

Montáž rukoväti

1. Nasuňte skrutku (A) cez rukovát' (B), plastovú podložku (C) a podperu rukováti (D). (Obr. 17)
2. Maticu (E) utiahnite na doraz.
3. Nasuňte skrutku (F) cez plastovú podložku (G) a podperu rukováti. (Obr. 18)
4. Gombík (H) utiahnite na doraz.

Nastavenie rukoväti

1. Uvočnite spodné gombíky.
2. Posuňte gombíky smerom k spodnej časti drážok na ľavej a pravej strane výrobku. (Obr. 19)

3. Nastavte výšku rukoväti do jednej z 2 dostupných polôh.

4. Posuňte gombíky nahor smerom k rukováti, kým sa nezastavia a nebudete počut' kliknutie. (Obr. 20)

5. Gombíky utiahnite na doraz.

Nastavenie výrobku do transportnej polohy

1. Uvoľnite spodné gombíky.
2. Posuňte gombíky smerom k spodnej časti drážok na ľavej a pravej strane výrobku. (Obr. 19)
3. Skopte držadlo dopredu. (Obr. 21)

Nastavenie výrobku do prevádzkovej polohy

1. Vyklopte rukovät' do vzpriamenej polohy. (Obr. 22)
2. Posuňte gombíky nahor smerom k rukoväti, kým sa nezastavia a nebudete počut' kliknutie. (Obr. 20)
3. Gombíky utiahnite na doraz.

Zostavenie zberného koša (LC 151, LC 151S)

1. Pripojte rám zberného koša k vaku na trávu tak, aby pevná časť vaku bola na spodnej strane. Ponechajte rukovät’ rámu na vonkajšej strane vaku. (Obr. 23)
2. Pripevnite vak na trávu do rámu pomocou svoriek. (Obr. 24)

Prevádzka

Úvod

VÝSTRAHA: Pred používaním výrobku si musíte prečítat' kapitolu o bezpečnosti a porozumiet' informáciám, ktoré sa v nej uvádzajú.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikácia pre mobilné zariadenia. Aplikácia Husqvarna Connect prináša rozšírené funkcie pre výrobok Husqvarna:

• Rozšírené informácie o výrobku.
• Informácie a podpora vzt'ahujúce sa na súčasti výrobku a servis.

1. Stiahnite si aplikáciu Husqvarna Connect do mobilného zariadenia.
2. Zaregistrujte sa v aplikácii Husqvarna Connect.
3. Ak chcete pripojit' a zaregistrovat' produkt, postupujte podla pokynov v aplikácii Husqvarna Connect.

Pred obsluhou zariadenia

1. Pozorne si prečítajte tento návod na obsluhu a uistite sa, že ste porozumeli pokynom.

2. Skontrolujte rezné zariadenie a uistite sa, že je správne upevnené a nastavené. Pozrite si kapitolu Kontrola rezného zariadenia na strane 350.

3. Nalejte palivo do palivovej nádrže. Pozrite si kapitolu Dopíňanie paliva na strane 347.

4. Naplňte nádrž a skontrolujte hladinu oleja. Pozrite si kapitolu Kontrola hladiny oleja na strane 350.

Dopíňanie paliva

Ak je to možné, používajte alkylátový benzín s nízkymi emisiami. Ak nemáte k dispozícii alkylátový benzín s nízkymi emisiami, použite vysokokvalitný bezolovnatý benzín alebo olovnatý benzín s oktánovým číslom minimálne 90.

1. Pomalým otvorením veka palivovej nádrže uvoľnite tlak.
2. S použitím kanistra opatrne doplňte palivo. Ak sa palivo vyleje, pomocou handričky ho utrite a zvyšné palivo nechajte vyschnút'. (Obr. 25)
3. Vyčistite priestor okolo veka palivovej nádrže.
4. Veko palivovej nádrže pevne utiahnite. Ak nie je veko palivovej nádrže pevne utiahnuté, existuje riziko vzniku požiaru.
5. Pred spustením premiestnite výrobok minimálne 3 m od miesta, na ktorom ste doplňali palivo do nádrže.

Nastavenie výšky rezu

VAROVANIE: Nenastavujte výšku rezu príliš nízko. Ak nie je povrch trávnika rovný, nože môžu narážat' o zem.

Zapnutie výrobku

1. Uistite sa, že je kábel zapaľovania pripojený k zapaľovacej sviečke.
2. Stojte za výrobkom.
3. Rukovät' motorovej brzdy držte oproti hornej rukoväti. (Obr. 27)
4. Pevne uchopte rukovät' štartovacieho lanka pravou rukou.
5. Pomaly potiahnite štartovacie lanko, kým nepocítite istý odpor.
6. Silným potiahnutím naštartujte motor.

VÝSTRAHA: Štartovacie lanko si neovíjajte okolo ruky.

Používanie pohonu na kolesách LC 151S & LB 256SP

• Potlačte páku pohonu smerom k hornej rukoväti. (Obr. 28)
• Uvoľnením páky pohonu deaktivujte pohon, napr. keď sa pohybujete v blízkosti prekážok.
• Pred potiahnutím výrobku smerom dozadu deaktivujte pohon a potlačte výrobok zhruba 10 cm dopredu.

Používanie pohonu na kolesách (LB 251S)

• Potiahnite páku pohonu smerom k rukoväti. (Obr. 29)
• Odsuňte páku pohonu od rukoväti, aby ste deaktivovali pohon, napr. ked' sa blížite k prekážke.

Poznámka: Páka pohonu sa automaticky oddelí, ked' uvoľníte rukovát' motorovej brzdy.

• Ak chcete zastavit' len pohon, uvoľnite páku pohonu (LC 151S, LB 256SP) alebo (LB 251S).
• Ak chcete vypnút' motor, uvoľnite rukovät' motorovej brzdy.

Používanie výrobku so zberným košom (LC 151, LC 151S)

VÝSTRAHA: Výrobok nepoužívajte bez nainštalovaného zberného koša alebo bez zatvoreného zadného krytu. Predmety môžu vyletiet' a spôsobit' zranenie obsluhy.

1. Zdvihnite zadný kryt a vyberte mulčovaciu zarážku, ak je namontovaná. (Obr. 30)
2. Namontujte zberný kôš (pozrite si čast' Zostavenie zberného koša (LC 151, LC 151S) na strane 346).
3. Umiestnite zberný kôš na podperu.
4. Uvoľnite zadný kryt a položte ho na vrchnú časť rámu vaku na trávu. (Obr. 31)

1. Zdvihnite zadný kryt a vyberte zberný kôš, ak je namontovaný.

2. Do kanála na vyhadzovanie trávy vložte prípojku na mulčovanie. (Obr. 32)

3. Zatvorte zadný kryt a skontrolujte, či je pevne zatvorený proti mulčovacej zarážke.

Poznámka: Na zlepšenie výkonu v mulčovacom režime nahradte nôž mulčovacím nožom (príslušenstvo). Pozrite si čast' Výmena noža na strane 350

Zmena nastavenia výrobku do režimu bočného vyhadzovania

1. Zdvihnite zadný kryt a vyberte vak na trávu, ak je namontovaný.
2. Zatvorte zadný kryt a skontrolujte, či je pevne zatvorený proti výrobku.
3. Zdvihnite vyhadzovaciu poistku. (Obr. 33)
4. Otvorte kryt bočnej výsypky a namontujte bočný vyhadzovací deflektor na podporné čapy. (Obr. 34)
5. Počkajte, kým kryt bočnej výsypky neklesne na bočný vyhadzovací deflektor. Kým sa začne výrobok používať, skontrolujte, či je bočný vyhadzovací deflektor pevne na svojom mieste.

Poznámka: Na zlepšenie výkonu v režime bočného vyhadzovania nainštalujte mulčovaciu zarážku. (Obr. 32)

Vyprázdnenie zberného koša

VAROVANIE: Pri premiestňovaní zdvihnite zberný kôš, aby ste predišli opotrebovaniu.

1. Zberný kôš zdvihnite pomocou rukoväti rámu.
2. Ked' vyprázdňujete zberný kôš, používajte rukovát' konštrukcie a rukovát' vaku. (Obr. 35)

Zabezpečenie optimálnych výsledkov

• Vždy používajte ostrý nôž. Tupý nôž poskytuje nepravidelné výsledky kosenia a pokosený povrch trávnika zožltne. Ostrý nôž spotrebuje menej energie ako tupý nôž.
• Nekoste viac ako 1/3 dĺžky trávy. Ked' začínate kosit' trávu, používajte najvyššiu výšku rezu. Skontrolujte výsledok a znížte výšku rezu na príslušnú úroveň. Ak je tráva velmi vysoká, pohybujte sa pomaly a ak je to potrebné, pokoste ju dvakrát.
• Zakaždým koste iným smerom, aby ste predišli vzniku pruhov na trávniku.
• Nadvihnite zadný kryt a vyberte zberný köš.
• Ak sa používa mulčovacia zarážka a mulčovací nôž, demontujte ich.
• Pred používaním výrobku zatvorte zadný kryt. Pri používaní výrobku sa pokosená tráva vyhadzuje pod zadným krytom.
• Udržiavajte kryt kosačky čistý. Nahromadenie trávy a nečistoty na vnútornej strane krytu kosačky môže viest' k horšiemu výsledku kosenia. Pozrite si čast' Čistenie vnútorného povrchu krytu rezacej časti na strane 349.

Údržba

Úvod

Údržba a opravné práce na výrobku si vyžadujú špeciálne školenie. Zaručujeme dostupnost' profesionálnych opravných prác a údržby. Ak váš predajca nie je servisný zástupca, kontaktujte predajcu, ktorý vám poskytne informácie o najbližšom servisnom zástupcovi.

Podrobnejšie informácie nájdete na stránke www.husqvarna.com.

Plán údržby

VAROVANIE: Uistite sa, že vzduchový filter je na vrchnej strane výrobku a nie smerom do zeme, keď výrobok nakloníte. Hrozí nebezpečenstvo poškodenia motora.

Intervaly údržby sú vypočítané na základe každodenného použivania výrobku. Ak sa výrobok nepoužíva každý deň, tieto intervaly sa menia.

Údržba	Denne Mesačne	Každú sezónu
Vykonajte všeobecnú kontrolu X
Skontrolujte hladinu oleja X
Vymeňte olej (prvýkrát po 5 hodinách používania, potom po každých 50 hodinách používania) ^155		X
Vyčistite výrobok X
Skontrolujte rezné zariadenie X
Skontrolujte kryt rezacej časti * X
Skontrolujte rukovät' motorovej brzdy * X
Skontrolujte tlmič výfuku * X
Skontrolujte zapaľovaciu sviečku. V prípade potreby zapaľovaciu sviečku vyčistite alebo vymeňte		X
Skontrolujte vzduchový filter X
Vyčistite vzduchový filter ^156		X
Vymeňte vzduchový filter X
Skontrolujte palivový systém X
Vyčistite chladiace rebrá valca X
Skontrolujte a nastavte lanko spojky (LC 151S, LB 251S, LB 256SP) X
Vyčistite priestor pod krytom prevodovky (LB 251S) X

Vykonanie všeobecnej kontroly

- Uistite sa, že sú dotiahnuté všetky matice aj skrutky na výrobku.

Čistenie externých povrchov výrobku

• Pomocou kefy odstráňte listy, trávu a nečistoty.
• Uistite sa, že nie je zablokované nasávanie vzduchu vo vrchnej časti motora.
• Na čistenie výrobku nepoužívajte vysokotlakový čistič.
• Ak na čistenie výrobku použijete vodu, nelejte vodu priamo na motor.

Čistenie vnútorného povrchu krytu rezacej časti

1. Vyprázdnite palivovú nádrž.
2. Nakloňte výrobok. Ubezpečte sa, že zapaľovacia sviečka je orientovaná hrotom nahor.

VAROVANIE: Ak výrobok položíte tak, že vzduchový filter bude smerovat' nadol, môže dôjst' k poškodeniu motora.

1. Pomocou hadice vystriekajte vnútorné povrchy krytu rezacej časti.

Čistenie priestoru pod krytom prevodovky (LB 251S)

1. Vyprázdnite palivovú nádrž.
2. Nakloňte výrobok. Ubezpečte sa, že zapaľovacia sviečka je orientovaná hrotom nahor.

VAROVANIE: Ak výrobok položíte tak, že vzduchový filter bude smerovat' nadol, môže dôjst' k poškodeniu motora.

1. Odskrutkujte 7 skrutiek. (Obr. 36)
2. Odstráňte kryt prevodovky.
3. Vyčistite povrchy pomocou kefy.

VAROVANIE: Voda alebo znečistenie pod krytom prevodovky môže poškodiť prevodovku.

1. Nasad'te kryt prevodovky a utiahnite 7 skrutiek.

Kontrola rezného zariadenia

VÝSTRAHA: Aby ste zabránili náhodnému naštartovaniu, odpojte kábel zapaľovania od zapaľovacej sviečky.

VÝSTRAHA: Pri vykonávaní údržby rezného zariadenia používajte ochranné rukavice. Čepel je velmi ostrá a lahko môže dôjst' k porezaniu.

1. Skontrolujte, či sa na reznom zariadení nenachádzajú známky poškodenia alebo praskliny. Poškodené rezné zariadenie vždy vymeňte.
2. Skontrolujte, či nie je poškodený alebo tupý nôž.

Poznámka: Po nabrúsení je potrebné nôž vyrovnat'. Nôž nechajte nabrúsit', vymenit' a vyrovnat' v servisnom stredisku. Ak narazíte na predmet, ktorý spôsobí zastavenie výrobku, vymeňte poškodený nôž. Nechajte, aby servisné stredisko rozhodlo, či je možné nôž nabrúsit' alebo sa musí vymenit'.

Výmena noža

1. Pomocou dreveného bloku zaistite nôž. (Obr. 37)
2. Odmontujte skrutku noža a vyberte perovú podložku.
3. Odstráňte nôž.
4. Skontrolujte držiak noža a skrutku noža kvôli známkam poškodenia.
5. Skontrolujte hriadel motora a uistite sa, že nie je ohnutý.
6. Pri upevňovaní nového noža nasmerujte zošikmené konce noža v smere krytu rezacej časti. (Obr. 38)
7. Uistite sa, že je nôž zarovnaný so stredom hriadeľa motora.
8. Pomocou dreveného bloku zaistite nôž. Pripevnite pérovú podložku a utiahnite skrutku a podložku momentom 43 – 47 Nm. (Obr. 39)
9. Rukou potočte nožom a uistite sa, že sa voľne otáča.

VÝSTRAHA: Používajte odolné rukavice. Nôž je velmi ostrý a ľahko môže dôjst' k porezaniu.

1. Zapnite výrobok a otestujte nôž. Ak nôž nie je správne upevnený, výrobok vibruje alebo poskytuje neuspokojivé výsledky kosenia.

Kontrola hladiny oleja

VAROVANIE: Príliš nízka hladina oleja môže viest' k poškodeniu motora. Pred zapnutím výrobku skontrolujte hladinu oleja.

1. Položte výrobok na rovný povrch.

2. Odstráňte uzáver nádrže na olej s olejovou mierkou.

3. Očistite olej z olejovej mierky.
4. Aby ste získali presnú úroveň hladiny oleja, olejovú mierku úplne zasuňte do nádrže na olej.
5. Vytiahnite olejovú mierku.
6. Skontrolujte hladinu oleja na olejovej mierke.
7. V prípade príliš nízkej hladiny doplňte motorový olej a opätovne skontrolujte hladinu oleja.

VÝSTRAHA: Bezprostredne po vypnutí motora je motorový olej veľmi horúci. Nechajte motor vychladnút pred vypustením oleja. Ak sa motorový olej dostane na pokožku, očistite ho mydlom a vodou.

(Obr. 40)

VAROVANIE: Vždy používajte odporúčaný typ zapaľovacej sviečky. Nesprávny typ zapaľovacej sviečky môže spôsobit' poškodenie výrobku.

• Ak má motor slabý výkon, t'ažko sa štartuje alebo pri volnobežných otáčkach nefunguje správne, skontrolujte zapalovaciu sviečku.
• Ak chcete znížit' riziko prítomnosti neželaného materiálu na elektródach zapaľovacej sviečky, postupujte takto:
  a) Uistite sa, že voľnobežné otáčky sú správne nastavené.
  b) Uistite sa, že používate správnu zmes paliva.
  c) Uistite sa, že je čistý vzduchový filter.
• Ak je zapalovacia sviečka znečistená, očistite ju a skontrolujte, či je medzera medzi elektródami správna. Pozrite si čast' Technické údaje na strane 354. (Obr. 41)
  • V prípade potreby vymeňte zapaľovaciu sviečku.

Vzduchový filter

Znečistený vzduchový filter môže spôsobit' poškodenie alebo nesprávnu prevádzku motora. V prašných podmienkach vykonávajte údržbu vzduchového filtra častejšie. Informácie o tom, kedy vymenit' vzduchový filter, nájdete v časti Údržba na strane 348.

Poznámka: Poškodený vzduchový filter vždy vymeňte.

1. Stlačte svorky na kryte vzduchového filtra.
2. Opatrne vyberte kryt vzduchového filtra (A) z motora.
3. Vyberte vzduchový filter (B). (Obr. 42)
4. Skontrolujte, či vzduchový filter nie je poškodený. Poškodený vzduchový filter vymeňte.
5. Čistenie a kontrola vzduchového filtra Pozrite si čast' Čistenie vzduchového filtra na strane 351.
6. Pri montáži postupujte v opačnom poradí.

Čistenie vzduchového filtra

Znečistený vzduchový filter môže spôsobit' poškodenie alebo nesprávnu prevádzku motora. V prašných podmienkach vykonávajte údržbu vzduchového filtra častejšie.

Informácie o tom, kedy sa vymieňa vzduchový filter, nájdete v časti Údržba na strane 348.

1. Odstráňte kryt vzduchového filtra a vzduchový filter.

2. Filter sa čistí údermi o rovnú plochu. Na čistenie filtra nepoužívajte riedidlo obsahujúce naftu alebo petrolej a filter nečistite stlačeným vzduchom.

Poznámka: Dlhodobo používané vzduchové filtre sa nedajú úplne vyčistit'. Vzduchový filter pravidelne vymieňajte. Poškodené vzduchové filtre sa musia vždy vymenit'.

1. Pri montáži sa vzduchový filter musí pevne utesnit' na držiaku filtra.

Kontrola bočného vyhadzovacieho deflektora

Bočný vyhadzovací deflektor je pripevnený na otvore bočného vyhadzovania na výrobku. Deflektor slúži

na zníženie rizika vymrštenia predmetov smerom do priestoru, v ktorom sa pri kosení nachádza používatel.

1. Skontrolujte, či bočný vyhadzovací deflektor nie je poškodený.
2. Skontrolujte bočný vyhadzovací deflektor. Skontrolujte, či nie sú viditeľné poškodenia, ako sú praskliny alebo zlomené pružiny, ktoré tlačia dvere na zatvorenie.
3. Poškodený bočný vyhadzovací deflektor alebo poškodené pružiny vymeňte.

• Skontrolujte veko palivovej nádrže a tesnenie veka palivovej nádrže a uistite sa, že nie sú poškodené.
• Skontrolujte palivovú hadicu a uistite sa, že z nej nevyteká palivo. Ak je palivová hadica poškodená, nechajte servisného zástupcu, aby ju vymenil.

Nastavenie lanka spojky (LC 151S, LB 251S, LB 256SP)

V nasledujúcich situáciách je potrebné skrátit' lanko spojky:

• pohon kolies sa nezapojí, ked' potiahnete páku pohonu alebo páčku regulácie rýchlosti,
• výrobok sa pohybuje pomaly, ked' sa zapojí pohon kolies.

V nasledujúcich situáciách je potrebné predížit' lanko spojky:

• výrobok sa pohybuje, keď pohon kolies nie je zapojený.
  • Nastavenie lanka spojky

a) Ak chcete skrátiť lanko spojky, otáčajte nastavovaciu skrutku proti smeru hodinových ručičiek.

b) Ak chcete predížit' lanko spojky, otáčajte nastavovaciu skrutku v smere hodinových ručičiek. (Obr. 43)

Riešenie problémov s motorom

Problém Možná príčina Riešenie
Motor neštartuje. Kábel zapaľov	vania nie je správne pripojený.	Pripojte kábel zapaľovania k zapaľovacej sviečke.
	Palivová nádrž je prázdna. Palivovú nádrž	naplňte správnym typom paliva.
	Palivo je staré. Vyčerpajte palivovú nádrž	a karburátor.Znova naplňte novým benzínom.
	V karburátore alebo palivovom potrubí sa nachádzajú nečistoty.	Vyčistite karburátor a/alebo palivové potrubie.
	Zapaľovacia sviečka je chybná. Nastavte	medzeru medzi elektródami,vyčistite alebo vymeňte zapaľovaciusviečku.
	Na zapaľovacej sviečke sa nachádza palivo.	Vyčistite zapaľovaciu sviečku.
Motor sa nezastavuje. Mechanizmus zastavenia je poškodený. Odpojte kábel zapaľovania od zapaľovacej sviečky. Opravu produktu zverte schválenému servisnému zástupcovi.
Motor nebeží plynule. Kábel zapaľovania nie je správne pripojený.	Pripojte kábel zapaľovania k zapaľovacej sviečke.
	V palivovom potrubí sú nečistoty alebo vypršala životnosť paliva.	Vyčistite palivové potrubie. Palivovú nádrž naplňte novým palivom správneho typu.
	Uzáver palivovej nádrže je zablokovaný.	Vyčistite uzáver palivovej nádrže.
	V palivovom systéme sa nachádza voda alebo nečistoty.	Vyprázdnite palivovú nádrž. Palivovú nádrž naplňte novým palivom správneho typu.
	Vzduchový filter je špinavý. Vyčistite vzduchový filter.
	Je nutné nastavit’ karburátor. O nastavenie karburátora požiadajte servisného zástupcu.
Motor sa príliš prehrieva. Hladina motorového oleja je príliš nízka. Doplňte motorový olej.
			Prietok vzduchu je nedostatočný. Očistite	vzduchový filter a telo vzduchového filtra.
			Je nutné nastavit’ karburátor. O nastavenie karburátora požiadajte servisného zástupcu.
Ked’ motor pracuje pri vyso-kých otáčkach, vynecháva sa v ňom zážih.	Medzera medzi elektródami v zapaľovacej sviečke je príliš malá.	Nastavte medzeru medzi elektródami.
Motor vydáva nezvyčajné zvu-ky počas bežnej prevádzky.	Nesprávny typ benzínu. Vyčerpajte palivovú nádrž a karburátor.Znova naplňte novým benzínom. Pozrite si časťDopřňanie paliva na strane 347. Ak problém pretrváva, obrát’te sa na svojho regionálneho servisného zástupcu.
Problém Možná príčina Riešenje
Motor nebeží plynule pri vol-nobežných otáčkach.	Zapaľovacia sviečka je špinavá alebo poškodená, prípadne je medzera medzi elektródami príliš široká.	Nastavte medzeru medzi elektródami alebo vymeňte zapaľovaciu sviečku.
	Je nutné nastavit’ karburátor. Nastavte karburátor.
	Vzduchový filter je špinavý. Vyčistite vzduchový filter.

Preprava, skladovanie a likvidácia

• Pri uskladňovaní a preprave výrobku a paliva sa uistite, že nedochádza k úniku kvapaliny a výparov. Iskry alebo otvorené plamene, napr. z elektrických zariadení alebo bojlerov, môžu vyvolat' požiar.
• Na uskladnenie a prepravu paliva vždy používajte schválené kanistre.
• Pred uskladnením výrobku na dlhšiu dobu vyprázdnite palivovú nádrž. Palivo zlikvidujte v príslušnom zariadení na likvidáciu.
• Počas prepravy výrobok bezpečne upevnite, aby ste zabránili poškodeniu alebo nehodám.
• Výrobok skladujte v uzamknutom priestore mimo dosahu detí a neoprávnených osôb.
• Výrobok skladujte na suchom mieste, ktoré je chránené pred mrazom.

Likvidácia

• Dodržiavajte miestne požiadavky v oblasti recyklácie a platné predpisy.
• Všetky chemikálie, ako napr. motorový olej alebo palivo, zlikvidujte v servisnom stredisku alebo v príslušnom zariadení na likvidáciu.
• Ked' už výrobok nepoužívate, pošlite ho predajcovi spoločnosti Husqvarna alebo ho zlikvidujte v recyklačnom zariadení.

Technické údaje

Technické údaje

	LC 151 LC 151S L	B 251S LB 256SP
Motor
Značka Husqvarna Husqvarna Husqvarna	Husqvarna
Typ motora Jednovalcový, 4-	taktný, chladenie s núteným obehom vzduchu, OHV	Jednovalcový, 4-taktný, chladenie s núteným obehom vzduchu, OHV	Jednovalcový, 4-taktný, chladenie s núteným obehom vzduchu, OHV	Jednovalcový, 4-taktný, chladenie s núteným obehom vzduchu, OHV
Objem, cm3	166 166 166 166
Rýchlost', ot./min 2800 2800 2800	7
Menovitý výkon motora, kW157	2,7 2,7 2,7 2,7
Systém zapaľovania
Zapaľovacia sviečka Husqvarna HQT-	7	Husqvarna HQT-7	Husqvarna HQT-7	Husqvarna HQT-7
Vzdialenost' elektród, mm 0,7–0,8 0,7-	0,8 0,7–0,8 0,7–0,8
Systém paliva a mazania
Typ mazania motora Rozstrekovaním	oleja	Rozstrekovaním oleja	Rozstrekovaním oleja	Rozstrekovaním oleja
Objem palivovej nádrže, litre 1,0 1,0 1	0 1,0
Objem olejovej nádrže, litre 0,5 0,5 0,5	0,5
Motorový olej158	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30	Husqvarna SAE 30
Hmotnosť
S prázdnymi nádržami, kg	31,1	32,6	32,0	33,1
Emisie hluku159
Nameraná úroveň hlučnosti, dB(A)	97	97	95	98
Zaručená úroveň hlučnosti , LWA dB(A)	98	98	96	98
	LC 151 LC 151S LB 251S LB 256SP
Úrovne hlučnosti ^160
Hladina akustického tlaku pri uchu používateľa, dB(A)	85 85 82 88
Úrovne vibrácií ^161
Ekvivalentné zrýchlenie vibrácií rukoväti, m/s ^2	8,5 8,5 4,7 7,5
Rezné zariadenie
Výška rezu, mm 25 – 75 25 – 75 25 – 75 25 – 75
Šírka rezu, mm 510 510 510 560
Kosiaci systém Zber/BioClip	®/bočné vyhadzo-vanie	Zber/BioClip®/bočné vyhadzo-vanie	BioClip®/bočné vyhadzovanie	BioClip®/bočné vyhadzovanie
Nôž – štandardný Zberač	598562601	Zberač598562601	Mulčovač597683901	Mulčovač598563601
Nôž – príslušenstvo Mulčovač	597683901	Mulčovač597683901	-	-
Kapacita zberného koša, liter 65 65 – -
Pohon
Rýchlost’ kráčania, km/h – 3,6 4,0 3,6

Vyhlásenie o zhode

Vyhlásenie o zhode EÚ

My, spoločnost' Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], vyhlasujeme s plnou zodpovednosťou, že výrobok:

Popis Kosačka na trávu
Značka Husqvarna
Typ/model LC 151, LC	151S, LB 251S, LB 256SP
Identifikácia Výrobné čísla od roku 2022 a novšie

plne spíňa nasledujúce smernice a nariadenia EÚ:

Nariadenie Popis
2006/42/ES „o strojových zariadeniach“
2014/30/EÚ „o elektromagnetickej kompatibilite“
2000/14/ES	„týkajúca sa emisie hluku v prostredí pochádzajúceho zo zariadení používaných vo volnom priestranstve“
2011/65/EÚ	„o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach“

a že sa pri ňom uplatňujú nasledujúce normy a technické špecifikácie: EN ISO 5395-1:2013/A1:2018, EN ISO 5395-2:2013/A1:2016/A2:2017, EN ISO 14982:2009, EN IEC 63000:2018

Notifikovaný orgán: 0404, RISE SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden osvedčil zhodu so smernicou Rady 2000/14/ES, posudzovanie zhody: príloha VI.

Informácie týkajúce sa emisií hluku nájdete v časti Technické údaje na strane 354.

Huskvarna, 2022-10-20

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, Manažér vývoja/Produkty pre záhradu Husqvarna AB

Zodpovedný za technickú dokumentáciu

VSEBINA

Uvod.... 357

Varnost.... 358

Montaža.... 361

Delovanje....361

Vzdrževanje.... 363
