| Typ produktu | Vonkajšia solárna sprcha |
| Značka | Crivit |
| Model | CCSD18 A1 |
| Kapacita | 18 litrov |
| Celková výška | 226 cm |
| Priemer nádrže | 11 cm |
| Hmotnosť | Približne 6,3 kg |
| Maximálny tlak vody | 4 bar |
| Teplota vody | Až do 60 °C (solárne ohrievaná) |
| Hlavný materiál | PVC a ABS |
| Napájanie | Solárna energia (bez elektrického pripojenia) |
| Funkcie | Sprcha s jednopákovou batériou, integrovaná umývačka nôh |
| Bezpečnosť | Voda nie je pitná, riziko popálenín, nepoužívať počas búrky |
| Údržba a čistenie | Čistiť čistou vodou a mäkkou handričkou; nepoužívať agresívne prostriedky |
| Mrazuvzdornosť | Nie, v zime treba demontovať a skladovať mimo mrazu |
| Záruka | 3 roky |
| Obsah balenia | Horná a dolná časť, sprchová hlavica, jednopáková batéria, umývačka nôh, rýchlospojka na hadicu, skrutky, hmoždinky, teflónová páska, návod |
| Montáž | Ukotvenie do zeme (betón alebo dlažba); potrebné nástroje: vŕtačka, vrták do betónu 12 mm, skrutkovač, kľúč 16 mm, kladivo |
| Použitie | Naplniť hadicou na polievanie; vystaviť slnku na ohrev vody; regulovať teplotu batériou |
Často kladené otázky - CCSD18 A1 CRIVIT
Otázky používateľov k CCSD18 A1 CRIVIT
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Solárna sprcha vo formáte PDF zadarmo! Nájdite svoj návod CCSD18 A1 - CRIVIT a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. CCSD18 A1 značky CRIVIT.
NÁVOD NA OBSLUHU CCSD18 A1 CRIVIT
Prv než začnete čítat' tento návod, rozložte si stranu s obrázkami a potom sa oboznámte so všetkými funkciami zariadenia.
Legenda použitých piktogramov.... Strana 98
Úvod....Strana 98
Použitie v súlade s určením.... Strana 98
Obsah balenia .... Strana 99
Popis dielov ...... Strana 99
Rozmontovanie a skladovanie počas zimného obdobia ....Strana 108
Pokyny k životnému prostrediu a informácie o likvidácii......Strana 109
Pokyny k záruke a priebeh servisu ......Strana 109
Záručné podmienky....Strana 109
Postup v prípade záruky ......Strana 110
Servis ......Strana 110
| Legenda použitých piktogramov | |||
 | Prečítajte si návod na obsluhu! |  | Dodržiavajte výstražné a bezpečnostné pokyny! |
 | Upozornenie |  | Obal a zariadenie likvidujte v súlade s požiadavkami životného prostredia! |
 | Vyrobené z recyklovaného materiálu. |  | Pozor! Horúce povrchy! |
 | Pozor! Žiadna pitná voda! |  | Pozor! Pri montáži nepoužívajte žiadne náradie! |
 | Solárna sprcha nie je mrazuvzdorná. |  | Vyrobené z polyvinylchloridu |
 | Vyrobené z plastu akrylonitrilbutadiénstyrén | ||
SOLÁRNA SPRCHA CCSD 18 A1
• Úvod
- Použitie v súlade s určením
Solárna sprcha 18 l slúži ako sprcha v extraviláne pre prevádzku na pevnej alebo variabilnej prípojke vody. Vodovodná voda v solárnej sprche sa zohreje čistým slnečným žiarením až na 60°C. Čierna farba zabezpečí, aby solárna sprcha absorbovala značnú časť slnečného žiarenia. Takto sa môže teplo akumulovať vo vnútri solárnej sprchy a ohrievať v nej obsiahnutú vodu.
Solárna sprcha je energeticky úsporná a šetrí životné prostredie. Nie je nevyhnutný žiadny dodatočný prívod energie, voda sa zohrieva výlučne slnečným žiarením. Pokial' cez deň svieti slnko, voda sa zohrieva.
Používajte produkt iba podľa popisu a pre uvedené oblasti použitia. Tento
návod dobre uschovajte. Pri postúpení produktu tretej osobe poskytnite takisto všetky podklady.
Táto solárna sprcha nie je vhodná na komerčné použitie. V prípade komerčného použitia strácate záruku. Zariadenie bolo vyvinuté na súkromné použitie a nieje vhodné na komerčné ani priemyselné použitie. Uvedenie do prevádzky iba poučenými osobami. Akékolvek iné použitie môže viest' k škodám na zariadení a predstavovať vážne ohrozenie užívatel'a. Výrobca neručí za škody, ktoré boli spôsobené použitím v rozpore s určením alebo nesprávnou obsluhou. Dodržiavajte miestne predpisy, ak ide o používanie mydla, čistiacich prostriedkov a podobného. Použitá voda sa musí riadne odviest'. Nepoužívajte vodu.
- Obsah balenia
| 1 | Horná časť solárnej sprchy |
| 1 | Spodná časť solárnej sprchy |
| 1 | Rozstrekovacia hlavica |
| 1 | Prevlečná matica |
| 1 | Guľový klíb s pripojovacím závitom |
| 1 | Rukovat’ jednopákovej zmiešavacej batérie vrátane krycieho veka pre skrutkovací otvor |
| 1 | Nožná sprcha |
| 1 | Rýchloprojovací adaptér pre záhradnú hadicu (Konektor kohútika 26,5 mm G 3/4") |
| 1 | Výpustná skrutka (predbežne zmontovaná na spodnej časti solárnej sprchy) |
| 4 | Kovová hmoždinka |
| 4 | čiaky pre skrutky |
| 4 | Skrutky na upevnenie solárnej sprchy |
| 4 Podložky |
| 1 Kotúč teflónovej pásky |
| 1 Návod na obsluhu |
UPOZORNENIE!
▶ Výrazy „produkt“ alebo „zariadenie“ používané v nasledovnom texte sa vztáhujú na solárnu sprchu uvedenú v tomto návode na obsluhu.
- Popis dielov
1 Prevlečná matica
2 Gulový klb s pripojovacím závitom
3 Ochranné veko na účel prepravy
4 Rozstrekovacia hlavica
5 Rukovat' jednopákovej zmiešavacej batérie
6 Krycie veko jednopákovej zmiešavacej batérie
7 Teflónová páska
8 Nožná sprcha
9 Rýchlopripojovací adaptér pre záhradnú hadicu (Konektor kohútika 26,5 mm G 3/4")
10 Upevňovacia skrutka
11 Podložka
12 Hmoždinka
13 Výpustná skrutka
14 Upevňovacie otvory
15 Noha solárnej sprchy
16 Prípojka výpustnej skrutky
17 Prípojka pre
záhradnú hadicu
18 Spodná časť solárnej sprchy
19 Prípojka nožnej sprchy
20 Uchytenie jednopákovej zmiešavacej batérie
21 Prevlečná matica na spojenie hornej a spodnej časti sprchy
22 Horná časť solárnej sprchy
23 Prípojka rozstrekovacej hlavice
24 čiaky pre skrutky
UPOZORNENIE!
Na montáž solárnej sprchy potrebujete nasledovné náradie, ktoré nie je obsahom balenia:
Vítačka
■ 12 mm vrták do kameňa
Krížový skrutkovač
■ Klúč na skrutky s velkostou 16 mm
Kladivo
Technické údaje
| Model: CCSD18 A1 | |
| Kapacita: 18 l | |
| Celková výška: 226 cm | |
| Priemer: 11 cm | |
| Teplota vedy: >2 °C | |
| Hmotnost: cca 6,3 kg | |
| Maximálny tlak: 4 bary | |
| Rýchloprojovacíadaptér pre záhradnúhadicu (Konektorkohútika) | 26,5 mmG 3/4" |
Technické a vizuálne zmeny sa môžu realizovat' v priebehu d'alšieho vývoja bez predchádzajúceho upozornenia. Všetky rozmery, upozornenia a údaje tohto návodu na obsluhu sú preto bez záruky. Z tohto dôvodu nie je možné uplatnit' právne nároky zdôvodnené na základe návodu na obsluhu.
Princip činnosti
Nádrž solárnej sprchy sa plní pripojenou záhradnou hadicou vodou. Slnečné žiarenie túto vodu zohrieva, pretože čierny povrch soklovej nádrže
odráža iba velmi málo slnečnej energie. Okrem toto má solárna sprcha priamy prívod studenej vody k jednopákovej zmiešavacej batérii, także sprchovacia voda sa môže perfektne temperovať.
Prečítajte si bezpečnostné pokyny a inštrukcie!
⚠️ VÝSTRAHA!
Pred použitím si starostlivo prečítajte, prosím, návod na obsluhu. Oboznámte sa so zariadením, jeho správnym používaním a s bezpečnostnými pokynmi uvedenými v tejto príručke. Je súčastou zariadenia a musí byť kedykol'vek dostupná!
POZOR!
▶ Voda zo sprchy nie je vhodná ako pitná voda!
VÝSTRAHA!
▶ Nesmerujte vodný lúč na osoby ani zvieratá!
Ak sa nepoužíva, mala by sa sprcha vyprázdnit' a vodný kohútik by sa mal zostat' odkrútený, aby sa tak predišlo tvorbe kryštalizačných jadier.
Solárnu sprchu po dlhšom nepoužívaní a pred dálším použitím dôkladne opláchnite vodou.
Toto zariadenie môžu používať deti vo veku od 8 rokov a tiež osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnostami alebo nedostatkom skúseností a znalostí, ak sú pod dozorom alebo boli poučené o bezpečnom používaní zariadenia a porozumeli nebezpečenstvám, ktoré z toho vyplývajú. Deti sa nesmú hrat’ so zariadením. Čistenie a užívatelskú údržbu nesmú vykonávať deti bez dohladu.
Deti by mali byť pod dozorom, aby sa zaistilo, že sa nebudú hrat’ so zariadením alebo s použitým obalovým materiálom.
Dbajte na to, aby sa do kontaktu so sprchou, prípadne do dosahu vodného lúča sprchy nedostali žiadne elektrické zariadenia a/alebo elektrické prípojky.
Zabráňte neúmyselnému uvedeniu do prevádzky.
Nepoužívajte žiadne prísady ako čistiace prostriedky alebo podobné kvapaliny.
Voda v sprche dosahuje na slnku velími vysoké teploty. Pod sprchu sa nestavajte nikdy celým telom, ak túto chcete použit' po fáze zohrievania. Vždy najskôr opatrne otestujte teplotu vody a použite armatúry, aby ste reguláciou znížili teplotu prívodu studenej vody na príjemnú teplotu (rovnaký postup ako pri normálnej sprche). Hrozí nebezpečenstvo popálenia!
■ Zariadenie uschovajte v rozmontovanom stave na suchom mieste a mimo dosahu detí.
Pred uvedením do prevádzky skontrolujte zariadenie, či nevykazuje poškodenia a používajte ho iba v bezchybnom stave.
Zariadenie je počas prevádzky teplé. Pri dotyku horúcich plôch hrozí nebezpečenstvo popálenia.
Dbajte na to, aby sa do otvorov rozstrekovacej hlavice nedostali piesok, prach ani iné malé cudzie telieska.
Zariadenie chráňte pred mrazom. Ak voda vo vnútri zariadenia zmrzne a zariadenie praskne, existuje nebezpečenstvo materiálneho
Ak solárnu sprchu používate počas búrky, môže vás zasiahnut'blesk. Solárnu sprchu preto nikdy nepoužívajte počas búrky.
Ak solárnu sprchu používajú deti mladšie ako 8 rokov, dohliadajte na ne.
Nenechávajte solárnu sprchu počas prevádzky bez dohládu.
Nedovolte hrat' sa detóm s baliacou fóliou. Deti sa môžu počas hry do nej zamotat' a udusit' sa.
Solárna sprcha nie je detskou hračkou ani preliezačkou. Nesmie sa používať ako držiak pre šnúru na bielizeň, hojdacie siete ani podobné.
⚠ NEBEZPEČENSTVO INFEKCIE!
Voda zo solárnej sprchy nemá v zásade kvalitu pitnej vody. Ak sprchu nepoužívate počas dlhšieho času, môžu sa v teplej vode rozmnožovať zárodky a baktérie, ktoré v prípade prehltnutia a tiež kontaktu so sliznicami alebo otvorenými ranami môžu viest' k ochoreniam.
Solárnu sprchu používajte iba vtedy, ak je táto ukotvená pevne na podlahe.
Solárnu sprchu používajte iba na prípojkách vody so spolahlivým maximálnym tlakom vody 4 bary.
Solárnu sprchu už nepoužívajte, ak konštrukčné diely solárnej sprchy majú trhliny, praskliny alebo sú deformované. Vymeňte poškodené konštrukčné diely iba za vhodné originálne náhradné diely. Akékol'vek zmeny sú zakázane.
Aby ste zabránili škodám spôsobeným mrazom, počas zimného obdobia solárnu sprchu vymontujte a skladujte iba tak, ako je popísané v kapitole "Rozmontovanie
a skladovanie počas zimného obdobia".
■ Vo vode pre solárne sprchy nepoužívajte ani sol' ani nemrznúcu zmes.
Záhradnú hadicu uložte vždy tak, aby nevzniklo nebezpečenstvo potknutia.
⚠️ VÝSTRAHA!
▶ Vodný kohútik musí byť po použití produktu vždy uzatvorený.
- Montáž
UPOZORNENIE!
Bezprostredne po vybalení skontrolujte vždy úplnosť obsahu balenia a tiež bezchybný stav solárnej sprchy. Solárnu sprchu nepoužívajte, ak je táto chybná.
Upozornenie: Solárna sprcha musí byť ukotvená na rovnej a vodorovnej podlahe, aby ju bolo možné bezpečne používať. Solárna sprcha stojí najbezpečnejšie na rovných a hladkých kamenných podlahách. Ák na želanom mieste nie je žiadna kamenná podlaha, odporúčame vám použiť dlažbovú platňu s rozmermi 40 × 40 × 5 cm.
Za účelom zostavenia spodnej časti solárnej sprchy 18 postupujte nasledovne:
- Vyhl'adajte pre solárnu sprchu
stojisko, na ktorom je pokial' možno počas dňa dostatok slnečného žiarenia.
- Ak sa na želanom stojisku nenachádza kamenná podlaha, uložte dlažbovú platňu. Zabezpečte, aby bola dlažbová platňa bezpečne upevnená a nedala sa uvolníť.
- Postavte spodnú časť solárnej sprchy 18 na dlažbovú platňu. Ak použijete dlažbovú platňu, postavte spodnú časť solárnej sprchy 18 v strede na ňu.
- Vyrovnajte spodnú časť solárnej sprchy 18 tak, aby bola rukovat jednopákovej zmiešavacej batérie 5 pohodlne dosiahnutelná a pred solárnou sprchou bolo dostatok miesta na sprchovanie. Okrem tohto dbajte na to, aby na zadnej strane solárnej sprchy bolo dostatok miesta na pripojenie prípojku na záhradnú hadicu 17.
- Označte umiestnenie štyroch vyvítaných otvorov na podklade podľa upevňovacích otvorov 14 v nohe solárnej sprchy 15.
- Vrtákom do kameňa s velkostóu 12 mm vyvítajte diery pre upevňovacie skrutky 10. Pri použití dodaných upevňovacích skrutiek 10 a hmoždiniek 12 musia byť otvory hlboké najmenej 45 mm.
- Hmoždinky 12 zasuňte úplne do otvorov. V prípade potrby použite kladivo.
- Prestrčte štyri upevňovacie skrutky 10 s podložkami 11 cez nohu solárnej sprchy 15 a upevňovacie otvory 14 do hmoždiniek 12 (pozri obrázok C).
-
Pevne priskrutkujte štyri upevňovacie skrutky 10 klúčom na skrutky, s velkostou 16 mm.
-

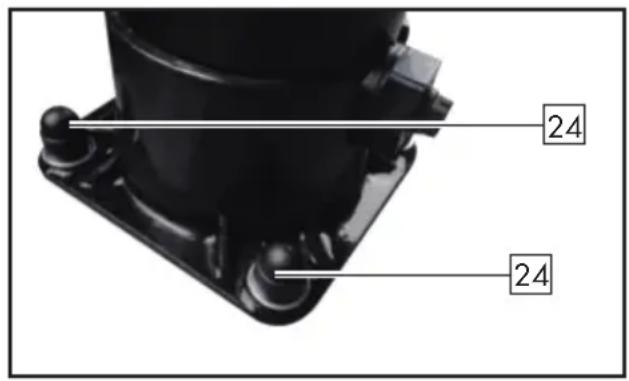

Nasad'te viečka 24 na hlavy upevňovacích skrutiek 10. Ciapky 24 chránia chool idlá pred zraneniami.
⚠️ POZOR! NEBEZPEČENSTVO POŠKO- DENIA
■ Neodborné zaobchádzanie so solárnou sprchou môže viest'k poškodeniu solárnej sprchy.
Na zloženie solárnej sprchy nepoužívajte žiadne náradie. Prípojky pritáhujte výlučne pevne rukou, pokiaľ nie je výslovne popísané použitie náradia.
Za účelom zloženia solárnej sprchy postupujte nasledovne:
-
Oviňte vonkajší závit prípojky pre rozstrekovaciu hlavicu 23 na hornej časti solárnej sprchy 22 dostatočným množstvom teflónovej pásky 7 (pozri obrázok D).
-
Odstráňte ochranné veko na účel prepravy 3 z gulového klbu s pripojovacím závitom 2. Vedte prevlečnú maticu 1 zo strany závitu gulového klbu cez gulový klb 2 (pozri obrázok E1). Potom pevne priskrutkujte prevlečnú maticu 1 na závit rozstrekovacej hlavice 4. Rukou pevne utiahnite prevlečnú maticu (pozri obrázok E2).
- Naskrutkujte rozstrekovaciu hlavicu 4 pomocou závitu na gulovom klbe 2 na prípojke pre rozstrekovaciu hlavicu 23. Gulový klb 2 utiahnite iba pevne rukou.
- Nasadte hornú časť solárnej sprchy 22 zvislo do horného otvoru spodnej časti solárnej sprchy 18 (pozri obrázok F).
- Skontrolujte, či horná časť solárnej sprchy 22 a spodná časť solárnej sprchy 18 dosadajú pevne na seba.
- Natiahnite prevlečnú maticu na spojenie hornej a spodnej časti sprchy 21 cez spojovacie miesto hornej časti solárnej sprchy 22 a spodnej časti solárnej sprchy 18 (pozri obrázok F).
- Utiahnite prevlečnú maticu na spojenie hornej a spodnej časti sprchy 21 pevne rukou.
- Nasuňte rukovat' jednopákovej zmiešavacej batérie 5 na uchytenie jednopákovej zmiešavacej batérie 20 tak, aby rukovat' jednopákovej zmiešavacej batérie smerovala smerom nadol.
- Vedte úzky krížový skrutkovač cez otvor rukoväte jednopákovej zmiešavacej batérie 5 a pevne utiahnite skrutku na rukoväti
jednopákovej zmiešavacej batérie 5 na upevnenie rukoväte jednopákovej zmiešavacej batérie 5 na uchytenie jednopákovej zmiešavacej batérie 20 (pozri obrázok G).
- Nasuňte krycie veko jednopákovej zmiešavacej batérie 6 na otvor rukováte jednopákovej zmiešavacej batérie 5. Dbajte na to, aby označenie teplá/studená krycieho veka 6 bolo nasmerované tak, ako označenie teplá/studená rukováte jednopákovej zmiešavacej batérie 5.
- Oviňte závitovú prípojku nožnej sprchy 8 teflónovou páskou 7 tak, ako je zobrazené na obrázku H.
- Naskrutkujte nožnú sprchu 8 do prípojky nožnej sprchy 19. Nožnú sprchu 8 utiahnite iba pevne rukou, až pokiaľ nie je táto vyrovnaná zvislo s ovládacou páčkou smerom nahor. Ak je nožná sprcha 8 netesná alebo nie je nasmerovaná zvislo, opäť túto odmontujte. Oviňte závitovú prípojku nožnej sprchy 8 niekolými d’alšími dĺžkami teflónovej pásky 7. Naskrutkujte nožnú sprchu 8 opäť na prípojku nožnej sprchy 19.
- Oviňte prípojku záhradnej hadice 17 teflónovou páskou 7 (pozri obrázok I). Naskrutkujte rýchlopripojovací adaptér pre záhradnú hadicu (Konektor kohútika 26,5 mm G 3/4") 9 na prípojku pre záhradnú hadicu 17 (pozri obrázok J).
- Nasuňte vašu záhradnú hadicu na rýchlopripojovací adaptér pre záhradnú hadicu (Konektor kohútika 26,5 mm G 3/4") 9.
Upozornenie:
Použite napr. "zastavenie regulácie Gardena" 13 mm / 1/2".
Pozor!
Plne vodou naplnená sprcha má enormnú hmotnosť. Musí byť pevne ukotvená na podlahe. Ak by sa sprcha prevrátila, môže dôjst’k velmi vážnym poraneniam a/alebo materiálnym škodám. Zabezpečte, aby sa solárna sprcha neprevrhla kvôli silnému vetru ani iným vonkajším silám.
Dôležité výstražné upozornenie pri vítaní:
Pred vrtaním sa presvedčte, aby sa na mieste vrtania nenachádzali žiadne plynové, vodovodné ani elektrické vedenia. Montáž iba odbornou osobou. Za neodborné spojenie podlahy a hmoždinky a tým vzniknuté škody nepreberá výrobca žiadne ručenie.
Upozornenie:
Optimálne miesto zostavenia sa nachádza tam, kam celý deň svieti slnko a nie je zakryté tieňom stromov alebo kríkov, ktoré by mohli obmedzit' zohrievanie vody. Nikdy neskrutkujte žiadne závity nadmernou silou, pretože takto by sa mohli poškodit'.
prevádzky
Na rýchlopripojovací adaptér pre záhradnú hadicu (Konektor kohútika 26,5 mm G 3/4") 9 pripojte vhodnú hadicu a otvorte regulačný ventil prívodu vody vašej hadice. Solárnu sprchu naplňte kompletne vodou. Nastavte rukovat' jednopákovej zmiešavacej batérie 5 pritom na maximálnu teplotu a úplne ju otvorte tak, že ju celkom potiahnete ku sebe. Toto bráni vzniku vzduchových bublín pri prvom naplnení sprchy. Sprcha
je pripravená na použitie, ihneď ako z rozstrekovacej hlavice 4 vystupuje voda. Pripojte rukovat jednopákovej zmiešavacej batérie 5 a nastavte ju na strednú teplotu. Skontrolujte možné netesnosti sprchy. Pred prvým použitím solárnej sprchy musíte dat slnku dostatok času, aby zohrialo vodu. Skôr ako sa postavíte pod sprchu, otestujte vždy najskôr teplotu vody, pretože v opačnom prípade hrozí nebezpečenstvo obarenia. Pozícia studenej vody je označená modrou značkou na rukoväti jednopákovej zmiešavacej batérie 5, pozícia studenej vody červenou značkou.
Upozornenie:
- Pri uzatvorenom vodnom kohútiku je sprcha v stave bez tlaku. Vodný kohútik sa musí za účelom prevádzky sprchy odkrútiť a zostat’ odkrútený.
Bez pripojenej záhradnej hadice a odkrúteného vodného kohútika nemá sprcha žiadny tlak a nebude fungovat.
Ihned'ako stiahnete hadicu na vodu na rýchlopripojovacom adaptéri pre záhradnú hadicu (Konektor kohútika 26,5 mm G 3/4") 9, vyprázdni sa sprcha. Aby ste tomuto, ak si
to želáte, mohli zabrániť, môžete napríklad namontovať spätný ventil (nie je obsahom balenia, je možné zakúpiť v mnohých obchodoch so stavebninami).
Bezpodmienečne dbajte na to, aby pripojená hadica riadne dosadala. Ak zachytíte nohu a odtrhnete hadicu, môže dôjst'k ublíženiu na zdraví alebo k materiálnym škodám.
- Odstraňovanie chýb
Upozornenie:
Pri vyhl'adávaní chýb, prípadne pri odstraňovaní chýb sa môže požadovať odskrutkovanie komponentov, ktorých odstránenie môže mať za následok okamžitý únik vody, ktorá zostala v sprchovacom telese. Postupujte opatrne a, ak sa to požaduje, najskôr vypustite vodu, a následne odstráňte problém.
| Chyba Možná príčina Odstránenie | ||
| Zo sprchy nejde žiadna voda. | Rozstrekovacia hlavica 4je znečistená. | Vyčisite rozstrekovaciu hlavicu 4. |
| Žiadna voda v hlavnej rúrke. | Naplňte hlavnú rúrku. | |
| Prípojky nie sú do seba správne zasunuté. | Skontrolujte prípojky. | |
| Vodný kohútik nie je odkrútený. | Odkrútte vodný kohútik. | |
| Vystupujte iba málo vody. | Tlak vody je príliš nízky kvôli:■ veľkému hadicovému bubnu■ záhradnej prípojke | Odstráňte hadicový bubon a nahradťe ho hadicovým dielom.Niektoré vonkajšie prípojky sú napájané zásadne relatívne nízkym tlakom. Toto nie je chyba sprchy. V takom prípade sa musí sprcha pripojiť k inej prípojke. |
| Voda neúmyselne uniká (netesné miesto)...a) ...na sprchovacej hlavici 4,nožnej sprche 8alebo výpustnej skrutke 16. | Voľne/netesne zaskrutkovaná sprchovacia hlavica 4alebo nožná sprcha 8alebo výpustná skrutka 16. | Skontrolujte upevnenie sprchovacej hlavice 4, nožnej sprchy 8 alebo výpustnej skrutky 16 a oviňte prípadne novú teflónovú pásku okolo závitu odpovedajúceho dielu. |
| b) ... rozpojiteľné spojenie medzi hornou časťou solárnej sprchy 22 a spodnou časťou solárnej sprchy 18. | Horná časť solárnej sprchy 22 a spodná časť solárnej sprchy 18 sú zošikmene zostavené. | Rozpojte diely a správne ich zostavte:■ Nasadťe hornú časť solárnej sprchy 22 zvislo do horného otvoru spodnej časti solárnej sprchy 18 (pozri obrázok F).■ Skontrolujte, či horná časť solárnej sprchy 22 a spodná časť solárnej sprchy 18 dosadajú pevne na seba.■ Natiahnite prevlečnú maticu na spojenie hornej a spodnej časti sprchy 21 cez spojovacie miesto hornej časti solárnej sprchy 22 a spodnej časti solárnej sprchy 18 (pozri obrázok F).■ Utiahnite prevlečnú maticu na spojenie hornej a spodnej časti sprchy 21 pevne rukou. |
- Čistenie a údržba
Ak by solárna sprcha po určitom čase riadne nefungovala, mohli by sa rozstrekovacia hlavica 4, prípadne vpustové alebo výpustové otvory upchat' usadeninami. Je tak nevyhnutá pravidelná údržba a čistenie, aby sa zabezpečila bezchybná funkcia solárnej sprchy.
Po použití solárnej sprchy sa odparovaním vody vytvorí na sprche vrstva nečistôt z usadenín, ktoré sa rozpustili vo vode. Tiež externými vplyvmi okolitého prostredia dochádza usadeninám nečistôt. Sprcha by sa mala preto čistit'v pravidelných intervaloch. Toto zvyšuje tak životnosť solárnej sprchy ako aj jej efektivitu.
Aby ste odstránili usadeniny a znečistenia na sprche, vyutierajte teleso, prípadne armatúry po každom použití vlhkou mäkkou handričkou. Používajte na tento účel iba číru vodu a nikdy nie čistiaci prostriedok. Aby ste uvolníli nečistoty, vypláchnite otvory, sitá a rozstrekovaciu hlavicu čírou vodou.
Na odstraňovanie nečistôt v žiadnom prípade nepožívajte agresívne ani odierajúce čistiace prostriedky!
Pred každým použitím skontrolujte, či pohyblivé diely zariadenia bezchybne fungujú a nie sú zovreté, či diely nie sú zlomené alebo inak poškodené. Poškodené diely nechajte pred použitím zariadenia opravit. Skontrolujte, či sú sitá a tesnenia neporušené.
- Rozmontovanie a skladovanie počas zimného obdobia
Solárna sprcha nie je mrazuvzdorná. Ihned' ako hrozí prvý mráz, musí sa solárna sprcha vymontovať a uskladniť na zimu. Vyprázdnenie sprchy nie je dostatočné. Postupujte pritom nasledovne:
- Zaskrutkujte vodný kohútik, na ktorom je pripojená záhradná hadica.
- Stiahnite záhradnú hadicu z rýchloprojovacieho adaptéra pre záhradnú hadicu (Konektor kohútika 26,5 mm G 3/4") 9.
- Otvorte rukovat' jednopákovej zmiešavacej batérie 5 v strednej polohe. Vyskrutkujte plochým skrutkovačom výpustnú skrutku 13 úplne z prípojky pre výpustnú skrutku 16. Teraz môže voda odtekat' zo sprchy.
- Uvolnite prevlečnú maticu na spojenie hornej a spodnej časti sprchy 21 otočením proti smeru hodinových ručičiek a odnímte hornú čast' solárnej sprchy 22 zo spodnej časti solárnej sprchy 18.
- Uvolnite upevňovacie skrutky 10 na nohe solárnej sprchy 15.
- Teraz môžete solárnu sprchu vyčistiť tak, ako je popísané v kapitole Čistenie a údržba a uschovať ju.
Zabezpečte, aby sa v sprche už nenachádzala voda, ak túto uskladníte. Jednotlivé diely je potrebné chránit' pred mrazom, pretože tento môže zničit' sprchu a jej techniku. Sprcha sa musí
uskladnit' suchá a tiež mimo dosahu detí chránená pred mrazom. Vyvítané diery nezabudnite zakryt', pretože by sa počas zimy mohli zaplnit' nečistotami.
- Pokyny k životnému prostrediu a informácie o likvidácii
Zhodnocovanie surovín namiesto likvidácie odpadu!
Zariadenie, príslušenstvo a obal by sa mali recyklovať v súlade s požiadavkami životného prostredia.
Nevyhadzujte solárnu sprchu do domového odpadu, do ohňa ani do vody. Ak je to možné, mali by sa už nefunkčné zariadenia recyklovať. Požiadajte o pomoc miestneho predajcu.
- Pokyny k záruke a priebeh servisu
Záruka spoločnosti Creative Marketing & Consulting GmbH
Vážená zákazníčka, vážený zákazník, na toto zariadenie obdržíte 3 roky záruky od dátumu kúpy. V prípade nedostatkov tohto produktu máte zákonné práva voči predajcovi produktu. Tieto zákonné práva nebudú našou zárukou predstavenou v nasledovnom obmedzené.
• Záručné podmienky
Záručná doba začína plynút dátumom kúpy. Originálny pokladničný lístok dobre uschovajte, prosím. Tento podklad je potrebný ako potvrdenie kúpy. Ak sa v priebehu troch rokov od dátumu kúpy tohto produktu vyskytne chyba materiálu alebo výrobná chyba, bude produkt – podľa nášho uváženia – pre vás bezplatne opravený alebo vymenený. Toto poskytnutie záruky si vyžaduje, aby sa do troch rokov predložilo chybné zariadenie a doklad o kúpe (pokladničný lístok) a stručne sa písomne opísalo, v čom spočíva nedostatok a kedy k nemu došlo. Ak je chyba krytá našou zárukou, obdržíte opravený alebo nový produkt spät. Opravou alebo výmenou produktu nezačne plynút nová doba záruky.
Doba záruky sa zárukou nepredlíži. Toto platí aj pre nahradené a opravené diely. Prípadne už pri kúpe prítomné škody a nedostatky sa musia ohlásit' ihned' po vybalení. Opravy, ktoré sa vyskytnú po uplynutí doby záruky, sú spoplatnené.
- Rozsah záruky
Zariadenie bolo starostlivo vyrobené podľa najprísnejších kvalitatívnych smerníc a pred dodaním svedomito otestované. Poskytnutie záruky platí pre chyby materiálu alebo výrobné chyby. Táto záruka sa nevztáhuje na diely produktu, ktoré podliehajú normálnemu opotrebeniu a ktoré sa preto môžu považovať za opotrebované diely alebo poškodenia rozbitných dielov, napríklad spínačov, batérií alebo batérií vyrobených zo skla.
Túto záruku stratíte, ak bol produkt poškodený, používal sa neodborne alebo sa preň vykonávala údržba. Za účelom odborného používania produktu je potrebné dodržiavať všetky inštrukcie uvedené v návode na obsluhu. Účelom použitia a činnostiam, ktoré vám v návode na obsluhu neodporúčame alebo pred ktorými vás varujeme, je potrebné bezpodmienečne zabrániť.
Produkt je určený iba na súkromné a nie na komerčné použitie. V prípade zneužívajúceho a neodborného zaobchádzania, použitia sily a pri zásahoch, ktoré nevykonal náš autorizovaný servis - pobočka, strácate záruku.
záruky
Aby sa zabezpečilo rýchle spracovanie vašej žiadosti, sledujte, prosím, nasledovné pokyny:
Pripravte si, prosím, pre všetky dotazy pokladničný lístok a číslo výrobku (napríklad IAN) ako doklad kúpy. Číslo výrobku si vyhládajte, prosím, na typovom štítku, rytine, titulnom liste vášho návodu (dolu vlavo) alebo na nálepke na zadnej alebo spodnej strane. Ak by sa vyskytli funkčné chyby alebo iné nedostatky, kontaktujte najskôr telefonicky alebo e-mailom v nasledovnom uvedené servisné oddelenie. Produkt zaznamenaný ako chybný môžete potom bezplatne zaslať na servisnú adresu poskytnutú vám s dokladom o kúpe (pokladničným lístkom) a podrobnostami o nedostatku a kedy k nemu došlo.
Upozornenie: Na internetovej
lidl-service.com si môžete stiahnut' túto a mnohé d'alšie príručky, produktové videá a softvér.
Prostredníctvom tohto QR kódu sa dostanete priamo na stránku servisu spoločnosti Lidl (www.lidl-service.com) a zadaním čísla výrobku (IAN) 334344_1907 si môžete otvorit' váš návod na obsluhu.
Ako sa k nám dostanete:
SK
Meno: C. M. C. GmbH
Internetová adresa: www.cmc-creative.de
E-mail: service.sk@cmc-creative.de
Upozorňujeme, že nasledujúca adresa nie je adresou servisu. Najskôr sa obrátte na vyššie uvedené servisné stredisko.
Adresa:
C.M.C.
Creative Marketing & Consulting GmbH
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
DEUTSCHLAND/NEMECKO
