| Typ produktu | Venkovní solární sprcha |
| Značka | Crivit |
| Model | CCSD18 A1 |
| Kapacita | 18 litrů |
| Celková výška | 226 cm |
| Průměr nádrže | 11 cm |
| Hmotnost | Přibližně 6,3 kg |
| Maximální tlak vody | 4 bar |
| Teplota vody | Až 60 °C (solární ohřev) |
| Hlavní materiál | PVC a ABS |
| Napájení | Solární energie (bez elektrického připojení) |
| Funkce | Sprcha s jednopákovou baterií, integrovaná nožní sprcha |
| Bezpečnost | Voda není pitná, riziko popálení, nepoužívat během bouřky |
| Údržba a čištění | Čistěte čistou vodou a měkkým hadříkem; nepoužívejte agresivní čisticí prostředky |
| Odolnost proti mrazu | Ne, musí být v zimě demontována a skladována mimo mráz |
| Záruka | 3 roky |
| Obsah balení | Horní a spodní díl, sprchová hlavice, jednopáková baterie, nožní sprcha, rychlospojka na hadici, šrouby, hmoždinky, teflonová páska, návod |
| Montáž | Upevnění k zemi (beton nebo dlažba); potřebné nástroje: vrtačka, vrták do betonu 12 mm, šroubovák, klíč 16 mm, kladivo |
| Použití | Naplňte zahradní hadicí; vystavte slunci, aby se voda ohřála; nastavte teplotu pomocí baterie |
Často kladené otázky - CCSD18 A1 CRIVIT
Dotazy uživatelů ohledně CCSD18 A1 CRIVIT
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Solární sprcha ve formátu PDF zdarma! Najděte svůj návod CCSD18 A1 - CRIVIT a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CCSD18 A1 značky CRIVIT.
NÁVOD K OBSLUZE CCSD18 A1 CRIVIT
Než začnete číst tento návod k obsluze, rozložte stránku s obrázky a seznamte se se všemi funkcemi zařízení.
SK
Legenda použitých piktogramů ...... Strana 84
Úvod....Strana 84
Používání v souladu s určeným účelem.... Strana 84
Rozsah dodávky ...... Strana 85
Popis součástí Strana 85
Technická data ...... Strana 86
Bezpečnostní pokyny ...... Strana 86
Montáž ...... Strana 89
Uvedení do provozu ...... Strana 91
Odstraňování závad....Strana 92
Čištění a údržba.... Strana 94
Demontáž a zimní uskladnění...... Strana 94
Pokyny k ochraně prostředí a likvidaci ...... Strana 95
Pokyny k záruce a poskytování servisu ...... Strana 95
Záruční podmínky ...... Strana 95
Záruční lhůta a zákonné nároky z vad.... Strana 95
Rozsah záruky.... Strana 95
Postup záručního plnění ...... Strana 96
Servis Strana 96
| Legenda použitých piktogramů | |||
  | Přečtěte si návod k použití! |  | Dbejte na výstražné a bezpečnostní pokyny! |
 | Poznámka |  | Zajistěte ekologickou likvidaci obalu a zařízení! |
 | Vyrobeno z recyklovaného materiálu. |  | Pozor!Horký povrch! |
 | Pozor!Voda není pitná! |  | Pozor!Při montáži nepoužívejte žádné nástroje! |
 | Solární sprcha není mrazu-vzdorná. |  | Vyrobeno z polyvinylchloridu |
 | Vyrobeno z plastu akrylonitrilbutadienstyrenu | ||
SOLÁRNÍ SPRCHA CCSD 18 A1
• Úvod
Blahopřejeme! Rozhodli jste se pro vysoce kvalitní produkt naší společnosti. Nyní se s tímto produktem před prvním uvedením do provozu seznamte. Pro tento účel si pozorně přečtěte dále uvedený návod k použití a bezpečnostní pokyny.
ZABRAŇTE PŘÍSTUPU DĚTÍ!
- Použivánív souladu s určeným účelem
Solární sprcha 18 l slouží jako sprcha ve venkovním prostoru pro použití s
pevným nebo variabilním přívodem vody. Vodovodní voda v solární sprše se čistě slunečním zářením ohřívá až na 60°C. Černá barva zajištúje, aby solární sprcha pohlcovala většinu slunečního záření. Teplo se tak může uvnitř solární sprchy hromadit a zahřívat vodu, která je zde obsažena.
Solární sprcha je energeticky úsporná a ekologická. Není nutný přívod žádné další energie, voda se ohřívá výhradně slunečním zářením. Pokud během dne svítí slunce, voda se ohřívá.
Produkt používejte pouze podle popisu a pro stanovené oblasti použití. Tento návod dobře uschovejte. Při předávání produktu třetí osobě přiložte rovněž veškeré podklady.
Tato solární sprcha není vhodná pro komerční využití. V případě komerčního využití zaniká záruka. Toto zařízení bylo vyvinuto pro soukromé použití a není vhodné pro komerční nebo
průmyslové použití. Uvedení do provozu pouze poučenými osobami. Jakékoli další použití může vést k poškození zařízení a může znamenat vážné nebezpečí pro uživatele. Výrobce neručí za škody, které byly způsobené použitím v rozporu s určeným účelem nebo nesprávnou obsluhou. Dodržujte místní předpisy související s používáním mydla, čisticích prostředků a podobně. Použitou vodu je třeba náležitým způsobem odvádět. Neplýtvejte vodou.
- Rozsah dodávky
| 1 | Horní díl solární sprchy |
| 1 | Dolní díl solární sprchy |
| 1 | Sprchová hlavice |
| 1 | Převlečná matice |
| 1 | Kulový kloub s připojovacím závitem |
| 1 | Páka směšovače včetně krytky na otvor šroubu |
| 1 | Nožní sprcha |
| 1 | Adaptér rychlospojky pro zahradní hadici (Faucetový konektor 26,5 mm G 3/4") |
| 1 | Vypouštěcí šroub (předmontovaný na dolní díl solární sprchy) |
| 4 | Kovové kotvy |
| 4 | Krycí vička pro šrouby |
| 4 | Šrouby pro upevnění solární sprchy |
| 4 | Podložky |
| 1 | Role teflonové pásky |
| 1 | Návod k použití |
UPOZORNĚNÍ!
- Pojem „produkt“ nebo „zařízení“ používaný v dalším textu se vztahuje na solární sprchu popisovanou v tomto návodu k použití.
- Popis součástí
1 Převlečná matice
2 Kulový kloub s připojovacím závitem
3 Přepravní ochranná krytka
4 Sprchová hlavice
5 Páka směšovače
6 Krytka směšovače
7 Teflonová páska
8 Nožní sprcha
9 Adaptér rychlospojky pro zahradní hadici (Faucetový konektor 26,5 mm G 3/4")
10 Upevňovací šroub
11 Podložka
12 Kotva
13 Vypouštěcí šroub
14 Upevňovací otvory
15 Patka solární sprchy
16 Přípojka vypouštěcího šroubu
17 Přípojka pro zahradní hadici
18 Dolní díl solární sprchy
19 Přípojka nožní sprchy
20 Přípojka jednopákového směšovače
21 Převlečná matice pro propojení horního a dolního dílu sprchy
22 Horní díl solární sprchy
23 Přípojka sprchové hlavice
24 Krycí vička pro šrouby
POZNÁMKA!
Pro instalaci solární sprchy potřebujete následující nástroje, které nejsou součástí dodávky:
vrtačka
■ 12 mm vrták do kamene
křížový šroubovák
■ maticový klíč o rozměru 16 mm
Kladivo
- Technická data
| Model: CCSD18 A1 | |
| Kapacita: 18 l | |
| Celková výška: 226 cm | |
| Průměr: 11 cm | |
| Teplota vody: >2 °C | |
| Hmotnost: cca 6,3 kg | |
| Maximální tlak: 4 bary | |
| Adaptér rychlospoikyí pro zahradní hadici (faucetový konektor) | 26,5 mmG 3/4" |
V rámci dalšího vývoje je možné provést bez upozornění technické a vzhledové změny. Veškeré rozměry, poznámky a údaje v tomto návodu k použití jsou proto bez záruky. Nelze tedy uplatňovat nároky vzniklé na základě návodu k použití.
Popis funkce
Nádrž solární sprchy se naplňuje prostřednictvím připojené zahradní hadice. Sluneční záření tuto vodu ohřívá, protože černý povrch nádrže odráží jen velmi málo sluneční energie. Solární sprcha je navíc vybavena přímým přívodem studené vody pro jednopákový směšovač, aby bylo vodu ve sprše možné dokonale temperovat.
- Bezpečnostní pokyny
Přečtěte si všechny bezpečnostní pokyny a doporučení!
VÝSTRAHA!
▶ Před použitím si prosím pozorně přečtěte návod k použití. S pomocí tohoto návodu k použití se seznamte se zařízením, jeho správným způsobem používání a bezpečnostními pokyny. Návod je součástí zařízení a musí být kdykoli k dispozici.
POZOR!
Při nepoužívání je vhodné sprchu vypustit a ponechat kohoutek otevřený pro zabránění tvorbě choroboplodných zárodků.
Po delší době nepoužívání propláchněte před dalším použitím solární sprchu důkladně vodou.
Toto zařízení smí používat děti od 8 let i osoby se sníženými tělesnými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi pouze pod dohledem nebo po poučení ohledně bezpečného používání zařízení a za předpokladu porozumění souvisejícím nebezpečím. Děti si nesmí se zařízením hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu.
Na děti je třeba dohlížet a zajistit, aby si se zařízením ani použitými obalovými materiály nehrály.
Dbejte na to, aby do styku se sprchou nepřišla žádná elektrická zařízení a/nebo elektrické konektory a aby se takové prvky nenacházely v dosahu vodního proudu sprchy.
■ Zabraňte neúmyslnému uvedení do provozu.
Nepoužívejte žádné přísady, jako například čisticí prostředky nebo jiné tekutiny.
Voda ve sprše dosahuje na slunci velmi vysokých teplot. Zásadně si celým tělem nestoupejte přímo pod sprchu, když se ji chystáte
použít po fázi ohřívání. Vždy nejprve opatrně vyzkoušejte teplotu vody a použijte příslušné armatury pro snížení teploty na příjemnou hodnotu přidáním studené vody (stejný postup jako u běžné sprchy). Nebezpečí popálení!
Zařízení uchovávejte v rozloženém stavu na suchém místě a mimo dosah dětí.
Před uvedením do provozu zařízení zkontrolujte s ohledem na případné poškození a používejte ho pouze v bezvadném stavu.
■ Zařízení je při provozu horké. Nebezpečí popálení při dotyku horkých povrchů.
Dbejte na to, aby se do otvorů sprchové hlavice nedostal písek, prach ani další malá cizí tělesa.
■ Zařízení chraňte před mrazem. Pokud uvnitř zařízení zamrzne voda a zařízení praskne, vzniká nebezpečí vzniku materiálních škod a úrazu.
⚠ NEBEZPEČÍ ÚDERU BLESKU!
Pokud solární sprchu používáte při bouřce, hrozí vám nebezpečí úderu blesku. Proto solární sprchu při bouřce nikdy nepoužívejte.
Na děti mladší než 8 let při používání solární sprchy vždy dohlížejte.
Při provozu neponechávejte solární sprchu bez dohledu.
Zabraňte, aby si děti hrály s obalovou fólií. Při hraní by se do ní děti mohly zamotat a udusit se.
Solární sprcha není dětská hračka ani prolézačka. Nesmí se používat jako nosič pro prádelní šňůry, houpací sítě nebo podobně.
⚠️ NEBEZPEČÍ INFEKCE!
Voda ze solární sprchy obecně nemá jakost pitné vody. Když se sprcha po delší dobu nepoužívá, v teplé vodě se mohou množit choroboplodné zárodky a bakterie, které mohou při pozření nebo při styku se sliznicemi nebo otevřenými ranami způsobit onemocnění.
Solární sprchu používejte, pouze pokud je pevně ukotvena na podkladu.
Solární sprchu používejte pouze s vodními přípojkami se spolehlivým maximálním tlakem vody 4 bary.
Solární sprchu přestaňte používat, pokud její součásti vykazují trhliny nebo praskliny nebo pokud jsou deformované. Poškozené součásti nahradťe vhodnými originálními náhradními díly. Jakékdi úpravy jsou zakázány.
Pro zabránění poškození mrazem solární sprchu na zimu odinstalujte a uložte ji tak, jak je popsáno v části „Demontáž a zimní uskladnění“.
- Ve vodě pro solární sprchu nepoužívejte sůl ani nemrznoucí prostředky.
Zahradní hadici pokládejte vždy tak, aby nemohla představovat nebezpečí zakopnutí.
⚠️ VÝSTRAHA!
Kohoutek musí být po použití produktu vždy zavřený.
- Montáž
POZNÁMKA!
Bezprostředně po vybalení vždy zkontrolujte úplný rozsah dodávky a bezvadný stav solární sprchy. Solární sprchu nepoužívejte, pokud má závadu.
Poznámka: Solární sprcha musí být přikotvena k rovnému a vodorovnému podkladu, aby bylo možné její bezpečné použití. Nejbezpečnější umístění solární sprchy je na rovném a hladkém podkladu. Nenachází-li se na požadovaném stanovišti pevná tvrdá plocha, doporučujeme použití pochozí desky o rozměrech 40 × 40 × 5 cm.
Při ustavování dolního dílu solární sprchy 18 postupujte takto:
-
Vyhledejte pro solární sprchu stanoviště, na které během dne dopadá pokud možno hodně slunečního záření.
-
Nenachází-li se na požadovaném stanovišti pevná tvrdá plocha, položte na něj pochozí desku. Zajistěte, aby pochozí deska byla bezpečně upevněna a nemohla se uvolnit.
-
Postavte dolní díl solární sprchy 18 na pevnou plochu. Používáte-li pochozí desku, ustavte dolní díl solární sprchy 18 na její střed.
-
Nastavte dolní díl solární sprchy 18 tak, aby bylo možné pohodlně dosáhnout na páku směšovače 5 a aby byl před solární sprchou dostatek místa ke sprchování. Dále dbejte na to,
aby u zadní strany solární sprchy byl k dispozici dostatek prostoru k připojení zahradní hadice na příslušnou přípojku 17.
- Vyznačte umístění čtyř vrtacích otvorů na podkladu podle upevňovacích otvorů 14 v patce solární sprchy 15.
- Pomocí vrtáku do kamene 12 mm vyvrtejte otvory pro upevňovací šrouby 10. Při použití dodaných upevňovacích šroubů 10 a kotev 12 musí být otvory hluboké alespoň 45 mm.
- Zasuňte kotvy 12 úplně do otvorů. Vezměte kladivo na pomoc, pokud je to nutné.
- Provlékněte čtyři upevňovací šrouby 10 s podložkami 11 patkou solární sprchy 15 a upevňovacími otvory 14 do kotev 12 (viz obr. C).
- Přišroubujte a dotáhněte čtyři upevňovací šrouby 10 pomocí maticového klíče o rozměru 16 mm.

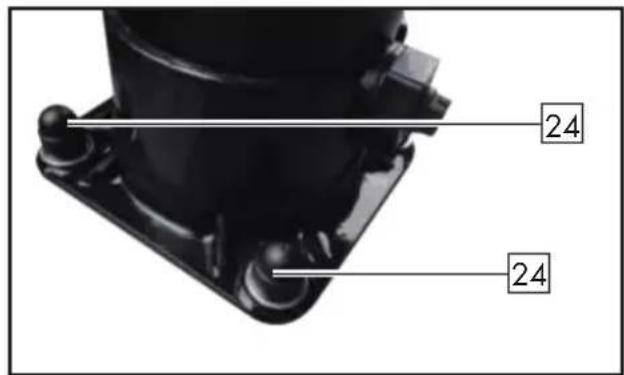

- Nasad'te kryci vička 24 na hlavy upevňovacích šrouby 10. Kryci vička 24 chrání vaše nohy před zraněnim.
⚠ POZOR! NEBEZPEČÍ POŠKOZENÍ
Nesprávné zacházení se solární sprchou může způsobit její poškození.
Pro sestavení solární sprchy nepoužívejte žádné nástroje. Přípojky dotahujte výhradně ručně, pokud není výslovně popsáno použití nástrojů.
Při sestavování solární sprchy postupujte takto:
- Omotejte vnější závit přípojky pro sprchovou hlavici 23 na horním dílu solární sprchy 22 dostatečně teflonovou páskou 7 (viz obr. D).
- Sejměte přepravní ochrannou krytku 3 z kulového kloubu s připojovacím závitem 2. Přesadťe převlečenou matici 1 ze strany závitu kulového kloubu přes kulový kloub 2 (viz obr. E1). Poté našroubujte převlečnou matici 1 na závit sprchové hlavice 4. Převlečnou matici ručně dotáhněte (viz obr. E2).
- Našroubujte sprchovou hlavici 4 pomocí závitu na kulovém kloubu 2 na přípojku pro sprchovou hlavici 23. Kulový kloub dotáhněte 2 pouze ručně.
- Nasadte horní díl solární sprchy 22 kolmo do horního otvoru dolního dílu solární sprchy 18 (viz obr. F).
- Zkontrolujte, zda k sobě horní díl
solární sprchy 22 a dolní díl solární sprchy 18 pevně dosedají.
- Přetáhněte převlečnou matici ke spojování horního a dolního dílu sprchy 21 přes spojovací místo horního dílu solární sprchy 22 a dolního dílu solární sprchy 18 (viz obr. F).
- Ručně dotáhněte převlečnou matici ke spojování horního a dolního dílu sprchy 21.
- Posuňte páku 5 na jednopákovém směšovači 20 tak, aby páka směšovače směřovala dolů.
- Provlečte malý plochý křížový šroubovák otvorem jednopákového směšovače 5 a utáhněte šroub na směšovači 5 pro upevnění páky směšovače 5 na místo pro jednopákový směšovač 20 (viz obr. G).
- Nasadte krytku směšovače 6 na otvor páky směšovače 5. Dbejte na to, aby značení krytky teplá/studená 6 bylo nastaveno stejně jako značení teplá/studená na páce směšovače 5. 11. Omotejte závitovou spojku nožní sprchy 8 teflonovou páskou 7 jako na obr. H.
- Našroubujte nožní sprchu 8 do příslušné přípojky 19. Nožní sprchu 8 dotáhněte pouze ručně tak, aby byla nastavena pákou kolmo směrem nahoru. Pokud je nožní sprcha 8 netěsná nebo není nastavena kolmo, opět ji odmontujte. Omotejte závitovou spojku nožní sprchy 8 několika dalšími vrstvami teflonové pásky 7. Našroubujte nožní sprchu 8 znovu do příslušné přípojky nožní sprchy 19.
- Omotejte přípojku zahradní hadice 17 teflonovou páskou 7 (viz obr. I). Našroubujte adaptér rychlospojky pro
zahradní hadici (Faucetový konektor 26,5 mm G 3/4") 9 na příslušnou přípojku 17 (viz obr. J).
- Nasuňte svou zahradní hadici na příslušný adaptér rychlospojky (Faucetový konektor 26,5 mm G 3/4") 9.
Poznámka:
Použit např. "Gardena regulačni zastávka" 13 mm / 1/2".
Pozor!
Vodou zcela naplněná sprcha má velmi vysokou hmotnost. Musí být pevně přikotvena k zemi. Pokud by se sprcha skácela, mohlo by dojít k velmi těžkým úrazům a/nebo značným materiálním škodám. Zajistěte, aby se solární sprcha vlivem siného větru nebo jiných vnějších sil neskácela.
Důležité výstražné upozornění pro vrtání:
Před vrtáním se ujistěte, že se v místě vrtání nenachází plynové nebo vodní potrubí ani elektrické vedení. Montáž smí provádět pouze způsobilé osoby. Výrobce nepřejímá odpovědnost za neodborně provedené přikotvení k zemi a jím způsobené škody.
Poznámka:
Optimální místo instalace se nachází po celý den na slunci a není ve stínu stromů nebo keřů, který by mohl bránit ohřevu vody. Žádné závity zásadně nešroubujte s nadměrným použitím síly, protože by tím mohlo dojít k jejich poškození.
• Uvedení do provozu
Připojte vhodnou hadici na adaptér rychlospojky určený pro zahradní hadici (Faucetový konektor 26,5 mm G 3/4")
9 a otevřete regulační ventil přívodu vody do hadice. Naplňte solární sprchu kompletně vodou. Pro tento účel nastavte páku směšovače 5 na maximální teplotu a směšovač plně otevřete, a to přitažením páky k sobě. Zabráníte tak vzniku vzduchových kapes při prvním naplnění sprchy. Sprcha je připravena k použití, jakmile ze sprchové hlavice 4 vychází voda. Zavřete páku směšovače 5 a nastavte ji na střední teplotu. Zkontrolujte sprchu s ohledem na možné netěsnosti. Před prvním použitím solární sprchy musíte poskytnout slunci dostatek času na ohřátí vody. Než se postavíte pod sprchu, vždy nejprve vyzkoušejte teplotu vody, jinak se vystavujete nebezpečí popálení. Dodávka studené vody je na směšovači 5 vyznačena modrými značkami, dodávka teplé vody červenými.
Poznámka:
Při uzavřeném kohoutku je sprcha bez tlaku. Pro použití sprchy je třeba otevřít kohoutek a ponechat ho otevřený.
Bez připojené zahradní hadice a otevřeného kohoutku nemá sprcha tlak a nebude fungovat.
Jakmile odpojíte vodní hadici od adaptéru rychlospojky pro zahradní hadici (Faucetový konektor 26,5 mm G 3/4") 9, sprcha se vyprázdní. Abyste se tomu v případě potřeby vyhnuli, můžete namontovat například zpětný ventil (není součástí dodávky, lze zakoupit ve většině obchodů).
Bezpodmínečně dbejte na to, aby připojená hadice byla řádně položena. Kdybyste za hadici uvízli nohou a tak za ni prudce zatáhli, může dojít k úrazu nebo materiálním škodám.
- Odstraňování závad
Poznámka:
Při hledání nebo odstraňování závad může být nutné odšroubování některých komponent, jejichž odpojení má za následek okamžitý výstup vody obsažené v tělese sprchy. Počinejte si obezřetně a je-li třeba, nejprve vypustte vodu a teprve poté odstraňte daný problém.
| Závada Možná příčina Odstranění | ||
| Sprcha nedodává vodu. | Sprchová hlavice 4 je znečištěná. | Vyčistěte sprchovou hlavici 4. |
| V hlavní trubce není voda. | Naplňte hlavní trubku. | |
| Připojení nejsou správně nasazena. | Zkontrolujte přípojení. | |
| Kohoutek není otevřený. Otevřete kohoutek. | ||
| Vychází pouze málo vody. | Příliš nízký tlak vody z důvodu:■ velkého navíjecího bubnu■ zahradní přípojky | Odstraňte navíjecí buben a nahradťe ho hadicovou spojkou. Mnohé venkovní přípojky mají obecně relativně nízký tlak vody. Nejedná se o závadu sprchy. V takovém případě je třeba sprchu napojit na jinou přípojku. |
| Závada Možná příčina | Odstranění | |
| Nechtěně vychází voda (netěsnost)...a) ...ze sprchové hlavice 4,z nožní sprchy 8nebo z vypouštěcího šroubu 16. | Sprchová hlavice 4nebo nožní sprcha 8nebo vypouštěcí šroub 16 našroubovány volně/netěsně. | Zkontrolujte pevné usazení sprchové hlavice 4, nožní sprchy 8 nebo vypouštěcího šroubu 16 a případně omotejte novou teflonovou pásku kolem závitu příslušné součásti. |
| b) ... z propojení mezi horním dílem solární sprchy 22 a dolním dílem solární sprchy 18. | Horní díl solární sprchy 22 a dolní díl solární sprchy 18 jsou spojené šikmo. | Tyto součásti oddělte a znovu je správně sestavte:■ Nasadte horní díl solární sprchy 22 kolmo do horního otvoru dolního dílu solární sprchy 18 (viz obr. F).■ Zkontrolujte, zda k sobě horní díl solární sprchy 22 a dolní díl solární sprchy 18 pevně dosedají.■ Přetáhněte převlečnou maticke spojování horního a dolního dílu sprchy 21 přesspojovací místo horního dílu solární sprchy 22 a dolního dílu solární sprchy 18 (viz obr. F).■ Ručně dotáhněte převlečnou matici ke spojování horního a dolního dílu sprchy 21. |
- Čištění a údržba
Pokud solární sprcha po určité době přestane správně fungovat, může to znamenat, že došlo k ucpání sprchové hlavice 4 nebo přívodních nebo odvodních otvorů usazeninami. Pro zajištění bezvadné funkce solární sprchy je tedy nutná pravidelná údržba a čištění.
Po použití solární sprchy se vlivem vypařování vody vytváří na sprše vrstva nečistot z usazenin, které byly ve vodě rozpuštěné. K usazování nečistot dochází rovněž v důsledku vnějšího prostředí. Sprchu je tedy třeba v pravidelných intervalech čistit. Tím se dosahuje prodloužení životnosti solární sprchy i zvýšení její účinnosti.
Pro odstranění usazenin a nečistot ze sprchy otřete povrchy a armatury po každém použití navlhčeným měkkým hadříkem. Pro tento účel používejte vždy pouze čistou vodu bez čisticích prostředků. Propláchněte otvory, sítko a sprchovou hlavici čistou vodou pro odstranění nečistot.
Pro odstraňování nečistot v žádném případě nepoužívejte agresivní nebo obrušující čisticí prostředky!
Před každým použitím zkontrolujte, zda pohyblivé součásti zařízení bezchybně fungují a nedrhnou a zda nejsou prasklé nebo jiným způsobem poškozené. Před použitím zařízení zajistěte opravu poškozených součástí. Zkontrolujte, zda jsou sítko a těsnění neporušené.
- Demontáž a zimní uskladnění
Solární sprcha není mrazuvzdorná. Jakmile nastane nebezpečí prvních mrazů, solární sprchu je třeba demontovat a uskladnit na zimu. Pouhé vypuštění sprchy není dostatečné. Pro tento účel postupujte takto:
- Zavřete kohoutek, na který je připojena zahradní hadice.
- Odpojte zahradní hadici (Faucetový konektor 26,5 mm G 3/4") 9 od příslušného adaptéru rychlospojky.
- Otevřete páku směšovače 5 do střední polohy. Plochým šroubovákem plně vyšroubujte vypouštěcí šroub 13 z příslušné přípojky 16. Nyní může voda ze sprchy odtékat.
- Povolte převlečnou matici pro propojení horního a dolního dílu sprchy 21 otočením proti směru hodinových ručiček a sejměte horní díl solární sprchy 22 z jejího dolního dílu 18.
- Povolte upevňovací šrouby 10 na patce solární sprchy 15.
údržba, a uložit.
Při uskladňování se ujistěte, že se ve sprše už nenachází žádná voda. Jednotlivé součásti sprchy je třeba chránit před mrazem, který může způsobit poškození sprchy i její techniky. Sprchu je třeba uchovávat na suchém místě, mimo dosah dětí a chráněnou před mrazem. Dbejte rovněž na zakrytí vyvrtaných otvorů, protože
- Pokyny k ochraně prostředí a likvidaci
Recyklace surovin namísto likvidace odpadu!
Pro zařízení, příslušenství a obaly je třeba zajistit ekologickou recyklaci.
Solární sprchu nevyhazujte do domovního odpadu, do ohně ani do vody. Je-li to možné, nefunkční zařízení je třeba recyklovat. Vyžádejte si pomoc od místního dodavatele.
- Pokyny k záruce a poskytování servisu
Záruka společnosti Creative Marketing & Consulting GmbH
Vážená zákaznice, vážený zákazníku, na toto zařízení získáváte záruku na 3 roky ode dne zakoupení. V případě závad tohoto produktu máte vůči jeho dodavateli zákonná práva. Táto zákonná práva nejsou naší v dalším textu popsanou zárukou nijak omezena.
• Záruční podmínky
Záruční lhůta začíná v den zakoupení. Uchovejte prosím pečlivě originální pokladní doklad. Tento podklad bude vyžadován jako důkaz zakoupení. Vyskytne-li se za dobu tří let ode dne zakoupení tohoto produktu vada materiálu nebo provedení, zajistíme pro vás – podle naší vlastní volby – bezplatnou opravu nebo výměnu produktu. Předpokladem pro toto
záruční plnění je, aby bylo v rámci tříleté lhůty předloženo vadné zařízení společně s nákupním dokladem (pokladním dokladem) a stručný písemný popis, v čem spočívá závada a kdy došlo k jejímu výskytu. Pokud se na danou závadu vztahuje naše záruka, obdržíte zpět opravený nebo nový produkt. Po opravě nebo výměně produktu nezačíná běžet nová záruční lhůta.
- Záruční lhůta a zákonné nároky z vad
Záruční lhůta se poskytnutím záručního plnění neprodlužuje. Toto ustanovení se vztahuje také na vyměněné a opravené součásti. Případná poškození a nedostatky vyskytující se již při zakoupení je třeba nahlásit okamžitě po vybalení. Opravy prováděné po uplynutí záruční lhůty podléhají poplatku.
- Rozsah záruky
Zařízení bylo pečlivě vyrobeno v souladu s přísnými směrnicemi v oblasti kvality a před expedicí bylo svědomitě zkontrolováno. Poskytnutá záruka se vztahuje na vady materiálu a provedení. Tato záruka se nevztahuje na součásti produktu, které jsou vystavené běžnému opotřebení, a mohou tak být považovány za opotřebovávané součásti, nebo na poškození rozbitných součástí, např. přepínačů, akumulátorů a podobně, které jsou vyrobené ze skla.
Tato záruka propadá, když dojde k poškození produktu, jeho nesprávnému použití nebo nesprávnému provedení jeho údržby. Pro zajištění správného způsobu používání produktu je třeba dodržovat všechny pokyny uvedené
v návodu k použití. Způsoby použití a zacházení, které se v návodu k použití nedoporučují nebo před kterými je v návodu uvedena výstraha, musí být bezpodmínečně vyloučeny.
Produkt je určen pouze pro soukromé použití, nikoli pro komerční použití. V případě zneužití a nesprávného způsobu zacházení, použití síly a provedení zásahů, které neprovedla naše autorizovaná servisní pobočka, záruka zaniká.
- Postup záručního plnění
Pro možnost rychlého zpracování vaší žádosti prosím postupujte podle těchto pokynů:
Uchovávejte prosím pro případ veškerých dotazů připravený pokladní doklad a číslo artiklu (např. IAN) jako důkaz zakoupení. Číslo artiklu prosím odečtěte z typového štítku, vyrytých údajů, titulní stránky návodu k použití (vlevo dole) nebo nálepky na zadní nebo spodní straně. Dojde-li k výskytu funkčních vad nebo jiných nedostatků, kontaktujte nejprve telefonicky nebo e-mailem dále uvedené servisní oddělení. Poté můžete na servisní adresu, která vám byla sdělena, zaslat produkt, který považujete za vadný, a to s připojením nákupního dokladu (pokladního dokladu) a uvedením, v čem spočívá závada a kdy došlo k jejímu výskytu, a to bez úhrady poštovného.
! Poznámka: Na adrese www.lidl-service.com si můžete stáhnout tuto příručku i další příručky, produktová videa a software.
Pomocí tohoto QR kódu si otevřete přímo servisní stránku pro Lidl (www.lidl-service. com) a můžete po zadání čísla artiklu (IAN) 334344_1907 otevřít příslušný návod k použití.
Název:C.M.C.Creative
Nezapomeňte prosím, že následující adresa není servisní adresou. Nejprve kontaktujte výše uvedené servisní místo.
Adresa:
C.M.C.
Creative Marketing & Consulting GmbH
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
NEMECKO
Objednávání náhradních dílů:
Technické údaje ......Strana100
Bezpečnostné pokyny....Strana100
Montáž ...... Strana 103
Uvedenie do prevádzky....Strana 105
Odstraňovanie chýb....Strana 106
Čistenie a údržba....Strana 108
Doba záruky a zákonné záručné nároky....Strana 109
Rozsah záruky ......Strana 109
Srdečne Vám blahoželáme! Rozhodli ste sa pre vysoko kvalitný produkt našej spoločnosti. Pred prvým uvedením do prevádzky sa zoznámte s produktom. K tomu si pozorne prečítajte nasledovný návod na obsluhu a bezpečnostné pokyny.
NEDOVOLTE, ABY SA DOSTALO DO RÚK DETÍ!
- Bezpečnostné pokyny
poškodenia a ublíženia na zdraví.
