GWS 500 HM2 - Píla Güde - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma GWS 500 HM2 Güde vo formáte PDF.
| Produktový typ | Kývavá píla na drevo |
| Značka | Güde |
| Model | GWS 500 HM2 |
| Menovité napätie | 400 V / 50 Hz (alebo 230 V / 50 Hz podľa verzie) |
| Menovitý výkon | 2,6 kW (S6/40%) |
| Otáčky naprázdno | 2800 min⁻¹ |
| Priemer kotúča | 500 mm |
| Upínací otvor kotúča | 30 mm |
| Hrúbka kotúča | 2,8 / 3,8 mm |
| Hmotnosť | 77 kg |
| Dosah píly | 450 mm |
| Šírka píly | 750 – 1200 mm |
| Priemer obrobku | 80 – 180 mm |
| Dĺžka obrobku | 500 – 1500 mm |
| Maximálne zaťaženie | 50 kg |
| Hladina akustického tlaku LpA | 102 dB(A) |
| Garantovaná hladina akustického výkonu LwA | 112 dB(A) |
| Trieda ochrany | F |
| Typ krytia | IP 54 |
| Požadovaná elektrická ochrana | Prúdový chránič 30 mA |
| Použitie | Iba vonku |
| Údržba | Pravidelné čistenie, olejovanie pohyblivých častí, výmena kotúčov |
| Bezpečnosť | Brzda kotúča, povinná ochrana sluchu, okuliare, rukavice |
| Náhradné diely | Dostupné na www.guede.com |
Často kladené otázky - GWS 500 HM2 Güde
Otázky používateľov k GWS 500 HM2 Güde
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Píla vo formáte PDF zadarmo! Nájdite svoj návod GWS 500 HM2 - Güde a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GWS 500 HM2 značky Güde.

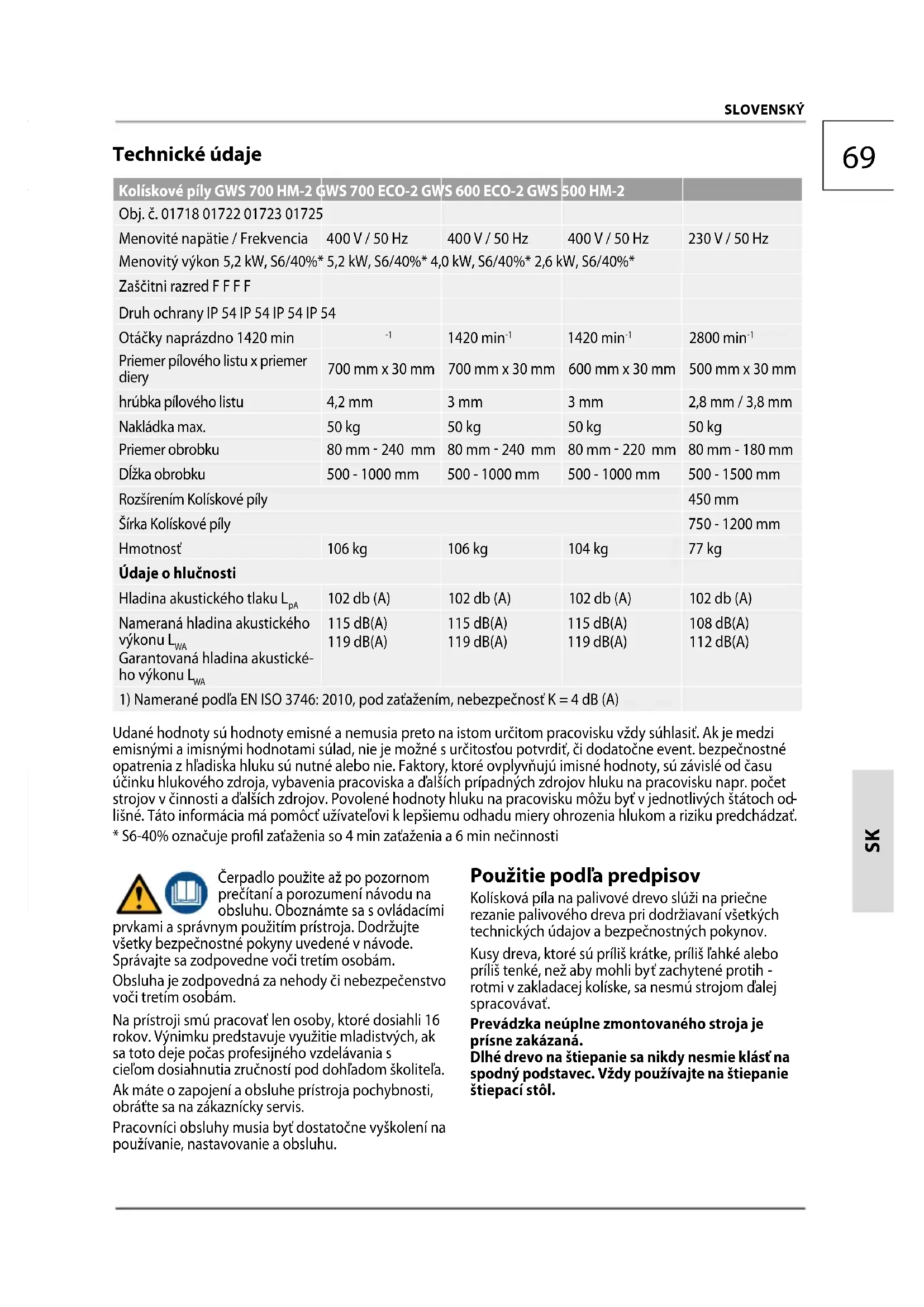

NÁVOD NA OBSLUHU GWS 500 HM2 Güde
Provoz nekompletné smontovaného stroje je prísně zakáźnan.
Stroj smí zásadné obsluhovat Jen jeder načoba.
Hladina akustického vykonu LwA
Zvedáni a dopravu stroje se smí provadět Jen kvalifikovany personal s príslusným vyavením.
Vadné a ebo likvidované elektrické ā elektronické pristroje musi byt odevzdány do prísluśnych sberen.
Likvidace prepravniho obalu
Na pristroji smu pracovat len osoby, ktoré dosiahli 16 rokov. Vynimku predstavuje vyuzitie mladistvych, ak sa toto deje pocas profesijného vzdélávania s cielom dosiahnutia zručnosti pod dohladom školitela.
Ak mate o zapojeni a obsluhe pristroja pochybnosti, obratte sa na zakaznicky servis.
Kolísková pila na palivové drevo slúži na priečné rezanie palivového dreva pri dodržiavani vsetkych technických udajov a bezpečnostnychPokynov.
Kusy dreva, ktoré su prilis krátke, prilis lahké alebo prilis tenke, nez aby mohl byt zachytené protih -rotmi v zakladacej koliske, sa nesmu strojom dalej spracovávat.
Prevádzka neúplne zmontovaného stroja je prisne zakázana.
Dlhé drevo na stiepanie sa nikdy nesmie klást na spodny podstavec. Vždy používajte na stiepanie stiepaci stól.
Stroj smie zásadne obsluhovat'len{jeda osoba
Dbajte na to, aby sa v nebezpečnej oblasti nikto nezdržiaval. Minímalny odstup su 2 m.
Zvyškové riziká
Nebezpečenstvo zranenia!
Aj napriek dodrziavaniu prevadzkového námodu mozu existovat aj skryte zvyskové rizika.
Zvyskové nebezpečenstva možu byt minimalizované, ak sa dodržiavajú bezpečnostné použitie v sulade s určením, ak oj navod na obsluhu.
Expozicia prachu je ovplyvnená typom spracovávaného materialu. Je doležite použivat lokálne odsavanie (zachytenie pri zdroji) a dobre nastavit odsavacie kryty, vodiace privky a zachytné Žáby.
Prach vznikajuci pri praci je ccasto zdraviu skodlivy a nesmie sa dostat do tela. Pouzivaje odsavac a navyse nods vhodny respirator. Usadeny prac dokladne odstrante, napr. vysatim.
Použivajte pilové kotúče, ktoré boli skonšruované na redukciu emitovaného hluku. Stroj a pilový kotúč udržujte v chode.
Na minimalizáciu tvorby hluku musí byt nastroj naostrený a vsetky privky na minimalizáciu hluku (kryty atd.) riadne nastavené.
Správanie v pripadé nudze
Poskytnite urazu zodpovedajucu potrebn u pv pomoc a privolajte co mozno majrchychlejsie kvalifikovanu lekarsku pomoc. Chrante zraneneho pred dalsimi urazmi a upokoje ho. Ak pozadujete pomoc, uvedte tieto udaje: 1. Miesto nebody, 2. Druh nebody, 3.
Pocet zranenych, 4. Druh zranenia
Sietová Prípojka
Prevdzka je povolena len s ochrannym vypinaecom proti chybovemu prudu (RCD max. chybovy prud30 mA).
Pred uvedenim do prevadzky musi kompetentny elektrárskontrolovat, ci su k dispozicii požadované elektrické bezpečnostné opatrenia. Pritom je treba dodržiavat prislušné narodné predpisy.
Je potrebné dba'na to, aby bola pripojná zásuvka vzdialená od vody a vlhkosti a aby bolá zástrčka chránená pred vlhkostou.
Skontrolujte napatie. Technické udaje uvedene na typovom stitku musia suhlasit's napatim elektrickej siete.
Použivat'len predlzovací kabel odolný voči netla -kovej vode, ktorý je určený pre prácu vo vonkajšich priestoroch.
Pred uvedenim pristroja do prevadzky skontrolujte, ci nie je poskodeny elektricky kabel a/alebo zasuvka. Pri poskodeni nechajte opravit v autorizovanej dielni.
V záujme vyhnutia sa nebezpečenstvám musí byt poskodené sietové vedenie vymené vyrobcom. Za ziadnych okolnosti nevykonávajte vlastnoručné opravy.
Ako používatel'musite zabezpečit - v pripline nut-nosti po dohovore s dodávatel'm elektrickej energia-aby prićajci bod, na ktorom chcete svoj prístroj prevadzkovat, splnal predcházazajuce poziadavky.
Symboly
POZOR! VAROVANIE
Pozor! Na zniženie rizika zranenia si prečitajte prevadzkový námod.
Používajte ochranu sluchu!
Odstup od osob
Dbajte na to, aby sa v nebezpečnej oblasti nikto nezdržiaval.
Vystraha pred odmrstenymi predmetmi
Je dovolène používat iba nastroje, ktoré zodpovedajnu norme EN 847-1.
Smer otacania
Chybne a/alebo likvidované elektrické ci elektronicke pristroje musia byt odov-zdané do prisluśnych zberní.
Pred spracovanim odstrante vsetky budzorode predmety, napr. kince a drot
Prilis netlacte
Silne
Pomaly
CE symbol
Hladina akustického vykonu LwA
piloveho kotuca
Priemer obrobku
Znacka TUV/GS
Realizácia si vyzaduje 2 osoby.
Vseobecnbe bezpecnostné upozornenia pre elektrické náradie
VAROVANIE Precitajte si vsetky bezpechnostné
pokyny a instrukcie. Zanedbanie dodrziavania Vystražnych upozorneni aPokynov uvedenych v nasledujucom,texte moze mat za nasledok zasah elektrickym prudom, sposobit poziar a/alebo tazke poranenie.
Tieto Vystrażné upozornenia a bezpećnostné polkyny starostlivo uschovajte na buduce použitie.
Pojem "ručné elektrické náradie" používaný v naslédujúcom texte sa vztahuje ne ručné elektrické náradie napájané zo siete (s privodnou snúrou) a na ručné elektrické náradie napájané akumulátorovou bateriou (bez privodnej snúry).
a) Pracovisko vždy udržiavajte Čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska mozu mat' za následok pracovné urazy.
b) Tymto náradim nepracujte v prostredi ohro-zenom vybuchom, v ktorom sa nachadzaju horlavé kvapaliny, plyny alebo horlavy prac. Ručné elektrické náradie vytvára iskry, ktoré by mohli prache alebo pary zapalit.
c) Nedovolte detom ainym nepovolanym osobam,aby sa pochas pouzivania rucnheho elektrickeho naraedia zdrziavali v blizkosti pracoviska.V priade nepozornosti mozte stratit kontrolu nad naradim.
b) Vyhybajte sa telesnému kontaktu s uzemenymi povrchovymi plochami, ako su napr. rury, vykurovie ACEsá, sporáky a chladnicky. Keby by bolo Vase telo uzemnené, hrozi zvyşene riziko zásahu elektrickým prudom.
c) Chrante elektrické náradie pred učinkami dždá a vlhosti. Vnikutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prudom.
d) Nepoužívajte privodný kábel mimo určeny účel. Nikdy ho nepoužívajte na nosenie, tahanie ani na vyberanie elektrického naradia zo zásvuky. Zabezpečte, aby sa privodný kábel nedostal do blízkosti horúceho telesa, oleja, ostrych hrán ani do blízkosti pohybujúcich sa Častí. Poškodené alebo zauzlené privodné káble zvyšuju riziko zásahu elektrickým prudom.
e) Ked'pracujete s elektrickym naradim vonku, pouzivaje len také predlžovacie kable, ktoré su vchodné na pouzivanie vo vonkajsim prostredi. Pouzitie kábla, ktorý je vchodné na pouzivanie vo vonkajsim prostredi, znižuje riziko zásahu elektrickym prudom.
f) Ak sa nedá vyhnút použitiu ručného elektrické-ho náradia vo vlhkom prostredi, použite och-ranný spinač pri poruchovych prudoch. Použitie ochranného spinaça pri poruchovych prudoch znižuje riziko zásahu elektrickým prudom.
3) Bezpečnost'osob
a) Budte ostražity, sustredte sa na to, co robite a k práci s ručnám elektrický máradim pristupujte s Rozumom. Nepracujte s ručnám elektrický máradim nikdy vtedy, ked' ste unavený, alebo kad' ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti moze mat pri použivani náradia za nasledok vázne poranenia.
b) Noste osobné ochrannes pomôcky a používajte vždy ochrannes okuliare. Nosenie osobnych ochrannych pomôcok, ako su respirátor, protistmyková bezpečnostna obuv, ochranna helma alebo chraniče uši, v závislosti od typu a použitia elektrického prístroja, znižuje riziko urazov.
c) Zabrante nahodnému uvedeni do prevádzky. Uistite sa, ze je elektrický prístroj vypnutý, skôr ako ho pripojite k zdroju napajania a/alebo baterii, zdvihnete alebo ponesiete. Ak budete mat pri prenásní ručného elektrického naradia prst na vypinači, alebo ak ručné elektrické naradie pripojite na elektrickú siet zapnuté, moze to mat za nasledok nehodu.
d) Skór ako náradie zapnete, odstránte z neho nastavovacie náradie alebo kluče na skrutky. Maticovy kluč alebo kluč pripojený k rotujucej casti elektrického náradia moze sposobit poranenia osob.
e) Vyhybajte sa abnormálnym polohám Tesla.
Zapezpečte si pevný postoj, a neprestajne udržiavajte rovnováhu. Takto budete moct ručné elektrické náradie v neocakávanych situáciach lepsie kontrolovat.
f) Noste vchodný odev. Nenoste široký odev a šperky. Vlasy, odev a rukavice držte v bezpečnej vzdialenosti od pohyblivych casti. Volné odev, dlhé vlasy alebo šperky možu byt zachytené rotujucimi dielmi.
g) Ak sa da na rucné elektrické náradie namontovat odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, āsú dobre pripojene a správné použivané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
4) Starostlivé použivanie ručného elektrického náradia a manipulácia s nim
a) Elektrické náradie nepretăžujte. Používajte správné elektrické náradie pre Váš druh práce. Pomocou vchodného ručného elektrického náradia budete pracovat lepsie a bezpečnéjsie v uvedenom rozsahu vykonu náradia.
b) Nepoužívajte nikdy také rucné elektrické náradie, ktoré máPokazený vypínač. Náradie, ktoré sa uz nedá zapnú't alebo vypnú't, je nebezpećné a treba ho zverit do opravy odborníkovi.
c) Zástrčku vytiahnite zo zásuvky a/alebo bateriu vyberte pred nastavovaním prístroja, výmenou prislušenstva alebo odložením prístroja. Totopreventíνne opatrenie zabrañuje neúmyselnému spusteniu ručného elektrického naradia.
d) Nepoužívané elektrické náradie uschovájte mimo dosahu deti. Nedovolte osobám, ktoré nie su oboznámene s náradím alebo s týmitoPokynmi, aby pracovali s elektrickýn náradím. Ručné elektrické náradie je nebezpecné vtedy, ked'ho používajú neskúsené osoby.
e) Starajte sa o elektrické pristroje. Kontrolujte, ci pohyblive casti pristroja bezchybne funguju a neviaznu, ciNie su prasknute alebo poskodené tak, ze je negativne ovplyvnená funkcia elektrického pristroja. Poskodené casti nechajte pred použitim pristroja opravit. Vela urazov bolospósobenych nedostatočnou udrzbou elektrického náradia.
f) Rezné nastroje udrziavajte ostre a ciste. Starost-livo osetrované rezné nastroje s ostrymi reznymi hranami maju mensiu tendenciu k zablokovaniu a lahsie sa daju viest.
g) Používajte elektrické náradie, prisluěs nestvo, na sadzovacie nástroje a pod. v sulade s týmito po kynmi. Zohlădnite pritom pracovné podmienky a cinnost, ktoru budete vykonávat. Používanie ručného elektrického náradia na iny učel ako na predpisané použitie moze viest k nebezpečnám situáciám.
5) Servisiné prace
a) Rucne elektrické náradie davajte opravovat len kvalifikovanému personalu, ktory použiva originalne nahradné suciastky. Tym sa zaisti, ze bezpečnost pristroja dostane zachovaná.
Používajte ochranu sluchu. Nadmerný hluk moze viest k strate sluchu.
Noste ochranné rukavice pri manipulácii s pilovymi listami a drsnymi materiały.
Stroj musi stating preva dzky na vodorovnej a rovnej zemi a podlaha okolo stroja musi byt rovná, dobre udriavana a bez odpadov, ak su napr. piliny a odrezky.
Spracovávaný stoh obrobkov a hotové obrobky umiestnite v blízkosti normalného pracoviska operadora. Stroj vypnite, hned'ako je bez dozoru, a odpoje od siete.
Pred každým uvedením do prevádky skontroljte vsetky skrutkovié a zasuvné spoje, a tiež ochranné zariadenia z hladiska pevnosti a správneho utiahnutia a lakhosti chodu vsetkych pohyblivych dielov.
Ochranné zariadenia, ktoré sa nachadzaju na stroji, je striktne zakazane demontovat, menit, použivat v Rozpore s ich určenim alebo pripevnovat ochrnané zariadenia inych vyrobcov. K cisteniu a udrzbe sa musia odstranit nasledovné oddelujuce ochrnané zariadenia: Pridavná poistka ochrany piloveho listu
Po vykonani prac musia byt' vsetky ochranné zariadenia opat spravne nainstalované! Pozri popis obrazku.
Cerpadlo sa nesmie pouzivat, ak je poskodené, alebo su defektné bezpečnostné zariadenia. Opotrebované a poskodené diely vymente.
Pred použitim skontrolujte, āi nie są pristroj, kabel, predlžovaci kabel a zástrčku poskodené alebo nevy kazuju známky unavy materialu.
Chyby na stroji vrátane ochrannych zariadení alebo nožovych hriadelov musia byt okamžite po ich odhaleni nahlasene osobe zodpovednej za bezpečnost
stroja.
Pred stlacenim zapina/cyvpinaca sa uistite, ci je pilovy kotuc spravne namontovan.
Pila sa uz nesmie d'alej pouzivat, ak sa koliska automaticky nevracia do pokojev polohy.
Ak sa po vypnuti stroja pilovy kotuc po max. 10 sekundach nezastavi, pila sa už nesmie použivat.
Pre bezpečnost pri práci používajte zariadenia ako napr. ochranne a pritlačné zariadenie, dorazovú dosku, posúvacie zariadenie a i.
Používajte len správné naostrené pilové kotúče.
Dodržujte návody vyrobcov na použitie, nastavenie a opravu pilovych kotucov.
Pilové listy, ktoré nezodpovedaju charakteristikám uvedeným v návode na použitie, nesmu sa použit.
Pripustne otáčky príslušenstva musia byt prinaj-menşom také vysokte, akou su majvyssie otáčky uvedeni na elektrickom nastroji.
Je dovolène používat iba nastroje, ktoré zodpovedajú norme EN 847-1.
Nastroje sa musia prepravovat'a skladovat' vo vchodnom obale;
Na minimalizáciu tvorby hluku musi byt nastroj naostreny a vsetky prvky na minimalizáciu hluku (kryty atd.) riadne nastavené.
Vymene opotrebovanu stoln vlozku.
Oboznámte sa s bezpečnými postupmi pri Čisteni, udržbe a pravidelnom odstrańovani pilín a prachu, aby sa znižilo riziko požiaru.
Zaistite, aby použitá príruba, ako uvadza vyrobca, bola vchodná na daný učel použitia.
Použivat len originalne príslusenstvo a originné nahradné diely.
Pri zablokovani stroj okamzite vypnite. VytilhniTE zastrku a vyberte vzprieceny kus dreva.
Zabezpěte dostatočné všeobecné alebo miestne osvetlenie pracovnej oblasti.
Dbajte na maximáne otáčky uvedené na pilovych listoch.
Skontrolujte, ci su pripevnene ochranné kryty a iné bezpečnostné zariadenia potrebné na prevádku stroja, ci su v dobrom prevádkovom stave a ci su správnve udržiavané.
Pocas dopravy zaistite bezpečné postoj a rovnováhu.
Prístroi zaistite proti odkotúlianiu, spadnutiu alebo
prevrateniu vhodnymi upevnovacimi prostriedkami.
Pristroj skladujte v uzamknutom priestore, mimo dosahu deti.
Likvidácia
Chybné a/alebo likvidované elektrické ci elektronické pristroje musia byt odovzdané do prisluśnych zberní.
Likvidácia prepravného obalu
Obal chrani pristroj pred poskodenim pri doprave. Obalove materiały su spravidla volené podla ekologicky prijatelnych hladisk a hladisk nakladania s odpadmi a preto su recyklovatelné. Vratenie obalu do materialového obehu šetri sulroviny a znižuje vyskyt odpadov. Casti obalov (napr. folia, styropor) možu byt'nebezpečné pre deti.
Nebezpečenstvo udusenia!
V prípade nezamyślanej aktivédie zapínáča / vypínáča hroží nebezpečenstvo poranenia.
Pred každou prevázkou vizuálne skontrolujte.
Predovsetkým bezpečnostné zariadenia, elektrické ovladacie prvky, elektrické vedenia a skrutkové spoje skontrolujte z hladiska poskodenia a utiahnutia.
Cerpadlo sa nesmie pouzivat, ak je poskodené, alebo su defektné bezpečnostné zariadenia.
Opravy a prace, nepopisané v tomto navode, smie vykonat'len kualifikovany autorizovany personal.
Ak je pristroj chybný, musi opravu vykonat vyhradne zákaznicky servis.
Použivat'len originalne prisluşenstvo a originalne nahradné diely. Suciastky bez udaju navodu na vymenu treba dat vymenit'u vyrobuču.
Stroj, predovsetkym vetracie strbiny, udrzujte vzdy v cistote. Vyhadzovač pilin a/alebo odašač prachu pravidne cistite. Na pristroj nikdy nestriekajte vodu! Len pravidne udrziavaný a osetrovaný pristroj moze byt spoλahlivou pomockou. Nedostatočna udžba a starostlivost moze viest k nepredvidaným nehodám a urazom.
Necistite pristrojové zariadenie a jeho komponenty riedidlami, horlavymi alebo toxickymi kvapalinami.
Gulkové ložiská hriadelá píly su chránene proti prachu a teda bezúdržbové, tzn. ložiská sa nemusia mazat. V pripe potreby najdete zoznam nahradnych dielov na internetovej stranke www.guide.com.
Záruka
Záručná lehota je 12 mesiacov pri priemyselnom použití, 24 mesiacov pre spotrebiteťa a začina dřom nákupu prístroja.
Záruka sa vztahuje vyhradne na nedostaty spo-sobene chybou materialu alebo vyrobnou chybou. Pri reklamacii v zárucnej lehote je potrebné prilozit originaly doklad o kupe s dátumom predaja.
Do záruky nespadá neodborné použitie, ako napr.
pretăzenie pristroja, použitie násilia, poškodenie cudzím;zásahom alebo cudzimi predmetmi. Nedodrzanie navodu na použitie a montáž a normálne opotrebenie tiež nespadá do záruky.
Dóležité informácie pre zákazníka
Upozornujeme, ze vratenie poças zaručnej lehoty alebo i po zaručnej lehote je potrebné zásadne vykonat v originálom obale. Týmto opatrením saucedine zabrani zbytočnému poskodeniu pri dopravé a chastospornénu vybaveniu. Pristroj je optimálné chronenylen v originálom obale, a tym je zaistené plynulé spracovanie.
Servisiné prace
Máte technické otázky? Reklamáciu? Potrebujete nahradné diely alebo navod na obsluhu? Na našej domovskoj stranke www.guide.com vám v oddiele Servis pomóžeme rychlo a nebyrokratický. Pomóžte nám, prosim, aby sme mohl pomóct vám. Aby bolо möné vás pristroj v pripline reklamácie identifikovat, potrebujeme seriove cislo, objednávacie cislo a rok vyroby. Vsetky tieto udaje najdete na typovom štiku.
Sériové cislo:
Objednávacie cislo:
Rok výroby:
Odstránenie poruchy
| PROBLEM MOZNÁ PRICINA ODPORUCAN | NÁPRAVA | |
| Žiadna Čiinnost' pri aktivácii zapínac/урпacină. | Žiadny prúd Skontrolujte napájanie prúdom | |
| Zapínac/урпacinč chybný Nechajte vymenit' zapínac/урпacinč autorizovaným servisnám strediskom. | ||
| Prístroj nefunguje pri plnej rychlosti alebo počut' abnormálne zvuky motora. | Motor prehriaty Upevnovacie skrutky prevodovky | |
| Motor chybný Nechajte vymenit' zapínac/урпacinč autorizovaným servisnám strediskom. | ||
| Brzda pilového listu nezastavit pilový list do 10 sekünd. | Poistka v spínacìmöze byt' chybná. | Poradte sa s kvalifikovaným elektrikárom alebo informujte servis Güde. |
Plán prehliadok a udrzby
| PRAVIDELNÉ ÚDRŽBOVÉ OBDOBIE | PRED KAZDYM UVEDENÍM DO PREVÁDZKY | DENNE TYZDENI | E | RAZ ZA MESIAC | |
| Triesky odstránit | ✓ | ✓ | |||
| Stroj Vycistite | ✓ | ||||
| Upevnovacie skrutky prevodovky | Kontrola | ✓ | |||
| Pílový kotúč Kontrola | ✓ | ||||
| brzda pilového listu Kontrola | ✓ |
Dane techniczne
Peklad vyhlasenie o zhode EU
Tymto vyhlasujeme my, ze koncepcia a konstrukcia uvedenych pristrojov vo vyhotoveniach, ktoré uvadzame do obehu, zodpovedá prisluşnám základnám poziadvkám smernic EU na bezpečnost a hygienu. V pripadze zmeny pristroja, ktorá s nami nebola konzultovaná, stráca toho vyhlasenie svju platnost.
