NÁVOD NA OBSLUHU ISG 66003 E Güde
SLOVENSKÝ Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
sk Štartovacia batéria nie je súčastou dodávky. Odporúčame používať našu batériu 40635-02001.
SK Z dôvodov zaistenia kvality sa každé zariadenie podrobuje skúšobnému chodu a naplní motorovým olejom. Pred transportom sa olej zase vypustí, na meracej tyči však môžu byť zvyšky motorového oleja. Napriek tomu, prosím, svedomito skontrolujte stav oleja a znovu doplňte motorový olej.→ 3 - 4
Palivo uschovejte jen ve vhodných nádobách.
prvkami a správnym použitím prístroja. Dodržujte všetky bezpečnostné pokyny uvedené v návode. Správajte sa zodpovedne voči tretím osobám.
Ak máte o zapojení a obsluhe prístroja pochybnosti, obrátte sa na zákaznícky servis.
Na prístroji smú pracovať len osoby, ktoré dosiahli 16 rokov. Výnimku predstavuje využitie mladistvých, ak sa toto deje počas profesijného vzdelávania s cielom dosiahnutia zručností pod dohladom školitela.
Tento prístroj nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnostami, alebo s nedostatkom znalosti
či skúseností.
Je potrebné dohliadnuť na to, aby sa deti nehrali s prístrojom.
Tento prúdový agregát je koncipovaný výhradne na prevádzku elektrických zariadení, ktorých max. výkon leží v rozsahu výkonových údajov generátora. Je potrebné vziat do úvahy vyšší štartovací prúd indukčných spotrebičov.
Generátor je určený na prevádzku bežných ohmických a indukčných spotrebičov, ako napr. svetelné reťaze, elektrické ručné náradie (vítačky, elektrické reťazové píly, kompresory).
⚠ Pri pripojení k stacionárnemu zariadeniu ako je kúrenie, elektrické napájanie, klimatizačné zariadenie alebo na napájanie mobilných domov je, ak ide o pripojenie a uzemnenie, bezpodmienečne nutné poradit sa s odborným elektrikárom a výrobcom kúrenia.
Výrobcom je poskytnuté a zabudované ochranné opatrenie „Ochranné oddelenie s vyrovnávaním potenciálu“.
Na odvádzanie statických nábojov je potrebné uzemnenie skrine
Upozorňujeme, že naše zariadenia neboli svojím určením konštruované na živnostenské, remeselné alebo priemyselné použitie. Ak sa zariadenie použije v živnostenských, remeselných alebo priemyselných prevádzkach alebo pri obdobných činnostiach, nemôžeme prevziat žiadnu záruku.
Stroj sa smie používať iba v bezchybnom technickom stave a za zohladnenia všetkých bezpečnostných upozornení.
Zvyškové riziká
Aj pri správnom používaní a dodržiavaní všetkých bezpečnostných predpisov môžu stále ešte existovať zvyškové riziká.
⚠️ Nebezpečenstvo požiaru!
Nikdy neprevádzkujte prístroj v okolí lahko zápalných materiálov.
Palivo je vysoko horlavé.
Palivo uschovajte len vo vhodných nádobách.
Stroj sa smie tankovať len vonku a nie v blízkosti otvorených plameňov, resp. horiacich cigariet.
Tankujte pred spustením stroja. Ak je motor v chode alebo ešte horúci, nesmie sa tankovať ani otvárat’veko nádrže.
Po použití nechajte stroj minimálne 10 minút vychladnút, kým budete doplňovať pohonnú hmotu.
Dbajte na to, aby palivo nepretieklo. Ak palivo pretečie, motor sa nesmie spúšťať. Odstráňte na prístroji znečistené miesto a zabráňte akémukol'vek pokusu o zapal'ovanie, kým sa neodparia výpary paliva..
Výfukové plyny, pohonné hmoty a mazacie prostriedky sú jedovaté. Vdychovanie výfukových plynov môže byť smrtelné!
Neprevádzkujte stroj v uzatvorenom priestore, kde sa môžu nahromadiť nebezpečné plyny oxidu uholnatého.
⚠️ Nebezpečenstvo popálenia!
Niektoré diely stroja sa pri prevádzke silne zahrievajú.
Horúcich dielov, napr. motor a tlmič hluku, sa nedotýkajte.
Dotyk horúcich častí stroja môže spôsobit popáleniny.
Horúcich dielov, napr. motor a tlmič hluku, sa nedotýkajte.
Zariadenie nechajte po ukončení prevádzky najprv vychladnút.
Priamy elektrický kontakt môže spôsobit zásah elektrickým prúdom.
Dlhší pobyt v bezprostrednej blízkosti bežiaceho prístroja môže spôsobit poškodenie sluchu. Používajte ochranu sluchu!
Správanie v prípade núdze
Poskytnite úrazu zodpovedajúcu potrebnú prvú pomoc a privolajte čo možno najrýchlejšie kvalifikovanú lekársku pomoc. Chráněte zraneného pred dálšími úrazmi a upokojte ho. Ak požadujete pomoc, uvedět tieto údaje:
- Miesto nehody,
- Druh nehody,
- Počet zranených
- Druh zranenia
Pripojenie, inštalácia a prevádzka
Pozor: Pred použitím je zásadne nutné skontrolovať, či je spotrebič vhodný na prevádzku s generátorom. Technické údaje spotrebiča musia vždy súhlasit s údajmi a bezpečnostnými pokynmi generátora.
Z dôvodu vysokého mechanického namáhania by sa mali používať len odolné ohybné káble s gumovým potahom alebo ekvivalentné káble.
Pred použitím uzemňovacej svorky sa obráťte na kvalifikovaného elektrikára, aby zistil miestne platné predpisy. Pripojenie musí izolovať napájanie generátora od
elektrickej siete a musí byť v súlade so všetkými platnými zákonmi a elektrickými predpismi. Prevodový spínač, ktorý odpojí napájanie generátora od elektrickej siete, je k dispozícii prostredníctvom kvalifikovaného zariadenia, ktoré je v súlade s miestnymi zákonmi a predpismi. Záťaž nepripájajte, kým generátor nepracuje na plné otáčky. Pred vypnutím generátora odpojte záťaž. Kritickým bodom indukčného spotrebiča je spotreba energie pri spúšťaní stroja. Spotreba energie môže byť až 3 až 5-krát vyššia ako menovitý výkon, čo je potrebné vziat do úvahy.
Prečítajte si všetky bezpečnostné pokyny a inštrukcie. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tažké poranenie. Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Minimálny bezpečnostný odstup je 5 m.
Nikdy nenechávajte deti pracovať s prístrojom. Nikdy nenechávajte dospelých bez riadneho zaškolenia pracovať s prístrojom.
Používajte osobné ochranné prostriedky.
Nikdy nezapájajte spoločne 2 generátory.
Na nastaveniach motora a prístroja sa nesmú vykonávať žiadne zmeny.
⚠️ Je čo najprísnejšie zakázané demontovať, upravovať a účelovo odcudzovať ochranné zariadenia nachádzajúce sa na stroji alebo na žom umiestňovať cudzie ochranné zariadenia.
⚠ Prístroj sa nesmie používať, ak je poškodený alebo sú chybné bezpečnostné zariadenia. Opotrebené a poškodené diely vymeňte.
Palivo je vysoko horľavé. Motor tankujte len vo vypnutom stave. Stroj sa smie tankovať len vonku a nie v blízkosti otvorených plameňov, resp. horiacich cigariet. Dbajte na to, aby palivo nepretieklo. Ak palivo pretečie, motor sa nesmie spúšťať. Odstráňte na prístroji znečistené miesto a zabráňte akémukol’vek pokusu o zapal’ovanie, kým sa neodparia výpary paliva..
Ropné produkty nesmú príst do kontaktu s pokožkou, očami a odevom.
Niektoré diely stroja sa pri prevádzke silne zahrievajú. Horúcich dielov, napr. motor a tlmič hluku, sa nedotýkajte. Dotyk horúcich častí stroja môže spôsobit popáleniny. Dbajte na výstražné upozornenia na prístroji.
Výfukové plyny, pohonné hmoty a mazacie prostriedky sú jedovaté. Neprevádzkujte stroj v uzatvorenom priestore, kde sa môžu nahromadit' nebezpečné plyny oxidu uholnatého.
Ak má byť generátor prevádzkovaný v dobre vetraných priestoroch, musia byť výfukové plyny vedené cez výfukovú hadicu priamo do volného ovzdušia.
VAROVANIE! Aj pri prevádzke výfukovej hadice môžu unikať jedovaté výfukové plyny. Vzhľadom na riziko požiaru nesmie byť výfuková hadica nikdy smerovaná na horľavé látky.
Skontrolujte pred používaním prístroj a jeho elektrické vybavenie (vrátane vedení a konektorov) aby ste zaistili, že prístroj nie je chybný.
Elektrický generátor sa nesmie pripájať k iným zdrojom prúdu, ako je napríklad napájanie dodávatelom elektrickej energie. V osobitých prípadoch, kedy sa predpokladá záložné pripojenie k existujúcim elektrickým systémom, smie toto pripojenie vykonať iba kvalifikovaný elektrikár, ktorý zohľadňuje rozdiely medzi zariadením prevádzkovaným z verejnej elektrickej siete a prevádzkou elektrického generátora.
Nepripájajte stroj so žiadnymi inými zdrojmi energie. Nepripájajte stroj na domovú siet.
Elektrické prívodné vedenia a pripojené prístroje musia byť v bezchybnom stave.
Ochrana pred úrazom elektrickým prúdom závisí na poistkách, ktoré sú určené špeciálne pre daný prúdový zdroj. Nahradte poistky len takými, ktoré majú rovnaké hodnoty a výkonové charakteristiky.
Z dôvodu vysokých mechanických zaťažení používajte len pevné gumené hadicové rozvody (podľa IEC 60245-4) alebo porovnatelné.
Používajte vonku len na to schválené a príslušne označené predlžovacie káble (H07RN...).
Pri používaní predlžovacích vedení alebo mobilných distribučných sietí nesmie byť prekročená hodnota odporu 1,5 Ω.
Pri používaní predlžovacích káblov nesmie ich celková dĺžka prekročit' pre 1,5 mm2 50 m, pre 2,5 mm² 100 m.
Výrobcom je poskytnuté a zabudované ochranné opatrenie „Ochranné oddelenie s vyrovnávaním potenciálu“.
Na odvádzanie statických nábojov je potrebné uzemnenie skrine
VAROVANIE! Dodržiavajte miestne predpisy elektrickej bezpečnosti
VAROVANIE! Pri obnovení zásobovania zariadenia dodržiavajte požiadavky a preventívne opatrenia v závislosti od ochranných opatrení tohto zariadenia a uplatnitelných smerníc.
Pred uvedením do prevádzky
Bezpečná prevádzka si vyžaduje dostatočné užívatel'ské znalosti funkcií a pozícií ovládacích prvkov a ukazovatel'ov alebo počítadiel. Dbajte na strany s obrázkami v prednej časti návodu.
Prístroj používajte len v bezchybnom stave. Pred každou prevádzkou vizuálne skontrolujte. Predovšetkým bezpečnostné zariadenia, elektrické ovládacie prvky, elektrické vedenia a skrutkové spoje skontrolujte z hľadiska poškodenia a utiahnutia. Poškodené časti pred prevádzkou prípadne vymeňte.
Prístroj sa smie prevádzkovať len v pracovnej pozícii (rovný podklad), pretože inak môže vytiect palivo alebo olej, resp. nebude už zaistené mazanie.
Spustit' motor
VAROVANIE: Pri spustení s rezervným štartérom môže dôjst k poraneniam ruky náhlym spätným účinkom, ktorý je spôsobený rozbiehajúcim sa motorom. Používajte ochranné rukavice!
Prevádzka
Prúdové zdroje smú byť prevádzkované len do ich menovitého výkonu za menovitých podmienok okolia.
Zariadenie sa nesmie vystavovat' vlhkosti alebo prachu. Prípustná teplota prostredia je -10 °C až +40 °C, výška: 1 000 m nad morom, relatívna vlhkost vzduchu: 90 % (nekondenzujúca). Pri nedodržaní týchto hodnôt môže dôjst' k strate výkonu.
Ochrana proti preťaženiu
Prúdový zdroj je vybavený ochranou proti preťaženiu. Tá vypína príslušné zásuvky pri preťažení.
Pozor! Ák by nastal tento prípad, tak znížte elektrický výkon, ktorý odoberiete prúdovému zdroju alebo odstráňte chybne pripojené prístroje.
Postavte prístroj vždy na pevný a rovný podklad! Otáčanie a nakláňanie či premiestňovanie počas prevádzky je zakázané.
Za nasledujúcich podmienok okamžite vypnite prístroj:
- ked'motor beží nepokojne alebo nerovnomerne
- pri poklese elektrického výstupného výkonu
- pri prehriatí pripojeného spotrebiča
- pri nadmerných vibráciách generátora
- pri iskrení
- pri výskyte dymu alebo ohňa
- pri neobvyklých vibráciách alebo hluku
- ak sa motor zdá byť preťažený alebo má zlyhať
Preprava a skladovanie
Pri preprave zaistite prístroj proti skíznutiu a preklopeniu.
Pri preprave dbajte na to, aby nemohlo dôjst'k úniku paliva alebo oleja.
Pri preprave stroja používajte len prepravné zariadenie.
Prístroj skladujte na suchom mieste.
Stroj neodstavujte bezprostredne po vypnutí v uzatvorených priestoroch, ale nechajte ho vychladnút vonku.
Symboly
Pozor!
Varovanie pred horúcimi povrchmi! Nebezpečenstvo popálenia!
Na zníženie rizika zranenia si prečítajte prevádzkový návod.
Používajte ochranu sluchu! Noste ochranné okuliare!
Pred používaním uzemnite
Používajte ochranu sluchu!
Pred všetkými prácami na motore vypnite motor a vytiahnite nástrčku zapalovacej sviečky.
Nebezpečenstvo explózie!
Motor tankujte len vo vypnutom stave.
Nebezpečenstvo otravy!
Nebezpečenstvo otravy! Prístroj používajte iba vonku, nikdy nie v uzatvorených alebo zle vetraných priestoroch.
Chránit' pred vlhkostou. Nevystavujte stroj daždu.
Deti a nepovolané osoby držte vždy mimo dosahu prístroja.
Pomalé nabíjanie
Rýchle nabíjanie
Striedavý prúd
Jednosmerný prúd
Chybné alebo likvidované prístroje musia byť odovzdané do príslušných zberní.
Dbajte na to, aby sa ropné produkty nedostali do pôdy.
CE symbol
Údrzba
Pred všetkými prácami na motore vypnite motor a vytiahnite nástrčku zapalovacej sviečky. Počkajte, až sa prístroj ochladí.
Pred každou prevádzkou vizuálne skontrolujte.
Predovšetkým bezpečnostné zariadenia, elektrické ovládacie prvky, elektrické vedenia a skrutkové spoje skontrolujte z hľadiska poškodenia a utiahnutia.
Udržujte stroj, najmä vetracie otvory, vždy v čistom stave. Teleso stroja nikdy neostrekujte vodou!
Plasty nečistite rozpúšťadlom, horľavými alebo toxickými kvapalinami. Na čistenie používajte len vlhkú handričku.
Opravy a práce, nepopísané v tomto návode, smie vykonať len kvalifikovaný autorizovaný personál.
Používať len originálne príslušenstvo a originálne náhradné diely.
Len pravidelne udržiavaný a ošetrovaný prístroj môže byt spolahlivou pomôckou. Nedostatočná údržba a starostlivost môže viest k nepredvídaným nehodám a úrazom.
V prípade potreby nájdete zoznam náhradných dielov na internetovej stránke www.guede.com.
Likvidácia
Chybné alebo likvidované prístroje musia byt odovzdané do príslušných zberní.
Benzín, olej ani podobné látky sa nesmú dostat do životného prostredia.
Dbajte na to, aby sa ropné produkty nedostali do pôdy.
Záruka
Záručná lehota je 12 mesiacov pri priemyselnom použití, 24 mesiacov pre spotrebitela a začina dňom nákupu prístroja.
Záruka sa vztahuje výhradne na nedostatky spôsobené chybou materiálu alebo výrobnou chybou. Pri reklamácii v záručnej lehote je potrebné priložit originálny doklad o kúpe s dátumom predaja.
Do záruky nespadá neodborné použitie, ako napr. preťaženie prístroja, použitie násilia, poškodenie cudzím zásahom alebo cudzími predmetmi. Nedodržanie návodu na použitie a montáž a normálne opotrebenie tiež nespadá do záruky.
Dôležité informácie pre zákazníka
Upozorňujeme, že vrátenie počas záručnej lehoty alebo i po záručnej lehote je potrebné zásadne vykonať v originálnom obale. Týmto opatrením sa účinne zabráni zbytočnému poškodeniu pri doprave a často spornému vybaveniu. Prístroj je optimálne chránený len v originálnom obale, a tým je zaistené plynulé spracovanie.
Servis
Máte technické otázky? Reklamáciu? Potrebujete náhradné diely alebo návod na obsluhu? Na našej domovskej stránke www.guede.com vám v oddiele Servis pomôžeme rýchlo a nebyrokraticky. Pomôžte nám, prosím, aby sme mohli pomôčť vám. Aby bolo možné váš prístroj v prípade reklamácie identifikovať, potrebujeme sériové číslo, objednávacie číslo a rok výroby. Všetky tieto údaje nájdete na typovom štítku.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Opravy a práce, nepopísané v tomto návode, smie vykonať len kvalifikovaný autorizovaný personál. Používať len originálne príslušenstvo a originálne náhradné diely.
| Pravidelné údržbové obdobie Pred každým | uvedením do prevádzky | Mesačne Každé 3 mesiace alebo po každých 50 hodinách prevádzky | Po 6 mesiacoch | |
| Motorový olej(5W30 / 10W30) | Kontrola | √ | ||
| Výmena | √ | |||
| Benzínová hadica Výfukový systém sytič Lankový štartér | Kontrola | √ | ||
| Vzduchový filter | Vyčistite | √ | ||
| Výmena | ||||
| Zapaľovacia sviečka | Kontrola Vyčistite | √ | ||
Tip: Pre zaistenie społahlivej prevádzkovej pohotovosti elektrického generátora odporúčame zásadne používať prísadu do paliva, a pri dlhších odstávkach vykonať 2 – 3 skúšobné chody.
Odstránenie poruchy
| Problém | Príčina | Odstránenie |
| Motor neštartuje | Nedostatok paliva Doplňte palivo | |
| Nesprávne palivo,Uskladnenie bez predošlého vyprázdnenia nádrže na benzín | Palivovú nádrž a karburátor vypustite. Nalejte čerstvý benzín. | |
| Málo oleja v motore Doplňte olej | ||
| Prístroj nestojí vodorovne. Je signalizovaný nedostatok oleja | Prístroj umiestnite do vodorovnej polohy. | |
| Motor beží nepravidelne Vzduch v prívode paliva Odvzdušnite elektrocentrálu | ||
| Zlé palivo (pohonná hmota) Uistite sa, že bolo použité správne palivo. | ||
| Generátor nevyrába žiadny prúd. | SkratChybný kábelUvoľnený kábel | Je to chyba, ktorú nemôžete sami odstránit. Kontaktujte servis GÜDE. |
| Motor sa zastaví. Rozbehový prúd je vel’mi vel’ký. Znížte spotrebič | ||
| Vel’mi dlhý kábel Skráťte kábel | ||

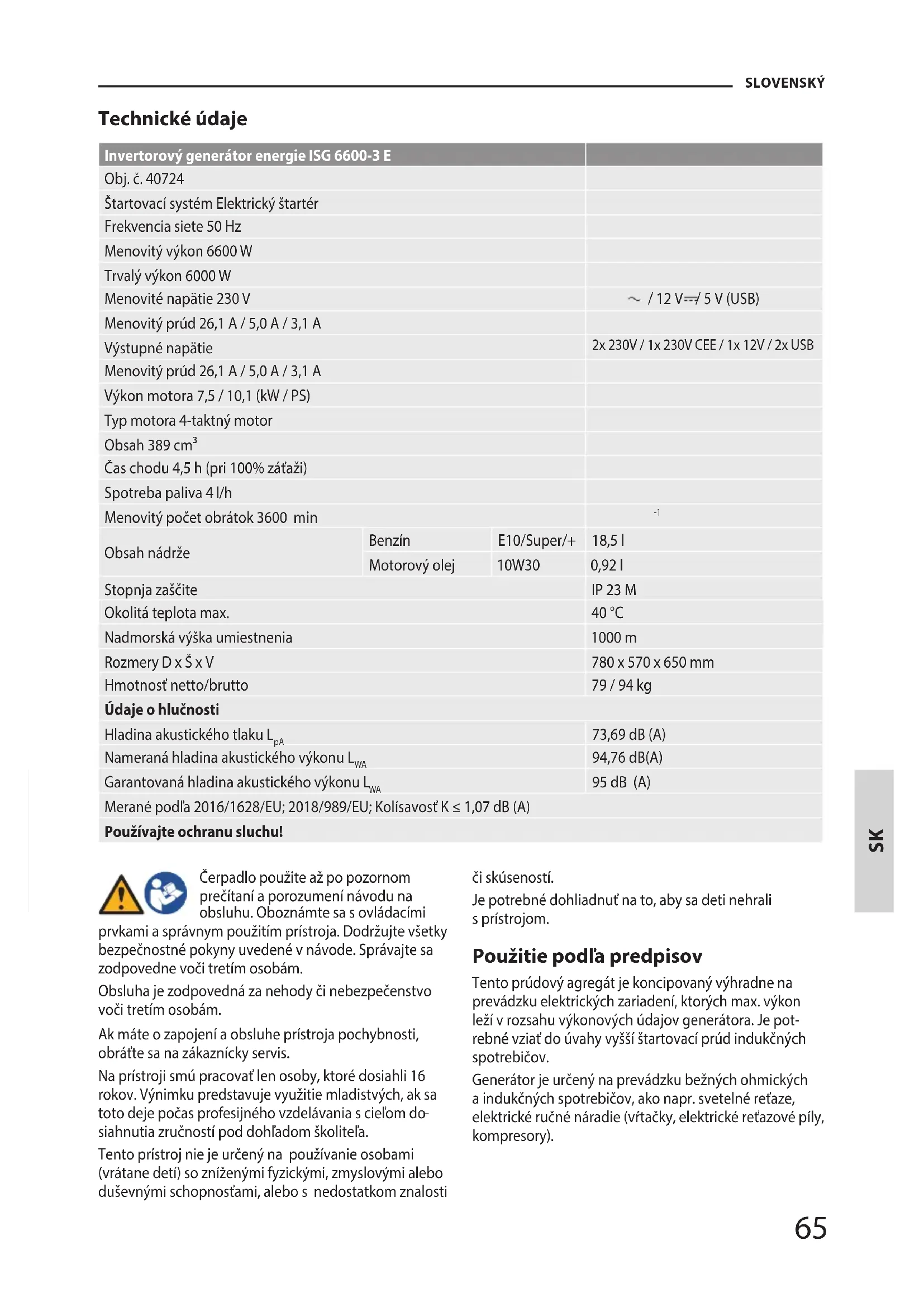

Dane techniczne
Peklad vyhlásenie o zhode EÚ
Týmto vyhlasujeme my, že koncepcia a konštrukcia uvedených prístrojov vo vyhotoveniach, ktoré uvádzame do obehu, zodpovedá príslušným základným požiadavkám smerníc EÚ na bezpečnosť a hygienu.
V prípade zmeny prístroja, ktorá s nami nebola konzultovaná, stráca toho vyhlásenie svoju platnosť.
