ISG 8001 - Generátor Güde - Bezplatný návod na obsluhu

Značka	Güde
Model	ISG 8001
Typ produktu	Invertorový generátor
Menovitý výkon (COP)	0,8 kW (800 W / 800 VA)
Trvalý výkon	700 W / 700 VA
Výstupné napätie AC	230 V ~ / 50 Hz
Výstupné napätie DC	12 V
Menovitý prúd AC / DC	3,04 A / 4 A
Typ motora	4-taktný, jednovalcový, 40 cm³
Menovité otáčky	5500 ot/min
Palivo	Bezolovnatý benzín
Objem nádrže	2,1 L
Objem motorového oleja	0,25 L (5W30 / 10W30)
Hmotnosť	9,3 kg
Hladina akustického tlaku (LpA1)	87,38 dB(A)
Zaručená hladina akustického výkonu	89 dB(A)
Stupeň krytia	IP 23M
Maximálna nadmorská výška použitia	1 000 m
Maximálna okolitá teplota	40 °C
Trieda výkonnosti	G1
Trieda kvality	A
Účinník	1,0
Hlavné funkcie	Invertor pre čistý sínusový prúd, režim ECO (automatická regulácia otáčok), štartér na ťahanie, ochrana proti preťaženiu a nízkej hladine oleja, zásuvky AC 230 V a DC 12 V
Bezpečnosť	Automatické zastavenie pri nízkej hladine oleja, istič proti preťaženiu, potrebné uzemnenie, odporúčaná ochrana sluchu
Údržba a čistenie	Výmena oleja každé 3 mesiace alebo 50 hodín prevádzky, čistenie vzduchového filtra, kontrola a čistenie zapaľovacej sviečky, nepoužívať horľavé látky na čistenie
Náhradné diely a opravovateľnosť	Náhradné diely dostupné na www.guede.com; opravy len kvalifikovaným a oprávneným personálom
Záruka	24 mesiacov pre konečného spotrebiteľa, 12 mesiacov pre profesionálne použitie

Často kladené otázky - ISG 8001 Güde

Ako spustiť generátor ISG 8001?

Uistite sa, že nádrž obsahuje benzín a hladina oleja je dostatočná. Prepínač nastavte na ON, v prípade potreby zatvorte sýtič, potom silno potiahnite štartér na ťahanie. Motor by mal naštartovať po niekoľkých pokusoch.

Čo robiť, ak motor nenaštartuje?

Skontrolujte, či je palivový kohútik a prepínač v polohe ON. V prípade potreby doplňte palivo alebo olej. Vyčistite alebo vymeňte zapaľovaciu sviečku a uistite sa, že vzdialenosť elektród je 0,6 až 0,8 mm. Ak je motor zaliaty, osušte sviečku a skúste znova.

Aký motorový olej použiť a ako ho skontrolovať?

Použite olej 5W30 alebo 10W30. Objem je 0,25 L. Skontrolujte hladinu pred každým použitím: zariadenie musí byť na rovnom povrchu. Ak sa rozsvieti kontrolka oleja, generátor nenaštartuje.

Ako používať funkciu nabíjania 12 V?

Pripojte svorky na póly batérie, dodržujte polaritu. Uistite sa, že sa svorky navzájom nedotýkajú a nie sú v kontakte s vodivými predmetmi. Pri použití jednosmerného prúdu nastavte Eco klapku na OFF.

Aký je maximálny výkon, ktorý môžem pripojiť?

Menovitý výkon je 800 W (800 VA). Pri indukčných zariadeniach (motory) počítajte s 3 až 5-násobne vyšším štartovacím prúdom. Neprekračujte trvalý výkon 700 W.

Ako vyčistiť vzduchový filter?

Odstráňte kryt vzduchového filtra, vyberte filtračnú vložku a umyte ju mydlovou vodou. Nechajte úplne vyschnúť, potom ju vložte späť. Vymieňajte ju každé 3 mesiace alebo po 50 hodinách prevádzky.

Čo robiť v prípade preťaženia?

Generátor sa automaticky zastaví a rozsvieti sa kontrolka preťaženia. Odpojte preťažené zariadenie alebo znížte výkon. Stlačte istič preťaženia na resetovanie. Skontrolujte káble a uistite sa, že nie je skrat.

Ako skladovať generátor po použití?

Nechajte motor vychladnúť aspoň 10 minút. Vyprázdnite palivovú nádrž alebo použite prísadu do paliva. Uskladnite na suchom a dobre vetranom mieste, mimo dosahu plameňov. Pri dlhodobom skladovaní nechajte motor bežať naprázdno, aby ste odstránili zvyšné palivo.

Aký typ benzínu použiť?

Použite bežný bezolovnatý benzín. Nemiešajte s olejom. Palivo skladujte v schválenej nádobe a tankujte iba vonku, pri vypnutom a studenom motore.

Ako nastaviť zapaľovaciu sviečku?

Vyberte sviečku a skontrolujte stav elektród. Očistite usadeniny kovovou kefkou. Vzdialenosť medzi elektródami musí byť 0,6 až 0,8 mm. Ak je sviečka opotrebovaná alebo poškodená, vymeňte ju za novú rovnakého typu.

NÁVOD NA OBSLUHU ISG 8001 Güde

Preklad originalneho námodu na prevádzku Generator Riadeny Invertorom

Azeredeti hasznalatiutasitas forditasa Inverterrel Iranyitott Generator

Nebezpecí elektrickým proudem.

Prímy elektricky kontakt规划设计 zpúsobit ránu elektrickym proudem.

Elektrické prívodní vedení a pripojené prístroje je nutné udržovat v bezvädném stavu.

Nepripoujte stroj s zadnymi jinymi zdroji energia. Nepripoujte stroj na domovni sit.

Používejte venku Jen k tomu schvalene a príslusné označné prodlužováci kabely (H07RN...).

Na prestroji smú(PCovatlen osoby, ktoré dosiahli 16 rokov. Vynimku predstavuje vyuzitie mladistvych, ak sa toto deje poças profesijného vzdélavania s cielom dosiahnutia zručnosti pod dohladom skolitela.

Tento pristroj nie je urceny na pouzivanie osobami (vratane deti) so znizenymi fyzickymi,zmyslovymi alebo dusevnymi schopnostami, alebo s nedostatkom znalosti ci skusenosti.

Je potrebne dohliadnut na to, aby sa deti nehrali

s pristrojom.

Použitie v sulade surčením

Tento prudovy agreat je koncipovaný vyhradne na prevadzku elektrickych zariadeni, ktorych max. vykon leží v rozsahu vykonovych udajov genéradora. Je potrebné vziat do uvahy vyssi startovaci prud indukčnych spotrebicov.

Generator je urceny na prevadzku beznych ohmickych a indukchnych spotrebičov, aka napr. svetelné retaze, elektrické ručné náradie (vṛtacky, elektrické retazove pily, kompresory).

Invertor

Rotor vyrába trojfázové striedave napatie, ktoré moze mat'v závislosti od poctu otáčok až 500 Hz. V invertore sa toto napatie zmeni na striedave napatie 50 Hz. Tym sa dosiahne velmi yvsoká kvalita prudu s minimálou deformáciouVIN a optimálou stabilitou napatia. Čistá sinusoida a minimálne vykyvy prudu

umožnjuú tiez prevadzku elektronicny riadenych spotrebicov.

Pri pripojenik stacionarnemu zariadeniu ako je kurenie, elektrické napajanie, klimatizačné zariadenie alebo na napajanie mobilnych domov je, ak ide o pripojenie a uzemnenie, bezpodmienečne nutné poradit sa s odborným elektrárárom a vyrobcom kurenia.

Pri nedodrzani ustanoveni zo vseobecne platnych predpisov a ustanoveni z tohto navodu nie je mozné vyrobcu považovat zodpovednym za skody.

Vyrobcom je poskytnute a jabudované ochranné opatrenie "Ochranné oddelenie s vyrovnávaním potenciálu".

Upozornujeme, ze nase zariadenia neboli svojim urcenim konstruované na zivnostenské, remeselné alebo priemyselné pouzitie. Ak sa zariadenie pouzije v zivnostenskych, remeselnych alebo priemyselnych prevadzkach alebo pri obdoblnych cinnostiach, nemožeme prevziat ziadnu zaruku.

Stroj sa smie použivat iba v bezchybnom technickom stave a za zohladnenia vsetkych bezpečnostnych upozorneni.

Pripojenie, instalácia a prevadzka

Nikdy nepripajaje druhy spotrebič, ked' už je v prevadzke iný. To vedie nevyhnutne k vykyvom, ktoré mozu elektronicky riadene zariadenie zničit.

Kritickym bodom indukneho spotrebica je prikon pri spustani stroja. Prikon moze byt až 3 - 5-nasobok menoviteho vykonu, ktory sa musi bezpodmienecne brat do uvahy.

Aj pri správnom používaní a dodržiavani věstkych bezpečnostnych predpisov možu stále ešte existovat zvyškové rizíka.

Nebezpečenstvo požiaru!

Nikdy neprevádkujte prístroj v okoli lahko zapaln'ych materialov.

Palivo je vysoko horlavé.

Palivo uschovajte len vo vhodnych nadobach.

Stroj sa smie tankovat'len vonku a nie v blízkosti otvoren'ych plamenov, resp. horiacich cigariet.

Tankujte pred spustenim stroja. Ak je motor v chode alebo este horuci, nesmie sa tankovat'ani otvarat veko nadrze.

Po použití nechajte stroj minimálne 10 minút vychladnút, kým budete doplǎnováť pohonnú hmotu.

Dbajte na to, aby palivo nepretieklo. Ak palivo pretečie, motor sa nesmie spustat. Odstrante na pristroji znečistené miesto a zabrante akémukolvekPokusu o zapalovanie, kym sa neodparia vypary paliva..

Upevnite zase vsetky kryty a uzavery na palivovej nadrzi a na palivovych nadrzkach.

Niektoré diely stroja sa pri prevadzke silne zahrie-vajú. Horucich dielov, napr. motor a tlmic hluku, sa nedotykajte.

Dotyk horucich Častí stroja moze sposobit popa-leny.

Horucich dielov, napr. motor a tlmic hluku, sa nedotykajte.

Zariadenie nechajte po ukončeni prevádžky njaprvychladnút.

Nepracujte s pristrojom v prostredi s nebezpecenstvom explozie, v ktorom sa nachadzaju horlavé kvapaliny, plyny alebo prachy.

Motor tankujte len vo vypnutom stave.

Používajte ochranu sluchu!

Správanie v pripadé nudze

Poskytnite urazu zodpovedajucu potrebnú
prv pomoc a privolajte co možno majrchylejsie
kvalifikovanu lekarsku pomoc. Chrante zraneneho
pred dalsimi urazmi a upokoje ho. Ak požadujete
pomoc, uvedte tieto udaje: 1. Miesto nebody, 2. Druh
nehody, 3. Počet zranených, 4. Druh zranenia

Vseobecnbezpecnostnpokyny

Pozor

Precitajte si vsetky bezpečnostné poukyny a instrukcie. Chyby pri dodržiavaní nizsie uvedenych poukynov mozu viest k zasahu elektrickým prudom, požiaru a/alebo váznym urazom. Vsetky bezpečnostné poukyná instrukcie uschovajte na budúce použitie.

Deti a ostatné osoby udrzujte v bezpečnej vzdialenossti od elektrického pristroja. Minimalny bezpečnostné odstup je 5 m.

Noste osobné ochranné pomôcky.

Palivo je vysoko horlavé. Motor tankujte len vo vypnutom stave. Stroj sa smie tankovat len vonku a nie v blizkosti otvorenych plamenov, resp. horiacich cigariet. Dbajte na to, aby palivo nepretieklo. Ak pa livo preteci, motor sa nesmie spustat. Odstrante na pristroji zneciistené miesto a zabrante akemukolvekPokusu o zapalovanie, kym sa neodparia vypary paliva..

Ropné produity nésmu pris'do kontaktu s pokožkou,

ocami a devom.

Niektoré diely stroja sa pri prevádzke silne zahrievajú. Horúcich dielov, napr. motor a tlmic hluku, sa nedotykajte. Dotyk horúcich Častí stroja moze spôsobit popáleniny. Dbajte na vystrázné upozornenia na pristroji.

Na nastaveniach motora a pristroja sa nesmu vykonavat ziadne zmeny.

Je co najprisnejse zakazané demontovat, upravovat a ucelovo ocdudzovat ochranné zariadenia nachadzajuce sa na stroji alebo na nom umiestnovat cudzie ochranné zariadenia.

Pristroj sa nesmie pouzivat, ak je poskodeny alebo su chybné bezpecnostné zariadenia.

Opotrebené a poskodené diely vymente.

Elektrické privodné vedenia a pripojene pristroje musia byt'v bezchybnom stave.

Nepripájajte stroj so ziadnymi inymi zdrojmi energia.

Nepripájajte stroj na domovsiet.

Ochrana pred urazom elektrickym prudom zavisni na poistkach, ktore su urcene spezialne pre dany prudovy zdroj. Nahradte poistky len takymi, ktore maju rovnake hodnoty a vykonove charakteristiky.

Vzhladom k vysokemu mechanickemu zatazeniu pouzivajte len tazke gumové hadicové vedenia (podla IEC 245-4) alebo porovnatelné.

Použivajte vonku len na to schvalene a prislušne označné predlžovacie káble (H07RN...).

Dbajte na dostatočné uzemnenie.

Pred uvedením do prevádzky

Pristroj používajte len v bezchybnom stave.

Pred kazdou prevadzkou vizualne skontrolujte.

Predovsetkým bezpečnostné zariadenia, elektrické ovladacie privky, elektrické vedenia a skrutkové spoje skontrolujte zh hladiska poskodenia a utiahnutia.

Poskodené Časti pred prévádkou prípadne vymente.
Pristroj sa smie prévádkovat len v pracovnej pozicii (rovné podklad), pretoze inak moze vytiect palivo alebo olej, resp. nebude už zaistené mazanie.

Spustit' motor

Generátor má poistku proti nizkemu stavu oleja. Ked' je hladina oleja vel'mi nizka, nie je mozné spustit genérator (priPokuse o spustenie sa rozsvieti kontrlka oleja).

POZOR: Pri spusteni's rezervnym starterom moze dojst' k poraneniam ruky nahlym spatnym učinkom, ktorý je spósobeny rozbiehajucim sa motorom.

Prevádzka

Prudové zdroje smú byt'prevadzkované len do ich menoviteho vykonu za menovitych podmienok okolia.

Zariadenie sa nesmie vystavovat vlhkosti alebo prachu. Pripustna teplota prostredia je -10^ a z + 40 ^ C, Vy'ska:1000m nad morom,relativna vlhkost vzduchu: 90 % (nekondenzujica).

Pozor! Ak by nasal tento pripad, tak znižte elektrický vykon, ktory odoberiete prudovému zdroju alebo odstránte chybne pripojené pristroje.

Postavte pristroj vždy na pevná rovný podklad! Otačanie a naklaṇanie ā premiestnovanie poças prevadzky je zakázane.

Nikdy neodkrvyaje generator.

Za nasledujucich podmienok okamzite vypnite pristroj:

• ked' motor beží nepokojne alebo nerovnomerne
• priPoklese elektrického vystupného vykonu
  pri prehriati pripojenego spotrebica
• pri nadmernych vibraciach generatoria
  priiskreni
  pri vskyte dymu alebo ohna
• pri neobvkylch vibraciach alebo hluku
• ak sa motor záby pretažéné alebo má zlyhat

Skrtiaca klapka Eco

ECO: Otáčky motora sa automaticky prisposobia vol'nobežnám otáčkam, kěd'je elektrický spotrebic odpojený. Ak je teraz elektrický spotrebic opat zapojený, vráti sa motor k otáčkam, ktoré zodpovedajú zataženiu. Ak sa nevyžaduje plné vykon generadora, otáčky motora sa automaticky znižia. Táto poloha sa odporúca na zniženie spotreby paliva.

OFF: Otáčky motora su udrižiavané vyssie než menovite otáčky.

Pri prevádzke s Jednosmernym prudom je potrebné spínač skrtiacej klapky Eco dat do polohy OFF.

Taktiež bezpodmienečne dbajte naPokyny a upozor-enia vyrobcu akumulátora a vyrobcu vozidla.

nedotykali alebo sa neprepojili vodivymi objektmi (napr. náradim).

Ked' je zariadenie v prevadzke, nikdy sa sucasne nedotykajte oboch svoriek.

Doprava a skladovanie

Pri preprave zaistite pristroj proti sklznutiu a preklopeniu.

Pri preprave dbajte na to, aby nemohlo dojst kuniku paliva alebo oleja.

Pri preprave stroja použivajte len prepravné zaria-denie.

Stroj neodstavujte bezprostredne po vypnuti v uzativoren'ych priestoroch, ale nechajte ho vychladnut vonku.

Symboly

Pozor!

Varovanie pred horucimi povrchmi!

Nebezpečestvo popálenia!

Dbajte na to, aby sa v nebezpečnej oblasti nikto nezdržiaval.

Na zniženie rizika zranenia si prečitajte prevadzkový námod.

Používajte ochranu slchu!

Noste ochrannes okuliare!

Pomaly

Rychlo

Použitie Žeriava

Prilis netlacte

Pred každou prácou na prístroji vypnite motor.

Dbajte na dostatočné uzemnenie pri pripojeni na domácu siet

Nebezpečenstvo explózie!
Motor tankujte len vo vypnutom stave.

Nebezpečenstvo otravy!
Pristroj používajte iba vonku, nikdy nie v uzativoreních alebo zle vetraních priestoroch.

Chybné a/alebo likvidované elektrické ci elektronické pristroje musia byt odovzdané do prisluśnych zberní.

Do záruky nespá de neodborné použitie, ako napr. pretăzenie pristroja, použitie nasilia, poskodenie cudzim zásahom alebo cudzimi predmetmi. Nedodrzanie navodu na použitie a montáz a normálne opotrebenie tiež nespá do záruky.

Dôlezité informácie pre zákazníka

Upozornujeme, ze vratenie poças zaručnej lehoty alebo i po zaručnej lehote je potrebné zasadne vykonat v originarnom obale. Tymto opatrením sa učinne zabrani zbytočnému poskodeniu pri doprava a chastospemu vybaveniu. Pristroj je optimáne chránenylen v originarnom obale, a tym je zaistené plynulé spracovanie.

Servis

Máte technické otázky? Reklamáciu? Potrebujete nahradné diely alebo námod na obsluhu? Na nasej domovské stranke www.guide.com vám v oddiele Servis pomóžeme rychlo a nebyrokraticky. Pomózte nam, prosim, aby sme mohli pomóct vám. Aby bolо要考虑 vás pristroj v pripadre reklamácie identifikovat, potrebujeme seriove cislo, objednávacie cislo a rok vyroby. Vsetky tieto udaje najdete na typovom Šitiku.

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Tip: Pre zaistenie społahllivej prevaldskovej pohotovosti elektrického generadora odporucame zásadne použivat prisadu do paliva, a pri dlhšich odstávkach vykonat 2 - 3 skusobné chody.

Odstránenie poruchy

Problém	Pričina	Odstránenie
Motor nešartuje	Zatvorený palivový kohútek Presveděte sa, ze sú palivový kohútek a zapínac/vypínač v polohe „ON" (ZAP).
	Nedostatok paliva Doplěte palivo
	Slabý tahr na šartéri Zatiahnite silno za šartovaci šnúru.
	Nesprávné palivo, skladovanie bez vy-pustenia benzinovej nádrže, nasprávny druh benzùnu	Palivovú nádrža karburátor vypustite, nalejte Čerstvý benzín
	Znečistená zapalovacia sviečka, (zvyšky uhlíkov na elektrédach), prilíš veľká vzdialenost elektréd	Sviečku včistite, skontrolujte tepelnú hodnotu sviečky, sviečku príp. vymeće, nastavte 0,6-0,8 mm
	Zapalovacia sviečka je vlhká od benzùnu (presytený motor).	Zapalovaci sviečku vysušte a opăť nasadte
	Mál oleja v motore Doplěte olej
	Prístroj nestoji vodorovne. Je signalizo-vaný nedostatok oleja	Postavte prístroj vodorovne
	Nebol použitý sýtič Použite sýtič
Motor beži nepravi-delne	Velmi malý spotrebič Zapalovanie nie je v poriadku	Presveděte sa, ze je správné vložné zapařovacia sviečka. Presveděte sa, ze sa kábel zapalovacej sviečky nachádza na zapalovacej sviečke. Včistite zapalovaci sviečku a skontrolujte správnu vzdialenost elektréd.
	Zlé palivo (pohoná hmota) Uistite sa, ze bolo použité správné palivo.
Generátor nevyrába Žiadny prud.	Skrat Chybný kábel Uvolénykábel	Signálne svetlo nesviétr: Je to chyba, ktorú nemоžete sami odstránit. Kontaktujte servis GÜDE. Signálne svetlo svieti: 1. Stláčte poistku proti pretăženiup pre používaný vystup. 2. Skontrolujte kabeláž. 3. Skontrolujte, Č i nedoslo k skratu alebo pretăženiu.
Motor sa zastaví Rozbehový prud je velmi velký. Znižte spotrebič
Velmi dlhý kábel Skrátte kábel

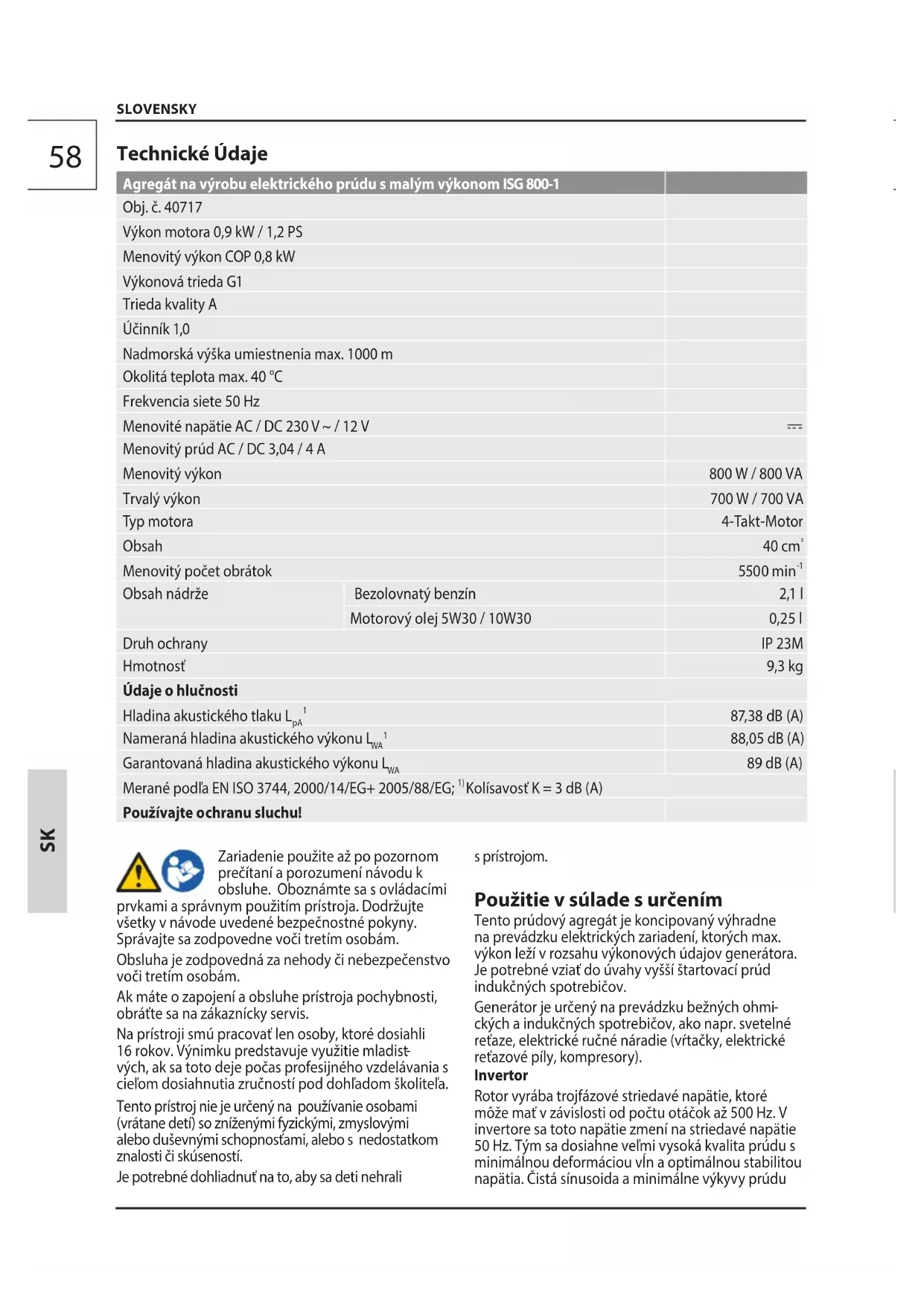

Muszaki Adatok

Peklad vyhlasenie o zhode EU

Tymto vyhlasujeme my, ze koncepcia a konstrukcia uvedenych pristrojov vo vyhotoveniach, ktoré uvadzame do obehu, zodpovedá prislušný základný poziadvakám smernic EU na bezpečnost a hygienu. V tripade zmeny pristroja, ktorá s nami nebola konzultovaná, stráca toho vyhlasenie svju platnost.
