Typ produktu	Dekoratívna kuchynská digestor
Značka	Beko
Model	HCA92844WH
Elektrické napájanie	220-240 V ~ 50 Hz
Počet rýchlostí	3 rýchlosti + intenzívna rýchlosť
Intenzívna rýchlosť (Boost)	Áno, trvanie 5 minút
Osvetlenie	LED s premenlivou intenzitou (5 úrovní)
Typ tukového filtra	Kovový filter umývateľný v umývačke riadu
Typ uhlíkového filtra	Kruhový uhlíkový filter, neumývateľný (výmena každé 4 mesiace)
Minimálna inštalačná výška (plyn)	50 cm nad varnou doskou
Minimálna inštalačná výška (elektrická)	45 cm nad varnou doskou
Priemer odvádzacieho potrubia	120 mm alebo 150 mm
Funkcia alarmu filtra	Áno, pre tukový filter a uhlíkový filter
Ovládanie	Dotykové (tlačidlá)
Materiál	Kartáčovaná nehrdzavejúca oceľ a sklo
Typ inštalácie	Nástenná, vonkajší odvod alebo recirkulácia

Často kladené otázky - HCA92844WH BEKO

Ako nainštalovať digestor?

Inštaláciu musí vykonať autorizovaný servisný technik. Postupujte podľa pokynov v návode. Uistite sa, že je dodržaná minimálna vzdialenosť medzi digestorom a varnou doskou (50 cm pre plyn, 45 cm pre elektrinu). Použite priloženú šablónu na vyvŕtanie montážnych otvorov.

Aká výška medzi digestorom a varnou doskou?

Minimálna výška je 50 cm pre plynové varné dosky a 45 cm pre elektrické varné dosky.

Ako čistiť tukové filtre?

Čistite tukový filter každý mesiac, ručne alebo v umývačke riadu pri nízkej teplote. Použite čistiaci prostriedok bez kyselín. Potiahnite odblokovaciu páčku na odstránenie filtra.

Kedy vymeniť uhlíkový filter?

Vymieňajte uhlíkový filter minimálne každé 4 mesiace alebo keď to signalizuje alarm. Uhlíkový filter sa neumýva.

Ako resetovať alarm filtra?

Na resetovanie alarmu tukového filtra podržte tlačidlo Zap./Vyp. stlačené 3 sekundy, keď je digestor zapnutý. Pre uhlíkový filter stlačte súčasne tlačidlá 1 a 2 na 3 sekundy (digestor vypnutý) na aktiváciu/deaktiváciu alarmu.

Ako používať intenzívnu rýchlosť?

Stlačte tlačidlo T3 (rýchlosť 4) na aktiváciu intenzívnej rýchlosti na 5 minút. LED indikátor bliká. Po 5 minútach sa digestor vráti na predchádzajúcu rýchlosť.

Ako vymeniť žiarovky?

Pred dotykom žiaroviek sa uistite, že sú studené. Kontaktujte autorizovaný servis pre výmenu. Žiarovky sú integrované LED.

Čo robiť v prípade poruchy?

Odpojte spotrebič. Kontaktujte autorizovaný servis. Nepokúšajte sa o opravu sami.

Môžem používať digestor bez filtra?

Nie, nikdy nepoužívajte digestor bez hliníkových filtrov. Filtre chránia motor a zabraňujú riziku požiaru.

Ako nastaviť jas osvetlenia?

Stlačte a podržte tlačidlo T4 (osvetlenie) stlačené viac ako 1 sekundu na prechádzanie 5 úrovňami jasu. Uvoľnite pre výber požadovanej úrovne.

NÁVOD NA OBSLUHU HCA92844WH BEKO

Elektroinštaláciu nechajte vykonať kvalifikovaným elektrikárom.

Produkt nainštalujte tak, aby ste po inštalácii mali ľahký prístup k napájaciemu pripojeniu (zástrčka, zásuvka).

Najskôr si prečítajte tento používateľský manuál!

Vážený zákazník,

Ďakujeme vám, že ste si vybrali produkt značky Beko. Dúfame, že dosiahnete najlepšie výsledky so svojím produktom, ktorý bol vyrobený s vysokou kvalitou a najmodernejšou technológiou. Z tohto dôvodu si pred použitím produktu pozorne prečítajte celý tento používateľský manuál a všetky ostatné sprievodné dokumenty a uschovajte ich pre budúcu referenciu. Ak produkt odovzdáte niekomu inému, dajte mu aj používateľský manuál. Dodržiavajte všetky varovania a informácie v používateľskom manuáli.

Nezabudnite, že tento používateľský manuál sa vzťahuje aj na niekoľko ďalších modelov. Manuál bude poukazovať na rozdiely medzi modelmi.

Význam symbolov

V rôznych častiach tohto návodu na použitie sú použité nasledujúce symboly:

Dôležité informácie o užitočných tipoch na použitie.

VAROVANIE: Upozornenie na nebezpečné situácie týkajúce sa ohrozenia života a majetku.

Varovanie pred zásahom elektrickým prúdom.

Tento produkt bol vyrobený v ekologicky šetrných a moderných zariadeniach bez poškodenia prírody.

1 Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia 229

3 Inštalácia spotrebiča 234-237

3.1. Napájací konektor 234 3.2. Inštalácia 234 3.2.1 Pred inštaláciou spustite: 234 3.2.2 Príprava montáže digestora na stenu 235 3.2.3 Montáž komína digestora 236 3.2.4 Montáž digestora na stenu 237

4 Prevádzka spotrebiča 240

4.1 Prevádzka 240 4.2 Ovládanie úrovní 240 4.3 Alarm - mastnota na filtri 240 4.4 Alarm - filter s aktívnym uhlím 240 4.5 Úsporné používanie: 240

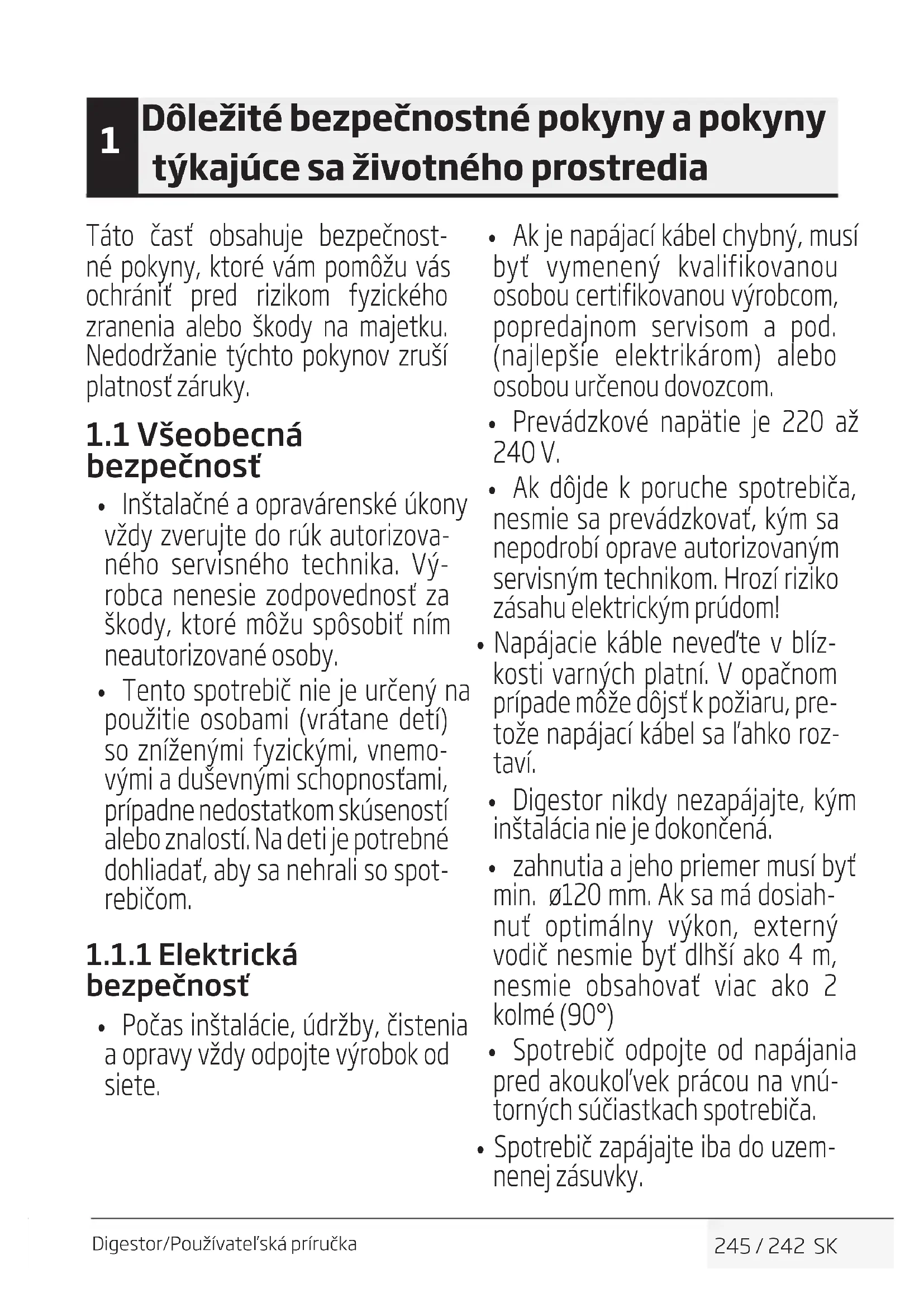

Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

Táto časť obsahuje bezpečnostné pokyny, ktoré vám pomôžu ochrániť vás pred rizikom fyzického zranenia alebo škody na majetku. Nedodržanie týchto pokynov zruší platnosť záruky.

• Inštalačné a opravárenské úkony vždy zverte do rúk autorizovaného servisného technika. Výrobca nenesie zodpovednosť za škody, ktoré môžu spôsobiť ním neautorizované osoby. Tento spotrebič nie je určený na použitie osobami (vrátane detí) so zníženými fyzickými, vnemovými a duševnými schopnosťami, prípadne nedostatkom skúseností alebo znalostí. Na deti je potrebné dohliadať, aby sa nehrali so spotrebičom.

• Počas inštalácie, údržby, čistenia a opravy vždy odpojte výrobok od siete.
• Ak je napájací kábel chybný, musí byť vymenený kvalifikovanou osobou certifikovanou výrobcom, popredajným servisom a pod. (najlepšie elektrikárom) alebo osobou určenou dovozcom.
• Prevádzkové napätie je 220 až 240 V.
• Ak dôjde k poruche spotrebiča, nesmie sa prevádzkovať, kým sa nepodrobí oprave autorizovaným servisným technikom. Hrozí riziko zásahu elektrickým prúdom!
• Napájacie káble neveďte v blízkosti varných platní. V opačnom prípade môže dôjsť k požiaru, pretože napájací kábel sa ľahko roztaví.
• Digestor nikdy nezapájajte, kým inštalácia nie je dokončená.
• zahnutia a jeho priemer musí byť min. Ø120 mm. Ak sa má dosiahnuť optimálny výkon, externý vodič nesmie byť dlhší ako 4 m, nesmie obsahovať viac ako 2 kolné (90°) ohyby.
• Spotrebič odpojte od napájania pred akoukoľvek prácou na vnútorných súčiastkach spotrebiča.
• Spotrebič zapájajte iba do uzemnenej zásuvky.

Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

• Na pripojenie digestora k vetraciemu kanálu použite potrubie s priemerom 120 mm alebo 150 mm. Výrobok nepripájajte k vetracím kanálom, ku ktorým sú pripojené sporáky, vývodným šachtám ani vetracím kanálom so vzostupným plameňom. Dodržiavajte pravidlá, ktoré ustanovili miestne orgány pre výtlak odvádzaného vzduchu. Vzdialenosť medzi spodnou plochou digestora a hornou plochou sporáka/rúry by nemala byť menšia ako 50 cm v prípade plynových horákov a 45 cm v prípade elektrických platničiek.
• Digestor neprevádzkujte bez hliníkových filtrov a filtre nevyberajte počas prevádzky. Nikdy sa nedotýkajte svetiel digestora po dlhodobom použití. Horúce žiarivky vám môžu popáliť ruku. Dávajte pozor, aby pod produktom nevznikol silný plameň. V opačnom prípade sa čiastočky v olejovom filtri môžu vznietiť a spôsobiť požiar.
• Varné platne zapínajte až po tom, ako na ne položíte hrnce alebo panvice. V opačnom prípade môže stúpajúce teplo poškodiť určité súčasti produktu. Pred odstránením hrncov alebo panvíc vypnite varné platne.
• Pod digestor neumiestňujte horľavé materiály.
• Počas smaženia jedla sa olej môže vznietiť. Preto si dávajte pozor na odevy a záclony.
• Počas smaženia jedla nikdy nenechávajte sporák bez dozoru; v opačnom prípade vriaci olej môže spôsobiť požiar.
• Ak sa digestor nečistí v špecifikovaných intervaloch, hrozí riziko požiaru. Pri čistení digestora si dávajte veľký pozor a na ruky si nasaďte rukavice.
• Odporúčame vám spotrebič ponechať v činnosti pár minút pred začatím varenia, aby sa zvýšil sací výkon. Tým sa dosiahne kontinuálny a stabilný sací výkon na zachytávanie stúpajúcich pár.

Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

• Digestor ponechajte v činnosti 15 minút po skončení varenia alebo smaženia, aby ste kuchyňu zbavili zápachu. Keď sa digestor používa v kombinácii s plynovými varičmi, uistite sa, že priestor sa vetrá čerstvým vzduchom. Dávajte pozor, aby ste spotrebič nepripájali k vetracím kanálom používaným zariadeniami inej ako elektrickej povahy. (Príklad: vetrací kanál ohrievača). Súčasnú a hladkú prevádzku digestora a ďalšieho zariadenia, ktoré využíva vzduch, je možné iba ak je dosiahnutý nízky tlak 4 Pa (0.04 mbar) a tak sa zabráni opätovnému vstrebaniu plynu. To možno dosiahnuť iba pomocou vzduchu vychádzajúceho z nezakrytých otvorov (dvere, okno, vetracie otvory alebo iné technické prostriedky). Veľkú starostlivosť venujte zabezpečeniu dostatočného prietoku vzduchu. K tomuto účelu nestačí prieduch, ktorý poskytuje prienik / východ vzduchu.

• Baliace materiály sú pre deti nebezpečné. Baliace materiály uschovajte na bezpečnom mieste mimo dosahu detí.
• Elektrické spotrebiče sú pre deti nebezpečné. Deti držte v bezpečnej vzdialenosti od produktu. Nedovoľte deťom hrať sa so spotrebičom. Tento spotrebič môžu používať deti staršie ako 8 rokov a ľudia s obmedzenými fyzickými, senzorickými alebo duševnými schopnosťami alebo ktoré nemajú dostatočné vedomosti a skúsenosti, pokiaľ na ne a bezpečné použitie produktu dohliada osoba alebo ak sú poučení o rizikách spojených s použitím produktu. Deti sa nesmú hrať so spotrebičom.
• UPOZORNENIE: Dostupné časti sa môžu rozohriať pri použití s vriacim zariadením.

1.2 Určené použitie

• Tento spotrebič je určený na použitie v domácnosti. Nie je vhodný na komerčné použitie a nesmie sa používať nad rámec určeného použitia.

1

Dôležité bezpečnostné pokyny a pokyny týkajúce sa životného prostredia

• Výrobca nebude niesť zodpovednosť za žiadne škody spôsobené nevhodným používaním alebo manipuláciou.
• Prevádzková životnosť spotrebiča je 10 rokov. Toto je aj obdobie nevyhnutnej dostupnosti náhradných dielov na zabezpečenie funkčnosti produktu. VAROVANIE: Nevykonanie opravy skrutiek v súlade s pokynmi uvedenými v návode môže viesť k úrazu elektrickým prúdom.

1.3 Súlad s nariadením WEEE a likvidácia vyradeného produktu

Tento produkt sa vyrobil z vysokokvalitných dielov a materiálov, ktoré sa dajú opätovne použiť a sú vhodné pre recykláciu. Produkt na konci životnosti nevyhadzujte do bežného domáceho odpadu. Odvezte ho do zberného miesta pre recykláciu elektrických a elektronických zariadení. Umiestnenie najbližšieho zberného miesta vám oznámia miestne úrady.

Dodržiavanie smernice RoHS:

Produkt, ktorý ste zakúpili, spĺňa smernicu EÚ RoHS (2011/65/EÚ). Neobsahuje škodlivé ani zakázané materiály špecifikované v smernici.

Balenie produktu je vyrobené z recyklovateľných materiálov, v súlade s našou národnou legislatívou. Baliaci materiál

nelikvidujte spolu s komunálnym alebo iným odpadom. Zoberte ho na zberné miesto baliaceho materiálu, ktoré vytvorili miestne úrady.

Použitie s dymovodom

Označenia uvedené na výrobku alebo hodnoty uvedené v iných dodaných dokumentoch spolu s výrobkom boli získané v laboratórnych podmienkach podľa príslušných noriem. Tieto hodnoty sa môžu líšiť v závislosti od podmienok prevádzky a prostredia, v ktorom sa produkt používa.

Ohľadom inštalácie digestora sa poraďte s najbližším autorizovaným servisným technikom.

*Príprava na umiestnenie a elektrická inštalácia produktu je v zodpovednosti zákazníka.

VAROVANIE: Po inštalácii digestora a vetracieho kanála odstráňte ochranný povlak (ak je prítomný).

Vzdialenosť medzi nižším povrchom digestora a horným povrchom rúry/šporáka nesmie byť menšia ako 50 cm u plynových horákov a 45 cm pri elektrických platničkách.

Elektroinštaláciu poverte kvalifikovaného elektrikára.

Spotrebič nainštalujte tak, aby bola napájacia prípojka (zástrčka, zásuvka) po inštalácii ľahko dostupná.

Rozmery sa udávajú v mm.

• Napájacie napätie musí zodpovedať hodnotám na štítku, ktorý je umiestnený v digestore. Digestor zapojte do zásuvky, ktorá je v súlade s aktuálnymi smernicami, využite zástrčku, ktorú umiestnite do dostupnej oblasti. Po inštalácii; ak zariadenie nemá zástrčku (priame zapojenie do napájania) alebo keď je zástrčka mimo dosahu, použite dvojpólový spínač, ktorý zodpovedá štandardom a ktorý umožní odpojenie napájania za okolností súvisiacich s kategóriou prepätia III.

VAROVANIE: Pred opätovným zapojením digestora k zdroju napájania a kontrolou, či funguje správne, sa uistite, či je napájací kábel správne zapojený.

• Skontrolujte, či zakúpený produkt vyhovuje veľkosťou pre miesto inštalácie. V prípade, že je filter s aktívnym uhlím (*) súčasťou balenia (pozri príslušný odsek), vyberte ho. Ten bude inštalovaný iba ak chcete digestor používať ako filtračný model.
• Skontrolujte, či sa s digestorom dodáva iný materiál (napr. balenie skrutiek ( ), záručný list ( ), atď.), a ak je k pribalený, vyberte ho a uložte na iné miesto.
• Ak je to možné, vyberte voľne stojace alebo posuvné kolíky a posuňte ho tak, aby ste na zadnú stenu/strop ľahko dosiahli. Ak to nie je možné, zakryte varnú dosku alebo rúru ochrannou látkou, aby ste ich tak ochránili pred poškodením a nečistotami. Pre inštaláciu spotrebiča vyberte rovný povrch. Povrch zakryte látkou a na ňu položte všetky časti digestora a náradie na montáž.
• Okrem toho skontrolujte, či je v mieste montáže digestora k dispozícii zástrčka (po stranách oblasti pre montáž digestora) a skontrolujte, či je možné zapojenie digestora von (iba pri modeloch s nasávaním).
• Dokončite všetky činnosti súvisiace so stenou (napr. zapojenie zástrčky a/alebo otvorenie otvoru pre výpustnú hadicu).

Široké hmoždinky slúžia na upevnenie digestora na rôzne množstvo typov stien/stropov. Okrem toho musí kvalifikovaný technik potvrdiť typ materiálu steny/stropu. Stena/strop musí udržať zavesený digestor. Spotrebič nemontujte na dlaždicové, obložné alebo silikónové povrchy. Montáž vykonajte iba na stenu.

V prípade existencie panelov a/alebo bočných stien a/alebo nábytku skontrolujte, či máte dostatok miesta pre montáž digestora a že ovládací panel bude ľahko dostupný.

3 Inštalácia spotrebiča

3.2.2 Príprava montáže digestora na stenu

Nižšie uvádzame informácie nevyhnutné na prípravu miesta inštalácie digestora.

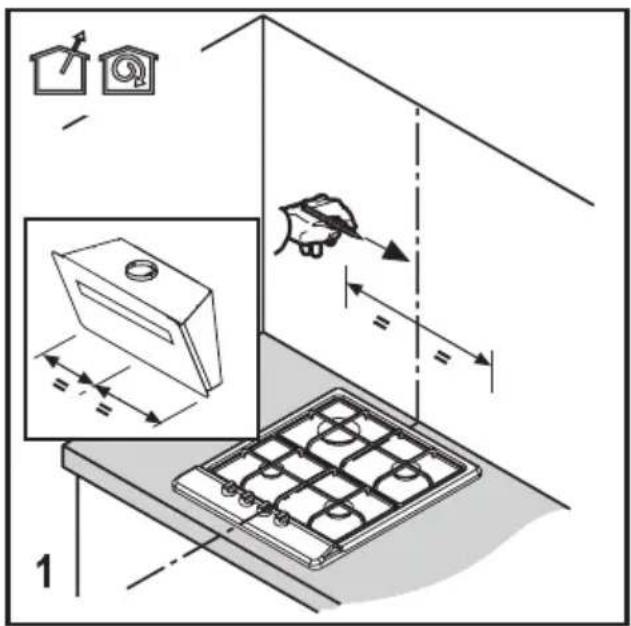

1. Označte miesto, kde bude vykonaná montáž. (Obr. 1)

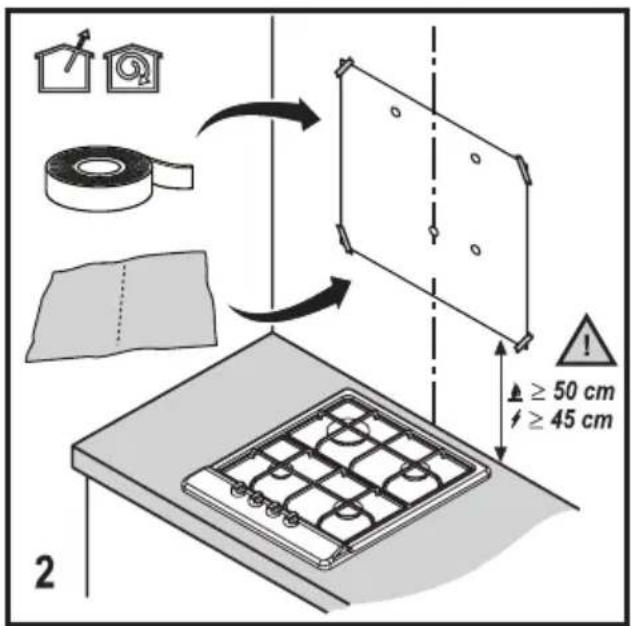

1. Upevnite šablónu pre montáž na miesto pre inštaláciu digestora. (Obr. 2)

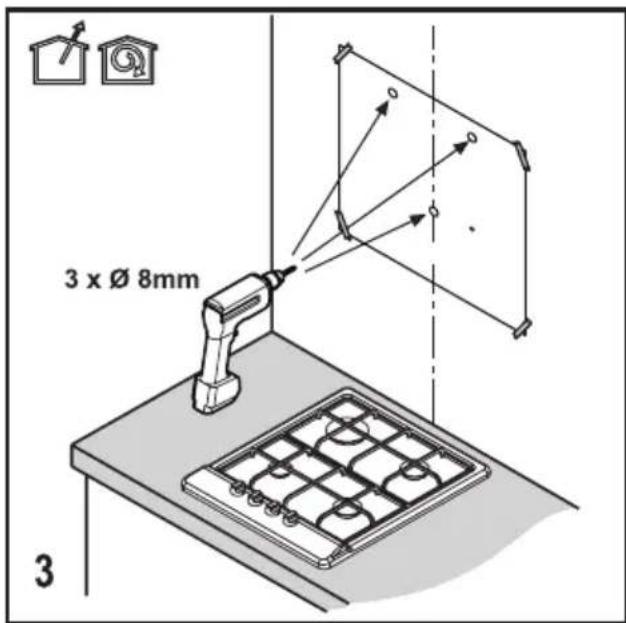

1. Vrtákom o priemere 8 mm vyvrtajte otvory na označených miestach. (Obr. 3)

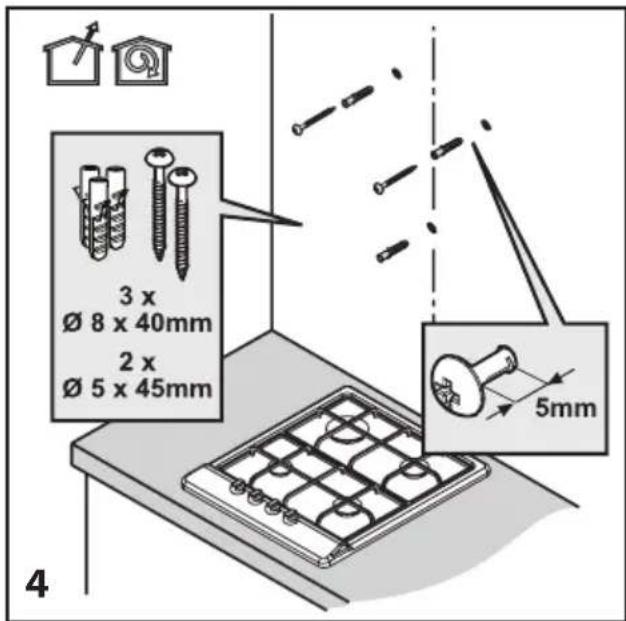

4. Do vyvŕtaných otvorov zatĺkajte kladivom 3 hmoždinky o priemere 8x40. Do zatĺkaných hmoždiniek zaskrutkujte 2 ks závesných skrutiek o priemere 5x45 mm. Medzi hlavicou skrutky a stenou musí byť 5 mm medzera. (Obr. 4)

3 Inštalácia spotrebiča

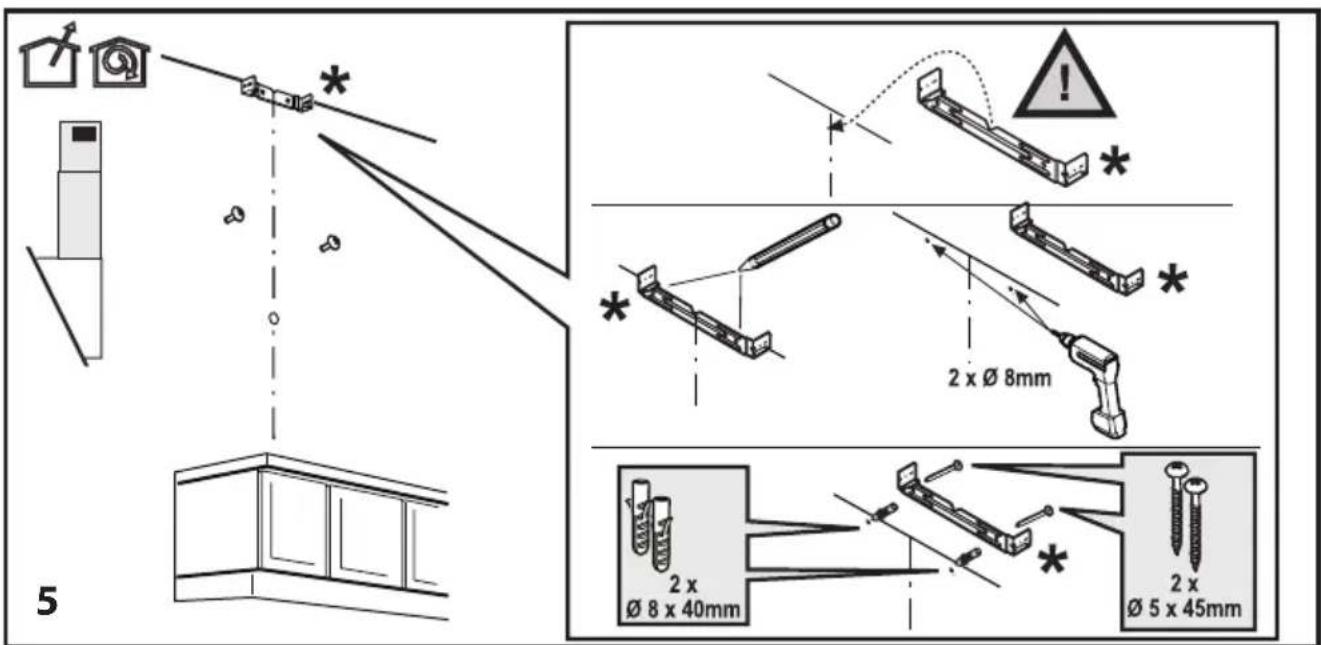

3.2.3 Montáž komína digestora

Vrtákom s priemerom 8 mm vyvŕtajte otvory na vyznačených bodoch, aby ste mohli pripevniť dosku komína. Do vyvŕtaných otvorov zatĺkte kladivom 2 hmoždinky o priemere 8x40 mm. Do zatĺčených hmoždiniek zaskrutkujte 2 ks závesných skrutiek s priemerom 5x45 mm. (Obr. 5)

3 Inštalácia spotrebiča

3.2.4 Montáž digestora na stenu

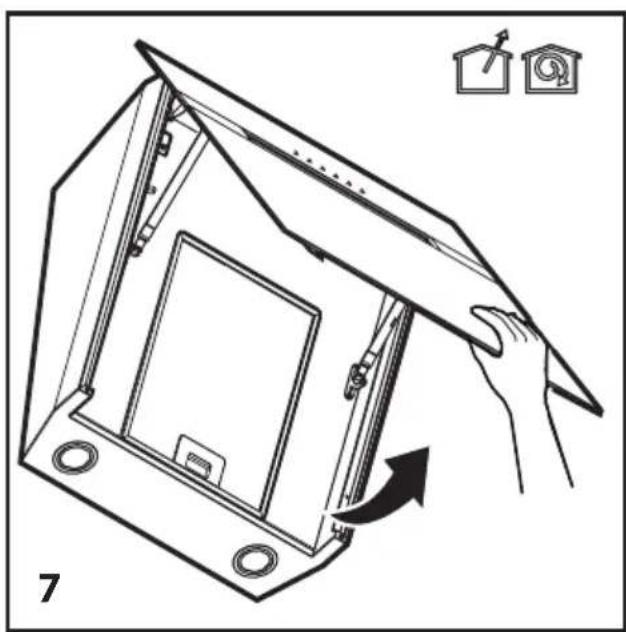

1. Odstráňte predný panel a digestor pripevnite na stenu. (Obr. 7)

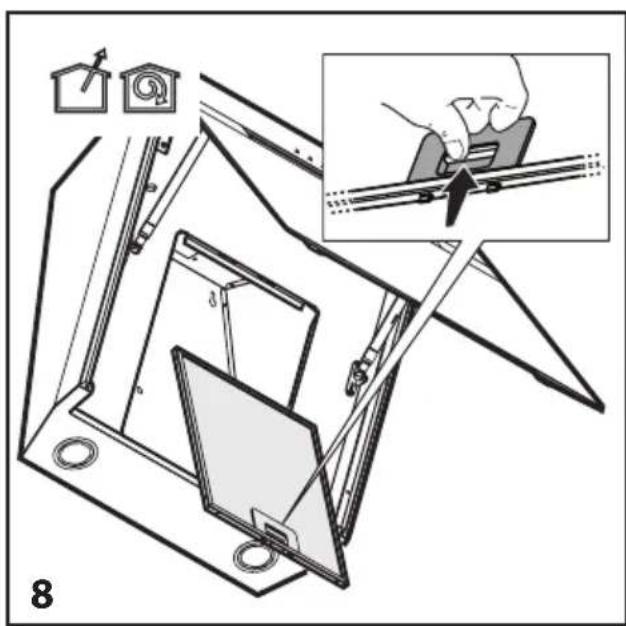

2. Vyberte filtre. (Obr. 8)

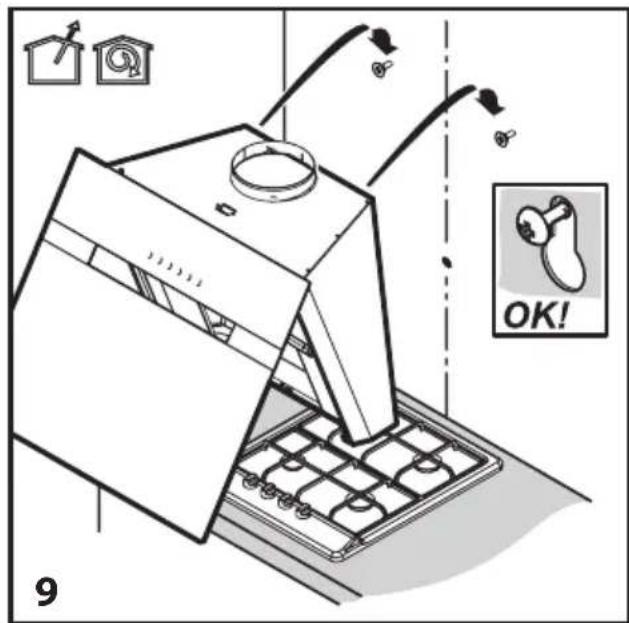

1. Digestor umiestnite tak, aby skrutky zodpovedali hlavám skrutiek. (Obr. 9)

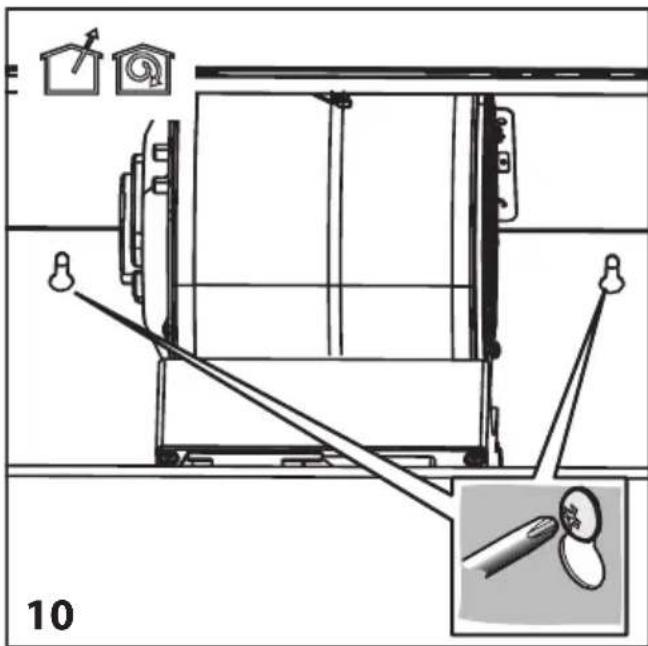

1. Utiahnite skrutky a súčasne aj digestor. (Obr. 10)

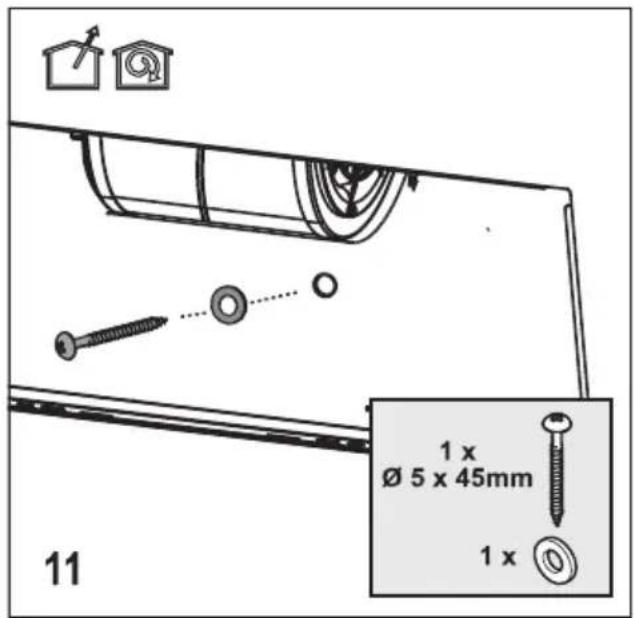

5. Na utiahnutie digestora použite podložky a utiahnite ho skrutkami o priemere 5x45. (Obr. 11)

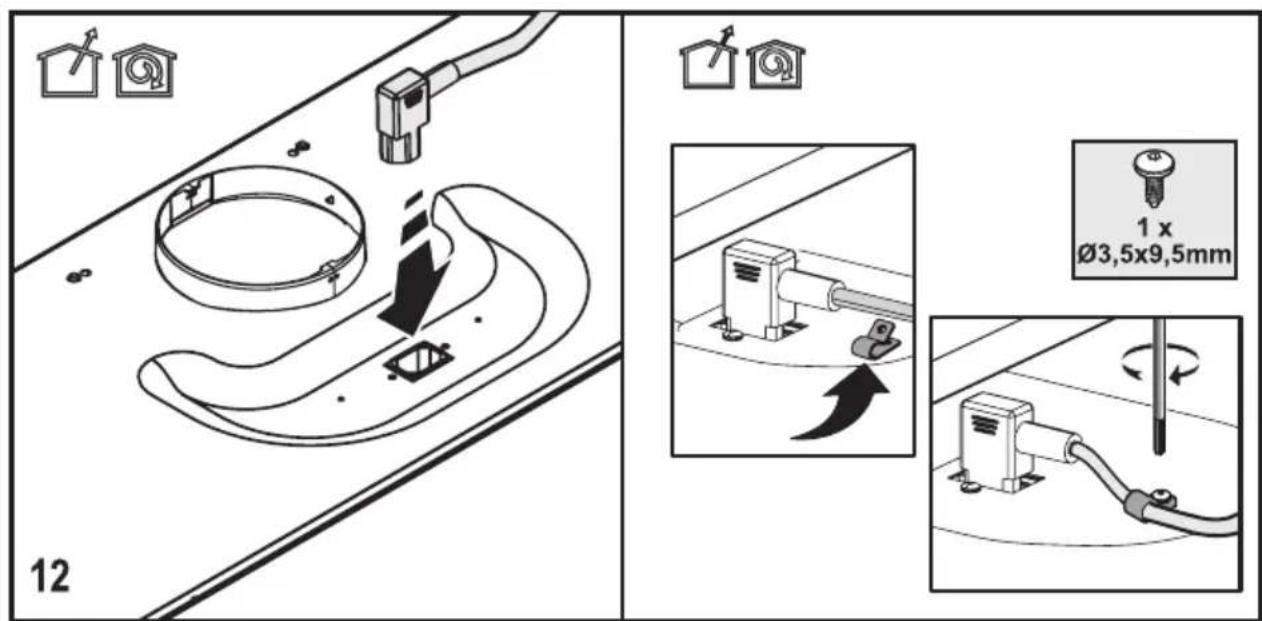

1. Zapojte napájací kábel. Na utiahnutie kábla použite skrutku o priemere 3.5x9.5. (Obr. 12)

3 Inštalácia spotrebiča

Produkt sa dodáva s deaktivovaným alarmom, ktorý sa týka filtra s aktívnym uhlím. Klávesy 1 a 2 stlačte a pridržte po dobu 3 sekúnd, aktivujte upozornenie na vyčistenie filtra s aktívnym uhlím, produkt je medzitým vypnutý. Najprv sa rozsvieti LED 1, potom LED 1 a 2, ktoré značí, že je varovanie aktivované. Stlačte a podržte klávesu 1 a 2 po dobu 3 sekúnd a deaktivujte varovanie, produkt je medzitým vypnutý. Najprv sa rozsvieti LED 1 a LED 2, potom LED 1, ktoré značí, že je varovanie aktivované.

Blikajúca LED 2 upozorňuje užívateľa na vyčistenie filtra s aktívnym uhlím. Stlačte a podržte tlačidlo ZAP./VYP. po dobu 3 sekúnd a reštartujte varovanie, zatiaľ čo je produkt spustený.

Ak ich budete používať na osvetlenie okolia / kuchyne, dôjde k zbytočnému nárastu spotreby energie a nevhodnému osvetleniu.

Z tohto dôvodu vám odporúčame, aby ste postupovali podľa uvedených pokynov. Výrobca nenesie zodpovednosť za poškodenie motora spôsobené nevhodnou údržbou alebo nedodržaním vyššie uvedených bezpečnostných opatrení.

5.2 Čistenie skleneného panelu

• Sklenený panel a sacie povrchy musia byť čistené v rovnakom intervale ako filtre.
• Na čistenie použite navlhčenú handričku a neutrálny čistiaci prostriedok.
• Vyhnite sa použitiu abrazívnych produktov. NEČISTITE ALKOHOLOM!

5.3 Filter s aktívnym uhlím (iba modely s filtrom)

Kruhový filter s aktívnym uhlím

• Jeden filter umiestnite vedľa ochranných klietok chrániacich motor, potom časť otočte v smere hodinových ručičiek. Pri demontáži časť otočte proti smeru hodinových ručičiek.

5.4 Filter mastnoty

• Zachováva čiastočky mastnoty vzniknuté počas varenia.
• Filter mastnoty sa musí čistiť mesačne (alebo filtračný systém s kontrolkou plnosti - ak je u zakúpeného modelu k dispozícii) pomocou čistiaceho prostriedku bez kyselín ručne, alebo v umývačke - pri nízkej teplote a na krátky program.
• Pri umývaní v umývačke sa môže farba filtra mierne zmeniť, ale to neovplyvní jeho filtračnú kapacitu.

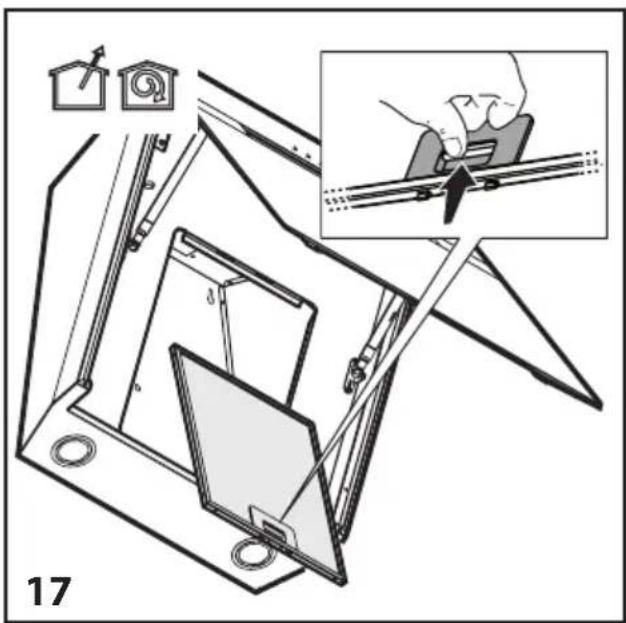

• Pre vybratie filtra stlačte uvoľňovaciu páčku. (Obr.17)

5 Čistenie a údržba

5.5 Čistenie

• Digestor nezabudajte vyčistiť bezprostredne po dokončení smaženia. Vonkajší povrch digestora vyčistite jemnou tkaninou navlhčenou v tekutom detergente. Pri čistení nikdy nepoužívajte abrazívne alebo drsné materiály.
• Na odstránenie odolnej mastnoty môžete použiť komerčne dostupné čistiace prostriedky, pričom však dodržiavajte vytlačené pokyny na produkte. Ak chcete zabrániť poškriabaniu telesa z brúsenej ocele, utierajte v smere výbrusu. V záujme zachovania povrchovej kvality produktu nepoužívajte čistiace prostriedky s obsahom kyseliny chlorovodíkovej, bielidlo ani abrazívne prášky. Použite tkaninu navlhčenú v mydlovej vode alebo špeciálny sprej na čistenie nehrdzavejúcej ocele určený na tento typ povrchov. Zo spotrebiča odstráňte ochranný povlak.

Upozornenie: V prípade nedodržiavania pokynov na čistenie a výmenu filtrov v digestore môže dôjsť k vzniku požiaru.

Ponechajte si originálny obal spotrebiča. Spotrebič prepravujte v pôvodnom obale a dodržiavajte pokyny vyplývajúce z významu prepravných značiek na pôvodnom obale.

Ak nemáte pôvodný obal:

• Na digestor neukladajte žiadne predmety. Vonkajšie povrchy chráňte pred nárazmi.
• Spotrebič zabaľte tak, aby sa pri preprave nepoškodil.

5.6 Výmena žiariviek

VAROVANIE: Skôr, ako sa dotknete žiarovky, sa uistite, že vychladla.
