Тип изделия	Декоративная кухонная вытяжка
Бренд	Beko
Модель	HCA92844WH
Электропитание	220-240 В ~ 50 Гц
Количество скоростей	3 скорости + интенсивная скорость
Интенсивная скорость (Boost)	Да, продолжительность 5 минут
Освещение	Светодиодное с регулировкой яркости (5 уровней)
Тип жирового фильтра	Металлический фильтр, моющийся в посудомоечной машине
Тип угольного фильтра	Круглый угольный фильтр, не подлежит мойке (замена каждые 4 месяца)
Минимальная высота установки (газ)	50 см над варочной поверхностью
Минимальная высота установки (электрическая)	45 см над варочной поверхностью
Диаметр воздуховода	120 мм или 150 мм
Функция сигнализации фильтра	Да, для жирового и угольного фильтра
Управление	Сенсорное (кнопки)
Материал	Щеточная нержавеющая сталь и стекло
Тип установки	Настенная, внешнее отведение или рециркуляция

Часто задаваемые вопросы - HCA92844WH BEKO

Как установить вытяжку?

Установка должна выполняться уполномоченным сервисным агентом. Следуйте инструкциям руководства. Убедитесь, что соблюдено минимальное расстояние между вытяжкой и варочной поверхностью (50 см для газа, 45 см для электричества). Используйте прилагаемый шаблон для сверления отверстий для крепления.

Какая высота между вытяжкой и варочной поверхностью?

Минимальная высота составляет 50 см для газовых варочных поверхностей и 45 см для электрических варочных поверхностей.

Как чистить жировые фильтры?

Чистите жировой фильтр каждый месяц вручную или в посудомоечной машине при низкой температуре. Используйте моющее средство без кислоты. Потяните рычаг разблокировки, чтобы снять фильтр.

Когда заменять угольный фильтр?

Заменяйте угольный фильтр не реже чем каждые 4 месяца или когда срабатывает сигнализация. Угольный фильтр не моется.

Как сбросить сигнализацию фильтра?

Чтобы сбросить сигнализацию жирового фильтра, удерживайте кнопку Вкл/Выкл нажатой в течение 3 секунд, когда вытяжка включена. Для угольного фильтра одновременно нажмите кнопки 1 и 2 на 3 секунды (вытяжка выключена), чтобы включить/отключить сигнализацию.

Как использовать интенсивную скорость?

Нажмите кнопку T3 (скорость 4), чтобы активировать интенсивную скорость на 5 минут. Светодиодный индикатор мигает. Через 5 минут вытяжка возвращается к предыдущей скорости.

Как заменить лампочки?

Прежде чем прикасаться к лампочкам, убедитесь, что они холодные. Обратитесь к уполномоченному сервисному агенту для замены. Лампочки являются встроенными светодиодами.

Что делать в случае неисправности?

Отключите прибор от сети. Свяжитесь с уполномоченным сервисным агентом. Не пытайтесь ремонтировать самостоятельно.

Можно ли использовать вытяжку без фильтра?

Нет, никогда не используйте вытяжку без алюминиевых фильтров. Фильтры защищают двигатель и предотвращают риск возгорания.

Как отрегулировать яркость освещения?

Нажмите и удерживайте кнопку T4 (освещение) более 1 секунды, чтобы перебирать 5 уровней яркости. Отпустите, чтобы выбрать нужный уровень.

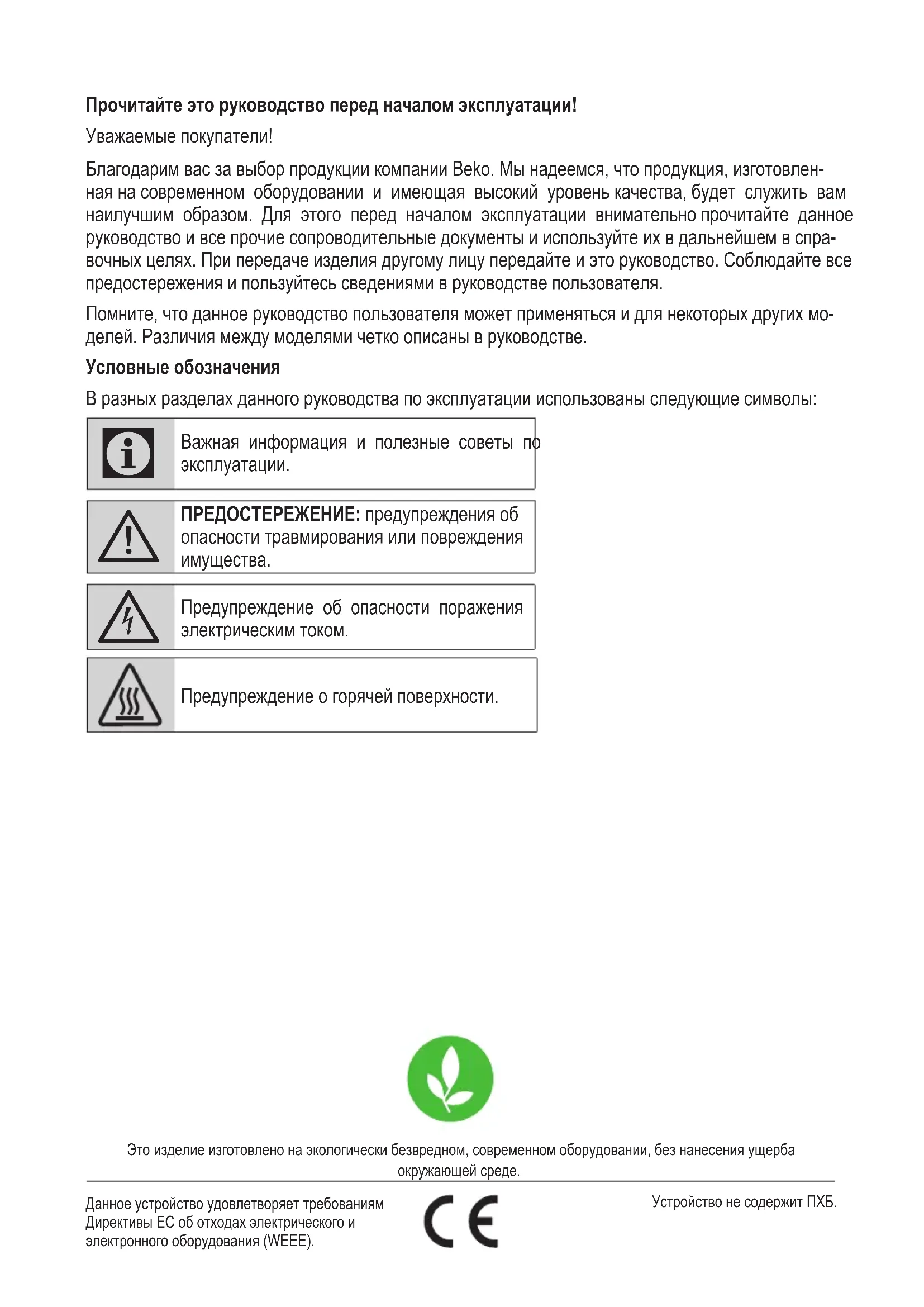

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HCA92844WH BEKO

ПРЕДОСТЕРЕЖЕНИЕ: предупреждения об опасности травмирования или повреждения имущества.

Предупреждение об опасности поражения электрическим током.

Предупреждение о горячей поверхности.

Это изделие изготовлено на экологически безвредном, современном оборудовании, без нанесения ущерба окружающей среде.

1 Важные инструкции по технике безопасности и защите окружающей среды 210-214

1.1. Общая безопасность 210 1.1.1. Электрическая безопасность 210 1.1.2. Эксплуатационная безопасность изделия 211 1.1.3. Безопасность детей 213 1.2. Назначение изделия 213 1.3. Соответствие директивам ЕС по ограничению использования вредных веществ 214

Соответствие директивам ЕС по ограничению использования вредных веществ: 214

1.4. Информация об упаковке 214

2 Технические характеристики прибора 215

3 Установка прибора 216-220

3.1. Подключение питания 216 3.2. Установка 216 3.2.1. Предназначение установки 216 3.2.2. Подготовка к креплению вытяжки к стене 218 3.2.3. Сборка вытяжной трубы 219 3.2.4. Подготовка к креплению вытяжки к стене 220

4 Эксплуатация прибора 223-224

4.1. Эксплуатация 223 4.2. Управление скоростью работы 223 4.3. Сигнал фильтра-жироуловителя 223 4.4. Сигнал угольного фильтра 223 4.5. Энергоэффективное использование 224

5 Чистка и уход 225-226

5.1. Чистка 225 5.2. Очистка стеклянной панели 225 5.3. Угольный фильтр (только для моделей с фильтрами) 225 Круглый угольный 225 5.4. Фильтр-жироуловитель 225 5.5. Чистка 226 5.6. Замена ламп 226

Важные инструкции по технике безопасности и защите окружающей среды

В этом разделе собраны правила техники безопасности, соблюдение которых позволяет избежать травмирования или материального ущерба. При несоблюдении этих правил все гарантийные обязательства аннулируются.

1.1. Общая безопасность

• Работы по установке и ремонту должны выполняться авторизованным техническим специалистом. Фирма-производитель не несет ответственности за неисправности, возникшие по вине неуполномоченных лиц. Данный электроприбор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными возможностями либо не имеющими опыта и знаний. Необходимо следить за тем, чтобы дети не играли с электроприбором.

1.1.1. Электрическая безопасность

Необходимо всегда отключать прибор от электросети во время процедур установки, технического обслуживания, очистки и ремонта. Во избежание возможных опасностей замену поврежденного шнура питания должен производить только уполномоченный производителем сервисный центр или специалист соответствующей квалификации (предпочтительно электрик) или лицо, назначенное импортером.

• Рабочее напряжение составляет 220-240 В. Не следует использовать прибор в неисправном состоянии, пока он не будет отремонтирован авторизованным техническим специалистом. Опасность поражения электрическим током! Не следует прокладывать шнур питания вблизи конфорок. В противном случае может возникнуть пожар, поскольку шнур питания быстро плавится.

Важные инструкции по технике безопасности и защите окружающей среды

Запрещено включать телевизоры в розетку, пока установка не будет полностью завершена. Для получения оптимальных характеристик длина внешнего проводника не должна превышать 4 м. Не следует сгибать проводник под прямым углом (90°) более 2 раз; его диаметр должен составлять не менее 120 мм. Следует отключать прибор от сети питания, прежде чем выполнять какие-либо работы с его внутренними частями. Включайте прибор только в розетку с заземляющим контактом.

1.1.2. Эксплуатационная безопасность изделия

• Для подключения дымохода к вытяжке можно использовать трубу диаметром 120 мм или 150 мм. Не следует подключаться к дымоходам, соединенным с плитами, выходным вентиляционным шахтам или к дымоходам над высоким пламенем.

Необходимо соблюдать правила, установленные регулирующими органами, в отношении выпуска отработанного воздуха. Расстояние между нижней поверхностью вытяжки и верхней поверхностью плиты/печи должно быть не менее 50 см для газовых горелок и 45 см для электрических. Не следует использовать вытяжку без алюминиевых фильтров. Также не следует снимать фильтры, когда вытяжка работает. Ни в коем случае не следует прикасаться к лампам вытяжки после продолжительного времени работы. Горячие лампы могут обжечь руку. Следует избегать высокого пламени под вытяжкой. В противном случае частицы масляного фильтра могут воспламениться и привести к пожару. Конфорки необходимо включать только после установки на них кастрюль или сковородок. В противном случае повышенный нагрев может привести к деформации некоторых частей вытяжки.

Важные инструкции по технике безопасности и защите окружающей среды

• Прежде чем снять кастрюли или сковороды, следует выключить конфорки. Следует избегать огнеопасных материалов под вытяжкой. Во время жарки масло может воспламениться. Поэтому следует соблюдать осторожность в отношении одежды и штор. Во время жарки не следует оставлять пищу без присмотра; в противном случае горячее масло может стать причиной пожара.
• Если не чистить вытяжку с указанной периодичностью, существует опасность возникновения пожара. Следует соблюдать крайнюю осторожность и всегда надевать перчатки во время чистки вытяжки. Мы советуем запускать вытяжку на пару минут до начала приготовления пищи для увеличения мощности всасывания. Таким образом, достигается постоянная и стабильная мощность всасывания при возникновении испарений.

После окончания приготовления пищи следует дать вытяжке поработать в течение 15 минут, чтобы удалить испарения и запахи, образовавшиеся во время приготовления. Во время использования вытяжки, особенно вместе с газовыми плитами, необходимо убедиться, что помещение вентилируется свежим воздухом. Необходимо, чтобы вытяжка не была подключена к дымоходам, которые используются электрическими приборами. (Например: дымоход обогревателя). Одновременное и корректное использование вытяжки и других устройств, требующих воздуха для работы, возможно только при низком давлении 4 Па (0,04 мбар), что предотвращает обратное всасывание газа. Это достигается только за счет поступления воздуха из открытых проемов (двери, окна, вентиляционные отверстия и т. п.). Уделите особое внимание хорошему притоку воздуха. Дымоход, обеспечивающий забор или выпуск воздуха, недостаточен для данных целей.

Важные инструкции по технике безопасности и защите окружающей среды

1.1.3. Безопасность детей

• Упаковочные материалы представляют опасность для детей. Упаковочные материалы следует хранить в безопасном, недоступном для детей месте.
• Электроприборы представляют опасность для детей. Не следует допускать детей близко к прибору. Не следует разрешать детям играть с прибором. Данным электроприбором могут пользоваться дети в возрасте от 8 лет и лица с ограниченными физическими, сенсорными или умственными возможностями или лица, не имеющие нужных знаний и опыта, если они находятся под надзором касательно безопасного пользования продукцией, получили соответствующие инструкции и понимают риски пользования прибором. Не позволяйте детям играть с прибором. ВНИМАНИЕ! Доступные для прикосновения части прибора могут нагреваться при использовании с устройством для приготовления пищи.

1.2. Назначение изделия

Этот прибор предназначен для бытового применения. Прибор не подходит для коммерческого использования и не должен использоваться в целях, отличных от целевого назначения. - Производитель не несет ответственности за какие-либо повреждения, возникшие в результате неправильного использования или обращения с прибором. Срок эксплуатации прибора составляет 10 лет. В течение этого времени обеспечивается наличие запасных частей, необходимых для корректного функционирования прибора. - ПРЕДОСТЕРЕЖЕНИЕ: нарушение затягивания винтов, описанного в данных инструкциях, может привести к угрозе поражения электрическим током.

1

Важные инструкции по технике безопасности и защите окружающей среды

1.3. Соответствие Директиве WEEE и утилизация продукта

Данное изделие соответствует требованиям Директивы по утилизации отходов электрического и электронного оборудования (2012/19/EC). Изделие содержит символ отходов электрического и электронного оборудования (WEEE).

Это изделие изготовлено из высококачественных материалов и компонентов, которые пригодны для повторного использования и подлежат вторичной переработке. После окончания срока эксплуатации не выбрасывайте это изделие с обычными бытовыми и прочими отходами. Его следует сдать в центр сбора отходов электрического и электронного оборудования. О местонахождении ближайшего центра сбора отходов можно узнать в местных органах власти.

Соответствие Директиве ЕС по ограничению использования вредных веществ:

Приобретенное вами изделие соответствует требованиям Директивы по ограничению использования вредных веществ (2011/65/EC). Оно не содержит указанных в Директиве вредных веществ и запрещенных материалов.

1.4. Информация об упаковке

Упаковка прибора изготовлена из материалов, пригодных для вторичной обработки, в соответствии с государственными

стандартами. Не выбрасывайте упаковочные материалы вместе с бытовыми или другими отходами. Отнесите их в пункты приема упаковочных материалов, учрежденные местными органами власти.

2 Технические характеристики прибора

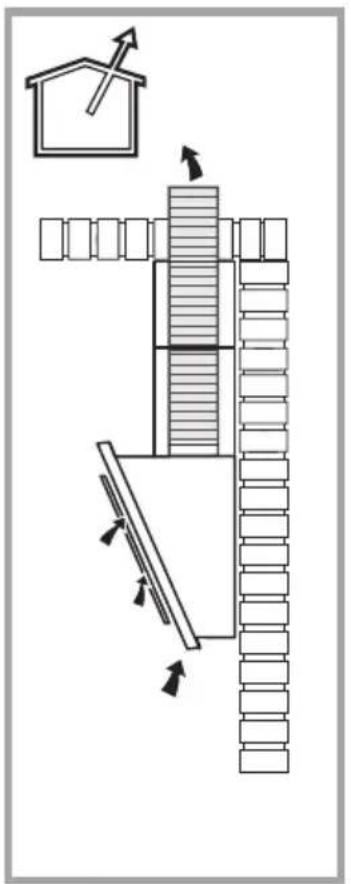

Использование с подключением к дымоходу

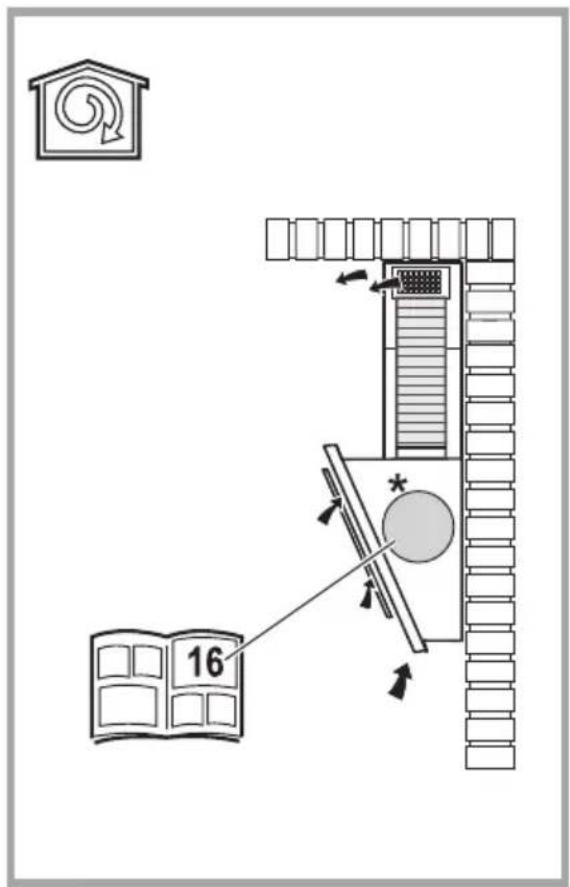

Использование с угольным фильтром

Значения, указанные на маркировке электроприбора и/или в сопроводительных документах к нему, получены в лабораторных условиях согласно требованиям соответствующих стандартов. Фактические значения могут отличаться в зависимости от режима эксплуатации прибора и условий окружающей среды.

3. Установка прибора

Чтобы установить вытяжку, необходимо обратиться к ближайшему авторизованному техническому специалисту.

Ответственность за подготовку места для прибора и его электромонтаж несет покупатель.

ПРЕДОСТЕРЕЖЕНИЕ: Необходимо снять защитную пленку (при ее наличии) с вытяжки и поверхности дымохода после установки.

Расстояние между нижней поверхностью вытяжки и верхней поверхностью конфорки должно быть не менее 50 см для газовых конфорок и 45 см — для электрических.

3.2.4. Повторное крепление вытяжки к стене

• При образовании значительного количества испарений на кухне используйте высокую мощность всасывания. Рекомендуется, чтобы всасывающий узел вытяжки включался за 5 минут перед началом приготовления и работал в течение 15 минут после окончания.

4.2. Управление скоростью работы

T1. Кнопка Вкл./Выкл. Если прибор выключен, включите его. Если устройство работает на полном уровне скорости, отключите его. T2. Запускает устройство на скоростях 1, 2 и 3.

Запускает устройство на уровне скорости 1. Загорится светодиод 1. Запускает устройство на уровне скорости 2. Загорится светодиод 2. Запускает устройство на уровне скорости 3. Загорится светодиод 3.

T3. Запускает устройство на уровне скорости 4 на 5 минут. Если прибор работает на полном уровне скорости (1, 2, 3), при нажатии этой кнопки светодиод текущей скорости загорается белым светом, а светодиод уровня скорости 4 начинает мигать. После 5 минут работы на уровне скорости 4 светодиод выключается, а изделие выходит из режима максимальной скорости. Если кнопка уровня скорости 4 нажата после 5 минут, изделие также выходит из режима максимальной скорости.

T4. Кнопка лампы Вкл./Выкл. Коротко нажмите кнопку для вкл./выкл. лампы. Нажмите и удерживайте более 1 секунды для выбора одного из 5 уровней яркости.

4.3. Сигнал фильтра-картриджа

Мигание светоиндикатора 1 предупреждает пользователя о необходимости очистить металлический фильтр. Сигнал тревоги означает, что пора чистить фильтр-жироуловитель. Нажмите и удерживайте кнопку ВКЛ./ВЫКЛ. в течение 3-х секунд для возобновления предупреждающего сигнала, когда изделие работает. Светоиндикатор 1 прекратит мигать.

4.4. Сигнал угольного фильтра

Изделие поставляется с деактивированным угольным фильтром. Нажмите и удерживайте кнопки 1 и 2 в течение 3-х секунд для активации предупреждающего сигнала об очистке угольного фильтра, когда изделие выключено. Сначала загорится светоиндикатор 1, а потом светоиндикатор 2, показывая, что предупреждающий сигнал активирован. Нажмите и удерживайте кнопки 1 и 2 в течение 3-х секунд для деактивации предупреждающего сигнала, когда изделие выключено. Сначала загорится светоиндикатор 2, а потом светоиндикатор 1, показывая, что предупреждающий сигнал деактивирован.

Мигание светоиндикатора 2 предупреждает пользователя о необходимости очистить угольный фильтр. Нажмите и удерживайте кнопку ВКЛ./ВЫКЛ. в течение 3-х секунд для возобновления предупреждающего сигнала, когда изделие работает.

Если оповещения от металлических и угольных фильтров активны одновременно, то их сброс/сброс должен осуществляться отдельно для каждого предупреждения.

4.5. Энергоэффективное использование.

Во время эксплуатации вытяжки следует отрегулировать уровень скорости в соответствии с интенсивностью запаха и образованием испарений, чтобы избежать ненужного потребления энергии. Следует использовать низкие уровни скорости в нормальных условиях (1-2) и высокие уровни скорости (3-4) при появлении более интенсивного запаха и более высокой концентрации пара. - Лампы на вытяжке предназначены для освещения варочной поверхности. Их использование для освещения пространства/кухни приведет к излишнему энергопотреблению и недостаточной освещенности.

5.1. Чистка

• Перед чисткой или обслуживанием необходимо отключить прибор от электросети, или выключить главный выключатель, или ослабить/отключить предохранитель, который подает питание к вытяжке.
• Вытяжка нуждается в регулярной внешней и внутренней чистке (по крайней мере, с частотой очистки фильтров-жироуловителей). Очищать вытяжку следует при помощи ткани, смоченной раствором теплой воды и нейтрального чистящего средства. Не используйте абразивные материалы. НЕ ИСПОЛЬЗУЙТЕ АЛКОГОЛЬ!

ПРЕДОСТЕРЕЖЕНИЕ: Несоблюдение базовых инструкций по очистке вытяжки и замене фильтров может привести к пожару.

• Поэтому рекомендуем придерживаться указанных инструкций.
• ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА МЕХАНИЧЕСКИЙ УЩЕРБ ИЛИ УЩЕРБ ОТ ПЛАМЕНИ, ВЫЗВАННЫЙ НЕПРАВИЛЬНЫМ ОБСЛУЖИВАНИЕМ ИЛИ НЕСОБЛЮДЕНИЕМ ВЫШЕУКАЗАННЫХ РЕКОМЕНДАЦИЙ.

5.4. Фильтр-жироуловитель

• Улавливает частицы жира, образующиеся во время приготовления пищи.
• Фильтр-хироуловитель следует очищать ежемесячно (или следить за индикатором засорения фильтра, при наличии последнего в приобретенной модели) вручную при помощи не содержащих кислоту средств или в посудомоечной машине, выбрав короткую программу с низкой температурой.

5 Чистка и уход

• При мытье в посудомоечной машине фильтр может немного выцвести, но это не повлияет на его функциональность.

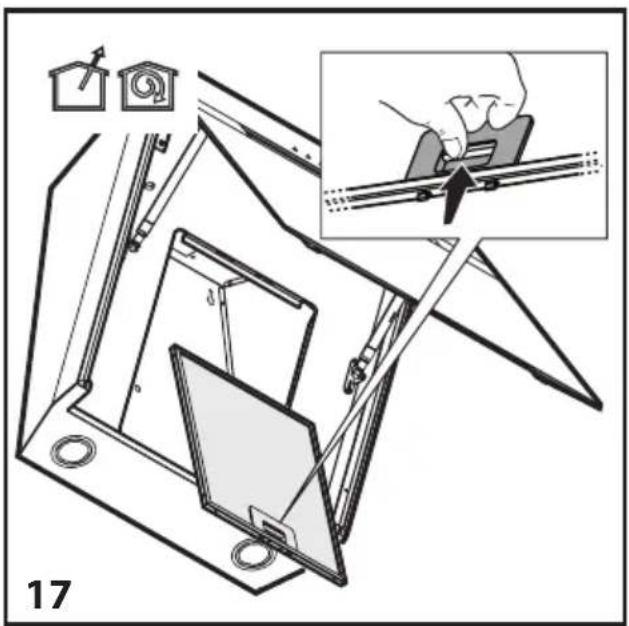

• Чтобы извлечь пробоотборник, потяните за освобождающий пружинный рычаг. (Рисунок 17)

Не следует использовать чистящие средства, содержащие соляную кислоту, отбеливатели или абразивные порошки, чтобы сохранить качество поверхности прибора. Используйте ткань, смоченную в мыльной воде, или специальные средства для очистки поверхностей из нержавеющей стали. Следует снять защитную пленку с вытяжки.
