HCA92844WH - Dunstabzugshaube BEKO - Kostenlose Bedienungsanleitung

Technische Merkmale	Dekorativer Wandhaube, Breite 90 cm, Abluft- oder Umluftbetrieb
Maximale Luftleistung	650 m³/h
Leistungsstufen	3 Leistungsstufen + Intensivmodus
Fettfilter	Metallfilter, spülmaschinengeeignet
Beleuchtung	LED-Beleuchtung
Abmessungen (B x H x T)	90 x 60 x 45 cm
Gewicht	12 kg
Verwendung	Ideal für offene Küchen, einfach zu bedienen mit Touch-Bedienung
Wartung	Regelmäßige Reinigung des Fettfilters, Austausch des Aktivkohlefilters (bei Umluftbetrieb)
Sicherheit	Schutz vor Überhitzung, entspricht den elektrischen Sicherheitsnormen
Allgemeine Informationen	2 Jahre Garantie, Energieeffizienzklasse C

Häufig gestellte Fragen - HCA92844WH BEKO

Wie reinige ich die Filter der BEKO HCA92844WH Dunstabzugshaube?

Um die Filter zu reinigen, nehmen Sie sie vorsichtig aus der Haube heraus. Waschen Sie sie mit warmem Seifenwasser oder geben Sie sie in die Spülmaschine. Stellen Sie sicher, dass sie vollständig trocken sind, bevor Sie sie wieder einsetzen.

Die Haube lässt sich nicht einschalten, was soll ich tun?

Überprüfen Sie, ob die Haube richtig an eine funktionierende Steckdose angeschlossen ist. Stellen Sie auch sicher, dass der Sicherungsautomat nicht ausgelöst hat. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie laut ist die BEKO HCA92844WH Dunstabzugshaube?

Der Geräuschpegel der Haube beträgt im Normalbetrieb 58 dB. Dies entspricht einem angemessenen Geräuschpegel für den Einsatz in der Küche.

Wie stelle ich die Geschwindigkeit der Haube ein?

Verwenden Sie die Bedientasten an der Vorderseite der Haube, um die Absauggeschwindigkeit einzustellen. In der Regel sind mehrere Leistungsstufen verfügbar.

Wie hoch ist die Absaugleistung der Haube?

Die Absaugleistung der BEKO HCA92844WH Haube beträgt 650 m³/h, was sie effektiv macht, um Gerüche und Dampf beim Kochen zu entfernen.

Wie installiere ich die BEKO HCA92844WH Haube?

Befolgen Sie die Installationsanleitung im Handbuch. Stellen Sie sicher, dass die Haube in der richtigen Höhe über dem Kochfeld montiert ist und bei Bedarf an einen Luftabzug angeschlossen wird.

Welche Lampentypen kann ich für die Beleuchtung der Haube verwenden?

Die BEKO HCA92844WH Haube verwendet LED-Lampen mit 1,5 W für die Beleuchtung. Ersetzen Sie sie durch Lampen desselben Typs, um eine ordnungsgemäße Funktion zu gewährleisten.

Hat die Haube eine Umluftfunktion?

Ja, die BEKO HCA92844WH Haube kann im Umluftmodus mit Aktivkohlefiltern betrieben werden. Ersetzen Sie diese Filter regelmäßig, um die Effizienz zu erhalten.

Was soll ich tun, wenn die Haube unangenehme Gerüche abgibt?

Überprüfen Sie, ob die Fett- und Aktivkohlefilter sauber und funktionsfähig sind. Reinigen oder ersetzen Sie sie bei Bedarf. Stellen Sie außerdem sicher, dass die Haube gut belüftet ist.

Wie erkenne ich, wann die Filter ausgetauscht werden müssen?

Es wird empfohlen, die Fettfilter alle 3 Monate und die Aktivkohlefilter alle 6 Monate je nach Nutzung zu wechseln. Wenn Sie eine verminderte Absaugleistung feststellen, ist es Zeit für einen Filterwechsel.

BEDIENUNGSANLEITUNG HCA92844WH BEKO

Bitte zunachst diese Anleitunglesen!

Sehr geehrte Kundin, sehr geehrter Kunde,

Danke, dass Sie sich für ein Produkt der Marke Beko entschieden haben. Wir hoffen, dass Sie mit diesen Produkt, das mit den höchsten Qualitätsanforderungen und der modernsten Technologie hergestellt wurde, Beste Ergebnisse erzielen.itte lessen Sie diese gesamte Bedienungsanleitung und alle anderen Begleitdokumente aufmerksam, bevor Sie das Produkt verwenden; bewahren Sie sie zum künftigen Nachschlagen safer auf. Wenn Sie das Produkt an einen Dritten weitergeben, handigen Sieitte auch diese Anleitung aus. Befolgen Sie alle Warnhinweise und Informationen in dieser Anleitung.

Bitte denken Sie daran, dass diese Anleitung auch für eine andere Modelle erstellt wurde. Unterschiede zwischen den Modellen werden in der Anleitung klar und deutlich beschrieben.

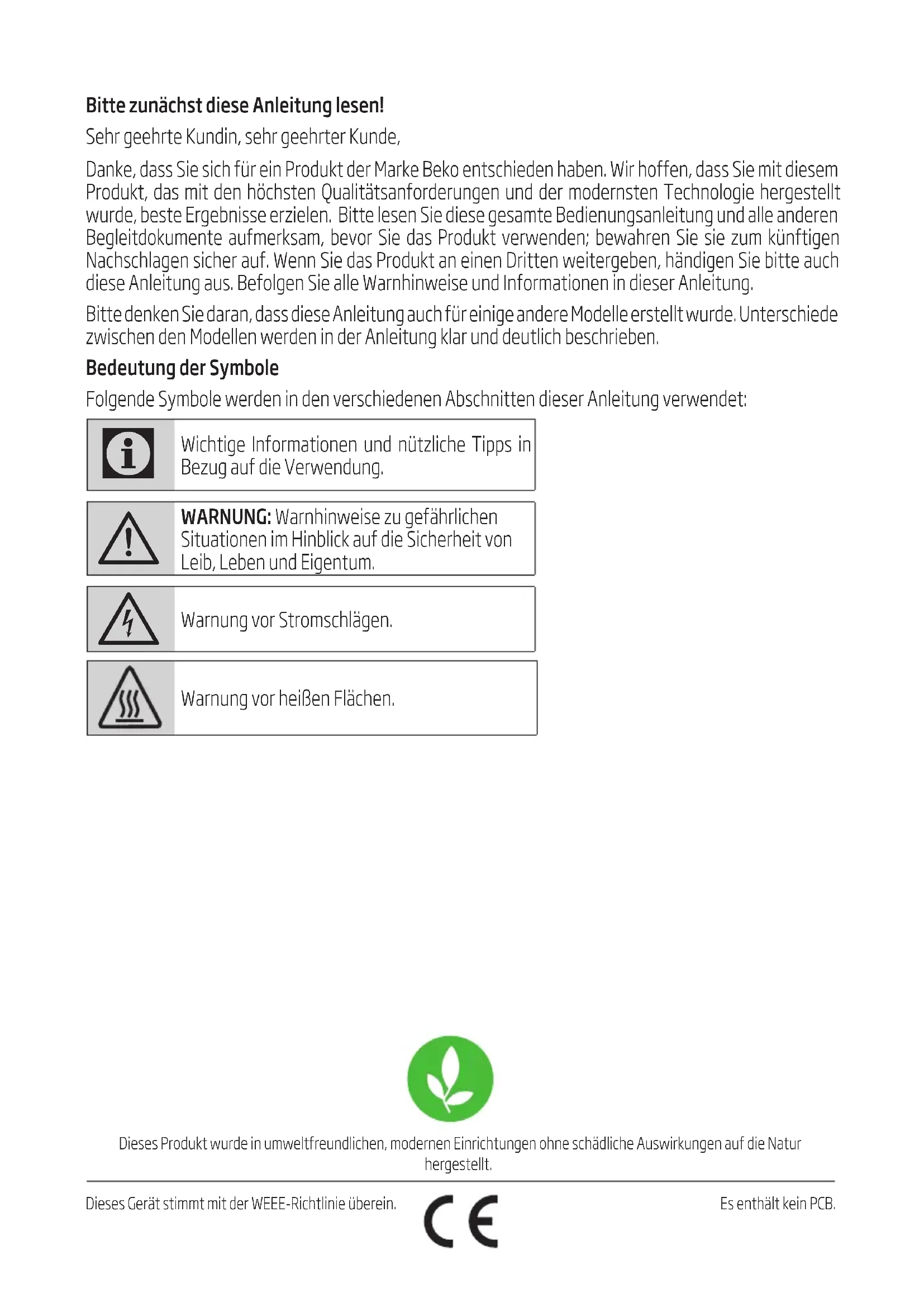

Bedeutung der Symbole

Folgende Symbole werden in den verschiedene Abschnitten dieser Anleitung verwendet:

Wichtige Informationen und nützliche Tipps in Bezug auf die Verwendung.

WARNING: Warnhinweise zu gefährlichen Situationen im Hinblick auf die Sicherheit von Leib, Leben und Eigentum.

Warning vor Stromschlagen.

Warning vor bereits Flächen.

Dieses Produkt wurde in umweltfreundlichen, modernen Einrichtungen ohne schädliche Auswirkungen auf die Natur hergestellt.

1 Wichtige Sicherheits- und Umweltanweisungen 21-24

1.1 Allgemeine Sicherheit 21
1.1.1 Elektrische Sicherheit 21
1.1.2 Produktionsicherheit 22
1.1.3 Sicherheit von Kindern 23
1.2 ZweckmäBiger Gebrauch 24
1.3 Konformität mit WEEE-Richtlinie und Entsorgung von Altgeräten 24
1.4 Informationen zur Verpackung 24

2 Technische Daten des Gerätes 25

3 Gerät installmenten 26-30

3.1 Elektrischer Anschluss 26
3.2 Installation 26
3.2.1 Bevor Sie beginnen: 26
3.2.2 Vorbereitungen für die Montage der Dunstabzugshaube an der Wand 27
3.2.3 Dunstabzugsschacht montieren 29
3.2.4 Dunstabzugshaube an der Wand montieren ..30

4 Gerätbedienen 33-34

4.1 Bedienung 33
4.2 Stufen steuern 33
4.3 Fettfilteralarm 33
4.4.4 Kohlefilteralarm 33
4.5 Energieeffiziente Benutzung: 34

5 Reinigung und Wartung 35-36

5.1 Reinigung 35
5.2 Glasblende reinigen 35

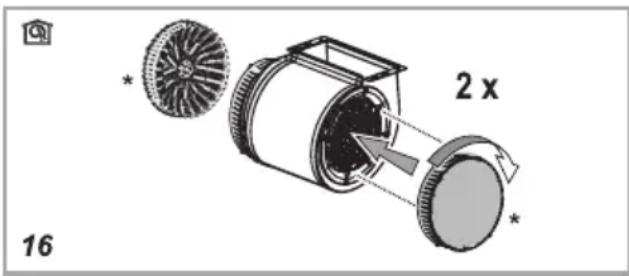

5.3 Kohlefilter (nur bei Modellen mit Filter) 35
Runder Kohlefilter. 35
5.4 Fettfilter 35
5.5 Reinigung 36
5.6 Lampen austauschen 36

1

Wichtige Sicherheits- und Umweltanweisungen

Dieser Abschnitt enthalt
Sicherheitsanweisungen, die beim Schutz vor Personen-und Sachschäden halten.
Bei Nichtbeachtung dieser Anweisungen erlischt die gewährte Garantie.

1.1 Allgemeine Sicherheit

• Lassen Sie Installations- und Reparaturarbeiten immer von einem autorisierten Servicedienst durchfuhren. Der Hersteller übernimmt keine Haftung für Schäden, die von unauthorisierten Personen verursacht wurden.
• Dieses Gerätarf nicht von Personen (einschließlich Kindern) benutzt werden, die unter körperlichen oder geistigen Einschränkungen leiden oder denen es an der nötigen Erfahrung im Umgang mit solchen Geräten mangelt. Kinder sollenn soweit beaufsichtigt werden, dass sie nicht mit dem Gerät speilen.

1.1.1 Elektrische Sicherheit

• Trennen Sie das Gerät bei Installations-, Wartungs-, Reinigungs- und Reparaturarbeiten immer von der Stromversorgung.

• Falls das Netzkabel defekt ist, solltes vom Hersteller, Kundendienst oder einerähnlich qualifizierten Person (idealerweise einem Elektriker) bzw. einer vom Importeur genommen Person ersetzt werden.
  Die Betriebsspannung beträgt 220 bis 240 Volt.

• Falls das Gerät einen Fehler aufweist, damit es erst nach Reparatur durch den autorisierten Servicedienst wieder in Betrieb genommen werden. Es besteht Stromschlaggefahr!
• Netzkabel nicht in der Höhe von Kochfeldern verlegen. Andernfalls kann das Netzkabel einen Brand verursachen, da es leicht schmilzt.
  Die Dunstabzugshaube niemals vor Abschluss der Installation an die Stromversorgung anschließen.
• Zur Erzielung optimaler Leistung darauf der Abzug nicht länger als 4 m sein. Er darauf nicht mehr als 2 rechte Winkel (90°) zahlen und sein Durchmesser muss mind. Ø 120 mm betragen.
• Trennen Sie das Gerät vor jeglicher Handhabung der internen Teile des Gerätes von der Stromversorgung.

1

Wichtige Sicherheits- und Umweltanweisungen

• Verwenden Sie das Gerät nur mit einer geerdeten Steckdose.

1.1.2 Produktsicherheit

• Sie können ein Rohr mit einem Durchmesser von 120 oder 150 mm am Abluftanschluss der Dunstabzugshaube verwenden.
• Keine Verbindungen zu Schächten herstellen, die mit Öfen, Abluftschächten oder Kaminen mit aufsteigenden Flammen verbunden sind. Beachten Sie behörliche Richtlinien zur Ableitung von Abluft.
• Der Abstand zwischen der Unterkante der Dunstabzugshaube und der Oberkante des Herdes/Ofens sollte nicht weniger als 50 cm bei Gasherden und 45 cm bei Elektroherden betragen.
• Dunstabzugshaube nicht ohne Aluminiumfilter betreiben; Filter nicht entfernen, während die Dunstabzugshaube in Betrieb ist.

• Lampen der Dunstabzugshaube niemals berühren, wenn sich das Gerät bereits längerere Zeit in Betrieb befindet. Die Lampen können heiß sein und Verbrennungen verursichen.

• Vermeiden Sie hohe Flammen unter dem Gerät. Andernfalls können sich im Aluminiumfilter gesammelte Partikel entzüden und einen Brand verursachen.

• Schalten Sie Kochfelder erst ein, nachdem Sie Kochgeschirr darauf gestellt haben. Andernfalls kann die steigende Temperatur bestimmte Teile Ihrches Produktes verformen.
• Schalten Sie die Kochfelder ab, bevor Sie das Kochgeschirr herunternehmen.
• Vermeiden Sie entflammbare Materialien unter der Dunstabzugshaube.
• Öl kann sich beim Braten entzünden.
  Achten Sie daher weitere auf Kleidung und Vorhänge.
• Lassen Sie das Kochgerät niemals unbeaufsichtigt, während Sie braten; heiBes Öl kann Feuer fangen.
• Falls die Dunstabzugshaube nicht in den angegebenen Intervallen gereinigt wird, besteht Brandgefahr.
• Seien Sie bei der Reinigung der Dunstabzugshaube extrem vorsichtig,/TRagen Sie Handschuhe.
• Zur Steigerung der Saugleistung empfehlen wir Ihnen, das Gerät einige Minuten vor Beginn des Kochens oder Bratens in Betrieb zunehmen.

1

Wichtige Sicherheits- und Umweltanweisungen

Dadurch erhalten Sie eine kontinuierliche und stabile Saugleistung, sobald Kuchendünste entstehen.

• Dunstabzugshaube nach Abschluss des Kochens oder Bratens 15 Minuten weiterlaufen setzen, damit Gerüche und Kuchendünste halten.
• Achten Sie bei der Benutzung der Dunstabzugshaube - insbesondere in Verbindung mit Gasherden - auf eine ausreichende Frischluftzufuhr.
• Achten Sie darauf, das Gerät nicht an Abzugsschächte anzuschreiben, die von nicht elektrischen Geräten verwendet werden. (Bsp.: Heizungsschacht)
• Die gemeinsame Verwendung der Dunstabzugshaube und eines weiteren, Luft ansaugenden Geräts ist nur möglich, wenn ein geringerer Druck von 4 Pa (0,04 mbar) erreicht und dadurch die Resorption des Gases vermieden wird. Dies kann nur dadurch erreicht werden, dass Luft durch nicht abgedeckte Öffnungen (Tür, Fenster, Luftungsöffnungen oder andere technische Messungen) einströmt. Achten Sie daraufuf, dass ausreichend Luft zugeführrt wird. Ein Schacht, der den Luftin- und -austritt ermöglich, ist für diesen Zweck nicht ausreichend.

1.1.3 Sicherheit von Kindern

• Verpackungsmaterialien können für Kinder gefährlich sein. Bewahren Sie Verpackungsmaterialien an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Elektrische Geräte können für Kinder gefährlich sein. Halten Sie Kinder stets vom Produkt fern. Verbieten Sie Kindern, mit dem Gerät zu speilen.
• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung verwendet werden, sofern sie im Hinblick auf eine sichere Benutzung des Gerätes beaufsichtigt werden oder entsprechend angeleitet wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen.
  ACHTUNG: Zugängliche Teile konnen sich bei der Verwendung mit dem Kochgerät aufheizen.

1

Wichtige Sicherheits- und Umweltanweisungen

1.2 Zweckmäßiger Gebrauch

• Dieses Gerät ist für den privaten Gebrauch bestimmt. Es eignet sich nicht zumCOMMERZellen Einsatz und darf nicht zweckentfremdet verwendet werden.
• Der Hersteller haftet nicht für Schäden aufgrund von unsachgemäßer Benutzung oder Handhabung.
  Die Betriebslebenszeit des Gerätes beträgt 10 Jahre. Dies entspricht dem Verfügbarkeitszeitraum von Ersatzteilen, damit das Produkt richtig Funktioniert.
• WARNING: Falls Sie die Schrauben nicht entsprechend den Anweisungen in der Anleitung befestigen, konnen elektrische Gefahren entstehen.

1.3 Konformität mit WEE-Richtlinie und Entsorgung von Altgeräten

Dieses Produkt stimmt mit der europäischen WEEE-Richtlinie überin (2012/19/EU). Dieses Produktträgt ein Klassifizierungssymbol für elektrische und elektronische Altgeräte (WEEE).

Dieses Produkt wurde aus hochwertigen Teilen und Materialien hergestellt, die wiederverwendet werden können und zum Recycling geeignet sind. Altgeräte)dürfen nicht über den normalen Hausmüll oder anderen Müll entsorgt werden. Geben Sie das Gerät bei der Sammelstelle für das Recycling von elektrischen und elektronischen Geräten ab.itte informieren Sie sich bei ihren örtlichen Behörden nach diesen Sammelstellen.

Konformität mit der RoHS-Richtlinie:

Das von Ihnen erworbene Produkt stimmt mit der europäischen RoHS-Richtlinie (2011/65/EU) überin. Es enthalt keine in der Richtlinie angegebenen gefährlichen und verbotenen Materialien.

1.4 Informationen zur Verpackung

Die Verpackung des Produkts wurde gemäß unserer nationalen Gesetzgebung aus recyclingfähigen Materialien herge

stellt. Entsorgen Sie die Verpackungsmaterialien nicht mit dem Hausmull oder anderen Müll. Bringen Sie sie zu von den lokalen Behörden bereitgestelltten Sammelstellen.

2 Technische Daten des Gerätes

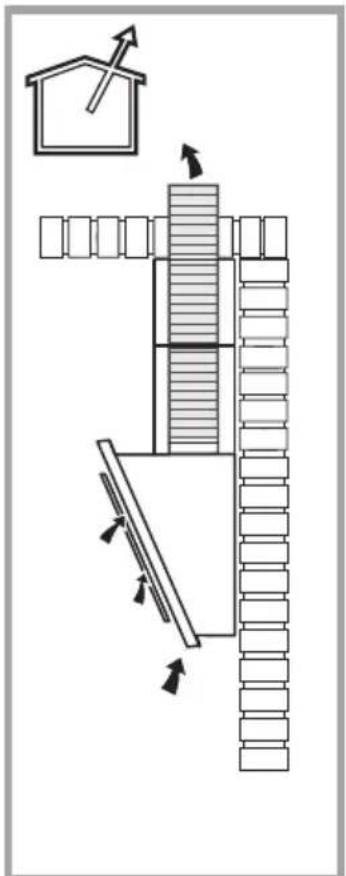

Schacht

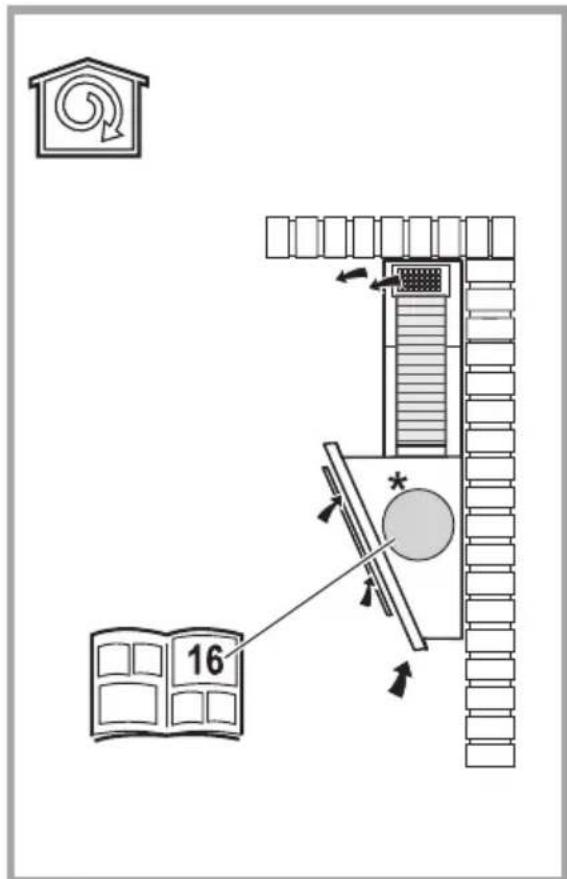

Verwendung mit KohlefilterVerwendung mit

Markierungen am Produkt oder in den mitgelieferten Dokumenten angegebene Werte stellen Werte dar, die unter Laborbedingungen gemäß den jeweils geltenden Standards ermittelt wurden. Diese Werte können je nach Einsatzumgebung und Nutzungswise des Gerätes variieren.

3 Gerät installmenten

Bitte kontaktieren Sie den autorisierten Servicedienst in Ihrer Höhe für die Installation des Geräts.

*Die Vorbereitung des Aufstellortes sowie die Elektroinstallation des Produktes liegen in der Verantwortung des Kunden.

WARNING: Nach der Installation Schutzfolie (sofern vorhanden) von Dunstabzugshaube und dem Abzug entfernen.

Der Abstand zwischen der Unterkante der Dunstabzugshaube und der Oberkante eines Herdes sollte nicht weniger als 50 cm bei Gasherden und 45 cm bei Elektroherden betragen.

Der elektrische Anschluss sollte von einem qualifizierten Elektriker durchgeführt werden.

Installieren Sie Ihr Produkt so, dass der elektrische Anschluss (Stecker, Steckdose) nach der Installation kein zugänglich ist.

Alle Abmessungen sind in mm angegeben.

3.1 Elektrischer Anschluss

Die Stromversorgung sollte mit den an der Platte in der Haube angegebenen Werten übereinstimmen. Schließen Sie die Dunstabzugshaube in Übereinstimmung mit den aktuellen Sicherheitsvorkehrungen mit einem Stecker an eine Steckdose an und platzieren Sie diese an einem leicht zugänglichen Ort. Wenn das Gerät nach der Installation nicht über einen Stecker (zur Stromversorgung) verfügbar sollte, verwenden Sie einen mit den Richtlinien konformen, doppelpoligen Schalter, mit dem ein Abtrennen zur Vermeidung von Überstrom der Kategorie III gewährleistet wird.

WARNING: Bevor Sie die Haube wieder an die Stromversorgung anschlieBen und überprüfen, ob diese richtig Funktioniert, vergewissern Sie sich, dass das Netzkabel richtig angeschlossen ist.

Die Dunstabzugshaube ist mit einem speziellen Netzkabel ausgestattet. Wenden Sie sich an den autorisierten Kundendienst, falls das Netzkabel beschädigt ist.

3.2 Installation

3.2.1 Bevor Sie beginnen:

• Überprüfen Sie, ob die große des erworbenen Produktes für den Installationsort geeignet ist.
• Entfernen Sie den Aktivkohlefilter () , sofern mitgeliefert (siehe auch betreffenden Absatz). Diese wird nur installiert, wenn Sie die Dunstabzugshaube als Modell mit Filter verwenden möchten.
• Überprüfen Sie, ob anderes Material (z. B. Schraubensatz () , Garantieschein () usw.) mit der Haube geliefert wurde. Falls ja, entfernen Sie es und bewahren Sie es an einem anderen Ort auf.
• Entfernen Sie einen freistehenden bzw. verschiebbaren Herd nach Möglichkeit undziehen Sieihn zur Seite, damit Rückwand/Decke leicht zugänglich werden. Wenn dies nicht möglich sein sollte,decken Sie Arbeitsplatte, Herd bzw. Ofen zum Schutz vor Schmutz und Beschädigungen mit einem dicken Stofftuch ab.Wahlen Sie zur Installation des Gerats einen ebenen Untergrund. Decken Sie die Fläche mit einem Tuch ab und legen Sie alle zusätzlichen Teile der Dunstabzugshaube daraufuf.
• Prüfen Sie, ob am Montagestandort der Dunstabzugshaube eine Steckdose zur Verfügung steht (die nach der Montageder Haube erreichbar ist) und ob die Dunstabzugshaube nach außen angeschlossen werden kann (nur bei Modellen mit Abluft).

3 Gerät installmenten

• Beenden Sie alle erforderlichen Installations-schritte in Verbindung mit der Wand (z. B. Netzstecker anschließen und/oder Loch für den Abzugsschlauch bohren).

Es sind unterschiedliche Dübel verfügbar, damit Sie die Dunstabzugshaube an verschiedene Arten von Wänden/Decken montieren können. Zusätzlich sollte die Eignung der Wand/Decke von einem qualifizierten Techniker bestätigt werden. Wand/Decke sollen den Dunstabzugshaube,tragen können. Montieren Sie die Haube nicht an Fliesen, Putzwänden oder Silikonoberflächen. Montieren Sie sie nur an einer Wand.

Falls eine Blende und/oder Seitenwand und/oder ein Möbelstück vorhanden sind, stellen Sie sicher, dass der Platz für die Montage der Dunstabzugshaube ausreicht und das Bedienfeld leicht zugänglich ist.

3.2.2 Vorbereitungen für die Montage der Dunstabzugshaube an der Wand

Die zur Vorbereitung des Installationsstandortes nötigen Informationen werden nachstehend angegeben.

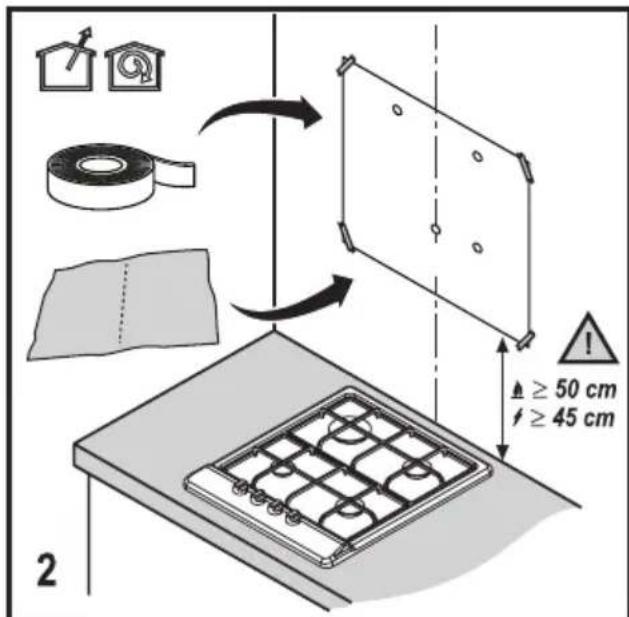

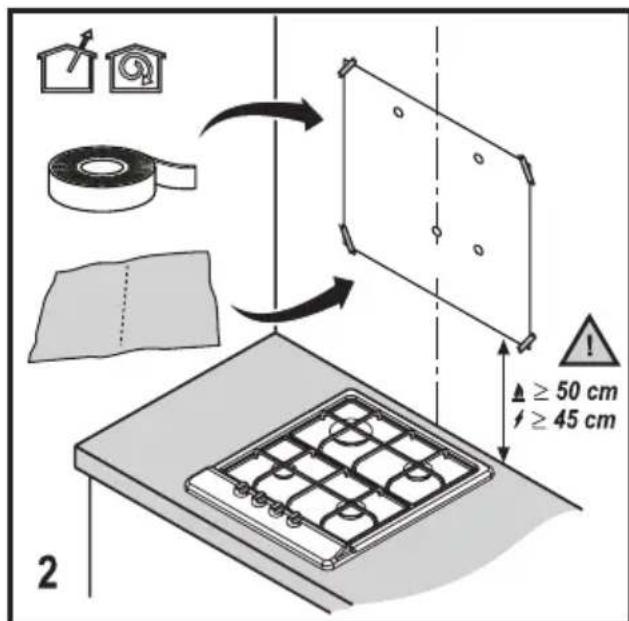

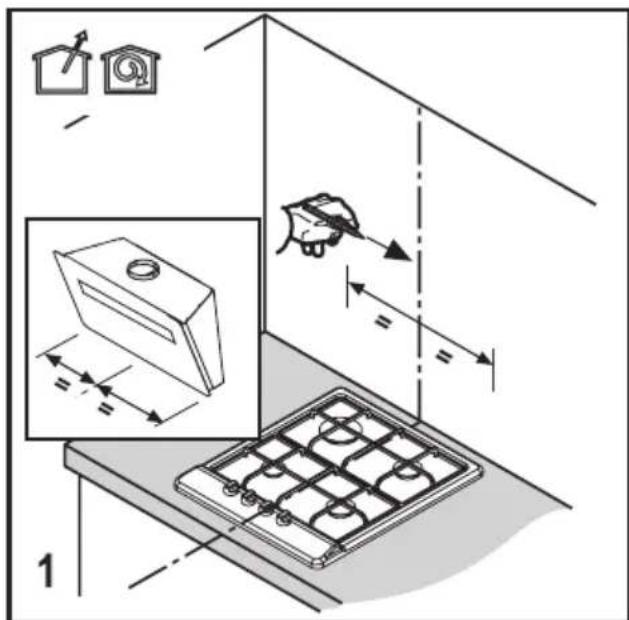

1. Markieren Sie die Oberfläche, auf der die Montageschablone angebracht werden soll. (Abbildung 1)

1. Bringen Sie die Montageschablone am Installationsort der Dunstabzugshaube an. (Abbildung 2)

3 Gerät installmenten

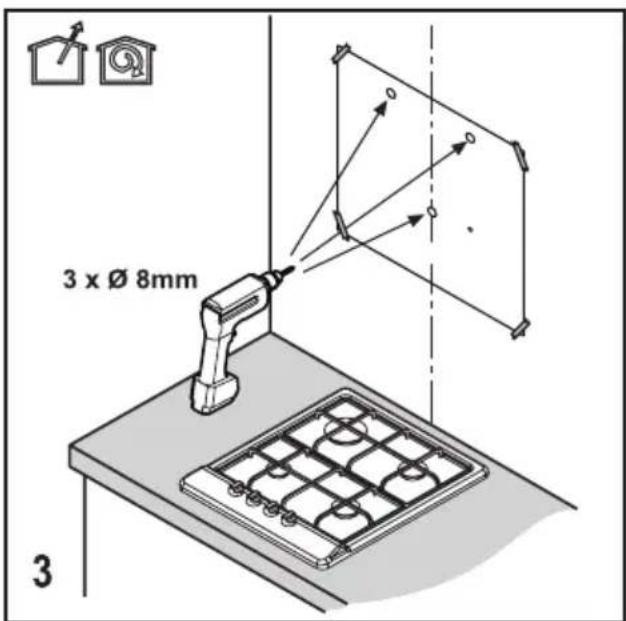

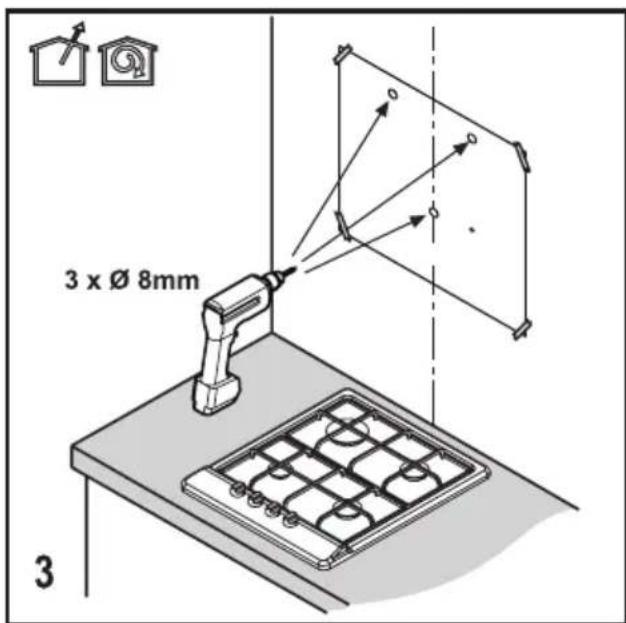

1. Bohren Sie Locher von 08 mm an den markierten Punkten. (Abbildung 3)

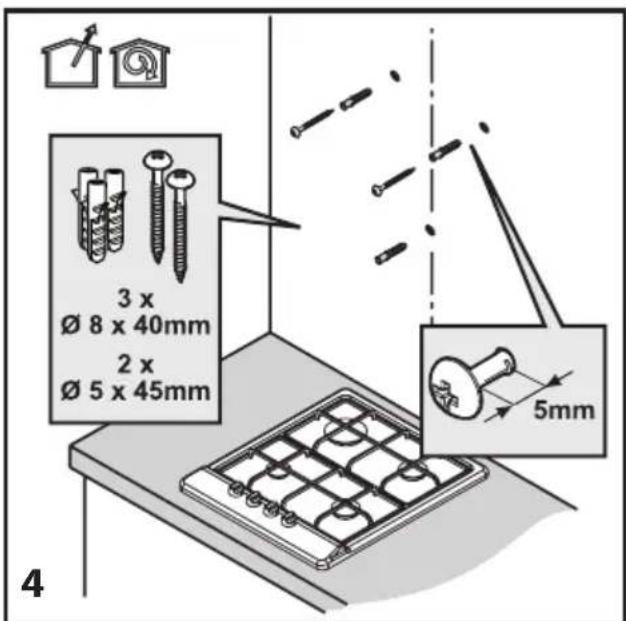

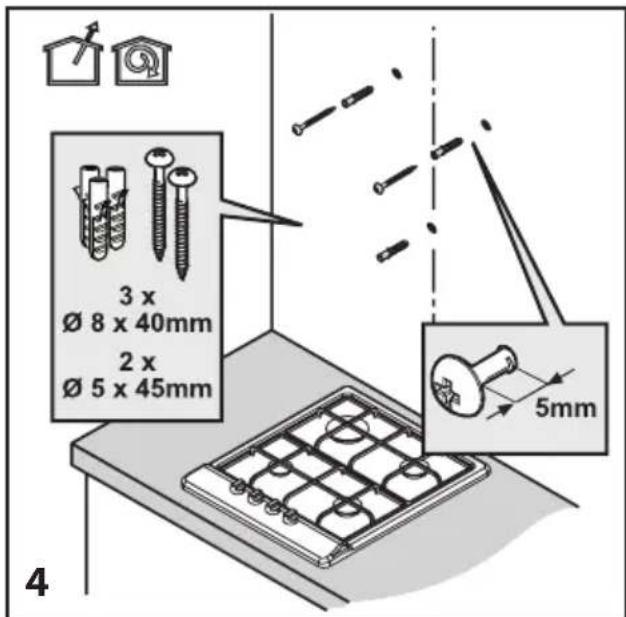

1. Schlagen Sie 3 Dübel à 8 x 40 mm in die gebohrten Löscher. Schrauben Sie 2 Schrauben à 5 x 45 mm in die zuvor eingesteckten Dübel. Zwischen Schraubkopf und Wand muss ein Abstand von 5 mm eingehalten werden. (Abbildung 4)

3 Gerät installmenten

3.2.3 Dunstabzugsschacht montieren

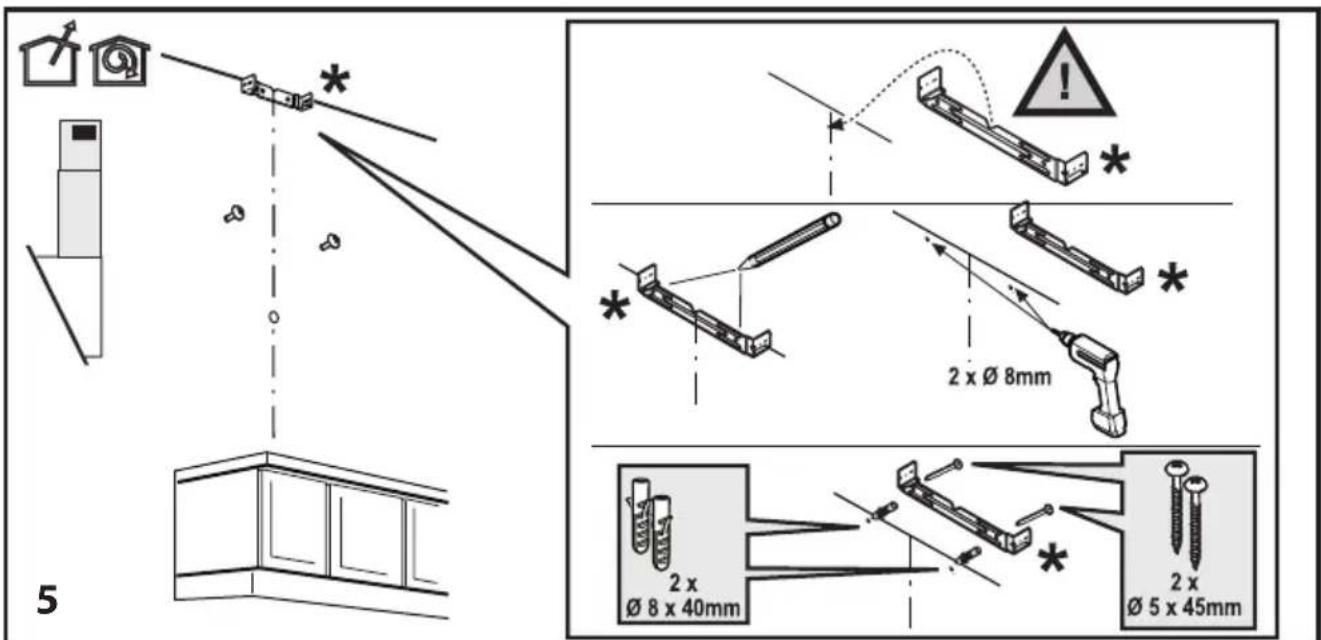

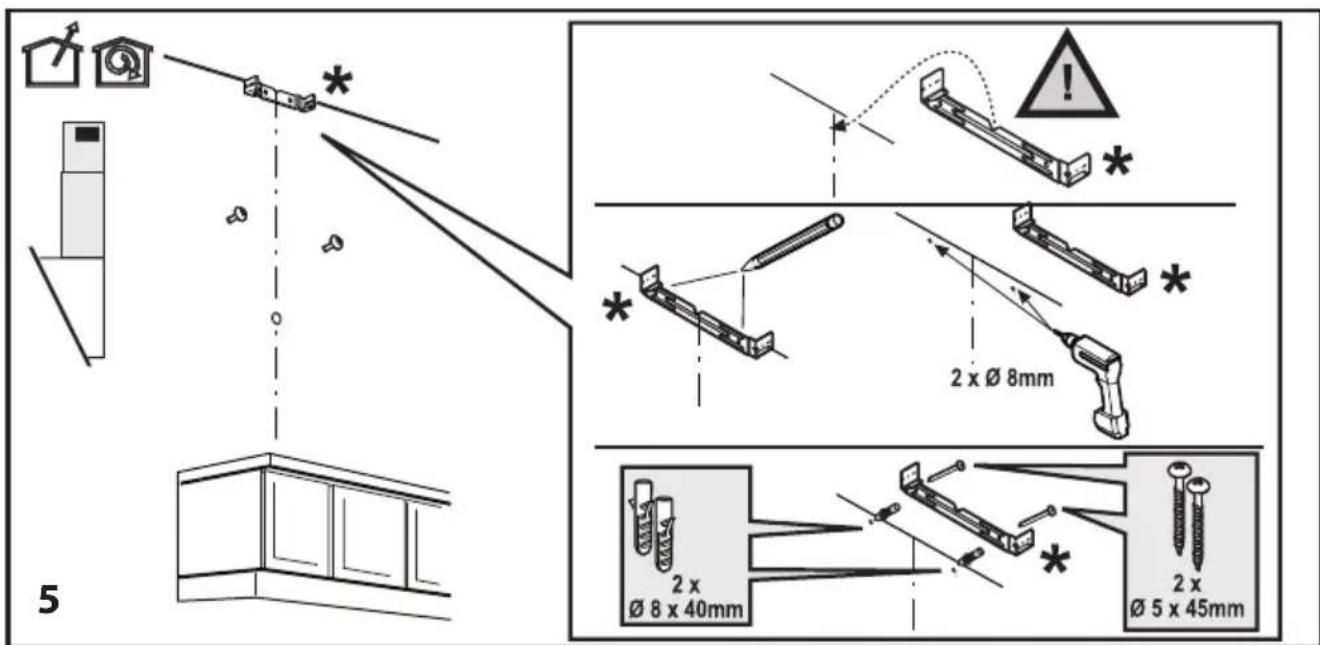

Bohren Sie zum Befestigen der Platte LÖcher von 08 mm an den markierten Punkten. Schlagen Sie 2 Dübel à 08 x 40 mm in die gebohrten LÖcher. Schrauben Sie 2 Schrauben à 05 x 45 mm in die zuvor eingesteckten Dübel. (Abbildung 5)

3 Gerätinstallieren

3.2.4 Dunstabzugshaube an der Wand montieren

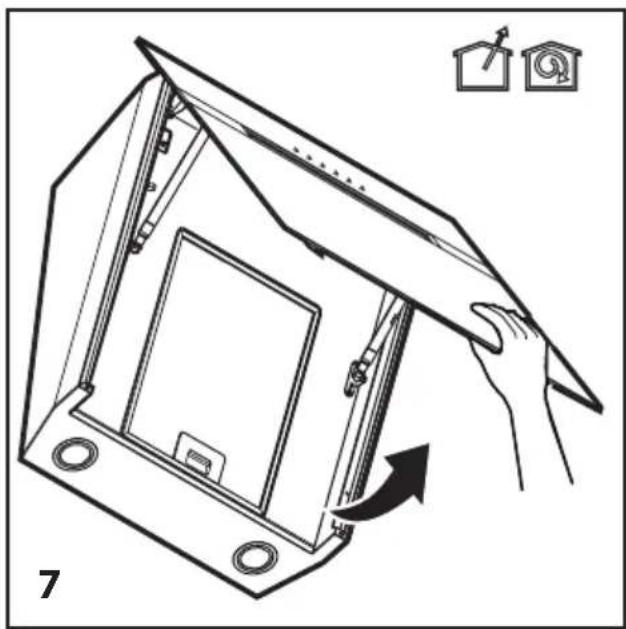

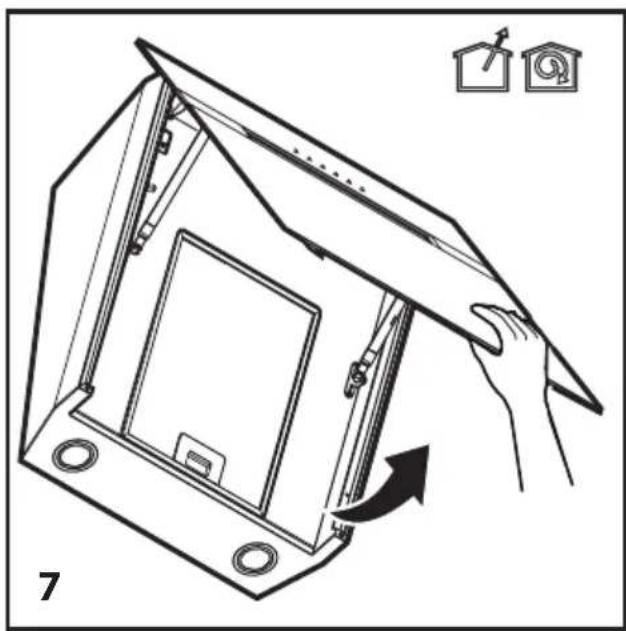

1. Entfernen Sie die Frontblende, um die Dunstabzugshaube an der Wand zu montieren. (Abbildung 7)

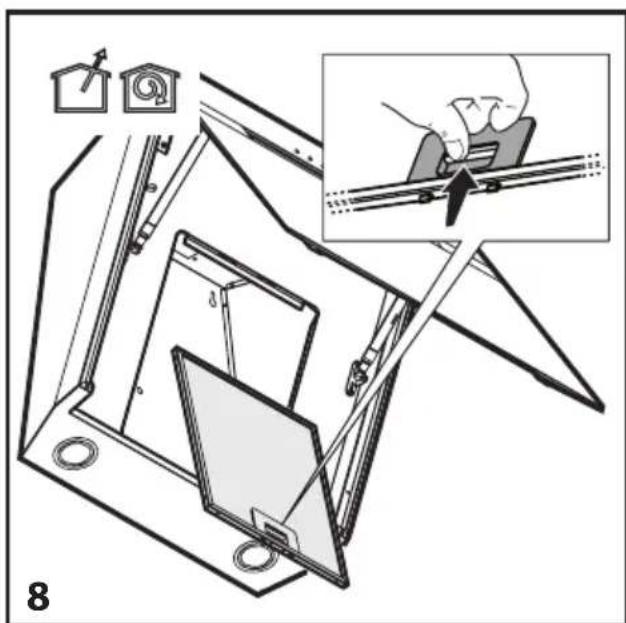

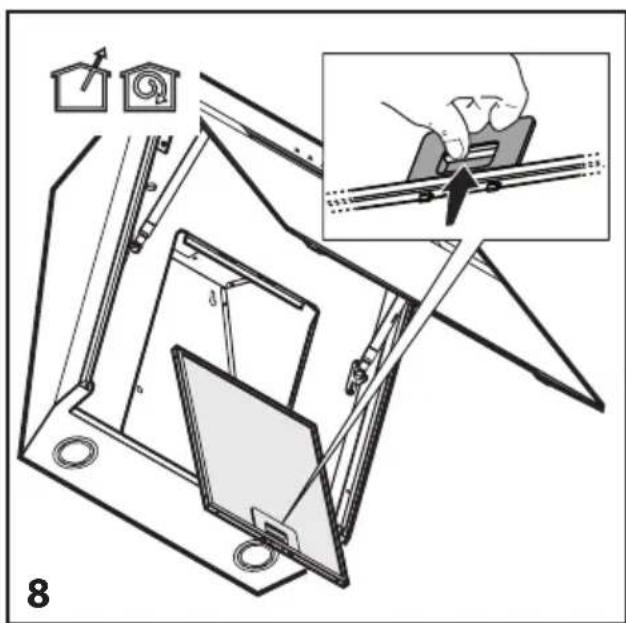

1. Entfernen Sie die Filter. (Abbildung 8)

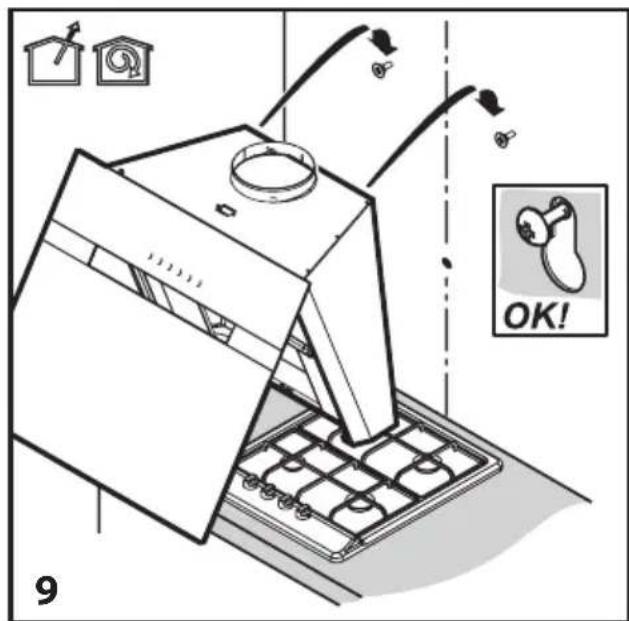

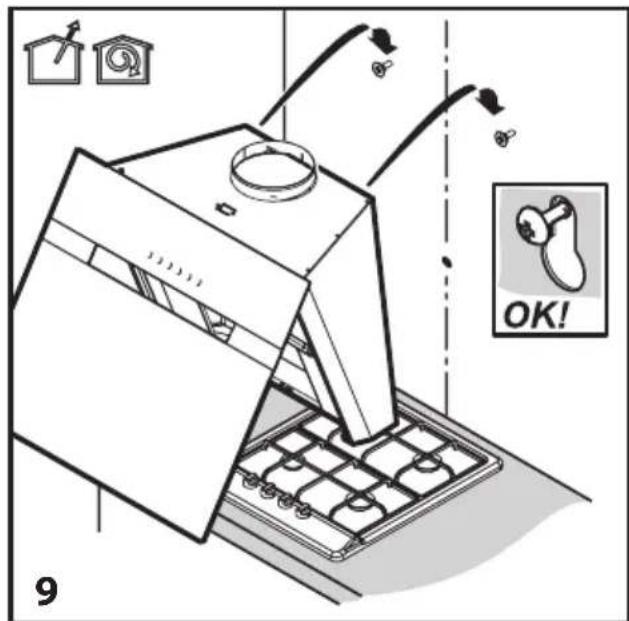

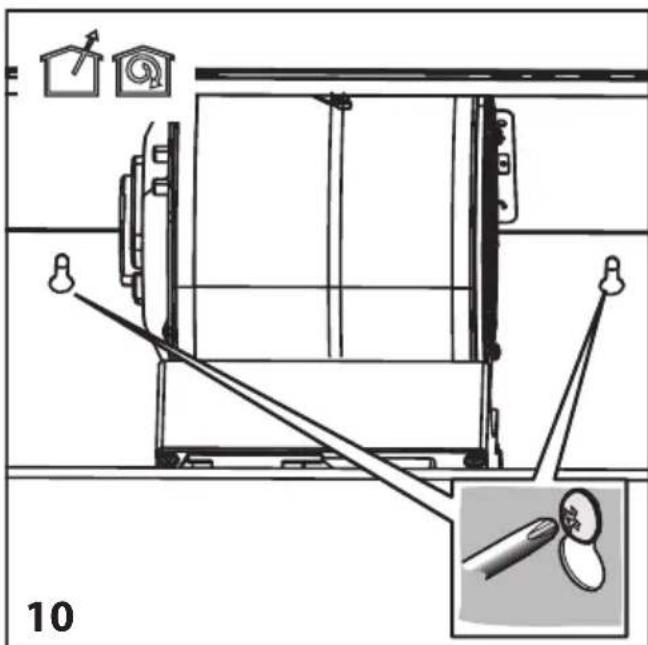

1. Platzieren Sie die Dunstabzugshaube so, dass die Schrauben auf die Schraubenköffe passen. (Abbildung 9)

1. Ziehen Sie die Schrauben fest, um die Haube zu befestigen. (Abbildung 10)

3 Gerät installmenten

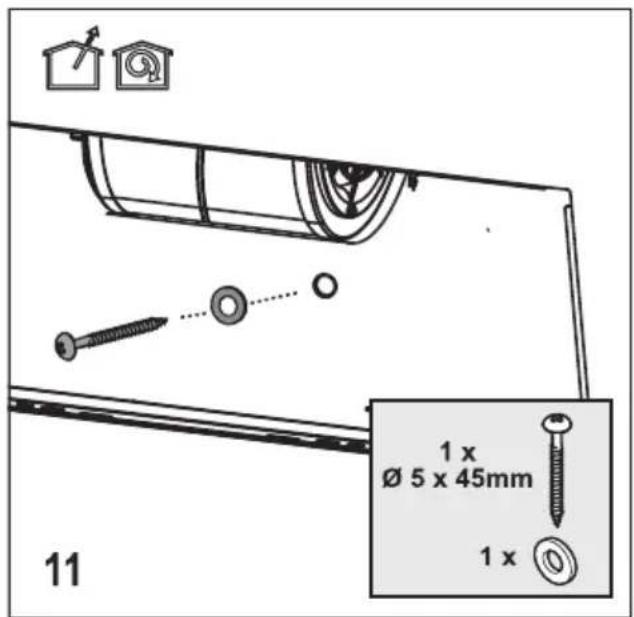

1. Nutzen Sie zum Befestigenden der Dienstabzugshaube Unterlegscheiben;ziehen Sie Schrauben a 0 5 x 45 mm fest. (Abbildung 11)

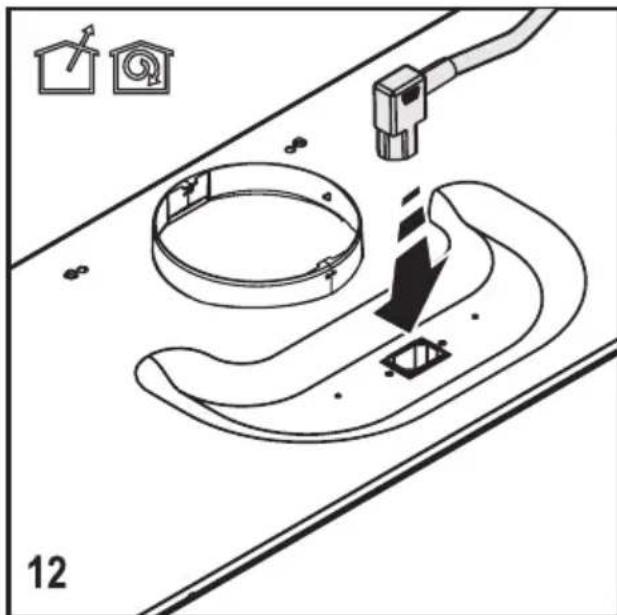

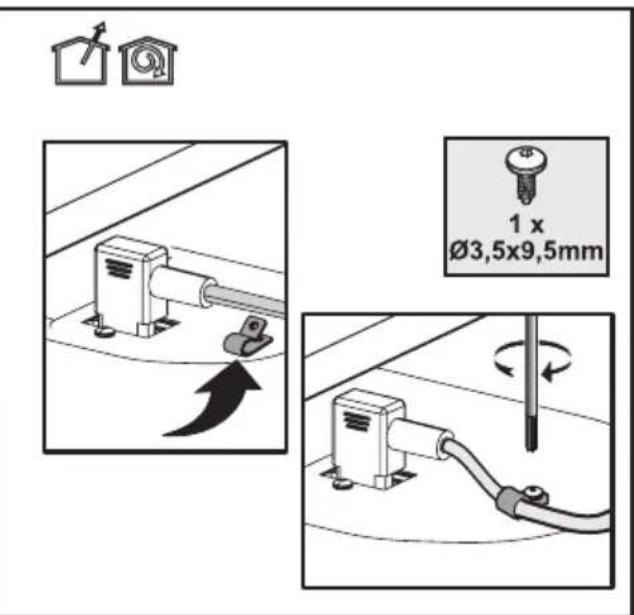

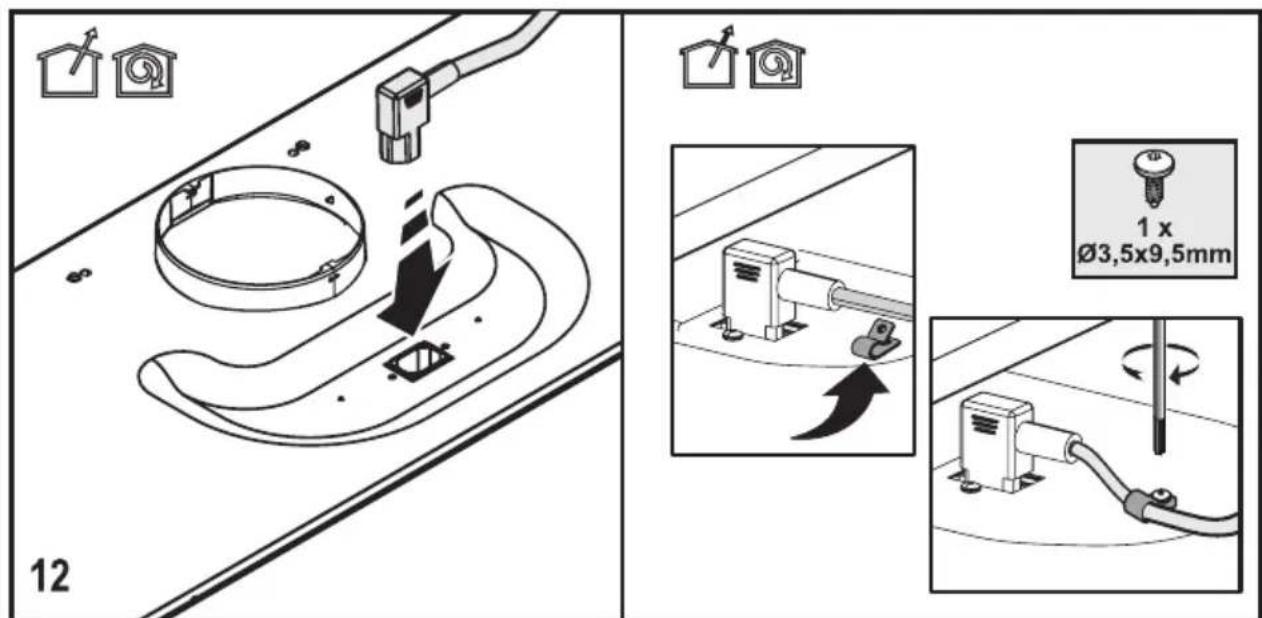

1. SchlieBen Sie das Netzkabel an. Verwenden Sie zum Befestigen des Kabels eine Schraube a 0 3,5× 9,5mm (Abbildung 12)

3 Gerät installmenten

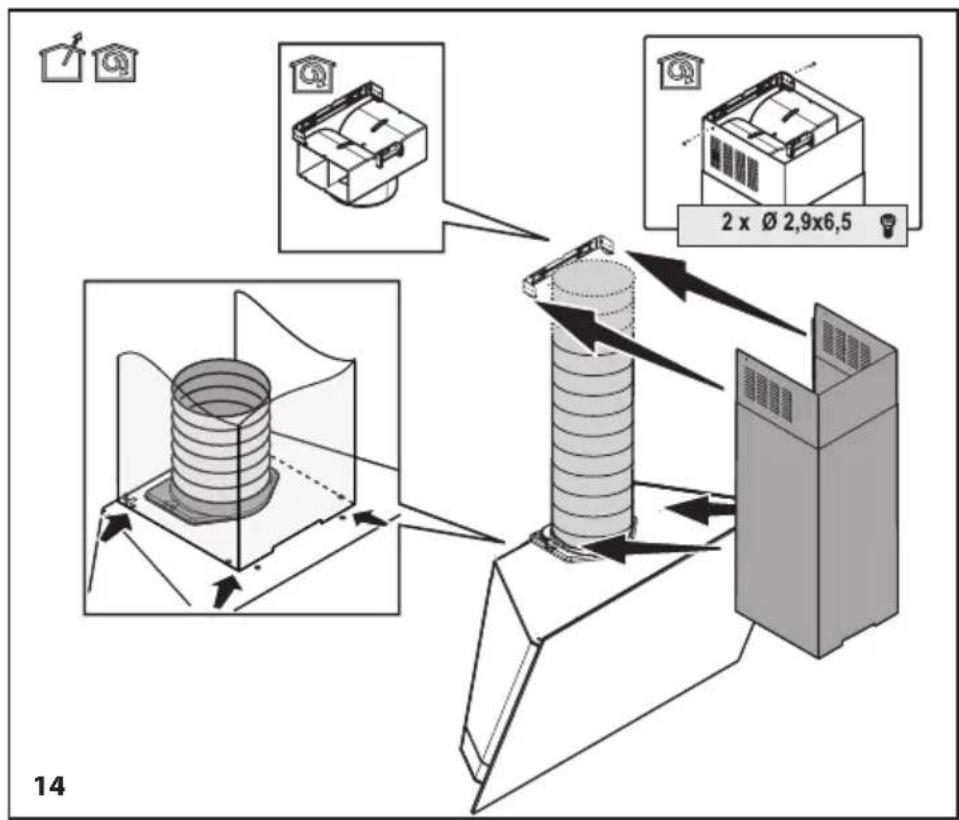

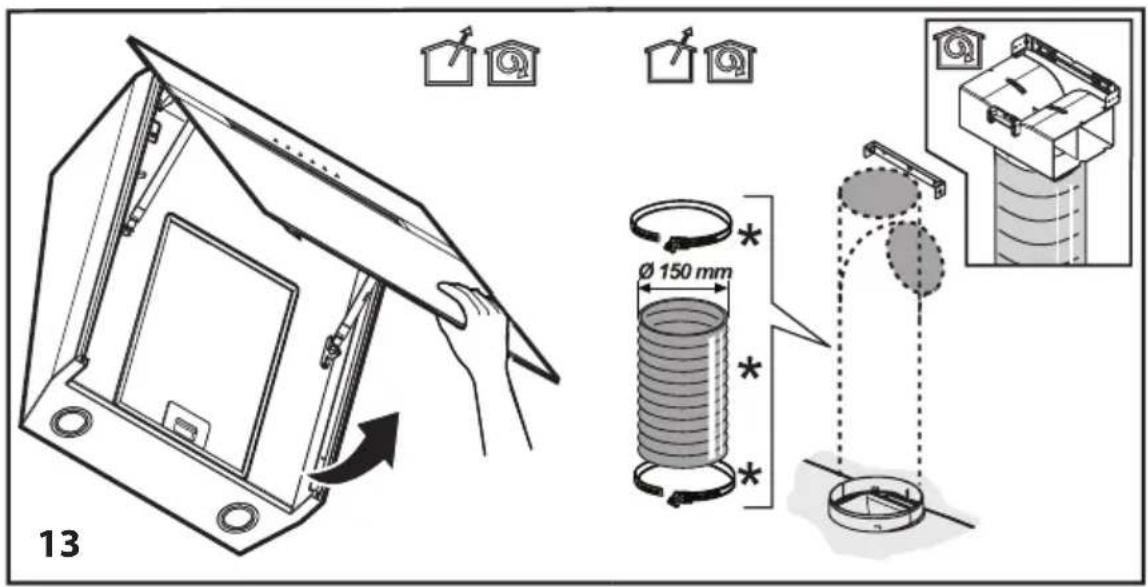

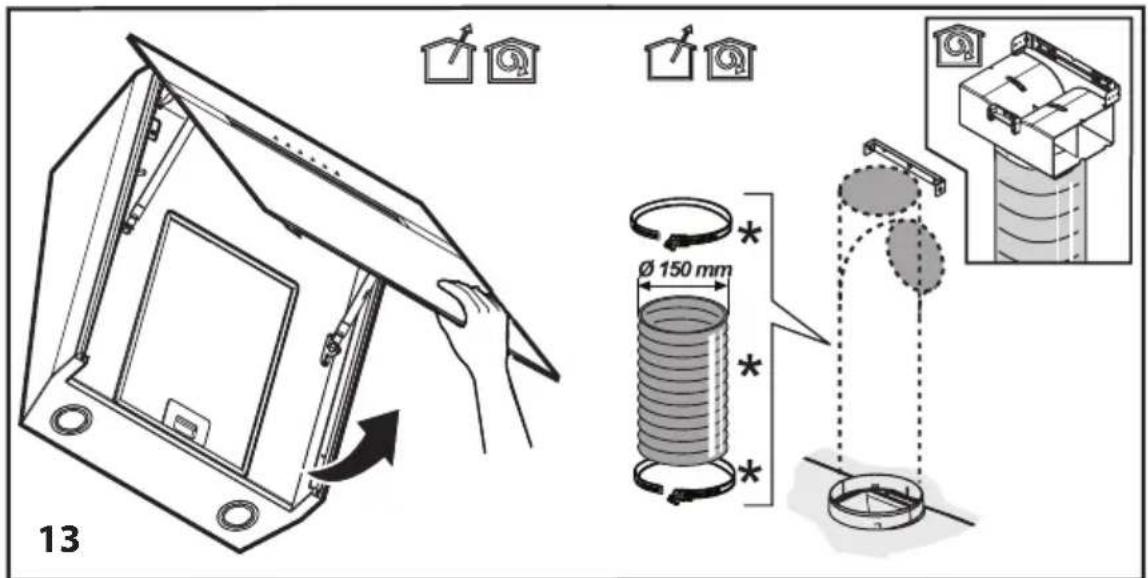

1. Platzieren Sie die Schachtverbindung in Übereinstimmung mit den Abbildungen. (Abbildung 13, 14)

4.1 Bedienung

• Arbeitsen Sie mit einer erhöhten Abzugsleistung, wenn sich übermäßig Dünste in der Kühre bilden. Es wird empfohlen, dass die Dunstabzugshaube 5 Minuten vor Kochbeginn eingeschaltet wird und während des Kochvorgangs und bis zu 15 Minuten nach dem Kichen eingeschaltet bleibt.

4.2 Stufen steuern

T1. Ein-/Austaste. Falls das Gerät ausgeschaltet ist, wird das Gerät mit dieser Taste eingeschaltet. Falls das Gerät auf eine beliebige Geschwindigkeitsstufe eingestellt ist, wird es mit dieser Taste ausgeschaltet.
T2. Betreibt das Gerät bei den Geschwindigkeitsstufen 1, 2 und 3.

Betreibt das Gerät bei Geschwindigkeitsstufe 1. LED 1 leuchtet.

Betreibt das Gerät bei Geschwindigkeitsstufe 2. LED 2 leuchtet.

Betreibt das Gerät bei Geschwindigkeitsstufe 3. LED 3 leuchtet.

T3. Betriebt das Gerät 5 Minuten lang bei Geschwindigkeitsstufe 4. Wenn das Gerät bei einer beliebigen Stufe (1, 2, 3) lauft, leuchtet die LED der aktuellen Geschwindigkeit bei Betätigung dieser Taste dauerhaft und die LED von Geschwindigkeitsstufe 4 blinkt. Nach Ablauf der 5 Minuten erlischt die LED von Geschwindigkeitsstufe 4 und das Produkt verlässt den maximalen Geschwindigkeitsmodus. Wird die Taste von Geschwindigkeitsstufe 4 vor Ablauf der 5 Minuten gedrückt, verlässt das Produkt den maximalen Geschwindigkeitsmodus.

T4. Taste Lampe ein/aus. Drucken Sie diese Taste zum Ein-/Ausschalten der Lampe kurz. Halten Sie die Taste zur Auswahl einer der 5 Helligeitsstufen länger als 1 Sekunde gedrückt.

4.3 Fettfilteralarm

LED 1 fordert durch Blinken zur Reinigung des Metallfilters auf. Wenn dieser Alarm erscheint, ist es an der Zeit, den Fettfilter zu reinigen. Halten Sie die Ein-/Austaste zum Rücksetzender Warning während des Betriebs 3 Sekunden gedrückt. LED 1 hört auf zu blinken.

4.4 Kohlefilteralarm

Das Produkt wird mit deaktiviertem Kohlefilteralarmgeliefert. Halten Sie die Tasten 1 und 2 zum Aktivieren des Kohlefilter-Reinigungsalarms 3 Sekunden gedrückt, während das Produkt abgeschelt ist. Zuerst leuchtet LED 1, dann leuchten LED 1 und 2; dies zeigt an, dass die Warnung aktiviert wurde. Halten Sie die Tasten 1 und 2 zum Deaktivieren des Alarms 3 Sekunden gedrückt, während das Produkt abgeschelt ist. Zuerst leuchten LED 1 und 2, dann leuchtet LED 1; dies zeigt an, dass die Warnung deaktiviert wurde.

LED 2 fordert durch Blinken zur Reinigung des Kohlefilters auf. Halten Sie die Ein-/Austaste zum Rücksetzen der Warnung während des Betriebs 3 Sekunden gedrückt.

Falls die Warnungen zur Reinigung von Metall- und Kohlefilter gleichzeitig aktiviert sind, sollen die Rücksetzung für jeder Warnung separat durchgeführt werden.

4 Gerät bedienen

4.5 Energieeffiziente Benutzung:

• Vermeiden Sie unnötigen Energieverbrauch, indem Sie bei Verwendung der Dunstabzugshaube die Geschwindigkeitsstufe entsprechend der Geruchs- und Dunstintensität anpassen.
• Unter normalen Bedingungen sollen den die geringen Geschwindigkeitsstufen (1 bis 2) und bei intensiven Gerüchen und Dämpfen die hohen Geschwindigkeiten (3 bis 4) verwenden.
  Die Lampen an der Dunstabzugshaube dieneder Beleuchtung des Garbereichs. Ihr Einsatz zur Beleuchtung der Umgebung/Küche führt zuunnotigem Energieverbrauch und unangemessener Beleuchtung.

5.1 Reinigung

• Denken Sie davon, vor Reinigungs- und Wartungsarbeiten den Netzstecker zuziehen, den Hauptschalter zu deaktivieren oder die Sicherung der Dunstabzugshaube rauszunehmen.
  Die Dunstabzugshaube sollte regelmäßig (d. h. mindesten so halten, wie die Fettfilter gewartet werden) voninnen und außen gereinigt werden.
• Reinigen Sie die Dunstabzugshaube mit einem sauberen, mit warmem Wasser und neutralem Flüssigreiniger angefeuchteten Tuch.
• Verwenden Sie keine Scheuermittel. KEINEN ALKOHOL VERWENDEN!

WARNING: Werden die grundlegenden Reinigungsanweisungen der Dunstabzugshaube und das Auswechseln der Filter nicht eingehalten, kann Feuer entstehen.

• Aus dieser Grund empfehlen wir Ihnen, die erwähnten Anweisungen einzuhalten.
• Der Hersteller kann nicht für Feuer oder Schäden zur Verantwortung gezogen werden, die aufgrund unsachgemäßer Wartung oder der Nichteinhaltung der zuvor genannten Sicherheitsvorkehrungen entstanden sind.

5.2 Glasblende reinigen

• Glasblende und Saugflächen sollen in dem gleichen Interval wird die Fettfilter gereinigt werden.
• Reinigen Sie sie mit einem feuchten Tuch und einem neutralen Flüssigreiniger.
• Vermeiden Sie Scheuermittel. NICT MIT ALKOHOL REINIGEN!

5.3 Kohlefilter (nur bei Modellen mit Filter)

• Nach langer Benutzung kann der Kohlefilter je nach Kochgewohnheiten und Häufigkeit der Reinigung gesättigt sein.
• In jedem Fall sollte der Kohlefilter mindestens alle vier Monate gewechselt werden (oder wenn die Filter-voll-Anzeige anzeigt, dass der Filter gewechselt werden muss). (Abbildung 16)
• Der Kohlefilter kann nicht gewaschen und wiederverwendet werden.

Runder Kohlefilter

• Legen Sie einen Filter geben das Schutzgitter des Motorpropellers und drehen Sie das Teil dann im Uhrzeigersinn.
• Zur Demontage drehen Sie es gegen den Uhrzeigersinn.

5.4 Fettfilter

• Nimmt Fettpartikel auf, die beim Kochen entstehen.
• Der Fettfilter sollte jeder Monat (bzw. gibt die Filteranzeige, falls diese im jeweiligen Modell vorhanden ist, eine Reinigung vor) mit einem säurefrei Reiniger per Hand oder in der Spülmaschine bei geringer Temperatur und einem kurzen Programm gereinigt werden.
• Wenn er in der Spülmaschine gereinigt wird, kann die Farbe des Fettfilters leicht verblassen. Dies beeinträchtigt nicht dessen Filterleistung.

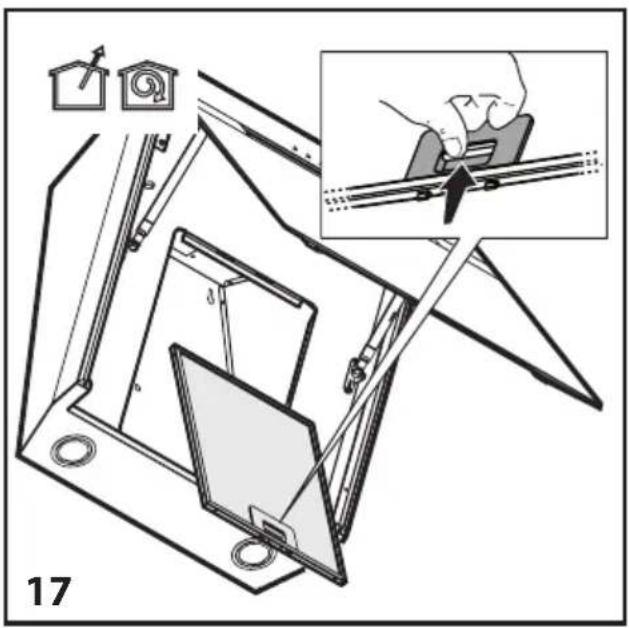

• Ziehen Sie den Federentriegelungshebel zum Entfernen des Fettfilters. (Abbildung 17)

5 Reinigung und Wartung

5.5 Reinigung

• Keinesfalls vergessen, die Dunstabzugshaube direkt nach dem Braten zu reinigen.
• Außenendeite der Dunstabzugshaube mit einem mit flüssigem Reinigungsmittel angefeuchteten Tuch reinigen.
• Zur Reinigung niemals scheuernde oder kratzende Reiniger verwenden.
• Bei der Reinigung mit handelsüblichen Mitteln gegen hartnäckiges Fett etc. die Warnhinweise am Produkt beachten. Zur Vermeidung von Kratzern an Gehäusen aus gebürsteten Stahl in Richtung der Bürstenspuren wischen.
• Zur Währung der Oberflächenqualität Ihres Produkttes keine Reinigungsmittel verwenden, die Chlorwasserstoffsäure, Bleichmittel oder Scheuerpulver enthalten. Für Edelstahloberflächen ein mit Seifenwasser oder speziellem Edelstahl-Reinigungsspray angefeuchtetes Tuch verwenden. Schutzfolie vom Gerät entfernen.

Falls die Originalverpackung nicht mehr vorhanden ist:

• Platzieren Sie keine schweren Gegenstände auf der Dunstabzugshaube.
  Schützen Sie die AuBenseite vor StoBeinwirkungen.
• Verpacken Sie das Produkt so, dass es während des Transports nicht beschadigt wird.

5.6 Lampen austauschen

MOnr, nbpBO npooyete HactoTo pkoBocBo!

YBaKaemnKJIneHTn,

Благорамн Ви, Ye ИЗбрахе пюдукт на Бек. НадяВаме ce Да поунITE OTлични pe3упат OT Haшия пюдукт, пОНЗBEDEн OT BИСОКOKAQUECTBEHи MaTEрнали NO hab-МоDEрна ТEXHOLONIGY. 3aTOBA npedида пеминete КьM уnotpe6aТа на урета, ВИ молим nbрBO дa почETe сялOTо рьковODCTBO 3a уnotpe6a, кakTO и дугота пindpyжNTeHLа DOKUMENTaци, KaTO Г 3ana3Nte 3a cnpaВkaВ 6bdeue. Ako пюдуктсmeн CO6CTBeHnka cNВ 6bdeue, TO п dedocTabete n рьковODCTBOTO 3a уnotpe6a 3aEDNo Cурета. Следвaite BCnUKNп dedynpejxeHnЯ уka3aHnry OT pьковODCTBOTO 3a уnotpe6a.

He 3a6paBraIte, ye TOBa pBkoBOdCTBO 3a yNoTpe6a BaJn i 3a HraKoJIko dpyr n MoJeIa. Pa3NIkUTe MExdy moDeJIte ca OINcAHN NOpO6HO B pBkoBOdCTBOTO.

3HaueHne Ha cMbONITE

B pa3nHHTe pa3deJIHa pbKOBOCTBOTO ca N3noJ3BaHH cneHNTE CmMBOJI:

Baxha nHΦopMaζηι έ Φe3Hn cBbETn 3a ynoTpe6ata.

PpeDyPPEXKeHNE: PpeDynpexKeHn3a OnaChi CnTyauCn 3a 3dpaBeTo nco6CTBeHoCCTTa.

IpeynpekdeHne a onacnoCT OT TOKOB yap.

IpeynpekdeHne 3a ropeuIN NOBbpxHOCTN.

IpoyKtB e npOn3BeDeH B cbBpeMeHH 3aOoN, uAJaU OOKHaTa cpeA, 6e3 BpeA 3a npnpOdaT.

1 BaXHn HNCTpyKcH N BbB Bp3Ka c 6e3OpacHOCTTa N OKoJHaTa cpeDa 39-42

1.1 O67a 6e3oNaChocT 39
1.1.1 EneKtpuecka 6e3oNaChocT 39
1.1.2 Be3oNaChocT Ha npOyKta 40
1.1.3 Be3onacnoct 3a deuata 41
1.2 PpeHa3NaueHne 42
1.3 CbOTBcTcTBnHe Ha DnpeKtNbBaTa WEE n 3XbPnHe Ha OTnaDbuHnTe npOdykTn. 42
1.4 INHOpMaun3a onakOBkata 42

2 Texnueckn cneunokauuHa ypeda 43

3 MoNTax Ha ypeDa 44-48

3.1.Cbbp3BaHe Ha 3axpaHbaHeTo 44
3.2.MoHTaxk 44
3.2.1ПпддзаночнелMOHTажа: 44
3.2.2ПодгOTOBka 3a MOHTIpaHe Ha abcopbaTopaHa cTeHaTa 46
3.2.3 Crno6BaHe Ha dIMoOTbOda Ha a6cop6aTopa 47
3.2.4 Crrno6raBaHe Ha a6cop6aTopa Ha cTeHaTa 48

4 Pa6ota c ypeda 51-52

4.1 Pa60ra 51
4.2 UnpaBHeHne c NOMOHTa Ha HNBa 51
4.3 AnapMa Ha qnntbpa 3a Ma3HHN 51
4.4 Anapma Ha BbIeHnI nITbp 51
4.5 EheprnHo epeKTHBa ynoTpe6a 52

5 NocTbaHe n npBxxka 53-54

5.1Почистванe 53
5.2 NocCTBaHe Ha CTbKJIeHnI nHaJI 53
5.3BbIeHΦnITbp (cAmO 3a MoJeN CΦnITpnpaHe) 53
Kpbbl BbIeH pIITbp 53
5.4ΦnIbP3aMa3HnHn. 53
5.5Почистванe 54
5.6 CmHa Ha IamnTe 54

1

BaxHn INcTpkykCnN BbB Bp3Ka C 6e3OpacHocCTTa n OkoJHaTa cpeDa

To3n pa3delencbdbpka nHcTpyKuIN 3a6e30napocT, KOnTO ue BN NOMorHaT da ce 3aunntte OT pNCK OT HapaHraHe nn NOBpeDi Ha CO6CTBeHoCTTa. Hena3BaHeto Ha HHCTpyKUnTe oBe3CnIbA npedocTabeHaTa rapaHcYn.

1.1 O6ua 6e3oNaChocT

• MoNTaXbT n peMOHTIe Tp8Ba Da ce N3BbPWBat OT yNbJIHOMO- uen cepBn3eH areHT. HnpMaTa npOn3BOJnteN Hma Da HocN OTROBOPHOCT 3a PruHHEn OTHeyNbJHOMOSeHn Iuca UetN.
• YpeiBt He e npedHa3Hauen 3a n3noJ3BaHe OT Iuca (BkIouH-TeJIHO Deua) C hAmaleHn Om3N-yeCKn, CeH3OpHN IIN yMCTBeHn Bb3MOxHOCTn IIN TaKINBa, KOnTO HMaT ONIT IIN IO3HaHnia. De-ata Tp6Ba Da ce Ha6JIIOdaBat, 3a Da Ce rapaHTnpa, Ye Hma Da nIgpaT C ypeDa.

1.1.1Енектуquecka 6e3onacnoct

Binharn n3KJIIOUyBaIte ypeDa ot 3axpaHbAHeTo NO BpeMe Ha MOHTaX, POndRpBXKa, NOnuCTBaHe n peMOHT.

• Прп повреди в 3axpaHbaшякавел e Heo6xODIMO ToJ da6bde cmehen OT KBaIINФИцраHOЛиcke,уПьнHomшeHo OT npOn3BO-DNTeJIЯ,OTdela 3a obcnyЖBaHe cIeД поDAЖБATA ИПИ ДPyгИ NO-dOBHN LIIca (3aPreDNoHTaHe eJIeKTPOTExHnC) IIN NOCOueHHTe OT BHOCHTeJIЯ LIIca.

• Pa60THoTo HappeXeHne e 220 do 240 BoNTa.

Ako ypeBt e nobpeH, He Tp8Ba Da ce n3noJ3Ba, OCBeH aKO He 6bJe peMOHTnpaH OT yIbJIHOMOUsH cepBn3eH areHT. CbIeCTByBa pNCK OT TOKOB yIap!
He npokapbaTe 3axpaHbau nka6eB 6IIN3OCTdoKOTIOHN.B npOTIBEN cIyaua Ka6eIbT MoKe Da npuHH IOxap, Tb' KaTO e Bb3MOXHO da Ce CTOnn JIecHO.
Hnkora He BkIIOUyBaIte a6cop6aTopa npeIN da e 3aBbPshn MOHTaxka.
3a Han-dobpa efeKTHBHOCT BbHnIaT npOBoHNk He Tp6Ba Da 6bJe no-DbJbIr ot 4 m. Heo6XoIMO e da npabN NOBuee ot 2 nepEnDnKUyRPN (90°) bTbJa n DnaMeTbPbT My Tp6Ba Da 6bJe MInHMym 0120 mm.

1

BaxHn INcTpkyCmN BbB Bpb3Ka C 6e3OpacHocCTTa n OkoJHaTa cpeDa

• Изклочete урEDA OT 3axpaHbA-HETO ppei pa60ta no BbTpew-Hnte qactn.
• Изполизвайто урEDA само сбс 3a-3eMeHи КонтakuTи.

1.1.2 БezonauchocT ha npodukta

• Moxe Ta n3noJ3BaTe Tpb6a C dIaMeTbp 120 mm nnn 150 mm Bbpxy Bp3KaTa Ha dmOOTBOda KbMa6cop6atopa.
  He npaBeTe Bpb3Kn KbM dNMOOTBOOn, Cbbp3aHN C rOeTbapcKn neuKN, BeHTnlaZnOHn 7axTN nIIN dNMOOTBOOn C n3dInraaC e nnambci. Cna3BaIte npabnata 3a n3nyckaHe B aTMocepaTa.
  Bucouhata Mejdy doHaTa NOBbpxHocT Ha abcop6aTopa I rOpHata NOBbpxHocT Ha neykata/ fypHata He Tp6Ba Da 6bde noMaJko ot 50 cm npn ra3OBn KOTJHOH n 45 cm npn eJeKtpnueckn KOTJHOH.
  He pa6oTe c a6cop6aTopa 6e3 NOCTaBeHn anyMnHneBn fNITpn H He OTcTaPahBaIte fNITpNTe IIO BpeMe Ha pa6Ota.

Hnkora He doKocBaIte Iamnte Ha a6cop6aTopa, ako ca pa6oTnI npOdbJnxTeJIHo BpeMe. TopeuIte Iamnn Moxe da npN-ynHrT n3rapHn.
- I36raBaiTe BnCOKn PnAmbui NOD npOdykTa. B npOTnbEN CnyaH yactuNTe Ha MacJIeHnA QnIITbP MOrat Da Ce 3aJaT N Da npUH-NrT noXap.
BkIyBaIte KOTIOHITe CJIeK KaTO NOCTaBNTe BbpxTgX TeHJKepa IIN TnraH. B npOTuBeH clyuaH IN3dIraaTa ce TOpIIHa MOKe Da DeΦopMnpa ONpeJeHn Yactn Ha npOdyKTA.
- Изключваite кOTLOHnte пеДида OTCTpaHnte OT TЯХ TeHДжерпгte ИПИ TИГаHnte.
- Избягваite за постав Arte ВьзпламенимmaTeрnaи поабсорбаTopa.
- Пи пьжichte Ha xpaHn e Bb3-Mожно OПно Дa ce 3aanaN.Следоватello Bнмавaite 3adpexnte n 3aBeCNTe.
- Hnkora He octabraye rotbapckata neyka 6e3 ha6nOdeHne, KOraTo NbpXKe; B npOTuBcH cIyau' ropeoTO OINo MoKe da npinni noxap.

1

BaxHn HNCTpyKcH N BbB Bpb3Ka C 6e3OpacHocTtA n OkoJHaTa cpeDa

CbueCTByBa pNCK OT noXkap, aKO abcopbaTHe Ce noHTcBa BV nocouHnte nepnoi.
-БыдeteиЗключитELHOBHIMaTeJIИ HOCeTe рьКавицI, KOraTONouchTBate a6cop6aTopa.
- IpenopbVbme da BkIounte ypeDa 3a HraKOJIKO MInHyTu npeDu Da 3anOuHete Da rotBnTe, 3a Da yBeJIuHTe CMyKaTeJHaTa My MoU. Po To3n Haun Nce Cb3da-DeTe npoDbJIxNteJHa n Cta6nHa CMyKaTeJHa MoU, pRn Bb3HNKBaHe Ha napi.
Octabete abcopbaTopa da pa-botn 15 mHytn cIeK kpaHa rotBeHTo nII nn pJxHeTo, 3a da OTCTpaHnte MnpN3MITE n napTe OT KyxHraTa.
Korato n3noI3BaTe a6cop6aTopa, oco6eHc r3OBn neuKn, ce yBepeTe, ye cpeDaTa ce BeHTnInpa C qNCT Bb3dYx.
- OБьр overhe BнIMанe И He CBbp3BaIte ypeDa KbM ДИМоOTBOdN,ИЗПОЛЗВaHи OT HeeJIeKTpPueCKn ypeД. (T.e.:ДИМоOTBOdN 3a Ha-rpeBaTeJHn NeuKn).

• EДнOBрЕмEHOTO 6e3npo6JIemHO n3noJ3BaHe Ha a6cop6aTopa C dpyr ypei, n3nCKBaU Bb3dUx, e Bb3MOxHcMo pRn HnCKo HaJaRaHe ot 4 Pa (0.04 mbar), npN KoEtO ce n36yBa NOBtOpHTo abCop6uPaHe Ha ra3OBe. Toba MoXe Da Ce NoCTnIgHe cMo npN IOCTbPBAHe Ha Bb3dUx OT HeNoKpHTn OTBOPn (BpaTn, PpO3OpZn, BeHTnlaUOnHH N TBOPn IIn DpyrN TexHnueckn PrncnOCo6JeHnA). Oco6eHo BaXHo e da ocNrgPte DoCTaTBueH Bb3dUweH NotOK. DmMOOTBoD, KOITo OCnYprBa DoCTbN/OTBeJdaHe Ha Bb3dUx He e DoCTaTBueH 3a Ta3n ZeI.

1.1.3 Be3oNaChOcT 3a deuata

Опakовьчнite mateрnaи ca onacn 3a decaTa. Na3ete onakobvHnte matepnaи Ha 6e3o-nacHO mactO, daJeY OT o6cerHa deua.
- EneKtpnuecknte ypei ca onaChi 3a deuata. Na3ete deuata ot npodykta. He no3BoJBaIte deuata da ngpA rT cypeia.

1

BaxHn INcTpkykCn BbB Bp3Ka C 6e3OpacHocCTTa n OkoJHaTa cpeDa

• YpeIbT MoKe Da Ce I3NoJ3Ba C DeUa, KOnTO Ca Ha Bb3pAcT NaD 8 ToDNH N OT JInuCA C OrpaHnueHn Fm3NueCKn, CeH3OpHN NIN yMCTBeHN Bb3MOXHOCTN, INI KOnTO HrMaT No3HaHnA N ONIT, aKO Te 6bDat Ha6JIHOdABAHN NO OTHOWeHne Ha 6e3ONaCHOT My n3NoJ3BAHe INI Ca IHCTpyKtnpAHN I pa3bupat pncOBete OT n3NoJ3-BaHeto Ha npOdykTa. DeuTa He TpIbBa Da nIgpaT C ypeDa.
  BHIMAHNE: OocbHnhte yactn Morat da ce Harpert no BpeMe Ha ynotpe6a npn n3noJ3- BaHe C ypeD 3a rotBeHe.

1.2 Праздаз nauseюнe

• YpeIbTe e npedHa3NaueH cAmo 3a 6nToBa yNoTppe6a. He e noDxOJaU 3a KomepcnaJHa yNoTppe6a n He Tp6Ba Da ce I3POn3Ba 3a ZeJI N3BbH PpeHa3NaueHHeMeTO My.
• Прази Вори Teян He Hocn OTROBOPHOCT 3a 7eTn, PnUHHeNOT He npaBnH O N3NoJ3BaHe NJIINoDdbpxKaHe.
• EKcnploatauOnHnT XnBOT Ha ypea e 10 roHN. ToBa en nepnoDbT Ha npednaIaHe Ha pe3epBn Yuactn 3a npabnH0 fynkCIOHnpaHe Ha npOdykTa.

ПРЕДУПЕЖDEHNE：Ако HeФИКСИРATE BИNTOBETB CБOTBECTBNE C ИНСТPyKUNITE B HACTOЯЦOTO рьКОВODCTBO, Ca Вь3MOЖнCBbp3aHn C eLEKTPNueCTBOTO pNCKOBe.

1.3 CbOTBcTcBnE Ha dIupeKtNbata WEE n 3XbPJIHe Ha OTNaDbYHnTe npOdykTn

UpeBcBoTBeTcTbHa eBpOneiCKaTa DnpeKtNbA WEEE (2012/19/EU).

IpoDyKTbT HOCN CIMBOJ 3a KlaCnФИKa-ця 3a OTnaDbuH OeJIeKTPuYeCKO nIIeJIeKTPoHNo O6OpyDbaHe (WEEE).

To3n npOdyKT e npO3BeDeH OT BnCOKokaYeCTBHeN uactn N MaTePnaH, KOHTo MOrat Da 6bDat N3NOJ3BAHN NOBTOHO n peuKlnpaH. B KpaHa ekCnloataaOnHHMy XNBOT He N3XBbPnIe ypeDa C obHKHObeHte 6ntOBn OTNaDbUc. 3aHeceTe ro B cb6upateHn NyKT 3a peuKlnpAhe Ha eJeKtpnuecko n eneKTPoHNo obOpyDbaHe. Cb6xTe ce c MeCTHnte Bnactn, 3a Da HayuHte Kbde e Hau-6n3-KnTc6upateHn nyHKT.

CboTBeTCTBne c dinpeKtNbata RoHS:

3akyneHnT OT BAC npOyKT CbOTBcTCTBa Ha eBponeckata DnpeKtNa RoHS (2011/65/EU). He CbIbpxa ONiCaHnTe B DnpeKtNaTa BpeHn n 3a6paHeH MaTePnAIn.

1.4 Инфомацnia 3a onakobkata

Onakobkata Ha npoDyKta e n3rotBeHa OT NpOJIeXaUHa peuNKnIpaHe MaTePnaJIH B CbOTBETCTBNE C HauNoHaHNOHOTO HN 3aKO

HODaTeJIcTBo. He n3XbBpIyTe ONaKOBbUHInTe MaTePnAIn C 6ntOvN nn DpyrN OTnaDbuN. OTHeCeTe Rn B cHTbp 3a Cb6HpAne Ha ONaKOBbUHm MaTePnAIn, NocOueH OT MeCTHIne BnactN.

2 Texhnueckn cneunkauzn Ha ypeda

ДИМOOTBOД

I3noJI3BaHe C BbIeH fNITbPnI3noJI3BaHe C

MapknpoBknte Ha npodykta nIIN CTOnHocHTte, NOCOeyH B dpyrN DOkyMeHTn, DIOCTaBeHN C Hero Ca CTOnHOCTN, NOJyehn npn Ia6opatOpHn ycNoBna, CbIpaCHO npnIOxMm cTaNdaptN. Te3n CTOnHOCTn MoKe da BapnPAT, B 3aBNCIMoCT OT pa6OTHnTE ycNoBna Ha npodykta n ycNoBnyTa Ha OKoJIHaTa CpeDa.

3 MoNTaJHa ypeDa

CbpxeTe ce c Hai-6n3kn yIbHOMOeH cepBn3eH areHT 3a MOHTax Ha a6cop6atopa.

*Iodrotobkata Ha MrcTOTO n eJeKtpnueckoto HnHctaInpane Ha npOdykTa ca OTROBOPHOCT Ha Notpe6ntela.

IPEyPExEHE:OTcTaHeTe 3aHToTO pOIO (aKO hMa TaKOBa)OT NOBbPxHOCTT aHa abCop6aTopa N dIMooTBoDa cJeM MOHTaxa.

Bncounhata Mejdy donHaTaNobbpxHocT ha a6- cop6atopa n rohpata NOBbpxHocT Ha nekaTa/ fypHaTHe Tp6Ba da 6bJe no-MaJIko OT 50 cm npn ra3OBN KOTNoHn 45 cm npn eJNeKTPnueckn KOTNoHn.

EneKtpnuecknte Bpb3Kn Tp86Ba Da ce HappaBt OT KBaHnΦnUnpaH eNeKtpoTeXnK.

MOnTnpaIte npOdykTa Taka, Ye da MoXeTe da DoCTnIrate 3axpaHbAunKa6eN (Uencen, KOHTaKT)JeCHO CNeD MOHTaJa.

Pa3MePnte ca daedeHn B mm.

3.1. CBbp3BaHe Ha 3axpaHbaHeTo

3axpaHbAHeTo Tp6Ba Da CbOTBeTCTBa Ha NocOueHnTe B Kopnyca Ha abCop6aTopa DaHH. CbByPxe Te abCop6aTopa KbM KOHT, CbOTBcTBAu Ha NocOueHnTe Bbpy HrO DaHH, I rO pa3noJoxTe Taka, Ye da 6bJe Ha DoCTbNHO MxCTo. Cne MoTata, Ako ypeBt Hma 7eNCen (DnpeKTHo 3axpaHbAe) nIi UencelbTe TpydHODocTbNeH, IN3NoJ3BaIte PReBKnIOUbATEJ B JInnraTa, KOIT ONo3BOJRA u3KJIyBaHe Ha 3axpaHbAHeTO npY cNOBnHa CBpbXtOK OT kateropn III.

ПЕДУПЕХДЕНЕ: Ппенида CBьржete OTHOBO abcopbaTopa КБМ 3axpaHbAHeTo И да поверптЕ Ддл работи павилно, ce уberpeTe, Ye 3axpaHbAuznT KaBeI e CBьрзан павилно.

• Abcop6batoptteobopydBaHcbc cneuaJIeH 3axpaHbauKaben. CbpxKeTe ce cyIbIHO-MoUeH cepBn3eH aKeHT, aKO 3axpaHbauNt Ka6eIce NOBpei.

3.2. MoHTaJ

3.2.1 Празда заночete MOHTажа:

• Поберете далл порукът Има похаяш размep 3a мястOTO на могтаж.

• Otrpahe Te BbIeHnA nITbp (^*) , ako e doCTaBeH (BIXTe cBoTBeTHnA naparpaΦ). Toi ce MOHTnpa, camo aKO XeJaTe Da N3NoJ3BaTe abcop6aTopa KaTo MoJeN C nITbp.

• Поберете дали с acopbaTopa ca doctabehn Дуг MaTePmaHn (Ha npimep naket C BnHTOBe (^) , rapaunOnHa KapTa (^) nДр.) n aKO ToBa e Taka, nO OTcPaHeTe n CbXpaHeTe Ha dpyro macto.

• Ako e Bb3MOxHO OTCpaHete CBO6OHDocToIuNTe NIN Pb3raUc CE KOTIOHN IN 3DbpNaHTe HAcTpaHn, 3a Da DOCTURHeTe 3aHaTaCTeHa / TaBaHa IecHO. Ako He e Bb3MOxHO, NOKPInTE PLOTA, KOTIOHA INN PhHPATA C PbTHO 3aUNTHO NOKPUBaNO, 3a Da IN 3aNA3ITE OT NOBpeIN 3aMbpcBaHe. N36epeTepabHa NOBbpxHOCT 3a MOHTIPAhe Ha ypeA. NOKPInTE NOBbpxHOCTTa Cbc 3aUNTHO NOKPBAIO IN pa3NoJoxTe BCNUK Pa3OnaKOBAHU qactn BbpxHrero.

Ocben ToBa npoBepTe daHn B oBnaCTTa 3a crno6yBaHe Ha a6Cop6aTopa nMa KOHTAKT (B 6bN30cT B DoCTbHnHaTa O6NaCT CNeI MoHTaKa Ha a6Cop6aTopa) n DaJIe Bb3MOxHo CBbp3BaHe Ha acnnpaunra Ta Ha a6Cop6aTopa (camo 3a MoDJI N C acnnpaunr).

3 MoNTaJHa ypeDa

3aBbPwTe Heo6xOIMnTe onepaun Ha CTeHaTa (HapnpMeR BkIIOUvBaHe Ha uenCeNa n/nn np6uBaHe Ha OTBOp 3a Mapkya 3a OTBeXdaHe).

IpeIarat ce InpOKn 7noHKn 3a cIKcnaHe Ha abcop6aTopa KbM pa3HOO6pa3HN TINOBe CTehn / TabAH.NOCBeH TOBa e Heo6OIMo Da ce NOTBbPdN CbBMecTImOcTTa Ha MaTePnAJa C MaTePnAJa Ha CteHata/TabaHa OT yNbJHOMOueh TexHK. CteHata/TabaHbT Tp6Ba Da n3DbpxaT TerlOTO Ha abcop6aTopa.He MOHTpaIte ypeDa Ha NOBbPx-HocTN OT KepAMuHn PLOU, rncn cNIKOH. PnIKpenBaIte camo KbM CTeha.

Ako IMa IaHeI n/IIIn CtpaHnUHa CTeHa, n/IIIn Me-6eI, npOBepTe DaIIM Ma DOCTaTbUHO MAcTO 3a crNo6BaHe Ha a6Cop6aTopa N daIIN NaHeIbT 3a ynpabVeHne 6bJe IecHO DoCTbNeH.

3 MoNTaJHa ypeDa

3.2.2 Побrotовka 3a монтурапена ha abcopbaTopa Ha cTeHaTa

Ito-donye daedeHa HnΦopMaunra, Heo6xOma 3a IodrotOBkata Ha MOHTaXHOTo MrcTo Ha a6cop6atopa.

1.Obo3HaueTe NOBbpxHOCTTa,Bbpy KOrTO NCKaTe Da OKaHTe CrlNo6KaT.A.(Furpa 1)

2.ФИКСИРаTe шaблonaHa crIIOБkaTа Вьру MOHTaЖHOTo MЯCTO Ha a6cop6aTopa. (ФИгура 2)

3.ПобиTe OTBOP cbc CBpeINo 8mmHa mapKnapaHnTe TOnkN.(Фура3)

4.CnmoTaHaUyK npKpeTe 36poa unHKn 8x40 mm B npoBntte OTbOpn. 3aBnTe 2 BnHTa 5x45mm B nocTaBeHnte no onncanna no-rope hauHH uonHKn. HeobxOdImo e da mMa MeJInHa ot 5 mm MeJdy rIaBaTa Ha BVnTa n CTehata.(Furpa4)

3 MoNTaJHa ypeDa

3.2.3 Crno6BaHe Ha dmooTbOda Ha a6cop6aTopa

IpoBnTe OTBOpHa MapKnpaHnTe TOnKn CbC CBpeNo 08 mm, 3a Da npKpEnTe PNOyata Ha DnMOOTBoDa. C NOMOuTa Ha uK NoCTaBeTe DBe IINOHKn 8x40 mm B npoBnTe OTBOpN. 3aBnTe 2 BNHTa 05x45 mm KbM NoCTaBeHnTe NO ONaHnHaun HnOHKn. (Anrpya 5)

3 MoNTaJHa ypeDa

3.2.4 Crno6BaHe Ha a6cop6aTopa Ha cTeHaTa

1. OTeTpaHete npEHHaHaHeI, 3a da npKpeNte a6cop6aTopa KbM cTeHaTa.(Фура7)

1. OTeTpaHeteФИТPnTe.(ФИгура 8)

1. NocTaBete abCop6aTopa no TaKbB HaunH, Ye BnHTOBete Da CbBnaDat C rIaBNTe Ha BnHToBeTe. (Furpa 9)

1. 3aTeHHeTe BnHTOBeTe, 3a Da 3aKpeNITe a6-cop6aTopa. (Фура 10)

3 MoNTaJHa ypeDa

1. 3a da 3akpenite abcop6aTopa, n3noI3BaIte wai6n i 3aterheTe c BnHTObe 5x45

Figure 11)

1. BkIouhe 3axpaHbau nka6eI. 3a 3atraHe Ha ka6ena n3no3BaIte BnHTObe 0 3.5x9.5.

Figure 12

3 MoNTaJHa ypeDa

1. Pa3noJoxeTe Bpb3KaTa Ha dIMoOTbOda KaKTo e noka3aHo Ha cHpyrPe. (Furpa 13, 14)

4.1 Pa6ota

• I3noJ3BaIte BnCOKaTa CmYkATEJHa MoU, aKO B KUYHrTa NMa TBbPde MHOr O nap. IpeNOpBvBa ce 3acMyKBaHeTo Ha abCop6aTopa Da Ce BKJIuOu 5 MNHTn PpeN Haayano To Ha rotBeHTo I da npoDbJxN Da pa6OTn KaKTo NO Bpeme Ha npiroTbHTo, Taka n 15 MNHTn CJeI pNkJIIOuBaHTo My.

4.2Управleness с поюта на НИВа

T1. ByToH 3a BkIIOUBaHe/IN3KIIIOUBaHe. Ako ype- dt e IN3KJIIOUeH, e Heo6XODIMo Da ro BkIIOuTe. Ako ypeIbTe Ha onpeJeNeHO HnBO Ha CKOpOCT, TO Ce IN3KJIIOUBA.
T2. BkIIOUyBa ypeHa HnBa Ha ckopoCT 1, 2 n 3.

BknHouBa ypeHa Ha HnBO Ha ckOpocT 1. CBeTbCaBETnHEn HnDnKaTop 1.

BknHouBa ypeHa HnBO Ha ckOpocT 2. CBeTbCaBtIINHeHnDnKaTop 2.

BknHouBa ypeHa HnBO Ha ckOpocT 3. CBeTbCaBtIINHeHnDnKaTop 3.

T3. BkHouBa ypeHa Ha HnBO Ha ckOpoc 4 3a 5 MNHyTN. DOKATO ypeBt pa60Tu Ha npOn3- BOJHO HnBO (1,2,3) HAtnCKaHeTo Ha 6yToHa BOIN DO Cta6nIHNO CBTeHe Ha CBETnIHnHa INdIKaTOP Ha CKOpocTTa n IprmIrBaHe Ha CBETnIHnHa INdIKaTOP 3a HnBO Ha CKOpoc 4. B Kpa Ha 5 MNHyTHCetJIHHNHa INdIKaTOP 3a HnBO Ha CKOpoc 4 n3racBa n IpoDyKTBt n3Jn3a OT pexHM Ha MaKcImaHaCKOpoc. AKO HATncHEte 6yToHa 3a HnBO Ha CKOpoc 4 IpeDN n3TnHaHeTo Ha 5 MNHyTN, IPOdyKTBt n3Jn3a OT pexMHa MaKcImaHa CKOpocT.

T4. ByToH 3a BKn./n3Kn. Ha Iamnata. HATncHeTe 6bP30 To3n 6byTOH, 3a Da BKNIOUHTe/IN3KIOU- YnTE IaMnata. HATncHeTe n 3aIpbXTe 3a NOBuee ot 1 cekynda, 3a da IN36epete eEDHO OT 5 HnBa Ha npCKoCT.

4.3 Anapma Ha Фильтаа Ma3HHH

PpIMnRbAHeTo Ha CBeTlnHeH INDnKaTOp 1 npedynpeJdaBa Notpe6nteJa NaOnCTn MeTaHNHaPnTbp. Ppi HAnuHne Ha Ta3n aIapMa e BpeMe Da NouchTe FInTbpa 3a Ma3HNH. HatncHeN 3aDpbXTe 6yToHa 3a BKl./n3Kn. 3a 3 cekyHdi, 3a Da HynpaTe npedynpexDeHneTO, KOraTO npOpykTbT pa6OTn. CBeTlnHeHnDnKaTOp 1 npectaBA da npIMrBa.

1.1.1 Elektrische veiligkeit

1.1.2 Productveiligung

1.1.3 Kinderveiligigkeit
