MANUALE UTENTE HCA92844WH BEKO

UPOZORENJE: Prije nego što do-dirnete žarulje, provjerite jesu li se ohladile. Obratite se ovlaštenom servisnom partneru za zamjenu svjetiljke.Questo prodotto è stato prodotto in moderni impianti rispettosi dell’ambiente, senza causare danni alla natura. L’apparecchio è conforme alla direttiva RAEE. Non contiene PCB. Leggere per prima cosa questo manuale! Gentili Clienti! Grazie per aver scelto un prodotto Beko. Speriamo che Lei riesca ad ottenere i risultati migliori da questo prodotto, realizzato con tecnologia di alta qualità e all'avanguardia. Pertanto, legga questo intero manuale utente e tutti gli altri documenti allegati con attenzione prima di utilizzare il prodotto e lo conservi come riferimento per usi futuri. Se passa il prodotto ad altre persone, dia loro anche questo manuale utente. Segua tutte le avvertenze e le informazioni del manuale utente. Ricordi che questo manuale utente può anche essere applicato a molti altri modelli. Le differenze tra i modelli sono descritte esplicitamente nel manuale. Significato dei simboli I seguenti simboli sono utilizzati in diverse sezioni del presente manuale:

Informazioni importanti e suggerimenti utili sull'utilizzo.

AVVERTENZA: Avvertenze di situazioni peri- colose relative alla sicurezza della vita e della proprietà.

Avvertenza per shock elettrico. Avvertenza di superfici calde.156 / 242 IT Cappa / Manuale utente INDICE 1 Istruzioni importanti sulla sicurezza e l’ambiente 141-144

1.3 Conformità con la direttiva RAEE e

3.2.1 Prima di avviare l'installazione: . . . . . . . . . . . . . . . .146

3.2.2 Preparazione del gruppo della cappa

3.2.4 Montaggio della cappa sulla parete . . . . . . . . . . .150

4 Funzionamento dell'apparecchio 153

5 Pulizia e manutenzione 154-155

Cappa / Manuale utente

Istruzioni importanti sulla sicurezza e l’ambiente Questa sezione contiene istruzioni di sicurezza che consentono di pre- venire il pericolo di lesioni personali o di danni materiali. L’inosservanza di queste istruzioni invalida la ga- ranzia accordata.

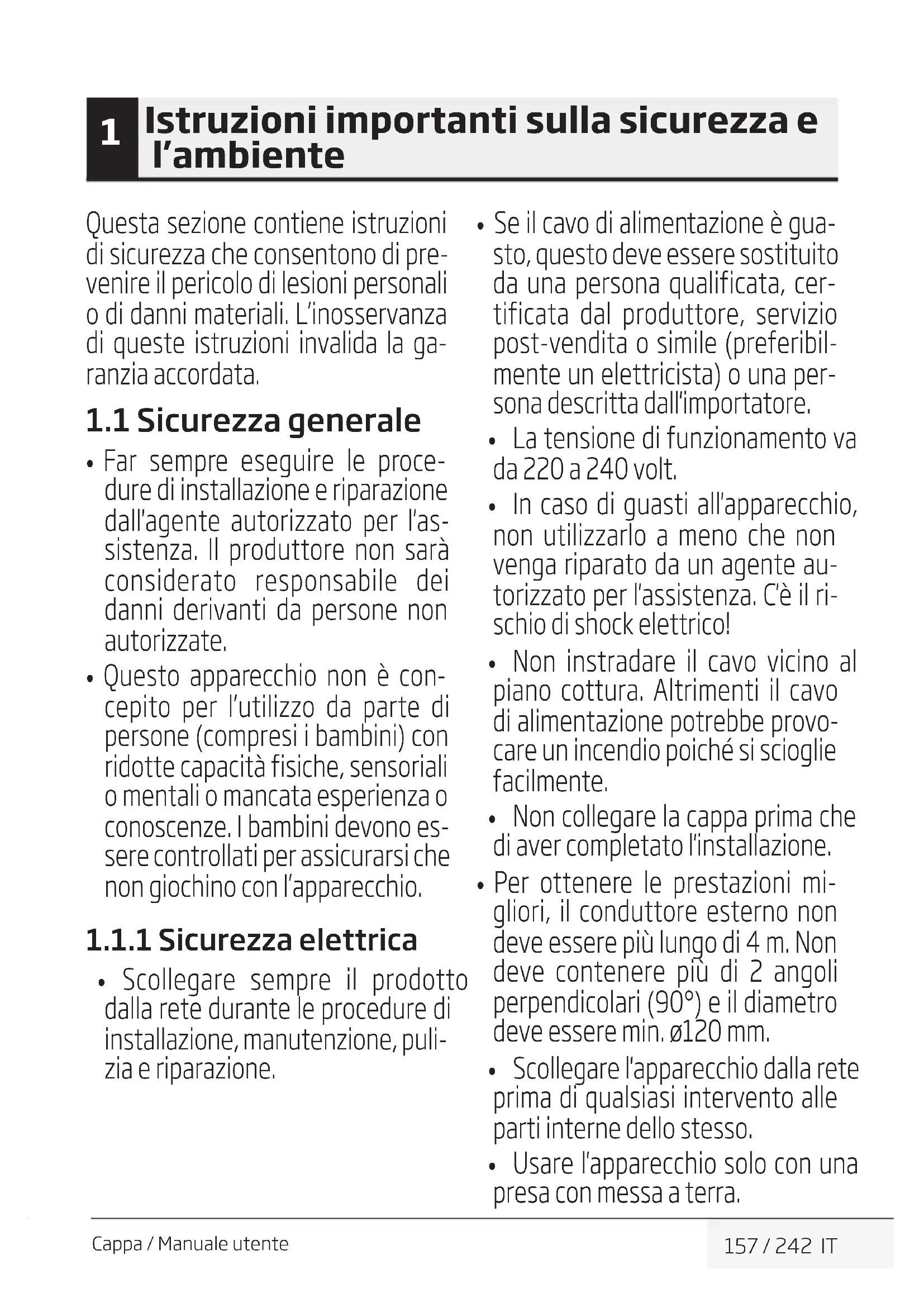

1.1 Sicurezza generale

• Far sempre eseguire le proce- dure di installazione e riparazione dall'agente autorizzato per l'as- sistenza. Il produttore non sarà considerato responsabile dei danni derivanti da persone non autorizzate.

• Questo apparecchio non è con- cepito per l’utilizzo da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancata esperienza o conoscenze. I bambini devono es- sere controllati per assicurarsi che non giochino con l’apparecchio.

1.1.1 Sicurezza elettrica

• Scollegare sempre il prodotto dalla rete durante le procedure di installazione, manutenzione, puli- zia e riparazione.

• Se il cavo di alimentazione è gua- sto, questo deve essere sostituito da una persona qualificata, cer- tificata dal produttore, servizio post-vendita o simile (preferibil- mente un elettricista) o una per- sona descritta dall'importatore.

• La tensione di funzionamento va da 220 a 240 volt.

• In caso di guasti all'apparecchio, non utilizzarlo a meno che non venga riparato da un agente au- torizzato per l'assistenza. C'è il ri- schio di shock elettrico!

• Non instradare il cavo vicino al piano cottura. Altrimenti il cavo di alimentazione potrebbe provo- care un incendio poiché si scioglie facilmente.

• Non collegare la cappa prima che di aver completato l'installazione.

• Per ottenere le prestazioni mi- gliori, il conduttore esterno non deve essere più lungo di 4 m. Non deve contenere più di 2 angoli perpendicolari (90°) e il diametro deve essere min. ø120 mm.

• Scollegare l'apparecchio dalla rete prima di qualsiasi intervento alle parti interne dello stesso.

• Usare l'apparecchio solo con una presa con messa a terra.158 / 242 IT Cappa / Manuale utente

• Si può utilizzare un tubo con un diametro di 120 mm o 150 mm per il collegamento del tubo della cappa.

• Non eseguire collegamenti ai tubi collegati a piani cottura, tubi di sfiato o tubi con fiamme alte. Ri- spettare le norme previste dalle autorità per lo scarico dell'aria di sfiato.

• L'altezza tra la superficie inferiore della cappa e la superficie supe- riore di piano cottura/forno non deve essere inferiore a 50 cm per i fornelli a gas e 45 cm per i fornelli elettrici.

• Non utilizzare la cappa senza i fil- tri di alluminio e non rimuovere i filtri durante il funzionamento.

• Non toccare mai le lampadine della cappa dopo averle utilizzate a lungo. Le lampadine calde pos- sono ustionare la mano.

• Evitare fiamme alte sotto il pro- dotto. Altrimenti particelle sul filtro dell'olio possono bruciare e portare a un incendio.

• Accendere il piano cottura dopo aver posizionato pentole o padelle sullo stesso. Altrimenti il calore in aumento po- trebbe deformare alcune parti del prodotto.

• Spegnere il piano cottura prima di rimuovere pentole o padelle.

• Evitare materiali infiammabili sotto la cappa.

• L'olio può prendere fuoco mentre si frigge. Pertanto fare attenzione a panni e tende.

• Non lasciare mai la cucina senza supervisione mentre si frigge; l'o- lio bollente potrebbe provocare un incendio.

• C'è rischio di incendio se la cappa non viene pulita secondo gli inter- valli specificati.

• Prestare un'attenzione estrema e indossare i guanti quando si puli- sce la cappa.

• Consigliamo di avviare l'appa- recchio qualche minuto prima di cominciare a cucinare, per accre- scere la forza di aspirazione. Così si avrà un'aspirazione continua e stabile quando si creano i vapori.

• Utilizzare la cappa per 15 minuti ancora dopo aver completato la cottura o la frittura per rimuovere il vapore e l'odore della cottura dalla cucina.

Istruzioni importanti sulla sicurezza e l’ambiente159 / 242 IT Cappa / Manuale utente

• Quando la cappa è in uso, soprat- tutto con la cucina a gas, assicu- rare che l'ambiente sia ventilato con aria pulita.

• Prestare attenzione a non colle- gare l'apparecchio ai tubi utilizzati da dispositivi non elettrici. (Per es.: tubo del riscaldatore).

• Il funzionamento simultaneo e corretto della cappa e di un altro dispositivo che richiede aria è possibile solo quando si raggiunge una bassa pressione di 4 Pa (0,04 mbar), evitando così il riassor- bimento del gas. Ciò può essere possibile solo facendo arrivare l'aria da aperture scoperte (porta, finestra, aperture di ventilazione o altre misure tecniche). Prestare la massima attenzione alla fornitura di un flusso d'aria sufficiente. Un tubo che fornisce ingresso/scarico di aria non è sufficiente allo scopo.

• I materiali di imballaggio sono pe- ricolosi per i bambini. Tenere i ma- teriali di imballaggio in un luogo sicuro, fuori dalla portata dei bam- bini.

• I materiali elettrici sono pericolosi per i bambini. Tenere i bambini lontani dall'apparecchio. I bambini non devono giocare con l’apparec- chio.

• Il presente apparecchio può es- sere utilizzato da bambini a par- tire da 8 anni di età e da persone con capacità fisiche, sensoriali o mentali limitate o che non hanno conoscenze ed esperienza, a condizione che siano sotto su- pervisione per un uso sicuro del prodotto o siano stati istruiti e comprendano i potenziali pericoli derivanti dall'uso del prodotto. I bambini non devono giocare con l’apparecchio.

• CAUTELA: Le parti accessibili po- trebbero surriscaldarsi quando si utilizza un dispositivo di cottura.

• Questo apparecchio è concepito per uso domestico. Non è idoneo a un uso commerciale e non deve essere usato oltre il suo uso pre- visto.

• Il produttore non sarà responsa- bile per danni provocati da uso o gestione non corretti.

Istruzioni importanti sulla sicurezza e l’ambiente160 / 242 IT Cappa / Manuale utente

• La vita di servizio dell'apparecchio è 10 anni. Questo è il periodo pre- visto per la disponibilità delle parti di ricambio necessarie al funzio- namento corretto del prodotto.

• AVVERTENZA: Se non si fissano le viti in conformità alle istruzioni fornite nel manuale possono cau- sare pericoli elettrici.

1.3 Conformità con la direttiva

RAEE e smaltimento dei rifiuti Questo prodotto è conforme alla diretti- va UE RAEE (2012/19/UE). Questo pro- dotto presenta un simbolo di classifica- zione per gli apparecchi elettrici ed elet- tronici (RAEE). Questo prodotto è stato realizzato con parti e ma- teriali di alta qualità che possono essere riutiliz- zati e sono adatti ad essere riciclati. Non smaltire il prodotto con normali rifiuti domestici o altri alla fine della vita di servizio. Portarlo ad un centro di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Consultare le autorità locali per conoscere quali sono i questi centri di raccolta.

Istruzioni importanti sulla sicurezza e l’ambiente Conformità alla direttiva RoHS: Il prodotto acquistato è conforme alla direttiva UE RoHS (2011/65/UE). Non contiene materiali dan- nosi e proibiti specificati nella Direttiva.

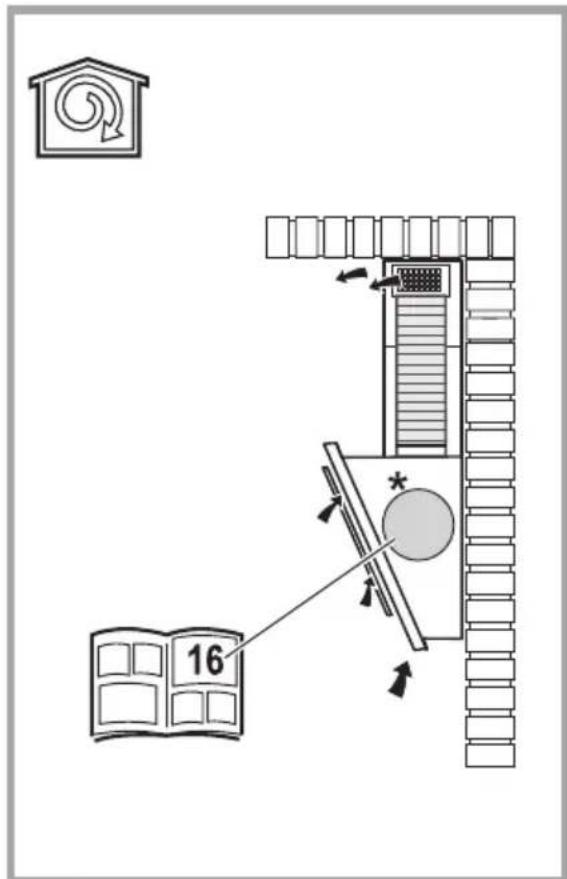

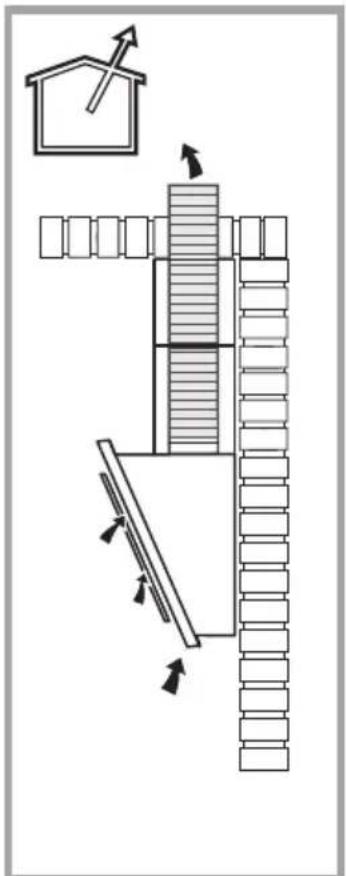

imballaggio L’imballaggio del prodotto è fatto di ma- teriali riciclabili in conformità con la nor- mativa nazionale. Non smaltire i materia- li di imballaggio con i rifiuti domestici o altri rifiuti. Portarli ai punti di raccolta per materiali di imbal- laggio previsti dalle autorità locali.161 / 242 IT Cappa / Manuale utente I contrassegni sul prodotto o i valori dichiarati in altri documenti in dotazione con il prodotto sono valori ottenuti in condizioni di laboratorio secondo gli standard pertinenti. Questi valori potrebbero variare a seconda delle condizioni di funzionamento e ambientali del prodotto. Uso con filtro carboneUso con tubo 2 Specifiche tecniche dell'apparecchio162 / 242 IT Cappa / Manuale utente Consultare l'agente autorizzato per l'assistenza per l'installazione della cappa. *La preparazione della posizione e l'installazione elettrica per il prodotto sono responsabilità del cliente.

AVVERTENZA: Rimuovere la pelli- cola protettiva (se presente) dalla cappa e dalla superficie del tubo dopo il montaggio. L'altezza tra la superficie inferiore della cappa e la superficie superiore di piano cottura non deve essere inferiore a 50 cm per i fornelli a gas e 45 cm per i fornelli elettrici. Far eseguire il collegamento elettrico da un elettricista qualificato. Montare il prodotto in modo da poter raggiungere il collegamento elettrico (spina, presa) facilmente dopo il montaggio. Le dimensioni sono date in mm. 3.1. Collegamento elettrico

• L’alimentazione elettrica di rete deve essere conforme ai valori forniti sulla targhetta all'interno della cappa. Collegare la cappa alla presa in conformità alle norme vigenti tramite una presa e posizionarla all'interno dell'area accessibile. Dopo l'installazione, se il dispositivo non ha una presa (collegamento di alimentazione alla rete diretta) o la presa è fuori portata, utilizzare un interruttore a doppio polo in linea con le norme, che consenta lo scollegamento della presa di corrente in circostanze relative alla sovracorrente di categoria III.

AVVERTENZA: Prima di ricollegare la cappa alla fonte di alimentazione principale e di controllare il funzio- namento corretto, accertarsi che il cavo di alimentazione sia collegato correttamente.

• La cappa è dotata di uno speciale cavo di alimentazione. Contattare l'agente di assistenza autorizzato se il cavo di alimentazione è danneggiato. 3.2. Installazione

3.2.1 Prima di avviare

• Verificare che il prodotto acquistato abbia le dimensioni corrette per il luogo d'installazione.

• Rimuovere il filtro del carbone attivo (*) se fornito (vedere il relativo paragrafo). Essi saranno installati solo se si desidera utilizzare la cappa come modello filtrato.

• Verificare che ci siano altri materiali (come confezione viti (*), scheda di garanzia (*), ecc.) forniti nella cappa e se disponibili, rimuoverli e tenerli da parte.

• Se possibile, rimuovere il piano cottura libero o scorrevole e tirare da un lato per raggiungere facilmente la parete / soffitto. Se non è possibile, coprire il ripiano, il piano cottura o il forno con un panno protettivo spesso per poterli proteggere da danni e polvere. Selezionare una superficie piatta per installare l'apparecchio. Coprire la superficie con un panno protettivo e posizionare tutte le parti a tettuccio della cappa e la minuteria nel panno.

• Inoltre, verificare se una presa è disponibile nell'area di montaggio della cappa (sull'area accessibile dopo il montaggio della cappa) e verificare se il collegamento della cappa all'esterno (solo per il modello con aspirazione) è possibile. 3 Installazione dell'apparecchio163 / 242 IT Cappa / Manuale utente 3 Installazione dell'apparecchio

• Terminare tutte le operazioni necessarie relative alla parete (ad es. collegamento spina di alimentazione e/o apertura di un foro per il tubo di scarico). Per consentire il fissaggio della cappa su vari tipi di parete/soffitto sono disponibili tasselli larghi. Inoltre, la conformità dei materiali al tipo di parete/soffitto deve essere confermata da un tecnico qualificato. La parete/soffitto deve essere in grado di supportare la cappa. Non montare l'apparecchio su piastrelle, superfici di gesso o silicone. Montaggio solo su una parete. Se sono presenti un pannello e/o una parete laterale e/o arredi, verificare che ci sia spazio sufficiente per il montaggio della cappa e che il pannello di controllo sia facilmente accessibile.164 / 242 IT Cappa / Manuale utente 3 Installazione dell'apparecchio

3.2.2 Preparazione del gruppo

della cappa sulla parete Le informazioni necessarie per la preparazione del pezzo di montaggio della cappa sono date di seguito.

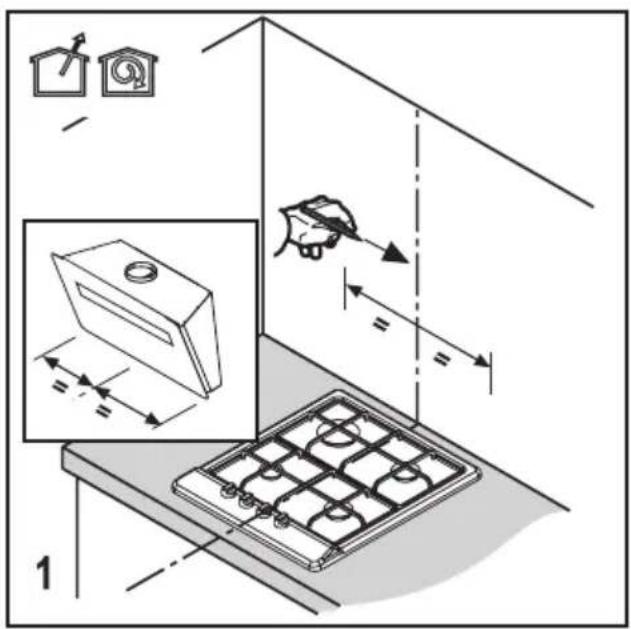

1. Marcare la superficie dove si deve appendere lo

schema di montaggio. (Figura 1)

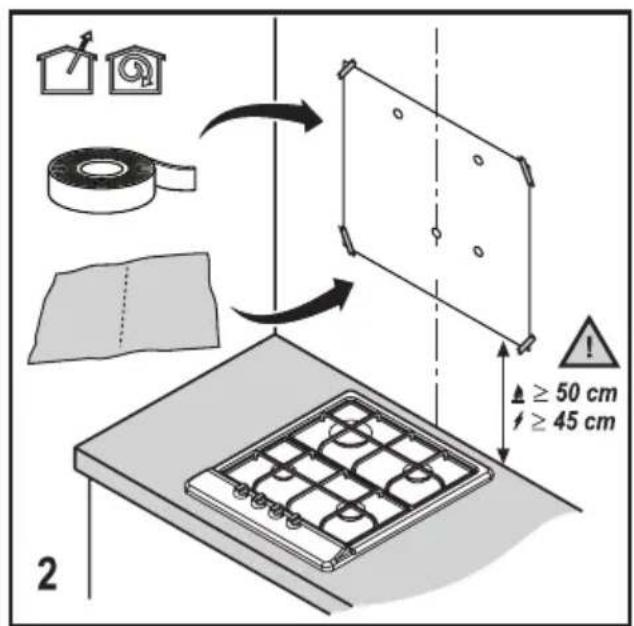

2. Fissare lo schema di montaggio sul pezzo di

montaggio della cappa. (Figura 2)

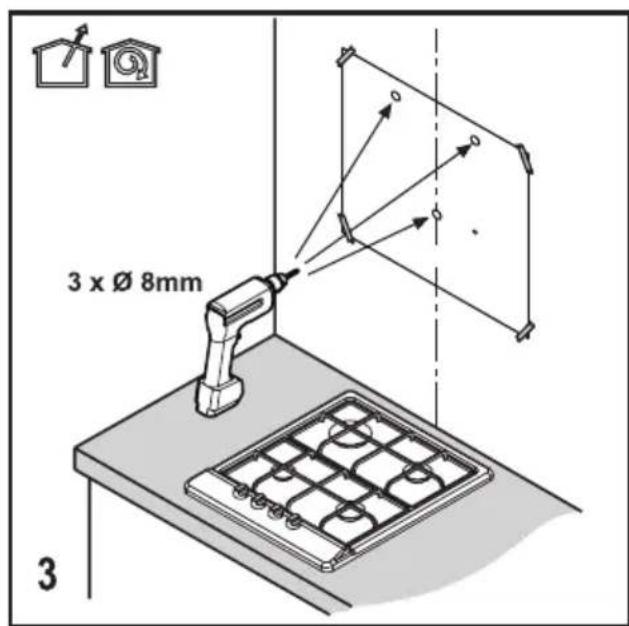

3. Eseguire un foro con Ø 8 mm sui punti segnati.

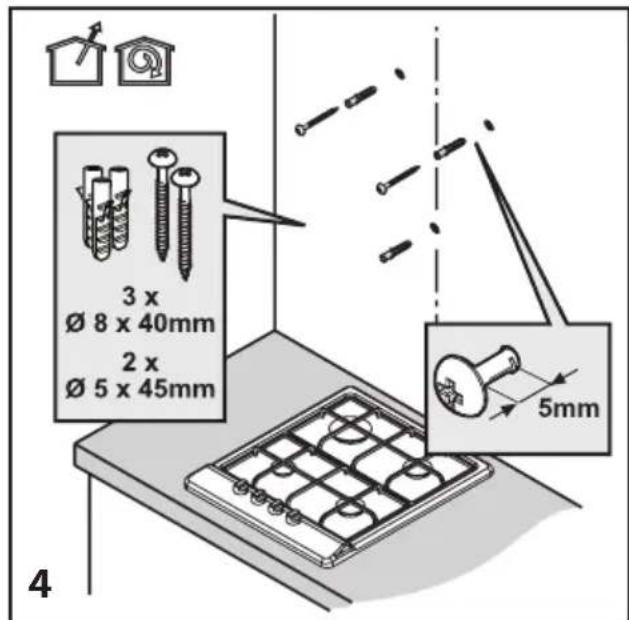

4. Martellare 3 tasselli da Ø 8x40 mm nei fori

eseguiti. Avvitare 2 viti di aggancio da Ø 5x45 mm nei tasselli colpiti in precedenza con il martello. Deve esserci una distanza di 5 mm tra la testa della vite e la parete. (Figura 4) 4165 / 242 IT Cappa / Manuale utente

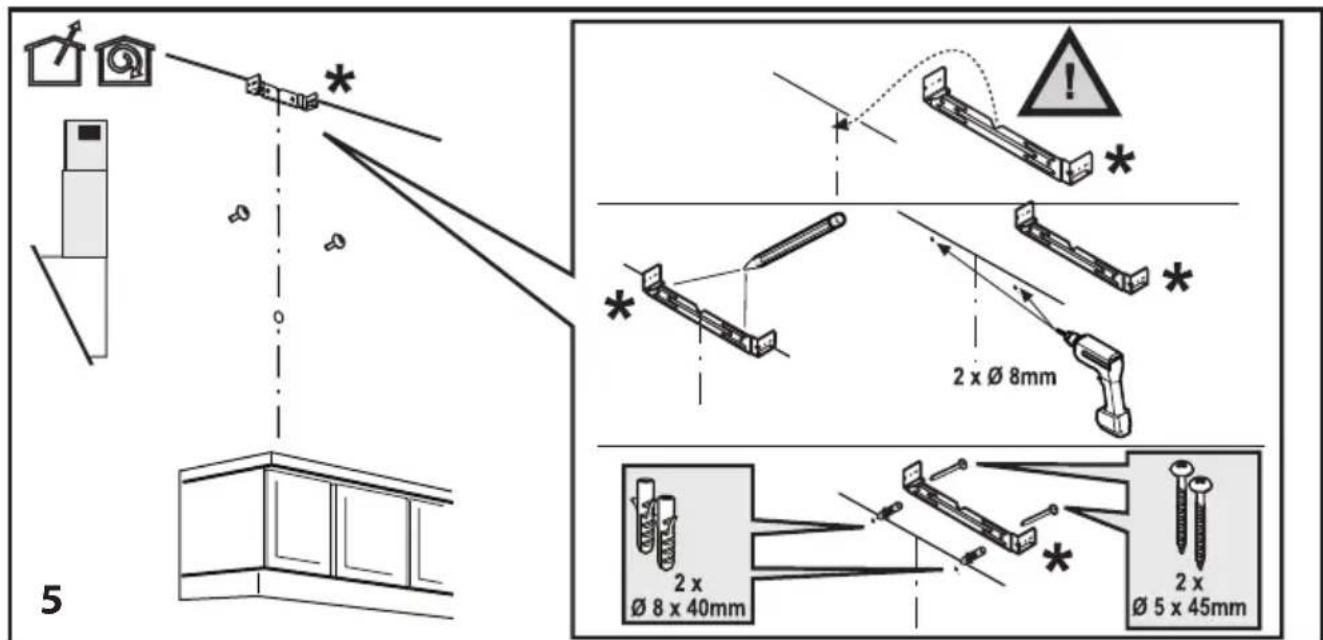

3.2.3 Montaggio del tubo della

cappa Eseguire i fori sui punti segnati con Ø8 mm per poter collegare la piastra del tubo. Martellare 2 tasselli da Ø 8x40 mm nei fori eseguiti. Avvitare 2 viti di aggancio da Ø 5x45 mm nei tasselli colpiti in precedenza con il martello. (Figura 5)

3 Installazione dell'apparecchio166 / 242 ITCappa / Manuale utente

3.2.4 Montaggio della cappa

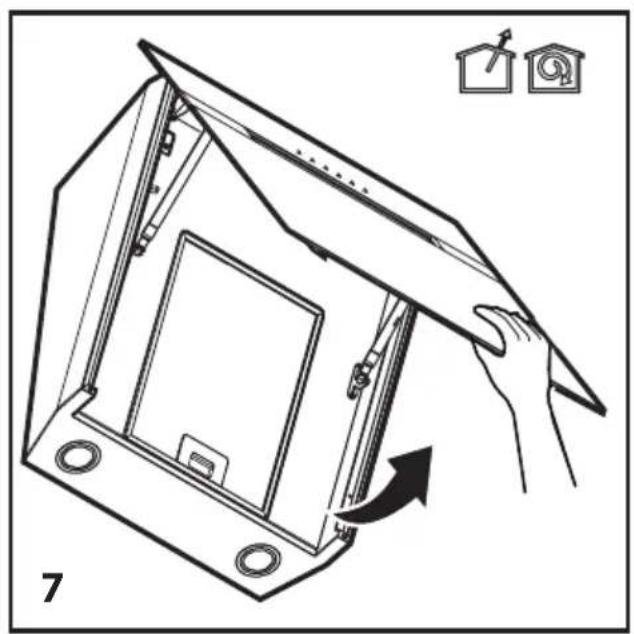

1. Rimuovere il pannello anteriore per collegare la cappa alla parete. (Figura 7)

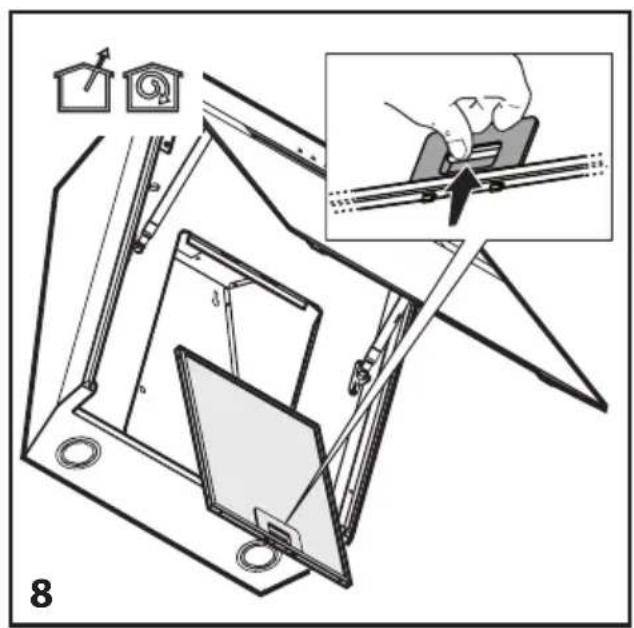

2. Rimuovere i filtri. (Figura 8)

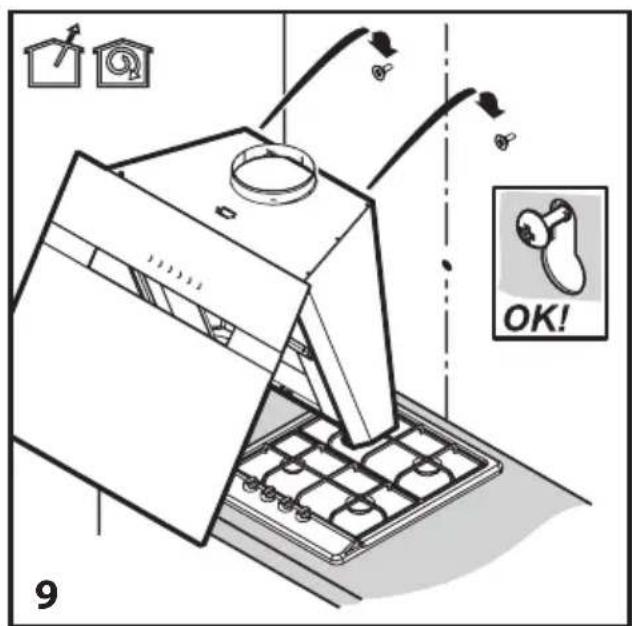

3. Posizionare la cappa in modo che le viti corrispondano alle teste delle viti. (Figura 9)

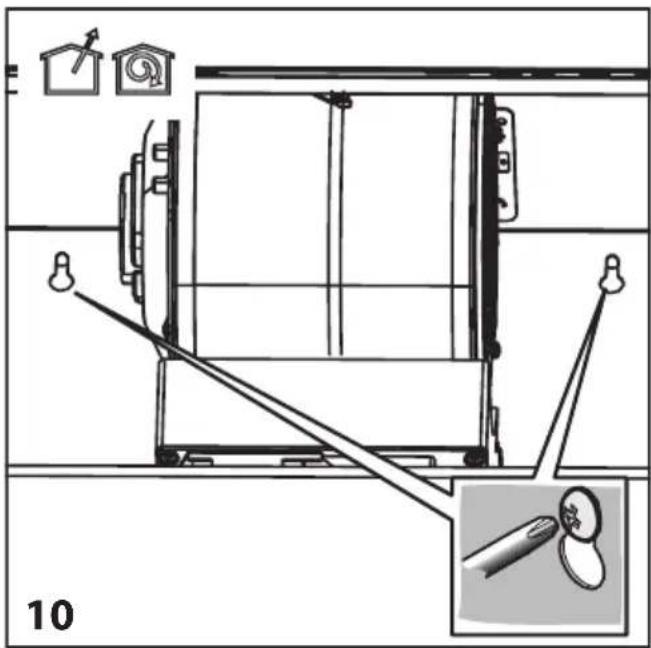

4. Serrare le viti per fissare la cappa. (Figura 10)

3 Installazione dell'apparecchio167 / 242 IT Cappa / Manuale utente

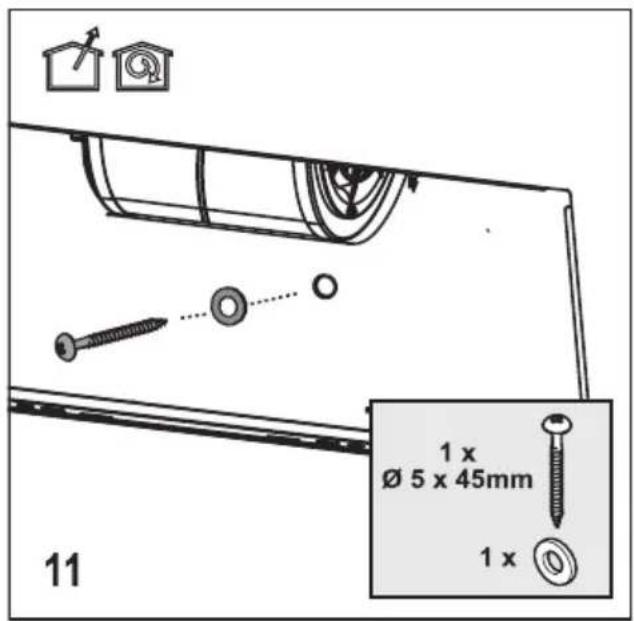

5. Per poter fissare la cappa, utilizzare le rondelle

e serrare le viti Ø 5x45. (Figura 11)

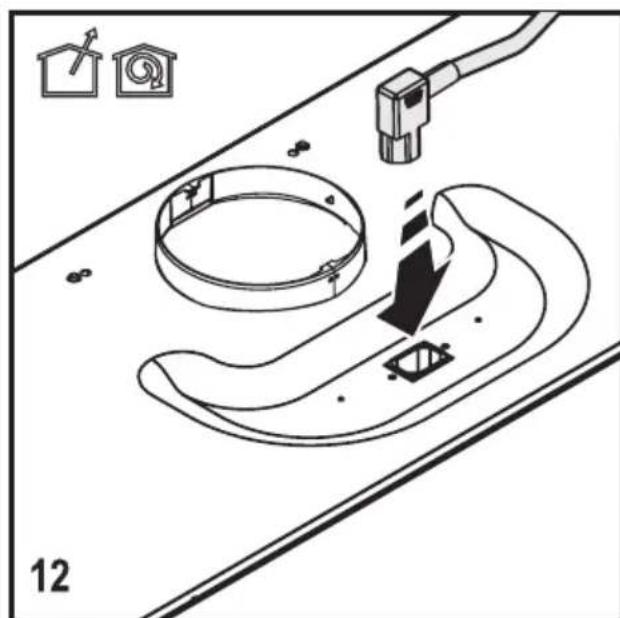

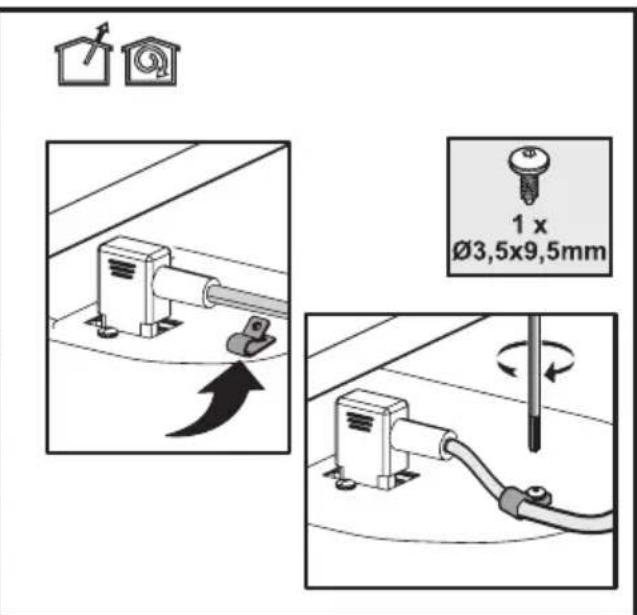

6. Collegare il cavo di alimentazione. Utilizzare la

vite Ø 3.5x9.5 per fissare il cavo. (Figure 12) 3 Installazione dell'apparecchio168 / 242 IT Cappa / Manuale utente

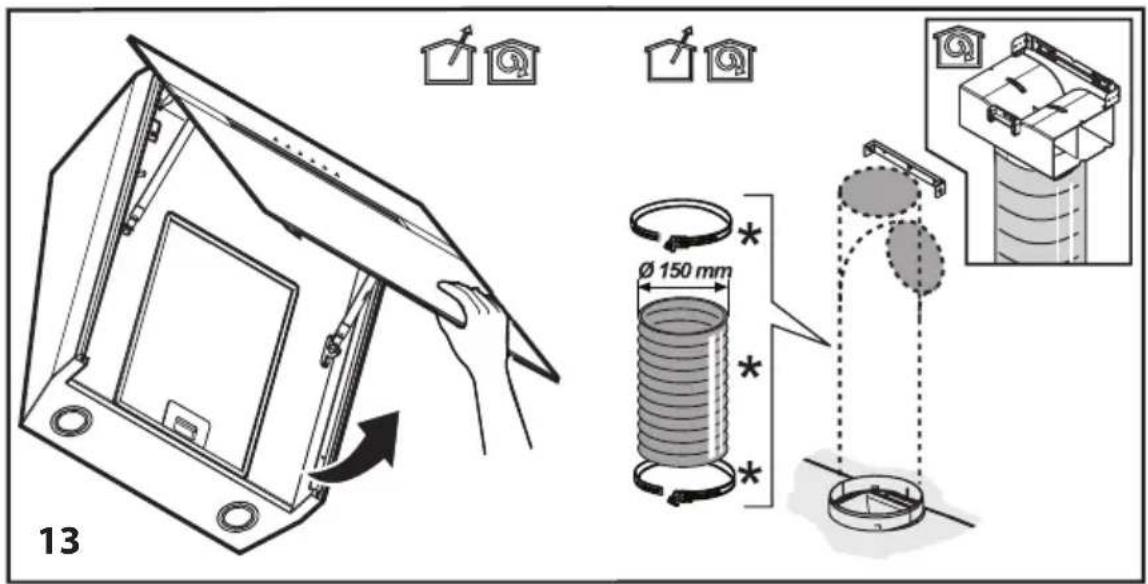

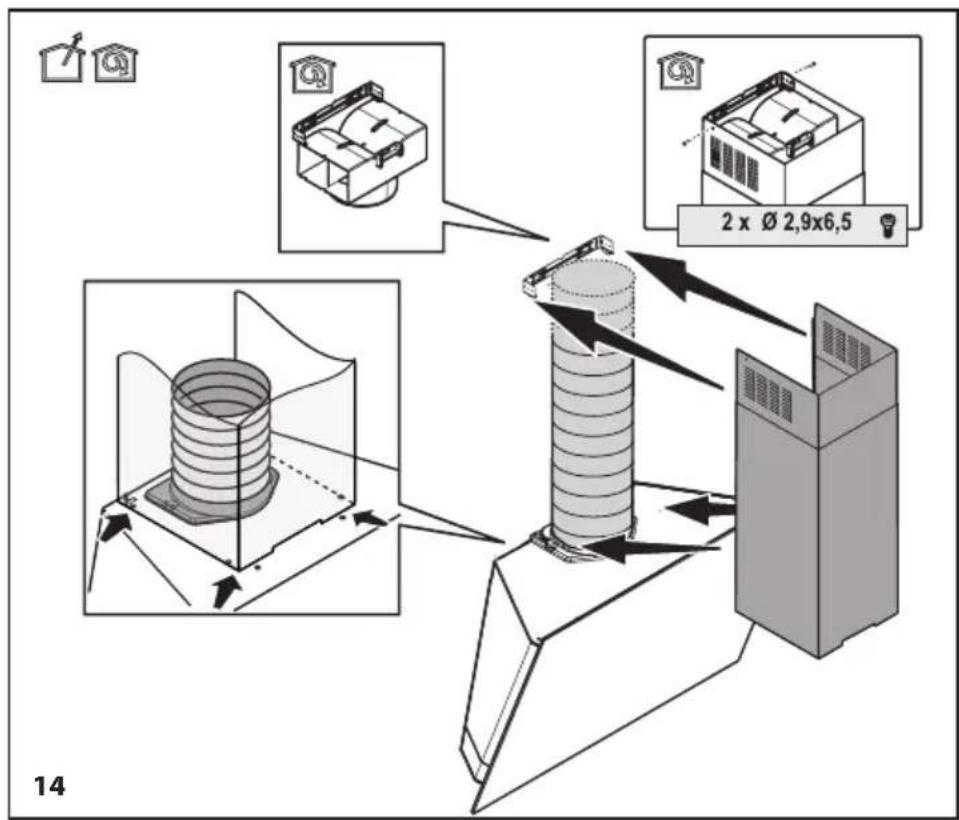

7. Posizionare il collegamento del tubo secondo le

3 Installazione dell'apparecchio169 / 242 IT Cappa / Manuale utente

• Utilizzare un'alimentazione di aspirazione elevata, se in cucina si forma vapore eccessivo. Si consiglia di accendere l'unità di aspirazione a cappa per piano cottura 5 minuti prima di iniziare a cucinare e di lasciarla in funzione durante e per 15 minuti dopo la cottura.

4.2 Controllo con livelli

T1. Tasto ON/OFF. Se l'apparecchio è OFF, accenderlo. Se l'apparecchio si trova a qualsiasi livello di velocità, spegnerlo. T2. Aziona l'apparecchio in livelli di velocità 1, 2 e

Aziona l'apparecchio a livello di velocità 1. Il LED 1 si accende. Aziona l'apparecchio a livello di velocità 2. Il LED 2 si accende. Aziona l'apparecchio a livello di velocità 3. Il LED 3 si accende. T3. Aziona l'apparecchio a livello di velocità 4 per 5 minuti. Mentre l'apparecchio è in funzione a qualsiasi livello (1, 2, 3) se questo tasto è premuto, il LED di velocità della corrente diventa fisso e il LED di velocità 4 lampeggia. Al termine dei 5 minuti, il LED livello di velocità 4 si spegne e il prodotto esce dalla modalità di velocità max. Se il tasto del livello di velocità 4 viene premuto prima che i 5 minuti siano terminati, il prodotto esce dalla modalità di velocità max. T4. Tasto lampadina ON/OFF. Premere rapida- mente questo tasto per accendere/spegnere la lampadina. Premere e tenere premuto per più di 1 secondo per selezionare uno dei 5 li- velli di luminosità.

4.3 Allarme filtro del grasso

Il lampeggiamento del LED 1 avverte l'utente per la pulizia del filtro di metallo. Quando si attiva questo allarme, è il momento di pulire il filtro del grasso. Premere e tenere premuto il tasto ON/OFF per 3 secondi per resettare l'avvertimento mentre il prodotto è in funzione. Il LED 1 smette di lam- peggiare.

4.4 Allarme filtro del carbone

Il prodotto è fornito con l'allarme filtro carbone disattivato. Premere e tenere premuti i tasti 1 e 2 per 3 secondi per attivare l'avvertenza di pulizia del filtro carbone, mentre il prodotto è OFF. Prima il LED 1 e poi il LED 1 e 2 si accendono e indicano che l'avvertenza è attivata. Premere e tenere pre- muti i tasti 1 e 2 per 3 secondi per disattivare l'av- vertenza mentre il prodotto è OFF. Prima il LED 1 e 2, poi il LED 1 si accendono e indicano che l'avver- tenza è disattivata. Il lampeggiamento del LED 2 avverte l'utente per la pulizia del filtro di carbone. Premere e tenere pre- muto il tasto ON/OFF per 3 secondi per resettare l'avvertimento mentre il prodotto è in funzione.

Se entrambe le avvertenze del filtro metallo e carbone sono attivate si- multaneamente, il reset deve esse- re eseguito separatamente per ogni avvertimento.

4.5 Utilizzo ad efficienza

• Quando si utilizza la cappa, regolare il livello di velocità secondo l'intensità dell'odore e del va- pore per evitare un consumo energetico non necessario.

• Utilizzare basse velocità in condizioni normali (1-2) e velocità elevate (3-4) quando odore e vapori sono più intensi.

• Le lampadine sulla cappa sono concepite per il- luminare la zona di cottura. Utilizzarle per illumi- nare l'ambiente/la cucina provoca un consumo energetico non necessario, nonché illumina- zione inadeguata. 4 Funzionamento dell'apparecchio T1 T2 T3 T4170 / 242 IT Cappa / Manuale utente

• Prima di pulizia e manutenzione, scollegare l'apparecchio o spegnere l'interruttore principale o allentare/spegnere il fusibile che alimenta la cappa.

• La cappa deve essere pulita regolarmente (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri del grasso) internamente ed esternamente.

• Pulire la cappa utilizzando un panno pulito inumidito con una miscela di acqua calda e detergente liquido neutro.

• Non utilizzare prodotti abrasivi. NON UTILIZZARE ALCOOL!

AVVERTENZA: L'inosservanza delle istruzioni di pulizia di base della cappa e della sostituzione dei filtri può causare un incendio.

• Per questo motivo, consigliamo di seguire le seguenti istruzioni.

• Il produttore non può essere ritenuto responsabile dei danni al motore e da incendi causati da manutenzione inadeguata o che non seguono le raccomandazioni di sicurezza menzionate sopra.

5.2 Pulizia del pannello di

• Le superfici del pannello di vetro e di aspirazione devono essere pulite con lo stesso intervallo valido per i filtri del grasso.

• Pulire con un panno umido e un detergente liquido neutro.

• Evitare di utilizzare prodotti abrasivi. NON PULIRE CON ALCOOL!

5.3 Filtro del carbone (solo

• Dopo un lungo periodo d'uso, il filtro del carbone può dipendere completamente dal tipo di cottura e se il filtro dell'olio viene pulito regolarmente.

• In ogni caso, la cartuccia deve essere sostituita almeno ogni quattro mesi (o quando il sistema indicatore di riempimento del filtro indica che il filtro deve essere sostituito, se disponibile nel modello). (Figura 16)

• Il filtro del carbone non può essere lavato e riutilizzato. Filtro del carbone circolare

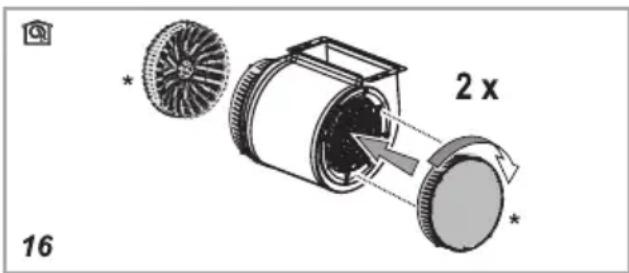

• Posizionare un filtro vicino alle gabbie di protezione del propulsore a motore, quindi ruotare la parte in senso orario.

• Per lo smontaggio, ruotare la parte in senso antiorario.

5.4 Filtro del grasso

• Ritiene le particelle di grasso causate dal processo di cottura.

• Il filtro del grasso deve essere pulito mensilmente (o il sistema indicatore di riempimento del filtro, se disponibile nel modello acquistato, indica quando è il momento) utilizzando un detergente privo di acido a mano o in una lavastoviglie con una bassa temperatura e un programma breve.

• Se lavato in lavastoviglie, il colore del filtro del grasso può attenuarsi leggermente, ma ciò non influisce sulla capacità di filtraggio. 5 Pulizia e manutenzione171 / 242 ITCappa / Manuale utente 5 Pulizia e manutenzione

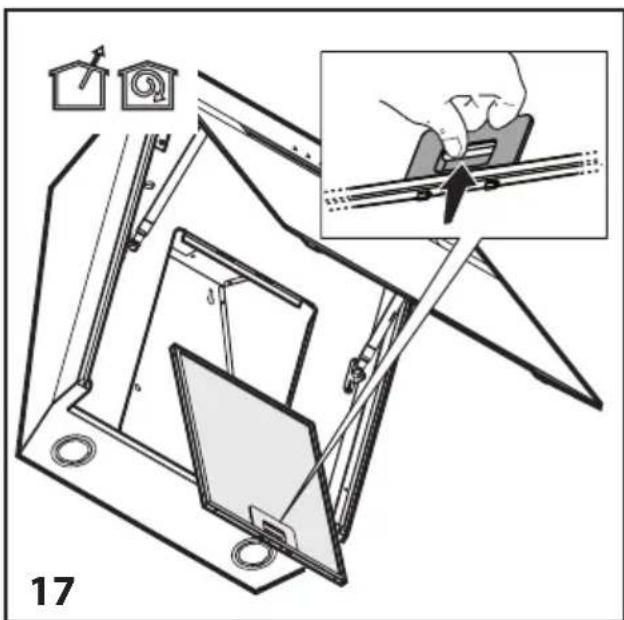

• Tirare la leva di sblocco a molla per poter rimuovere il filtro del grasso. (Figura 17)

• In particolare non trascurare di pulire la cappa subito dopo aver fritto. • Utilizzare un panno morbido immerso in detersivo liquido per pulire la superficie esterna della cappa. • Per la pulizia non utilizzare mai materiali abrasivi o che graffiano. • Si possono utilizzare gli agenti per la pulizia disponibili in commercio per il grasso persistente, seguendo le avvertenze sul prodotto. Per non graffiare il corpo in acciaio spazzolato, pulire nella stessa direzione del disegno. • Non utilizzare agenti per la pulizia contenenti acido cloridrico, candeggina o polveri abrasive per conservare la qualità superficiale del prodotto. Utilizzare un panno umido in acqua saponata o uno speciale spray per la pulizia in acciaio inox per le superfici in acciaio inox. Rimuovere la pellicola protettiva dell'apparecchio. Attenzione: Se non si rispettano le istruzioni su pulizia e sostituzione dei filtri della cappa, è possibile che si inneschi un incendio. Se è necessario trasportare l'apparecchio:Conservare l'imballaggio originale dell'apparecchio. Trasportare l'ap-parecchio con il suo imballaggio originale e seguire i contrassegni relativi al trasporto sull'imballaggio originale.Se non si ha la confezione origi-nale: • Non mettere oggetti pesanti sulla cappa. • Proteggere la superficie esterna da colpi. • Imballare il prodotto in modo che non si danneggi durante il trasporto.

5.6 Sostituzione delle
