HCT 64 F L SS - Digestor HOTPOINT - Bezplatný návod na obsluhu

Značka	Hotpoint
Model	HCT 64 F L SS
Typ produktu	Odsávač pár / recirkulačný
Výška	17,2 cm
Šírka (rozťažná)	49,3 - 69,3 cm
Hĺbka	25,7 cm
Priemer výstupu vzduchu	12,5 cm
Napätie	Pozri typový štítok
Frekvencia	Pozri typový štítok
Osvetlenie	LED 3 W (typ E14)
Počet rýchlostí	3 rýchlosti (minimálna, stredná, zrýchlená)
Predvolená verzia	Odsávacia (možno konvertovať na recirkulačnú pomocou súpravy)
Materiál	Nehrdzavejúca oceľ (SS)
Tukový filter	Kovový, umývateľný mesačne (možno umývať v umývačke)
Uhlíkový filter	Aktívne uhlie, vymeniť každé 4 mesiace
Minimálna vzdialenosť (elektrická)	≥ 50 cm
Minimálna vzdialenosť (plyn / kombinovaná)	≥ 65 cm
Inštalácia	Nástenná montáž, vyžaduje sa odvodný kanál
Bezpečnosť	Štandardný istič, odpojenie pred údržbou
Opraviteľnosť	Diely dostupné prostredníctvom autorizovaného servisu
Normy	Bezpečnosť: EN/IEC 60335; Výkon: EN/IEC 61591; EMC: EN 55014
Použitie	Domáce a podobné (kancelárie, hotely, farmy)

Často kladené otázky - HCT 64 F L SS HOTPOINT

Ako nainštalovať odsávač HCT 64 F L SS?

Inštaláciu musí vykonať kvalifikovaný personál. Dodržte minimálnu vzdialenosť medzi odsávačom a sporákom: 50 cm pre elektrické sporáky, 65 cm pre plynové alebo kombinované modely. Použite priložené skrutky a odvodný kanál s rovnakým priemerom ako príruba (12,5 cm). Pripojte odsávač k prístupnej nástěnnej zásuvke alebo cez štandardný istič.

Aká je minimálna vzdialenosť medzi odsávačom a sporákom?

Pre elektrické sporáky je minimálna vzdialenosť 50 cm. Pre plynové alebo kombinované sporáky je minimálna vzdialenosť 65 cm. Ak výrobca sporáku určuje väčšiu vzdialenosť, tá má prednosť.

Ako čistiť tukové filtre?

Kovové tukové filtre sa musia čistiť aspoň raz za mesiac. Používajte neagresívne čistiace prostriedky, ručne alebo v umývačke pri nízkej teplote a krátkom cykle. Umývanie v umývačke môže spôsobiť zmenu farby, ale filtračný výkon zostáva nezmenený.

Kedy a ako vymeniť uhlíkový filter?

Filter s aktívnym uhlím sa musí vymeniť najneskôr každé 4 mesiace (alebo skôr pri intenzívnom používaní). Nedá sa čistiť ani regenerovať. Pri výmene otočte kruhový filter v smere hodinových ručičiek na inštaláciu a proti smeru na demontáž.

Čo robiť, ak odsávač nefunguje?

Najprv skontrolujte, či nedošlo k výpadku prúdu a či je zvolená rýchlosť. Odsávač odpojte na približne 5 sekúnd a potom ho znova pripojte. Ak problém pretrváva, kontaktujte servis.

Ako vymeniť žiarovku odsávača?

Pred akýmkoľvek zásahom odpojte odsávač a uistite sa, že žiarovka je studená. Odstráňte saciu mriežku, aby ste sa dostali k žiarovke. Vymeňte ju za LED žiarovku typu 3W-E14 maximálne. Ďalšie podrobnosti nájdete v návode ILCOS D.

Môžem používať odsávač v recirkulačnej verzii bez súpravy?

Nie, odsávač sa dodáva v odsávacej verzii. Na použitie v recirkulačnej verzii musíte nainštalovať súpravu príslušenstva obsahujúcu filter s aktívnym uhlím (predáva sa samostatne alebo niekedy je súčasťou balenia). Postupujte podľa pokynov na prestavbu v manuáli.

Čo robiť, ak sa osvetlenie nerozsvieti?

Pred kontaktovaním servisu skontrolujte, či sú žiarovky správne vložené. Ak sú a osvetlenie stále nesvieti, vymeňte žiarovku za novú rovnakú (LED 3W-E14). Uistite sa, že odsávač je pod napätím.

Môžem používať odsávač bez filtrov?

Nie, používanie odsávača bez filtrov je nebezpečné. Tukové filtre chránia motor a znižujú riziko požiaru. Odsávač sa nikdy nesmie používať bez správne namontovanej mriežky a filtrov.

Kde nájdem kompletný návod a náhradné diely?

Kompletný návod je k dispozícii zadarmo na notice-facile.com alebo naskenovaním QR kódu na typovom štítku. Pre náhradné diely kontaktujte servis Hotpoint (číslo v záručnom liste) alebo navštívte stránku docs.hotpoint.eu.

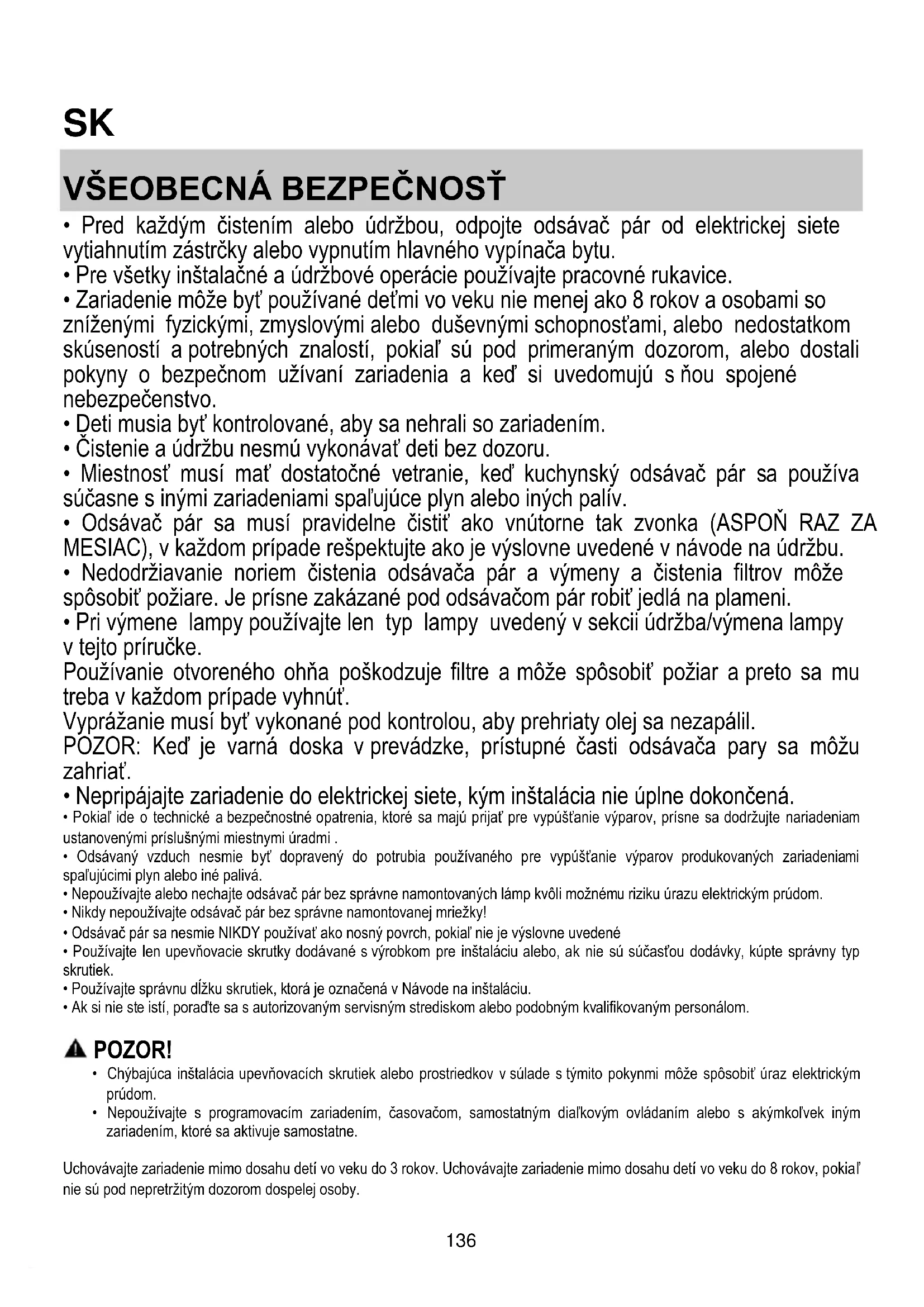

NÁVOD NA OBSLUHU HCT 64 F L SS HOTPOINT

- Pred každým čistením alebo údržbou odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

- Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.

- Zariadenie môžu používať deti vo veku aspoň 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo s nedostatkom skúseností a vedomostí, ak sú pod dozorom alebo boli poučené o bezpečnom používaní zariadenia a rozumejú rizikám.

- Deti musia byť pod dozorom, aby sa so zariadením nehrali.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí byť dostatočne vetraná, keď sa odsávač pár používa súčasne so spotrebičmi na plyn alebo iné palivá.

- Odsávač pár sa musí pravidelne čistiť zvnútra aj zvonka (aspoň raz za mesiac), vždy podľa pokynov v návode na údržbu.

- Nedodržiavanie pokynov na čistenie odsávača a výmenu alebo čistenie filtrov môže spôsobiť požiar. Je prísne zakázané pripravovať jedlá na otvorenom ohni pod odsávačom.

- Pri výmene žiarovky používajte len typ uvedený v časti Údržba/výmena žiarovky v tomto návode.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobiť požiar, preto sa mu treba vždy vyhnúť.

Vyprážanie musí prebiehať pod dohľadom, aby sa prehriaty olej nevznietil.

POZOR: Keď je varná doska v prevádzke, prístupné časti odsávača sa môžu zahriať.

• Zariadenie nepripájajte k elektrickej sieti, kým nie je inštalácia úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia pre odvod výparov, prísne dodržiavajte nariadenia miestnych úradov.
• Odsávaný vzduch nesmie byť odvádzaný do potrubia, ktoré sa používa na odvod výparov zo spotrebičov spaľujúcich plyn alebo iné palivá.
• Nepoužívajte alebo nenechávajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené.
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobiť úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením, časovačom, samostatným diaľkovým ovládaním alebo s akýmkoľvek iným zariadením, ktoré sa aktivuje samostatne.

Uchovávajte zariadenie mimo dosahu detí vo veku do 3 rokov. Uchovávajte zariadenie mimo dosahu detí vo veku do 8 rokov, pokiaľ nie sú pod nepretržitým dozorom dospelej osoby.

⚠ UPOZORNENIE: zariadenie nie je určené na to, aby sa spúšťalo pomocou externého zariadenia alebo samostatného diaľkového ovládacieho systému. Toto zariadenie nie je určené na profesionálne použitie. Nepoužívajte zariadenie v exteriéri. Aby sa predišlo riziku zranenia osôb, zariadenie musia premiestňovať a inštalovať minimálne dve osoby. Inštaláciu, vrátane prípadných vodovodných prípojok a elektrického vedenia, a opravy smú vykonávať iba kvalifikovaní pracovníci.

Po dokončení inštalácie uchovávajte obalové materiály (plastové časti, polystyrén atď.) mimo dosahu detí, aby ste predišli riziku udusenia.

Nepoužívajte zariadenie, keď ste mokrí alebo bosí.

Nikdy nepoužívajte prístroje na tlakové čistenie – riziko úrazu elektrickým prúdom.

Obalové materiály sú 100 % recyklovateľné a sú označené značkou pre recykláciu.

Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpení či sťahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. • Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte v inštalácii.

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50 cm v prípade elektrických sporákov, 65 cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

ELEKTRICKÉ PRIPOJENIE

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opäť napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Pokiaľ nie je kábel opatrený zástrčkou, pripojte vodiče podľa informácií v nasledujúcej tabuľke:

Sieťové napätie a frekvencia

Uvedenú hodnotu si overte na štítku s vlastnosťami zariadenia, umiestnenom vo vnútri zariadenia.

Pripojenie vodičov

N: modrý

L: hnedý

Výmena napájacieho kábla

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte u servisnej služby.

VYPÚŠŤANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odťahové potrubie.

! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°). ! Vyhnite sa zásadným zmenám prierezu vedenia odťahu. ! Spoločnosť sa vyhýba akejkoľvek zodpovednosti, pokiaľ sa tieto normy nedodržiavajú.

FILTRAČNÁ ALEBO ODSÁVACIA?

! Váš odsávač pár je pripravený na použitie v odsávacej verzii.

Pre použitie odsávača pár vo filtračnej verzii nainštalujte príslušnú SADU PRÍSLUŠENSTVA.

Overte si na prvých stranách tejto príručky, či je SADA PRÍSLUŠENSTVA dodaná vo výbave alebo či ju je potrebné zakúpiť.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na báze aktívneho uhlia mohol už byť nainštalovaný na odsávači pár.

Informácie o transformácii odsávača pár z odsávacej verzie na filtračnú verziu sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

UPOZORNENIE!

Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpiť.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

UPOZORNENIE!

Ak je odsávač pary vybavený uhlíkovými filtrami, tie musia byť vybraté.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

RIADENIE

Digestor je vybavený ovládacím panelom s ovládaním rýchlostí odsávania a rozsvietením svetla pre osvetlenie varnej dosky.

a. Zapnutie/vypnutie svetla b. Vypnutie motora c. - d. - e. Odsávacia výkonnosť minimálna (c.), stredná (d.), maximálna (e.).

ÚDRŽBA

Čistenie

Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMÔCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac (alebo keď upozorňovací systém nasýtenosti filtrov – ak je s ním príslušný model vybavený – upozorňuje na túto nevyhnutnosť), nedráždivými čistiacimi prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklovým programom.

Umývaním v umývačke sa protitukový filter môže odfarbiť, ale jeho filtračná charakteristika sa tým vôbec nezmení.

Udržuje nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, t. j. závisí od typu kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.

Okružný uhol'ový filter

Použiť jedno na každú stranu po zakrytie obidvoch ochranných mriežok motorovej vrtule, za tým pootočiť smerom hodinových ručičiek.

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Aby sa pristúpilo k miestu žiarovky, vybrať odsávaciu mriežku. Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 3W-E14. Ďalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1d").

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis, overte správne nasadenie žiaroviek do sedla.

LIKVIDÁCIA

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonajte nasledujúce jednoduché kontroly.

• Ak odsávač pary nefunguje: Skontrolujte, že:
• nedošlo k výpadku elektrického prúdu.
• bola zvolená jedna rýchlosť.
• ak odsávač pary má slabý výkon: Skontrolujte, že:

- zvolená rýchlosť motora je dostačujúca pre množstvo uvoľnených dymov a pár.

• Kuchyňa je dostatočne vzdušná pre možnosť príjmu vzduchu.
• uhlíkový filter nie je spotrebovaný (odsávač pary vo filtračnej verzii).

- ak sa odsávač pary vypol počas normálnej prevádzky:

Skontrolujte, že:

• nedošlo k výpadku elektrického prúdu.
• nevypol sa istič.

V prípade porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojte zariadenie na 5 sekúnd od elektrického napájania vytiahnutím zástrčky a znovu ho pripojte. Ak porucha pretrváva, obráťte sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Výška (cm)	Šírka (cm)	Híbka (cm)	∅ odsávacej rúry (cm)
17,2	49,3-69,3	25,7	12,5

Komponenty, ktoré nie sú súčasťou výrobku

Bezpečnostné pokyny, návod na používanie, technické a energetické údaje spotrebiča si môžete stiahnuť:

• Na našej webovej stránke docs.hotpoint.eu • Pomocou QR kódu
• Prípadne sa obráťte na náš popredajný servis (telefónne číslo nájdete v záručnej knižke). Pri kontaktovaní nášho popredajného servisu uveďte, prosím, kódy z výrobného štítku vášho spotrebiča.
