HCT 64 F L SS - Páraelszívó HOTPOINT - Ingyenes használati útmutató

Márka	Hotpoint
Modell	HCT 64 F L SS
Termék típusa	Elszívó / szűrő páraelszívó
Magasság	17,2 cm
Szélesség (bővíthető)	49,3 - 69,3 cm
Mélység	25,7 cm
Levegő kimeneti átmérő	12,5 cm
Tápellátás feszültsége	Lásd az adattáblát
Frekvencia	Lásd az adattáblát
Világítás	LED 3 W (E14 típus)
Sebességszám	3 sebesség (minimum, közepes, gyorsított)
Alapértelmezett változat	Elszívó (készlettel szűrővé alakítható)
Anyag	Rozsdamentes acél (SS)
Zsírszűrő	Fém, havonta mosható (mosogatógépben is lehet)
Szénszűrő	Aktív szén, 4 havonta cserélendő
Minimális távolság (elektromos)	≥ 50 cm
Minimális távolság (gáz / vegyes)	≥ 65 cm
Telepítés	Fali szerelés, elszívócső szükséges
Biztonság	Szabványos megszakító, karbantartás előtt áramtalanítás
Javíthatóság	Alkatrészek elérhetők a hivatalos szervizen keresztül
Szabványok	Biztonság: EN/IEC 60335; Teljesítmény: EN/IEC 61591; EMC: EN 55014
Használat	Háztartási és hasonló (irodák, szállodák, gazdaságok)

Gyakran ismételt kérdések - HCT 64 F L SS HOTPOINT

Hogyan kell felszerelni a HCT 64 F L SS páraelszívót?

A telepítést képzett szakembernek kell végeznie. Tartsa be a minimális távolságot a páraelszívó és a tűzhely között: elektromos tűzhelynél 50 cm, gáz vagy vegyes tűzhelynél 65 cm. Használja a mellékelt csavarokat és a karimával azonos átmérőjű (12,5 cm) elszívócsövet. Csatlakoztassa a páraelszívót egy hozzáférhető fali aljzathoz vagy szabványos megszakítón keresztül.

Mekkora a minimális távolság a páraelszívó és a tűzhely között?

Elektromos tűzhelyek esetén a minimális távolság 50 cm. Gáz vagy vegyes tűzhelyek esetén a minimális távolság 65 cm. Ha a tűzhely gyártójának utasításai ennél nagyobb távolságot írnak elő, az élvez elsőbbséget.

Hogyan kell tisztítani a zsírszűrőket?

A fém zsírszűrőket legalább havonta egyszer kell tisztítani. Használjon nem agresszív tisztítószereket, kézzel vagy mosogatógépben alacsony hőmérsékleten, gyors programon. A mosogatógépes mosás elszíneződést okozhat, de a szűrési teljesítmény változatlan marad.

Mikor és hogyan kell cserélni a szénszűrőt?

Az aktív szénszűrőt legfeljebb 4 havonta kell cserélni (intenzív használat esetén hamarabb). Nem tisztítható és nem regenerálható. A cseréhez forgassa a kör alakú szűrőt az óramutató járásával megegyező irányba a felszereléshez, és azzal ellentétes irányba a leszereléshez.

Mi a teendő, ha a páraelszívó nem működik?

Először ellenőrizze, hogy nincs áramkimaradás és hogy ki van választva egy sebesség. Húzza ki a páraelszívót kb. 5 másodpercre, majd dugja vissza. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a szervizzel.

Hogyan kell cserélni a páraelszívó izzóját?

Bármilyen beavatkozás előtt húzza ki a páraelszívót és győződjön meg arról, hogy az izzó hideg. Távolítsa el a szívórácsot az izzó eléréséhez. Cserélje ki egy legfeljebb 3W-E14 típusú LED izzóra. További részletekért lásd az ILCOS D kézikönyvet.

Használhatom a páraelszívót szűrő változatban készlet nélkül?

Nem, a páraelszívó elszívó változatban kerül szállításra. A szűrő változathoz fel kell szerelnie egy kiegészítő készletet, amely tartalmaz egy aktív szénszűrőt (külön vásárolható vagy néha mellékelve). Kövesse az átalakítási utasításokat a kézikönyvben.

Mi a teendő, ha a világítás nem kapcsol be?

Mielőtt kapcsolatba lépne a szervizzel, ellenőrizze, hogy az izzók megfelelően vannak-e a helyükön. Ha igen, és a világítás továbbra sem működik, cserélje ki az izzót egy ugyanolyan újra (LED 3W-E14). Győződjön meg arról, hogy a páraelszívó feszültség alatt van.

Használhatom a páraelszívót szűrők nélkül?

Nem, veszélyes a páraelszívót szűrők nélkül használni. A zsírszűrők védik a motort és csökkentik a tűzveszélyt. A páraelszívót soha nem szabad a rács és a szűrők megfelelő felszerelése nélkül használni.

Hol találom a teljes használati útmutatót és a pótalkatrészeket?

A teljes használati útmutató ingyenesen elérhető a notice-facile.com oldalon, vagy az adattáblán lévő QR-kód beolvasásával. A pótalkatrészekért vegye fel a kapcsolatot a Hotpoint szervizzel (szám a garanciafüzetben), vagy látogasson el a docs.hotpoint.eu oldalra.

HASZNÁLATI ÚTMUTATÓ HCT 64 F L SS HOTPOINT

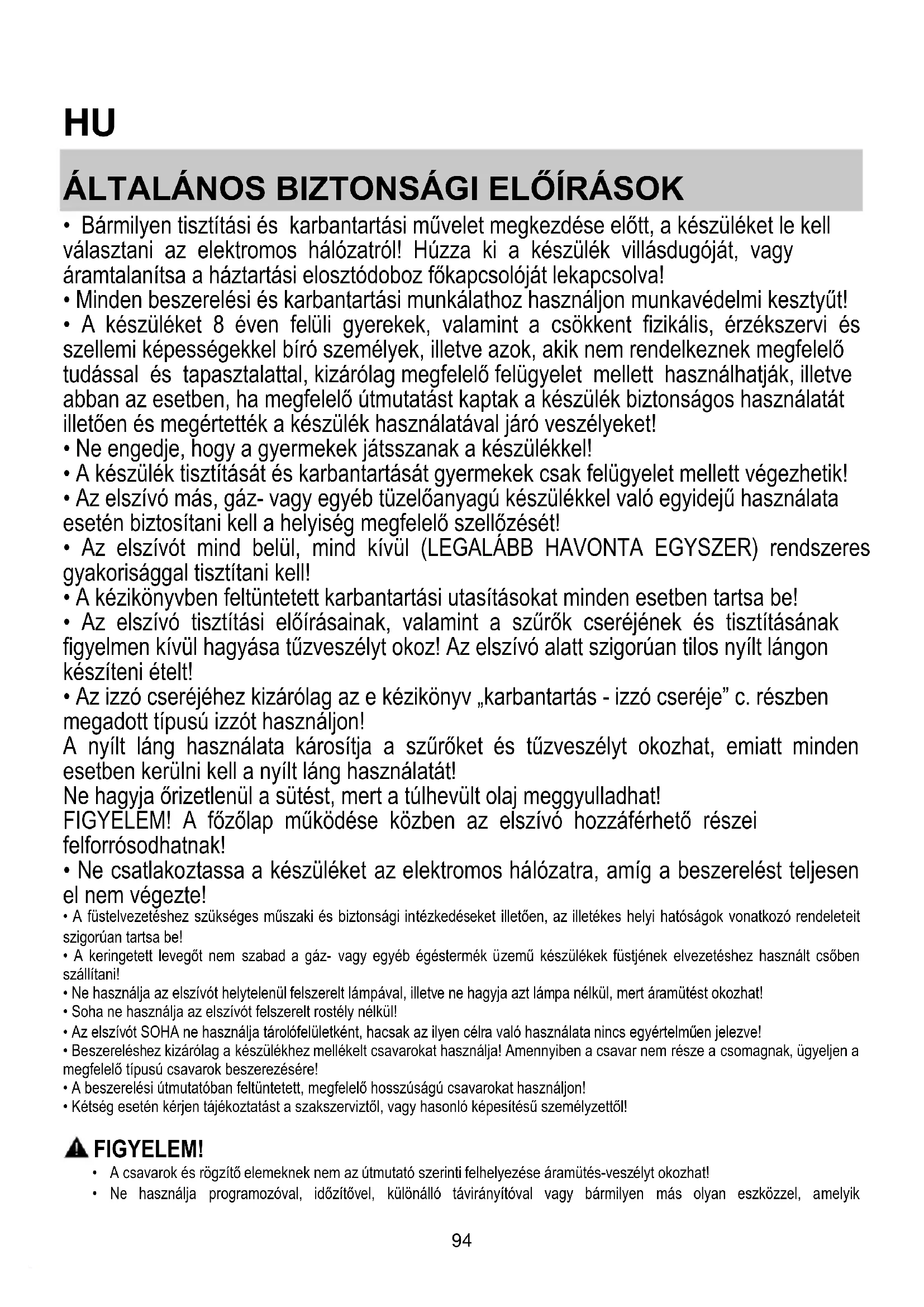

HU Használati útmutató

• Bármilyen tisztítási és karbantartási művelet megkezdése előtt a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz főkapcsolóját lekapcsolva!
• Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyűt!
• A készüléket 8 éven felüli gyerekek, valamint a csökkent fizikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelő tudással és tapasztalattal, kizárólag megfelelő felügyelet mellett használhatják, illetve abban az esetben, ha megfelelő útmutatást kaptak a készülék biztonságos használatát illetően és megértették a készülék használatával járó veszélyeket!
• Ne engedje, hogy a gyermekek játsszanak a készülékkel!
• A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!
• Az elszívó más, gáz- vagy egyéb tüzelőanyagú készülékkel való egyidejű használata esetén biztosítani kell a helyiség megfelelő szellőzését!
• Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani kell!
• A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!
• Az elszívó tisztítási előírásainak, valamint a szűrők cseréjének és tisztításának figyelmen kívül hagyása tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon készíteni ételt!
• Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás - izzó cseréje” c. részben megadott típusú izzót használjon! A nyílt láng használata károsítja a szűrőket és tűzveszélyt okozhat, emiatt minden esetben kerülni kell a nyílt láng használatát! Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj meggyulladhat! FIGYELEM! A főzőlap működése közben az elszívó hozzáférhető részei felforrósodhatnak!
• Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!
• A füstelvezetéshez szükséges műszaki és biztonsági intézkedéseket illetően, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!
• A keringetett levegőt nem szabad a gáz- vagy egyéb égéstermék üzemű készülékek füstjének elvezetéshez használt csőben szállítani!
• Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!
• Soha ne használja az elszívót felszerelt rostély nélkül!
• Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelműen jelezve!
• Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelő típusú csavarok beszerzésére!
• A beszerelési útmutatóban feltüntetett, megfelelő hosszúságú csavarokat használjon!
• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy hasonló képesítésű személyzettől!

FIGYELEM!

• A csavarok és rögzítő elemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat!
• Ne használja programozóval, időzítővel, különálló távirányítóval vagy bármilyen más olyan eszközzel, amelyik

automatikusan kapcsol be.

A 3 évesnél fiatalabb gyermekeket tartsa távol a készüléktől. Felnött állandó felügyelete nélkül a készüléket 8 évesnél fiatalabb gyermekektől tartsa távol.

FIGYELEM: a készüléket ne üzemeltesse külső eszközzel vagy külön távirányítóval. Ez a készülék nem professzionális használatra készült. Ne használja a készüléket a szabadban. A személyi sérülés elkerülése érdekében a készüléket két vagy több embernek kell mozgatnia és telepítenie. A telepítést, beleértve a vízellátó csatlakozásokat (ha vannak) és az elektromos csatlakozásokat, valamint a javítási műveleteket, szakképzett személyzetnek kell elvégeznie.

A telepítés befejezése után tartsa a csomagolóanyagot (műanyag részeket, polisztírolt stb.) gyermekektől távol, hogy elkerülje a fulladást.

Ne használja a készüléket vizes testrészekkel vagy mezítláb.

Soha ne használjon göztisztító berendezéseket - áramütés veszélye.

A csomagolóanyag 100% -ban újrahasznosítható és újrahasznosítási szimbólummal van ellátva

Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtől, de a használati, karbantartási és felszerelési utasítások nem változnak.

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási használatra.

• Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje.
• Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.
• Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.
• A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy minden alkatrész sérülésmentes-e. Ellenkező esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést.

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kell figyelembe venni.

ELEKTROMOS CSATLAKOZÁS

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.

FIGYELEM!

Mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

Ha a kábel nem rendelkezik csatlakozódugóval, csatlakoztassa a vezetékeket az alábbi táblázat szerint:

Hálózati feszültség és frekvencia

Lásd a páraelszívó belsejében található, a jellemzőket felsoroló címkén feltüntetett értéket.

Vezetékek

Elektromos vezeték cseréje

Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérje a szakszervíz szolgálattól.

LÉGKIVEZETÉS

(kivezetett verziónál)

Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz.

A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet.

Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használjon.

! A csővezeték a lehető legkevesebb hajlattal rendelkezzen (maximális hajlásszög: 90°).

! Kerülje a cső deformálódását.

! A gyártó nem vállal felelősséget a fent leírt előírások be nem tartása esetén.

KERINGETETT VAGY KIVEZETETT?

! Az Ön által vásárolt elszívó kivezetett változatban való alkalmazásra készült.

Amennyiben a páraelszívót keringetett verzióban szeretné használni, úgy a megfelelő KELLÉKKÉSZLETET be kell szerelnie. Ellenőrizze ezen kézikönyv első oldalain, hogy a KELLÉKKÉSZLET a csomag része-e, vagy külön szükséges-e megvásárolnia.

Megjegyzés: Amennyiben a készlet része, előfordulhat, hogy az aktív szénfilter alapú kiegészítő szűrőrendszer a páraelszívóba már beépítésre került.

A páraelszívó kivezetett verzióból keringetett verziójúvá való átalakításához szükséges információkat ebben a kézikönyvben megtalálja.

Kivezetett verzió

A gőzök kivezetése a gyűjtőkarimához rögzített elvezető csövön történik.

FIGYELEM!

Kivezetőcső nincs a csomagban, külön kell azt megvennie.

Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen.

FIGYELEM!

Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.

Keringetett verzió

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szűrőrendszer installálása.

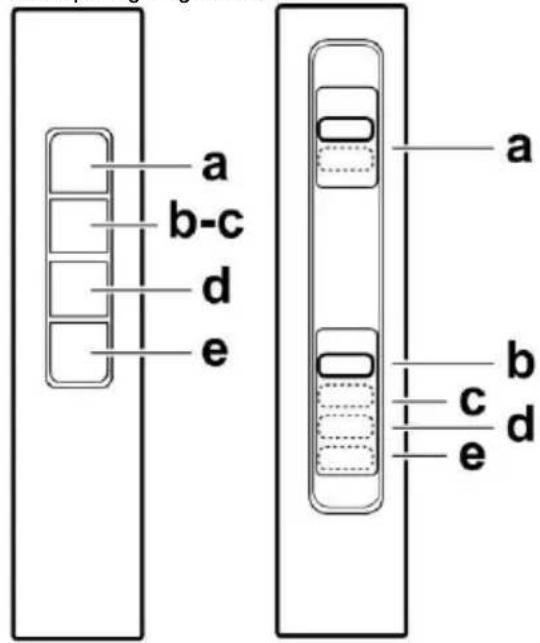

VEZÉRLŐGOMBOK

A páraelszívó vezérlőpanellel felszerelt, amelyen egy szívósebesség-szabályozó és egy világítás-kapcsoló vezérlő található a főzőlap megvilágításához.

a. Világítás BE/KI b. Motor KI c. - d. - e. Minimális elszívás (c.), közepes (d.), maximális (e.).

KARBANTARTÁS

Tisztítás

A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT!

Zsírszűrők karbantartása

Visszatartja a főzésből eredő zsírrészecskéket.

Havonta egyszer (vagy amikor a filter telítődésjelző rendszere - ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy szükség van rá) nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Szénfilter karbantartása

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként. NEM lehet kimosni vagy regenerálni

Köralakú szénfilter

A motorforgató védőrács takarásához mindkét oldalra helyezzen fel egyet, majd forgassa az óramutató járásával megegyező irányban.

Szétszereléshez forgassa az óramutató járásával ellentétes irányban.

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla, hidegek-e.

A világítótestekhez az elszívó rács leszerelése után férhet hozzá.

Cserélje ki a sérült lámpát.

Max. 3W-E14 LED lámpákat használjon. További információkért tekintse át a mellékelt "ILCOS D" lapot ("1d" alfanumerikus pozíció).

Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná, ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.

HULLADÉK KEZELÉS

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett ■ jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és ellenőrizték:

- Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy a főzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csőátmérőket alkalmazni.

MÜKÖDÉSI HIBÁK

Amennyiben úgy tapasztalja, hogy valami nem működik, mielőtt a Szervíz szolgálathoz fordulna, próbálja elvégezni az alábbi egyszerű ellenőrzéseket:

• Ha az elszívó nem működik

Ellenőrizze, hogy:

- nincs-e áramkimaradás.

- be van-e állítva a sebesség.

• Ha az elszívó alacsony teljesítményű

Ellenőrizze, hogy:

• A kiválasztott motorsebesség megfelelő-e a keletkezett füst- és göz elvezetésére
• A konyha megfelelően szellőzött-e a működéshez szükséges levegő biztosításához.

- A szénfilter nem használódott-e el (kivezetett verziójú páraelszívó).

• Ha az elszívó normál működés közben állt le:

Ellenőrizze, hogy:

• nincs-e áramkimaradás.
• a biztosíték nem kapcsolódott-e le.

Az esetleges működési hibák esetén, mielőtt a szakszervízhez fordulna, húzza ki a készülék villásdugóját az elektromos hálózatból legalább 5 másodpercre, majd próbálja újra áram alá helyezni. Amennyiben a hiba továbbra is fennáll, forduljon a szakszervízhez.

MŰSZAKI ADATOK

Magasság (cm)	Szélesség (cm)	Mélység (cm)	Kivezetőcső átmérője (cm)
17,2	49,3-69,3	25,7	12,5

Készletben nem mellékelt termékek

A Biztonsági útmutatót, a Használati útmutatót, a termékspecifikációt és az energiafogyasztási adatokat letöltheti:

• a docs.hotpoint.eu honlapról • a QR-kód segítségével
• Vagy vegye fel a kapcsolatot a vevőszolgálattal (a telefonszámot lásd a garanciafüzetben). Amikor a vevőszolgálatot hívja, kérjük, hogy készítse elő a termék azonosító lemezén látható adatokat.
