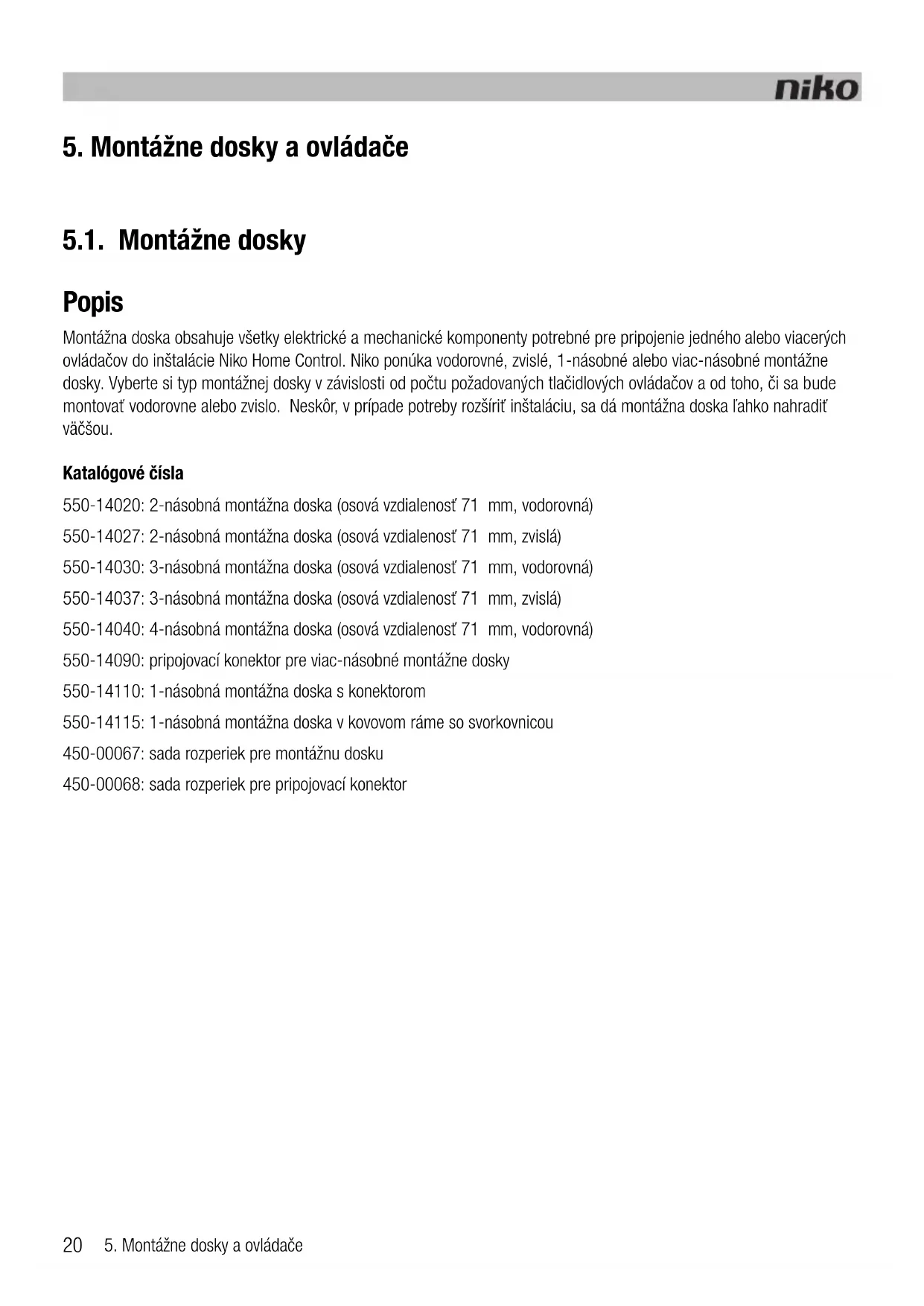

NÁVOD NA OBSLUHU 55014020 Niko

Montážna doska obsahuje vsetky elektrické a mechanické componenty potrebné pre priopojenie jegného alebo viacerych ovládačov do instalácie Niko Home Control. Niko ponúka vodorovné, zvislé, 1-násobné alebo viac-násobné montážne dosky. Vyberte si typ montážnej dosky v závislosti od poctu požadovaných tlacdidlových ovládačov a od toho, cis sa bude montovat vodorovné alebo zvislo. Neskór, v priade potreby rozsírit instaláciu, sa d montážna doska lahko nahraditvacšou.

Katalogové Číslá

550-14020: 2-nasobná montážna doska (osová vzdialenost 71 mm, vodorovná)
550-14027: 2-nasobná montážna doska (osová vzdialenost' 71 mm, zvislá)
550-14030: 3-nasobná montážna doska (osová vzdialenost 71 mm, vodorovná)
550-14037: 3-nasobná montážna doska (osová vzdialenost 71 mm, zvislá)
550-14040: 4-nasobná montážna doska (osová vzdialenost' 71 mm, vodorovná)
550-14090: pripojovaci konektor pre viac-nasobné montážne dosky
550-14110: 1-nasobná montážna doska s konektorom
550-14115: 1-nasobná montážna doska v kovovom rame so svorkovnicou
450-00067: sada Rozperiek pre montáznu dosku
450-00068: sada Rozperiek pre pripojovací konektor

Instalácia

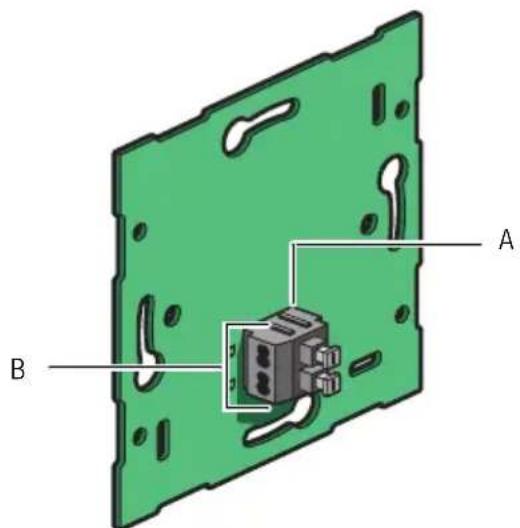

Pripojenie1-násobnej montážnej dosky

550-14110

Montážna doska je teraz pripojená. Pre vytvorenie pripojenia k d'alsiemu ovladaciemu privku použite v pripe de potreby d'alsiu svorku.

• Odstrante izoláciu na vodičoch kábla zbernice do 9 - 10 mm.
• Na svorku možu byt tripojene maximalne dva vodiče, každys priemerom 0,5 - 1 mm.

Pripojenie viac-nasobnych montážnych dosiek

Pre každu viac-násobnú montážnu dosku, ktoru chcete pripojit, potrebujete jeder pripojovaci konektor. Pripojovacie konektory su k dispozicii samostatne. Pripojovaci konektor obsahuje 2-násobnú svorkovnicu, ktora umožnuje pripojenie kábla zbernice a vytvorenie spojenia s d'alsim ovladacim prvkom. 2-násobná svorkovnica má dve svorky, pričom na každu je možné pripojit 2 vodiče.

A. 1-násobná instalacné krabica pre zapustenú montáž (nie jeproduktom spolocnosti Niko)
B. 1-násobná montážna doska
C.Ovladač
D. Zapusteny rámček

Znázorenie instalácie pre 1-nasobné montážné dosky

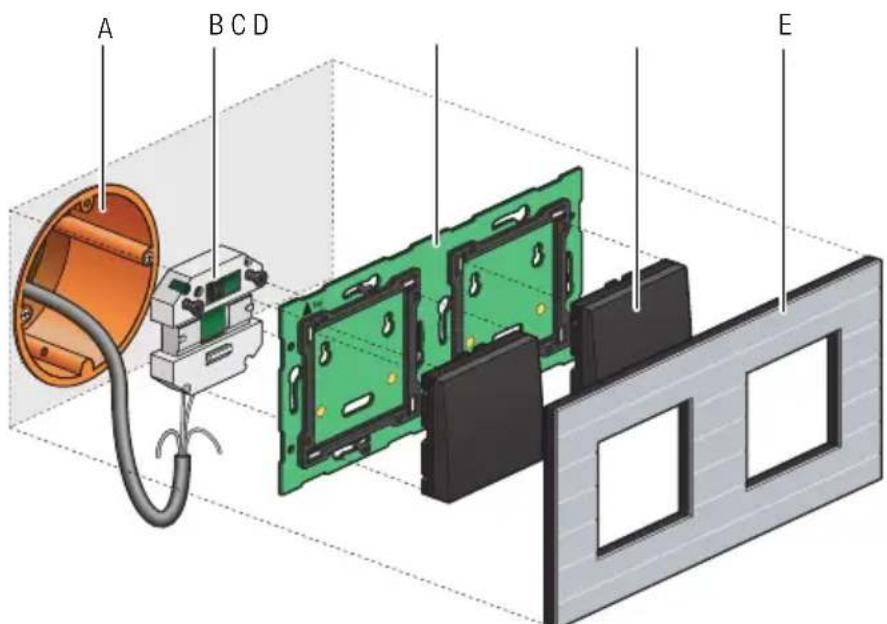

A. 1-násobná zapustená instalačná
krabica
(nie jeproduktom spolocnosti Niko)
B. Pripojovacf konektor
C. Viac-nasobná montážna doska
D. Ovládač
E. Zapusteny rámček

Znázomenie instalácie pre viac-násobné montážné dosky

Pre montáž montážnej dosky osadte konektor do 1-násobnej zapustenej instalacnej krabice tak, aby dosadol na miesto. Pripevnite použitim skrutiek.

Ak nie su v zapustenej instalačnej krabici ziadne otvory na skrutky, použite sadu Rozperiek. Sady Rozperiek pre 1-násobné a viac-násobné montážne dosky su k dispoźicii samostatne.

Pripevnite presahujuce strany viacnasobnych montažnych dosiek k stene pomocou otvorov na skrutky, ktoré su v montažnej doske.

1-nasobnú montážnu dosku v kovovom rame použite na velmi nerovné steny alebo v kombinácii s klasickými spinačmi a zásuvkami Niko, pričom rybinové spoje do seba navzajom zapadnu.

Technické udaje

• materiai montáznych dosiek: epoxid
• hrubka materialu: 1 mm
• jeder 2-nasobný konektor
• rozmery tripojovacieho konektora: 51 × 43 × 22 ~mm (Vx'SxH)

5.2. Ovládače

Popis

1-nasobné, 2-nasobné, 4-nasobné a 6-nasobné ovládače su k dispozicii s LED diódou alebo bez nej. Tieto ovládače obsahuju jeder alebo viac tlačidlovych bodov, ktoré umozhujú použivatešovi ovládať funkcie Niko Home Control.

Prehlad

1xx-51001 1xx-51002 1xx-51004 1xx-51006

1xx-52001 1xx-52002 1xx-52004 1xx-52006

Prevádzka

Kazdy ovladac moze ovladat svetelny obvod, stmievatstmievatelne osvetlenie alebo aktivovat svetelné sceny. Svetelnésceny su kombiniaciou predprogramovanych nastaveni.

Aktivne tlacidla s LED diodami indikuju stav im zodpovedajucemu vystupu. Pomocou programovaceho softveru mozte naprogramovat LED diody tak, aby sa Rozsvietili, kad je vystup bud aktivované alebo deaktivovaný.

Instalácia

A. 1-násobná zapustená instalačná krabica (nie je produktom spolocnosti Niko)
B. 1-násobná montážna doska
C.Ovladac
D. Ramaček

Znázomenie instalácie pre 1-násobné montážné dosky

• napájanie: 26 Vdc (SELV, bezpečné nízke napátie)
• prevadzková teplota: 0 - 50°C

Tlačidlove body na špecifickych ovládačoch su usporiadané do skupin po troch. Každá skupina sa skladá z nasledujúcich tlačidlovych bodov: “A”, “B”, “C”.

Aktívine ovládače s LED diódami indikuju stav im zodpovedajúceho vystupu. Pomocou programovaceho softveru možete LED diódy naprogramovat tak, aby sa rozsvietili, kěd' je vystup bud aktivovaný alebo deaktivovaný.

Nizsie uvedená tabulka uvadza prehlad funkci tlacidlovych bodov na ovladstmievania.

Stav osvetlenia 'pred' Akcia Stav osvetlenia 'po'
Nesvieti	Krátko stlačte "A" (< 0,4 s)	Ak je pamăt vypnutá ("Memory off"), svetlo sa Rozsvieti na 100%. Ak je pamăt zapnutá ("Memory on"), svetlo sa Rozsvieti na posledné nastavenné úroveř osvetlenia. Možnost "Memory off" alebo "Memory on" je možné zvolit pri instaláci dinas programovacej fázy.
Nesvieti	Krátko stlačte "B" (< 0,4 s)	Svetlo sa Rozsvieti na predvolenú úroveř osvetlenia (prednastavené 50%)
Nesvieti	Krátko stlačte "C" (< 0,4 s)	Svetlo z arozsvieti na minimálnu úroveř osvetlenia (napriklad orientačné osvetlenie v noci).
Nesvieti	Stlačte a podržte "A" (≥ 0,4 s)	Úroveř intensity svetla sa bude zvyšováť až do pustenia ovládača alebo kým sa nedosiahne maximálna úroveř.
Nesvieti Stlačte a podržte "B" (≥ 0,4 s)	Svetlo sa Rozsvieti na predvolenú úroveř osvetlenia (prednastavené 50%)
Nesvieti	Stlačte a podržte "B" (> 3 s)	Aktuálna úroveř intensity osvetlenia je teraz uložné áko nová predvolba.
Nesvieti	Stlačte a podržte "C" (≥ 0,4 s)	Svetlo sa Rozsvieti na minimálnu úroveř osvetlenia (napriklad orientačné osvetlenie v noci).
Svieti	Krátko stlačte "A" (< 0,4 s)	Úroveř intensity svetla dosiahne 100%.
Svieti	Krátko stlačte "B" (< 0,4 s)	Svetlo sa Rozsvieti na predvolenú úroveř osvetlenia (prednastavené 50%)
Svieti	Krátko stlačte "C" (< 0,4 s)	Svetlo sa vypne.
Svieti	Stlačte a podržte "A" (≥ 0,4 s)	Úroveř intensity svetla sa bude zvyšováť až do pustenia ovládača alebo kým sa nedosiahne maximálna úroveř.
Svieti	Stlačte a podržte "B" (< 3 s)	Svetlo sa Rozsvieti na predvolenú úroveř osvetlenia (prednastavené 50%)
Svieti	Stlačte a podržte "B" (> 3 s)	Aktuálna úroveř intensity svetla je teraz uložné áko nová predvolba.
Svieti	Stlačte a podržte "C" (≥ 0,4 s)	Úroveř intensity svetla sa bude znižováť až do pustenia ovládača alebo kým sa nedosiahne minimálna úroveř.

Instalácia

Pozri Instalácia na strane 24.

Technické udaje

• napajanie: 26 Vdc (SELV, bezpeçné nízke napätie)
  prevadzková teplota: 0 - 50°C

Ovladač obsahuje styri tlacidlové body: jedem pre kazdu rychlost ventilácie (pomaly, stredne, rychlo) a jedem, ktorý aktivuje funkciu turbo. Ak je aktivovaná funkcia turbo, ventilácia bude pracovat na majvyššej rychlosti poças nastavenej dlžky Času a následne sa rychlost vrati k predcházajucemu nastaveniu.

Instalácia

Pozri Instalácia na strane 24.

Technické udaje

• napajanie: 26 Vdc (SELV, bezpeçné nízke napätie)
  prevadzková teplota: 0 - 50°C

Nizsie uvedená tabulka uvádza prehjad věsétkích funkci ji aktívnych ovládačov.

Stav pohonu 'pred' Akcia	Stav pohonu 'po'
Bez pohonu	Krátko stlačte "A" (< 0,4 s)	Áplne vytiahnut' / pohyb nahor
Bez pohonu	Krátko stlačte "B" (< 0,4 s)	Žalúzia/roleta príde do predvolenej pozíchie
Bez pohonu	Krátko stlačte "C" (< 0,4 s)	Áplne stiahnut' / pohyb nadol
Bez pohonu	Stlačte a podržte "A" (≥ 0,4 s)	Vyťahuje sa / pohyb smerom nahor až do uvo'lenia tlačidla.
Bez pohonu	Stlačte a podržte "B" (> 3 s)	Aktuálna poźćia Žalúzie/rolety je teraz uložená aka nová predvol'ba.
Bez pohonu	Stlačte a podržte "C" (≥ 0,4 s)	Stáhuje sa / pohyb smerom nadol až do uvo'lenia tlačidla.
V pohonye	Krátko stlačte "A" (< 0,4 s)	Zastaví
V pohonye	Krátko stlačte "B" (< 0,4 s)	Zastaví
V pohonye	Krátko stlačte "C" (< 0,4 s)	Zastaví
V pohonye	Stlačte a podržte "A" (≥ 0,4 s)	Zastaví
V pohonye	Stlačte a podržte "B" (≥ 0,4 s)	Zastaví
V pohonye	Stlačte a podržte "C" (≥ 0,4 s)	Zastaví

Instalácia

Pozri Instalacia na strane 24.

Technické udaje

• napájanie: 26 Vdc (SELV, bezpečné nízke napátie)
  prevadzková teplota: 0 - 50°C
