CB30CECO - Kotlina FAGOR - Bezplatný návod na obsluhu

Typ produktu	Elektrický ohrievač vody
Značka	Fagor
Model	CB30CECO
Kapacita	30 litrov
Elektrické napájanie	230 V AC, 50 Hz
Rozsah teplôt	30 °C až 80 °C
Režim ECO Smart	Áno, automatické nastavenie podľa zvyklostí
Systém proti legionele	Áno, cyklus pri 70 °C po 30 dňoch pod touto teplotou
Dovolenkový režim	Áno, úspora energie s aktívnou bezpečnosťou
Ochrana proti korózii	Systém Protek (elektronická anóda) alebo horčíková anóda podľa modelu
Odporové telesá	Dve, režimy mono-napájanie, dvojité, automatické
Displej	Digitálny displej teploty
Inštalácia	Vodorovne alebo zvisle
Maximálny tlak siete	5 barov (nad to potrebný redukčný ventil)
Poistný ventil	Dodáva sa, musí byť pripojený na prívod studenej vody
Údržba	Čistiť mäkkou vlhkou handričkou, bez abrazív
Bezpečnosť	Automatické vypnutie pri prehriatí (94 °C), chybové kódy
Opraviteľnosť	Zásah iba autorizovaným servisom
Dodávané príslušenstvo	Izolačné manžety, poistný ventil
Návod dostupný v	Viaceré jazyky (FR, EN, ES atď.)

Často kladené otázky - CB30CECO FAGOR

Ako naplniť ohrievač vody pred prvým použitím?

Po inštalácii otvorte kohútik teplej vody a prívodný kohútik vody. Keď voda vyteká, ohrievač je plný. Zatvorte kohútik teplej vody a skontrolujte, či netesní. Zariadenie zapojte až po naplnení.

Čo znamená chybový kód E1?

Kód E1 znamená, že ohrievač je prázdny. Pre modely s Protek naplňte zariadenie a stlačte tlačidlo reset. Pre modely bez Protek kontaktujte servis.

Ako aktivovať dovolenkový režim?

V prípade neprítomnosti stlačte tlačidlo zap/vyp (bez odpojenia napájania). Ohrievač prejde do režimu úspory energie: odporové telesá a displej sa vypnú, ale bezpečnostné systémy (odmrazovanie, antikorózia) zostanú aktívne.

Ako nastaviť teplotu vody?

Použite tlačidlá + a - na ovládacom paneli na výber teploty medzi 30 °C a 80 °C. Zvolená teplota sa zobrazí na displeji.

Na čo slúži systém proti legionele?

Tento preventívny systém ohreje vodu na 70 °C, ak zostala pod touto teplotou 30 dní, aby odstránil baktérie ako legionela. Je predvolene aktivovaný a používateľ ho môže deaktivovať (súčasne stlačte + a - na 3 sekundy).

Čo robiť v prípade úniku vody z poistného ventilu?

Normálny únik vody z poistného ventilu je spôsobený expanziou vody pri ohreve (až 3% kapacity). Ak je prietok nadmerný alebo nepretržitý, skontrolujte, či tlak siete nepresahuje 5 barov a či je v prípade potreby nainštalovaný redukčný ventil. Pravidelne ovládajte páku ventilu, aby nedošlo k zablokovaniu.

Ako vyčistiť ohrievač vody?

Odpojte zariadenie. Vonkajšok čistite mäkkou handričkou alebo vlhkou špongiou. Nikdy nepoužívajte abrazívne prostriedky ani čistiace prostriedky. Žiadna vnútorná údržba nie je potrebná.

Čo znamená blikanie LED PROTEK?

Ak LED PROTEK (č. 8) bliká, znamená to, že antikorózny systém Protek je napájaný záložnou batériou (voliteľné). Ak LED nesvieti, systém je poruchový; kontaktujte servis.

Môžem ohrievač nainštalovať vodorovne?

Áno, zariadenie je možné nainštalovať zvisle alebo vodorovne. Vo vodorovnej polohe musia byť prívodné a výstupné prípojky vľavo. Nechajte pod výstupným potrubím priestor 0,5 m na údržbu.

Ako vypustiť ohrievač vody?

Vypnite elektrické napájanie, zatvorte prívodný kohútik vody, otvorte kohútik teplej vody, potom zdvihnite páku poistného ventilu na vypustenie. V prípade rizika mrazu zariadenie vypustite.

NÁVOD NA OBSLUHU CB30CECO FAGOR

Správna prevázka ohrievača vody nezávisí iba od kvality produktu, ale tiež od jeho správnéj instalacie vykonanej skúseným odborníkom.

Pred instalaciou a pouzitim ohrieva c vody si tento navod starostlivo precitajte, ay ste dosiahli najvyssiu vykonnost a predizili jeho zivotnost. Tento navod uschovajte na buduce pouzitie.

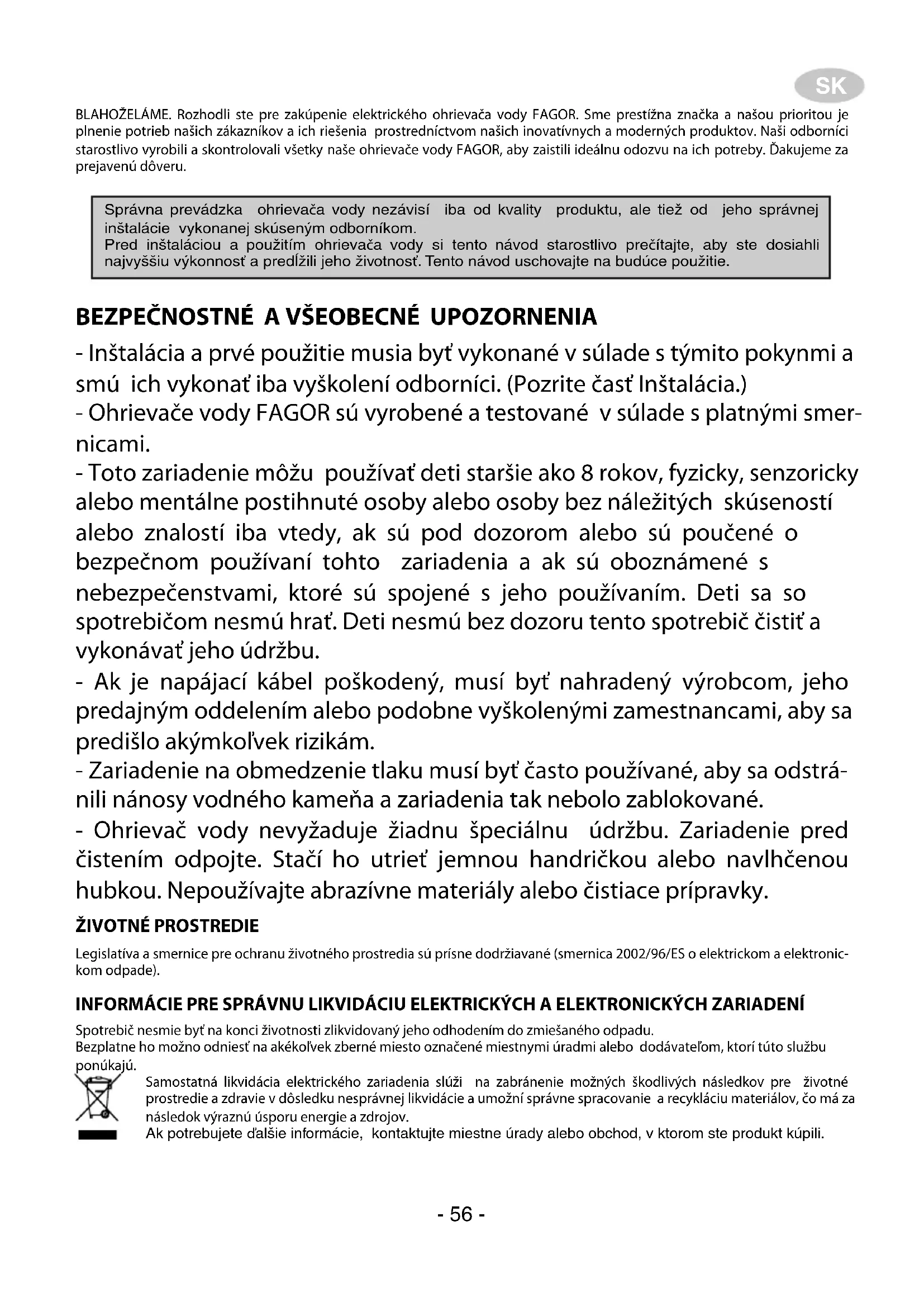

BEZPECNOSTNÉ A VŠEOBECNÉ UPOZORNENIA

• Instalácia a prévé použitie musia byt' vykonané v sulade s týmito tokynmi a smú ich vykonat iba vyškolení odborníci. (Pozrite Čast' Instalácia.)
• Ohrievače vody FAGOR su vyrobené a testované v sulade s platnými smernicami.
• Toto zariadenie možu používat deti starsie aka 8 rokov, fyzicky, senzoricky alebo mentalne postihnute osoby alebo osoby bez náležitych skúseností alebo znalostí iba vtedy, ak su pod dozoram alebo su poučené o bezpečnom používani tohto zariadenia a ak su oboznámene s nebezpečenstvami, ktoré su spojené s jeho používaním. Deti sa so spotrebičom nesmú hrat. Deti nesmú bez dozoru tento spotrebič Čistit a vykonávat jeho Údržbu.
• Ak je napajaci kabel poškodený, musí byt nahradeny vyrobcom, jeho predajnym oddelením alebo podobne vyskolenými zamestnancami, aby sa predišlo akýmkol'vek rizikám.
• Zariadenie na obmedzenie tlaku musi byt' casto použivané, aby sa odstránili nánosy vodného kameña a zariadenia tak nebolo zablokované.
• Ohrievač vody nevyžaduje Žiadnu špecialnu udržbu. Zariadenie pred Čistením odpojte. Stačí ho utriet jemnou handričkou alebo navlhčenou hubkou. Nepoužívajte abrazívne materiály alebo Čistiace priřavky.

ZIVOTNÉ PROSTREDIE

Legislativa a smernice pre ochranuŽivotného prostredia su prisne dodržiavané (smernica 2002/96/ES o elektrickom a elektronickom odpade).

INFORMÁCIE PRE SPRÁVNU LIKVIDÁCIU ELEKTRICKYCH A ELEKTRONICKYCH ZARIADENÍ

Bezplatne ho mozo odniest na akekolvek zberne miesto oznacené miestnymi uradmi alebo dodavatefom, ktori tuto sluzbu ponukaju.

Ak potrebujete dalsie informacia, kontaktujte miestne urady alebo obchod, v ktorom ste produkt kupili.

ZLYHANIE ALEBO PORUCHA

Pokial'na vašom ohrievaci vody dojde k zlyhaniu, okamžite odpojte spotrebic od zdroja napájania. Problem nahláste technickej asistenčnej sluzbe.

Aby ste technickej asistencnej sluzbe ulahcili pracu, uvedte nasledujuce udaje:

• Model ohrievača.
• Sériové cislo.
• Datum nakupu.
• Popis problème.
• Adresa a Telefonne cislo.

Celeccoktnejosoby

INSTALÁCIA

PRISLUSENSTVO

Tento elektricky ohrievač vody obsahuje základné instalačné privky, ktoré su súcastou balenia, t.j.:

• Izolačné kryt potrubia
• Bezpečnostné ventil

Príslušenstvo sa dodáva v baleni

POSTUP MONTÁZENASTENU

Postup instalacie je vyrazne zjednoduşeny vdaka možnosti umiestnenia ohrievača horizontálne alebo vertikálne na l'ubovol'nom mieste v dome.

Odpurca sa vsk, aby zariadenie bolo umiestnene co najblizsie k miestu, kde sa bude pouzivat horica voda, pretoze skratenie dlzy potrubia umozhneje prevenciu straty teploty vody.

Na učely servisu musi byt pod vystupom potrubia ponechaný priestor minimálne 0,5 m.

Ako je zobrazené na vykrese 1, pri horizontalnej instalacii sa musia vstupné a vystupné potrubia nachadzat nalavo.

Ak musi byt zariadenie blizko steny, ponechajte minimaly odporucany priestor na uceely udzby a servisu.

Ohrievačneinstalujte tak, aby montáž smerovala k podlahe alebo horizontalnej doske.

HYDRAULICKÁ INSTALÁCIA

POZNÁMKA PRE INSTALATEROV: izolačné rúky su súcastou balenia a musia byt umiestné na vstupnom/vystupnom potrubi a na závite potrubia musi byt navinutá teflónová páska. Utahováčí moment manžiet: 3,5 kg/m.

a) Poistny ventil dodany's ohrievačom MUSÍ BYT NAINSTALOVANY na privode studenej vody.
Medzi poistnym ventilom a privodom studej vody nesmie byt nainstalované ziadne iné hydraulické prisluşenstvo. Vystup poistného ventilu musi byt pripojený k odtoku, ktorého priemer musi byt rovnaký ako priemer privodného potrubia. Sklon musi byt plynuly a otvorený, musi zachovat minimánu vzdialenost 20 mm, ako je znázornene na obr. 1. Toto potrubie musi byt nainstalované v prostredi, kde nemоZE zamrznú t a nesmie mat sklon smerom nadol. Voda pri zahriati expanduje a uníka (minimalne 3% na cyklus ohrievania). Nemajte obavy, toto je štandardnéj jav.
Vyprázdni'termosku, je nutné posobit' na skupiny zabezpečenia zvysovanie packu, ako je znázornene na obrázku 2.By mala posobit' na páke pravidelne, aby sa zabránilo nezapadne a skontrolujte správnu funkciu.
b) Ak tlak privádzanej vody prekroci 5 barov, je potrebné nainstalovaţ schvaleny tlakový redukçný ventil (v Rozmedzi 3 až 4 bar).
c) V pripepouzitia plastoveho potrubia vezmite do uvahy tlakové a teplotne podmienky. Maximaly tlak 9 barov a maximalna teplota 70 0C pri standardnych podmienkach alebo 100 0C pri abnormalych podmienkach, ked bezpecnostny termostat odpojiv privod napajania.

ELEKTRICKA INSTALÁCIA

Elektrické zapojenie: Spotrebič zapojte do zásvúky a zapnine spínač, spotrebič je tak zapojeny do siete. Po zapnutí hlavného vypínača stlacrte tlacidlo (1) a zapnite displej (4), ktorý ukazuje teplotu vody v ohrievaci. Ked' sa spotrebuje urcité množstvo horucej vody, termostat znovu zapne ohrievacie teleso.

Volba teploty: Tlačidlo (2) použite na zniženie teploty a tlačidlo (3) použite na zvyšenie teploty a potom vyberte požadovanú teplotu zobrazenú na displeji (4). Rozsah teploty je 30 až 80 oc. LED (6) a (7) ukazuje, ze su zapnuté elektrické odpory.

Ohriac yod msi byt neustale zapnuty, pretoze ovladaci system zaistie sa spustlen vtedy, ak je to potrebnne na udrzanie vybranej teploty aVyraznym stram tepla brani izolacia z polyuretanovej peny.

V priade vypadku napajania ohrieva c vody sa uloza nastavenia vykonane pred vypadkom, a preto nie je nutne na opakované spustenie ohrieva c vody znovu pouzit tlacidlo Start - Stop (1).

Ako zariadenie vyprzdnit. Ak nie je ohrievač použivaný dlhšiu dobu alebo ak je vystavený nebezpečenstvu zamrznutia, musí byt' uplné vypusteny. To je možno vykonat pomocou pointného ventilá.

Nikdy nezabudnite:

• Odpojit privod napajania;
  Zatvorit kohut na privode vody;
• otvorit'vodovodny kohut na privode horucej vody.

FUNKCIE

SYSTEM ANTILEGIONELLA (AL)

Toto jepreventivny system standardne aktivovany v tovarni, ktory brani sireniu bakteri, napriklad legionely.

Ked'teplota vody klesne po dobu 30 dni pod teplotu 70^, ohrieva c vody spust cyklus ohrevu, ktory zvi si teplotu na 70^ bez ohladu na zvolene nastavenie teploty.

Tento preventivny systém moze pouzivate' zapn't alebo vypnut v sulade s udajmi uvedenymi v nasledujucej tabulke:

1 - Funkcia	2 - Prístup	3 - Zapnutie / vypnutie funkcie.	4 - Čo sa zobráži	5 - Ukončićç konfiguráciu.
Anti-legionella	Po dobu 3 sekünd stláčte tlacidlá "+" alebo "-"	Stláčte "+" alebo "-"	Zapnuto	Automaticy po 5 sekundák
			Vypnuto

REZIM NAPAJANIA (Hranaté ohrieva vody)

1 - Funkcia 2	- Prístup	3 - Zapnutie / vypnutie funkcie.	4 - Čo sa zobraź.	5 - Ukončić konfiguráciu.
Správa napájania	Po dobu 3 sekünd stlačte tlacidlá "Eco" a "+"	Stlačte "+" alebo "-"	Mono vykon Duálne napájanie	Automaticy po 5 sekundák
			Automaticky

ANTIKOROZNY SYSTÉM

Ohrieva c vdy je v zavislosti od modelu vybaveny Jednou z nasledujucich antikoroznych ochran:

a) Protek: toto je exkluzivny modulačné elektronický systém, ktorý v kombináci s titánovou anódou nastávi vykon ohrievača vody na hodnoty v rámci ideálnej ochrany pred koróziou a tak zaruci maximluživotnost zásobníka ohrievača vody.

SprávnovobsluhaProtekvyzadujé,abybolohrievačvodytrvalo zapojenýdozdroja striedaveho prúdu 230Vajvtedy,ka sa ohrievačvody nepoužíva.

Správnu prevádžku funkcie Protek oznacuje LED (8), ktorá dostáva trvalo Rozsvietená.

Suprava baterie (volitelna): modely vybavené systémom Protek mozno zmenit' na ohrievace vody pre nočné tarifu (alebo casovo obmedzenou tarifou), a to vdáka namontovania baterie (instaláciu vykoná profesionálny technik). Bateria zarucuje napájanie Protek v pripade vypadku napajania až po dobu 24 hodín. V takom prípade oznacuje správnu prevadzku systému Protek blikajúca kontrolka LED (8).

V priade zlyhania systému Protek kontrolka LED (8) zhasne a ohrievač vody zobrazí na displeji (4) zodpovedajúci chybový kód.

b) Horčiková anóda: toto je ochranný systém zásobníka ohrievača vody, ktorý vyuzíva horčikovú anódu pripojenú k priřube ohrievača vody.

REZIM DOVOLENKA

V priade dochasnej absencie alebo odcestovania sa "Rezim Dovolenka" aktivuje stlaichenim tlaclidla (bez odpojenia ohrieva c vody od zdroja napajania alebo vypnutia napajania v dome).

Funkcia ECO umožnjue spustit automatické nestavenie teploty podla tyzdennych navykov uzivatela. Aktivuje sa stlačenim tlačidla ECO, alebo v pripe de modelov bez tlačidla ECO sa teplota zvyšuje alebo znižuje (pomocou tlačidiel +/−), kým sa na displeji (4) nezobráží hodnota v rozmédź 65 a 66 °C.

Ked' je funkcia ECO zapnutá, rozsvieti sa kontrlka LED "ECO".

INFORMACIE TYKAJUCE SA TECHNICKEHO SERVISU

SCHEMA ELEKTRICKÉHO OBVODU A ZAPOJENIA

ELEKTRONICKÉ ZAPOJENIE POD'L'A MODELU
MODELY	Kapacita (litre)	Elektronická sonda	Odpory	Napájací kábel	Elektronická anóda	Dobíjacia batéria
CB-30 ECO	30	✓	✓	✓	X	X
CB-30C ECO	30	✓	✓	✓	✓	Op
CB-50 ECO	50	✓	✓	✓	✓	Op
CB-80 ECO	75	✓	✓	✓	✓	Op
CB-100 ECO	100	✓	✓	✓	✓	Op
CB-150 ECO	150	✓	✓	✓	✓	Op
RB-30 ECO	30	✓	✓	✓	X	X
RB-30C ECO	30	✓	✓	✓	X	X
RB-50 ECO	50	✓	✓	✓	X	X
RB-80 ECO	75	✓	✓	✓	X	X
RB-100 ECO	100	✓	✓	✓	X	X
RB-150 ECO	150	✓	✓	✓	X	X

V takom pripade je potrebne kontaktovat technicky servis, ktory poruchu opraví.

Vyrobca si vyhradzuje pravo upravit vlastnosti a technické parametre vsetkych produktov bez predchadzajuceho oznámenia.

DIAGNOSTIKA A OPRAVY

A) Problemy:

Ohrievac vody je vybaveny bezpečnostnym systemom, ktory spotrebič zablokuje v pripline zistenia akychkolvek prevadzkovych problemov a na displeji sa zobrazi zodpovedajuci kód poruchy.

Niektoré z tychto blokov sa automaticky resetujú, zatial co iné su bezpečnostné bloky, ktoré vyžadujú manuálne restartovanie tlacidlom "Bezpečnostné restart".

Mozné problémy su uvedéné v nasledujucej tabulke:

Ked' je zistená porucha prevádžky, ktorá neovplyvnje bezpečnost, ohrievač vody aj nadalej funguje, a sučasne je na displeji zobrazený typ poruchy.

Mozné alarmy su uvedené v nasledujucej tabulke:
