Typ produktu	Zabudovateľný digestor
Značka	Hotpoint
Modely	HHF6.4FAMX (60 cm), HHF9.4FAMX (90 cm)
Šírka	59,8 cm (HHF6) / 89,8 cm (HHF9)
Hĺbka	45 cm
Výška	60 až 112,5 cm (teleskopická)
Priemer vzduchového výstupu	12–15 cm
Počet rýchlostí	3 (vrátane intenzívnej rýchlosti s časovačom 5 min)
Typ osvetlenia	Halogén 2 x 20 W, 12 V, pätka G4
Elektrické napájanie	220–240 V, 50/60 Hz (štandard)
Ovládací panel	Mechanický (spínače)
Tukový filter	Kovový umývateľný (mesačné čistenie)
Uhlíkový filter	Voliteľný, výmena každé 4 mesiace
Automatická funkcia teploty	Áno: automatické prepnutie na strednú rýchlosť pri prehriatí
Indikátor nasýtenia filtrov	Áno (LED pre tuk a uhlík)
Minimálna bezpečnostná vzdialenosť	50 cm (elektrické varenie) / 65 cm (plyn alebo kombinácia)
Údržba a čistenie	Vlhká handrička a neutrálny čistiaci prostriedok; nepoužívať alkohol ani abrazívne prostriedky
Opraviteľnosť	Žiarovka a filtre vymeniteľné používateľom; napájací kábel servisom
Bezpečnostné normy	EN/IEC 60335, EN/IEC 62233, EN 55014, atď.
Použitie	Iba domáce použitie

Často kladené otázky - HHF6.4FAMX - HHF9.4FAMX HOTPOINT

Ako čistiť tukové filtre?

Kovové tukové filtre sa čistia raz mesačne ručne s neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Potiahnite pružinovú rukoväť na demontáž. Upozornenie: Nepoužívať alkohol ani abrazívne prostriedky.

Ako často mám meniť uhlíkový filter?

Uhlíkový filter je potrebné vymeniť najneskôr každé 4 mesiace, alebo keď to signalizuje indikátor nasýtenia (ak je prítomný). Nedá sa čistiť ani regenerovať.

Čo robiť, ak digestor nefunguje?

Najskôr skontrolujte, či nedošlo k výpadku prúdu a či bola zvolená rýchlosť. Ak problém pretrváva, odpojte spotrebič na 5 sekúnd a znova ho pripojte. Ak chyba pretrváva, kontaktujte servisnú podporu.

Ako vymeniť žiarovku digestora?

Odpojte spotrebič. Počkajte, kým žiarovka vychladne. Odstráňte ochranný kryt pomocou malého plochého skrutkovača. Vymeňte žiarovku za novú halogénovú 12 V - max 20 W, pätka G4, bez dotyku prstami. Zatvorte kryt zacvaknutím.

Ako aktivovať indikátor nasýtenia uhlíkového filtra?

Na modeloch s mechanickým ovládaním, pri vypnutom digestore, súčasne podržte tlačidlá T1 a T3 (alebo T1 a T4 podľa modelu), kým príslušná LED nezačne blikať a potom nezostane svietiť. Na deaktiváciu zopakujte postup.

Prečo sa digestor automaticky vypne?

Digestor je vybavený teplotným senzorom. Ak je teplo pod digestorom príliš vysoké, automaticky aktivuje strednú rýchlosť. Keď teplota klesne, digestor sa vypne. Je to bezpečnostná funkcia.

Aká je minimálna vzdialenosť medzi varnou doskou a digestorom?

Vzdialenosť medzi varnou doskou a najnižšou časťou digestora musí byť najmenej 50 cm pre elektrické sporáky a 65 cm pre plynové alebo kombinované sporáky. Ak návod na varnú dosku vyžaduje väčšiu vzdialenosť, dodržte ju.

Môžem používať digestor bez tukových filtrov?

Nie. Digestor sa nikdy nesmie používať bez správne namontovaných tukových filtrov, pretože to môže spôsobiť riziko požiaru a poškodiť spotrebič.

Ako prepnúť z režimu odsávania do režimu filtrácie?

Digestor sa dodáva v odsávacej verzii. Na použitie vo filtračnej verzii je potrebné zakúpiť príslušenstvo obsahujúce uhlíkový filter. Nainštalujte uhlíkový filter podľa pokynov v návode. V odsávacom režime musí byť odvodný kanál napojený von.

Ako resetovať indikátor nasýtenia filtrov?

Po vyčistení alebo výmene filtrov podržte tlačidlo T1 (alebo T3 podľa modelu) niekoľko sekúnd, kým LED indikátora nasýtenia nezhasne. Ak svietia oba indikátory (tuk a uhlík), zopakujte postup pre každý z nich.

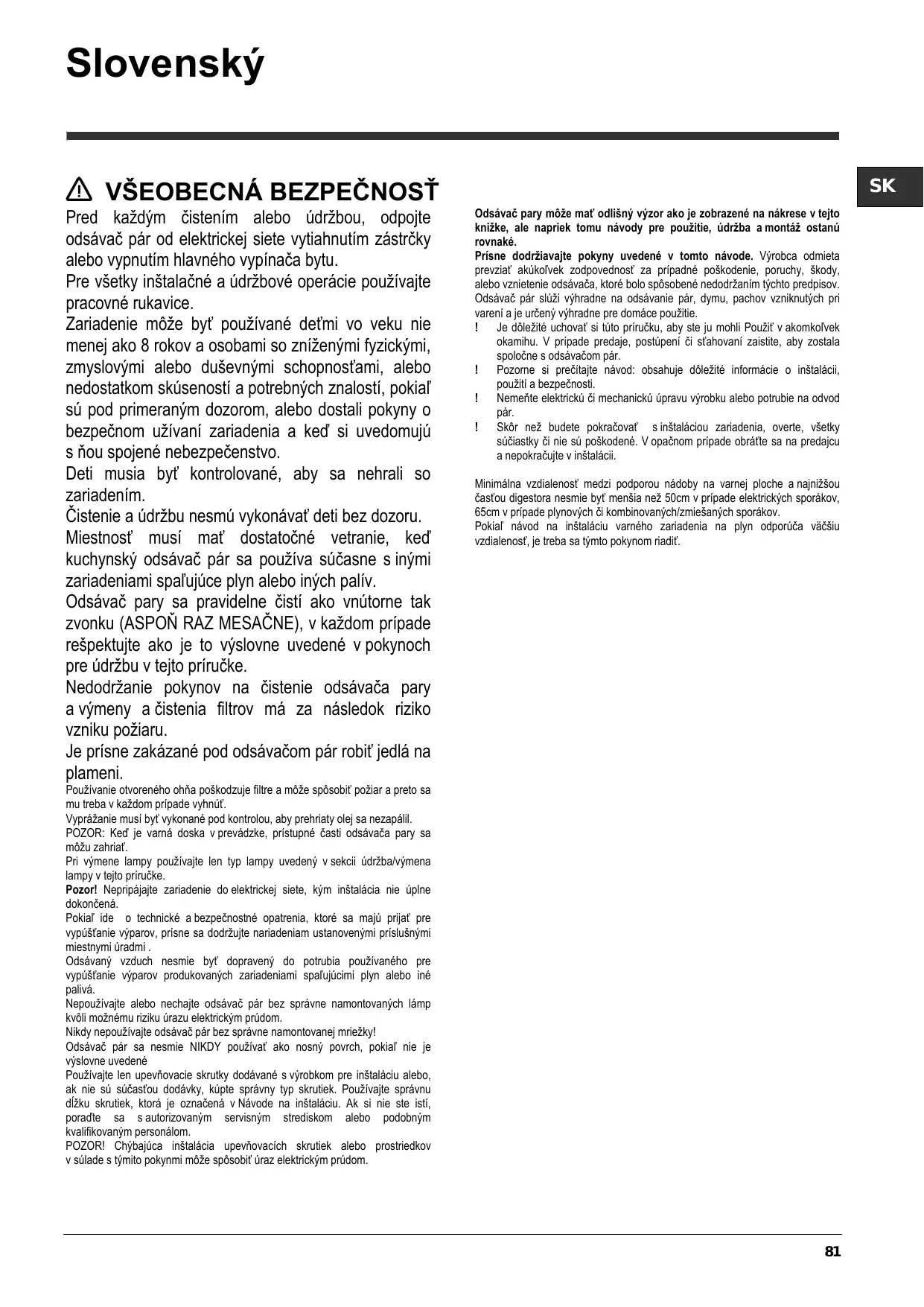

NÁVOD NA OBSLUHU HHF6.4FAMX - HHF9.4FAMX HOTPOINT

Pred každým Čistením alebo udržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

Pre vsetky instalačné a udžrbové operácie používajte pracovné rukavice.

Zariadeniemözebyt používané det'mi vo veku niemejako 8 rokov a osobami so zniženymi fyzickymi,zmyslovymi alebo duševnymi schopnostami, alebo nedostatkom skúsenosti a potrebnych znalostí,Pokial su pod primeranym dozorom, alebo dostali pokyny o bezpečnom užívani zariadenia a ke'd si uvedomujus nou spojené nebezpečenstvo.

Deti musia byt' kontrolované, aby sa nehrali so zariadením.

Cistenie a udrzbu nesmý vykonávat'deti bez dozoru.

Miestnost' musi mat dostatočné vetranie, ked' kuchynský odsávač pár sa používa sučasne s inymi zariadeniami spalujúce plyn alebo inych palív.

Odsávac pary sa pravidne Čistí ako vnútorne tak zvonku (ASPOÑ RAZ MESAÇNE), v každom pripaderešpektujte ako je to vyslovne uvedené vPokynoch pre Údržbu v tejto priručke.

Použivanie otvoreného ohna poskodzuje filtrte a moze spôsobit požiar a preto sa mu treba v každom pripadé vyhnút.

Vyprázanie musi byt vykonané pod kontrlou, aby prehriaty olej sa nezapáil.

POZOR: Ked' je varná doska v prevádzke, pristupné Časti odsávača pary sa možu zahriat.

Pri vymene lampy pouzivajte len typ lampy uvedeny v sekciu udrzba/vymena lampy v tejo prirucke.

Pozor! Nepripajajte zariadenie do elektrickej siete, kym instalacia nie uplne dokoncená.

Pokial'ide o technické a bezpečnostné opatrenia, ktoré sa majú prijat pre vypústanie vyparov, prisne sa dodržujte nariadeniam ustanovenými prislušnymi miestnymi uradmi.

Odsávaný vzduch nesmie byt dopravený do potrubia použivaného pre vypústanie výparov produktivych zariadeniami spalujúcimi plyn alebo iné palíva.

Nepoužívajte alebo nechajte odašač pár bez správné namontovaných lámp kvoi moznému riziku urazu elektrickým prudom.

Nikdy nepouživajte odsávač pár bez správné namontovanej mriežky!

Odsávac pár sa nesmie NIKDY používat áko nosný povrch,Pokial'nie je vyslovne uvedené

POZOR! Chybajúa instalacia upevnovacích skrutiek alebo prostriedkov v sulade s tymito pokynmiMZe sposobit' uraz elektrickym prudom.

Odsávac pary moze mat' odliśny vyzor ako je zobrazené na nákrese v tejto knížke, ale napriek tomu námody pre použitie, udržba a montáž ostanú rovnaké.

Prisne dorziavaje Pokyny uvedene v tomto nadvode. Vyrobca odmieta prevziat akukolvek zodpovednost za pripadne postkodenie, poruchy, skody, alebo vznietenie odsavača, ktoré bolosposobené nedodržaním tychto predispov. Odsavač pár služi vyhradne na odsavanie pár, dymu, pachov vzniknutych pri varení je urcený vyhradne pre domace použitie.

! Je dôlezite uchovat si tutopiručuk,aby ste ju mohli Použit' v akomkolvek okamihu. V priade predaje, postupenici stahovani zaistte,aby zostala spolocne s odavačom pár.
! Pozorne si preciţaje námod: obsahuje doležité informácie o instalácii, použiti a bezpečnosti.
! Nemeţe elektrickú Či mechanickú úpravu vyrobku alebo potrubie na odvod pár.
! Skor než budetePokračovatsinstalaciou zariadenia, overte,vsetky suciastky ci nie su poškodené. V opačnom pripad obrăte sa na predajcu a nepokracujte v instalacii.

Minimalna vzdialenost' medzi podporou nádoby na varnej ploche a njnizšou Častou digestora nesmie byt'mensia než 50cm v prípade elektrickych sporákov, 65cm v prípade plynovych Či kombinovanych/zmieşanych sporákov.

Pokial' námod na instáláciu varného zariadenia na plyn odporúca văčsiu vzdialenos', je treba sa týmto pokonym riadit.

ELEKTRICKÉ PRIPOJENIE

Siete napatie musi zodpovedat napatiu uvedenemun stitku s characteristikami umiestnomen vo vnuti odsavača. Pokial je odsavač vyavený pripojkou/vidlicou, staví ju zapojit do zasuvky zodpovedajucej aktuálnym normám, ktorá sa nachadzva v laho dosiahnutefnom priestore aj po prevedenej montáži. Pokial odsavač nie je vymbavený pripojkami/vidlicou (priame pripojenie k sieti) alebo sa zasuvka nenachadza v laho dosiahnutefnom priestore aj po prevedeni montáže, je nutné použit dvojpołovy vypinač zodpovedajúci normám, ktorý zaruci upné odpojenie od sieje v podmienkach kategorie prepāti lli, v súlade s pravidlami instalacie.

Upozorenie! Skor než opat napojite obvod digestora na siegové napájanie a overite správné fungovanie, skontrolujte si vždy, ze siegový kabel bol správné namontovany.

Výmena napájacieho kábla

Digestor je vybaveny špecialnym napajacim káblom; v pripline poškodenia káblu si ho vyziadajte u servisnej sluzby.

VYPUSANTANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na od'tahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

Pouzitie odvodovych trabic a otvorov do steny s mensim priemerom ma za nasledok zniženie odsavadsej vykonnosti e drasticické zvyşenie hlučnosti.

Váš odsávac pary je pripravený pre použitie v odsávacej verzii.

Pre pouzitie odsávača pary vo filtracnej verzii, nainstaluje sa prislušná SADA PRÍSLUŠENSTVA.

Overit si na prych stranach tejo priruCKy, ci SADA PRISLU S ENsTVA je dodanova vo vybave alebo je je potrebné zakupit.

Poznamka: Ak je dodana vo vybave, doplnkovy filtracný systém na základe aktínuho uhlia, mohul už byt nainstalovaný na odsávacī pary.

Informatie pre transformaciu odsavaca pary z odsavacej verzii na filtrcnu verzi su už zahmute v tejto prirucke.

Odsávacia verzia

Vypary su vypustane von prostrednictvom yfukového potrubia upevného na spojovacej prírobe.

Priemer výfukového potrubia sa musí zhodovat's priemerom spojovacieho prstenza.

Upozornenie! Odtahové potrubie nie je sučastou vybavy a je nutné ho zakúpit. Ak odsávač pary je vybavený uhlikovymi filtrami, tak tie musia byt' vybraté.

Filtracné verzia

Odsány vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné instalovat dodatočný systém filtrovania na zákblade aktivnych uhlíkov.

Nasaty vduch sa pred znovu privodenim do miestnosti njapr odmasti a sa zbavi zapachu. Aby sa mohol odavač pary použivat v takejto verzii, je potrebné nainstalovaţ dopluhujuci filtračné systém na základe aktívneho uhlia.

RIADENIA

Odsávac pary je vybavený ovladacim panelom s kontrlou odsávacej rychlosti a s kontrlou zapínania svietidla na osvetlenie varnej pracovnej plochy.

T1. Tlacidlo ON/OFF motora odsávania
T2. Tlacidlo vol'by strednej, vysokej a intenszivnej prevadzkovej rychlosti (vykonu) odsavania.

Poznamka: Intenzívna rychlost (vykon) odsávania (LED L1 bliká) má tvanie asi 5 minút, potom sa automaticky nastávi na stredné rychlost (vykon) odsávania.

T3. Tlacidlo volby "tichej" rychlosti (vykonu) odsavia
T4. Tlacidlo ON/OFF osvetlenia

Na vypnutom odsávací pary stlače a podržte na dlhú dobu súcasne T1 a T3: L4 bliká, potom sa rozsvieti s pevnám svetlom, Čim oznamuje úspešné aktiváciu.

Deaktivácia ikony nasytenia uhlikóveho filtra: opakujte vyssie uvedeny postup, L4 sa Rozsvieti s pevný smvtlom, potom bliká až kým sa nevypne, Čím oznamuje úspeşné aktiváciu.

Automatickú prevádžku v pritomnosti vysokej teploy

Odsávac pary je vybavený senzorom, ktorý deteguje teplotu. Ked' je prilis yvsoká, senzor automaticky aktivujé stredné rychlost (vykon) odsávania.

Aktivácia kontrolky LED nasytenia uhlikového filtra

LED nasytenia uhlikového filtra je normalne deaktivovaný. Ak ju chcete aktivovat'. postupuite nasledovne:

Na vypnutom ośavacki pary stląte a podrzejne na dlhú dobu sącasne T1 a T4: majprv bliká L1 potom aj L2, czim oznamuje uspěsn'ukiváciu.

Deaktivácia kontrolky LED nasytenia uhlikóveho filtra: opakujte hore uvedenú operáciu, majrvblikaju L1 a L2 potom iba L1, cim oznamuje úspeşné deaktiváciu.

Automatická prevázka v pritomnosti vysokej teploty

Odsávac pary je vybavený senzorom, ktorý deteguje teplotu. Ked' je prilis yvsoká, senzor automaticicky aktivujé stredné rychlost (vykon) odsávania.

Odsavoac pary sa vypne, len co sa teplota detegovaná snimačom vyrazne zniži.

Modely s tlacidlovym panelom Soft Button + Silent Speed

Poznamka: Intenzívna rychlost (vykon) odsávania (LED L3 bliká) má tvanie asi 5 minút, potom sa automaticky nestávi na stredné rychlost (vykon) odsávania (LED L2 svieti)

T3. Tlacidlo ON/OFF osvetlenia
T4. Tlacidlo volby "tichej" rychlosti (vykonu) odsavania

LED nasytenia uhlikového filtra je normalne deaktivovany. Ak ju chcete aktivovat, postupujte nasledovne:

Na vypnutom odsávací pary stlăcte a podržte na dlhu dobu súcasne T1 a T4: majprv bliká L1 potom aj L2, Čim oznamuje uspěsnú aktiváciu.

Deaktivácia kontrolky LED nasytenia uhlikového filtra: opakujte hore uvedenú operáciu, njprv blinkaju L1 a L2 potom iba L1, cím oznamuje úspesné deaktiváciu.

Odsávac pary je vybavený senzorom, ktorý deteguje teplotu. Ked je prilis ysvoká, senzor automaticky aktivujé stredné rychlost (vykon) odsávania.

Odavač pary sa vypne, len co sa teplota detegová snimačom vyrazne zniži.

UDRZBA

Cistenie

Pri Čistené je treba použit' VYLUCNE latku navlhčenu neutrărnymi tekutymi Čistiacimi prostriedkami. NEPOUŽIVAJTE ZIADNE NASTROJE ALEBO POMOCKY NAČISTENIE. NEPOUŽIVAJTE ALKOHOL!

Panel obvodového odsávania

Obvod panela odsávania Čistit' rovnako Často ako protitukovy filter, používat súkno a nie ve'mi koncentrovaný tekutý Čistiaci prostriedok. Nepoužívat nikdy skrabiace hmoty.

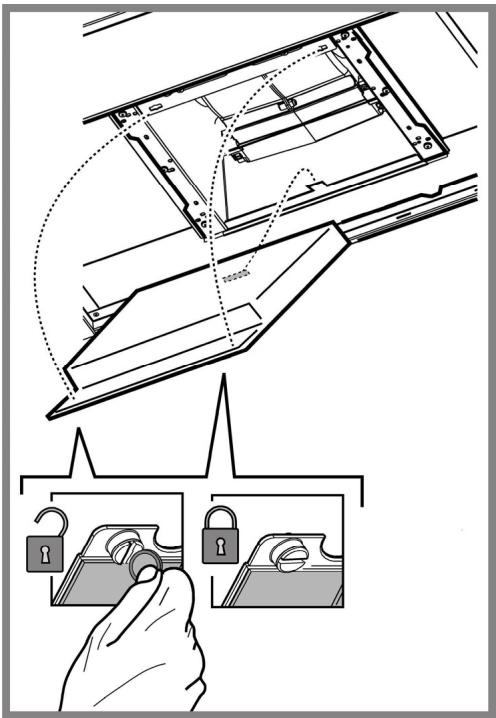

Udrzbaprotitukovychfiltrov

Odmontovanie: Vybrat' uholno-aktivny filter otočením ruciek, ktoré ho upevnúj o odávač pary o 90^ .

Výmenažiaroviek

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K,HHF 9.4 F AM X,HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

Vypnitoeksavacz elektricsekij siete.

Pozor! Skór akó sa dotknete ziaroviek, presveděte sa, ze su chladné.

1. Vytiahnite ochranny kryt s použitim malého skrutkovača s rezným hrotom alebo podobným nastrojov.
2. Vymehte poskodenu ziarovku.

Použivajte len halogenovéžiarovsky 12V - 20W, max. - G4, a dbajte pritom, aby ste sa ich nedotkli rukami.

1. Zatvorte ochranny kryt (upevnienie na zapakdu).

Uistenim sa, ze tento vyrobok bol po svojej zivotosti odstrány správnym spôsobom, užívatě prispieva k predcházzaniu mozným negativnym následkom pre zivotné prostredie a zdravie.

Symbol —— vyrobku alebo na jeho sprievodnej dokumentáci, upozorńuje, ze s tymto vyrobkom sa nesmie zaobchodzat' aka s domácim oppadom, ale musi byt' odovdanyl do príslušné miesta zberu pre recykláciu elektrickych a elektronickych pristrojov. Zbavit's ho riadéním sa podla miestnych zákönov o odstráneni oppadkov. Kvoli dokonalejsim informáciem o zaobchodzani, znovuziskani a recykláciu tohto vyrobku, kontaktujte príslušné miestne urady, služby pre zber domaceho oppadu alebo predajnù, v ktorej vyrobok bol zakúpený.

Pristroj bol navrhnuty, testovaný a vyrobený v súlade s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  Vykonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704
  1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitny medzinárodný výbor pre radióve ruşenie, pozn. prekl.)

Ak sa zdá,Že niećo nefunguje, skôr než sa zavolá servis, vykonat nasledujúce)\ jednoduché kontroly.

Ak odsavac pary nefungue:
Skontrolovat, Ze:
- nedoslo k vypadku elektrickho prudu.
- bola zvolená Jedna rychlost.
ak odsávac pary ma slabý vykon: Skontrolovat, ze:
- zvolená rychlost motora je dostacujúca pre množstvo uvoIen'ych dymov a pár.
Kuchyna je dostatočne vzdušná pre možnost' prijem vzduchu.
- uhlikovy filter nie je spotrebovaný (odsávač pary vo filtrčnej verzii).
ak ośsavoć pary sa vypol poças normalnej prevádžky: Skontrolovat,Že:
- nedoslo k vypadku elektrického prudu.
- vamplo sa zariadenie poistyk.

V priade eventuallnch poruch v prevadzke, skor ak sa obrataite na zakaznicky servis, odpoijt zariadenie na 5 sekund od elektrickeho napojenia, vytahnutim zastrcky a znovu ho priopijt. V priade, ze porucha prevadzky pretrvava, obratait sa na zakaznicky servis.

TECHNICKÉ UDAJE

Model	Výška (cm)	Širka (cm)	Hlibkam) (cm)	Ø výfukového potrubia (cm)
HHBS6.5FAMX HHBS6.7FLLX HHBS6.7FLBX	61,9 - 114 70,4 - 114	59,8	45	15-12,5-12
HHBS9.5FAMX RHHBS9.7FLBx HHBS9.7FLLIX HHBS9.5FABX HHBS9.7FLBIX HHBS9.7FLBX	61,9 - 114 70,4 - 114	89,8	45	15-12,5-12
HHF6.4 FAMX HHF6.4 FAMK HHF6.7FLLX HHGC6.7FLBx HHGC6.5FABX HHF6.7FLBX HHGC6.4FAMX	60 - 112,5 68,5 - 112,5	59,8	45	15-12,5-12
HHF9.4FAMX HHF9.5FAMX RHHF9.7FLBX HHF9.7FLBX	60 - 112,5 68,5 - 112,5	89,8	45	15-12,5-12
RHHGC9.7FLBX HHGC9.7FLBX HHGC9.4FAMX	62,3- 114,8 70,8 - 114,8	89,8	45	15-12,5-12

Vid'typov'stitok pre celkovu absorpciu a absorpciu svetla.

HHBS 6.5F AM X, HHBS 9.5F AM X, HHF 6.4 F AM X, HHF 6.4 F AM K, HHF 9.4 F AM X, HHF 9.5 F AM X, HHBS 9.5F AB X, HHGC 6.5F AB X, HHGC 9.4F AM X, HHGC 6.4F AM X

	Vykon (W)	Napatie (V)	Pin	Rozmery (mm)
Halogénová	2 x 20W	12	G4	33xØ10
