HCA62540B - HCA92540B - Chladnička-mraznička BEKO - Bezplatný návod na obsluhu

Typ produktu	Kuchynský digestor
Značka	BEKO
Model	HCA62540B / HCA92540B
Šírka	596 mm (HCA62540B) / 896 mm (HCA92540B)
Hĺbka	386 mm (HCA62540B) / 393 mm (HCA92540B)
Výška	750-1080 mm (HCA62540B) / 750-1130 mm (HCA92540B)
Elektrické napájanie	220-240 V, 50 Hz
Celkový výkon	316 W
Výkon motora	210 W
Osvetlenie	2 halogénové žiarovky po 3 W
Kapacita odsávania	537 m³/h (HCA62540B) / 577 m³/h (HCA92540B)
Priemer vývodu vzduchu	120 mm alebo 150 mm
Hmotnosť netto	10,4 kg (HCA62540B) / 13 kg (HCA92540B)
Ovládanie	3 digitálne úrovne rýchlosti
Filtre	Umývateľný hliníkový filter (vrátane) + vymeniteľný aktívny uhlíkový filter (voliteľné)
Automatické vypnutie	Áno, po 15 minútach (aktivácia dlhým stlačením)
Minimálna vzdialenosť od varnej dosky	65 cm
Inštalácia	Nástenná, s alebo bez komínového potrubia
Materiál	Nerezová oceľ, sklo
Záruka	Náhradné diely k dispozícii počas 10 rokov

Často kladené otázky - HCA62540B - HCA92540B BEKO

Aká je minimálna výška medzi digestorom a varnou doskou ?

Vzdialenosť musí byť minimálne 65 cm pre optimálnu bezpečnosť.

Ako čistiť hliníkové filtre ?

Vyberte filtre posunutím zámku dopredu, potom ich umyte kvapalným čistiacim prostriedkom alebo v umývačke riadu. Opláchnite a vysušte pred vložením späť.

Ako často treba vymieňať uhlíkový filter ?

Uhlíkový filter by sa mal vymeniť približne každých 6 mesiacov, v závislosti od frekvencie používania.

Ako aktivovať automatické vypnutie digestora ?

Stlačte jedno z tlačidiel rýchlosti (B, C alebo D) na viac ako 2 sekundy, aby ste aktivovali automatické vypnutie po 15 minútach.

Čo robiť, ak žiarovky digestora prestanú fungovať ?

Odpojte spotrebič, potom vymeňte halogénové žiarovky 3 W stlačením nadol a otočením o štvrť otáčky proti smeru hodinových ručičiek.

Môžem používať digestor bez potrubia ?

Áno, pomocou uhlíkového filtra na recirkuláciu vzduchu. Odstráňte deflektory a nainštalujte dodaný uhlíkový filter.

Aký priemer odvodného potrubia použiť ?

Môžete použiť potrubie s priemerom 120 mm alebo 150 mm, podľa dodaného adaptéra.

Ako nainštalovať digestor na stenu ?

Upevnite závesné dosky, vyvŕtajte otvory podľa šablóny, vložte hmoždinky a skrutky, potom zaveste digestor. Utiahnite upevňovacie skrutky vo vnútri.

Digestor vydáva hluk, je to normálne ?

Mierny hluk pri prevádzke je normálny. Uistite sa, že filtre sú čisté a potrubie nie je upchaté. V prípade nadmerného hluku kontaktujte zákaznícky servis.

Kde nájsť náhradné diely pre môj digestor BEKO ?

Originálne náhradné diely sú k dispozícii počas 10 rokov u autorizovaných servisných zástupcov BEKO.

NÁVOD NA OBSLUHU HCA62540B - HCA92540B BEKO

Žiarovky získate od autorizovaných servisov Beko.

Túto príručku si prečítajte ako prvú!

Vážený zákazník,

Ďakujeme vám, že ste si vybrali produkt značky Beko. Dúfame, že dosiahnete najlepšie výsledky so svojím produktom, ktorý sa vyrobil s vysokou kvalitou a najmodernejšou technológiou. Preto vám odporúčame, aby ste si túto používateľskú príručku a iné sprievodné dokumenty prečítali pred použitím výrobku celé a aby ste si ich odložili pre referenciu v budúcnosti. Ak rúru prevediete na inú osobu, dajte tejto osobe aj používateľskú príručku. Riaďte sa všetkými varovaniami a informáciami používateľskej príručky.

Pamätajte si, že táto používateľská príručka sa môže vzťahovať aj na niektoré ďalšie modely. Rozdiely medzi modelmi sú v príručke presne vymedzené.

Vysvetlivky k symbolom

V celej používateľskej príručke sa používajú nasledujúce symboly:

Dôležité informácie alebo užitočné tipy pre používanie.

Varovanie pre nebezpečné situácie s ohľadom na život a majetok.

Varovanie pred zásahom elektrickým prúdom.

Tento produkt sa vyrobil za použitia najmodernejšej technológie v podmienkach šetrných k životnému prostrediu.

1 Dôležité pokyny pre bezpečnosť a ochranu životného prostredia 162-165

4.1 Digitálna elektronická regulácia s 3 úrovňami 174 4.2 Energeticky úsporné použitie 175 4.3 Obsluha digestora: 175

5 Čistenie a údržba 176-177

5.1 Hliníkový filter 176 5.1.1 Demontáž hliníkových filtrov 176 5.3 Čistenie 177 5.4 Výmena žiariviek 177

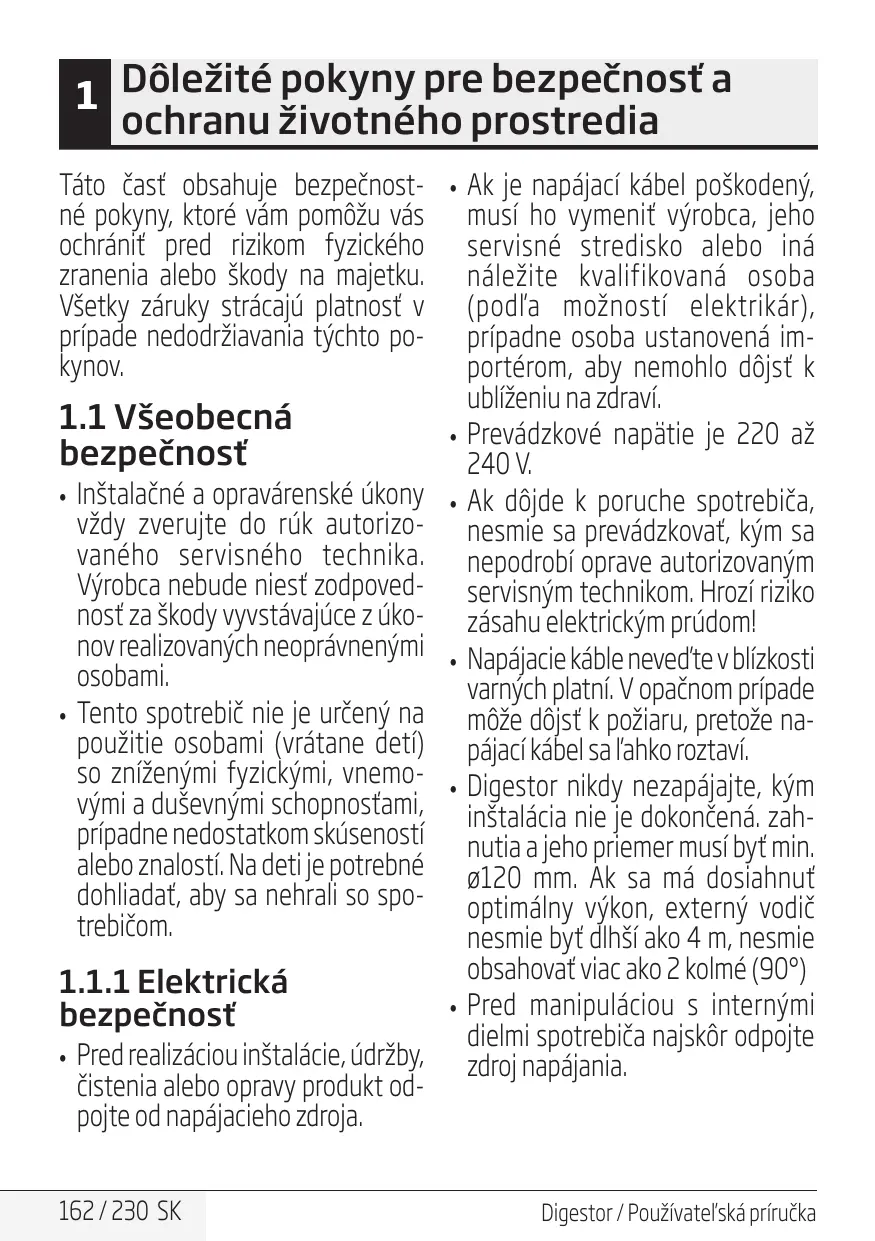

Táto časť obsahuje bezpečnostné pokyny, ktoré vám pomôžu ochrániť sa pred rizikom fyzického zranenia alebo škody na majetku. Všetky záruky strácajú platnosť v prípade nedodržiavania týchto pokynov.

• Ak je napájací kábel poškodený, musí ho vymeniť výrobca, jeho servisné stredisko alebo iná náležite kvalifikovaná osoba (podľa možnosti elektrikár), prípadne osoba ustanovená importérom, aby nemohlo dôjsť k ublíženiu na zdraví.
• Prevádzkové napätie je 220 až 240 V.
• Ak dôjde k poruche spotrebiča, nesmie sa prevádzkovať, kým sa nepodrobí oprave autorizovaným servisným technikom. Hrozí riziko zásahu elektrickým prúdom!
• Napájacie káble veďte v blízkosti varných platní. V opačnom prípade môže dôjsť k požiaru, pretože napájací kábel sa ľahko roztaví.
• Digestor nikdy nezapájajte, kým inštalácia nie je dokončená. Zahnutia a jeho priemer musí byť min. ø120 mm. Ak sa má dosiahnuť optimálny výkon, externý vodič nesmie byť dlhší ako 4 m, nesmie obsahovať viac ako 2 kolmé (90°) ohyby. Pred manipuláciou s internými dielmi spotrebiča najskôr odpojte zdroj napájania.

• Na pripojenie digestora k vetraciemu kanálu použite potrubie s priemerom 120 mm alebo 150 mm. Výrobok nepripájajte k vetracím kanálom, ku ktorým sú pripojené sporáky, vývodným šachtám ani vetracím kanálom so vzostupným plameňom. Dodržiavajte pravidlá, ktoré ustanovili miestne orgány pre výtlak odvádzaného vzduchu. Výška medzi spodným povrchom digestora a horným povrchom sporáka/rúry nesmie byť menšia ako 65 cm.
• Digestor neprevádzkujte bez hliníkových filtrov a filtre nevyberajte počas prevádzky. Nikdy sa nedotýkajte žiaroviek digestora po dlhom období prevádzky. Horúce žiarovky vám môžu popáliť ruku. Dávajte pozor, aby pod produktom nevznikol silný plameň. V opačnom prípade sa čiastočky v olejovom filtri môžu vznietiť a spôsobiť požiar.
• Varné platne zapínajte až po tom, ako na ne položíte hrnce alebo panvice. V opačnom prípade stúpajúce teplo môže poškodiť určité súčasti produktu. Pred odstránením hrncov alebo panvíc vypnite varné platne.
• Pod digestor neumiestňujte horľavé materiály. Pri vyprážaní jedla sa olej môže vznietiť. Preto si dávajte pozor na odevy a záclony. Pri smažení jedla nikdy neponechávajte sporák bez dozoru; v opačnom prípade vriaci olej môže spôsobiť požiar.
• Ak sa digestor nečistí v špecifikovaných intervaloch, hrozí riziko požiaru.
• Pri čistení digestora si dávajte veľký pozor a na ruky si nasaďte rukavice.
• Odporúčame vám spotrebič ponechať v činnosti pár minút pred začatím varenia, aby sa zvýšil sací výkon. Tým sa dosiahne kontinuálny a stabilný sací výkon na zachytávanie stúpajúcich pár.
• Digestor ponechajte v činnosti 15 minút po skončení varenia alebo smaženia, aby ste kuchyňu zbavili zápachu.

Keď sa digestor používa, najmä v kombinácii s plynovými varičmi, uistite sa, že priestor sa vetrá čerstvým vzduchom. Dávajte pozor, aby ste spotrebič nepripájali k vetracím kanálom používaným zariadeniami inej ako elektrickej povahy. (Príklad: vetrací kanál ohrievača). Keď sa zariadenie inej ako elektrickej povahy používa súčasne v rovnakej miestnosti spolu s digestorom, podtlak v miestnosti musí dosahovať max. 0,4, aby sa zabránilo spätnému nasávaniu vzduchu odvádzaného druhým zariadením späť do miestnosti.

• Tento spotrebič je určený na použitie v domácnosti. Nie je vhodný na komerčné použitie a nesmie sa používať nad rámec určeného použitia.
• Výrobca nebude niesť zodpovednosť za žiadne škody spôsobené nevhodným používaním alebo manipuláciou.
• Prevádzková životnosť spotrebiča je 10 rokov. Toto je aj obdobie nevyhnutnej dostupnosti náhradných dielov na zabezpečenie funkčnosti produktu.

1.3 Súlad s nariadením WEEE a likvidácia vyradeného produktu

Tento produkt neobsahuje škodlivé ani zakázané materiály charakterizované v „Smernici o obmedzení používania určitých nebezpečných látok vo vyradených elektrických a elektronických zariadeniach“ (WEEE) vydanej T.R. Ministerstvom životného prostredia a mestského plánovania.

smernica (WEEE) vydanej Ministerstvom životného prostredia a územného plánovania.

Tento produkt sa vyrobil z vysokokvalitných dielov a materiálov, ktoré sa dajú opätovne použiť a sú vhodné pre recykláciu. Z tohto dôvodu nelikvidujte produkt na konci jeho životnosti s bežným komunálnym odpadom. Odneste ho na zberné miesto pre recykláciu elektrického a elektronického vybavenia. O lokalite najbližšieho zberného miesta vás informujú miestne úrady. Recykláciou produktov prispievate k ochrane životného prostredia a prírodných zdrojov.

Tento produkt sa vyrobil z vysokokvalitných dielov a materiálov, ktoré sa dajú opätovne použiť a sú vhodné pre recykláciu. Z tohto dôvodu nelikvidujte produkt na konci jeho životnosti s bežným komunálnym odpadom. Odneste ho na zberné miesto pre recykláciu elektrického a elektronického vybavenia. O lokalite najbližšieho zberného miesta vás informujú miestne úrady. Recykláciou produktov prispievate k ochrane životného prostredia a prírodných zdrojov.

Balenie produktu je vyrobené z recyklovateľných materiálov v súlade s národnou legislatívou. Odpadový baliaci materiál nelikvidujte spolu s komunálnym odpadom.

alebo iným odpadom a odvezte ho do lokalít zberu obalových materiálov ustanovených miestnymi úradmi.

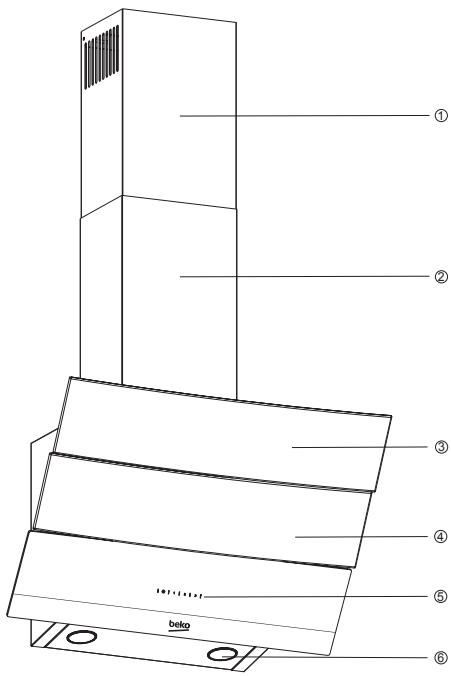

2 Technické parametre spotrebiča

1. Interný vetrací kanál
2. Externý vetrací kanál
3. Sklenený kryt
4. Filter (pod skleneným krytom)
5. Ovládací panel
6. Osvetlenie

(obrázok 1)

	HCA 92640 BH	HCA 92640 WH	HCA 62640 W
Šírka	896 mm	896 mm	596 mm
Híbka	393 mm	393 mm	386 mm
Výška	750 mm / 1130 mm	750 mm / 1130 mm	750 mm /1080 mm
Privádzané napătie	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Regulária	S 3 úrovǎni	S 3 úrovǎni	S 3 úrovǎni
Výkon Žiarivky	2 x 3 W	2 x 3 W	2 x 3 W
Potrubie vžduchového vývodu	120 / 150 mm	120 / 150 mm	120 / 150 mm
Kapacita	577 m³/h	577 m³/h	537 m³/h
Výkon motora	1 x 210 W	1 x 210 W	1 x 210 W
Celkový výkon	316 W	316 W	316 W
Hmotnost netto	13 kg	13 kg	10,4 kg
Farba	Čierna	Biela	Biela

Hodnoty uvedené na produktových štítkoch alebo v sprievodnej dokumentácii boli namerané v laboratórnych podmienkach podľa príslušných štandardov. Tieto hodnoty sa môžu líšiť v závislosti od podmienok prevádzky a prostredia, v ktorom sa produkt používa.

2 Technické parametre spotrebiča

3 Inštalácia spotrebiča

Ohľadom inštalácie digestora sa poraďte s najbližším autorizovaným servisným technikom.

*Príprava na umiestnenie a elektrická inštalácia produktu je v zodpovednosti zákazníka.

Pozor!

Po inštalácii digestora a vetracieho kanála odstráňte ochranný povlak (ak je prítomný).

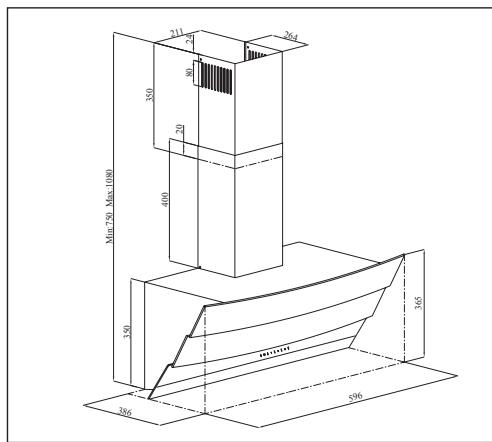

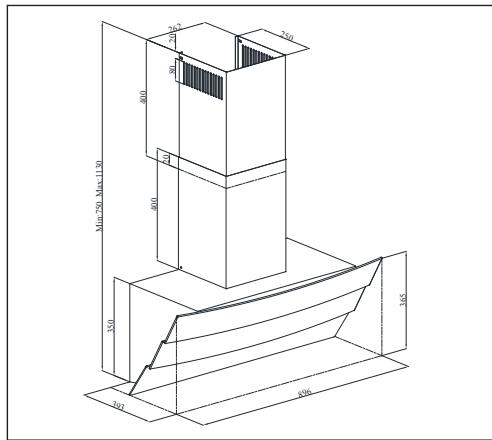

(obrázok 2)

Vzdialenosť medzi spodným povrchom digestora a horným povrchom varnej platne nesmie byť menšia ako 65 cm.

Rozmery sa udávajú v mm.

3.1 Inštalačné príslušenstvo

1 x plastová prípojka vetracieho kanála

3 Inštalácia spotrebiča

Nižšie uvádzame informácie nevyhnutné na prípravu miesta inštalácie digestora.

3.2 Montáž digestora na stenu

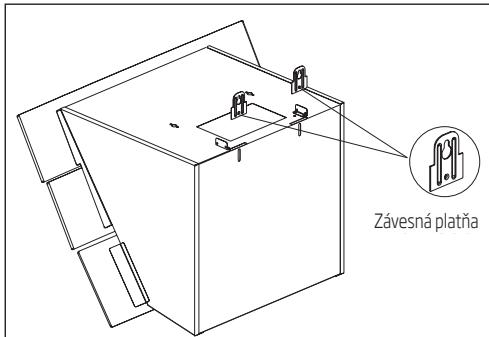

Ak chcete digestor namontovať na stenu, povoľte skrutky závesných platní na puzdre motora a platne potiahnite nahor. Potom zatahnite skrutky závesných platní. (obrázok 3a).

(obrázok 3a)

Upevnite Ø 150 mm plastový adaptér vetracieho kanála k hornej časti telesa pomocou priloženej skrutky 3,5x9,5 (obrázok 4).

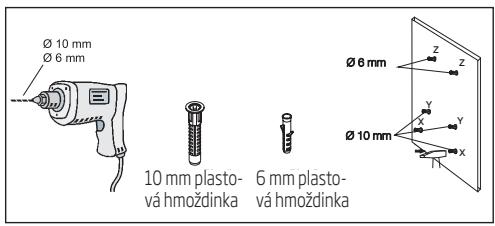

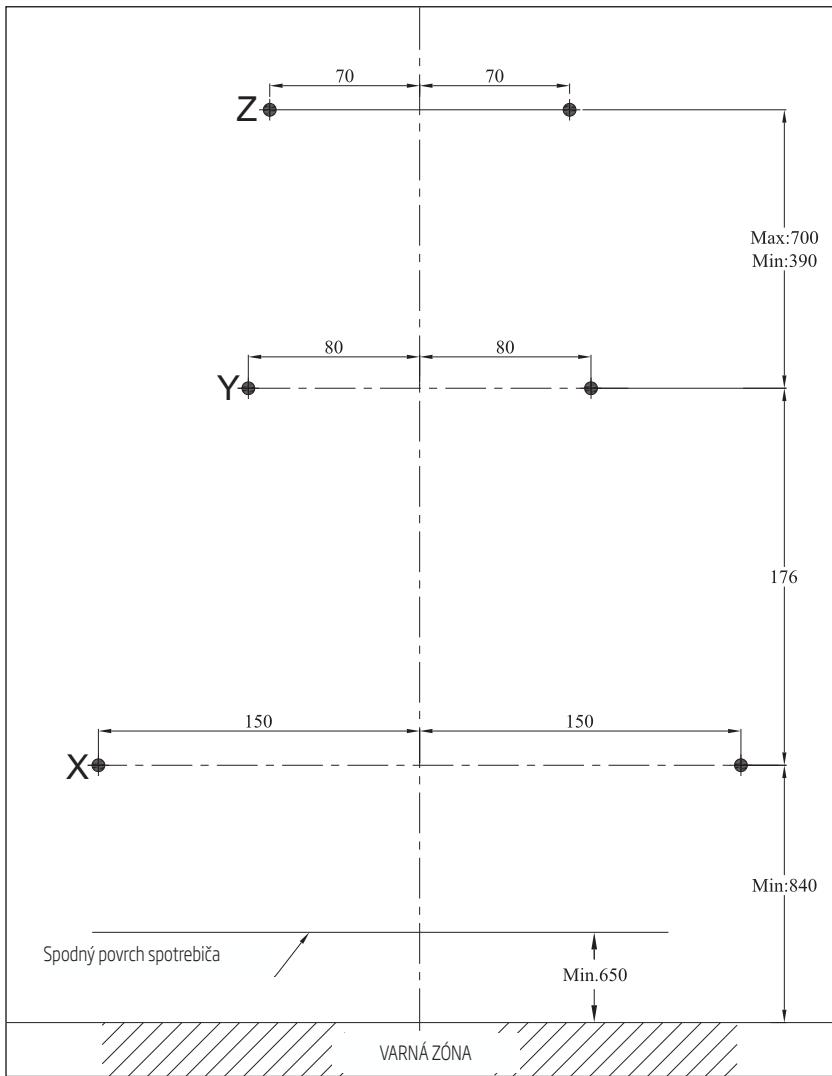

Upevnite inštalačnú šablónu na miesto inštalácie digestora. Vyvŕtajte diery v bodoch označených symbolmi (X,Y) (obrázok 5) pomocou Ø 10 mm vrtáka a v bodoch označených symbolom (Z) (obrázok 5) pomocou Ø 6 mm vrtáka.

(obrázok 5)

3.2.2 Pribitie hmoždiniek kladivom

Kladivom pribite 0 mm hmoždinky (X, Y) do otvorov vyvŕtaných pre závesné skrutky. Kladivom pribite 2 x 6 mm hmoždinky (Z) do otvorov vyvŕtaných 6 mm vrtákom pre pripojovaciu platňu externého vetracieho kanála. (obrázok 5)

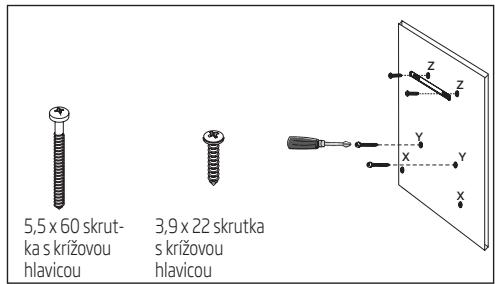

3.2.3 Montáž závesných skrutiek

Zaskrutkujte 5,5x60 závesné skrutky do Ø 10 mm hmoždiniek (Y), ktoré ste kladivom pribili do steny. Medzi hlavicou skrutky a stenou musí zostať 5 mm medzera. (obrázok 6)

Pripevnite pripojovaciu platňu interného vetracieho kanála k 6 mm hmoždinkám (Z) v stene pomocou 3,9x22 skrutiek. (obrázok 6)

(obrázok 6)

3.2.4 Zavesenie digestora na stenu

• Digestor zaveste na skrutky, ktoré ste zaviedli do otvorov Y.
• Otvorte bočné nasávacie okienko digestora potiahnutím k sebe. Spotrebič upevnite zavedením 5,5x60 skrutiek do otvorov X nachádzajúcich sa vo vnútri.

3 Inštalácia spotrebiča

Vzduch sa filtruje karbónovým filtrom a prinavracia späť do miestnosti. Karbónový filter sa používa v prípade, ak sa v dome nenachádza vetrací kanál. - Ak sa bude digestor používať bez pripojenia k vetraciemu kanálu, odstráňte zvádzače zvnútra adaptéra vetracieho kanála. - Odstráňte hliníkové filtre. Ak chcete nainštalovať karbónové filtre, vycentrujte karbónové filtre na plastovom dieli po oboch stranách telesa ventilátora a upevnite ich na výstupkoch. Filtre upevnite otáčaním výstupkov doprava alebo doľava. - Namontujte hliníkové filtre.

Uistite sa, že tieto dve pripojenia sú dostatočne pevné na to, aby sa pri prevádzke digestora pri max. otáčkach spojenie neuvoľnilo. Skontrolujte, či sú záklopky vo vnútri vetracieho kanála funkčné pri zatiahnutí pomocou svorky. Nasaďte potrubie vetracieho kanála na adaptér. Ak osadíte pripojovacie potrubie vetracieho kanála do vnútra adaptéra, nebude dochádzať k odsávaniu vzduchu, pretože záklopky brániace v spätnom prietoku vzduchu zostanú uzavreté.

Neodporúča sa produkt pripájať k vetracím kanálom, ku ktorým sú už pripojené sporáky alebo odvádzacie šachty. Produkt nepripájajte k takýmto vetracím kanálom. Potrubné pripojenie musí byť čo najkratšie a mať čo najmenej kolien.

A: Vývodné potrubie vetracieho kanála

(A) Tlačidlo zapnutia/vypnutia žiarivky:

Keď toto tlačidlo stlačíte znova pre vypnutie spotrebiča, signalizácia úrovne otáčok zmizne z displeja.

Keď toto tlačidlo stlačíte znova pre vypnutie spotrebiča, signalizácia úrovne otáčok zmizne z displeja.

Automatické zastavenie o 15 min.:

Ak stlačíte rovnaké tlačidlo úrovne otáčok, kým je aktivovaná funkcia automatického zastavenia, funkcia sa vyradí a spotrebič sa zastaví.

Ak zvolíte inú úroveň otáčok, funkcia sa vyradí. Ak chcete, aby sa váš spotrebič zastavil automaticky, musíte znovu aktivovať funkciu automatického zastavenia.

Pravidelné čistenie kovových filtrov: Filtre je potrebné čistiť po približne každých 60 hodinách prevádzky alebo 4 týždňoch v závislosti od frekvencie používania.

4.2 Energeticky úsporné použitie

• Pri obsluhe digestora úroveň otáčok nastavte podľa intenzity zápachu a tvorby pár, aby ste sa vyhli nadmernej spotrebe elektrickej energie.
• Za normálnych podmienok používajte nízke otáčky (1-2) a vysoké otáčky (3) zvoľte v prípade intenzívneho zápachu a tvorby pár.
• Žiarivky na digestore slúžia na osvetlenie priestoru varenia.
• Ich používanie na osvetľovanie kuchyne/okolia spôsobí plytvanie elektrickou energiou a súčasne nedostatočné osvetlenie.

4.3 Obsluha digestora:

• Digestor je vybavený motorom s rôznymi nastaveniami otáčok. V záujme optimálneho výkonu za normálnych podmienok používajte nízke otáčky a vysoké otáčky zvoľte v prípade intenzívneho zápachu a tvorby pár.
• Digestor môžete spustiť stlačením tlačidla požadovanej úrovne otáčok (B,C,D).
• Varnú oblasť môžete osvetliť stlačením tlačidla osvetlenia. (A)

5 Čistenie a údržba

Pred čistením a údržbou odpojte spotrebič alebo otočte hlavný vypínač do polohy vyp., prípadne povoľte poistku, ktorá privádza elektrickú energiu do digestora.

5.1 Hliníkový filter

Karbónový filter (používanie bez vetracieho kanála)

Tento filter zachytáva zápachy vznikajúce pri varení. Ak nie je možné použiť vetrací kanál, prečisťuje vzduch, ktorý koluje v kuchyni. Karbónový filter vášho spotrebiča sa časom upchá, v závislosti od frekvencie používania, spôsobu varenia a pravidelnosti čistenia hliníkových filtrov.

Pozor!

Karbónový filter sa nikdy nesmie umývať.

Karbónové filtre môžete zakúpiť u autorizovaných servisných zástupcov spoločnosti Beko.

5.2.1 Výmena karbónového filtra

Odstráňte hliníkové filtre. (obrázok 10)

Protizápachové filtre obsahujú drevené uhlie (aktívny karbón).

Musia sa vymieňať v približne 6-mesačných intervaloch.

Hliníkové filtre musia byť vždy osadené bez ohľadu na to, či sa používa karbónový filter alebo nie.

5 Čistenie a údržba

Spotrebič neprevádzkujte bez osadeného hliníkového filtra. Pri používaní karbónového filtra klesne sací výkon spotrebiča.

5.3 Čistenie

Digestor nezabudajte vyčistiť bezprostredne po dokončení mazania.

Vonkajší povrch digestora vyčistite jemnou tkaninou navlhčenou v tekutom detergente.

Pri čistení nikdy nepoužívajte abrazívne alebo drsné materiály.

Na odstránenie odolnej mastnoty môžete použiť komerčne dostupné čistiace prostriedky, pričom však dodržiavajte výstražné pokyny na produkte. Ak chcete zabrániť poškriabaniu telesa z brúsenej ocele, utierajte v smere výbrusu.

V záujme zachovania povrchovej kvality produktu nepoužívajte čistiace prostriedky s obsahom kyseliny chlorovodíkovej, bielidlo ani abrazívne prášky. Použite tkaninu navlhčenú v mydlovej vode alebo špeciálny sprej na čistenie nehrdzavejúcej ocele určený na tento typ povrchov. Zo spotrebiča odstránte ochranný povlak.

Pozor!

V prípade nedodržiavania pokynov na čistenie a výmenu filtrov v digestore môže dôjsť k vzniku požiaru.

• Ponechajte si originálny obal spotrebiča. Spotrebič prepravujte v pôvodnom obale a dodržiavajte pokyny vyplývajúce z významu prepravných značiek na pôvodnom obale.

Ak nemáte pôvodný obal:

• Na digestor neukladajte žiadne predmety. Vonkajšie povrchy chráňte pred nárazmi.
• Spotrebič zabalte tak, aby sa pri preprave nepoškodil.

5.4 Výmena žiariviek

Digestor odpojte od zdroja napájania.

Tento spotrebič je vybavený 3 W halogenovými žiarivkami.

Ak chcete vymeniť halogénové žiarivky, uvoľnite ich zatlačením na zadnú časť držiaka žiarivky v smere nadol. Potom ju otočte o 1/4 otáčky proti smeru hodinových ručičiek a odstráňte ju.

Pri montáži nových žiariviek vykonajte vyššie uvedený postup v opačnom poradí krokov.

Poznámka:

Žiarivky môžete zakúpiť u autorizovaných servisných agentov.
