6H210B - Elektrická rúra FAGOR - Bezplatný návod na obsluhu

Typ výrobku	Elektrická vstavaná rúra
Značka	FAGOR
Model	6H210B
Rozmery (V x Š x H)	59.5 x 59.5 x 56 cm
Hmotnosť	Približne 35 kg
Elektrické napájanie	230 V / 50 Hz, max. výkon 3300 W
Kapacita	Približne 70 litrov
Funkcie varenia	Pulsná tradičná, Turbo plus, Silný gril s ventilátorom, Silný gril, Slabý gril, Intenzívne spodné ohrev, Spodný ohrev s ventilátorom, Tradičné pečenie, Rozmrazovanie, Predhrievanie
Čistenie	Hladké alebo drsné samočistiace steny, systém Aquasliding parou, pyrolýza
Programátor	Digitálne hodiny s časovačom a oneskoreným štartom/koncom
Bezpečnosť	Detská poistka, automatické bezpečnostné vypnutie, dvierka s jemným otváraním
Vnútorné osvetlenie	Vymeniteľná lampa
Dodávané príslušenstvo	Viacúčelový rošt, hlboký plech, plochý plech, výsuvný rošt (podľa modelu)
Index opraviteľnosti	K dispozícii (náhradné diely prostredníctvom autorizovaného servisu)
Energetická trieda	Nešpecifikované (odhad A)

Často kladené otázky - 6H210B FAGOR

Ako nastaviť čas na rúre FAGOR 6H210B?

Ak chcete nastaviť čas na digitálnych hodinách, stlačte tlačidlo l, kým nezačne blikať, potom pomocou tlačidiel + a - upravte. Po niekoľkých sekundách sa čas uloží.

Ako používať funkciu pyrolýzy?

Pred pyrolýzou odstráňte všetko príslušenstvo a hrubé nečistoty. Vyberte program pyrolýzy (ak je k dispozícii). Teplota stúpa veľmi vysoko, aby spálila zvyšky. Držte deti ďalej a čistite až po vychladnutí.

Čo robiť, ak rúra nehreje?

Skontrolujte, či je rúra zapojená a či programátor nie je na 0. Ak sa na displeji zobrazí chybový kód, nastavte ovládacie prvky na 0 a nastavte čas. Ak problém pretrváva, kontaktujte technickú podporu.

Ako čistiť samočistiace steny?

Drsné steny sa čistia samy pri vysokej teplote. V prípade potreby spustite regeneračný cyklus pri 250 °C na 30 – 60 minút. Nepoužívajte abrazívne prostriedky ani drôtenky.

Aké príslušenstvo môžem v tejto rúre použiť?

Môžete použiť viacúčelový rošt, hlboký plech, plochý plech a výsuvné lišty. Uistite sa, že dodržiavate polohy 1 až 5.

Ako aktivovať detskú poistku?

Na digitálnych hodinách stlačte súčasne tlačidlá + a - na 3 sekundy, kým sa nezobrazí ikona zámku. Pre deaktiváciu zopakujte rovnaký úkon.

Prečo počas varenia vychádza dym?

Môže to byť spôsobené zvyškami tuku. Znížte teplotu alebo vyčistite rúru. Počiatočné prázdne predhriatie môže tiež spôsobiť mierny dym, čo je normálne.

Ako používať funkciu Aquasliding?

Rúru nechajte vlažnú, odstráňte príslušenstvo a lišty. Nastriekajte 200 ml vody na steny. Spustite cyklus Aquasliding alebo zohrejte na 150 °C na 10 minút, potom znížte na minimum (35 – 75 °C) na 20 minút. Potom utrite.

Ventilátor po varení naďalej beží, je to normálne?

Áno, je to normálne. Chladiaci ventilátor beží, kým vnútorná a vonkajšia teplota neklesne, aby chránil komponenty.

Ako ušetriť energiu pomocou tejto rúry?

Predhrievajte len v prípade potreby, používajte tmavé formy a vypnite rúru 5 až 10 minút pred koncom varenia, aby ste využili zvyškové teplo.

NÁVOD NA OBSLUHU 6H210B FAGOR

2.9 Volba konečného Času.

Symbol znači, ze se prístroj nesmi vyhazovat do bežnych kontejneru na domáci odpad.

Táto príručka je usporiadaná takým spósobom, aby texty boli spojené s prisluśnymi obrázkami.

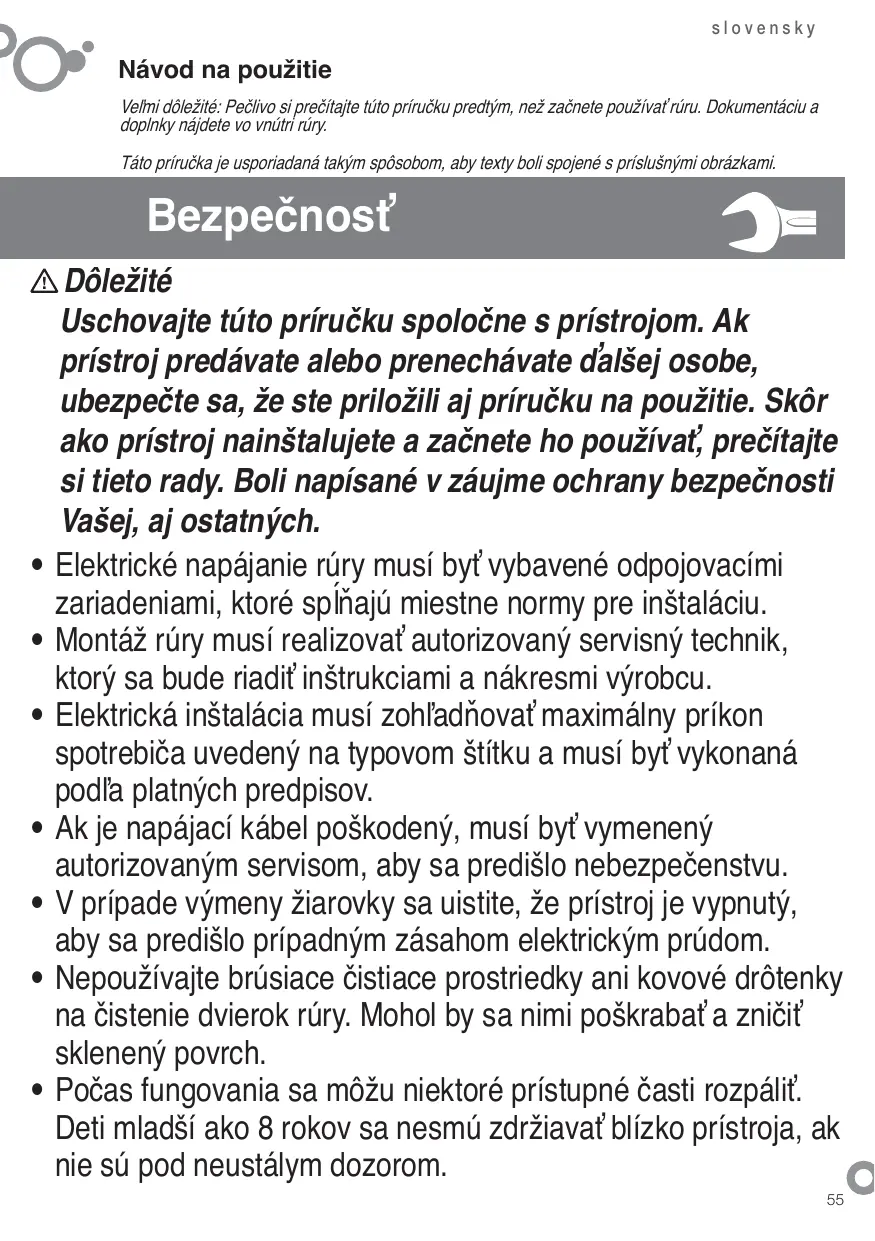

Bezpečnost'

△Dóležité

Uschovajte tuto príručku spoločne s prístrojom. Ak prístroj predávate alebo prenechávate dálšej osobe, ubezpečte sa,Že ste prilozili aj príručku na použitie. Skó rako prístroj nainstalujete a začnete ho používat, precítajte si tieto rady. Boli napísané v záujme ochrany bezpečnosti Vasej, aj ostatnéch.

• Elektrické napájanie rúry musí byt'vybavené odpojovacimi zariadeniami, ktoré splñajú miestre normy pre instaláciu.
• Montáž rúry musí realizovat' autorizovaný servisné technik, ktorý sa bude riadit'instrukciami a nákresmi vyrobcu.
• Elektrická instalacja musi zohlădžovat' maximálny príkon spotrebica uvedeny na typovom štítku a musi byt vykonaná podlá platnych predpisov.
• Ak je napajaci kabel poškodený, musí byt'vymenény autorizovaným servisom, aby sa predišlo nebezpečenstvu.
  V pripline vymeny ziarovsky sa uistite, ze pristroj je vypnuty, aby sa predislo pripadnym zasahom elektrickym prudom.
• Nepoužívajte brúsiace Čistiace prostriedky ani kovové drótenky na Čistenie dvierok rúry. Mohol by sa nimi poskrabat' a zničit skleneny povrch.

• Počas fungovania sa možu niedtoré pristupné Časti rozpálit. Deti mladší避孕 8 rokov sa nesmú zdržiavat blízko prístroja, ak nie su pod neustálym dozoram.

• Nedotykajte sa ohrevnych telies vo vnuti rury.

• Tento przystroi możu používat' deti vo veku 8 rokov a starśi a osoby so zniżenymi fyzickymi, zmyslovymi alebo mentalnymi schopnostami alebo nedostatkom skúsenosti alebo znalostí, pokial'm im nie je poskytnuty dozor alebo instrukcie týkajuce sa spósobu použitia przystroiya a chapaju rizika, ktoré predstavuje. Deti sa nemożu s przystroi jom hrat'. Uživatel'ské Čistenie a udržbu nesmejú prevaldza't deti bez dozoru.
  Vás prístroj je určeny k bežnému domácemu používaniu. Nepoužívajte ho k obchodnám alebo priemyselným učelom. Slúži vyhradne na pečenie potravín.
• Neskúšajte menit' charakteristíky prístroja. Mohlo by to byt' nebezpećné.
• Poças cistenia pyrolyzou sa povrch ohreje viac ako pri normálnom používaní. Je nutné nenechat'priblizovat'deti.
• Skór ako pristúpite k Čisteniu pyrolyzou, odstránte vsetky doplinky, použivané pri pečení a silné znečistenia.
• Nepokladajte tăzké predmety na dvere rúry a dohliadnite, aby na ne nevyliezali a ani si nasadali deti.
• Ak chcete previest' akékolvek Čistemie v otvore rúry, táto musí byt' vypnutá.
• Po použití rúry sa ubezpečte, ze su vsetky ovládače v polohe vypnuté.
• Nepoužívajte rúru ako špajzu ani na uskladnenie príslušenstva, ktoré nepoužívate.
• Nepoužívajte na Čistenie parné ani vysokotlakové prístroje (požiadavky týkajúce sa elektrickej bezpečnosti).
• Rúra musí vždy fungovat' so zativorenými dverami vo všetkých programoch, vrátane grilu.

Urcenie typu

Urcite typ rury ("a", "b", "c", "d", "e", "f") tak,Že ovladaci panel Vasej rury porovnáte so zariadením z obrázkov.

1

Instalácia

1.1 Rozbalenie. Odstrante vsetky ochranné prvky.
1.2 Pripojenie k elektricnej sieti. Pozorne si pozrite štitok s udajmi (1.2.1) a Rozmery nábytku, do ktorého budete instalová ruru (1.2.2, 1.2.3.)

Samostatné rúry: Prístroy pripojte do siete jegnofázovou pvneu pripojkou, sučastóu kotrej musi byt ochranny vodic (zeleno/žl'ty) (1.2.4). Rúru vložte do otvoru a davajte pozary, aby prebytočný kábel nebuloženy na vrchnej āsti rúry (1.2.5, 1.2.6). Pripevnite rúru k nábytku pomocou skrutiek, ktoré su sučastóu balenia (1.2.7.). Materiaína povrchu nábytku musi byt tepelne odolníny. Pre ukončenie instalácie pristroja treba nastavit hodin (a, c, d, f). Po určitom obdobi neaktivisty pristroy preje do stavu standby, kde sa v závislosti od modelu zniži ziarivost' alebo sa obrazovka vypne.

Polivalentné rury v kombinácii so sklokeramickou varnou doskou: Rury sa mozu montovat iba so sklokeramickymi doskami, ktoré su odporucané vyrobcom, aby sa predislo nebezpečenstvu. Sklokeramickú doskū položte na pracovnú doskū linky a odmontujte skrinku s vypinačmi (1.2.8). Vložte varnu doskū do otvoru v pracovnej doskù. Dodžte instruktie pre montáž (vid námod na použitie dosky) (1.2.9). Vložte ruru do otvoru v nábytku tak, aby zostal potrebný priestor na manipuláciu (1.2.10). Pripevnite skrinku s vypinačmi k rure (1.2.11, 1.2.12). Pripojte kabel dosky ku konektoru rury. Ruru zaunte do celého otvrū a prichytte ju so skrutkami, ktoré su sucastóu balenia (1.2.14, 1.2.15). Nasuţne krúžky pod gombíky tak, aby zodpovedali intenzite tepla (1.2.16) a polohe ovládačov (1.2.17).

Používanie

Pred prvym pouzitim rúy ju este prázdnu zahreje. (bez pokrmu, v pozici na 30 minût pri teplote 250°C). Môze sa objavit dym alebo zápag (sù to normalé javy, ktoré suvisia s tym, Že sa zahrivajú zvyšky mastnóty a pod.). Po yvchladnuti rúy ju yvčistève vlhkou handrichou.

2.1 Príslušenstvo. V závislosti od modelu disponujete hlubokým plechom (2.1.1), plochým plechom (2.1.2) a multifunkčným rostom (2.1.3), ktorý funguje nežávisle. Okrem toho možete kombinovat akýkolvek plech s multifunkčným rostom (2.1.4) a vytvoríz nich sadu. Všetky príslušenstva alebo sady sa možu namontovat priamo na Čiastocne vynimatelné rost (2.1.5) alebo na celkom vynímatelyну rost (2.1.6, 2.1.7) (2.1.8). Ak disponujete Čiastocne vynímatelyné plechom, použite ho samostatne alebo spolocne s plechmi (3 spôsoby) (2.1.9). Jednoduchý rost sa použiva samostatne (2.1.10). Pokial disponujete samovýjazdniymi voditkami "impulse", vlozte ich do rúy najskó bez plechu (2.1.11). Voditka "impulse" vyklznu automaticicky pri olvorení rúy pod vahou plechu (2.1.12). S voditkami "impulse" (2.1.13) je nutnéPokladá potraviny na plech. Berte do uvähy poholu rostov pri vkladáni dovnútra. Disponujú bočnými zarăžkami proti prevrátenu (2.1.14).

2.2 Pozicie prisluosenstva. K dispozicii je 5 pozi ci pre umiestnienie prisluosenstva 1 2 3 4 5
2.3 Nastavenie hodin. Bezné hodiny: Zatiahnite za spodný ovláčac a otočte nim doprava (2.3.1). Nastavte Čeča (2.3.2). Digitáline hodiny: Stlăčte tlacidlo. Po stlăcení začne ikona blikat' (2.3.3). Pomocou tlacidiel +, -nastavte Čeča (2.3.4). Po uplynuti niedolkych sekünd, ikona prestane blikat' (2.3.5). Poznamka: Hodiny treba nastavit' po každom prerušeni dodávy elektrickej energia a po každej zmene Časeu.
2.4 Pečenie. Vložte potraviny do rúy. Vyberte vchodné prislušenstvo a zaúnuthe ho do pozície podla tabulky pre pečenie. Zatvorte dvierka.
2.5 Vyberte si funkciu pecenia. Otačanim vypinača pre vyber zvolte funkciu pecenia podla vzoru
Tradichny ohrev vzduchom. Pre akykolvek druhPokrmov. Je mayne pripravoatniekkokoPokrmov sucasne, bez toho, aby sa miesali chute a pachy.
Turbo plus. Teplo je vyrábané centrálnym odporom.

Silny vzduchovy gril. Gratinuje rovnomernym Rozlozenim tepla. Idealne na opekanie vekkych kusov.
Silny gril. Zapekanie: cestovin, souffle a omáčky bechamel.
Jemny gril. Hamburgery, toasty a potraviny s malym povrchom.
Intenzivne nistejové teplo. Silné spodné teplo sa rovnomère Rozkladá. Ideálne pre paelly, pizzy.
Vzduchové nistejové teplo. Ventilator Rozprestiera teplo rovnomerne. Určné pre paelly.
Tradićné teplo. Chlieb, torty, plnéne pečivo a chude māso.
* Rozmrazovanie. Rozmrazi za minimálnu dobu akýkolvek vyrobok. Celeris. Pre predehriatie rúy.
2.6 Nastavenie teploty [C]. Otácanim vypínača pre vyber zvoite požadovanú teplotu pečenia. Kontrolka sa vypne, ked' sa rúa nahre je na zvolenú teplotu.

FUNKCIE CASU

2.7 Vyber dizky trvania pecenia. Casovač (1) : Zvolte počet minut otácaním ovládača pre vyber (2.7.1). Ak chcete, aby rúva piekla bez casováča, nastavte ovládač do manuálnejpolohy (II).

Klasické hodiny: Otočte horným ovládačom doprava zvoite minuty (2.7.2). Ak chcete, aby rúra piekla bez Časováča, zvoite manuálnu polohu [l], a dajte do rovnakej polohy Červenú šipku s hodinami, ktoré označujú hodinové ručícky.

Digitáne hodiny: Stlacte tlacidlo a
ikona [▶] začne blikt (2.7.3). Trvanie
pečenia nastavte tlacidlami +, — (2.7.4). Po
niekoltkých sekundach ikona [▶] prestane
blikt.

2.8 Vyber hodiny zaiciatku pecenia.

Klasické hodiny: Po zvoleni programu a teplty otocte hornym ovladacom az do polohy .Naponk zatiahnite za horny ovladac a otocte nim tak,aby cervena sipka ukalazá ās startup (2.8.1).Zvôte dobu trvania otácanim horéno ovladac doprava.

2.9 Vyber hodiny ukončenia pecenia.

Digitálne hodiny: Po zvoleni programmu, teploty a dlžky tvrania pečenia, stlačte tlacidlo
a ikona prestane blikat (2.9.1). Hodinu ukončenia pečenia nastavte stlačanim tlacidiel + — (2.9.2). Po niekolycheskundach ikona prestane blikat.

2.10 Funkcia, Casovac

Klasické hodiny: Ovládačom pre program
vyberte pozicić 0 (2.10.1). Otácajie horným
ovládačom doprava a zvolte minúty (2.10.2).
Táto fungkcia je fungkna aba je ura rýva vypnutá.
Digitálne hodiny: Viackrát stlachte tlacidlo
a ikona začne blikat' (2.10.3). Nastavte

dizku trvania tlačidami +, —(2.10.4). Po niekolkych sekundach ikona [prestane blikat'. Funkcia je funkčná pri zapnutej aj vypnutej rúre.

2.11 Funkcia blokovania. Pre zabranychie manipulácie detom.

Upozornenia pre použivanie: Po ukončeni pečenia ovládače teploy a funckii uvedte do polohy 0 a Časový ovládač do polohy šlj. Opatrne olvorte dvierka rúry –MZe z nej vyvjst' horúca para.

3

Udrzba a cistenie

3.1 Cistenie prisluosenstva. Prisluosenstvo sa moze umyvat v umyvackach riadu. Pri ručnom umyvaní použite bezné cistace prostriedky. Pre ulahcenie cistenia mozete prisluosenstvo zamocit.

Cistienie vnutra rury.

3.2 Modely s hladkymi stenami. Odoberte bočné voditka. V závislosti od modelu disponujú bočné voditka dvomi druhmi upevnenia, bez držiaku (3.2.1, 3.2.2) alebo s držiakom (3.2.4, 3.2.5). Po ich vynatí použite vlhkov handričku pre vycistenie bočnych stien (3.2.3, 3.2.6). Ked budu steny rúry Čiște, nasadte znova voditka.

3.3 Modely drsnymi stenami. Samočistace. V tychto rurach su zadná doska a bočné panelyPokrtye samočistiacim smaltom, ktorý odstránujuk, ked'rua funguje. Bočné panely su reverzibilné, tak zdvojnásobujúživotnost potáhu. Ak sa panely dostatočne sami nečistia, treba ich regenerová. Za tymto učelom odoberte vsetky doplynky a nádoby z vnútrajška rúry. Pečlivo očstite tie povrchy rúry, ktoré Nie sú samočistitelné. Zvolte funkciu

Nastavte teplotu na 250^ C a dobu na 30 až 60 minut, v závislosti od stipna znečistenia. Ked cistaci program skonci a rúa vychladne, očistite navlčenou hubkou samocistia prvyk, ktoré budó opat celkom funkné.

3.4 Cistenie stropu rury. Ak vasa rura disponuje sklapacim grilom, vytahnite ho smerom hore a zatlačte dole, aby ste ho roztahli (3.4.1) a yvčistete strop vlhkou handrickou (3.4.2).

3.5 Čistenie rúry z vonkajšej strany. Použite prostriedky sneutralnym PH, jejne osuste handričkou.
3.6 Funkcia Aquasiding je systém, ktorá ulafhçüe cistenie rúry vdaka použitiu vodnej pary. Trvá 35 min'ta prebeha nasledujucim spósobom.

• Začnite, ked' je rúra vlažný.
• Odoberte všetky doplynka a bočné vodítka, v závislosti od modelu.
• Rozpréste 200 ml vody na vnúrajsie steny rúry. Ak nalejete príliš vela vody, moze vytieč'z rúry.
  V závislosti od modelu,

a) Aquaslading počajte, až kým rúra neoznámí ukončenie Čiustaceho cyklu.
b) tradičné pri 150°C po dobu 10 minút. Po uplynuti uvedenej doby nastve teplu na minimum (35°C - 75°C, podla modelu) a udžujte po dobu 20 minút. Ak nebudete postupovat podla tychto inšrukci, možete sposobavć kondenzáciu na prednej strane.

4.1 Rúra nefunguge. Skontrolujte, Či je rúra zapojená do elektricnej siete a/alebo Či ovládač Času nie je v polohe 0.
4.2 Dym poças pecenia. Znizte teplotu a/alebo vycistite ruru (bod 3.3).
4.3 Rúra po pečeni robí hluk. Je to bežný jav, ventilátor pracujé ažPokiašva VNútorná teplota rúry temer nevyrovná s vonkajšou.

Typy s displejom majú zabadovaný diagnostický systém, ktorý vyhladáva a oznamuje niedtoré chyby. Na displeji sa zobrází:

4.4 Nefunguje. Bliká ikona Uvedte ovládač pre funkcie do polohy 0 a nastavte Čas (bod 2.3).

4.5 Nefunguje. Bliká. Rúra bola v prevádžka nepretržite niedolko hodín a z bezpečnostnych dovodov sa automaticky odpojila. Ovládač funkci otočte do polohy 0 a nastavte ās (bod 2.3).
4.6 Nefunguje. Bliká ikona Ovládacefunkci otočte do polohy 0 a odblokujte rúru(bod 2.11).
4.7 Nefunguje. Bliká ikona Stlacte ktorékolvek tlačidlo.

Nemanipulujte rurou,aby ste ju opravili.Zavolajte servis.

Zivotné prostredie

Rúra bola vyrobená podla zásad pre ochranuŽivotného prostredia.

Respektujte zivotné prostredie. Rúru predhrievajte iba v pripadoch, kedy je to skutočne potrebné (vid tabulku). Používajte najma nádoby tmevj farby. Pri dlhej dobe pečenia vypnite rúru 5 až 10 minút prud plánovaným ukončením pečenia.

Vyradenie spotrebica z prevadzky.

Symbol oznamuje, ze sa pristroj nesmie vyhadzovat do beznych kontajnerov na domaci odpad.

Vyradenu ruru odneste do spezialneho
zberného centra pre zber elektroodpadu.
Recyklovanie domacich spotrebičov zabraṇije negativnym vplyvom na zdraziv Človeka, naŽivotné prostredie a pomáha šetrit' energiu a prirodné zdroje. Viac informácii ziskate na www.edinodm.sk, prípadne kontaktujte miestne urady alebo predajné miesto, kde ste spotrebić kúpili.

Tabulka pečenia

	Jedlo	Program a teplota		Čas	Pozícia	Predhriatie	Príslušenstvo
Mäso a hydrolé mäso	Telacie māso 1,5 Kg	190°C	210°C	50 - 60 min	1	Nie
	Bravčové māso 1,5 Kg	150°C	180°C	85 - 95 min	2	Nie
	Baranie māso 1,2 Kg	200°C	220°C	40 - 50 min	2	Nie
	Morčacie māso 4 Kg	170°C	190°C	115 - 125 min	1	Nie
	Kuracie māso 1,25 Kg	210°C	230°C	50 - 60 min	1	Nie
Zelenina	Pečené Červéné paprčky 1,25 Kg	190°C	210°C	30 - 40 min	2	Nie
	Plnéné paradajky 4 Jednotky	200°C	220°C	15 - 19 min	2	Nie
Ryby a dary mora	Pečený pstruh / Opekaná treska 1,5 Kg	210°C	230°C	7 - 9 min	2	Áno
	Opekané langusty 1 Kg	220°C	240°C	4 - 5 min	4	Áno
Rózne	pizza	200°C	220°C	18 - 22 min	1	Áno
	Odmrazovanie větkych typov potravin	75°C			2	Nie
	Kysnutie cesta na chlieb/ pečivo	40°C - 50°C	40°C - 50°C	25 - 30 min	0	Nie
Skošky SPOSOBIOSTI FUNKCIE PODLA NORMY IEC/EN60350	8.4.1 Maslové sušienky		175°C	22 min	3	Áno	hlbokým plechom
	8.4.2 Muffiny		185°C	23 min	2	Áno	hlbokým plechom
			*160°C	45 min	3	Nie	hlbokým plechom/ standardny
	8.5.1 Nadý- chané piškóty bez tuku		180°C	25 min	1	Nie	Forma na rostu
			*180°C	40 min	3	Nie	2 formy na 1 rostoch a hlbokým
	8.5.2 Jablkový koláč		185°C	40-45 min	2	Nie	Rožt
			*180°C	50-55 min	3	Nie	2 formy na 1 rostoch a hlbokým
	9.1 Zapekanie povrchu		*250°C	2-3 min	4	Predohriatie po dobu 5 min	Pećenie 2-3 min. Na rosté

• Podla modelu.
