Tipo di prodotto	Forno elettrico da incasso
Marca	FAGOR
Modello	6H210B
Dimensioni (A x L x P)	59.5 x 59.5 x 56 cm
Peso	Circa 35 kg
Alimentazione elettrica	230 V / 50 Hz, potenza max 3300 W
Capacità	Circa 70 litri
Funzioni di cottura	Cottura tradizionale pulsata, Turbo plus, Grill forte pulsato, Grill forte, Grill dolce, Sole intensiva, Sole pulsata, Cottura tradizionale, Scongelamento, Preriscaldamento
Pulizia	Pareti lisce o ruvide autopulenti, sistema Aquasliding a vapore, pirolisi
Programmatore	Orologio digitale con timer e partenza/fine differita
Sicurezza	Blocco bambini, spegnimento automatico di sicurezza, porta ad apertura dolce
Illuminazione interna	Lampada sostituibile
Accessori forniti	Griglia multifunzione, teglia profonda, teglia piana, guida di estrazione (a seconda del modello)
Indice di riparabilità	Disponibile (pezzi di ricambio tramite servizio post-vendita autorizzato)
Classe energetica	Non specificato (stima A)

Domande frequenti - 6H210B FAGOR

Come impostare l'ora sul forno FAGOR 6H210B?

Per impostare l'ora sull'orologio digitale, premere il tasto l finché non lampeggia, quindi utilizzare i tasti + e - per regolare. Dopo alcuni secondi, l'ora viene salvata.

Come utilizzare la funzione pirolisi?

Prima della pirolisi, rimuovere tutti gli accessori e lo sporco grossolano. Selezionare il programma pirolisi (se disponibile). La temperatura sale molto alta per bruciare i residui. Tenere lontani i bambini e pulire solo dopo il raffreddamento.

Cosa fare se il forno non si riscalda?

Verificare che il forno sia collegato e che il programmatore non sia su 0. Se il display mostra un codice di errore, portare i comandi su 0 e impostare l'ora. Se il problema persiste, contattare il servizio tecnico.

Come pulire le pareti autopulenti?

Le pareti ruvide si puliscono da sole ad alta temperatura. Se necessario, avviare un ciclo di rigenerazione a 250°C per 30-60 minuti. Non utilizzare prodotti abrasivi né spugne metalliche.

Quali accessori posso utilizzare in questo forno?

È possibile utilizzare la griglia multifunzione, la teglia profonda, la teglia piana e le guide di estrazione. Assicurarsi di rispettare le posizioni da 1 a 5.

Come attivare il blocco bambini?

Sull'orologio digitale, premere contemporaneamente i tasti + e - per 3 secondi finché non appare l'icona di blocco. Per disattivare, ripetere l'operazione.

Perché esce fumo durante la cottura?

Può essere dovuto a residui di grasso. Ridurre la temperatura o pulire il forno. Un preriscaldamento a vuoto iniziale può anche produrre un leggero fumo, il che è normale.

Come utilizzare la funzione Aquasliding?

Forno tiepido, rimuovere accessori e guide. Spruzzare 200 ml di acqua sulle pareti. Avviare il ciclo Aquasliding o riscaldare a 150°C per 10 minuti, quindi abbassare al minimo (35-75°C) per 20 minuti. Quindi asciugare.

La ventola continua a girare dopo la cottura, è normale?

Sì, è normale. La ventola di raffreddamento funziona fino a quando la temperatura interna ed esterna diminuisce per proteggere i componenti.

Come risparmiare energia con questo forno?

Preriscaldare solo se necessario, utilizzare stampi di colore scuro e spegnere il forno 5-10 minuti prima della fine della cottura per sfruttare il calore residuo.

MANUALE UTENTE 6H210B FAGOR

Nota bene: prima di usare il formo, leggere attendamente quello manuale. La documentazione e gli accessori sono inserti all'interno del formo.

Questo manuale è stato elaborato in modo tale che i testi siano collegati ai relativi disegni.

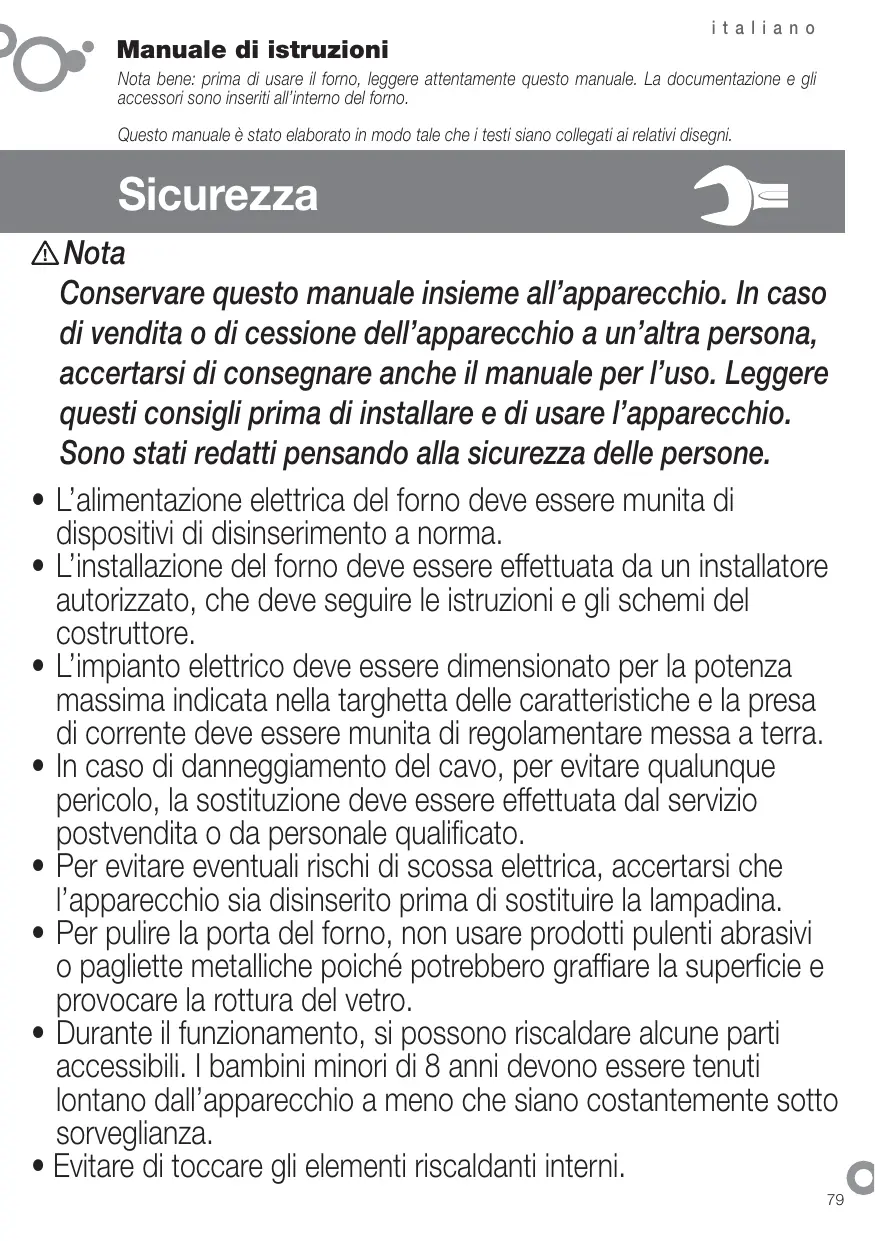

Sicurezza

Nota

Conservare quello manuale insieme all'apparecchio. In caso di vendita o di cessione dell'apparecchio a un'altra persona, accertarsi di conseignerare ancè il manuale per l'uso. Leggere dati consigli prima di installare e di usare l'apparecchio. Sono stati redatti pensando alla sicurezza delle persone.

• L'alimentazione elettrica del forno deve essere munita di dispositivi di disinserimento a norma.
• L'installazione del forn o deve essere effettuata da un installatore autorizzato, che deve seguire le istruzioni e gli schemi del costruttore.
• L'impiano elettrico deve essere dimensionato per la potenza massima indicata nella targhetto delle caratteristiche e la presa di corrente deve essere munita di regolamentare messa a terra.
• In caso di danneggiamento del cavo, per evitare qualunque pericolo, la sostuzione deve essere effettuata dal servizio postvendita o da personale qualificato.
• Per evitare eventuali rischi di scossa elettrica, accertarsi che l'apparecchio sia disinserito prima di sostituire la lampadina.
• Per pulire la porta del forno, non usare prodotti pulenti abrasivi o pagliette metalliche poiché potrebbero graffiare la superficie e provocare la rottrura del vetro.
• Durante il funzionamento, si possono riscaldare alcune parti accessibili. I bambini minori di 8 anni devono essere tenuti lontano dall'apparecchio a meno che siano costamente sosto sorveglianza.

• Evitare di toccare gli elementi riscaldanti interni.

• Questo apparecchio può essere usato da bambini a partire dagli 8 anni e da persone le cui disponà fisiche, sensoriali o mentali siano ridotte, oppure con mancanza diesperienza o di conoscenza, purché, grazie a una persona responsabile della loro sicurezza, esse possano beneficiare di sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio e i pericoli che comporta. I bambini non devono giocare con l'apparecchio.

• La pulizia e la manutenzione che deve effettuire l'utente non possono essere eseguite da bambini non sorvegliati.
• Questo appearecchio è destinato ad uso domestico normale. Non può essere usato per fini commerciali o industriali. Serve esclusivamente alla cottura di prodotti alimentari.
• Non cercare di modificare le caratteristiche dell'apparecchio. Ciò potrebbe comportare un pericolo.
• Durante una pulizia con pirolisi, le superfici accessibili si riscaldano di più che durante il normale uso. Tenere lontani i bambini.
• Prima di procedere alla pulizia con pirolisi, rimuovere tutti gli elementi per la cottura e i residui alimentari più grossi.
• Non appoggiare carichi pesanti sulla porta del forno e impedire che i bambini possano salirci o sedervisi.
• Spagnere ilorno prima di effettuare qualsiasi intervento di pulizia all'interno.
• Dopo l'uso, accertarsi che tutti i comandi delorno siano in posizione di arresto.
• Dop o l'uso del forno, non riporvi accessori o cibi.
• Non usare apparecchi a vapore o ad alta pressione per pulire l'apparecchio (requisito relativivo alla sicurezza elettrica).
• Per l'esecuzione di tutti i programmi, compreso il grill, il forno deve sempre funzionare con la porta chiusa.

Identificazione

Identificare il modello del forn (a",b",c", d",e",f") confrontando il quadro comandi del proprio appearechio con quello delle illustrazioni.

Installazione

1.1 Disimballaggio. Rimuovere tutti gli elementi protettivi.
1.2 Connessione alla rete di alimentazione eletrica. Verificare i dati della targhetto delle caratteristiche (1.2.1) e le misure del mobile in cui delve essere incassato il forno (1.2.2, 1.2.3).

Forni independenti: l'apparecchio devese sere collegato alla rete di alimentazione tramite una connessione fissa monofase, nella quale devese essere garantito il collegamento neutro (colore blu) con il neutro (1.2.4). Inserire il forn o nel vano facendo attenzione che il cavo che avanza non resti nella parte superiore (1.2.5, 1.2.6). Fissario al mobile con le due viti in dotazione (1.2.7). Per conclusere l'installazione dell'apparecchio, è necessario impostare l'ora (a, c, d, f). Dop o un periodo di inattività, l'apparecchio passa allo stato di standby in cui, a seconda del modello, diminuisce la luminosità o si spegne il display.

Forni polivalenti per piani cottura in vetroceramica: per evitare qualsiasi pericolo, il fornso delve essere installato esclusivamente con i piani cottura in vetroceramica consigliati dal costruttore. Sistemare il piano cottura sul top e svitare la scatola dei commutatori (1.2.8). Inserire il piano cottura nel vano del top rispetto i requisiti dell'installazione (vedi manuale del piano cottura)(1.2.9). Inserire il fornso nel vano del mobile lasciando lo spazio necessario per la movimentazione (1.2.10). Avvitare la scatola al fornso (1.2.11, 1.2.12). Collegare il piano cottura al fornso (1.2.13). Inserire il fornso fino in fondo e fissarlo con le due viti in dotazione (1.2.14, 1.2.15). Inserire a pressione gli elementi dei comandi, a seconda del tipo di zona di cottura (1.2.16) e dei comandi (1.2.17).

Uso

Prima di usare il forno per la prima volta, scalarlo a vuoto (senza cibo, in posizione , a 250^ per 30 minuti). L'eventuale produzione di fumo o di cattivi odori è normale ed è dovuta al riscaldamento di tracce di grasso, ecc. Una volta raffreddato il forno, pulire l'interno dell'apparecchio con un panno umido.

2.1 Accessori. A seconda dei modelli, sono in dotazione la teglia dai bordi alto (2.1.1), la teglia piatta (2.1.2) e la griglia multifunzione (2.1.3) che si usano singularmente. è comunique possibile abbinare qualsiasi teglia alla la griglia multifunzione (2.1.4) per formare un insieme. Tutti gli accessori o insiempi possono essere usati direttamente o montati sulla griglia ad estrazione parziale (2.1.5) o sulla griglia ad estrazione totale (2.1.6, 2.1.7)(2.1.8). Se presente, la griglia ad estrazione parziale può essere usata singularmente o insieme alle teglie (3 modalità) (2.1.9). La griglia semplice è ad uso singolo (2.1.10). Se il forno dispone di guide autoestrabili "impulse", inserire nel forno per prime ricerca la teglia (2.1.11). Quando siarempe il forno, le guide "impulse" fuoriescono automaticamente (2.1.12). Con le guide "impulse" è indispensableuse usare una teglia sulla quale devono essere sistematii i cibi (2.1.13). Tenere presente la posizione delle griglia per l'insertimento all'interno del forno. Vi sono arresti laterali antiribaltamento (2.1.14).
2.2 Posizione dell'accessorio. Vi sono 5
posizioni disponibili per gli accessori 1 2 3 4
2.3 Impostazione dell'ora. Orologio
convenzionale: Tirare all'infuri la manopola
inferiore e ruotarla a destra (2.3.1).Impostare
I'ora (2.3.2). Orologio digitale: Premere il tasto 已 e comincia a lampegliare (2.3.3). Impostare I'ora con i tasti , (2.3.4).Dopo quale secondo smette di lampegliare (2.3.5).
Note: occorre impostare di nuovo I'ora dopo un blackout o ilchio in thell'dora legale.
2.4 Prodotto da cucinare. Informare il cibo. Selezionale l'accessori o gli accessori e la relativa posizione, dopo aver consultato la tabella di cottura. Chiudere la porta.
2.5 Sezione della funzione di cottura. Selezionare la funzione di cottura a seconda del modello
Calore tradizionale ventilato. Per qualsiasi tipo di cibo. É possibile cucinarè più cibi allo stesso tempo perché si mescolino i sapori, né gli odori.

Turbo plus. Il calore è prodotto alla resistenza centrale.

Grill forte ventilato. Per gratinare distribuendo uniformamente il calore. Ideale per arrosti di grande dimensioni.

Grill fierce. Per gratinare pasta, souffle e besciamella.

Grill leggero. Hamburger, fette di pane e cibi di piccole dimensioni.

Calore intenso dalla base. Il forte calore si distribuisce uniformamente nella base. è ideale per pzze e paella.

Calore intenseo dalla ventilato. Il forte calore si distribuisce uniformemente. è ideale per paella.

Calore tradizionale. Pane, torte, torte farcite e carne magra.

Scongelamento. Per scongelare
qualsiasi prodotto in brevissimo tempo.

Celeris. Consigliata per le pietanze che richiedono un riscaldamento preliminare.

2.6 Impostazione della temperatura ^ C Impostare la temperatura ruotando la manopola. La spia si spegne quando viene raggiunta la temperatura impostata.

FUNZIONI LEGATE AL TEMPO

2.7 Impostazione della durata. Timer : impostare i minuti ruotando la manopola. (2.7.1). Per fare funzionare il forno senza limiti di tempo, scegliere la posizione manuale. Orologio convenzionale: Ruotare la manopola in alto a destra e impostare i minuti (2.7.2). Per fare funzionare il forno alla limiti di tempo, scegliere la posizione manuale. e fare coincidere la freccia rossa con le ore indicate dalle lancette dell'orologic. Orologio digitale: Premere il tasto e comincia a lampeggiare (2.7.3). Impostare la durata con i tasti + , - (2.7.4). Dopo quale secondo smette di lampeggiare
2.8 Impostazione dell'ora di avvio. Orologio convenzione: Dopo aver impostato il programma e la temperatura, ruotare la manopola superiore fino alla posizione . Quindi tirare all'infuori la manopola superiore e ruotarla finché la freccia rossa non indica l'ora di avvio (2.8.1). Impostare la durata ruotando la manopola superiore a destra.
2.9 Impostazione dell'ora di fine cottura. Orologio digitale: una volta impostati il programma, la temperatura e la durata, premere il tasto 1 e comincia a lampeggiare (2.9.1). Impostare l'ora in cui si considera che si conclude la cottura con i tasti +, - (2.9.2). Dopo quale secondo smette di lampeggiare.
2.10 Funzione Timer. Orologio convenzionale: Selezionare la posizione 0 con la manopola del programma

(2.10.1). Ruotare la manopola in alto a destra e impostare i minuti (2.10.2). Funzione solo se ilorno è spento.

Orologio digitale: preme più volte il tasto e comincia a lampegliare (2.10.3). Impostare la durata con i tasti (2.10.4). Dopoe quale secondo smette di lampegliare. Funzione con il forno accesso spento.

2.11 Funzione sicurezza bambini. Per evitare l'azionamento accidentale da parte dei bambini.

Orologio convenzionale: Ruotare la manopola superiore fino a selezionare (2.11.1)

Orologio digitale: preme per 3 secondi contemporaneamente i tasti +, - e si visualizza (2.11.2). Per disattivare la funzione, ripetere l'operazione.

Avvertenze per l'uso: Una volta trascorso il tempo di cottura, ruotare le manopole della funzione e della temperatura sulla posizione 0 e la manopola del tempo sulla posizione della mano. Apreir la porta del forno facendo attenzione, poiché si potrebbe verificare la fuoriuscita di vapore caldo.

3 Manutenzione e pulizia

3.1 Pulizia degli accessori. Sono lavabili in lavastoviglia. Per lavarli a mano, usare un detersivo comune. Lasciarli in ammollo per agevolare la pulizia.

Pulizia dell'interno delorno.

3.2 Modelli con le pareti lisce. Estrarre le guide laterali. A seconda del modello, vi sono due tipi di fissaggio per le guide laterali: nella supporto (3.2.1, 3.2.2) o con supporto, (3.2.3, 3.2.4). Una volta estratte le guide, usare una spugnetta inumidita per pulire le pareti laterali (3.2.5) (3.2.6). Dopo la pulizia delle pareti del fornò, rimettere aosto le guide.
3.3 Modelli con le pareti rugose, autopulenti. In queste fornì la piatra posteriori e i pannelli laterali sono rivestiti con un smalto autopulente che elimina il grasso quando il forno è in funzione. I pannelli laterali sono reversibili e in tal modo si raddoppia la durata del rivestimento. Quando i pannelli non si puliscono abbastanza da soli, è necessario rigenerarli. Per farlo, rimuovere tutti gli accessori e i recipienti dall'interno del forno. Pulire a fondo le superfici del forno che non sono autopulenti. Accendere il forno ① e selezionare la funzione ② . Impostare la temperatura a 250^ e il tempo tra 30 e 60 minuti a seconda del livello di sporco. Una volta concluso il programma di pulizia

e raffreddato ilorno, passare una spugna inumidita sugli elementi autopulenti che tornanoosi ad essere completeness functionali.

3.4 Pulizia del cielo del forno. Se il forno è munito di grill ribaltabile, abbassario (3.4.1) e pulire la parete superiore con una spugnetta inumidita (3.4.2).
3.5 Pulizia dell'esterno del forno. Usare prodotti neutri e asciugare bene con un panno morbido.
3.6 Funzione Aquasliding è un sistema che agevola la pulizia del forno, grazie all'impiego del vapore acquelo. La durata è di 35 minuti e si svolge nel modo seguite.

• Cominciare con il forn o tiepido.
• Estrarre tutti gli accessori e le guide laterali a seconda del modello.
• Spruzzare 200 ml d'acqua sulle pareti all'interno del forno. Una quantità eccessiva d'acqua potrebbe provocare il traboccamento.
  A seconda del modello,

a) Aquaslading attendere che il forno indichi la conclusione del ciclo di pulizia.
b) tradizione a 150^ , per 10 minuti. Trascorso quello tempo, regolare la temperatura al minimo (35^ - 75^ a seconda del modello) e lasciare in funzione per 20 minuti. Il mancato rispetto di questeindicazioni potrebbe provocare la formazione di condensa sul frontale.

• Spagnere il forno.
• Aprire la porta del forno facendo attenzione ad evitare il contatto con il vapore.
• Alla fine del ciclo, servendosi di una spugnetta, rimuovere l'accua e i residui di sporco. Questo ciclo che agevola la pulizia è meno efficace se non si rispetto i tempi indicati.
• A seconda del modello, ci si può avvalere della funzione Segnalatore.

Avvertenze per l'uso: 1. Accertarsi che il fornso sia spento. 2. Non usare mai idropulitrici a vapore.

Solutazione dei problemi

Alcuni inconvenienti possono essere risolti facilemente dall'utente.

4.1 Non funziona. Accertarsi che l'apparecchio sua collegato all'alimentazione elettrica e/o che la manopola del tempo non si trovi sulla posizione 0.
4.2 Esce del fumo durante la cottura. Abbassare la temperatura e/o pulire ilorno (punto 3.3).

4.3 Si sente rumore dopo la cottura. Énormale: il ventilatore continua a funzionare fino ad abbassare la temperatura interna ed esterna.

I modelli con display digitale sono muniti di un sistema di diagnosi che rileva e avverte in caso di qualiasi anomalia, visualizzandolo sul display:
4.4 Non funzione. Lampeggia Ruotare la manopola delle funzioni sulla posizione 0 e impostare l'ora (punto 2.3).
4.5 Non funzione. Lampeggia Ilorno è stato in funzione per varie ore e per ragioni di sicurezza è stato disinserito automaticamente. Ruotare la manopola delle funzioni sulla posizione 0 e impostare l'ora (punto 2.3).
4.6 Non funziona. Lampeggia - Ruotare la manopola delle funzioni sulla posizione 0 e sbloccare ilorno (punto 2.11).
4.7 Funziona. Lampeggia Premere qualsiastato.

Non intervenire sul forn o per riparallo, rivolgersi al Servizio di Assistance Tecnica.

Rispetto per l'ambiente

Ilorno è stato progettato pensando alla tutela dell'ambiente.

Rispettare l'ambiente. Preriscaldare il fornso solo quando via effettivamente necessario (vedi tabella). Usare preferibilmente stampi di colore scuro. In caso di informata per un periodo di tempo prolongato, disinserire il fornso 5 o 10 minuti prima del tempo previsto.

Smaltimento degli apparecchi elettrici ed elettronici usati.

Il simbolo indica che l'apparecchio non devesse buttato nei contentitori tradizionali per i rifiuti domestici.

Consegnare ilorno a un apposto centro di raccolta.

Il ricolaggio degli elettrodomestici evita consequences negative per la salute, l'ambiente e consente di risparmiare energia e risorse.

Per ulteriori informazioni, rivolgersi alle autorità locali o al proprio rivenditore di fiducia.

Tabella di cottura

	Prodotto	Programma e temperatura		Tempo	Posizione	Preriscal-damento	Accessori
carne e pollame	vitello 1,5 Kg	190° C	210° C	50 - 60 min	1	no
	maiale 1,5 Kg	150° C	180° C	85 - 95 min	2	no
	agnello 1,2 Kg	200° C	220° C	40 - 50 min	2	no
	tacchino 4 Kg	170° C	190° C	115 - 125 min	1	no
	pollo 1,25 Kg	210° C	230° C	50 - 60 min	1	no
verdura	peperoni rossi 1,25 Kg	190° C	210° C	30 - 40 min	2	no
	pomodori ripieni 4 unità	200° C	220° C	15 - 19 min	2	no
pesce e frutti di mare	nasello / baccalà 1,5 Kg	210° C	230° C	7 - 9 min	2	si
	gamberoni 1 Kg	220° C	240° C	4 - 5 min	4	si
vari	pizza	200° C	220° C	18 - 22 min	1	si
	scongelamento di qualsiasi tipo di cibo	75° C			2	no
	Lievitatione pasta pane/dolci	40° C	40° C	25 - 30 min	0	no
		-50°C	-50°C
TEST DELLA CAPACITÀ DI FUNZIONARE SECONDO LA NORMA IEC/EN60350	8.4.1 Burro cookies		175° C	22 min	3	si	Vassoio profondo
	8.4.2 Muffins		185° C	23 min	2	si	Vassoio profondo
			*160° C	45 min	3	no	Vassoio profondo/standard
	8.5.1 Tortaenza grassa		180° C	25 min	1	no	Pan sulla griglia
			*180° C	40 min	3	no	2 pente su un rack e vassoio
	8.5.2 Torta di melà		185° C	40-45 min	2	no	Griglia
			*180° C	50-55 min	3	no	2 pente su un rack e vassoio
	9.1 Grilling superficie		*250° C	2-3 min	4	Precalentado durante 5 min	Cottura alla griglia 2-3 minuti

• Secondo il modello.
