SPK5011 - колонка Manta - Бесплатное руководство пользователя

Тип продукта	Активный динамик с усилителем
Модель	SPK5011
Бренд	Manta
Цвет	Черный
Размеры (прибл.)	380 x 350 x 600 mm
Вес (прибл.)	8 kg
Электропитание	220 V AC, 50 Hz
Диапазон частот	40 Hz – 20 kHz
Импеданс	4 Ω
Чувствительность	93 dB ± 3 dB
Эквалайзер	6-полосный графический эквалайзер
Функция X-BASS	Да, регулируемый
Разъемы для микрофона	2 x 6,3 мм джек
Воспроизведение USB/SD	Да
FM-радио	Да
Пульт дистанционного управления	Да, входит в комплект
Аудиовход (AUX)	Да, RCA (тюльпан)
LED-дисплей	Да
Очистка	Протирать сухой мягкой тканью
Меры предосторожности	Защищать от влаги, не закрывать вентиляционные отверстия

Часто задаваемые вопросы - SPK5011 Manta

Как включить динамик SPK5011?

Установите ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ на передней панели в положение ВКЛ.

Как подключить микрофон?

Вставьте микрофон в один из микрофонных разъемов (MIC 1 или MIC 2) на передней панели. Отрегулируйте громкость с помощью регулятора MIC VOLUME.

Как воспроизвести музыку с USB-накопителя?

Вставьте USB-накопитель в USB-вход на передней панели. Нажимайте кнопку РЕЖИМ, пока на дисплее не появится USB. Воспроизведение начнется автоматически.

Как настроить эквалайзер?

Нажмите кнопку ЭКВАЛАЙЗЕР на передней панели или пульте ДУ. С помощью кнопок CH+ и CH- выберите нужную предустановку или настройте вручную.

Что такое функция X-BASS и как ее использовать?

Функция X-BASS усиливает низкие частоты. Поворачивайте регулятор X-BASS на передней панели по часовой стрелке для увеличения усиления басов.

Как настроить FM-радиостанцию?

Нажимайте кнопку РЕЖИМ, пока на дисплее не появится FM. Используйте кнопки CH+ и CH- на пульте ДУ для поиска и сохранения станций.

Что означает кнопка MUTE?

Кнопка MUTE отключает звук. Нажмите ее снова, чтобы восстановить громкость.

Как чистить динамик?

Выключите устройство и отключите его от сети. Протрите поверхность сухой мягкой тканью. Не используйте агрессивные чистящие средства.

Можно ли подключить динамик к телевизору?

Да, подключите АУДИОВХОД на задней панели к аудиовыходу телевизора с помощью подходящего RCA-кабеля. Затем выберите режим LINE.

Что делать, если нет звука?

Проверьте, включено ли устройство, не установлена ли громкость на ноль и не активна ли функция MUTE. Убедитесь, что аудиоисточник правильно подключен и выбран правильный входной сигнал.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SPK5011 Manta

Инструкция использования

PROFESJONALNY SYSTEM GŁOŚNIKÓW AKTYWNYCH

ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

Прежде чем приступить к пользованию устройством, просим прочитать руководство по эксплуатации и технике безопасности. Следует соблюдать рекомендации, содержащиеся в настоящем Руководстве и сохранить Руководство для последующего пользования.

1. Убедитесь, что шнур питания, включенный в устройство, не затрудняет движение. Не ставьте тяжелые предметы на шнуре питания, поскольку он может повредиться. Вынимая шнур из розетки, всегда крепко беритесь за вилку, а не за кабель.
   Следует избегать использования удлинителей.
2. Вентиляция: Устройство необходимо установить в хорошо проветриваемом помещении с сохранением дистанции ок. 10 см от других объектов. Нельзя накрывать устройство материалами или пледами. Не ставить устройство на кровать, диван или ковер, поскольку это приведет к перекрытию вентиляционных отверстий.
3. Демонтаж корпуса: демонтировать корпус НЕ РАЗРЕШАЕТСЯ. Внутри корпуса нет деталей, которые можно было бы использовать. При необходимости поручите ремонт персоналу сервисного центра.
4. Если устройство выделяет запах или дым, необходимо немедленно отключить электропитание. Устройство следует передать в сервисный центр там, где оно было приобретено.
   Внимание: Данная система снабжается напряжением 220 В переменного тока, 50 Гц. Убедитесь, что электроснабжение в доме соответствует указанному выше.

СПЕЦИФИКАЦИЯ ПРОДУКТА:

• Пульт дистанционного управления
• Разъемы для микрофонов
• Светодиодный дисплей
• Разъем для карт SD/USB
• 6-полосный графический эквалайзер
• Регулирование громкости функции X-BASS (усиление низких тонов)
• Диапазон частоты: 40Гц\~20КГц
• Импеданс: 4 Ω
• Чувствительность:93дБ?}3дБ

РУКОВОДСТВО ПОЛЬЗОВАНИЯ ФУНКЦИЯМИ НА ПЕРЕДНЕЙ ПАНЕЛИ

РЕЖИМ: Кнопка USB/SD/LINE (аудио-вход)

Кнопка воспроизведения NEXT (СЛЕДУЮЩИЙ).

Кнопка воспроизведения PREV (ПРЕДЫДУЩИЙ).

EQUALIZER.

Порт USB.

Гнездо карт SD.

Регулятор MIC BASS (низкие тона микрофона).

Регулятор MIC TREBLE (высокие тона микрофона)

Регулятор MIC VOLUME (громкость микрофона).

Регулирование X-BASS (усиление низких тонов).

Светодиодный дисплей.

ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ.

Разъем для микрофона MICROPHONE.

Регулятор задержки микрофона.

Регулятор эха микрофона.

ГЛАВНОЕ РЕГУЛИРОВАНИЕ ГРОМКОСТИ.

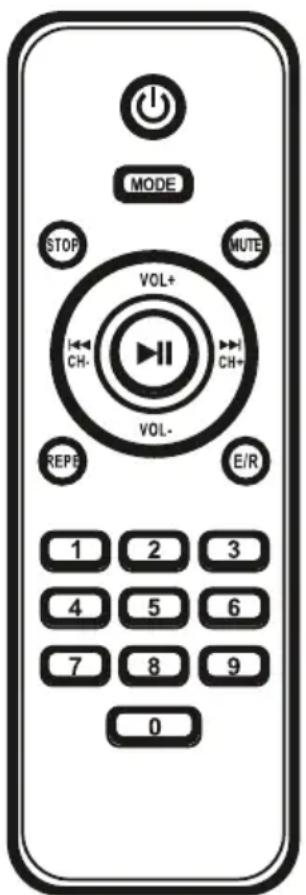

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Ожидание для MP3

Кнопка USB/SD/LINE

(аудиоразъем)

Кнопка prev/FM CH (предыдущий

pause (воспроизведение/пауза)

для МРЗ Радио-тюнер FM

Кнопка next/FM CH (следующий/

канал FM) для MP3 Кнопка Repeat

(Повтор) для MP3 Кнопка Stop

(Стоп) для МРЗ Кнопка

увеличения громкости для МРЗ

Кнопка уменьшения громкости

для МРЗ

Кнопка Mute (Отключить звук)

Кнопка эквалайзера для МРЗ

Цифровая кнопка для МРЗ

РУКОВОДСТВО ПОЛЬЗОВАНИЯ ФУНКЦИЯМИ НА ЗАДНЕЙ ПАНЕЛИ

1. АУДИО-ВХОД: Гнездо входа аудио-сигнала DVD/TV или другого проигрывателя AV AUX.
2. Переключите на AUDIO INPUT (АУДИО-ВХОД) и выберите LED.
3. Вход переменного тока (AC): AC220V.

РУКОВОДСТВО ПОЛЬЗОВАНИЯ

1. Подключите сигнальные кабели согласно инструкции по подключению на задней панели.

2. Чтобы обеспечить правильную величину напряжения, подключите шнур к источнику электроэнергии и включите питание.

3. При помощи клавиш отрегулируйте систему в соответствии с Вашими аудио-предпочтениями.

СХЕМА СОЕДИНЕНИЙ НА ЗАДНЕЙ ПАНЕЛИ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Во избежание проблем с эксплуатацией или серьезного повреждения устройства необходимо соблюдать нижеследующие рекомендации:

1. При отключении шнура из розетки следует браться за вилку, а не за шнур.
2. Во время работы аудиоустройства должны быть расположены вдали от нагревательных приборов.
3. Нельзя пытаться ремонтировать или модифицировать устройство.
4. Нельзя прикасаться к внутренним деталям, поскольку это может привести к удару электрическим током или повреждению устройства.
5. Если устройство не используется в течение длительного времени, необходимо вынуть вилку из розетки.
6. Убедитесь, что аудио-продукт расположен в сухом и проветриваемом помещении, а также, что вокруг него оставлено 20 см свободного пространства.
