SPK5011 - Lautsprecher Manta - Kostenlose Bedienungsanleitung

Produkttyp	Aktiver Lautsprecher mit Verstärker
Modell	SPK5011
Marke	Manta
Farbe	Schwarz
Abmessungen (ca.)	380 x 350 x 600 mm
Gewicht (ca.)	8 kg
Stromversorgung	220 V AC, 50 Hz
Frequenzbereich	40 Hz – 20 kHz
Impedanz	4 Ω
Empfindlichkeit	93 dB ± 3 dB
Equalizer	6-Band Grafik-Equalizer
X-BASS Funktion	Ja, regelbar
Mikrofonanschlüsse	2x 6,3 mm Klinke
USB/SD-Wiedergabe	Ja
FM-Radio	Ja
Fernbedienung	Ja, im Lieferumfang enthalten
Audioeingang (AUX)	Ja, Cinch (RCA)
LED-Display	Ja
Reinigung	Mit einem trockenen, weichen Tuch abwischen
Sicherheitshinweise	Vor Feuchtigkeit schützen, Lüftungsöffnungen frei halten

Häufig gestellte Fragen - SPK5011 Manta

Wie schalte ich den Lautsprecher SPK5011 ein?

Stellen Sie den STROMVERSORGUNGSSCHAALTER auf der Vorderseite auf die Position EIN.

Wie verbinde ich ein Mikrofon?

Stecken Sie das Mikrofon in eine der Mikrofonbuchsen (MIC 1 oder MIC 2) an der Vorderseite. Stellen Sie die Lautstärke mit dem MIC VOLUME Regler ein.

Wie kann ich Musik von einem USB-Stick abspielen?

Stecken Sie den USB-Stick in den USB-Eingang an der Vorderseite. Drücken Sie die MODUS Taste, bis USB im Display erscheint. Die Wiedergabe startet automatisch.

Wie stelle ich den Equalizer ein?

Drücken Sie die EQUALIZER Taste auf der Vorderseite oder der Fernbedienung. Wählen Sie mit den Tasten CH+ und CH- die gewünschte Voreinstellung oder passen Sie manuell an.

Was ist die X-BASS Funktion und wie verwende ich sie?

Die X-BASS Funktion hebt die niedrigen Frequenzen an. Drehen Sie den X-BASS Regler auf der Vorderseite im Uhrzeigersinn, um die Bassverstärkung zu erhöhen.

Wie kann ich den FM-Radiosender einstellen?

Drücken Sie die MODUS Taste, bis FM im Display erscheint. Verwenden Sie die CH+ und CH- Tasten auf der Fernbedienung, um Sender zu suchen und zu speichern.

Was bedeutet die MUTE-Taste?

Die MUTE Taste schaltet den Ton stumm. Drücken Sie sie erneut, um die Lautstärke wiederherzustellen.

Wie reinige ich den Lautsprecher?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Reinigen Sie die Oberfläche mit einem trockenen, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel.

Kann ich den Lautsprecher an einen Fernseher anschließen?

Ja, verbinden Sie den AUDIO-EINGANG auf der Rückseite mit dem Audioausgang des Fernsehers über ein geeignetes Cinch-Kabel. Wählen Sie dann den LINE Modus.

Was tun, wenn kein Ton kommt?

Überprüfen Sie, ob das Gerät eingeschaltet ist, die Lautstärke nicht auf Null steht und die MUTE Funktion nicht aktiv ist. Stellen Sie sicher, dass die Audioquelle korrekt angeschlossen ist und das richtige Eingangssignal gewählt wurde.

BEDIENUNGSANLEITUNG SPK5011 Manta

WICHTIGE SICHERHEITSMAßNAHMEN

Lesen Sie bitte vor Beginn der Nutzung des Geräts alle Bedienungsanleitungen und Arbeitsschutzanweisungen durch. Die in der vorliegenden Anleitung enthaltenen Hinweise sind einzuhalten und das Dokument der Anleitung für späteren Gebrauch aufzubewahren.

1. Vergewissern Sie sich, dass das ans Gerät angeschlossene Stromversorgungskabel ein freies Bewegen in der Nähe des Geräts nicht einschränkt. Stellen Sie keine schweren Gegenstände auf dem Versorgungskabel ab, da es zu seiner Beschädigung führen könnte. Halten Sie beim Herausziehen des Netzkabels aus der Steckdose immer fest am Stecker und nicht am Kabel selbst.
   Verlängerungsleitungen sind zu vermeiden.
2. Lüftung: Das Gerät ist in einem gut gelüfteten Raum und im Abstand von ca. 10 cm von anderen Gegenständen abzustellen. Das Gerät darf nicht mit Stoffen oder Decken verdeckt werden. Stellen Sie das Gerät nicht auf einem Bett, Sofa oder Teppich ab, da es zur Verdeckung von Lüftungsöffnungen führen wird.
3. Demontage des Gehäuses: das Gehäuse DARF NICHT auseinandergebaut werden. Im Inneren des Gehäuses befinden sich keine Teile, die benutzt werden könnten. Bei Bedarf beauftragen Sie Fachleute einer Kundenservicestelle mit der ggf. notwendigen Reparatur.
4. Setzt das Gerät Geruch oder Rauch frei, dann ist die Stromversorgung unverzüglich abzuschalten. Das Gerät ist an der Stelle zur Wartung zu übergeben, an der es erworben worden ist.

Achtung: Dieses System wird mit 220 V AC, 50 Hz Spannung versorgt. Vergewissern Sie sich, dass die Spannung bei Ihnen zu Hause mit der vorstehend angegebenen übereinstimmt.

SPEZIFIKATION DES PRODUKTS:

• Fernbedienung
• Mikrofonbuchsen
• LED-Bildschirm des Displays
• Eingang für SD-/USB-Karten
• graphischer 6-Band Equalizer
• Lautstärkeeinstellung der X-BASS-Funktion (Höhereinstellung von niedrigen Tönen)
• Frequenzbereich: 40Hz\~20KHz
• Impedanz: 4 Ω
• Empfindlichkeit: 93dB?}3dB

BEDIENUNGSANLEITUNG FÜR FUNKTIONEN AM FRONTPANEEL

MODUS: USB/SD/LINE Taste (Audio-Eingang)

Wiedergabetaste NEXT (NÄCHSTER).

Wiedergabetaste PREV (VORHERIGER).

EQUALIZER.

USB-Eingangsbuchse.

SD-Kartenfach.

Einstellknopf MIC BASS (niedrige Mikrofontöne).

Einstellknopf MIC TREBLE (hohe Mikrofontöne)

Einstellknopf MIC VOLUME (Mikrofonlautstärke).

X-BASS Reglung (Höhereinstellung von niedrigen Tönen).

LED-Display.

STROMVERSORGUNGSAUSSCHALTER.

Eingangsbuchse MICROPHONE.

Einstellungsdrehknopf für Mikrofonverspätung.

Einstellungsdrehknopf des Mikrofonnachhalls.

HAUPTEINSTELLUNG LAUTSTÄRKE.

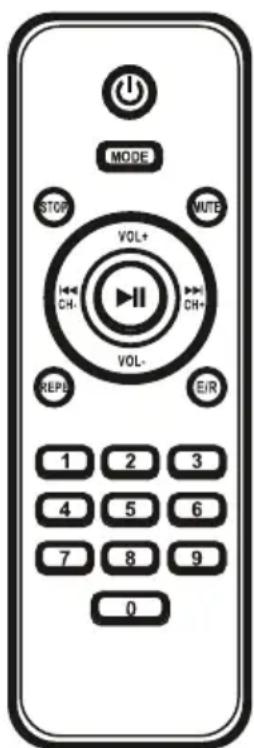

FERNBEDIENUNG

Warten für MP3

USB/SD/LINE Taste (Audio-Eingang)

prev/FM CH Taste (vorheriger/FM-Channel) für MP3

play/pause Taste (Wiedergabe/Pause) für MP3

FM-Radiotuner

next/FM CH Taste (nächster/FM-Channel) für MP3

Repeat Taste (Wiederholen) für MP3

Stop Taste (Stoppen) für MP3

Lautstärkeerhöhungstaste für MP3

Lautstärkereduzierungstaste für MP3

Mute Taste (Ton aus)

Equalizer Taste für MP3

Zahlentaste für MP3

BEDIENUNGSANLEITUNG FÜR FUNKTIONEN AM HINTEREN PANEEL

1. AUDIO EINGANG: Eingangsbuchse des Signals des Audio DVD/TV oder eines anderen AV AUX Wiedergabegeräts.
2. Schalten Sie auf AUDIO INPUT (AUDIO EINGANG) um und wählen Sie LED.
3. AC-Eingang: AC220V.

BEDIENUNGSANLEITUNG

1. Schließen Sie die Signalkabel am hinteren Paneel gemäß Bedienungsanleitung an.

2. Um einen korrekten Spannungswert zu gewährleisten, schließen Sie das Kabel der elektronischen Quelle an und schalten Sie die Stromversorgung ein.

3. Stellen Sie das System mit Hilfe von Tasten gemäß Ihren Audio-Präferenzen ein.

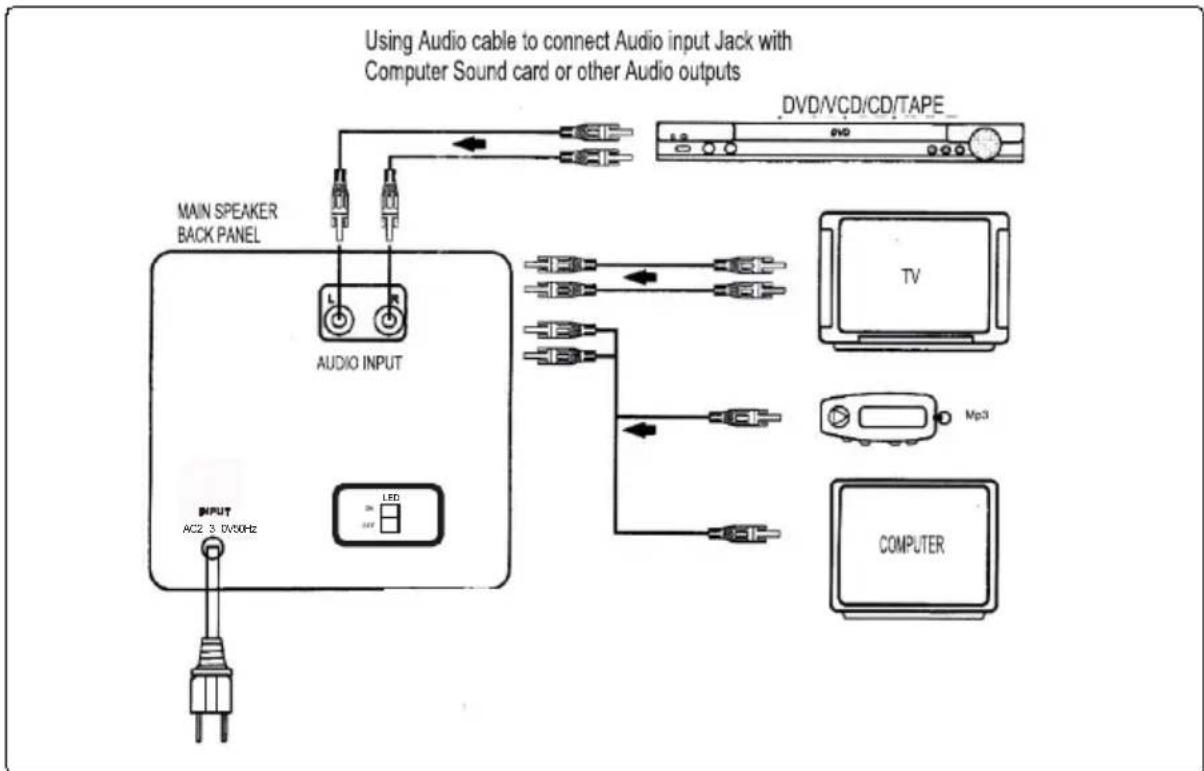

VERBINDUNGSSCHEMA AM HINTEREN PANEEL

VORSICHTSMAßNAHMEN

Um Betriebsprobleme oder eine ernsthafte Beschädigung des

Geräts zu vermeiden, sind die nachstehenden Hinweise einzuhalten:

1. Ziehen Sie beim Trennen des Netzkabels von der

Stromversorgungsdose nicht am Kabel, sondern am Stecker.

1. Audiogeräte im Betrieb sollten weit von Heizungsgeräten platziert sein.

2. Es dürfen keine Reparatur- oder Abänderungsversuche des Geräts unternommen werden.

3. Innenteile dürfen nicht berührt werden, da es Stromschlag oder Beschädigung des Geräts zur Folge haben kann.
4. Sollte das Gerät über einen längeren Zeitraum nicht benutzt werden, dann ziehen Sie seinen Stecker aus der Stromversorgungsdose heraus.
5. Vergewissern Sie sich, dass das Audioprodukt an einer trockenen und gut gelüfteten Stelle aufgestellt worden ist, und dass um das Gerät herum 20 cm Freiraum gelassen worden ist.
