Тип продукта	Портативный видеорегистратор (автомобильный видеорегистратор)
Бренд	Navitel
Модель	R600
Процессор	NOVATEK NT96658
Дисплей	2", 960×240, TN
Датчик камеры	SONY 307 (ночное видение)
Разрешение видео	1920×1080 @ 30 кадров/с
Формат видео	MOV
Разрешение изображения	12 МП
Формат изображения	JPG
Угол обзора	170°
Накопитель	Карта MicroSD (класс 10 и выше, 8-256 ГБ)
Аккумулятор	180 мАч × 2 (встроенный)
Вход питания	5 В, 1.5 А через mini-USB
Частота	50/60 Гц
Микрофон / динамик	Да
Языки	Чешский, английский, французский, немецкий, польский, русский, словацкий, испанский
G-сенсор	Да (автоматически блокирует файл при ударе)
Парковочный монитор	Да (автоматическая запись при вибрации)
Циклическая запись	Да (перезаписывает самые старые незащищенные файлы)
Функция блокировки файла	Да (защищает от удаления/перезаписи)
Подключение к ПК	Режимы Mass Storage и Record (прошивка ≥1.00.38)
Тип крепления	Крепление на клей (наклейка 3M) для лобового стекла

Часто задаваемые вопросы - R600 Navitel

Как отформатировать карту microSD в Navitel R600?

Вставьте высокоскоростную карту microSD (класс 10 и выше, 8-256 ГБ). В режиме меню выберите Форматировать SD-карту и подтвердите. Всегда форматируйте внутри видеорегистратора перед первым использованием, чтобы избежать ошибок данных.

Можно ли использовать Navitel R600 без внешнего источника питания?

Встроенный аккумулятор (180 мАч × 2) предназначен только для аварийной записи в режиме парковки и корректного выключения. Для полноценной работы устройство должно быть подключено к постоянному источнику питания (автомобильное зарядное устройство).

Что делает G-сенсор?

G-сенсор обнаруживает резкие удары или столкновения. При срабатывании текущий видеофайл автоматически блокируется (защищается) для предотвращения перезаписи или удаления.

Как работает парковочный монитор?

В выключенном состоянии, если устройство обнаруживает вибрацию (например, от удара), оно автоматически включается и начинает запись защищенного файла. Если вибрации не происходит более 60 секунд, устройство снова выключается.

Как защитить запись от перезаписи?

Во время записи (режим REC) нажмите кнопку Вниз, чтобы заблокировать текущий файл; появится значок ключа. В режиме воспроизведения выберите файл, нажмите Menu, выберите Защита, затем Заблокировать текущий или Заблокировать все.

Какая максимальная поддерживаемая емкость карты microSD?

Navitel R600 поддерживает карты microSD до 256 ГБ. Для наилучшей производительности используйте высокоскоростную карту (класс 10 и выше).

Как сбросить устройство, если оно зависло?

Используйте скрепку или аналогичный предмет, чтобы нажать кнопку Reset (находится рядом с динамиком). Это перезагрузит устройство.

Можно ли настроить качество записи видео или длину цикла?

Да, настройки меню позволяют выбрать разрешение видео (1920×1080 @ 30 кадров/с) и длительность циклической записи. Циклическая запись сохраняет видео как клипы заданной длины; старые незащищенные клипы перезаписываются, когда карта заполнена.

Поддерживает ли устройство запись звука?

Да, вы можете записывать видео со звуком или без него. В режиме записи нажмите кнопку Вверх, чтобы включить/выключить микрофон.

Как сделать фото с помощью Navitel R600?

Переключитесь в режим фото. Нажмите кнопку OK, чтобы сделать снимок; он будет автоматически сохранен в формате JPG с разрешением до 12 МП.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ R600 Navitel

Уважаемый покупатель!

Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL R600 – многофункциональный видеорегистратор с высоким качеством видео- и фотосъемки, а также множеством дополнительных функций, описанных в данном Руководстве пользователя. Внимательно прочитайте руководство перед использованием устройства и сохраните его для будущего использования.

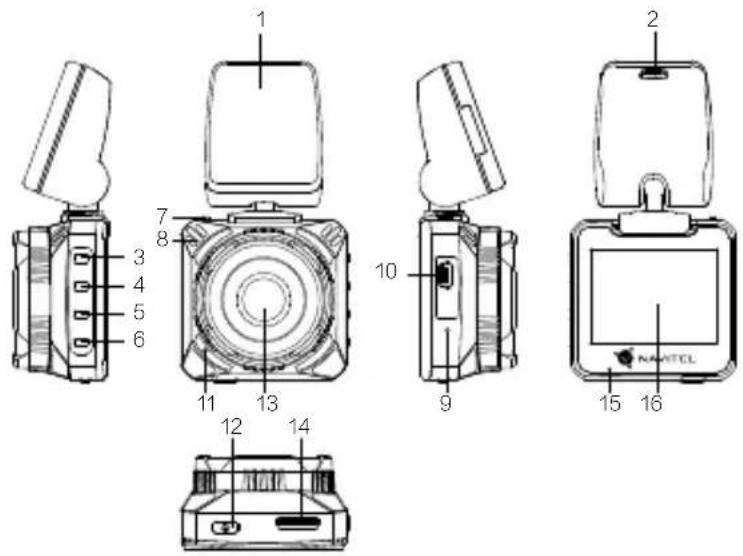

Внешний вид устройства

1. Клейкое крепление 3M
2. Разъем mini-USB для зарядки
3. Кнопка Меню
4. Кнопка Вверх
5. Кнопка Вниз
6. Кнопка ОК
7. Фиксатор
8. Динамик
9. Кнопка Сброс
10. Разъем mini-USB
11. Микрофон
12. Кнопка Вкл. / Выкл.
13. Камера
14. Слот microSD
15. LED индикатор
16. Дисплей

Спецификация

Процессор NOVATEK NT96658

Дисплей 2", 960×240, TN

Камера SONY 307 (night vision)

Формат видео MOV

Разрешение видео 1920×1080, 30 fps

Формат изображения JPG

Разрешение изображения 12 МП

Угол обзора 170°

Память microSD карта

Объем microSD-карты до 256 ГБ

USB mini-USB
Аккумулятор 180 мА·ч × 2
Питание 5 В, 1,5 А
Частота 50/60 Гц
Микрофон / динамик Есть
Языки	английский,испанский,немецкий,польский,русский,словацкий,французский,чешский

Примечание: комплектация, внешний вид, технические характеристики, не изменяющие общей функциональности устройства, могут быть изменены производителем без предварительного уведомления.

Установка

1. Вставьте microSD-карту в соответствующий слот видеорегистратора. Используйте высокоскоростную (Class10 и выше) карту емкостью 8-256 ГБ.

• Во избежание повреждения устройства и/или карты памяти, не вставляйте и не извлекайте её во время работы устройства.

• До начала записи требуется обязательно отформатировать карту памяти в видеорегистраторе. Это необходимо, чтобы избежать ошибок чтения и записи данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.

• Закрепите видеорегистратор на лобовом стекле при помощи крепления.

• Подключите ЗУ к гнезду прикуривателя.
• Подключите 3У к разъему видеорегистратора (mini-USB).
• Отрегулируйте положение видеорегистратора.
• Включите питание, убедитесь что видеорегистратор установлен правильно. Если видеорегистратор установлен правильно, загорится красный индикатор. Видеорегистратор включится и начнет видеозапись (начнёт мигать синий индикатор).

Меры предосторожности

• Используйте только оригинальный адаптер ЗУ. Использование другого адаптера может негативно повлиять на аккумулятор устройства. Используйте только одобренные производителем аксессуары.
• Допустимая температура внешней среды в режиме эксплуатации: от 0 до +35 °C. Температура хранения: от +5 до +45 °C. Относительная влажность: от 5% до 90% без конденсата (25 °C).
• Избегайте контакта с источниками огня во избежание взрыва или пожара.
• Не подвергайте устройство сильному механическому воздействию.
• Избегайте контакта устройства с источниками электромагнитного излучения.
• Следите за тем, чтобы объектив был чистым. Не используйте химические или моющие средства для чистки устройства; всегда выключайте устройство перед чисткой.
• Строго следуйте законам и регулирующим актам региона использования устройства. Это устройство не может использоваться в незаконных целях.
• Не разбирайте устройство самостоятельно. В случае его неисправности обратитесь в сервисный центр.

Кнопки

Кнопка Функции
Вкл. / Выкл.	Нажмите и удерживайте 3 секунды для включения / выключения устройства.Нажмите для включения / выключения дисплея.
Меню	Нажмите, чтобы перейти в режим Меню.В Меню нажмите, чтобы выйти из любого выбранного меню.
Вверх / Вниз	В режиме Записи видео нажмите Вверх, чтобы выключить / включить микрофон.В режиме Записи видео (REC) нажмите Вниз, чтобы заблокировать файл (защищенный файл не может быть удален или перезаписан).В режиме Съемки фото - цифровой зум.В режиме Просмотра видео / Просмотра фото нажмите, чтобы выбрать предыдущий / следующий файл.В Меню нажмите, чтобы выбрать предыдущий / следующий пункт меню.
ОК	В режиме Записи видео (STBY) нажмите для начала записи. Нажмите еще раз, чтобы остановить запись.В режиме Съемки фото нажмите, чтобы сделать снимок.В режиме Просмотра видео нажмите, чтобы выбрать файл или приостановить / продолжить просмотр.В режиме Просмотра фото нажмите, чтобы выбрать файл.В Меню нажмите, чтобы выбрать пункт меню.
Сброс Если устройство не отвечает, нажмите для сброса.

Примечание: встроенный аккумулятор предназначен только для записи аварийного события в режиме парковки и корректного выключения устройства при отключении питания; для полноценной работы устройства в любом из режимов требуется постоянное подключение питания.

Функции устройства

Форматирование карты памяти	Форматирование карты памяти в видеорегистраторе строго необходимо для корректной работы устройства. Форматирование карты требуется выполнять перед началом использования карты памяти, а также при возникновении ошибок записи и чтения данных. Для форматирования в Меню выберите пункт Форматировать SD-карту и подтвердите выбранное действие.
Запись видео	При подключении к источнику питания устройство включится и начнет запись автоматически (при этом замигает синий индикатор). Нажмите ОК, чтобы остановить запись (синий индикатор будет гореть непрерывно). Нажмите ОК еще раз для записи нового видео. Каждое видео автоматически сохраняется.
Съемка фото В режиме	Съемки фото нажмите ОК, чтобы сделать снимок. Он будет сохранен автоматически.
Просмотр видео	В режиме Просмотра видео выберите файл с помощью кнопок Вверх и Вниз, затем нажмите ОК для воспроизведения файла. Вы можете приостановить / продолжить воспроизведение нажатием на кнопку ОК, а также прокрутить вперед / назад кнопками Вверх / Вниз.
Просмотр фото	В режиме Просмотра фото выберите файл с помощью кнопок Вверх / Вниз, затем нажмите ОК для просмотра файла.
Запись аудио Записывайте видео со звуком или без.
Защита файла	В режиме Записи видео (REC) нажмите Вниз, чтобы защитить текущую запись. Символ ключа появится вверху экрана. В режиме Просмотра видео / Просмотра фото, выберите файл, нажмите кнопку Меню, выберите пункт Защита, затем Заблокировать этот файл или Заблокировать все файлы. Защищенные файлы не могут быть удалены или перезаписаны. Для разблокировки выберите Разблокировать этот файл или Разблокировать все файлы.
Циклическая запись	Эта функция позволяет сохранять видеозапись отдельными фрагментами, длительность которых можно настроить в Меню. Если на карте закончится место, незаблокированные файлы будут перезаписаны в том порядке, в котором они были созданы.
Датчик удара В случае столкновения устройство автоматически защитит текущую запись.
Режим парковки	Если, находясь в выключенном состоянии, устройство зафиксирует вибрацию, оно автоматически включится и начнет запись. Файл записи будет защищен. Если ничего не будет происходить в течение 60 секунд, устройство выключится.
Подзаряд батареи	При подключении устройства к источнику внешнего питания загорится красный индикатор. По мере заполнения батареи красный свет будет тускнеть. Когда батарея будет полностью заряжена, красный индикатор выключится.
Выключать дисплей	Устройство может автоматически выключать экран для снижения энергопотребления. В Меню можно выбрать временной интервал автоматического отключения экрана.
USB-подключение *	При подключении устройства к ПК при помощи USB-кабеля появятся две опции подключения:1) Mass Storage: воспроизведение, копирование и удаление файлов.2) Record: стандартный режим.

* Эта функция доступна только в версии прошивки 1.00.38 и выше.

Правила хранения, перевозки, реализации и утилизации

• Хранение и транспортировка устройства должны производиться в сухом помещении. Устройство требует бережного обращения, оберегайте его от воздействия пыли, грязи, ударов, влаги, огня и т.д.
  • Реализация устройства должна производиться в соответствии с действующим законодательством РФ.
• После окончания срока службы устройство подлежит сдаче на утилизацию в соответствующий пункт приема электрического и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законодательством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]

Полный список сервисных центров доступен на сайте www.navitel.ru.

Тип устройства: Видеорегистратор.

Модель товара: NAVITEL R600.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технологжи Ко., Лтд]. Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Регистрационный номер сертификата соответствия: № ЕАЭС RU С-СЗ.АЖ49.В.00470/20, сроком действия: до 08.10.2025. Выдан согласно требованиям Технического регламента ТР ТС 020/2011 Органом по сертификации "Апекс-сертификация" Общества с ограниченной ответственностью "Апекс" 09.10.2020.

Дата производства: указана в серийном номере на корпусе устройства в формате R600ГГГГММ00000. год месяц

STARVIS n

STARVIS

являются товарными знаками Sony Corporation.
